BMW MOTORRAD K 1200 LT 2005 Instruktionsbok (in Swedish)

3
89

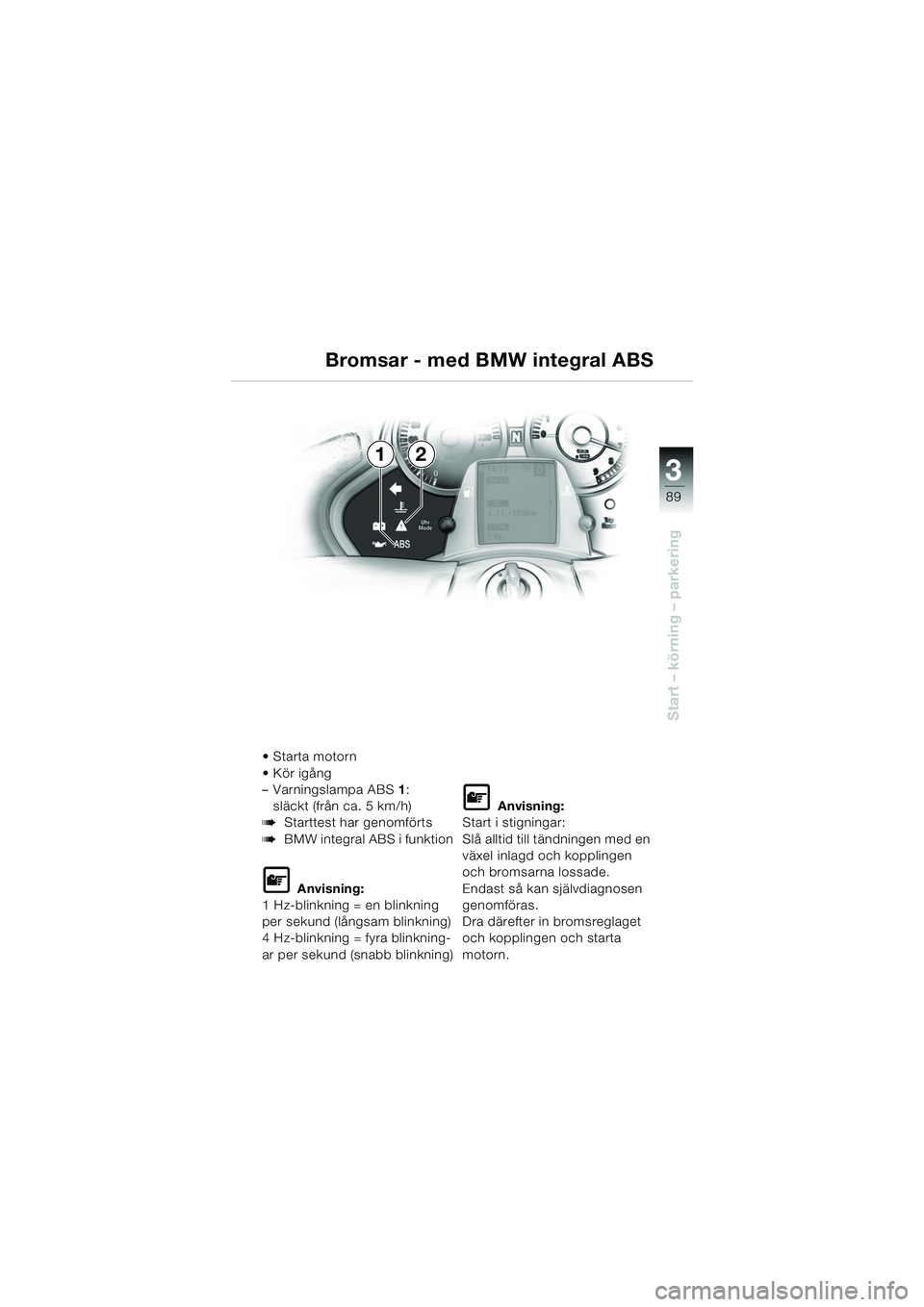

Start – körning – parkering
12
 Starta motorn
 Kör igång
– Varningslampa ABS1:
släckt (från ca. 5 km/h)
bStarttest har genomförts
bBMW integral ABS i funktion
L Anvisning:
1 Hz-blinkning = en blinkning
per sekund (långsam blinkning)
4 Hz-blinkning = fyra blinkning-
ar per sekund (snabb blinkning)
L Anvisning:
Start i stigningar:
Slå alltid till tändningen med en
växel inlagd och kopplingen
och bromsarna lossade.
Endast så kan självdiagnosen
genomföras.
Dra därefter in bromsreglaget
och kopplingen och starta
motorn.
Bromsar - med BMW integral ABS
10LTbks6.book Seite 89 Freitag, 1. Juli 2005 9:30 09

90

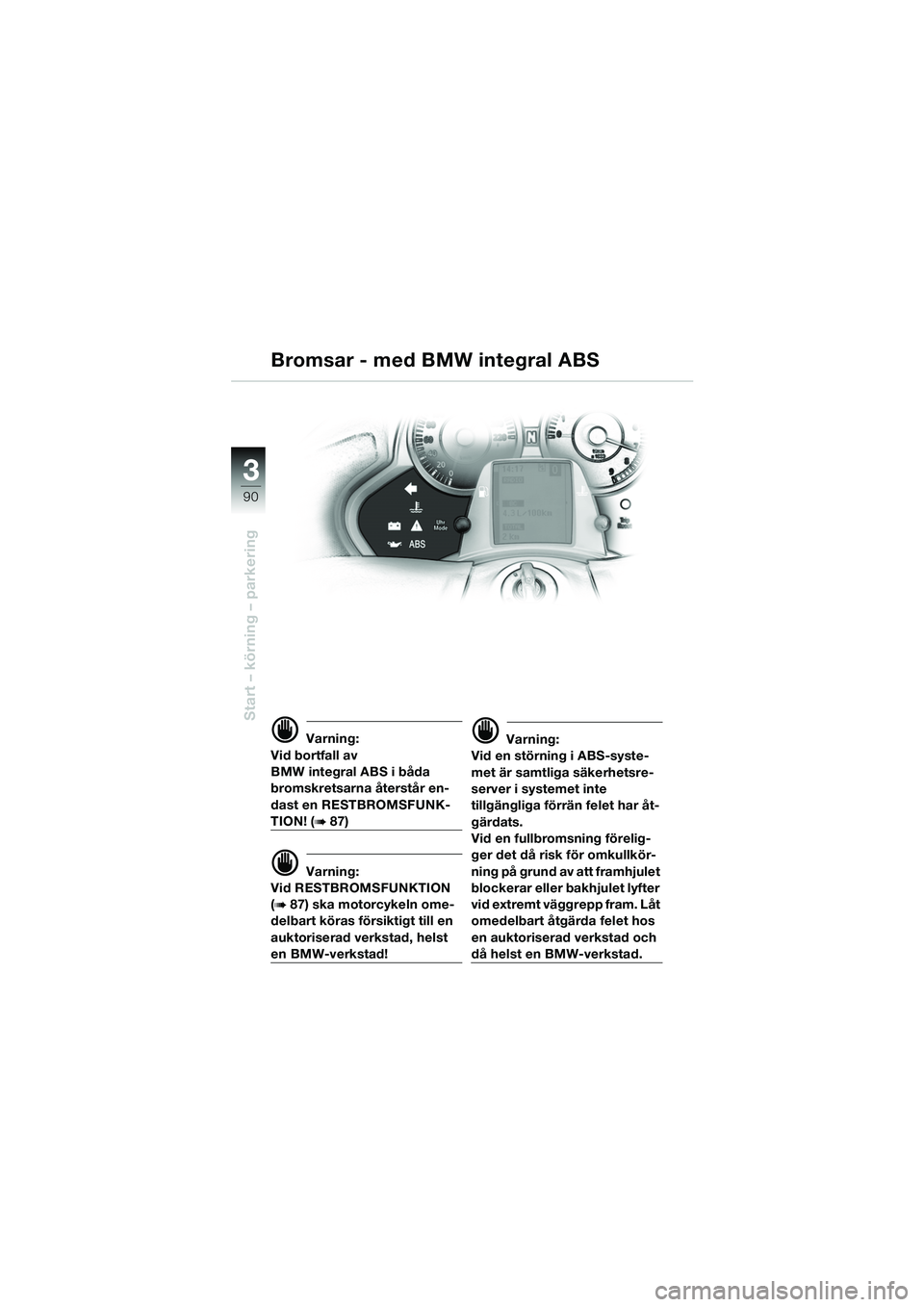

Start – körning – parkering
3
d Varning:
Vid bortfall av
BMW integral ABS i båda
bromskretsarna återstår en-
dast en RESTBROMSFUNK-
TION! (b87)
d Varning:
Vid RESTBROMSFUNKTION
(
b87) ska motorcykeln ome-
delbart köras försiktigt till en
auktoriserad verkstad, helst
en BMW-verkstad!
d Varning:
Vid en störning i ABS-syste-
met är samtliga säkerhetsre-
server i systemet inte
tillgängliga förrän felet har åt-
gärdats.
Vid en fullbromsning förelig-
ger det då risk för omkullkör-
ning på grund av att framhjulet
blockerar eller bakhjulet lyfter
vid extremt väggrepp fram. Låt
omedelbart åtgärda felet hos
en auktoriserad verkstad och
då helst en BMW-verkstad.
Bromsar - med BMW integral ABS
10LTbks6.book Seite 90 Freitag, 1. Juli 2005 9:30 09

3
91
Start – körning – parkering

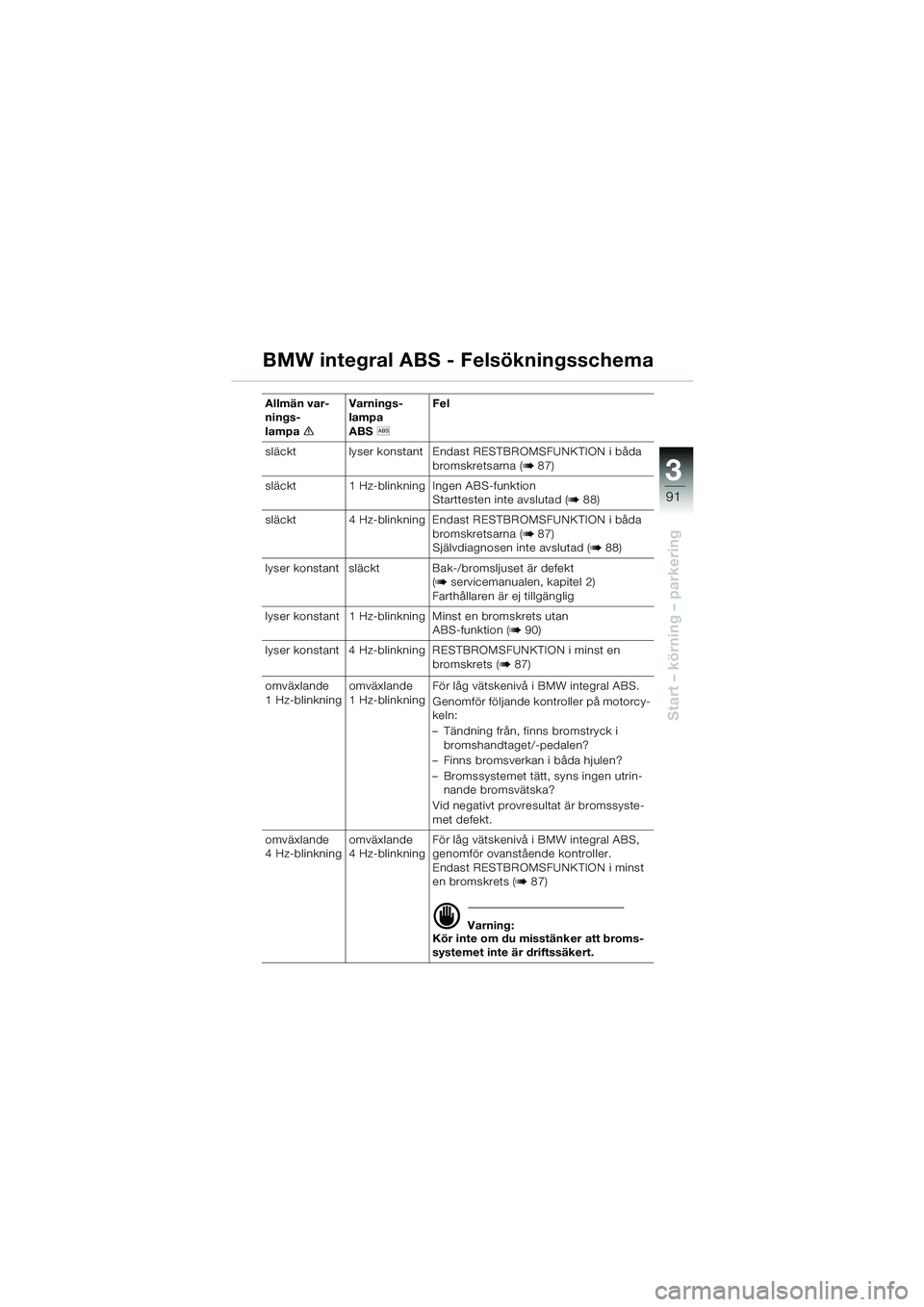

BMW integral ABS - Felsökningsschema
Allmän var-
nings-
lampae Varnings-
lampa
ABS
l Fel
släckt lyser konstant Endast RESTBROMSFUNKTION i båda bromskretsarna (
b87)
släckt 1 Hz-blinkning Ingen ABS-funktion Starttesten inte avslutad (
b88)
släckt 4 Hz-blinkning Endast RESTBROMSFUNKTION i båda bromskretsarna (
b87)
Självdiagnosen inte avslutad (b88)
lyser konstant släckt Bak-/bromsljuset är defekt (
b servicemanualen, kapitel 2)
Farthållaren är ej tillgänglig
lyser konstant 1 Hz-blinkning Minst en bromskrets utan ABS-funktion (
b90)
lyser konstant 4 Hz-blinkning RESTBROMSFUNKTION i minst en bromskrets (
b87)
omväxlande
1 Hz-blinkning omväxlande
1 Hz-blinkningFör låg vätskenivå i BMW integral ABS.
Genomför följande kontroller på motorcy-
keln:
– Tändning från, finns bromstryck i
bromshandtaget/-pedalen?
– Finns bromsverkan i båda hjulen?
– Bromssystemet tätt, syns ingen utrin- nande bromsvätska?
Vid negativt provresultat är bromssyste-
met defekt.
omväxlande
4 Hz-blinkning omväxlande
4 Hz-blinkningFör låg vätskenivå i BMW integral ABS,
genomför ovanstående kontroller.
Endast RESTBROMSFUNKTION i minst
en bromskrets (
b87)
d Varning:
Kör inte om du misstänker att broms-
systemet inte är driftssäkert.
10LTbks6.book Seite 91 Freitag, 1. Juli 2005 9:30 09

92
Säker i trafiken
4

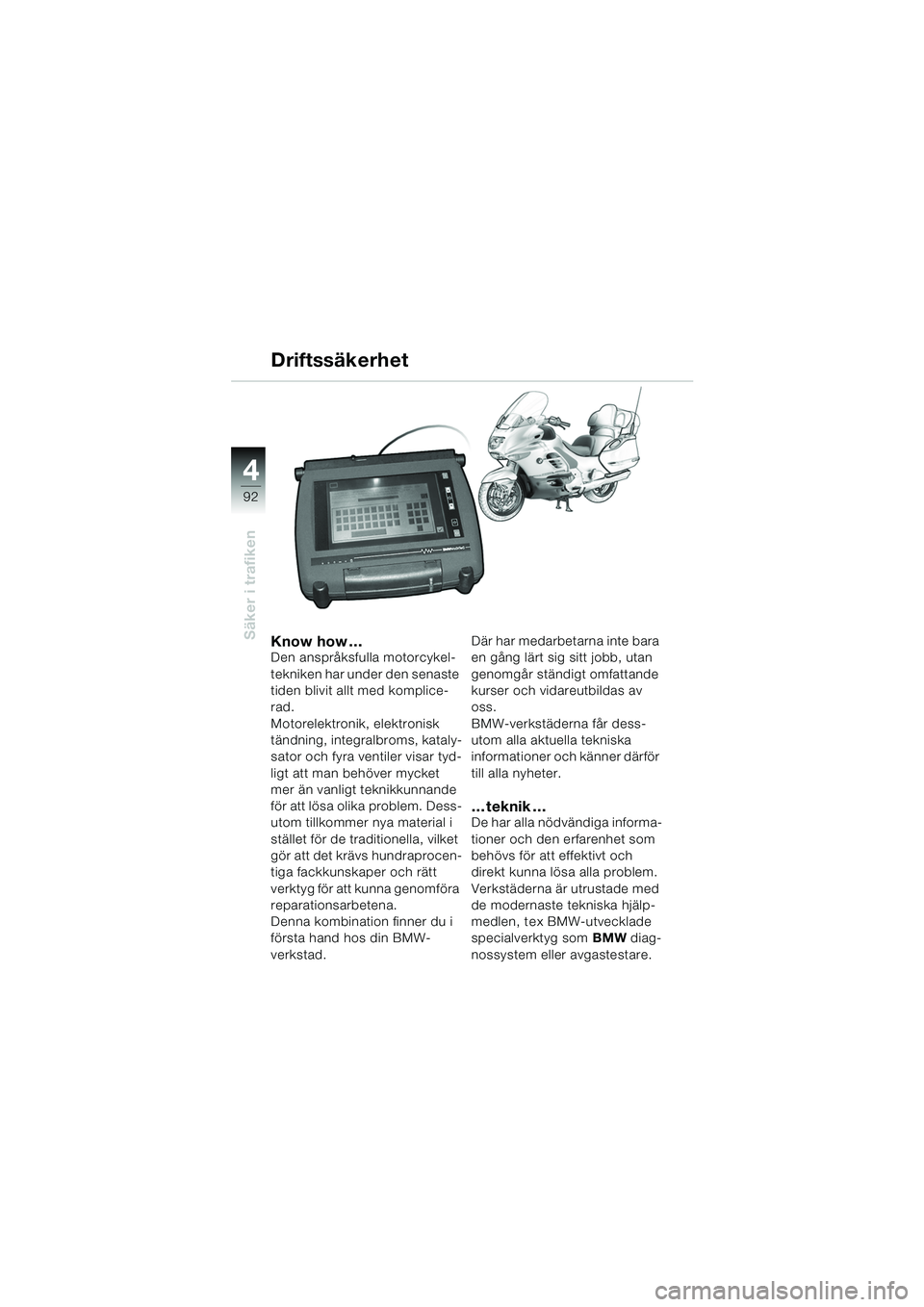

Know how …Den anspråksfulla motorcykel-
tekniken har under den senaste
tiden blivit allt med komplice-
rad.
Motorelektronik, elektronisk
tändning, integralbroms, kataly-
sator och fyra ventiler visar tyd-
ligt att man behöver mycket
mer än vanligt teknikkunnande
för att lösa olika problem. Dess-
utom tillkommer nya material i
stället för de traditionella, vilket
gör att det krävs hundraprocen-
tiga fackkunskaper och rätt
verktyg för att kunna genomföra
reparationsarbetena.
Denna kombination finner du i
första hand hos din BMW-
verkstad.Där har medarbetarna inte bara
en gång lärt sig sitt jobb, utan
genomgår ständigt omfattande
kurser och vidareutbildas av
oss.
BMW-verkstäderna får dess-
utom alla aktuella tekniska
informationer och känner därför
till alla nyheter.
…teknik…De har alla nödvändiga informa-
tioner och den erfarenhet som
behövs för att effektivt och
direkt kunna lösa alla problem.
Verkstäderna är utrustade med
de modernaste tekniska hjälp-
medlen, t ex BMW-utvecklade
specialverktyg som
BMW diag-
nossystem eller avgastestare.
Driftssäkerhet
10LTbks6.book Seite 92 Freitag, 1. Juli 2005 9:30 09

4
93
Säker i trafiken

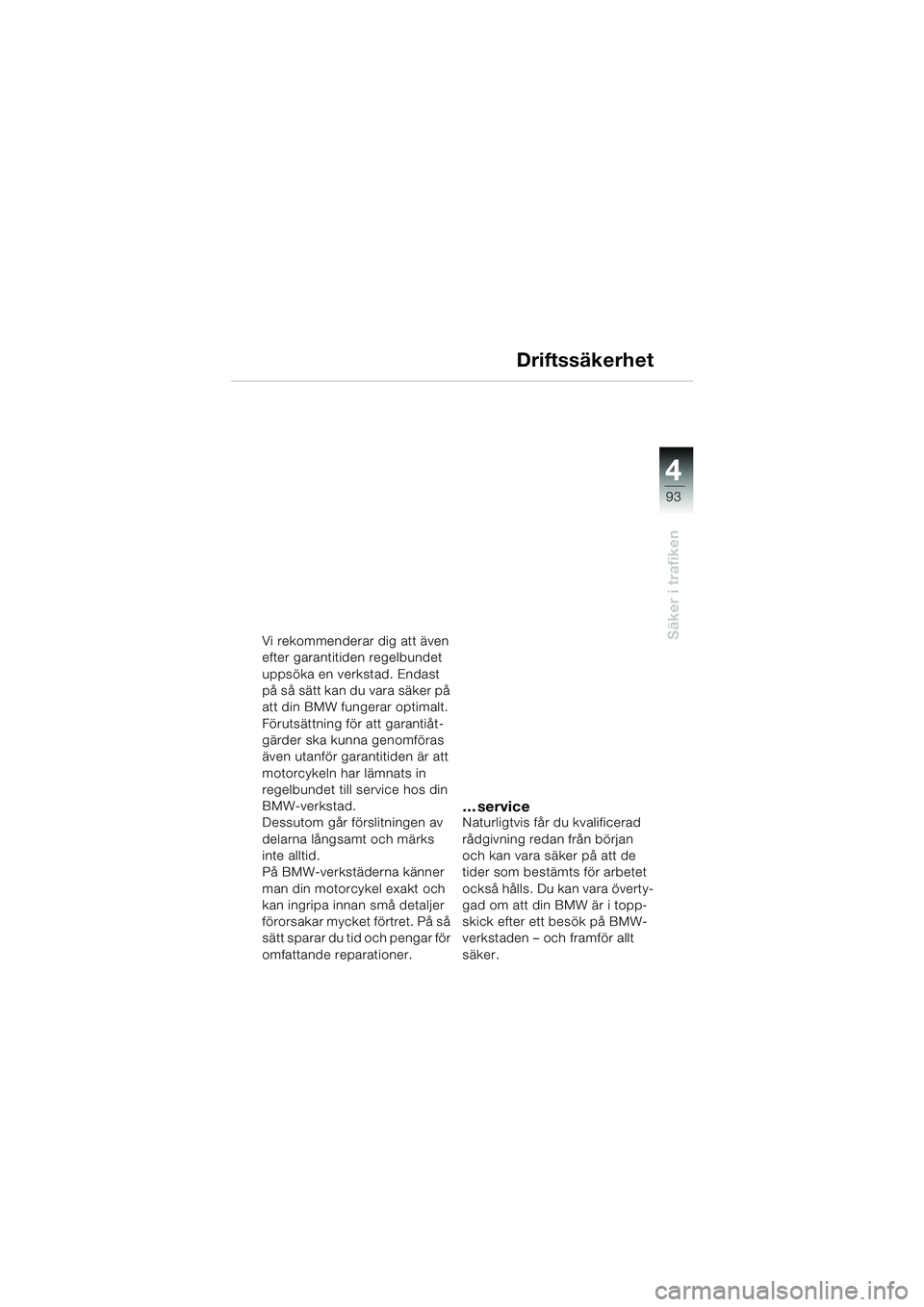

Driftssäkerhet
Vi rekommenderar dig att även
efter garantitiden regelbundet
uppsöka en verkstad. Endast
på så sätt kan du vara säker på
att din BMW fungerar optimalt.
Förutsättning för att garantiåt-
gärder ska kunna genomföras
även utanför garantitiden är att
motorcykeln har lämnats in
regelbundet till service hos din
BMW-verkstad.
Dessutom går förslitningen av
delarna långsamt och märks
inte alltid.
På BMW-verkstäderna känner
man din motorcykel exakt och
kan ingripa innan små detaljer
förorsakar mycket förtret. På så
sätt sparar du tid och pengar för
omfattande reparationer.
…serviceNaturligtvis får du kvalificerad
rådgivning redan från början
och kan vara säker på att de
tider som bestämts för arbetet
också hålls. Du kan vara överty-
gad om att din BMW är i topp-
skick efter ett besök på BMW-
verkstaden – och framför allt
säker.
10LTbks6.book Seite 93 Freitag, 1. Juli 2005 9:30 09

94
Säker i trafiken
4
-
Service i hela världen
BMW Service CardFör alla nya BMW-motorcyklar
finns ett Service Card.
Ett omfattande nät av bärg-
ningstjänster gör att du kan
känna dig helt säker, om du
någon gång skulle få problem
med din motorcykel ute på
vägarna.
Om du befinner dig i Europa
och får ett fel på din motorcykel,
kan du helt enkelt ringa till vår
jourcentral, där du når våra
fackmän dygnet runt. De hjälper
dig med råd och dåd och ser till
att du antingen får hjälp direkt
på platsen eller med bärgning
och bogsering av motorcykeln
till närmaste BMW-verkstad,
taxiresor, lån av en annan
motorcykel eller hotellövernatt-
ning.
BMW Service i hela värl-
den
Den som söker sig ännu längre
bort, kan också känna sig lugn,
eftersom vi finns på plats i över
100 länder över hela världen.
L Anvisning:
Du kan helt enkelt ringa oss, om
du vill ha information om var vi
finns. I alla europeiska länder
kan du nå oss direkt på vår hot-
line. Telefonnumren hittar du i
broschyren »Service Kontakt /
Service Contact» (som ingår i
fordonsmanualerna). Informa-
tion får du också på våra hemsi-
dor på Internet.
10LTbks6.book Seite 94 Freitag, 1. Juli 2005 9:30 09

4
95
Säker i trafiken

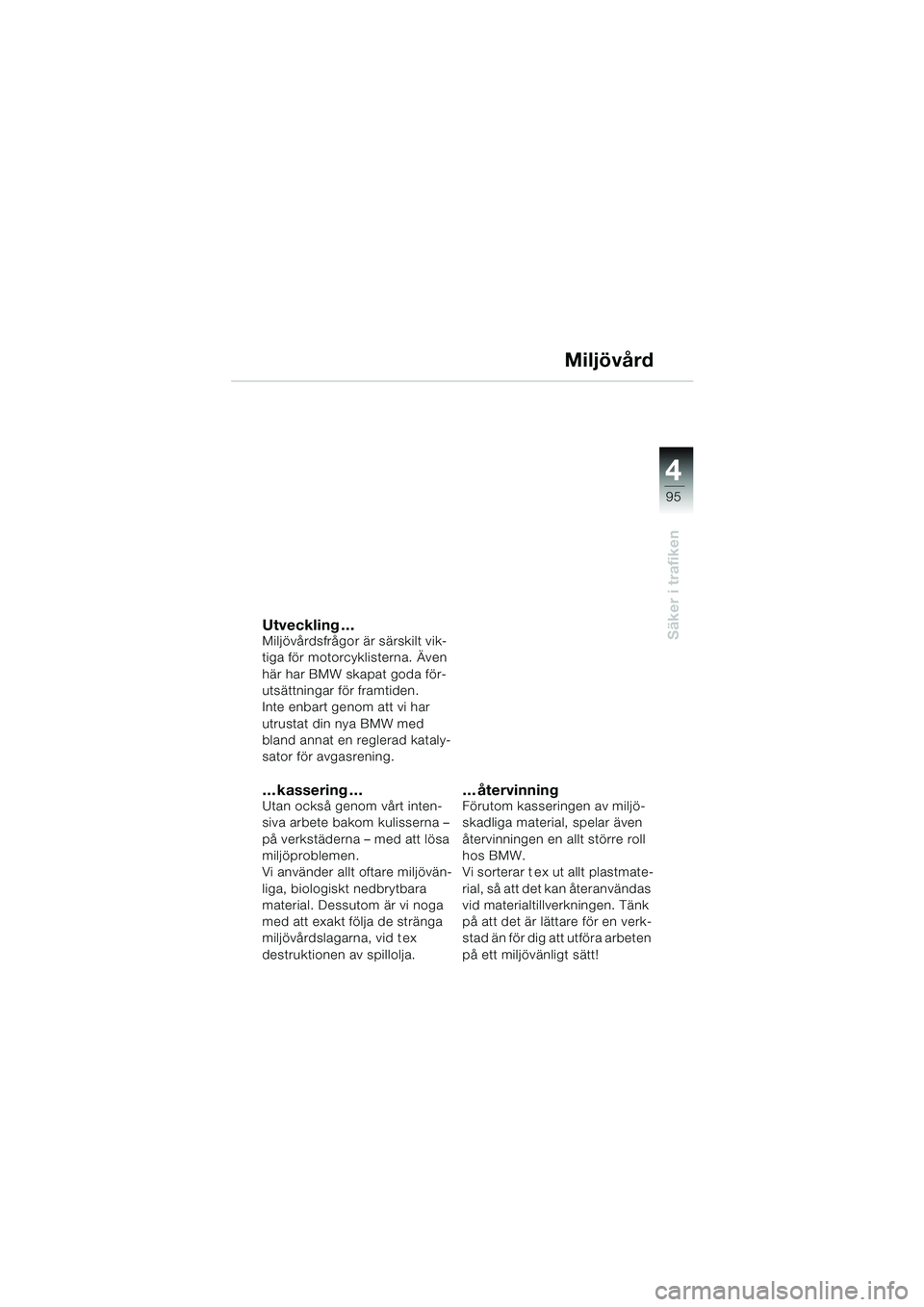

Miljövård
Utveckling …Miljövårdsfrågor är särskilt vik-
tiga för motorcyklisterna. Även
här har BMW skapat goda för-
utsättningar för framtiden.
Inte enbart genom att vi har
utrustat din nya BMW med
bland annat en reglerad kataly-
sator för avgasrening.
…kassering…Utan också genom vårt inten-
siva arbete bakom kulisserna –
på verkstäderna – med att lösa
miljöproblemen.
Vi använder allt oftare miljövän-
liga, biologiskt nedbrytbara
material. Dessutom är vi noga
med att exakt följa de stränga
miljövårdslagarna, vid t ex
destruktionen av spillolja.… återvinningFörutom kasseringen av miljö-
skadliga material, spelar även
återvinningen en allt större roll
hos BMW.
Vi sorterar t ex ut allt plastmate-
rial, så att det kan återanvändas
vid materialtillverkningen. Tänk
på att det är lättare för en verk-
stad än för dig att utföra arbeten
på ett miljövänligt sätt!
10LTbks6.book Seite 95 Freitag, 1. Juli 2005 9:30 09

96
Säker i trafiken
4

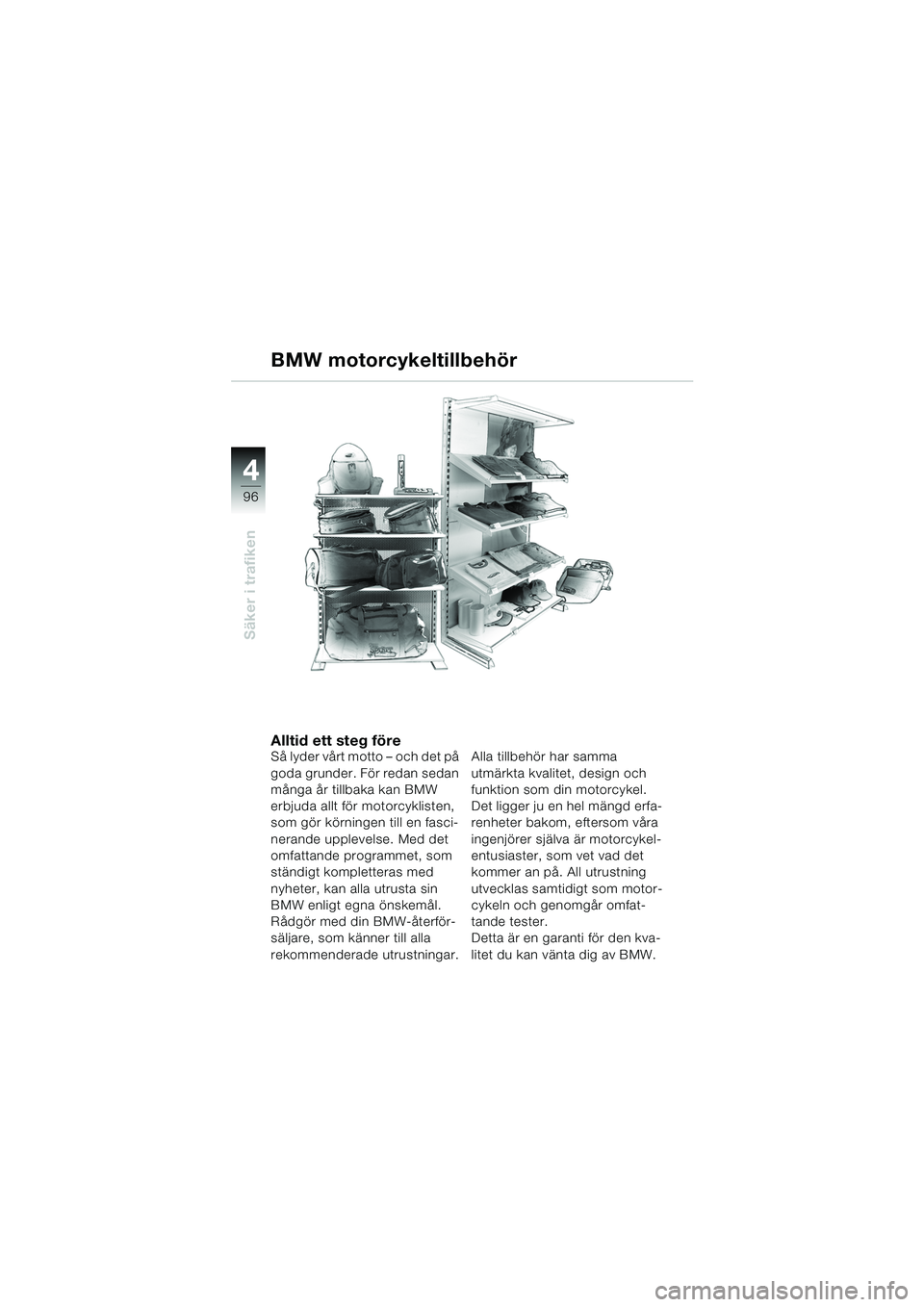

BMW motorcykeltillbehör
Alltid ett steg föreSå lyder vårt motto – och det på
goda grunder. För redan sedan
många år tillbaka kan BMW
erbjuda allt för motorcyklisten,
som gör körningen till en fasci-
nerande upplevelse. Med det
omfattande programmet, som
ständigt kompletteras med
nyheter, kan alla utrusta sin
BMW enligt egna önskemål.
Rådgör med din BMW-återför-
säljare, som känner till alla
rekommenderade utrustningar.Alla tillbehör har samma
utmärkta kvalitet, design och
funktion som din motorcykel.
Det ligger ju en hel mängd erfa-
renheter bakom, eftersom våra
ingenjörer själva är motorcykel-
entusiaster, som vet vad det
kommer an på. All utrustning
utvecklas samtidigt som motor-
cykeln och genomgår omfat-
tande tester.
Detta är en garanti för den kva-
litet du kan vänta dig av BMW.
10LTbks6.book Seite 96 Freitag, 1. Juli 2005 9:30 09

4
97
Säker i trafiken

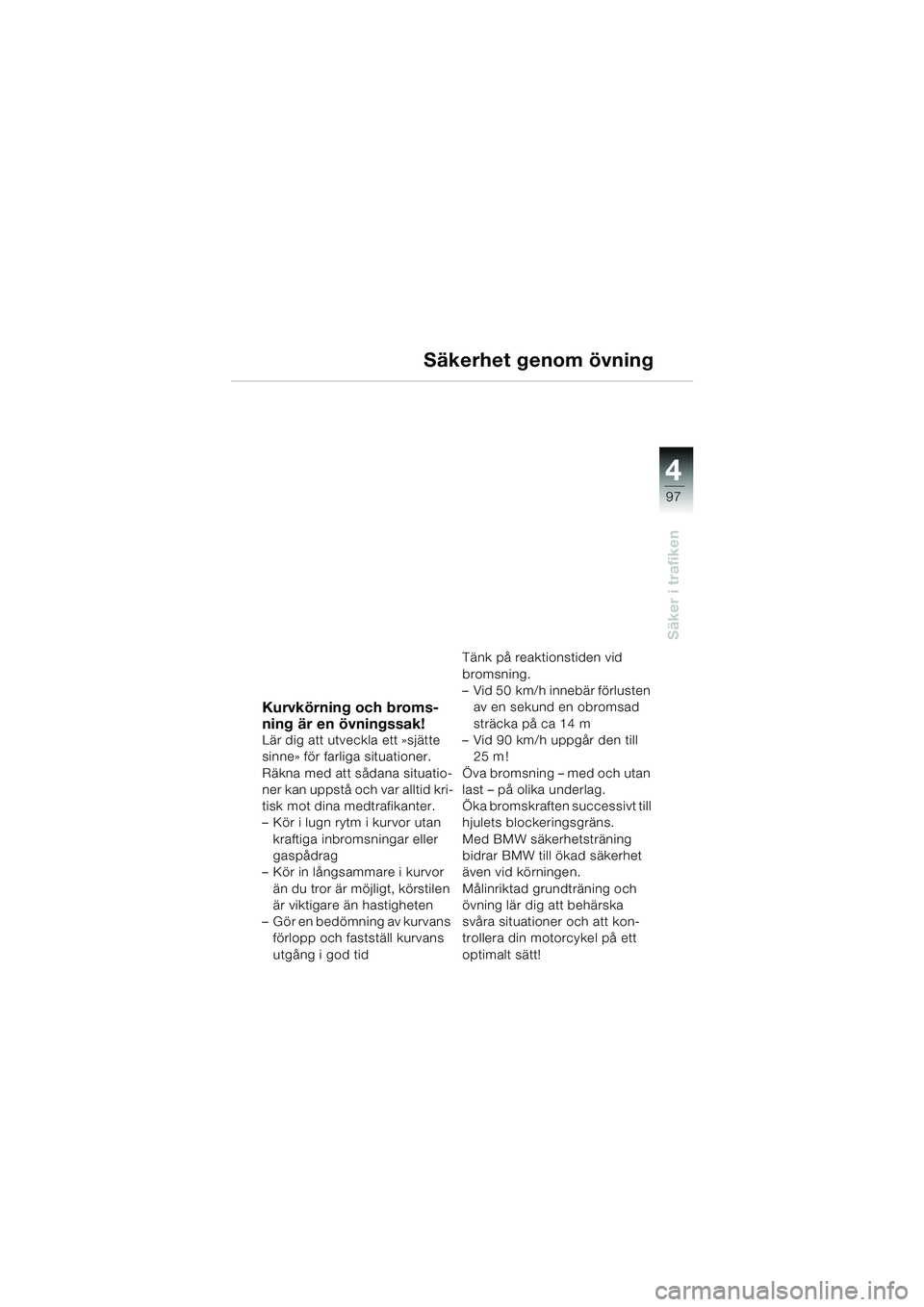

Säkerhet genom övning
Kurvkörning och broms-
ning är en övningssak!
Lär dig att utveckla ett »sjätte
sinne» för farliga situationer.
Räkna med att sådana situatio-
ner kan uppstå och var alltid kri-
tisk mot dina medtrafikanter.
– Kör i lugn rytm i kurvor utan kraftiga inbromsningar eller
gaspådrag
– Kör in långsammare i kurvor
än du tror är möjligt, körstilen
är viktigare än hastigheten
– Gör en bedömning av kurvans förlopp och fastställ kurvans
utgång i god tid Tänk på reaktionstiden vid
bromsning.
– Vid 50 km/h innebär förlusten
av en sekund en obromsad
sträcka på ca 14 m
– Vid 90 km/h uppgår den till
25 m !
Öva bromsning – med och utan
last – på olika underlag.
Öka bromskraften successivt till
hjulets blockeringsgräns.
Med BMW säkerhetsträning
bidrar BMW till ökad säkerhet
även vid körningen.
Målinriktad grundträning och
övning lär dig att behärska
svåra situationer och att kon-
trollera din motorcykel på ett
optimalt sätt!
10LTbks6.book Seite 97 Freitag, 1. Juli 2005 9:30 09

98
Säker i trafiken
4

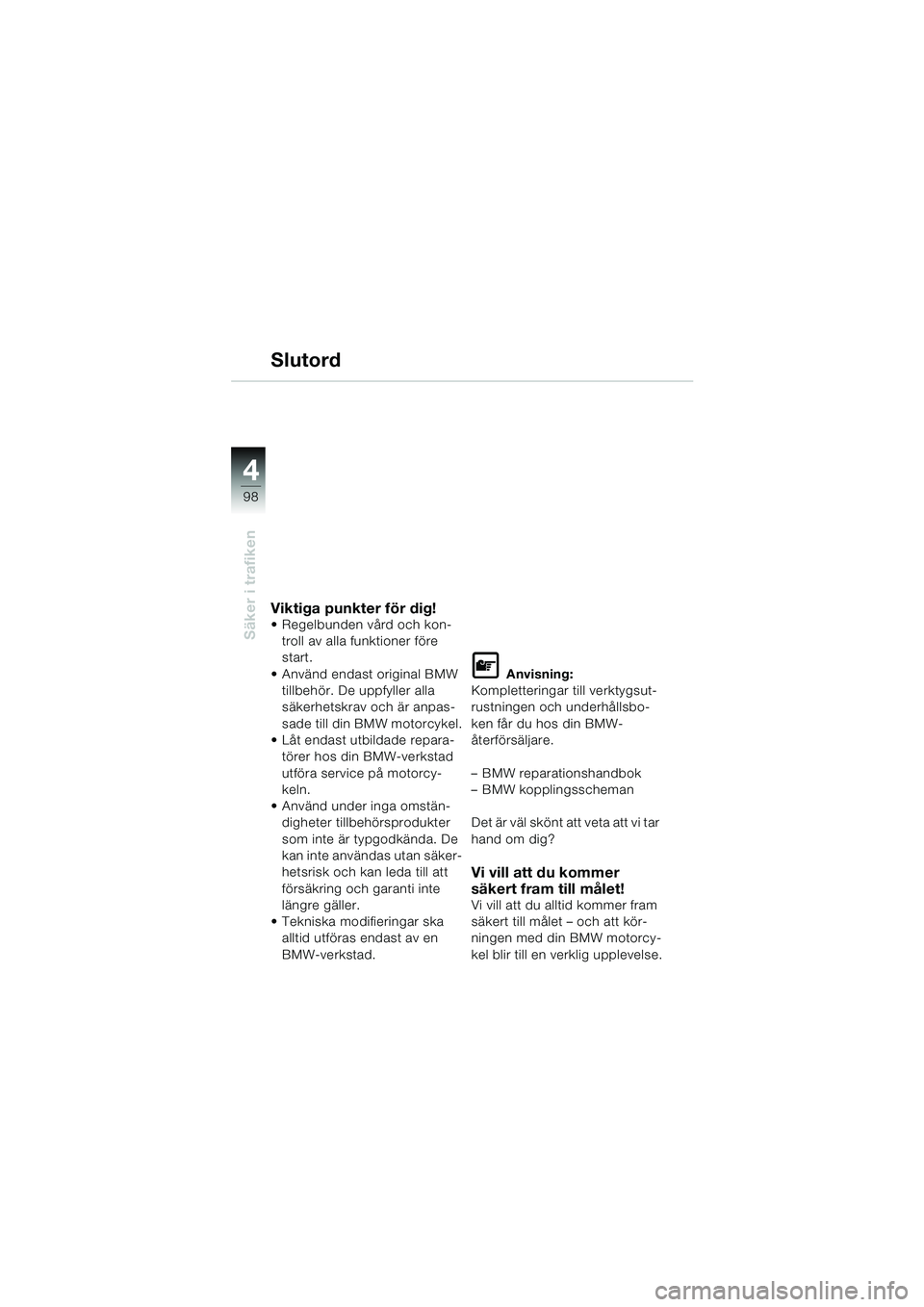

Slutord
Viktiga punkter för dig! Regelbunden vård och kon-troll av alla funktioner före
start.
 Använd endast original BMW tillbehör. De uppfyller alla
säkerhetskrav och är anpas-
sade till din BMW motorcykel.
 LÃ¥t endast utbildade repara-
törer hos din BMW-verkstad
utföra service på motorcy-
keln.
 Använd under inga omstän- digheter tillbehörsprodukter
som inte är typgodkända. De
kan inte användas utan säker-
hetsrisk och kan leda till att
försäkring och garanti inte
längre gäller.
 Tekniska modifieringar ska alltid utföras endast av en
BMW-verkstad.
L Anvisning:
Kompletteringar till verktygsut-
rustningen och underhållsbo-
ken får du hos din BMW-
återförsäljare.
– BMW reparationshandbok
– BMW kopplingsscheman
Det är väl skönt att veta att vi tar
hand om dig?
Vi vill att du kommer
säkert fram till målet!
Vi vill att du alltid kommer fram
säkert till målet – och att kör-
ningen med din BMW motorcy-
kel blir till en verklig upplevelse.
