BMW MOTORRAD K 1200 LT 2005 Instruktionsbok (in Swedish)

22
49
Säkerhetskontroll

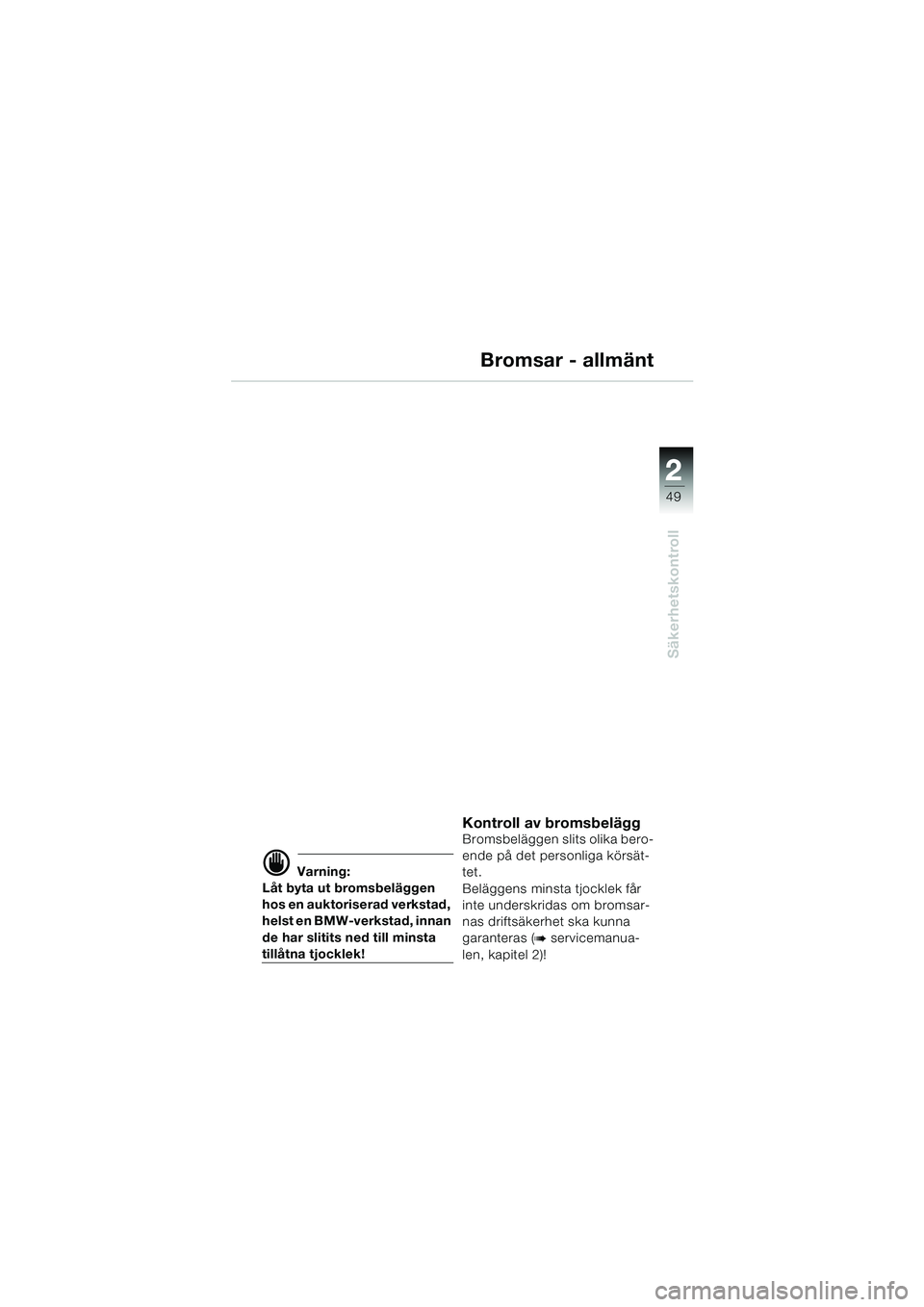

Bromsar - allmänt
d Varning:
Låt byta ut bromsbeläggen
hos en auktoriserad verkstad,
helst en BMW-verkstad, innan
de har slitits ned till minsta
tillåtna tjocklek!
Kontroll av bromsbeläggBromsbeläggen slits olika bero-
ende på det personliga körsät-
tet.
Beläggens minsta tjocklek får
inte underskridas om bromsar-
nas driftsäkerhet ska kunna
garanteras (
b servicemanua-
len, kapitel 2)!
10LTbks6.book Seite 49 Freitag, 1. Juli 2005 9:30 09

50
Säkerhetskontroll
2

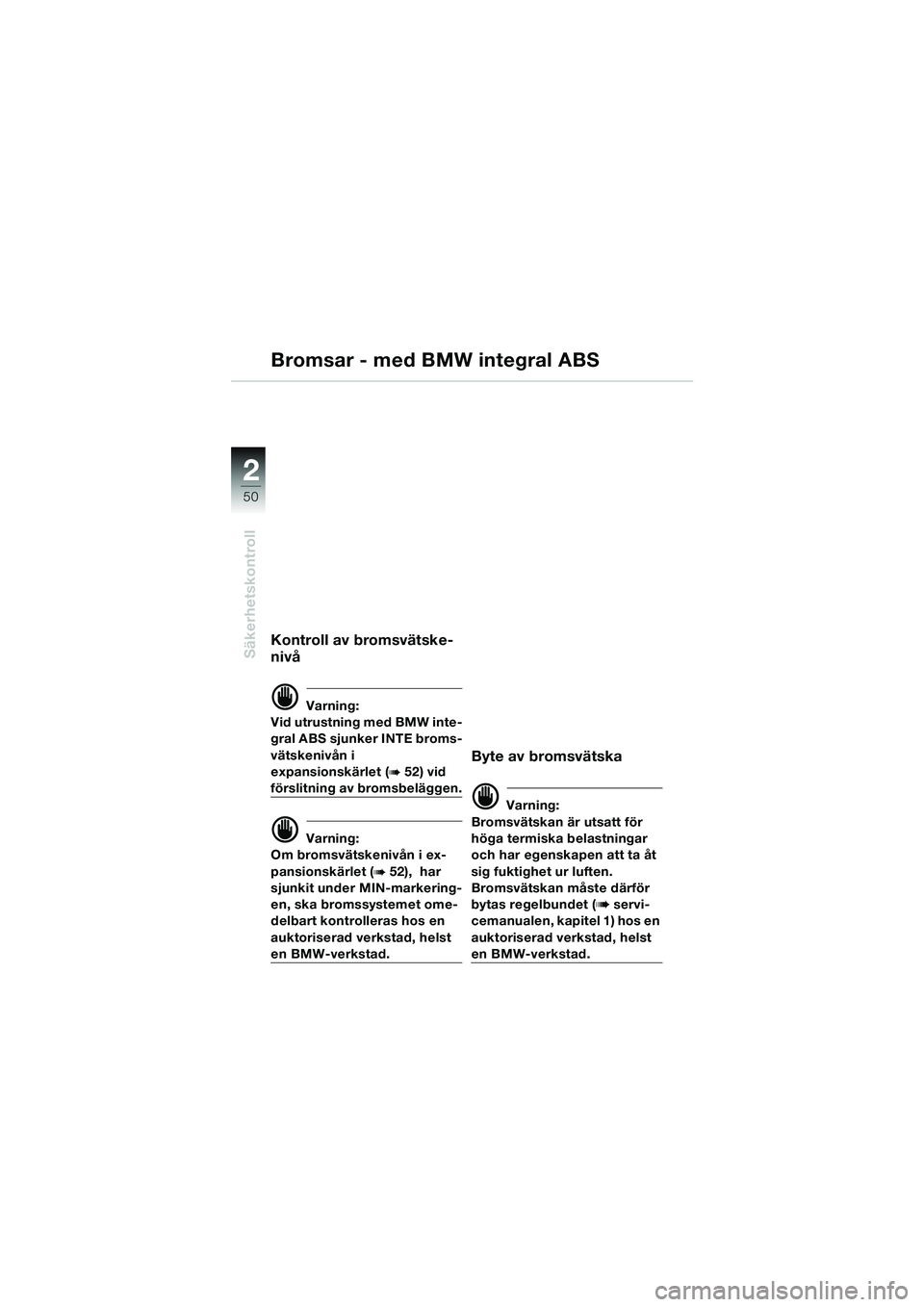

Kontroll av bromsvätske-
nivå
d Varning:
Vid utrustning med BMW inte-
gral ABS sjunker INTE broms-
vätskenivån i
expansionskärlet (
b52) vid
förslitning av bromsbeläggen.
d Varning:
Om bromsvätskenivån i ex-
pansionskärlet (
b52), har
sjunkit under MIN-markering-
en, ska bromssystemet ome-
delbart kontrolleras hos en
auktoriserad verkstad, helst
en BMW-verkstad.
Byte av bromsvätska
d Varning:
Bromsvätskan är utsatt för
höga termiska belastningar
och har egenskapen att ta åt
sig fuktighet ur luften.
Bromsvätskan måste därför
bytas regelbundet (
b servi-
cemanualen, kapitel 1) hos en
auktoriserad verkstad, helst
en BMW-verkstad.
Bromsar - med BMW integral ABS
10LTbks6.book Seite 50 Freitag, 1. Juli 2005 9:30 09

22
51
Säkerhetskontroll

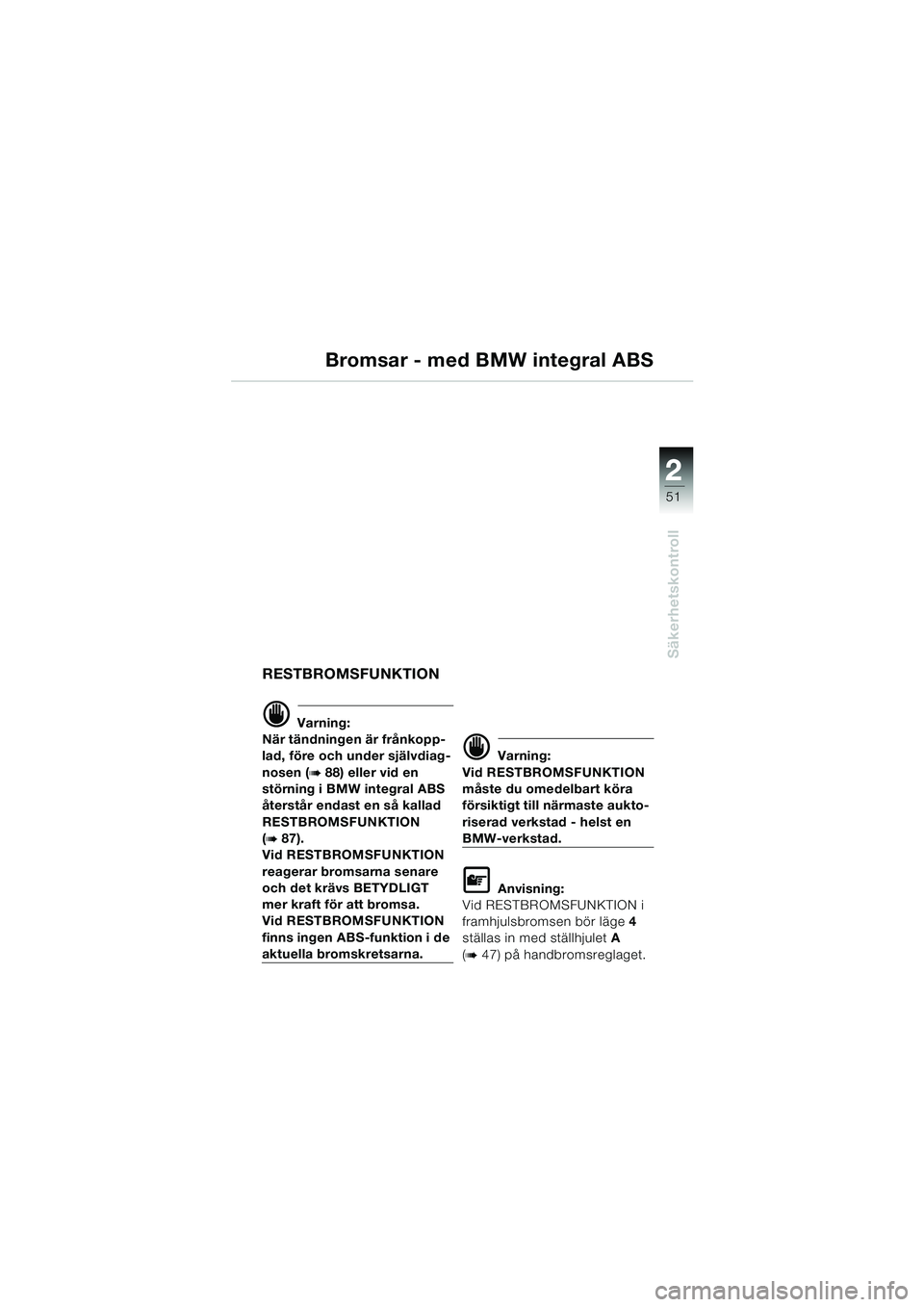

Bromsar - med BMW integral ABS
RESTBROMSFUNKTION
d Varning:
När tändningen är frånkopp-
lad, före och under självdiag-
nosen (
b88) eller vid en
störning i BMW integral ABS
återstår endast en så kallad
RESTBROMSFUNKTION
(
b87).
Vid RESTBROMSFUNKTION
reagerar bromsarna senare
och det krävs BETYDLIGT
mer kraft för att bromsa.
Vid RESTBROMSFUNKTION
finns ingen ABS-funktion i de
aktuella bromskretsarna.
d Varning:
Vid RESTBROMSFUNKTION
måste du omedelbart köra
försiktigt till närmaste aukto-
riserad verkstad - helst en
BMW-verkstad.
L Anvisning:
Vid RESTBROMSFUNKTION i
framhjulsbromsen bör läge 4
ställas in med ställhjulet A
(
b47) på handbromsreglaget.
10LTbks6.book Seite 51 Freitag, 1. Juli 2005 9:30 09

52
Säkerhetskontroll
2

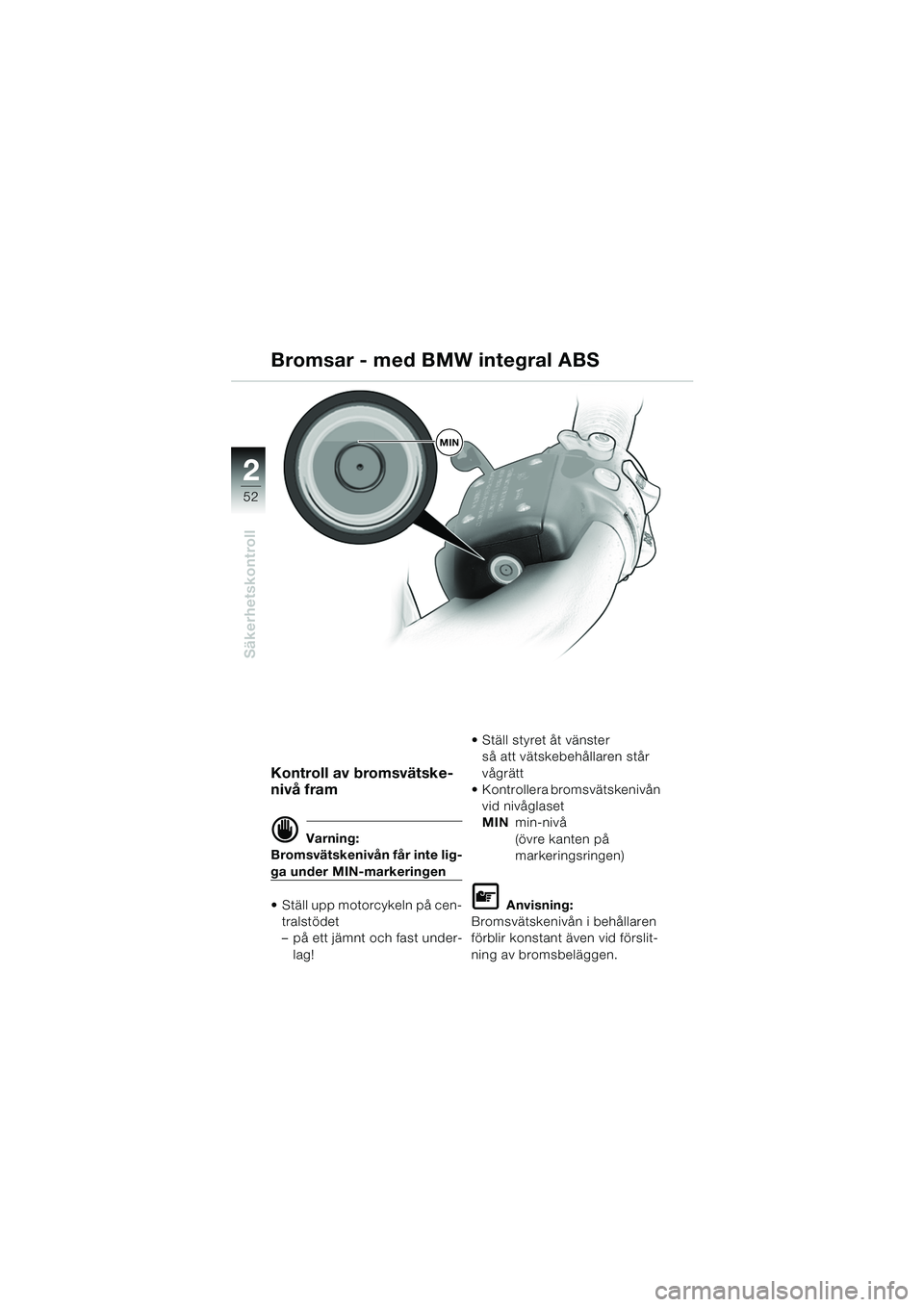

Kontroll av bromsvätske-
nivå fram
d Varning:
Bromsvätskenivån får inte lig-
ga under MIN-markeringen
 Ställ upp motorcykeln på cen- tralstödet
– på ett jämnt och fast under- lag!  Ställ styret åt vänster
så att vätskebehållaren står
vågrätt
 Kontrollera bromsvätskenivån
vid nivåglaset
MIN min-nivå
(övre kanten på
markeringsringen)
L Anvisning:
Bromsvätskenivån i behållaren
förblir konstant även vid förslit-
ning av bromsbeläggen.
Bromsar - med BMW integral ABS
MIN
10LTbks6.book Seite 52 Freitag, 1. Juli 2005 9:30 09

22
53

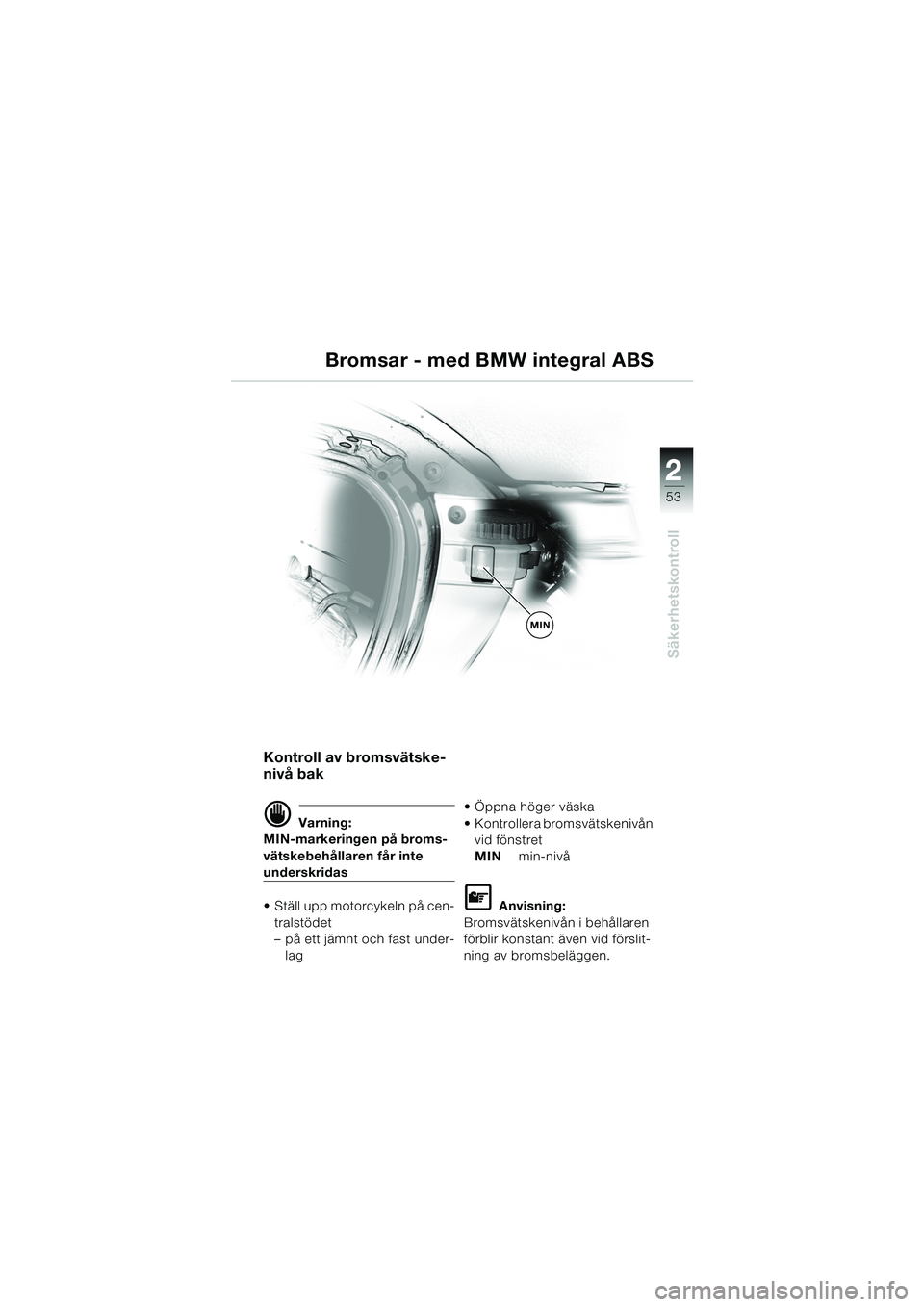

Säkerhetskontroll
Kontroll av bromsvätske-
nivå bak
d Varning:
MIN-markeringen på broms-
vätskebehållaren får inte
underskridas
 Ställ upp motorcykeln på cen-
tralstödet
– på ett jämnt och fast under-lag  Öppna höger väska
 Kontrollera bromsvätskenivån
vid fönstret
MIN min-nivå
L Anvisning:
Bromsvätskenivån i behållaren
förblir konstant även vid förslit-
ning av bromsbeläggen.
Bromsar - med BMW integral ABS
MIN
10LTbks6.book Seite 53 Freitag, 1. Juli 2005 9:30 09

54
Säkerhetskontroll
2

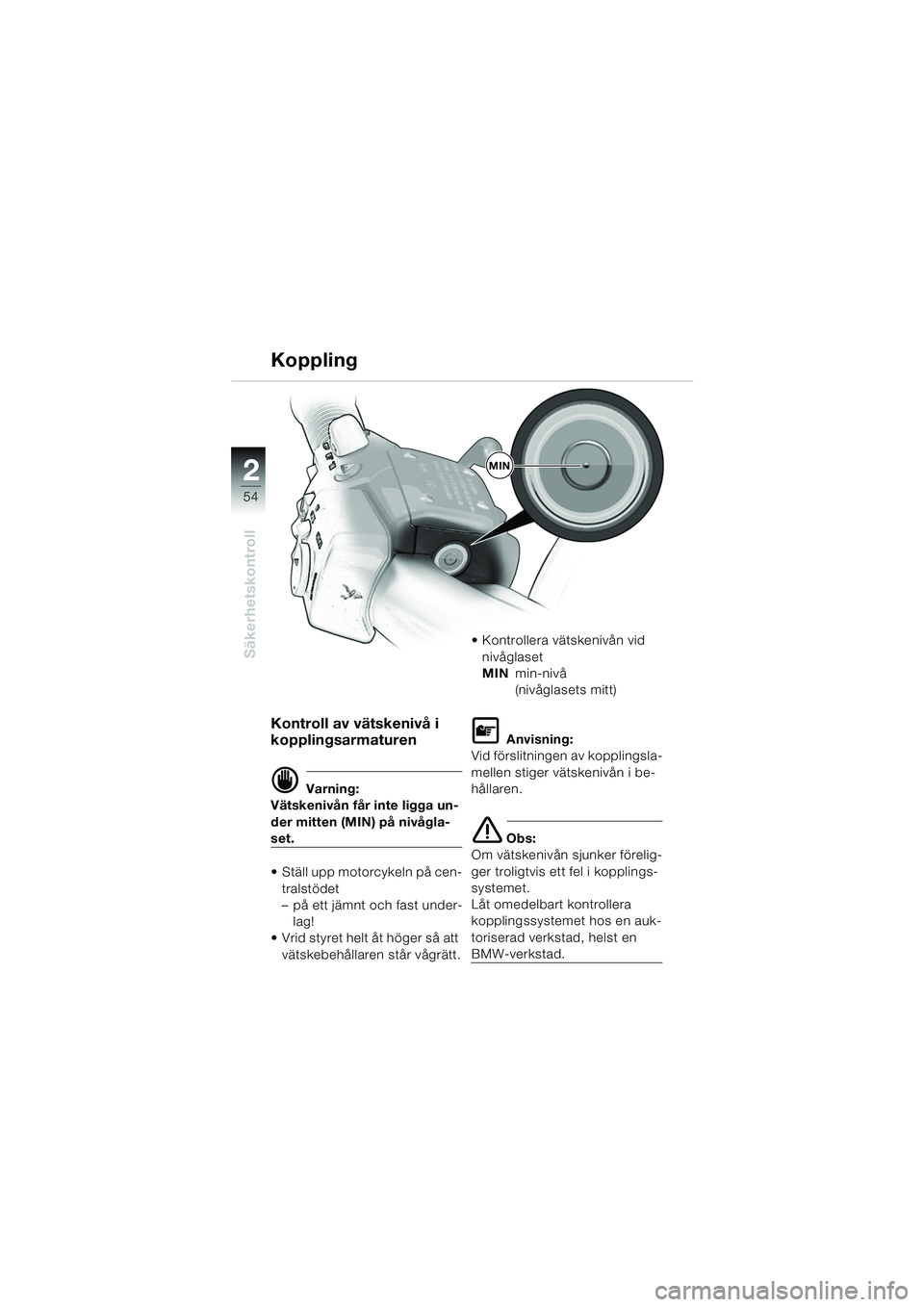

Koppling
Kontroll av vätskenivå i
kopplingsarmaturen
d Varning:
Vätskenivån får inte ligga un-
der mitten (MIN) på nivågla-
set.
 Ställ upp motorcykeln på cen-
tralstödet
– på ett jämnt och fast under- lag!
 Vrid styret helt åt höger så att
vätskebehållaren står vågrätt.  Kontrollera vätskenivån vid
nivåglaset
MIN min-nivå
(nivåglasets mitt)
L Anvisning:
Vid förslitningen av kopplingsla-
mellen stiger vätskenivån i be-
hållaren.
e Obs:
Om vätskenivån sjunker förelig-
ger troligtvis ett fel i kopplings-
systemet.
LÃ¥t omedelbart kontrollera
kopplingssystemet hos en auk-
toriserad verkstad, helst en
BMW-verkstad.
MIN
10LTbks6.book Seite 54 Freitag, 1. Juli 2005 9:30 09

22
55
Säkerhetskontroll

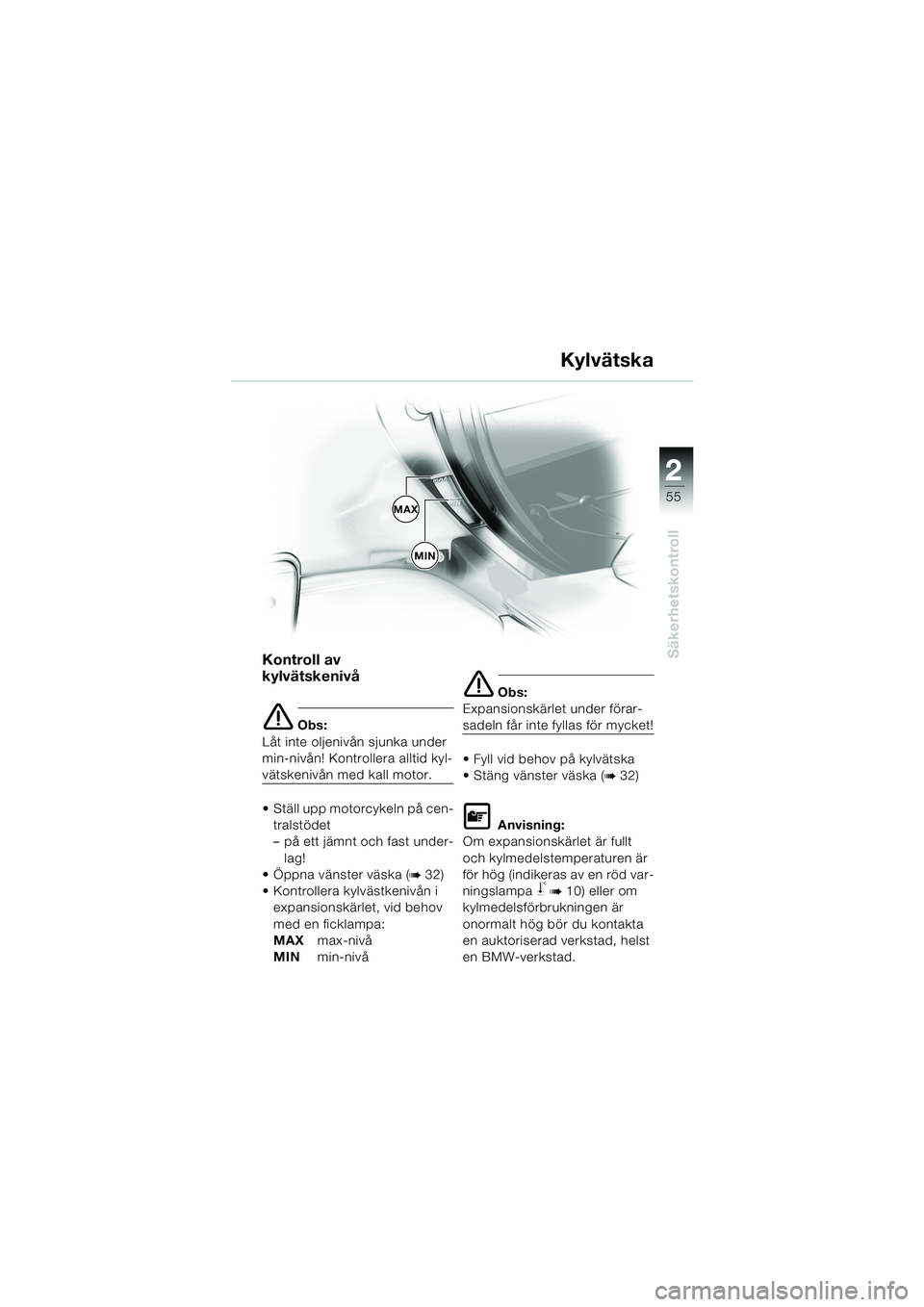

Kylvätska
Kontroll av
kylvätskenivå
e Obs:
Låt inte oljenivån sjunka under
min-nivån! Kontrollera alltid kyl-
vätskenivån med kall motor.
 Ställ upp motorcykeln på cen- tralstödet
– på ett jämnt och fast under-
lag!
 Öppna vänster väska (
b32)
 Kontrollera kylvästkenivån i expansionskärlet, vid behov
med en ficklampa:
MAX max-nivå
MIN min-nivå
e Obs:
Expansionskärlet under förar-
sadeln får inte fyllas för mycket!
 Fyll vid behov på kylvätska
 Stäng vänster väska (
b32)
L Anvisning:
Om expansionskärlet är fullt
och kylmedelstemperaturen är
för hög (indikeras av en röd var-
ningslampa
j b 10) eller om
kylmedelsförbrukningen är
onormalt hög bör du kontakta
en auktoriserad verkstad, helst
en BMW-verkstad.
MAX
MIN
10LTbks6.book Seite 55 Freitag, 1. Juli 2005 9:30 09

56
Säkerhetskontroll
2

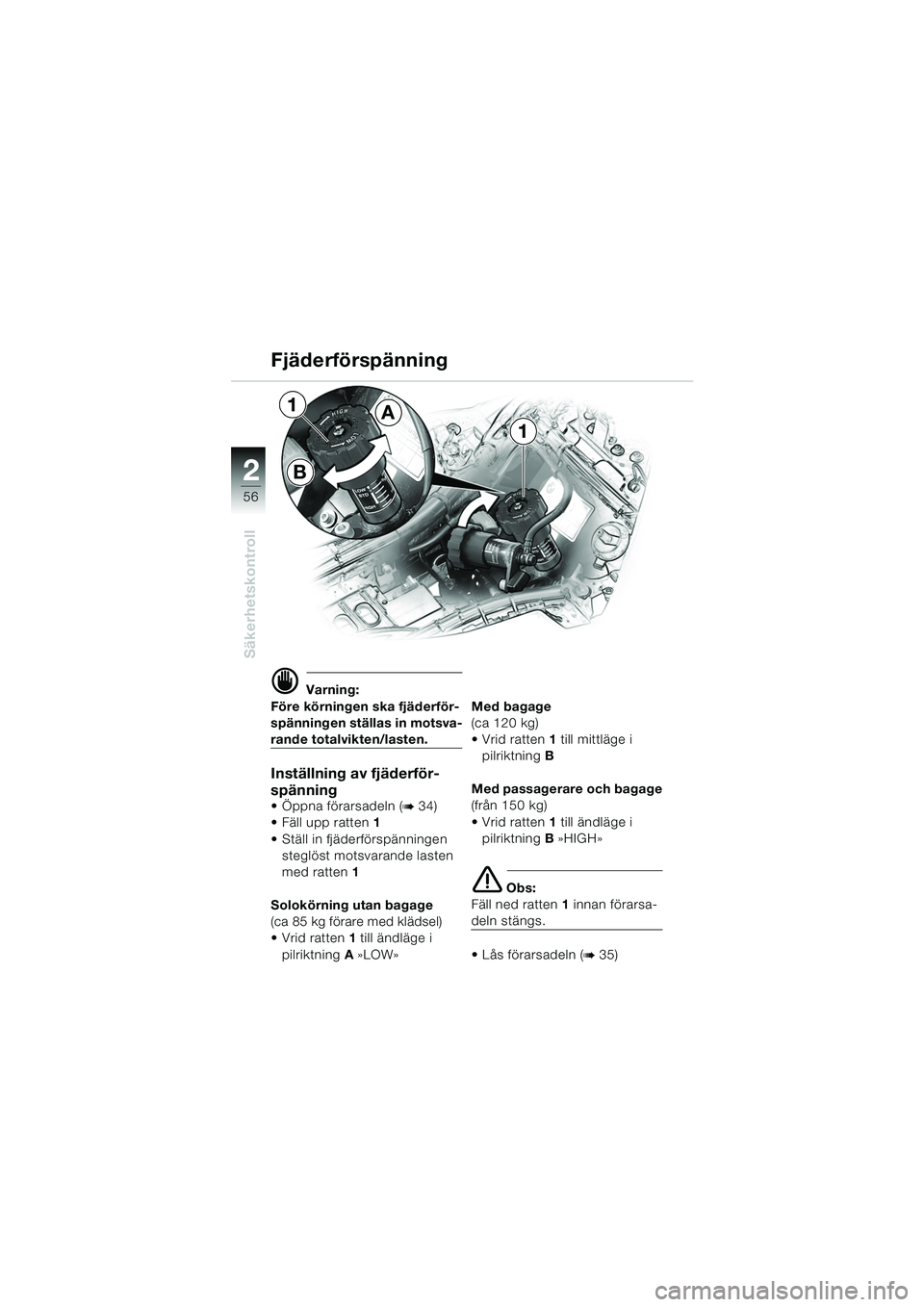

d Varning:
Före körningen ska fjäderför-
spänningen ställas in motsva-
rande totalvikten/lasten.
Inställning av fjäderför-
spänning
 Öppna förarsadeln (b34)
 Fäll upp ratten 1
 Ställ in fjäderförspänningen steglöst motsvarande lasten
med ratten 1
Solokörning utan bagage
(ca 85 kg förare med klädsel)
 Vrid ratten 1 till ändläge i
pilriktning A »LOW» Med bagage
(ca 120 kg)
Vrid ratten
1 till mittläge i
pilriktning B
Med passagerare och bagage
(från 150 kg)
Vrid ratten 1 till ändläge i
pilriktning B »HIGH»
e Obs:
Fäll ned ratten 1 innan förarsa-
deln stängs.
 Lås förarsadeln (
b35)
Fjäderförspänning
B
A1
1
10LTbks6.book Seite 56 Freitag, 1. Juli 2005 9:30 09

22
57
Säkerhetskontroll
Hjul
d Varning:
Använd endast fälgar och
däck, som godkänts av BMW
Motorrad för din motorcykel.
För varje däckdimension har
BMW testat och godkänt
vissa däckfabrikat.
BMW Motorrad kan inte
bedöma om andra fälgar och
däck kan användas utan
säkerhetsrisk.
Utförlig information om tillåt-
na däckdimensioner och -fa-
brikat får du hos din BMW-
återförsäljare eller på Internet
på sidan
www.bmw-motorrad.com
Kontroll av fälgar
d Varning:
LÃ¥t kontrollera och vid behov
byta ut skadade fälgar hos en
auktoriserad verkstad och då
helst en BMW-verkstad!
10LTbks6.book Seite 57 Freitag, 1. Juli 2005 9:30 09

58
Säkerhetskontroll
2
Hjul
Kontroll av däckprofil
d Varning:
Observera minsta tillåtna
mönsterdjup enligt lag!
Slitna däck kan påverka mo-
torcykelns köregenskaper.
 Mät mönsterdjupet mitt på
däcket
BMW-rekommendation
(minimum):
fram ................................ 2 mm
bak .................................. 3 mm
Kontroll av lufttryck
d Varning:
Om lufttrycket är felaktigt
inställt påverkar det motorcy-
kelns köregenskaper och
däckens livslängd!
Justera lufttrycket i förhållan-
de till totalvikten. Totalvikten
och däckens bärkraft får inte
överskridas (b 61).
