BMW MOTORRAD K 1200 LT 2005 Instruktionsbok (in Swedish)

9
Översikt och handhavande
1
8Kontrollampor (b10, 11)
9 Instrumentbelysning
–A Till
– B Från
– C Automatik (
b instruk-
tionsbokstillägg SLAEU)
10 Vridknapp för ljusviddsreg-
lering (
b62) 11
Radio/CD-spelare med för-
varingsfack
12 Ficklampa
( ) Siffror inom parentes
b sidhänvisning
EUExtrautrustning

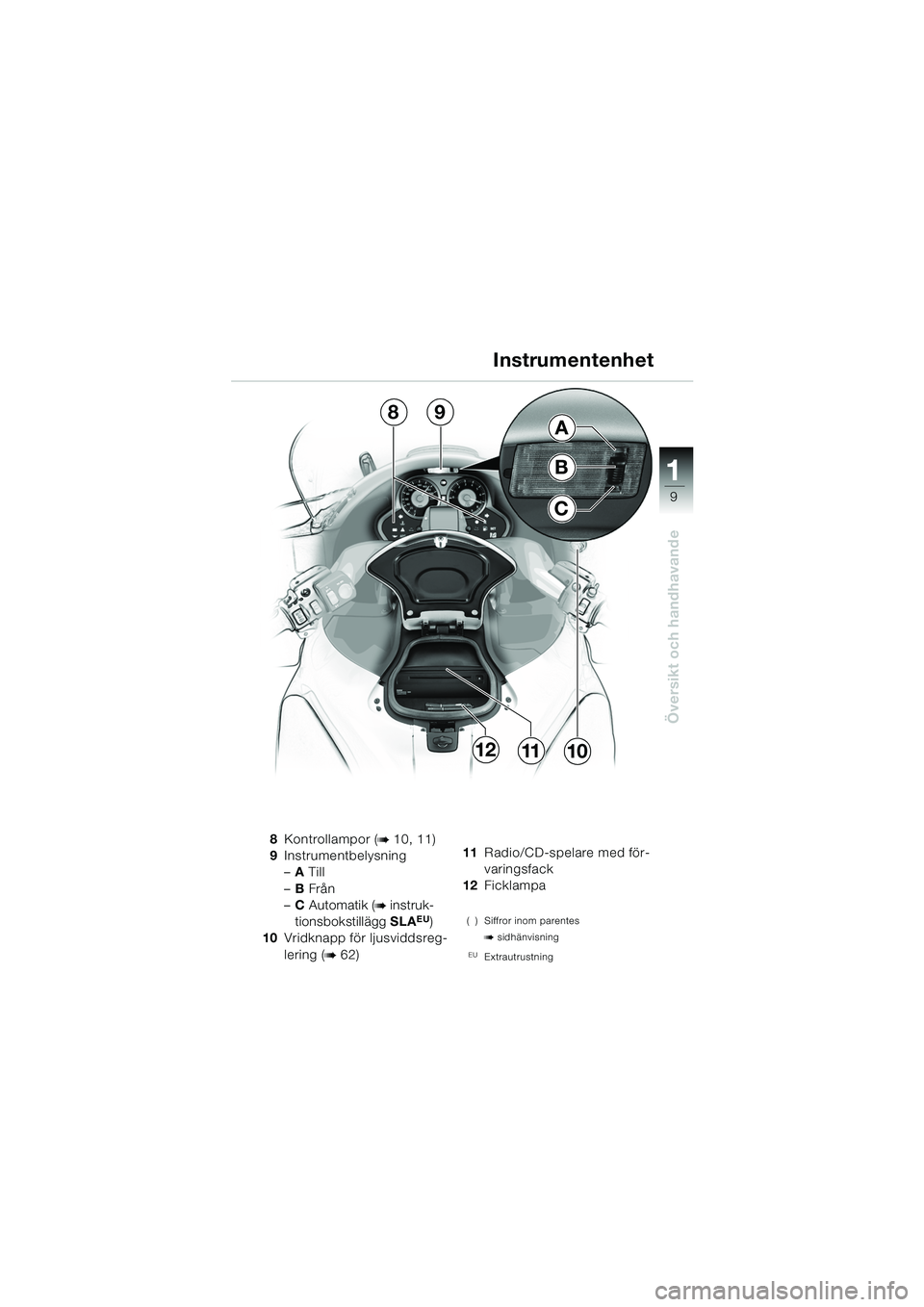

Instrumentenhet
C
B
A89
111012
10LTbks6.book Seite 9 Freitag, 1. Juli 2005 9:30 09

10
Översikt och handhavande
1
L Anvisning:
Omkopplingen mellan dag- och
nattkörning styrs automatiskt via
en sensor. Vid nattkörning tänds
LCD-skärmens belysning.
1 Varningslampa för motorol-
jetryck röd
p (b42, 78)
2 Varningslampa för batteri-
laddning röd
r (b79) 3
Kontrollampa vänster blin-
ker grön
s
4 Varningslampa för
kylvätsketemperatur
j röd
(
b55, 79)
5 Allmän varningslampa
röd
e (b78)
6 Varningslampa för ABS
röd
l (b78)
7 Kontrollampa för friläge
grön
k (b76)
( ) Siffror inom parentes
b sidhänvisning

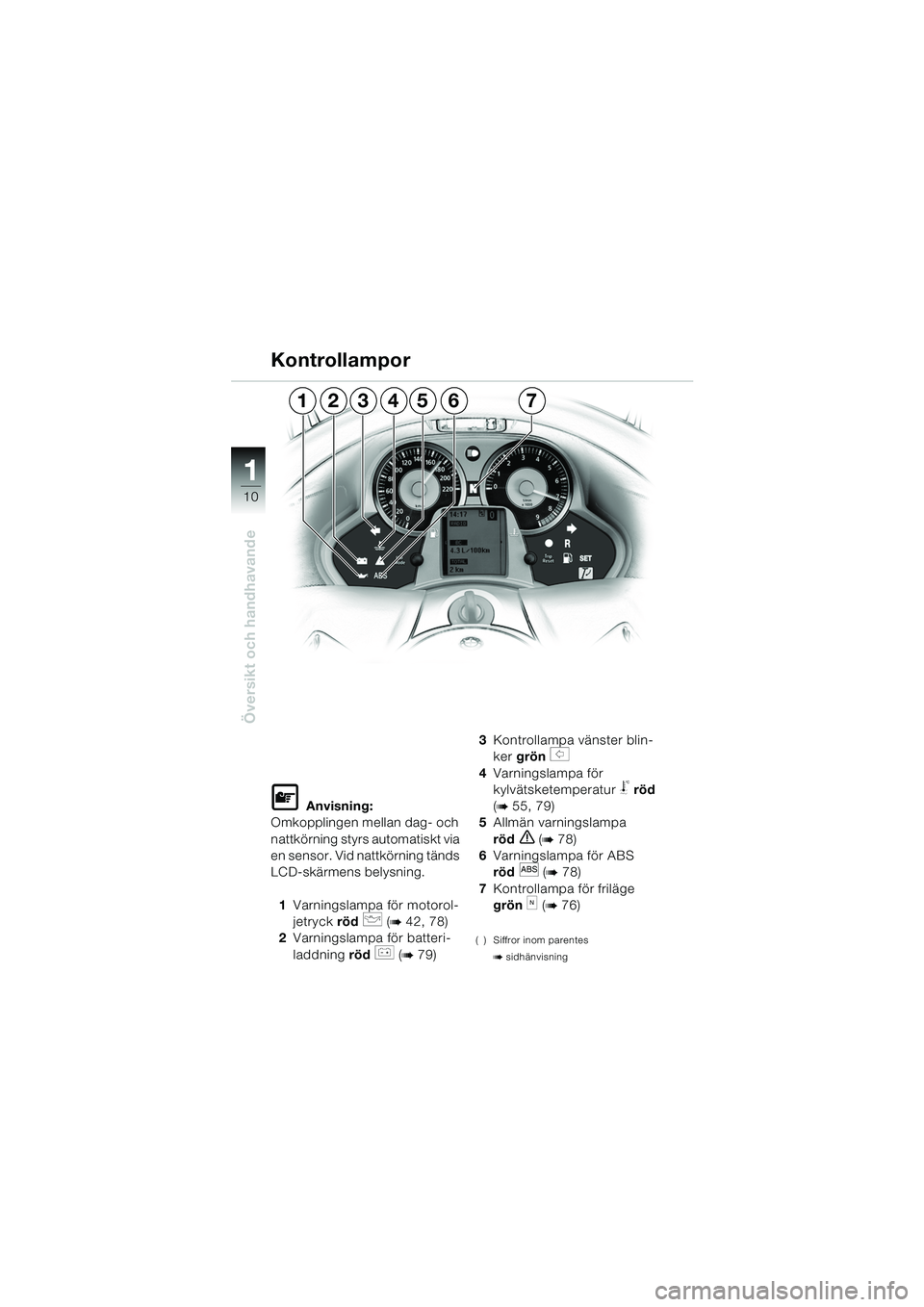

Kontrollampor
5617324
10LTbks6.book Seite 10 Freitag, 1. Juli 2005 9:30 09

11
Översikt och handhavande
1

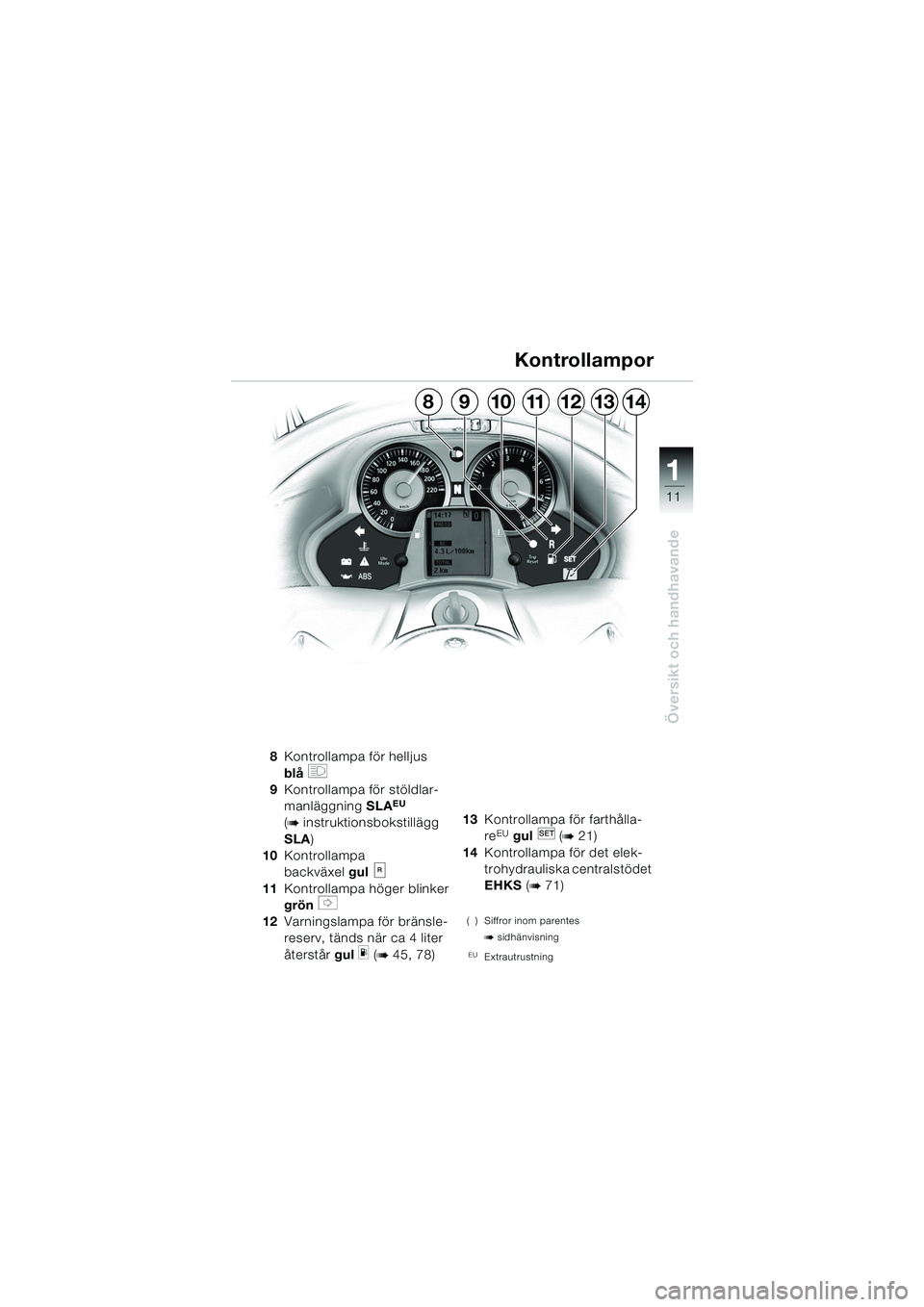

Kontrollampor
8Kontrollampa för helljus
blå
q
9 Kontrollampa för stöldlar-
manläggning SLA
EU
(
binstruktionsbokstillägg
SLA )
10 Kontrollampa
backväxel gul
11 Kontrollampa höger blinker
grön
t
12 Varningslampa för bränsle-
reserv, tänds när ca 4 liter
återstår gul
m (b45, 78) 13
Kontrollampa för farthålla-
re
EU gul (b21)
14 Kontrollampa för det elek-
trohydrauliska centralstödet
EHKS (
b71)
( ) Siffror inom parentes
b sidhänvisning
EUExtrautrustning
121114131098
10LTbks6.book Seite 11 Freitag, 1. Juli 2005 9:30 09

12
Översikt och handhavande
1

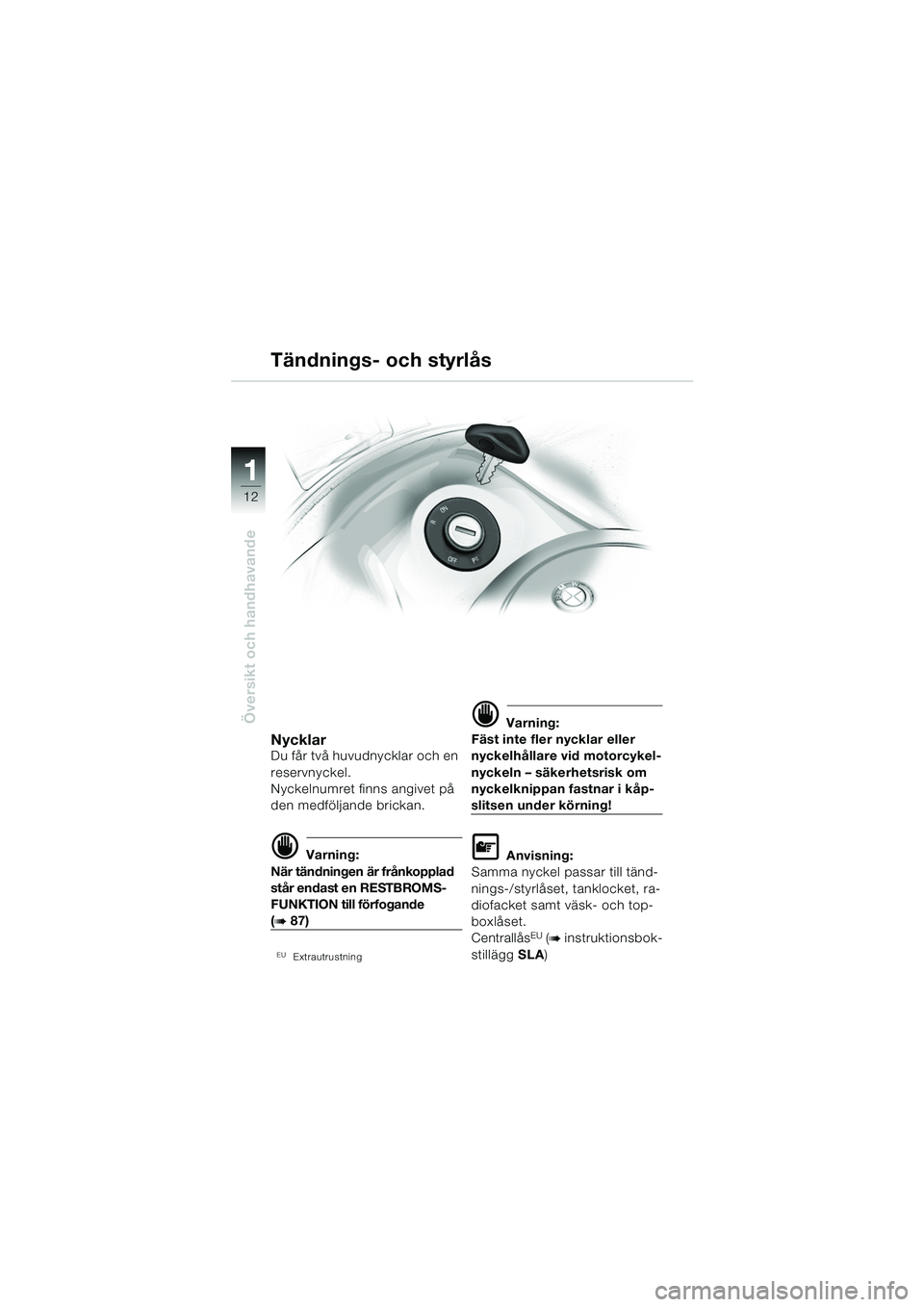

NycklarDu får två huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet på
den medföljande brickan.
d Varning:
När tändningen är frånkopplad
står endast en RESTBROMS-
FUNKTION till förfogande
(b87)
EUExtrautrustning
d Varning:
Fäst inte fler nycklar eller
nyckelhållare vid motorcykel-
nyckeln – säkerhetsrisk om
nyckelknippan fastnar i kåp-
slitsen under körning!
L Anvisning:
Samma nyckel passar till tänd-
nings-/styrlåset, tanklocket, ra-
diofacket samt väsk- och top-
boxlåset.
Centrallås
EU (b instruktionsbok-
stillägg SLA )
Tändnings- och styrlås
10LTbks6.book Seite 12 Freitag, 1. Juli 2005 9:30 09

13
Översikt och handhavande
1

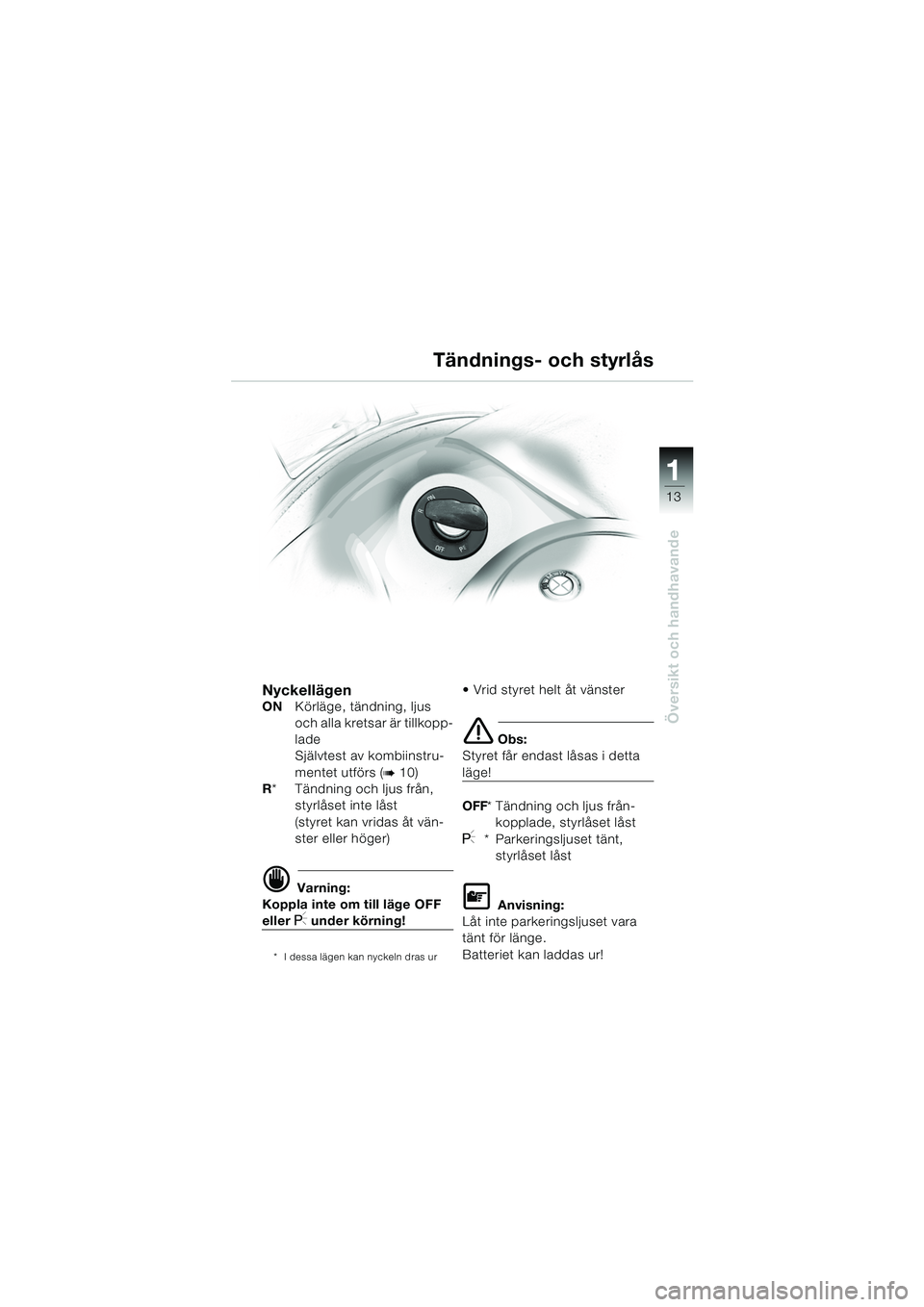

NyckellägenONKörläge, tändning, ljus
och alla kretsar är tillkopp-
lade
Självtest av kombiinstru-
mentet utförs (
b10)
R * Tändning och ljus från,
styrlåset inte låst
(styret kan vridas åt vän-
ster eller höger)
d Varning:
Koppla inte om till läge OFF
eller I under körning!
* I dessa lägen kan nyckeln dras ur
 Vrid styret helt åt vänster
e Obs:
Styret får endast låsas i detta
läge!
OFF * Tändning och ljus från-
kopplade, styrlåset låst
I*Parkeringsljuset tänt,
styrlåset låst
L Anvisning:
Låt inte parkeringsljuset vara
tänt för länge.
Batteriet kan laddas ur!
Tändnings- och styrlås
10LTbks6.book Seite 13 Freitag, 1. Juli 2005 9:30 09

14
Översikt och handhavande
1

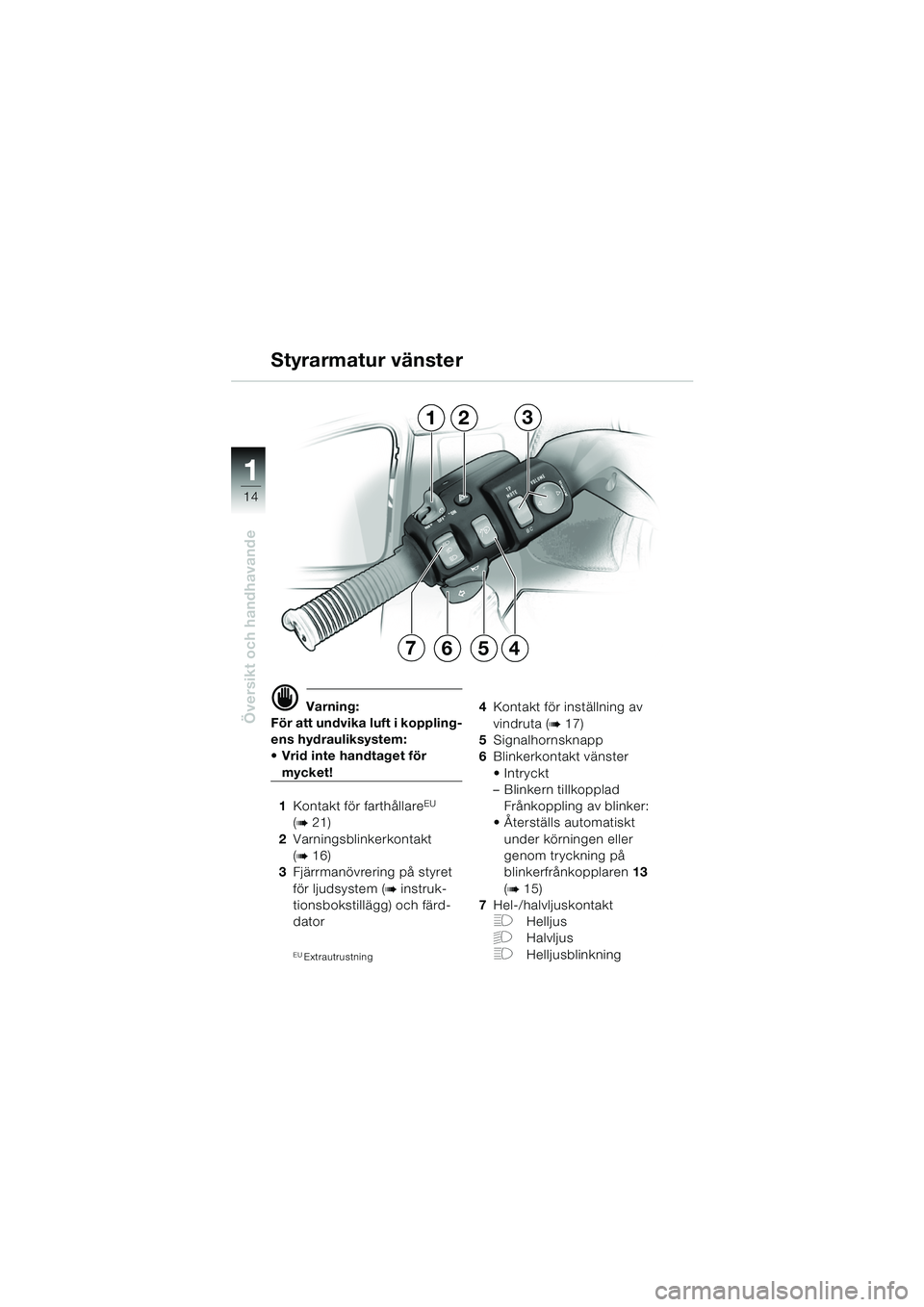

Styrarmatur vänster
d Varning:
För att undvika luft i koppling-
ens hydrauliksystem:
 Vrid inte handtaget för
mycket!
1 Kontakt för farthållare
EU
(b21)
2 Varningsblinkerkontakt
(
b16)
3 Fjärrmanövrering på styret
för ljudsystem (
b instruk-
tionsbokstillägg) och färd-
dator
EUExtrautrustning
4 Kontakt för inställning av
vindruta (
b17)
5 Signalhornsknapp
6 Blinkerkontakt vänster
Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
 Återställs automatiskt
under körningen eller
genom tryckning på
blinkerfrånkopplaren 13
(
b15)
7 Hel-/halvljuskontakt
FHelljus
GHalvljus
FHelljusblinkning
123
5467
10LTbks6.book Seite 14 Freitag, 1. Juli 2005 9:30 09

15
Översikt och handhavande
1
d Varning:
För att undvika luft i bromscir-
kulationen:
 Vrid inte handtaget för
mycket!
8 Tryckkontakt för det elek-
trohydrauliska centralstödet
EHKS (
b70)
9 Startkontakt (
b18, 77)
10 Nödströmbrytare för tänd-
ning (
b75)
11 Kontakt för uppvärmbara
handtag
EU
A Värmefunktion från
B 50 % (medelläge)
C 100 % 12
Blinkerkontakt höger
Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
 Återställs automatiskt
under körningen eller
genom tryckning på blin-
kerfrånkopplaren 13
13 Blinkerfrånkopplare
Intryckt
– Höger/vänster blinker
frånkopplad
EUExtrautrustning

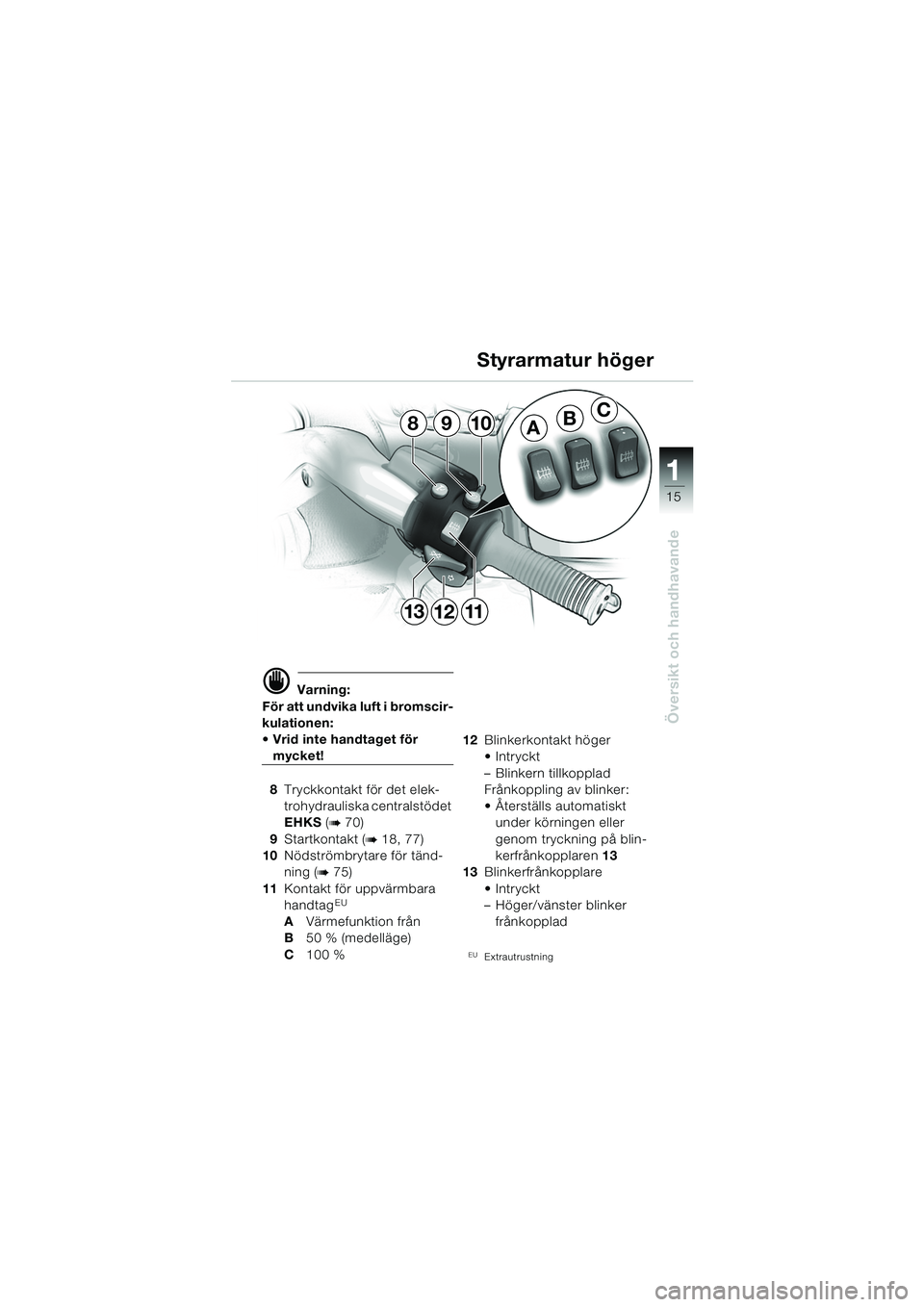

Styrarmatur höger
ABC9810
121113
10LTbks6.book Seite 15 Freitag, 1. Juli 2005 9:30 09

16
Översikt och handhavande
1

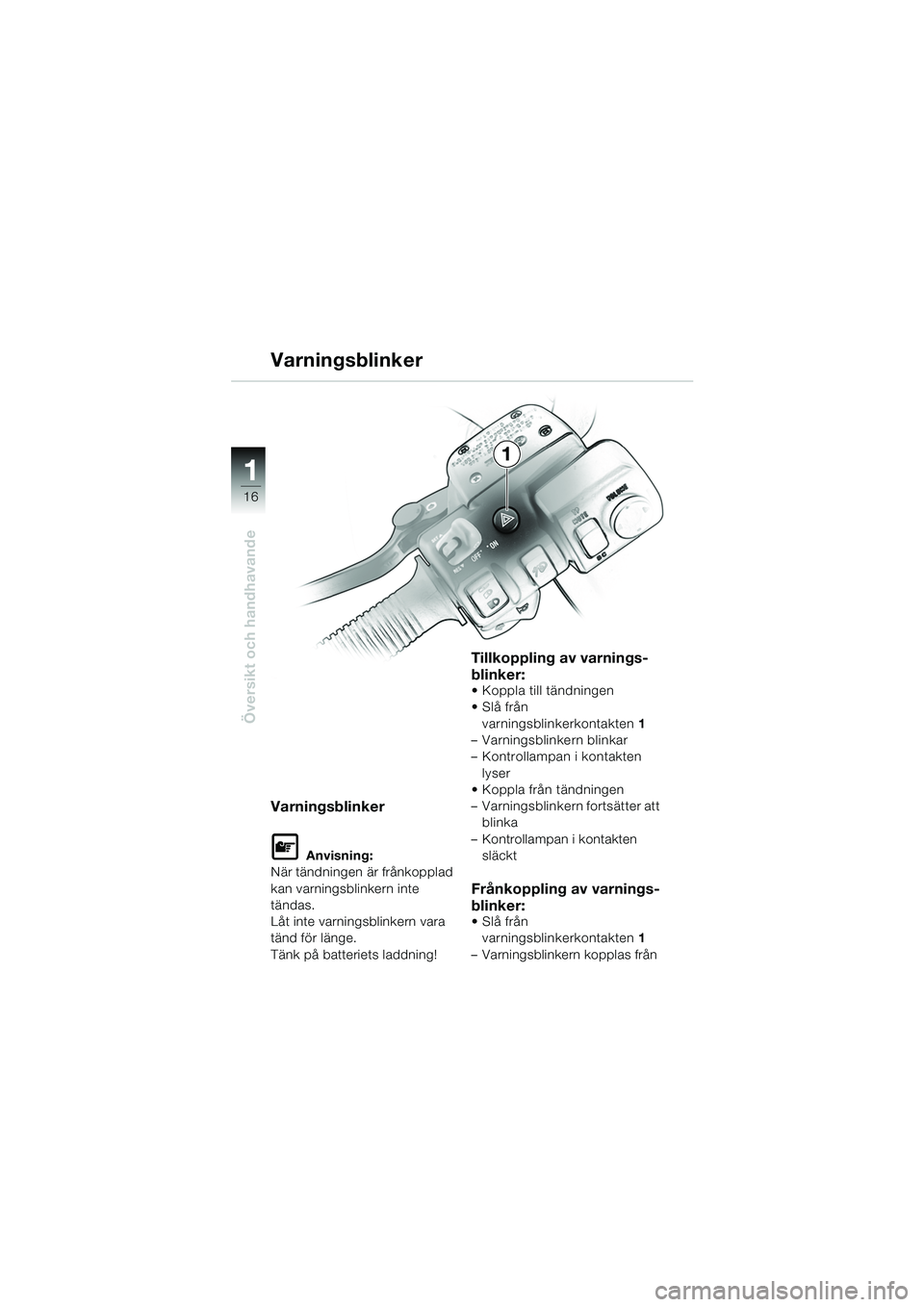

Varningsblinker
Varningsblinker
L Anvisning:
När tändningen är frånkopplad
kan varningsblinkern inte
tändas.
Låt inte varningsblinkern vara
tänd för länge.
Tänk på batteriets laddning!
Tillkoppling av varnings-
blinker:
 Koppla till tändningen
Slå från
varningsblinkerkontakten 1
– Varningsblinkern blinkar
– Kontrollampan i kontakten
lyser
 Koppla från tändningen
– Varningsblinkern fortsätter att blinka
– Kontrollampan i kontakten släckt
Frånkoppling av varnings-
blinker:
Slå från varningsblinkerkontakten 1
– Varningsblinkern kopplas från
1
10LTbks6.book Seite 16 Freitag, 1. Juli 2005 9:30 09

17
Översikt och handhavande
1
A
B
1

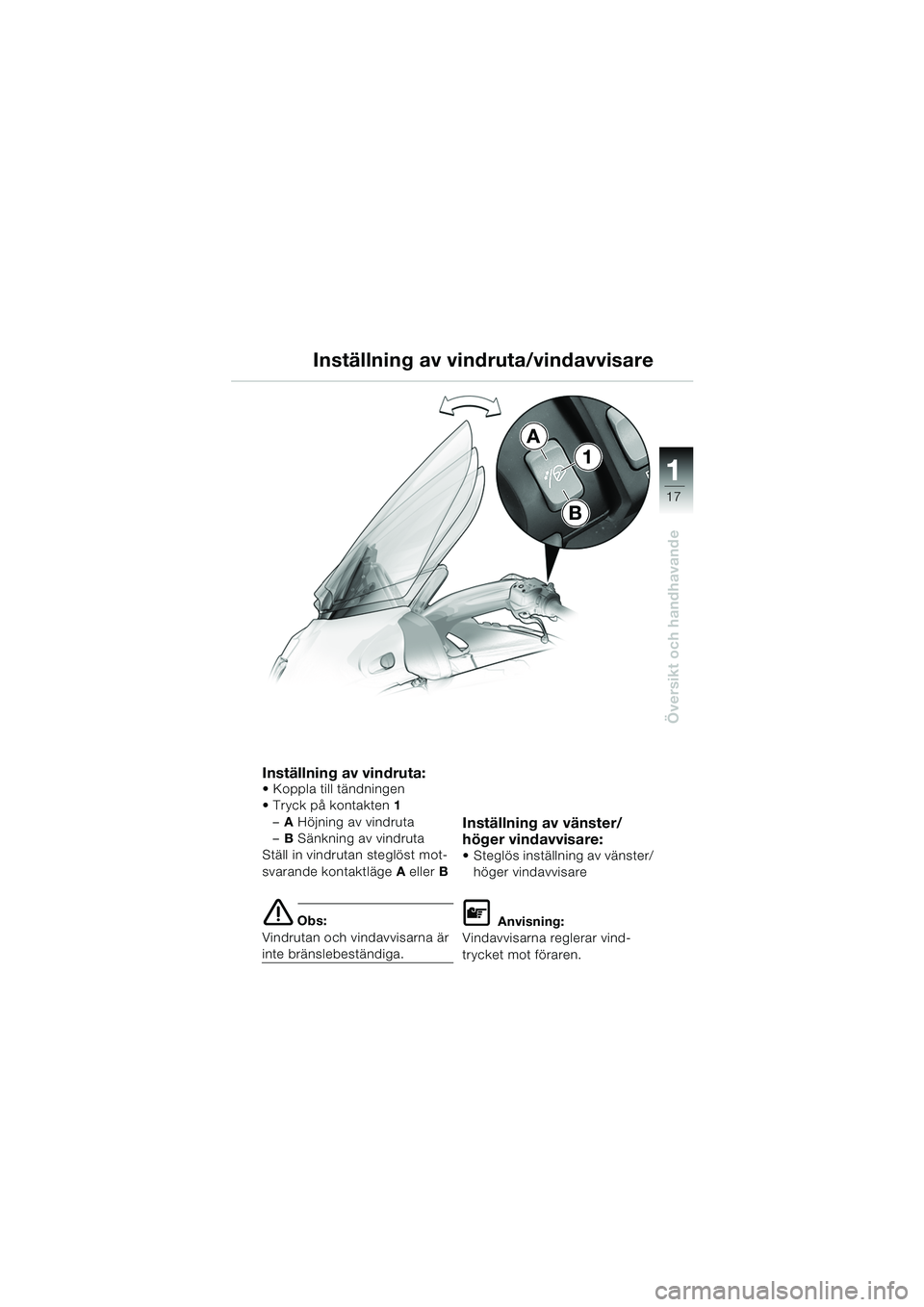

Inställning av vindruta/vindavvisare
Inställning av vindruta: Koppla till tändningen
Tryck på kontakten
1
– A Höjning av vindruta
– B Sänkning av vindruta
Ställ in vindrutan steglöst mot-
svarande kontaktläge A eller B
e Obs:
Vindrutan och vindavvisarna är
inte bränslebeständiga.
Inställning av vänster/
höger vindavvisare:
 Steglös inställning av vänster/ höger vindavvisare
L Anvisning:
Vindavvisarna reglerar vind-
trycket mot föraren.
10LTbks6.book Seite 17 Freitag, 1. Juli 2005 9:30 09

18
Översikt och handhavande
1
Backväxel
d Varning:
Backa inte på branta och
ojämna vägar. Var särskilt
noga med balansen på våta,
sliriga, ojämna, grusiga och
smutsiga vägar.
Backväxeln får endast läggas
in när motorcykeln står stilla
och därvid får startkontakten
inte manövreras!
Tryck inte samtidigt på kon-
takten för centralstödet.
d Varning:
Observera vid backning:
–Endast vid solokörning
– Endast sittande på motorcy- keln
– Ställ båda fötterna på mar- ken
– Håll därvid tillräckligt
avstånd från fotstöden på
båda sidor
– Håll båda händerna på styr- handtagen
– Sidostödet och centralstö-
det måste vara helt upp-
fällda (
b69, 72)
– Ingen bakomvarande trafik
e Obs:
Backväxeln får inte manövreras
längre än en minut – batteriet
kan urladdas. Vid överbelast-
ning kopplas backväxeln från.
