BMW MOTORRAD K 1200 LT 2005 Instruktionsbok (in Swedish)

39
Översikt och handhavande
1

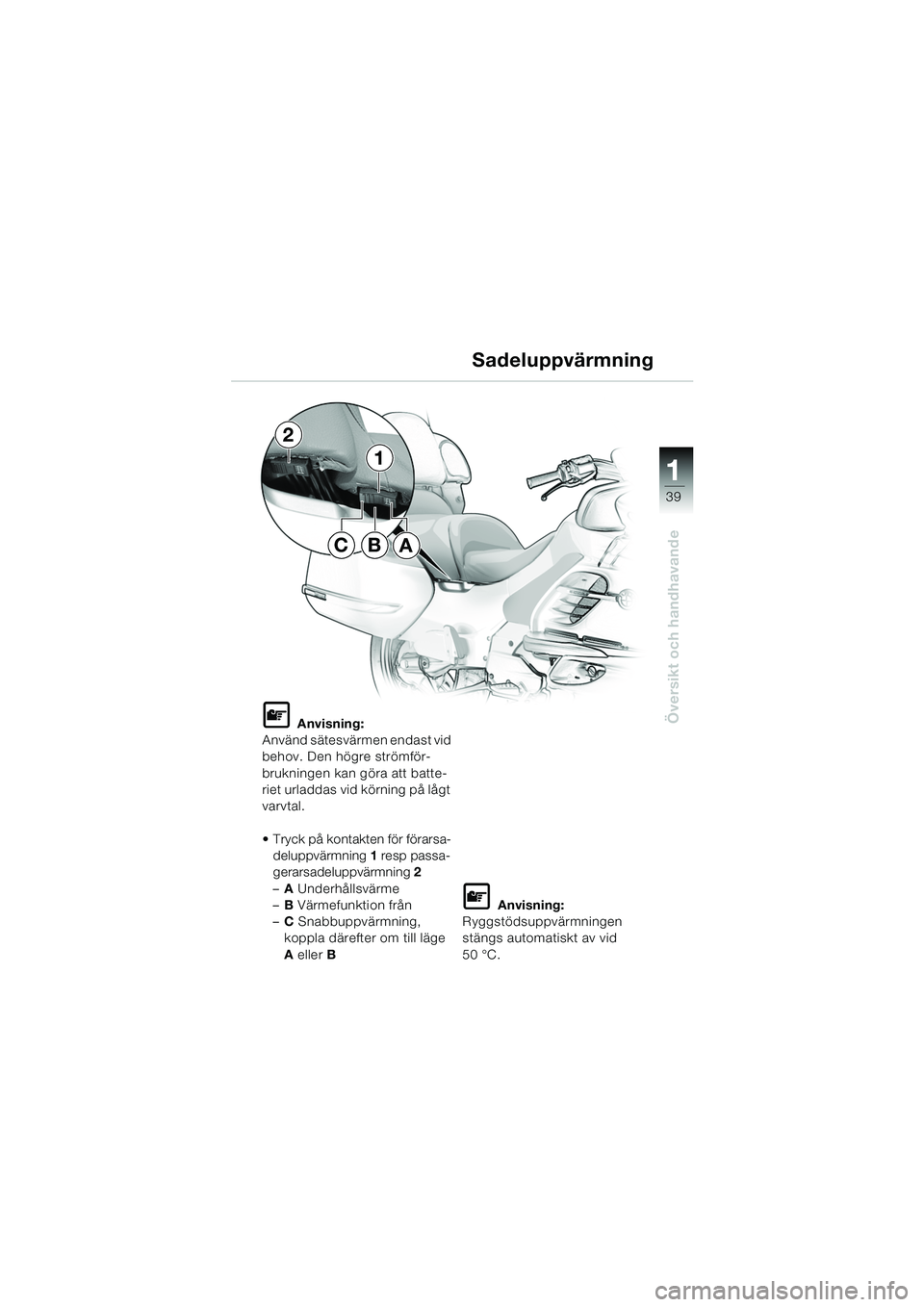

Sadeluppvärmning
L Anvisning:
Använd sätesvärmen endast vid
behov. Den högre strömför-
brukningen kan göra att batte-
riet urladdas vid körning på lågt
varvtal.
 Tryck på kontakten för förarsa-
deluppvärmning 1 resp passa-
gerarsadeluppvärmning 2
– A Underhållsvärme
– B Värmefunktion från
– C Snabbuppvärmning,
koppla därefter om till läge
A eller B
L Anvisning:
Ryggstödsuppvärmningen
stängs automatiskt av vid
50 °C.
2
1
ABC
10LTbks6.book Seite 39 Freitag, 1. Juli 2005 9:30 09

40
Översikt och handhavande
1

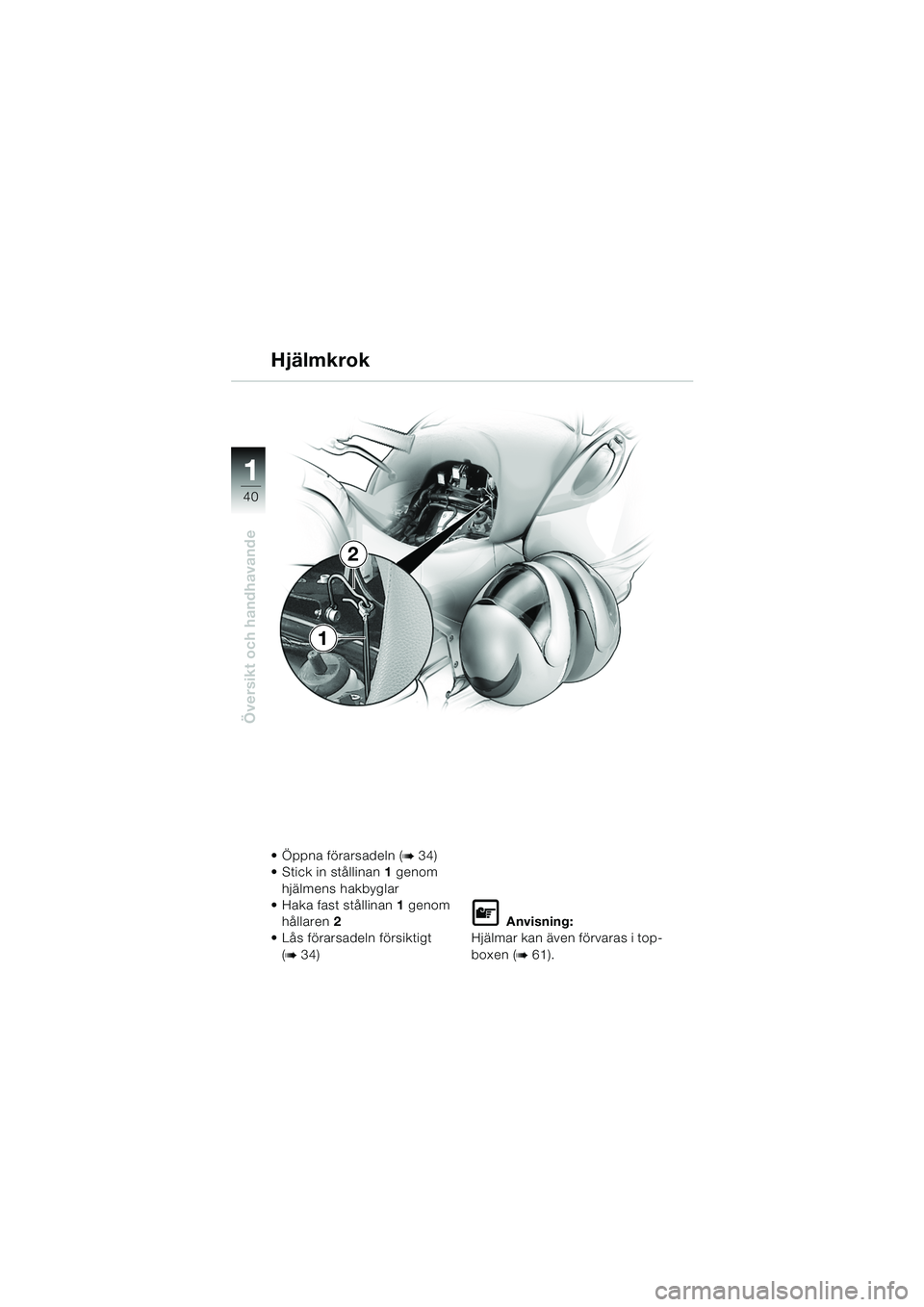

Hjälmkrok
 Öppna förarsadeln (b34)
 Stick in stållinan 1 genom
hjälmens hakbyglar
 Haka fast stållinan 1 genom
hållaren 2
 Lås förarsadeln försiktigt
(
b34)
L Anvisning:
Hjälmar kan även förvaras i top-
boxen (
b61).
1
2
10LTbks6.book Seite 40 Freitag, 1. Juli 2005 9:30 09

22
41

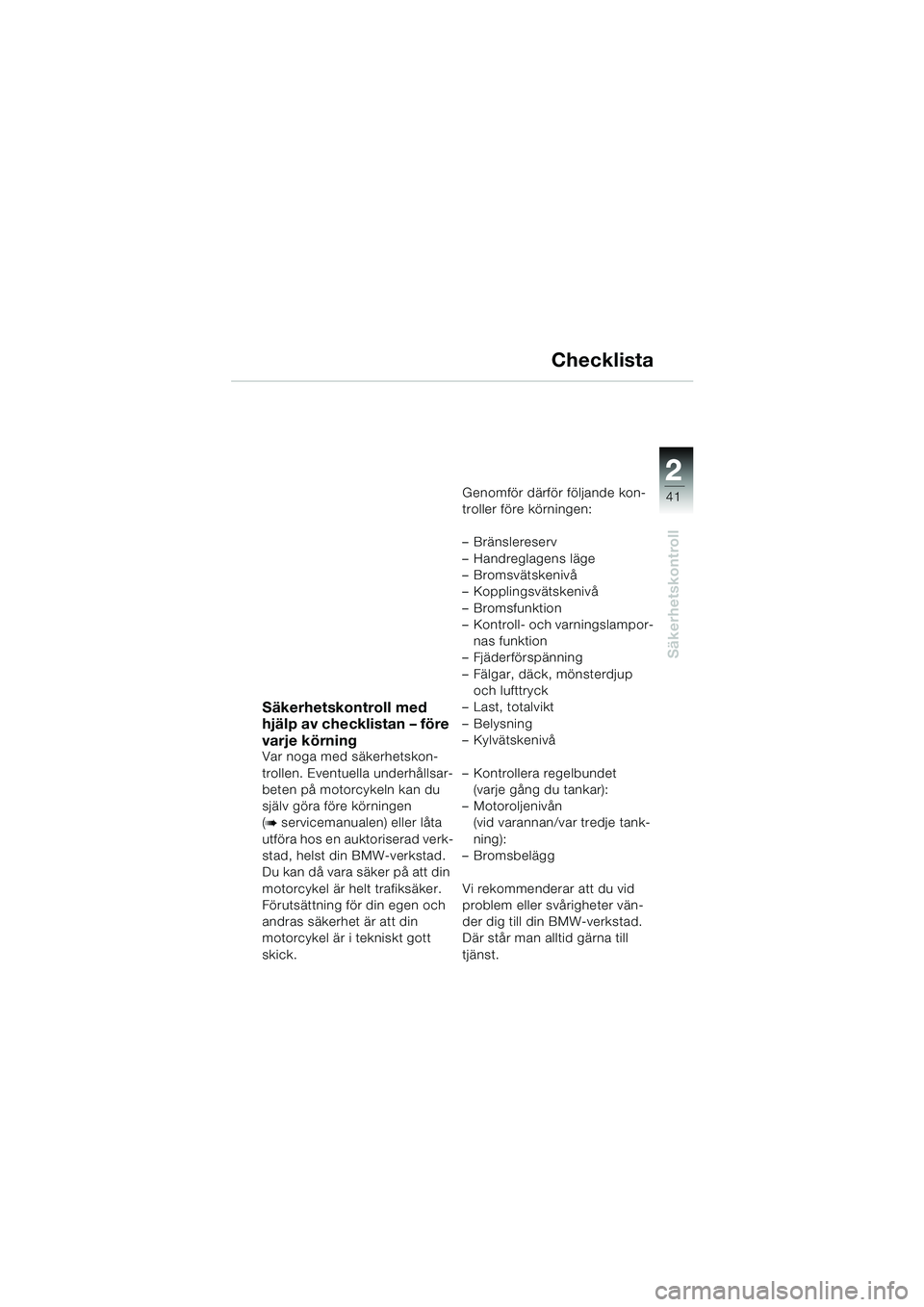

Säkerhetskontroll
Checklista
Säkerhetskontroll med
hjälp av checklistan – före
varje körning
Var noga med säkerhetskon-
trollen. Eventuella underhållsar-
beten på motorcykeln kan du
själv göra före körningen
(
bservicemanualen) eller låta
utföra hos en auktoriserad verk-
stad, helst din BMW-verkstad.
Du kan då vara säker på att din
motorcykel är helt trafiksäker.
Förutsättning för din egen och
andras säkerhet är att din
motorcykel är i tekniskt gott
skick. Genomför därför följande kon-
troller före körningen:
– Bränslereserv
– Handreglagens läge
– Bromsvätskenivå
– Kopplingsvätskenivå
– Bromsfunktion
– Kontroll- och varningslampor-
nas funktion
– Fjäderförspänning
– Fälgar, däck, mönsterdjup
och lufttryck
– Last, totalvikt
– Belysning
– Kylvätskenivå
– Kontrollera regelbundet (varje gång du tankar):
– Motoroljenivån (vid varannan/var tredje tank-
ning):
–Bromsbelägg
Vi rekommenderar att du vid
problem eller svårigheter vän-
der dig till din BMW-verkstad.
Där står man alltid gärna till
tjänst.
10LTbks6.book Seite 41 Freitag, 1. Juli 2005 9:30 09

42
Säkerhetskontroll
2

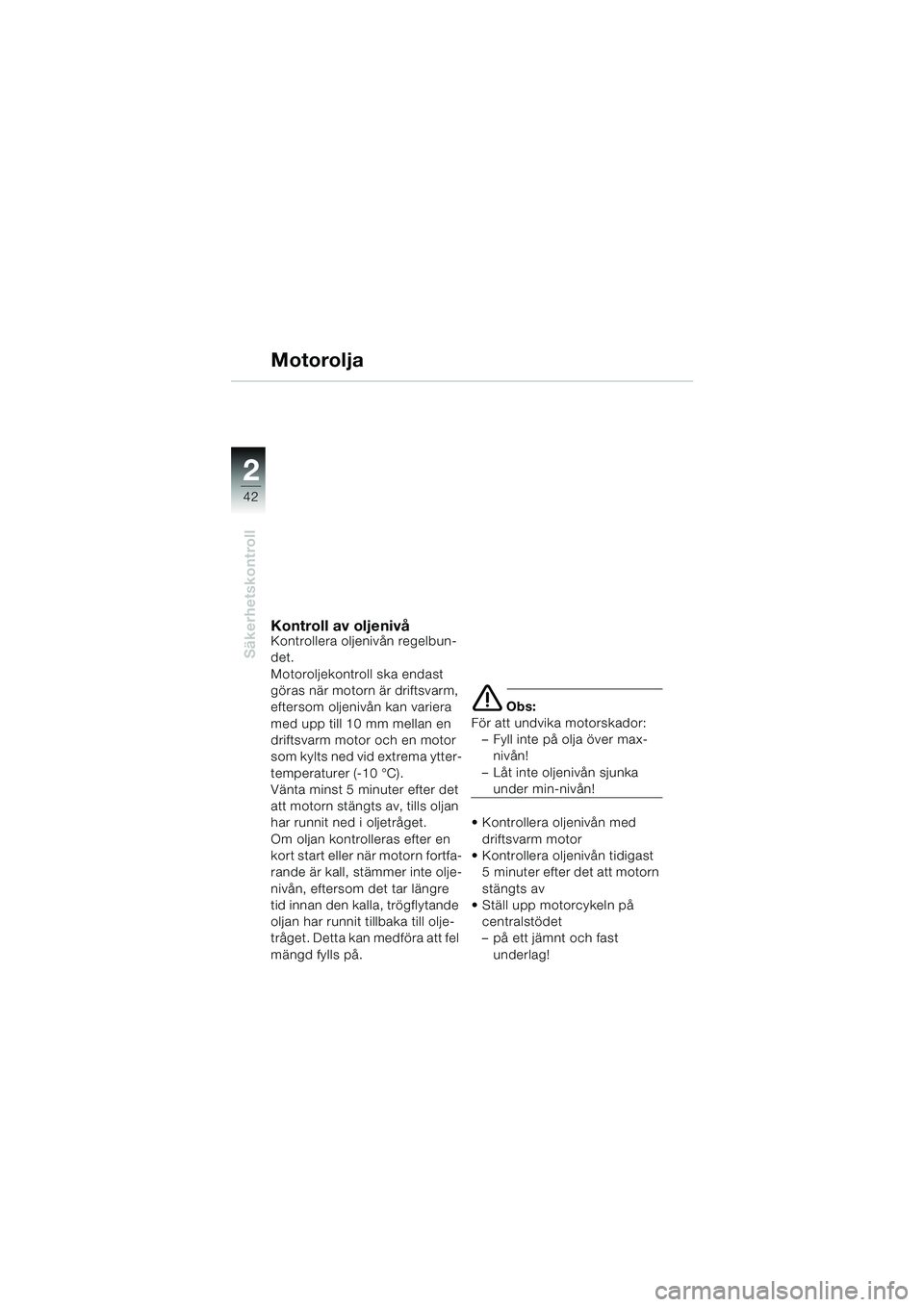

Motorolja
Kontroll av oljenivåKontrollera oljenivån regelbun-
det.
Motoroljekontroll ska endast
göras när motorn är driftsvarm,
eftersom oljenivån kan variera
med upp till 10 mm mellan en
driftsvarm motor och en motor
som kylts ned vid extrema ytter-
temperaturer (-10 °C).
Vänta minst 5 minuter efter det
att motorn stängts av, tills oljan
har runnit ned i oljetråget.
Om oljan kontrolleras efter en
kort start eller när motorn fortfa-
rande är kall, stämmer inte olje-
nivån, eftersom det tar längre
tid innan den kalla, trögflytande
oljan har runnit tillbaka till olje-
tråget. Detta kan medföra att fel
mängd fylls på.
e Obs:
För att undvika motorskador:
– Fyll inte på olja över max-nivån!
– Låt inte oljenivån sjunka
under min-nivån!
 Kontrollera oljenivån med driftsvarm motor
 Kontrollera oljenivån tidigast 5 minuter efter det att motorn
stängts av
 Ställ upp motorcykeln på
centralstödet
– på ett jämnt och fast underlag!
10LTbks6.book Seite 42 Freitag, 1. Juli 2005 9:30 09

22
43
Säkerhetskontroll
Motorolja

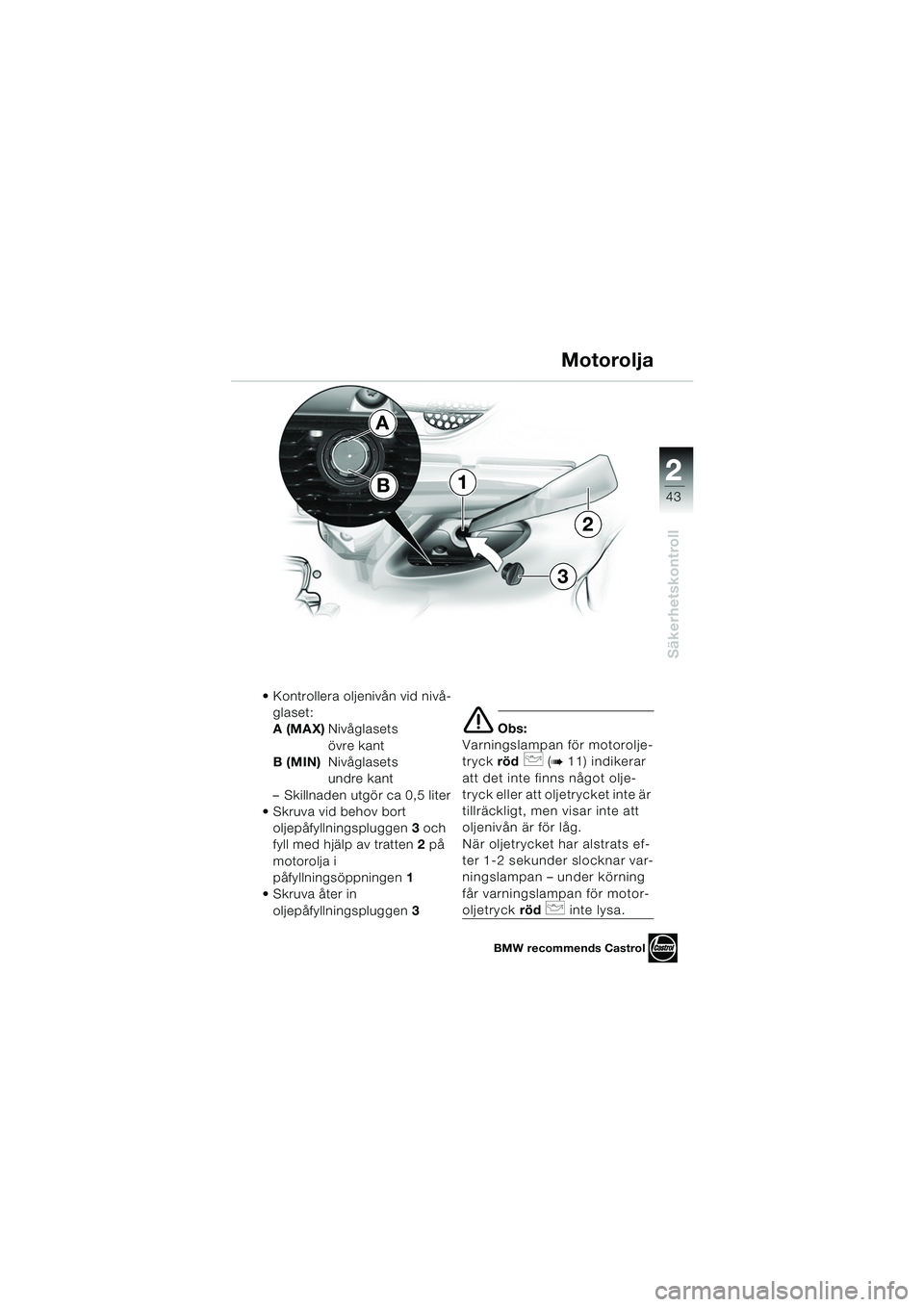

 Kontrollera oljenivån vid nivå-glaset:
A (MAX) Nivåglasets
övre kant
B (MIN) Nivåglasets
undre kant
– Skillnaden utgör ca 0,5 liter
 Skruva vid behov bort
oljepåfyllningspluggen 3 och
fyll med hjälp av tratten 2 på
motorolja i
påfyllningsöppningen 1
 Skruva åter in
oljepåfyllningspluggen 3
e Obs:
Varningslampan för motorolje-
tryck röd
p (b11) indikerar
att det inte finns något olje-
tryck eller att oljetrycket inte är
tillräckligt, men visar inte att
oljenivån är för låg.
När oljetrycket har alstrats ef-
ter 1-2 sekunder slocknar var-
ningslampan – under körning
får varningslampan för motor-
oljetryck rödp inte lysa.
1
2
3
B
A
BMW recommends Castrol
10LTbks6.book Seite 43 Freitag, 1. Juli 2005 9:30 09

44
Säkerhetskontroll
2

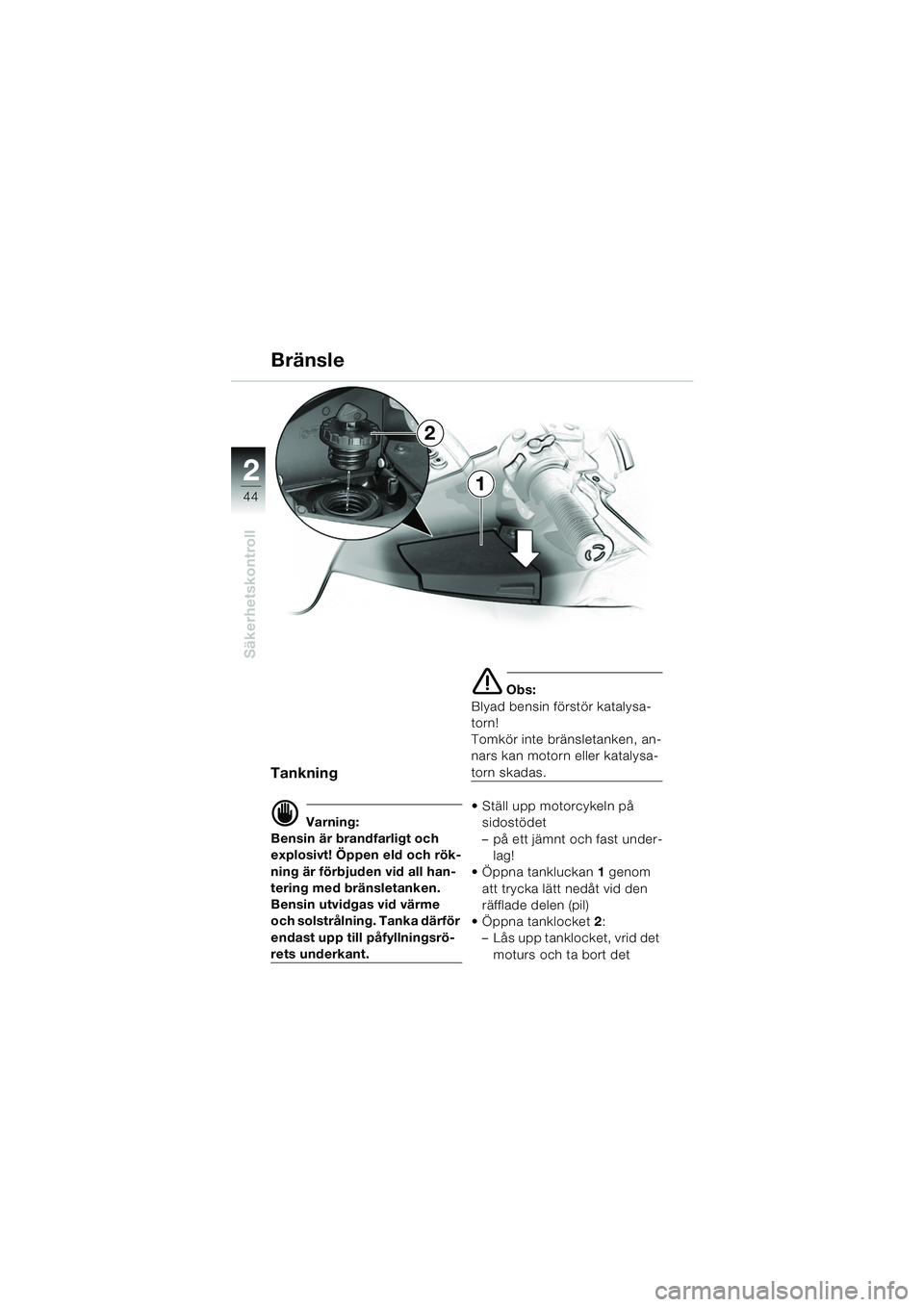

Tankning
d Varning:
Bensin är brandfarligt och
explosivt! Öppen eld och rök-
ning är förbjuden vid all han-
tering med bränsletanken.
Bensin utvidgas vid värme
och solstrålning. Tanka därför
endast upp till påfyllningsrö-
rets underkant.
e Obs:
Blyad bensin förstör katalysa-
torn!
Tomkör inte bränsletanken, an-
nars kan motorn eller katalysa-
torn skadas.
 Ställ upp motorcykeln på sidostödet
– på ett jämnt och fast under-
lag!
 Öppna tankluckan 1 genom
att trycka lätt nedåt vid den
räfflade delen (pil)
 Öppna tanklocket 2:
– Lås upp tanklocket, vrid det
moturs och ta bort det
Bränsle
1
2
10LTbks6.book Seite 44 Freitag, 1. Juli 2005 9:30 09

22
45
Säkerhetskontroll
Bränsle

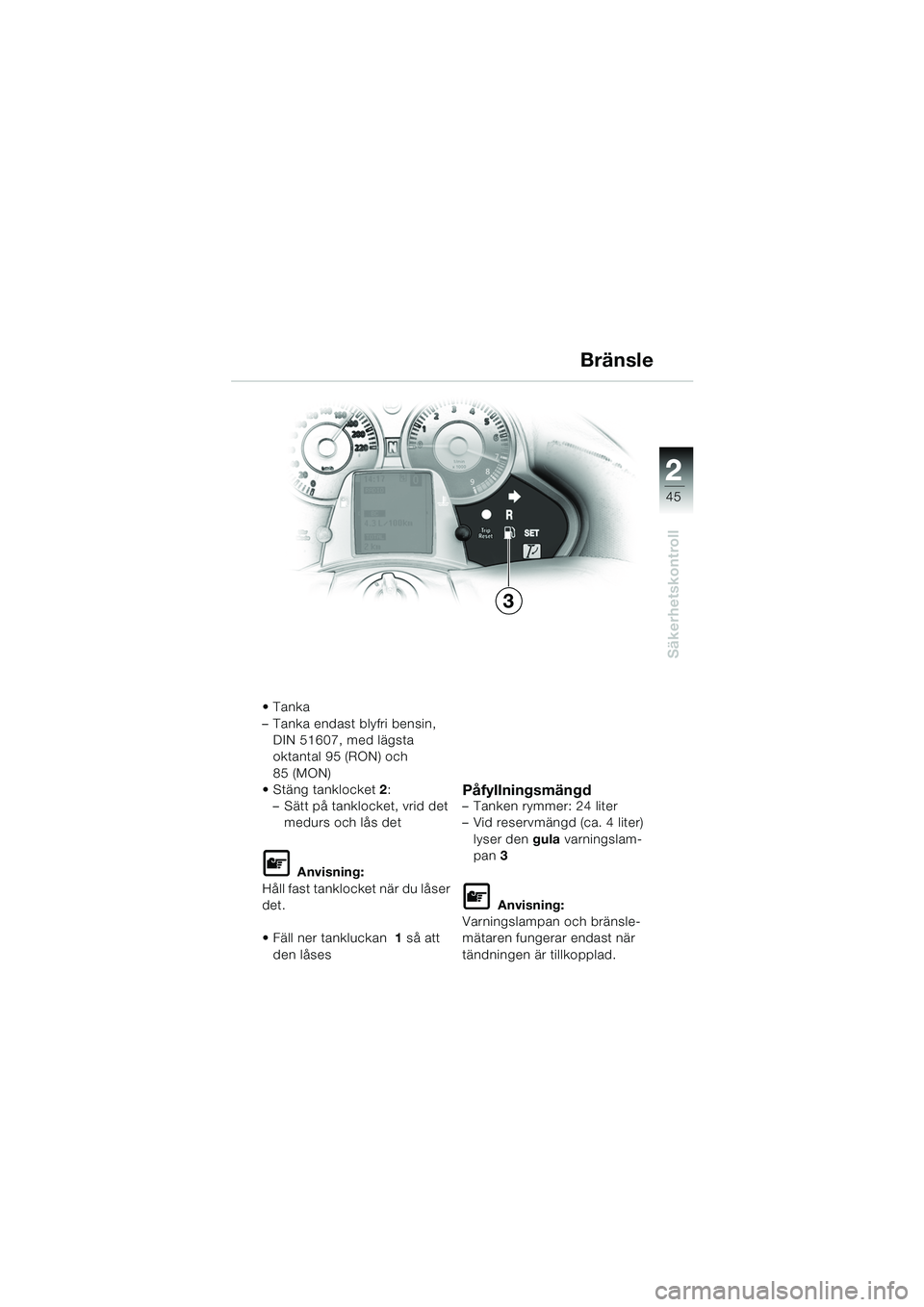

Tanka
– Tanka endast blyfri bensin, DIN 51607, med lägsta
oktantal 95 (RON) och
85 (MON)
Stäng tanklocket 2:
– Sätt på tanklocket, vrid det medurs och lås det
L Anvisning:
Håll fast tanklocket när du låser
det.
Fäll ner tankluckan 1 så att
den låses
Påfyllningsmängd–Tanken rymmer: 24liter
– Vid reservmängd (ca. 4 liter) lyser den gula varningslam-
pan 3
L Anvisning:
Varningslampan och bränsle-
mätaren fungerar endast när
tändningen är tillkopplad.
3
10LTbks6.book Seite 45 Freitag, 1. Juli 2005 9:30 09

46
Säkerhetskontroll
2
Inställning av kopplings-
reglage
e Obs:
Plötsliga förändringar av spelet
eller långsam reaktion i kopp-
lingsreglaget beror på fel i det
hydrauliska systemet.
Kontakta en auktoriserad verk-
stad, helst en BMW-verkstad,
om du misstänker att den hy-
drauliska kopplingen inte är
driftsäker.
d Varning:
Styrarmaturen får inte vridas
för mycket. Då kan luft kom-
ma in i kopplingens hydraulik-
system!
 Ställ in optimalt avstånd med inställningshjulet A:
–Läge 1: minsta avstånd
–Läge 3: största avstånd
Reglage
3
1
A
10LTbks6.book Seite 46 Freitag, 1. Juli 2005 9:30 09

22
47
Säkerhetskontroll
d Varning:
Styrarmaturen får inte vridas
för mycket. Då kan luft kom-
ma in i bromssystemet!

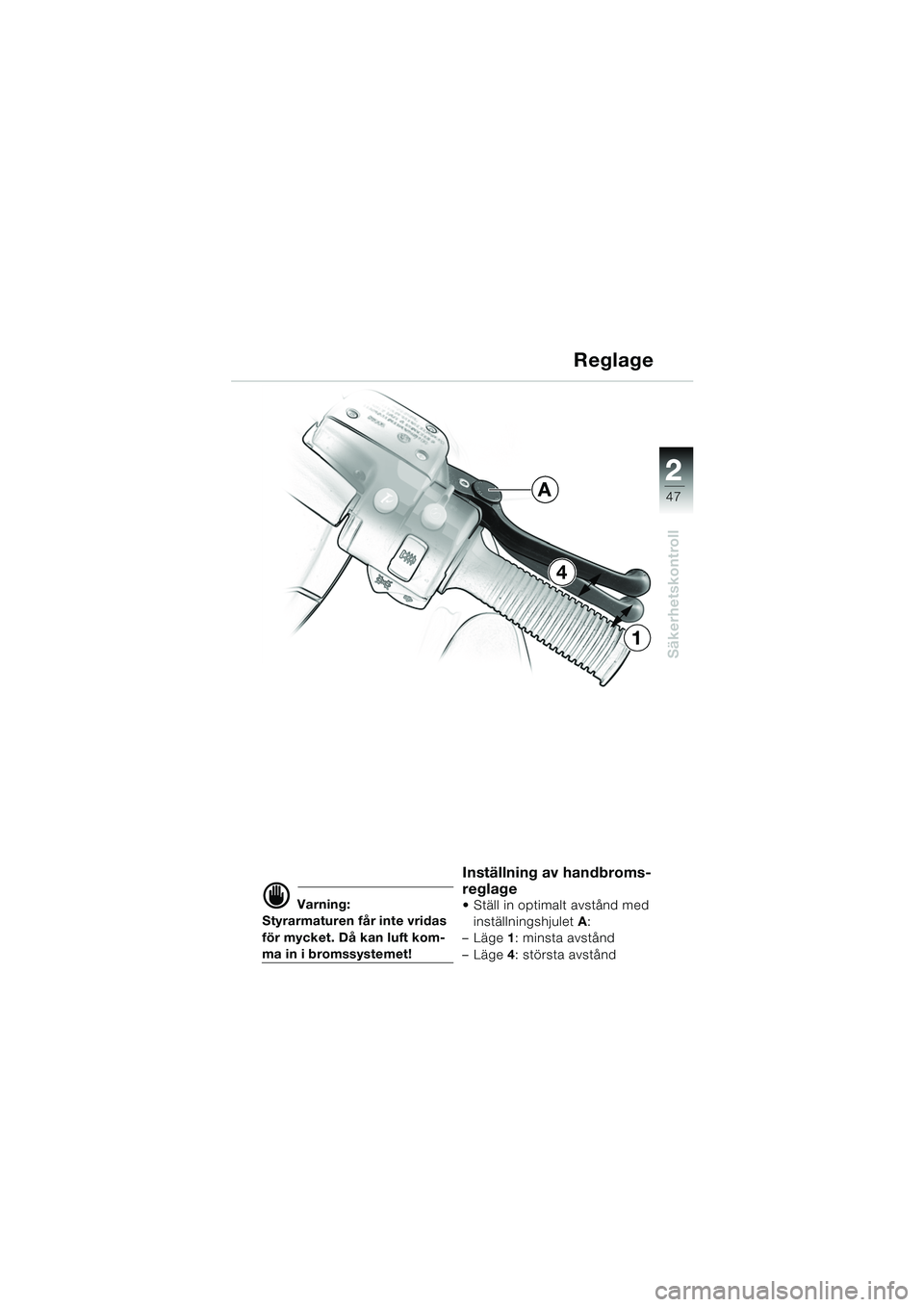

Inställning av handbroms-
reglage
 Ställ in optimalt avstånd med
inställningshjulet A:
–Läge 1: minsta avstånd
–Läge 4: största avstånd
Reglage
4
1
A
10LTbks6.book Seite 47 Freitag, 1. Juli 2005 9:30 09

48
Säkerhetskontroll
2

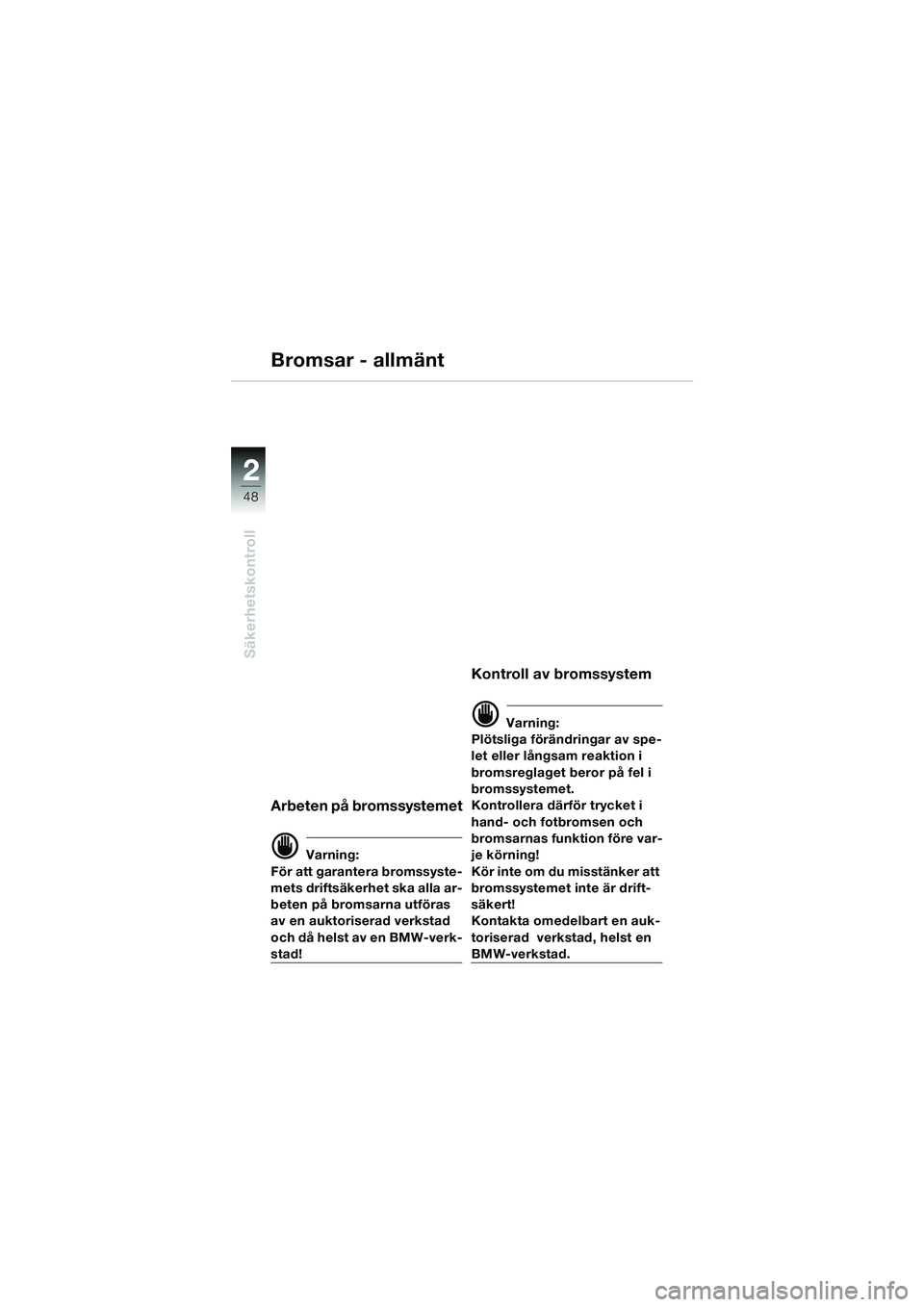

Bromsar - allmänt
Arbeten på bromssystemet
d Varning:
För att garantera bromssyste-
mets driftsäkerhet ska alla ar-
beten på bromsarna utföras
av en auktoriserad verkstad
o ch d å h el st a v e n B M W -ve r k -
stad!
Kontroll av bromssystem
d Varning:
Plötsliga förändringar av spe-
let eller långsam reaktion i
bromsreglaget beror på fel i
bromssystemet.
Kontrollera därför trycket i
hand- och fotbromsen och
bromsarnas funktion före var-
je körning!
Kör inte om du misstänker att
bromssystemet inte är drift-
säkert!
Kontakta omedelbart en auk-
toriserad verkstad, helst en
BMW-verkstad.
10LTbks6.book Seite 48 Freitag, 1. Juli 2005 9:30 09
