BMW MOTORRAD K 1200 LT 2005 Instruktionsbok (in Swedish)
Manufacturer: BMW MOTORRAD, Model Year: 2005, Model line: K 1200 LT, Model: BMW MOTORRAD K 1200 LT 2005Pages: 108, PDF Size: 8.56 MB
Page 31 of 108
29
Översikt och handhavande
1
Färddator

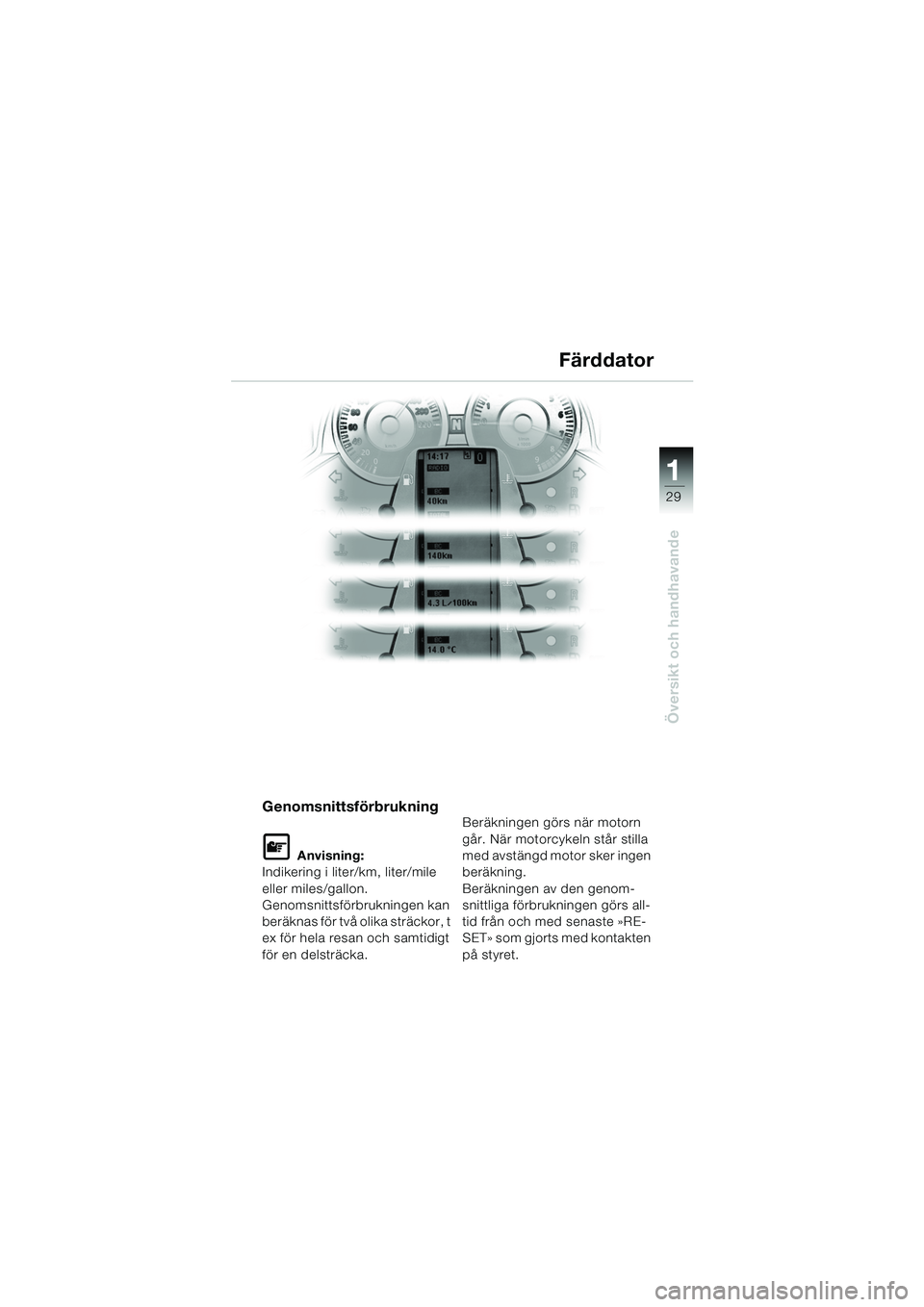

Genomsnittsförbrukning
L Anvisning:
Indikering i liter/km, liter/mile
eller miles/gallon.
Genomsnittsförbrukningen kan
beräknas för två olika sträckor, t
ex för hela resan och samtidigt
för en delsträcka. Beräkningen görs när motorn
går. När motorcykeln står stilla
med avstängd motor sker ingen
beräkning.
Beräkningen av den genom-
snittliga förbrukningen görs all-
tid från och med senaste »RE-
SET» som gjorts med kontakten
på styret.
10LTbks6.book Seite 29 Freitag, 1. Juli 2005 9:30 09
Page 32 of 108
30
Översikt och handhavande
1
Färddator

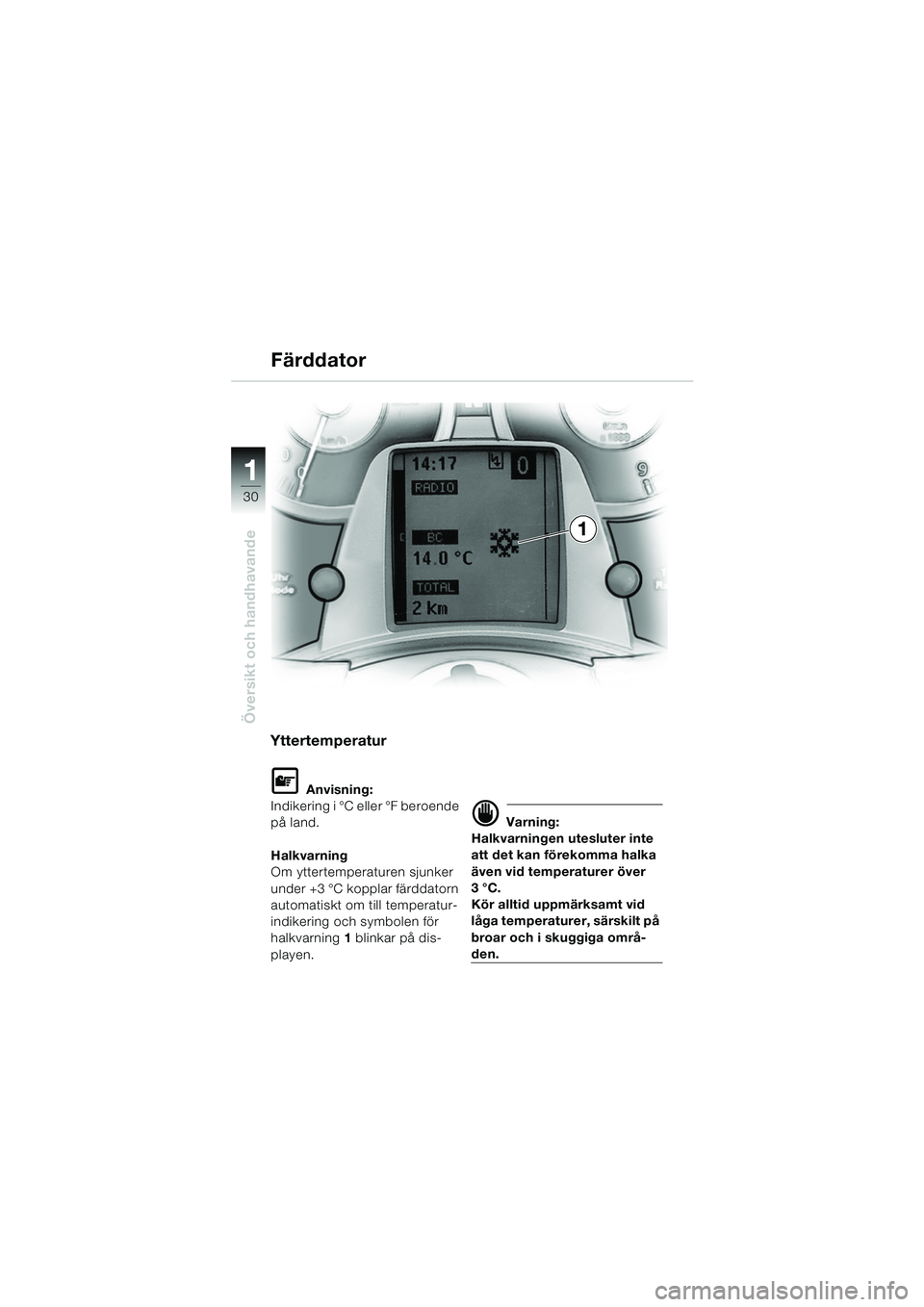

Yttertemperatur
L Anvisning:
Indikering i °C eller °F beroende
på land.
Halkvarning
Om yttertemperaturen sjunker
under +3 °C kopplar färddatorn
automatiskt om till temperatur-
indikering och symbolen för
halkvarning 1 blinkar på dis-
playen.
d Varning:
Halkvarningen utesluter inte
att det kan förekomma halka
även vid temperaturer över
3°C.
Kör alltid uppmärksamt vid
låga temperaturer, särskilt på
broar och i skuggiga områ-
den.
1
10LT01s6.fm Seite 30 Dienstag, 12. Juli 2005 9:15 09
Page 33 of 108
31
Översikt och handhavande
1
Färddator

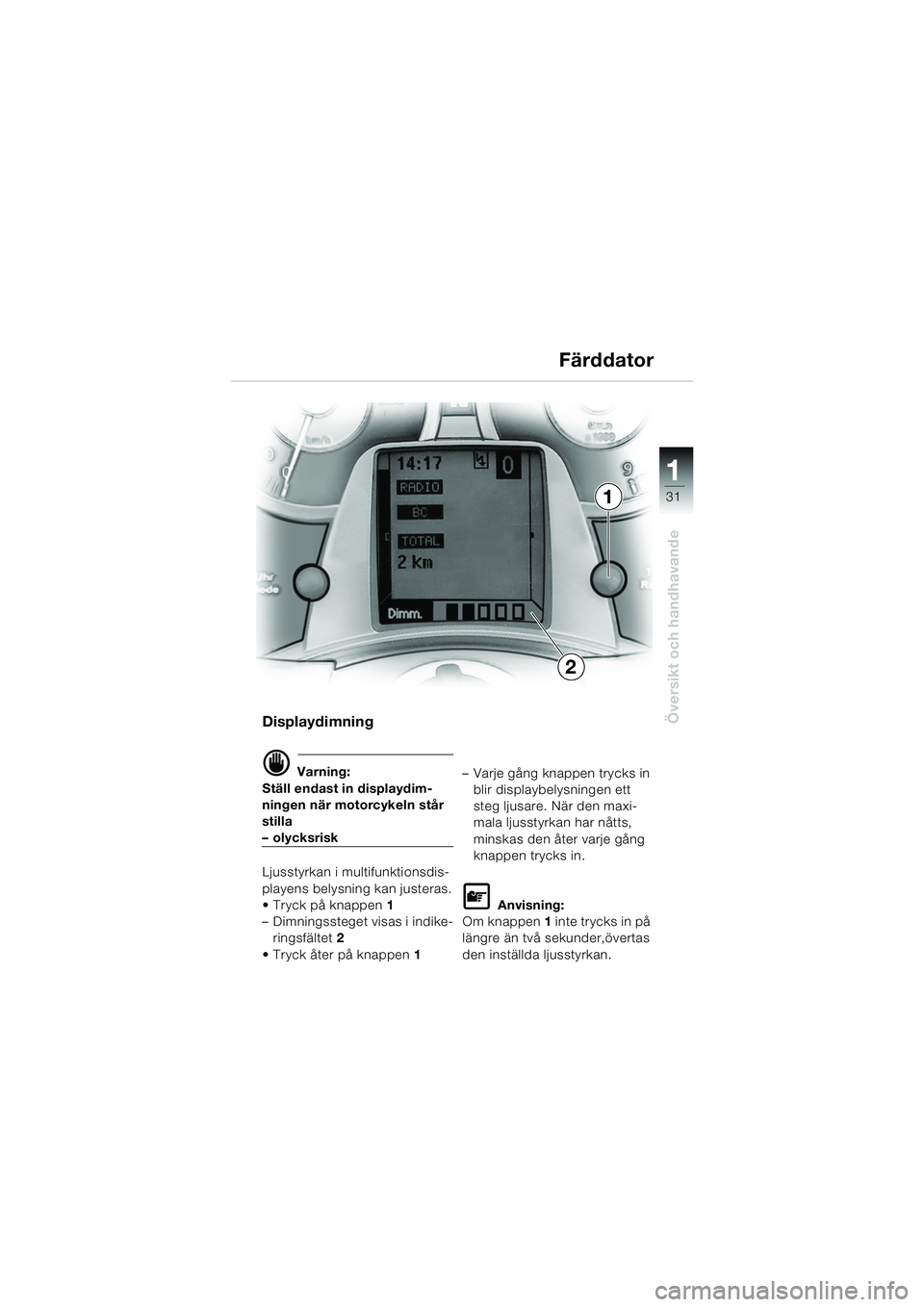

Displaydimning
d Varning:
Ställ endast in displaydim-
ningen när motorcykeln står
stilla
–olycksrisk
Ljusstyrkan i multifunktionsdis-
playens belysning kan justeras.
• Tryck på knappen 1
– Dimningssteget visas i indike- ringsfältet 2
Tryck åter på knappen 1 – Varje gång knappen trycks in
blir displaybelysningen ett
steg ljusare. När den maxi-
mala ljusstyrkan har nåtts,
minskas den åter varje gång
knappen trycks in.
L Anvisning:
Om knappen 1 inte trycks in på
längre än två sekunder,övertas
den inställda ljusstyrkan.
1
2
10LT01s6.fm Seite 31 Dienstag, 12. Juli 2005 9:14 09
Page 34 of 108
32
Översikt och handhavande
1

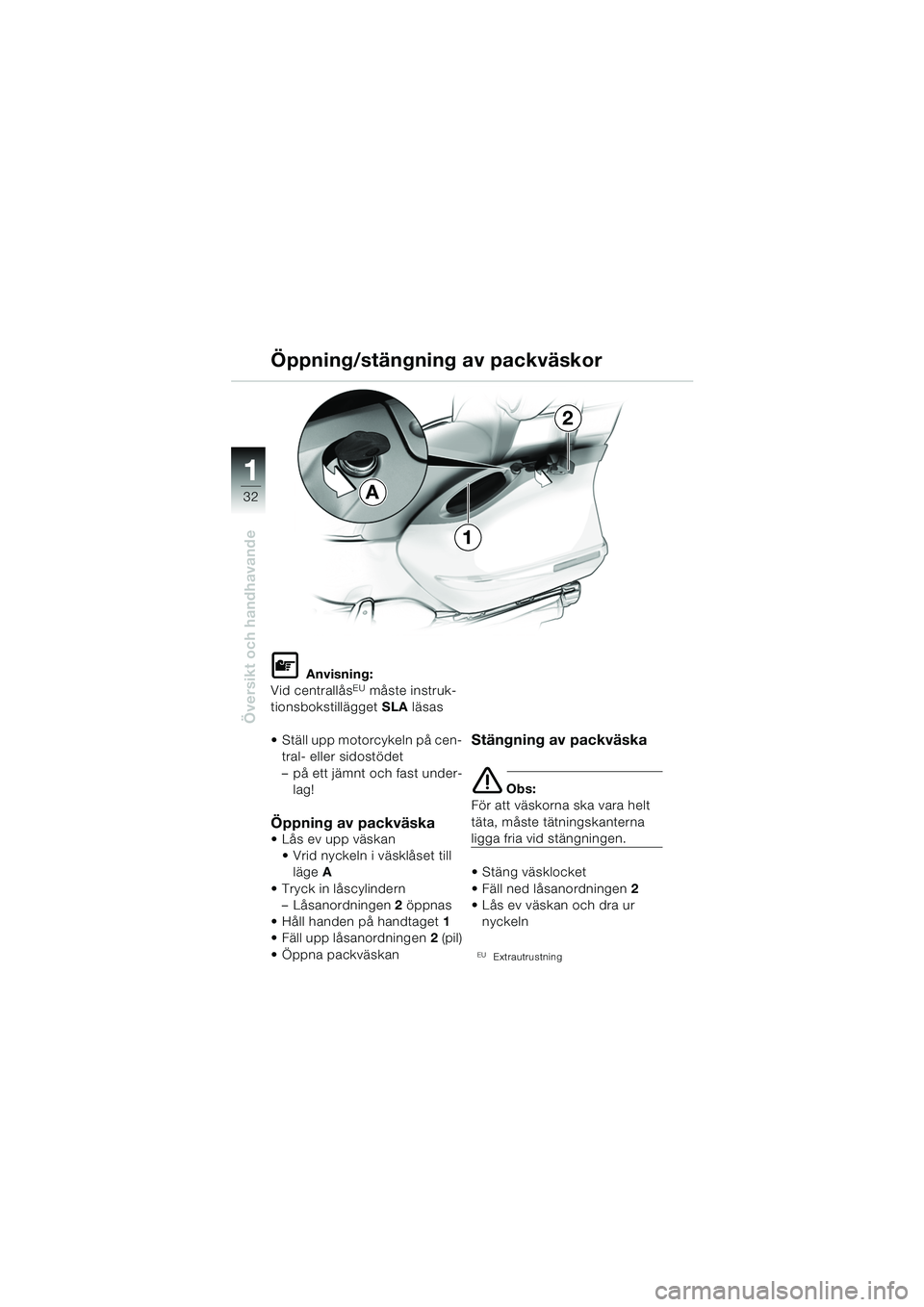

Öppning/stängning av packväskor
L Anvisning:
Vid centrallåsEU måste instruk-
tionsbokstillägget SLA läsas
Ställ upp motorcykeln på cen- tral- eller sidostödet
– på ett jämnt och fast under- lag!
Öppning av packväska Lås ev upp väskan
Vrid nyckeln i väsklåset till läge A
Tryck in låscylindern – Låsanordningen 2 öppnas
Håll handen på handtaget 1
Fäll upp låsanordningen 2 (pil)
Öppna packväskan
Stängning av packväska
e Obs:
För att väskorna ska vara helt
täta, måste tätningskanterna
ligga fria vid stängningen.
Stäng väsklocket
Fäll ned låsanordningen 2
Lås ev väskan och dra ur
nyckeln
EUExtrautrustning
A
1
2
10LTbks6.book Seite 32 Freitag, 1. Juli 2005 9:30 09
Page 35 of 108
33
Översikt och handhavande
1

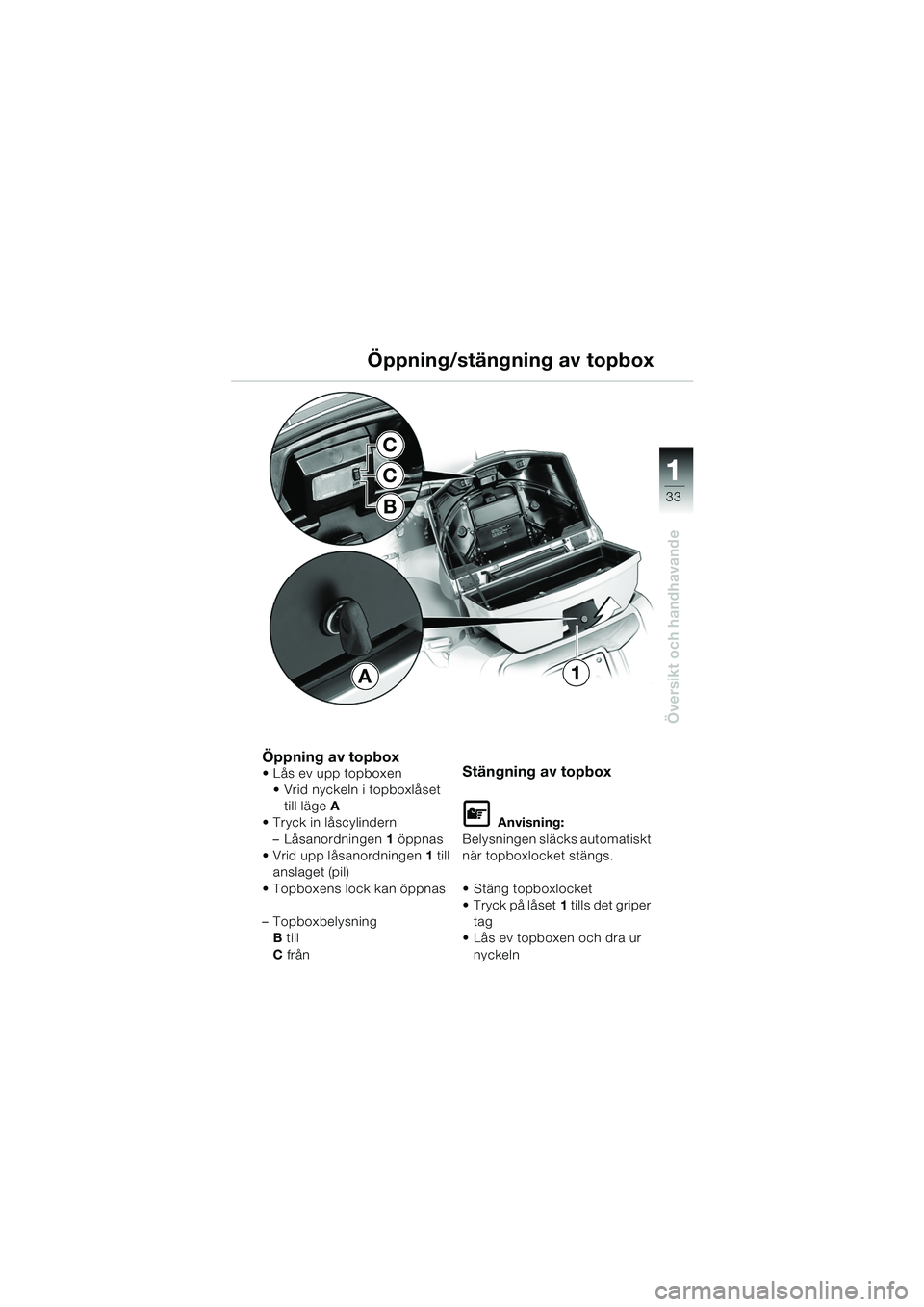

Öppning/stängning av topbox
Öppning av topbox Lås ev upp topboxen Vrid nyckeln i topboxlåset
till läge A
Tryck in låscylindern
– Låsanordningen 1 öppnas
Vrid upp låsanordningen 1 till
anslaget (pil)
Topboxens lock kan öppnas
– Topboxbelysning B till
C frånStängning av topbox
L Anvisning:
Belysningen släcks automatiskt
när topboxlocket stängs.
Stäng topboxlocket
Tryck på låset 1 tills det griper
tag
Lås ev topboxen och dra ur
nyckeln
A1
C
C
B
10LTbks6.book Seite 33 Freitag, 1. Juli 2005 9:30 09
Page 36 of 108
34
Översikt och handhavande
1
Förarsadel

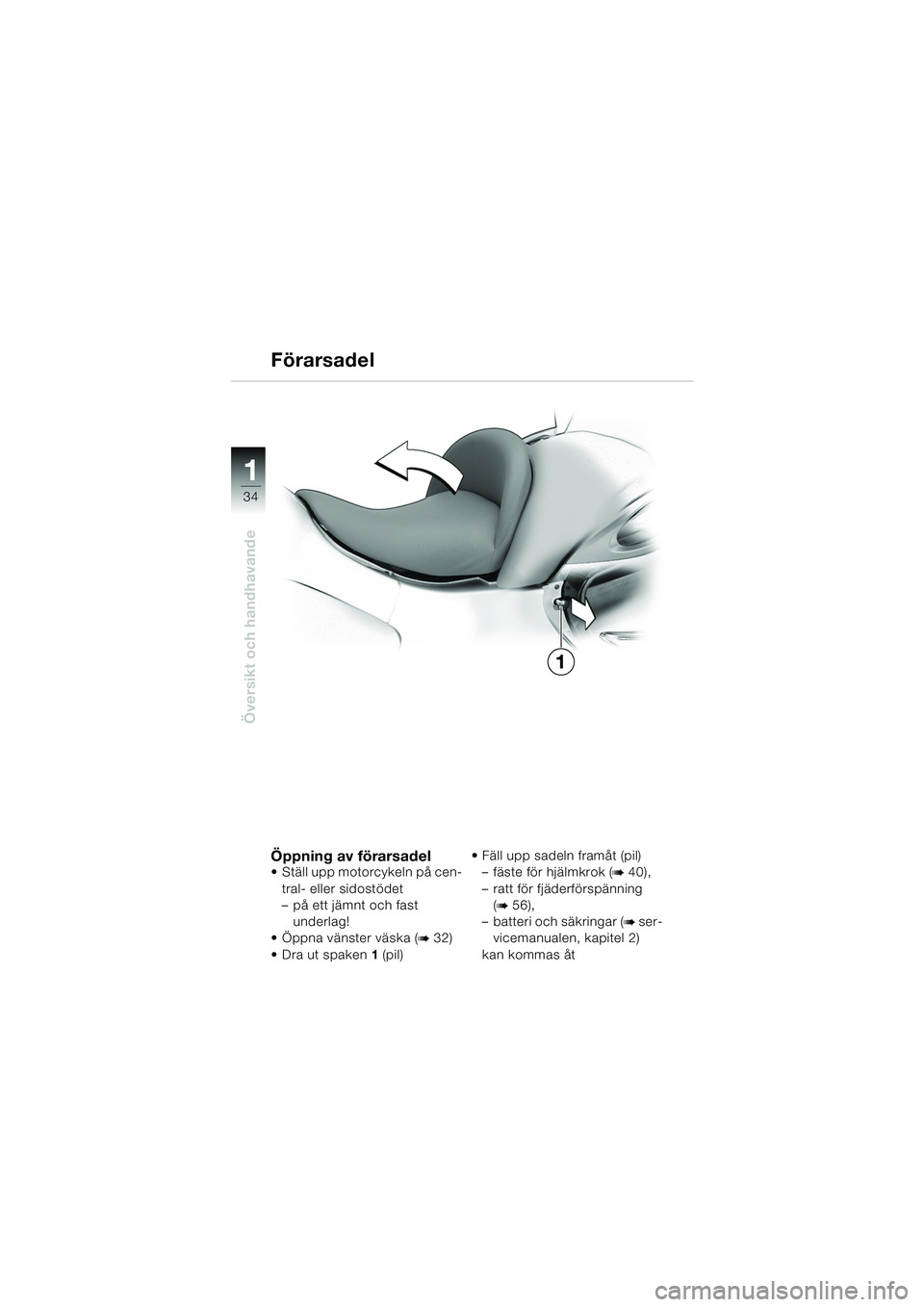

Öppning av förarsadel Ställ upp motorcykeln på cen-tral- eller sidostödet
– på ett jämnt och fast underlag!
Öppna vänster väska (
b32)
Dra ut spaken 1 (pil) Fäll upp sadeln framåt (pil)
– fäste för hjälmkrok (
b40),
– ratt för fjäderförspänning (
b56),
– batteri och säkringar (
b ser-
vicemanualen, kapitel 2)
kan kommas åt
1
10LTbks6.book Seite 34 Freitag, 1. Juli 2005 9:30 09
Page 37 of 108
35
Översikt och handhavande
1
B
A

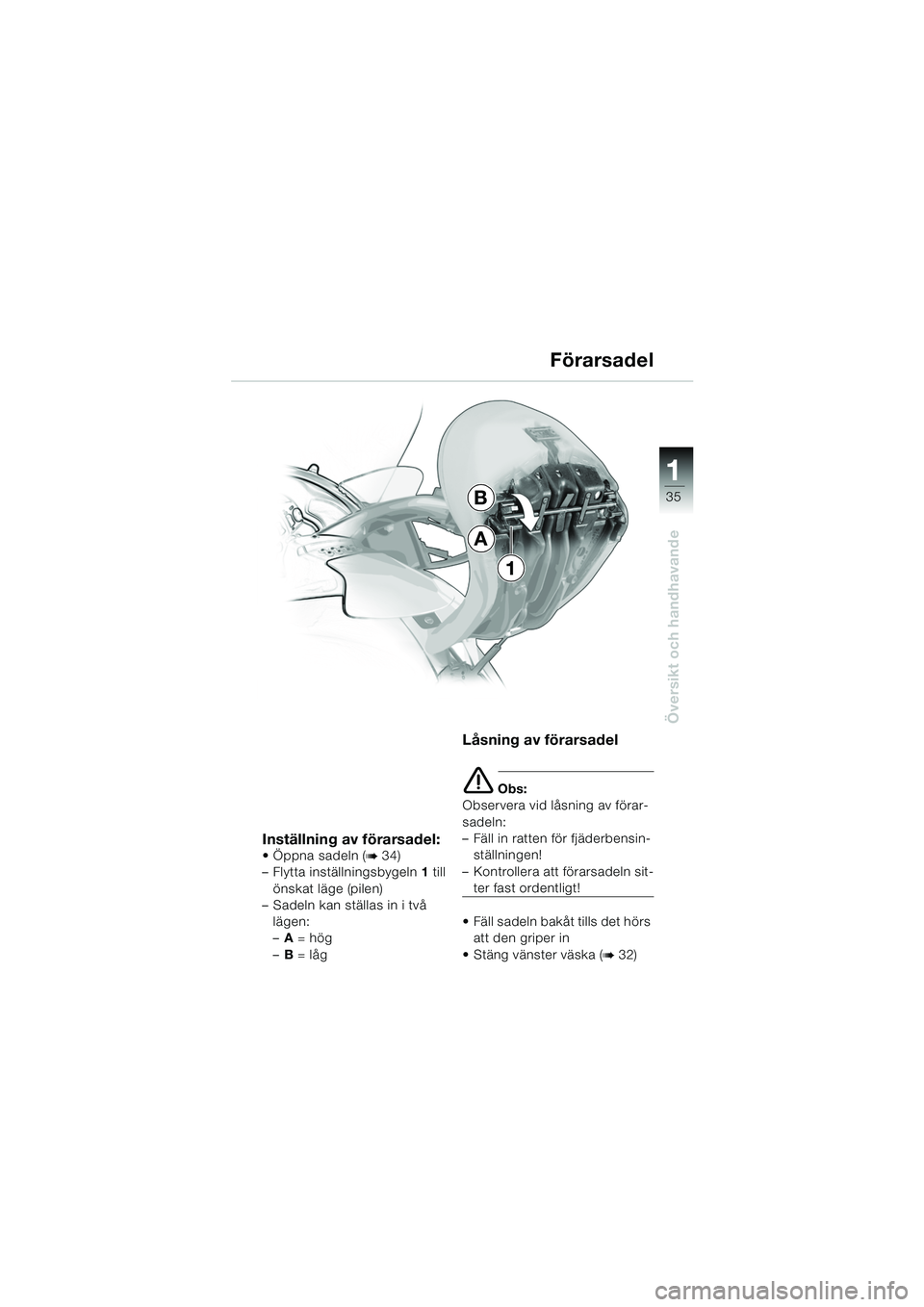

1Förarsadel
Inställning av förarsadel:
Öppna sadeln (b34)
– Flytta inställningsbygeln 1 till
önskat läge (pilen)
– Sadeln kan ställas in i två
lägen:
–A = hög
– B = låg
Låsning av förarsadel
e Obs:
Observera vid låsning av förar-
sadeln:
– Fäll in ratten för fjäderbensin-
ställningen!
– Kontrollera att förarsadeln sit-
ter fast ordentligt!
Fäll sadeln bakåt tills det hörs att den griper in
Stäng vänster väska (
b32)
10LTbks6.book Seite 35 Freitag, 1. Juli 2005 9:30 09
Page 38 of 108
36
Översikt och handhavande
1

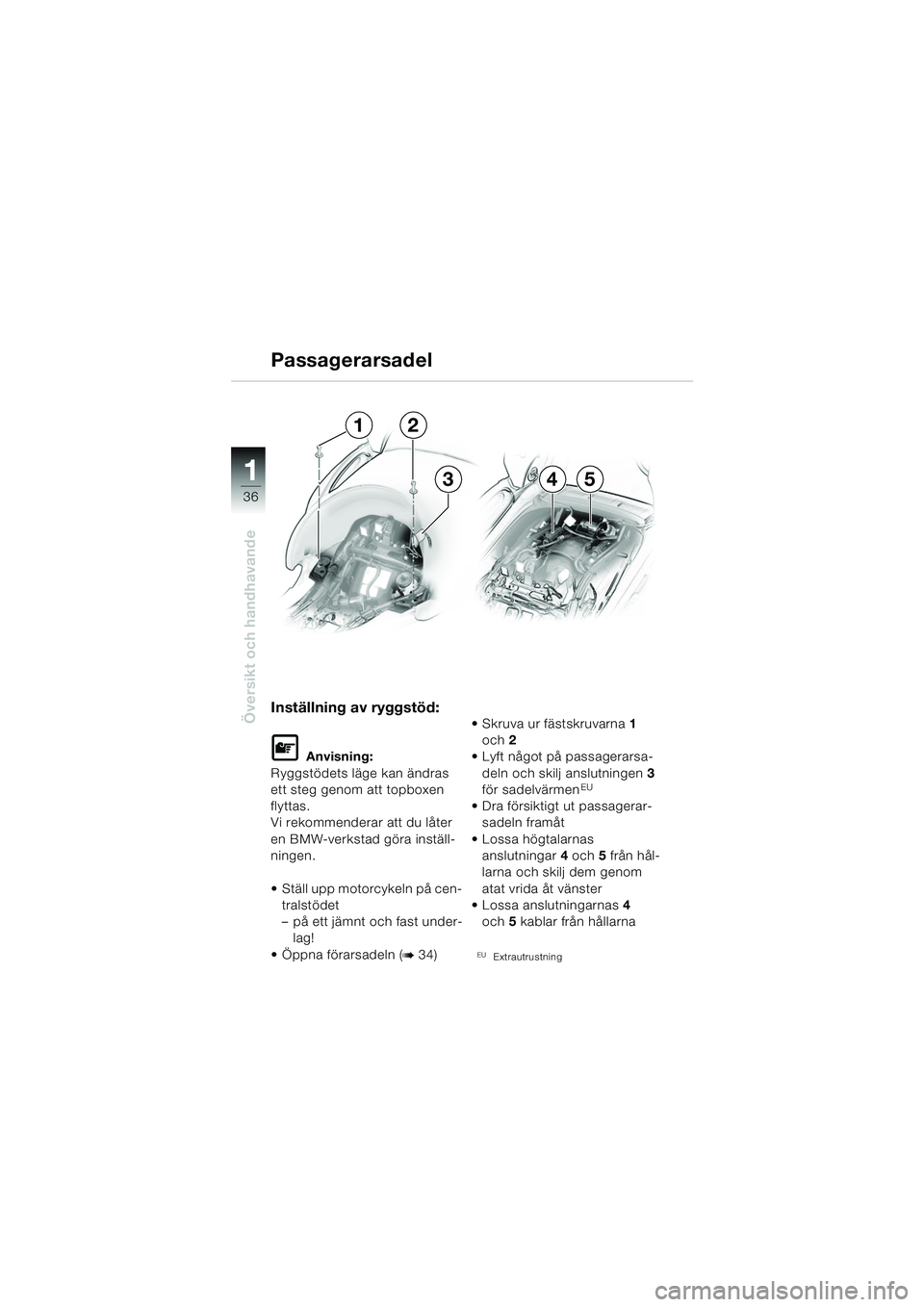

Inställning av ryggstöd:
L Anvisning:
Ryggstödets läge kan ändras
ett steg genom att topboxen
flyttas.
Vi rekommenderar att du låter
en BMW-verkstad göra inställ-
ningen.
Ställ upp motorcykeln på cen- tralstödet
– på ett jämnt och fast under- lag!
Öppna förarsadeln (
b34) Skruva ur fästskruvarna
1
och 2
Lyft något på passagerarsa- deln och skilj anslutningen 3
för sadelvärmen
EU
Dra försiktigt ut passagerar- sadeln framåt
Lossa högtalarnas anslutningar 4 och 5 från hål-
larna och skilj dem genom
atat vrida åt vänster
Lossa anslutningarnas 4
och 5 kablar från hållarna
EUExtrautrustning
Passagerarsadel
45
12
3
10LTbks6.book Seite 36 Freitag, 1. Juli 2005 9:30 09
Page 39 of 108
37
Översikt och handhavande
1
Passagerarsadel

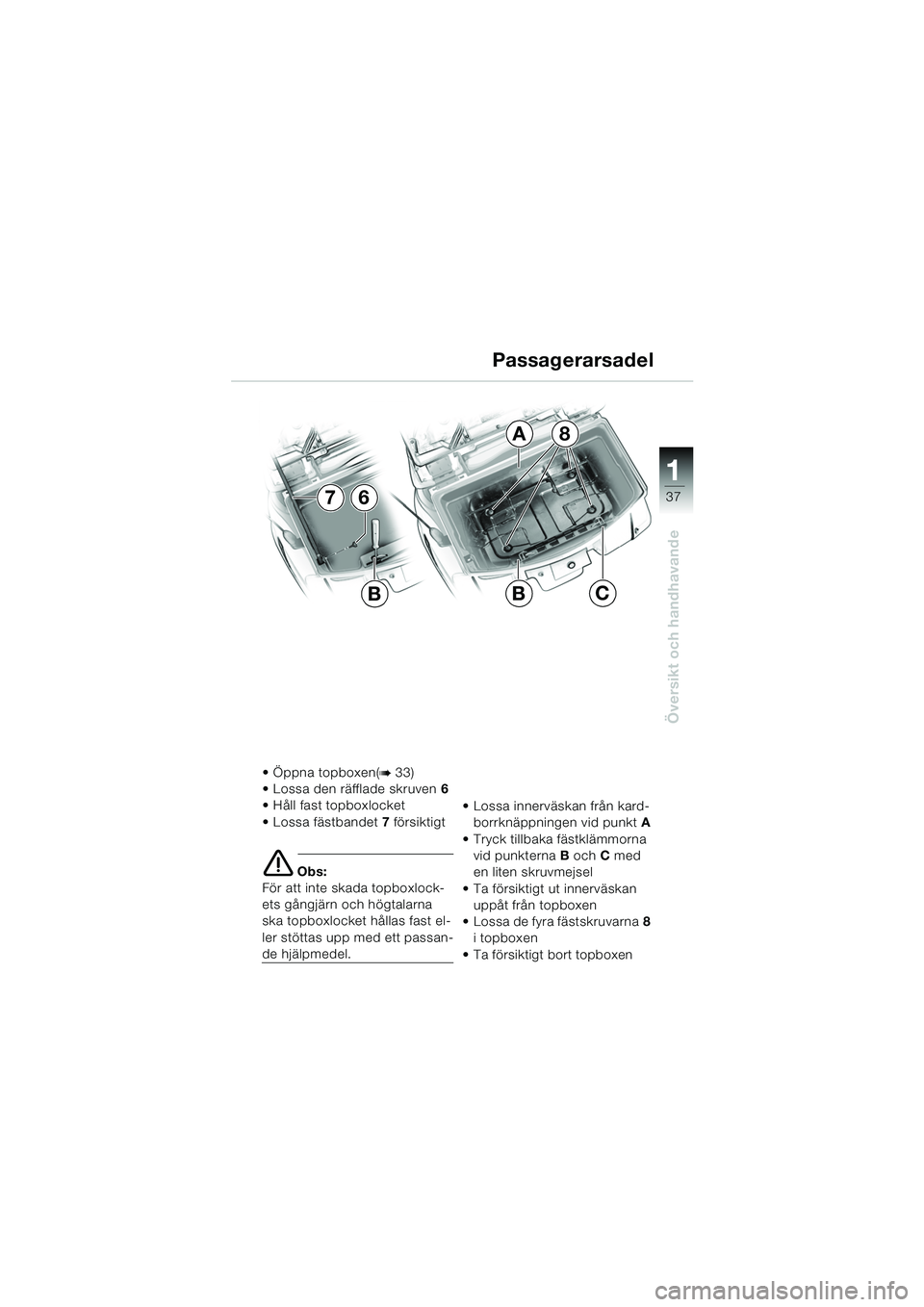

Öppna topboxen(b33)
Lossa den räfflade skruven 6
Håll fast topboxlocket
Lossa fästbandet 7 försiktigt
e Obs:
För att inte skada topboxlock-
ets gångjärn och högtalarna
ska topboxlocket hållas fast el-
ler stöttas upp med ett passan-
de hjälpmedel. Lossa innerväskan från kard-
borrknäppningen vid punkt A
Tryck tillbaka fästklämmorna vid punkterna B och C med
en liten skruvmejsel
Ta försiktigt ut innerväskan uppåt från topboxen
Lossa de fyra fästskruvarna 8
i topboxen
Ta försiktigt bort topboxen
7
A
C
6
BB
8
10LTbks6.book Seite 37 Freitag, 1. Juli 2005 9:30 09
Page 40 of 108
38
Översikt och handhavande
1
Passagerarsadel

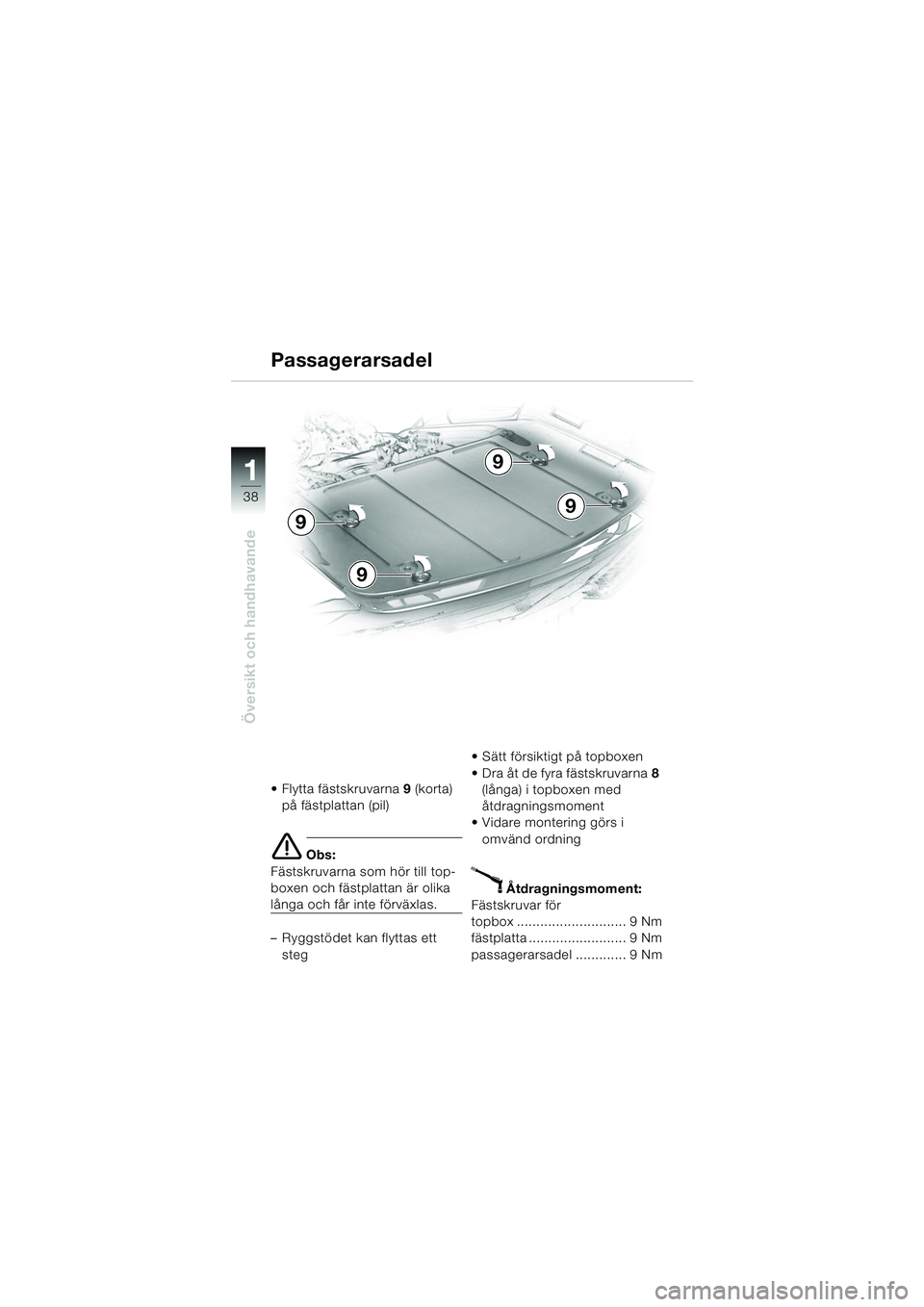

Flytta fästskruvarna9 (korta)
på fästplattan (pil)
e Obs:
Fästskruvarna som hör till top-
boxen och fästplattan är olika
långa och får inte förväxlas.
– Ryggstödet kan flyttas ett steg Sätt försiktigt på topboxen
Dra åt de fyra fästskruvarna
8
(långa) i topboxen med
åtdragningsmoment
Vidare montering görs i
omvänd ordning
X Åtdragningsmoment:
Fästskruvar för
topbox ............................ 9 Nm
fästplatta ......................... 9 Nm
passagerarsadel ............. 9 Nm
9
9
9
9
10LTbks6.book Seite 38 Freitag, 1. Juli 2005 9:30 09
