19Vue d’ensemble
Vue d'ensemble côté
gauche1Réservoir de liquide
d'embrayage (
b
97)
2 Réglage de la précharge
des ressorts arrière (
b
47)
3 Serrure de la selle (
b
43)
en dessous du feu arrière
4 Réglage des amortisseurs
arrière (
b
48)
5 Prise de courant (
b
80)
6 Orifice de remplissage du
liquide de refroidissement
(
b
92)

Vue d’ensemble110

111Vue d’ensemble

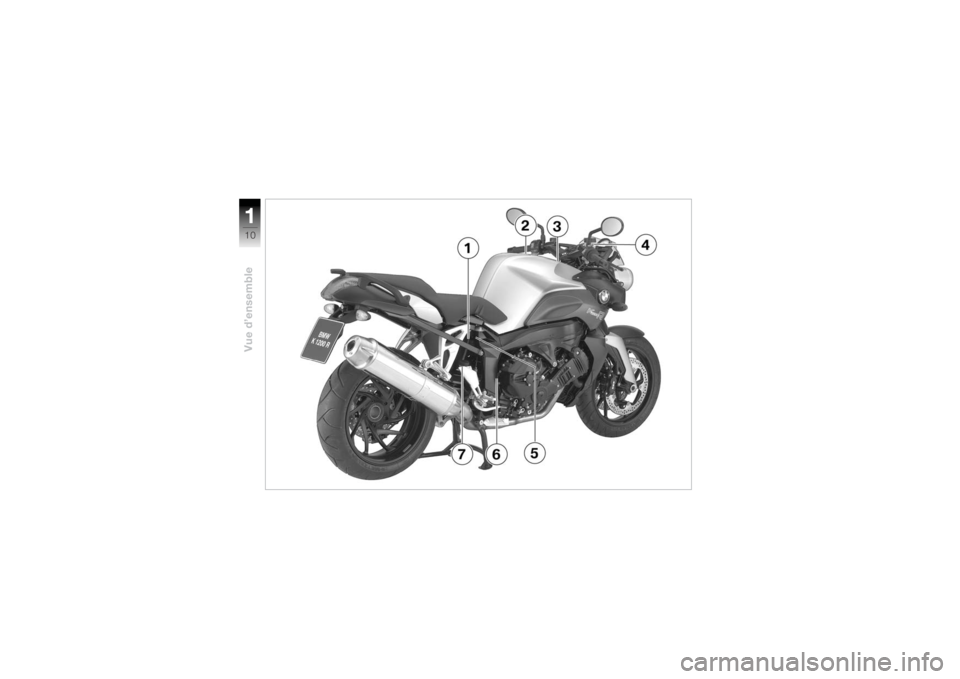

Vue d'ensemble côté
droit1Indicateur de niveau
d’huile moteur (
b
89)
2 Orifice de remplissage du
réservoir d'essence
3 Compartiment à batterie
(
b
116)
4 Réservoir de liquide de
frein avant (
b
95)
5 Plaque constructeur
6 Numéro de châssis
7 Réservoir de liquide de
frein arrière (b
95)

Vue d’ensemble112

113Vue d’ensemble

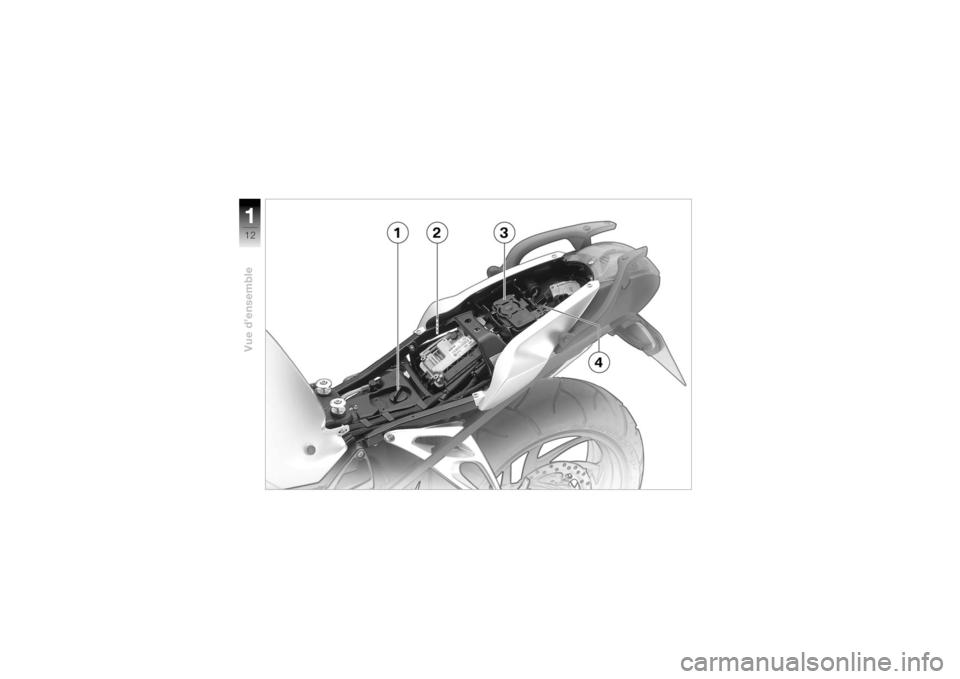

Sous la selle1Orifice de remplissage de
l’huile moteur (
b
91)
2 Outillage de bord (b
89)
3 Alarme antivol
EO
4Support de casque (
b
45)

Vue d’ensemble114

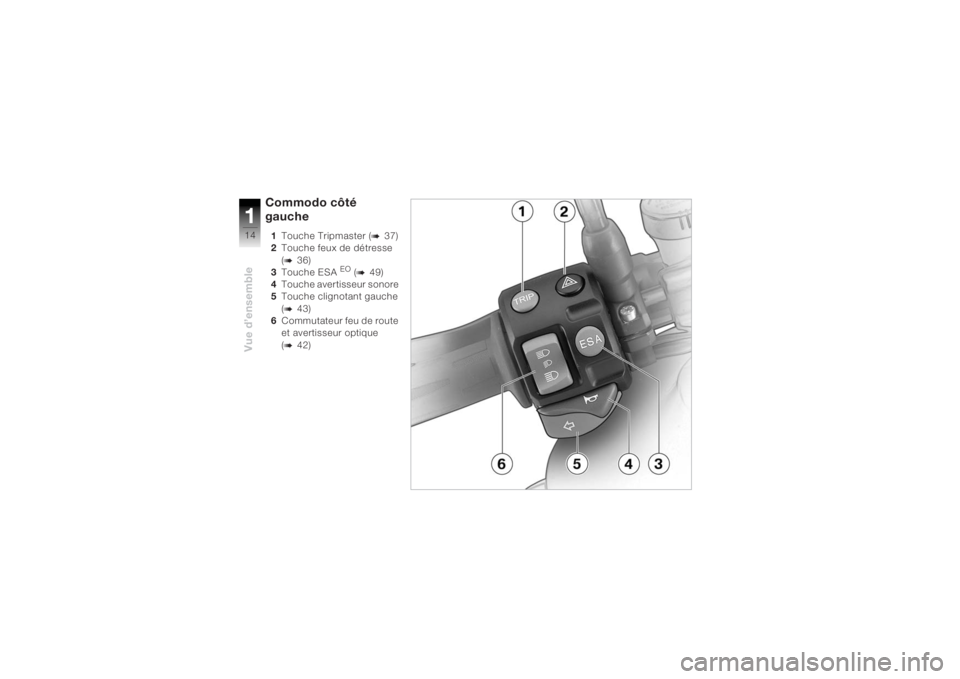

Commodo côté
gauche1Touche Tripmaster (
b
37)
2 Touche feux de détresse
(
b
36)
3 Touche ESA
EO (b
49)
4 Touche avertisseur sonore
5 Touche clignotant gauche
(
b
43)
6 Commutateur feu de route
et avertisseur optique
(
b
42)

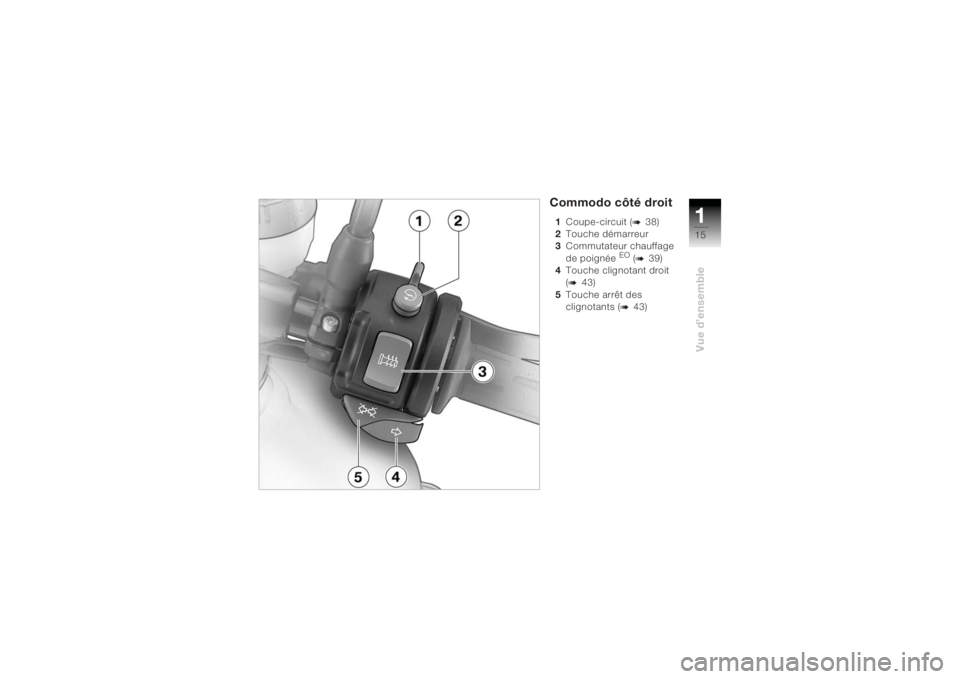

115Vue d’ensemble
Commodo côté droit1Coupe-circuit (
b
38)
2 Touche démarreur
3 Commutateur chauffage
de poignée
EO (b
39)
4 Touche clignotant droit
(
b
43)
5 Touche arrêt des
clignotants (
b
43)

Vue d’ensemble116

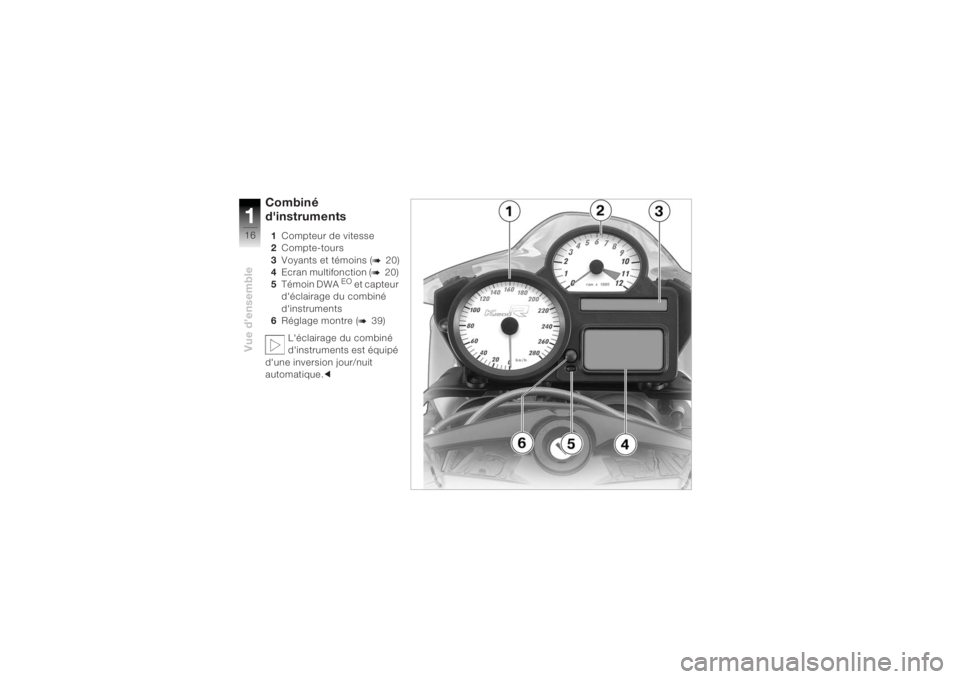

Combiné
d'instruments1Compteur de vitesse
2 Compte-tours
3 Voyants et témoins (
b
20)
4 Ecran multifonction (
b
20)
5 Témoin DWA
EO et capteur
d'éclairage du combiné
d'instruments
6 Réglage montre (b
39)
L'éclairage du combiné
d'instruments est équipé
d'une inversion jour/nuit
automatique. c

117Vue d’ensemble

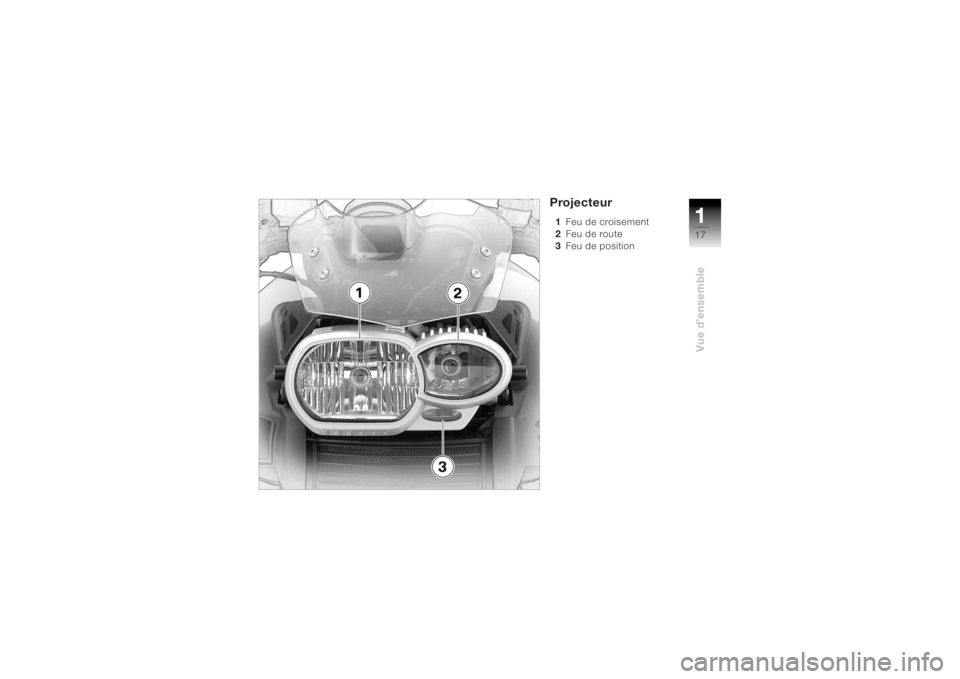

Projecteur1Feu de croisement
2 Feu de route
3 Feu de position

Vue d’ensemble118
