Vues d'ensemble
Vues d'ensemble
Vue d'ensemble côté gauche........ 11
Vue d'ensemble côté droit ........... 13
Sous la selle . . ....................... 15
Commodo côté gauche . . ............ 16
Commodo côté droit ................. 17
Combiné d'instruments . . ............ 18
Projecteur ........................... 19
29zVues d'ensemble

210zVues d'ensemble

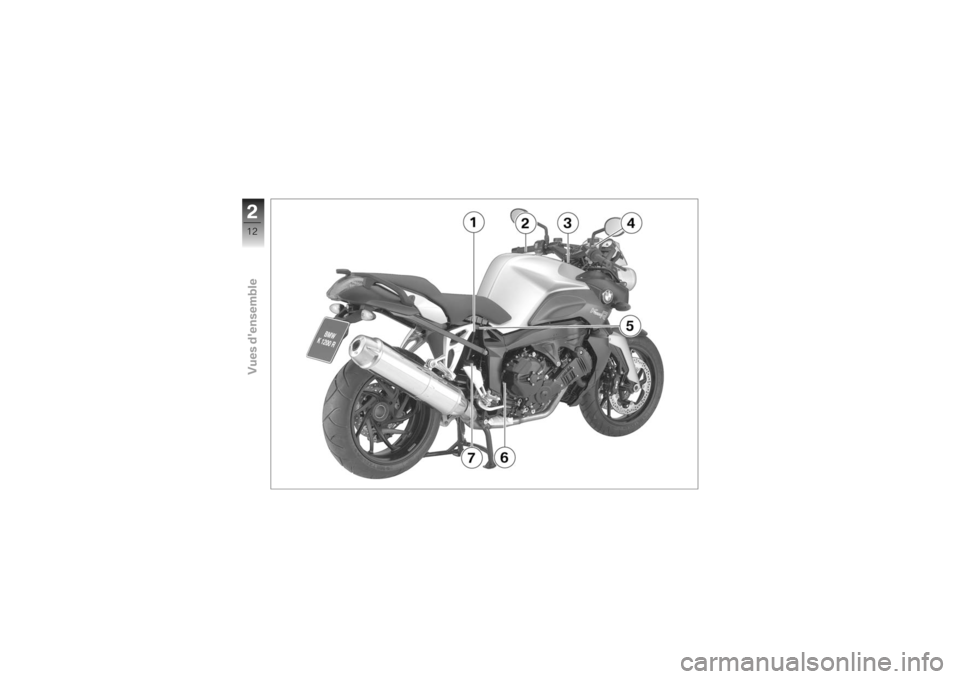

Vue d'ensemble côté
gauche1Réservoir de liquide d'em-
brayage ( 109)
2 Réglage de la précharge
des ressorts arrière ( 63)
3 Serrure de la selle (sous le
feu arrière) ( 69)
4 Réglage de l'amortissement
à l'arrière ( 64)
5 Prise de courant ( 94)
211zVues d'ensemble

212zVues d'ensemble

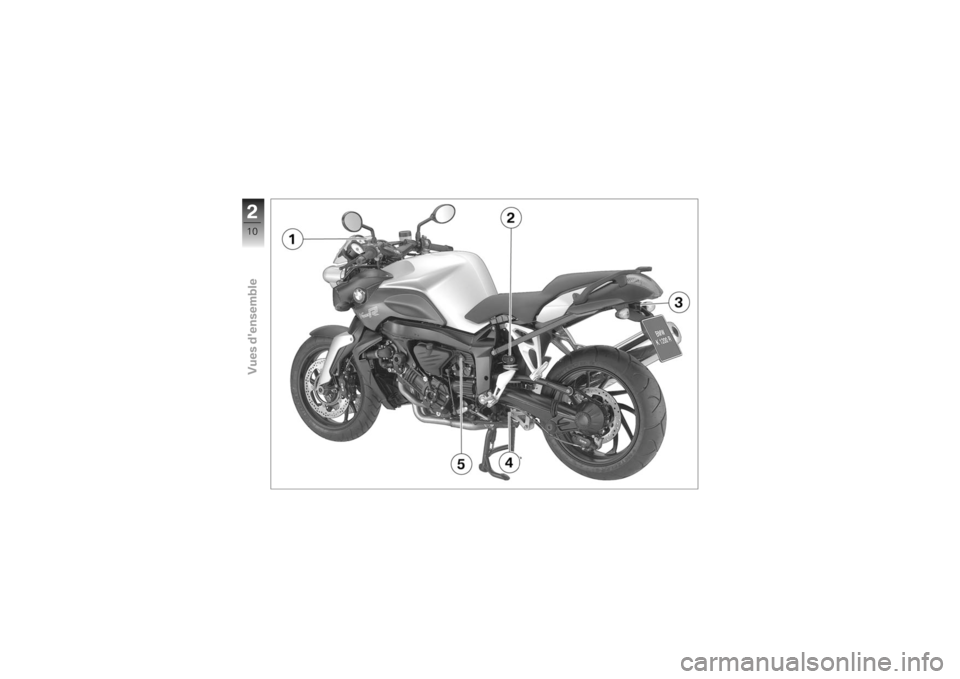

Vue d'ensemble côté
droit1Affichage du niveau d'huile
moteur ( 103)
2 Orifice de remplissage de
carburant ( 82)
3 Compartiment de la batterie
( 133)
4 Réservoir de liquide de frein
avant ( 106)
5 Plaque constructeur (sur le
tube transversal, à l'arrière)
6 Numéro de châssis (sur le
flanc, à l'avant droit)
7 Réservoir de liquide de frein
arrière ( 108)
213zVues d'ensemble

214zVues d'ensemble

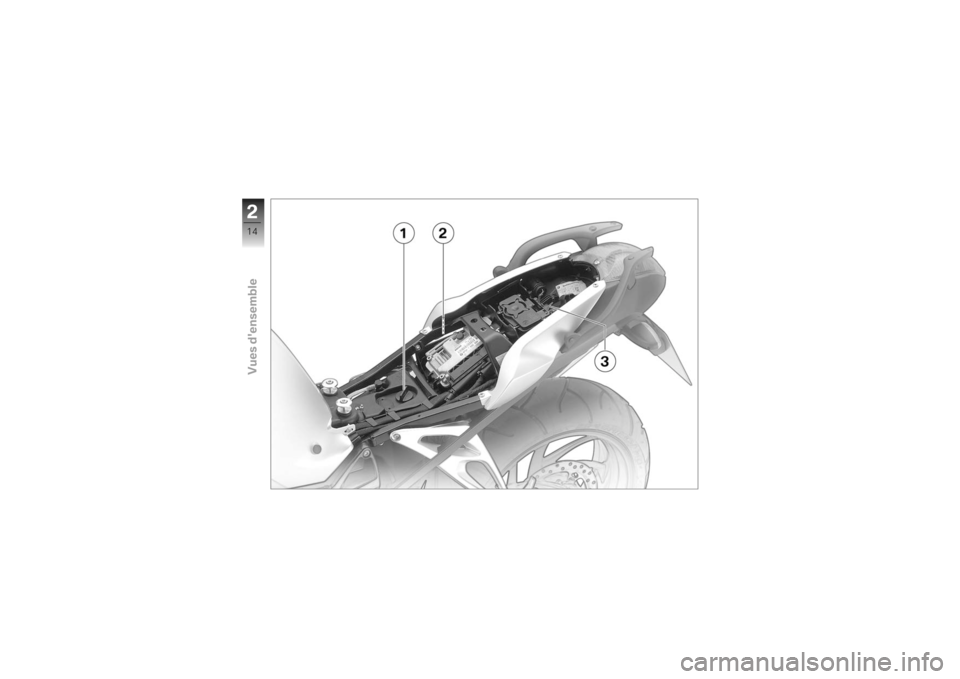

Sous la selle1Orifice de remplissage
d'huile moteur ( 104)
2 Outillage de bord ( 102)
3 Support pour casque
( 70)
215zVues d'ensemble

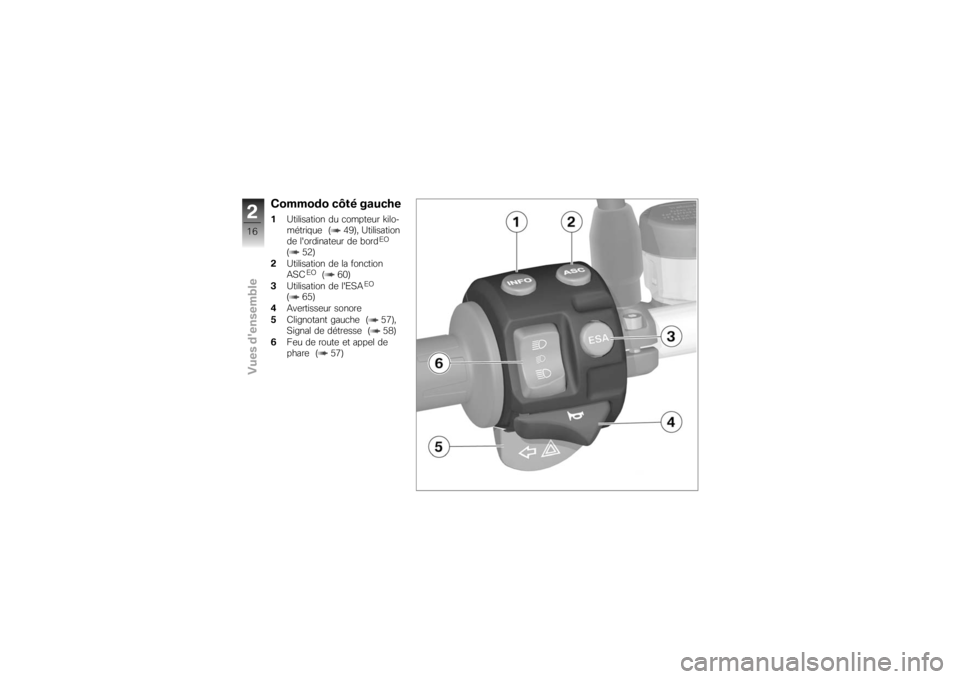

Commodo côté gauche1Utilisation du compteur kilo-
métrique ( 49), Utilisation
de l'ordinateur de bord
EO
( 52)
2 Utilisation de la fonction
ASC
EO
( 60)
3 Utilisation de l'ESA
EO
( 65)
4 Avertisseur sonore
5 Clignotant gauche ( 57),
Signal de détresse ( 58)
6 Feu de route et appel de
phare ( 57)

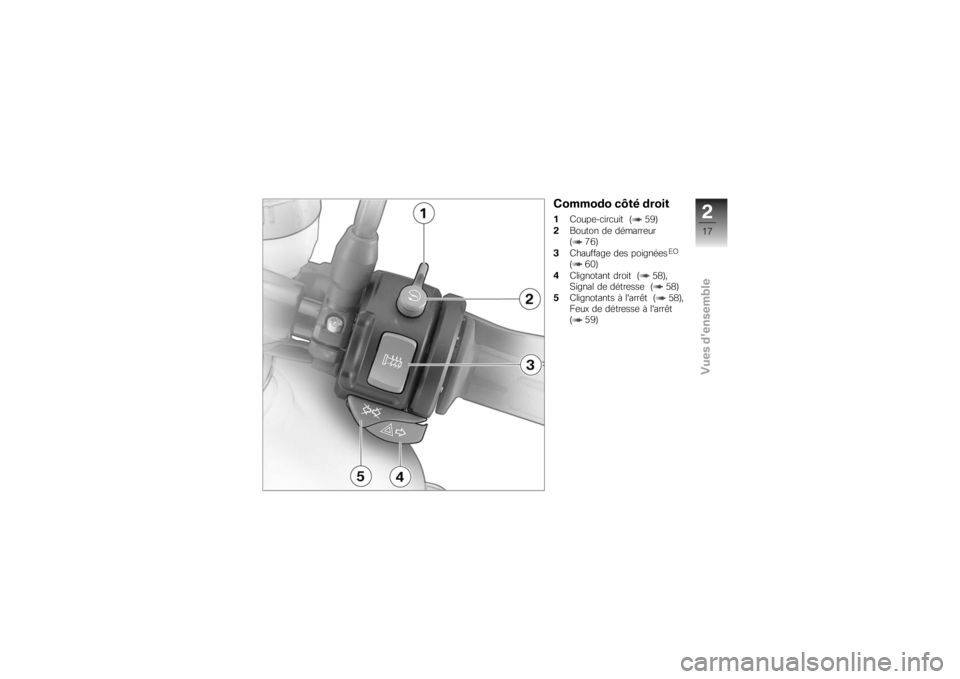

216zVues d'ensemble

Commodo côté droit1Coupe-circuit ( 59)
2 Bouton de démarreur
( 76)
3 Chauffage des poignées
EO
( 60)
4 Clignotant droit ( 58),
Signal de détresse ( 58)
5 Clignotants à l'arrêt ( 58),
Feux de détresse à l'arrêt
( 59)
217zVues d'ensemble

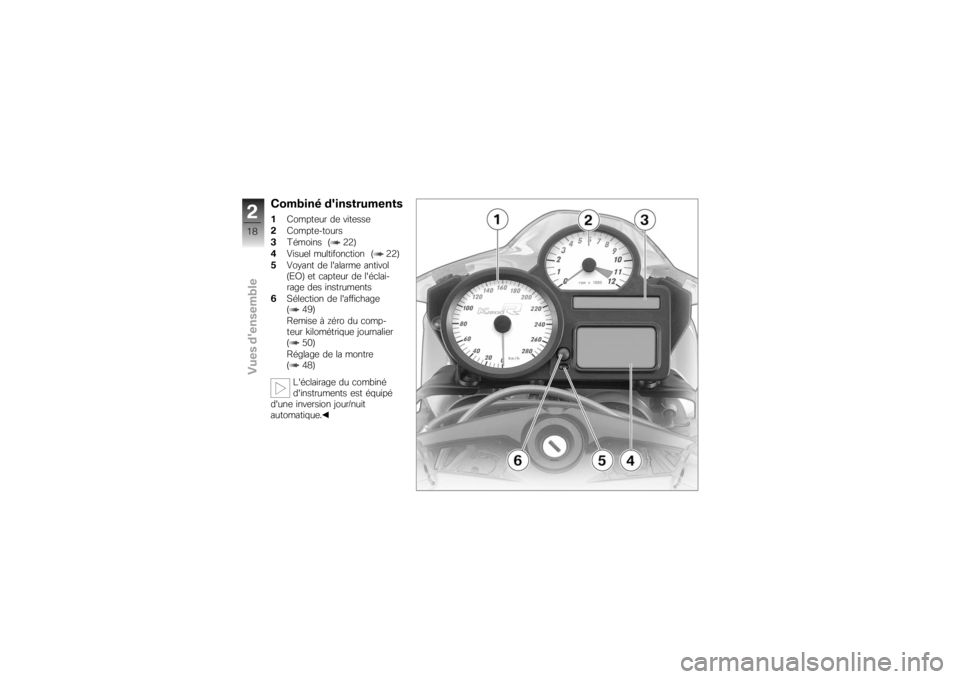

Combiné d'instruments1Compteur de vitesse
2 Compte-tours
3 Témoins ( 22)
4 Visuel multifonction ( 22)
5 Voyant de l'alarme antivol
(EO) et capteur de l'éclai-
rage des instruments
6 Sélection de l'affichage
( 49)
Remise à zéro du comp-
teur kilométrique journalier
( 50)
Réglage de la montre
( 48)
L'éclairage du combiné
d'instruments est équipé
d'une inversion jour/nuit
automatique.
218zVues d'ensemble
