Wartung und Pflege
2
Kennzeichenleuchte
e Achtung:
Vor dem Wechseln von Glüh-
lampen Zündung ausschalten!
L Hinweis:
Das Glas von Glühlampen nicht
mit bloßen Fingern berühren.
Für Einbau sauberes, trockenes
Tuch benutzen. Motorrad auf Hauptständer
stellen
2 Schrauben 1 herausdrehen
Kennzeichenleuchte 3 nach
unten abnehmen
Federbügel zurückdrücken
und Glühlampe 2 entnehmen
– Kennzeichenlampe 2:
12 V 5 W Sofitte
Glühlampe in die beiden Federbügel einsetzen
Kennzeichenleuchte 3 in
Gehäuse einsetzen, auf Stift 4
achten
2 Schrauben 1 gefühlvoll fest-
ziehen
Glühlampen wechseln
3
1
4
2
20k41bkd3.book Seite 39 Mittwoch, 26. Mai 2004 3:18 15
Page 42 of 80
40
Wartung und Pflege
2
Blinker vorne
e Achtung:
Vor dem Wechseln von Glüh-
lampen Zündung ausschalten!
L Hinweis:
Das Glas von Glühlampen nicht
mit bloßen Fingern berühren.
Für Einbau sauberes, trockenes
Tuch benutzen. Motorrad auf Hauptständer
stellen
Befestigungsschraube 1 her-
ausdrehen
Blinkergehäuse 2 von Front-
verkleidung abnehmen
Glühlampen wechseln
123
20k41bkd3.book Seite 40 Mittwoch, 26. Mai 2004 3:18 15
Page 43 of 80
41
Wartung und Pflege
2
Glühlampenfassung5 nach
links drehen und von Blinker-
gehäuse abnehmen.
Glühlampe 4 in Fassung drü-
cken und durch Linksdrehung
lösen.
Glühlampe herausnehmen
– Blinkerlampen vorne 4:
12 V 21 W Einbau in umgekehrter
Reihenfolge
L Hinweis:
Beim Einbau des Blinkerge-
häuses zuerst die Feder-
lasche 3 in die Frontverklei-
dung einhängen.
Glühlampen wechseln
54
20k41bkd3.book Seite 41 Mittwoch, 26. Mai 2004 3:18 15
Page 44 of 80
42
Wartung und Pflege
2

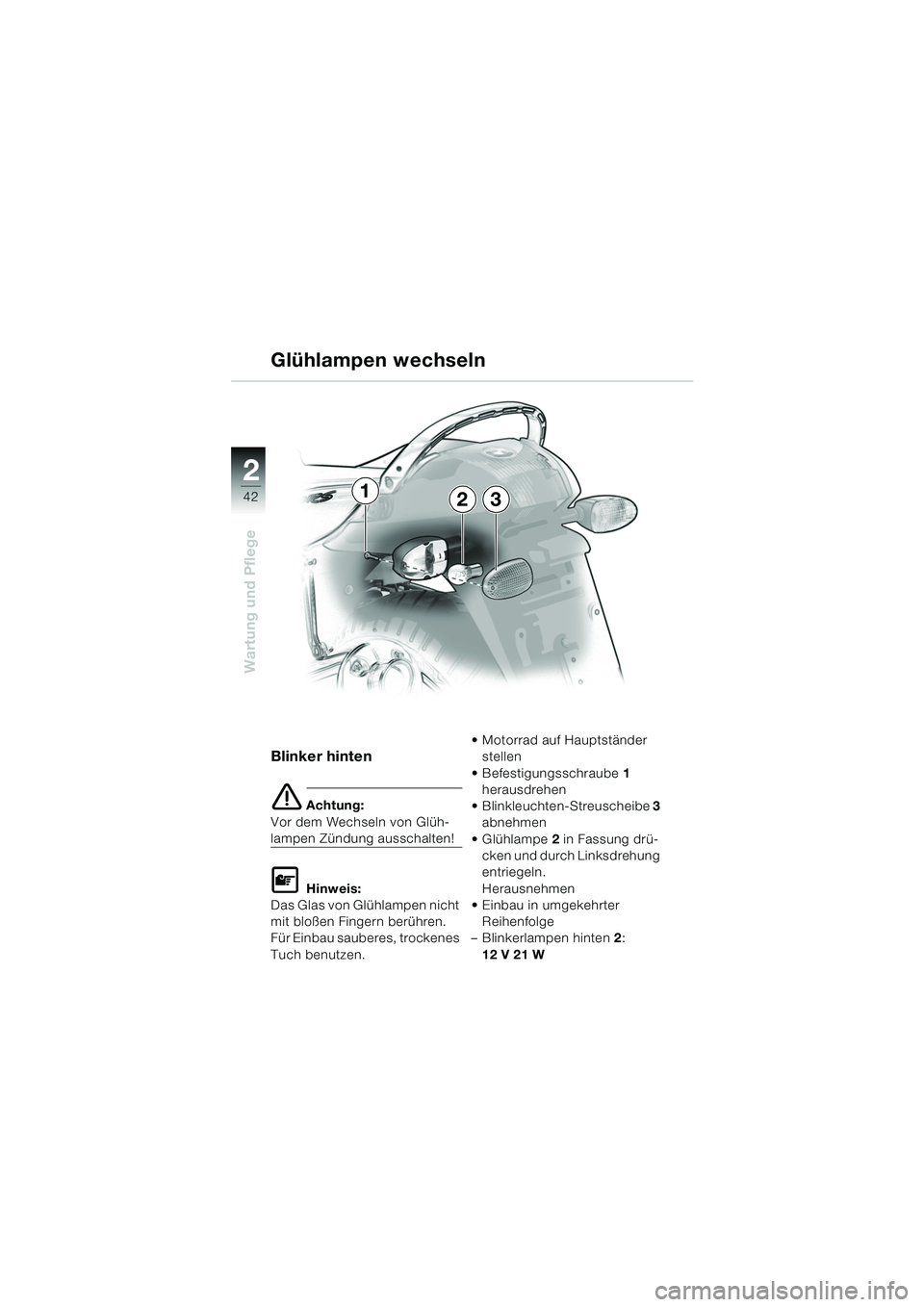

Blinker hinten
e Achtung:
Vor dem Wechseln von Glüh-
lampen Zündung ausschalten!
L Hinweis:
Das Glas von Glühlampen nicht
mit bloßen Fingern berühren.
Für Einbau sauberes, trockenes
Tuch benutzen. Motorrad auf Hauptständer
stellen
Befestigungsschraube 1
herausdrehen
Blinkleuchten-Streuscheibe 3
abnehmen
Glühlampe 2 in Fassung drü-
cken und durch Linksdrehung
entriegeln.
Herausnehmen
Einbau in umgekehrter
Reihenfolge
– Blinkerlampen hinten 2:
12 V 21 W
Glühlampen wechseln
231
20k41bkd3.book Seite 42 Mittwoch, 26. Mai 2004 3:18 15
Page 45 of 80
43
Wartung und Pflege
2

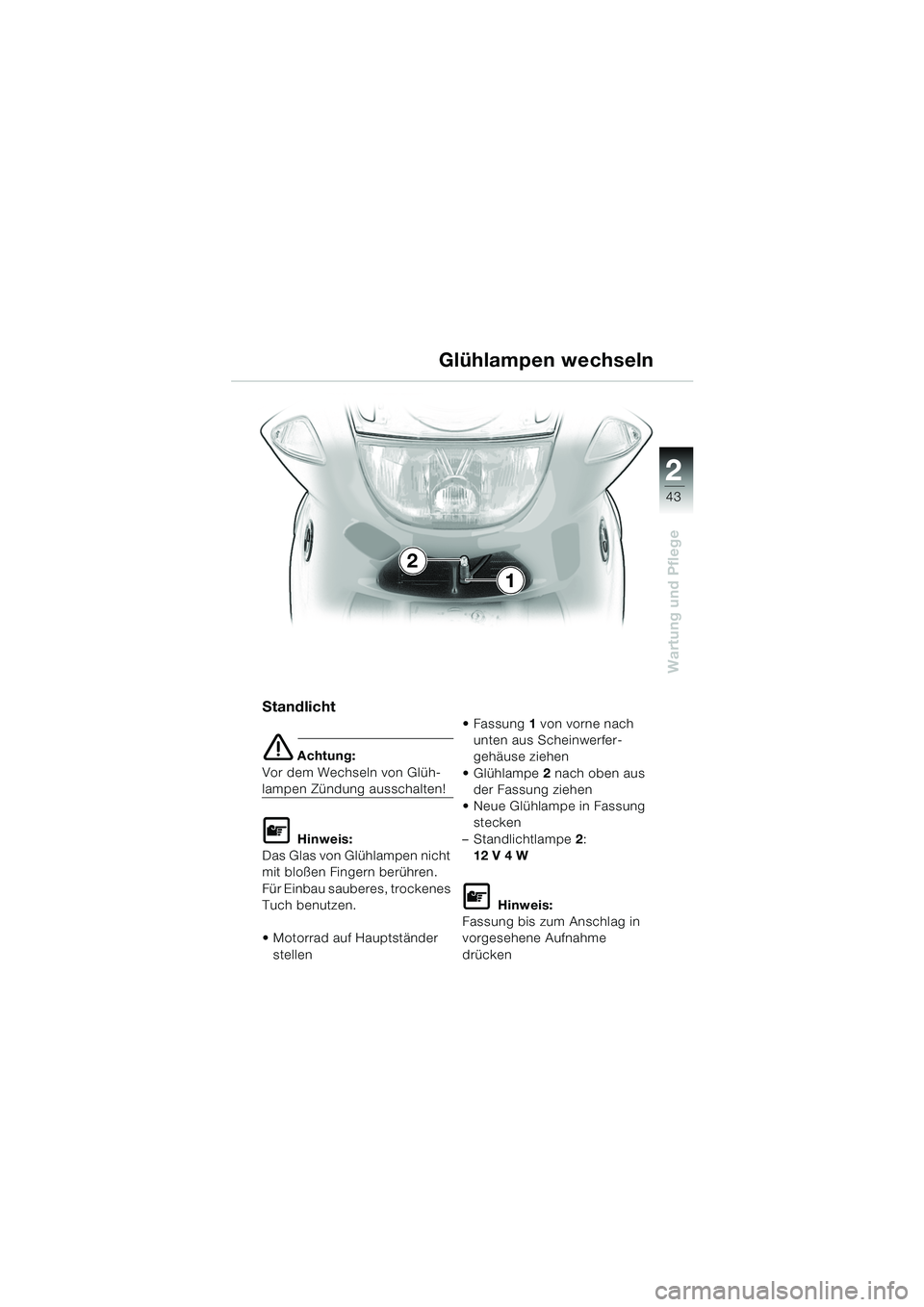

Standlicht
e Achtung:
Vor dem Wechseln von Glüh-
lampen Zündung ausschalten!
L Hinweis:
Das Glas von Glühlampen nicht
mit bloßen Fingern berühren.
Für Einbau sauberes, trockenes
Tuch benutzen.
Motorrad auf Hauptständer stellen Fassung
1 von vorne nach
unten aus Scheinwerfer-
gehäuse ziehen
Glühlampe 2 nach oben aus
der Fassung ziehen
Neue Glühlampe in Fassung stecken
– Standlichtlampe 2:
12 V 4 W
L Hinweis:
Fassung bis zum Anschlag in
vorgesehene Aufnahme
drücken
Glühlampen wechseln
2
1
20k41bkd3.book Seite 43 Mittwoch, 26. Mai 2004 3:18 15
Page 46 of 80
44
Wartung und Pflege
2

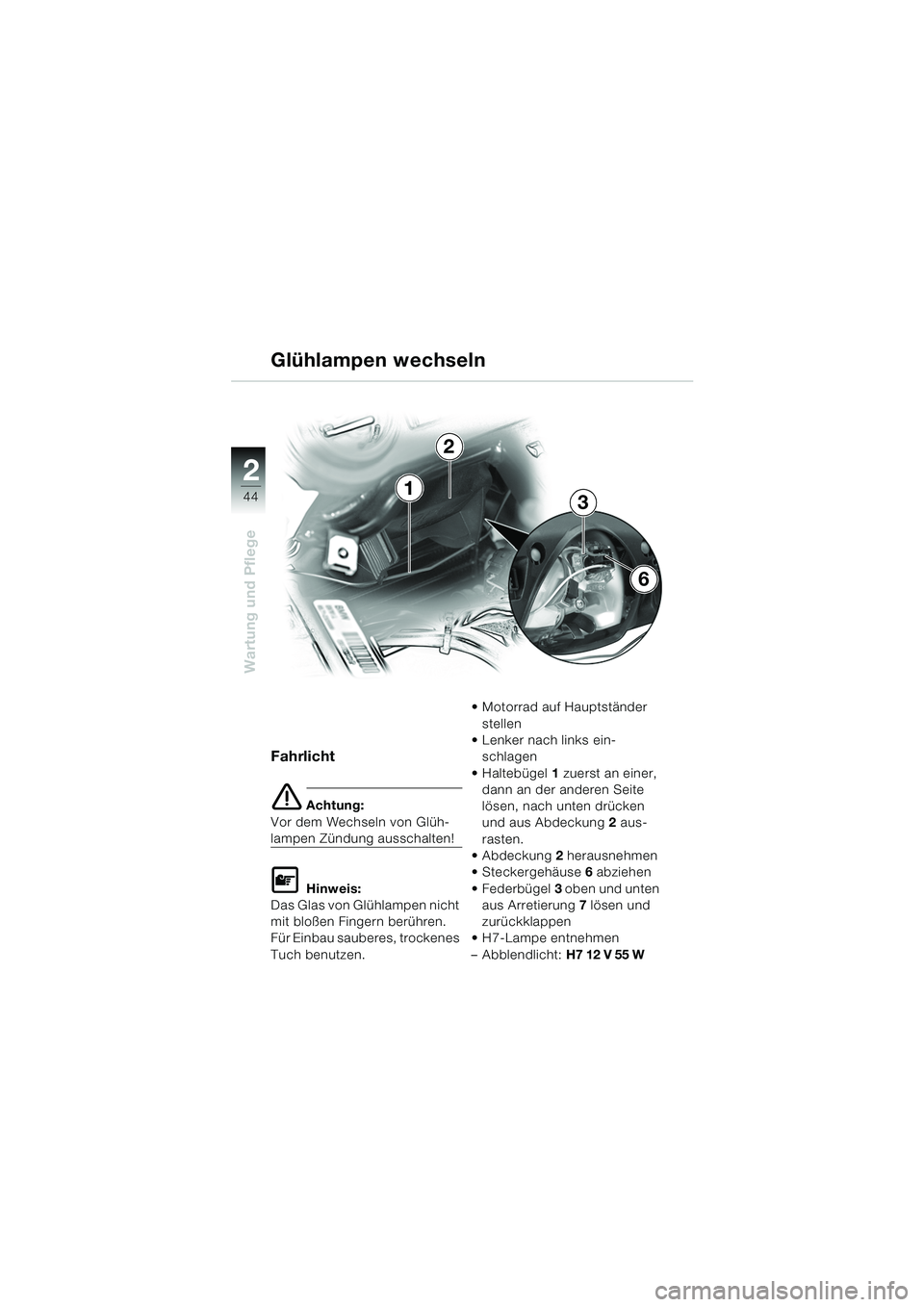

Fahrlicht
e Achtung:
Vor dem Wechseln von Glüh-
lampen Zündung ausschalten!
L Hinweis:
Das Glas von Glühlampen nicht
mit bloßen Fingern berühren.
Für Einbau sauberes, trockenes
Tuch benutzen. Motorrad auf Hauptständer
stellen
Lenker nach links ein-
schlagen
Haltebügel 1 zuerst an einer,
dann an der anderen Seite
lösen, nach unten drücken
und aus Abdeckung 2 aus-
rasten.
Abdeckung 2 herausnehmen
Steckergehäuse 6 abziehen
Federbügel 3 oben und unten
aus Arretierung 7 lösen und
zurückklappen
H7-Lampe entnehmen
– Abblendlicht: H7 12 V 55 W
1
2
3
6
Glühlampen wechseln
20k41bkd3.book Seite 44 Mittwoch, 26. Mai 2004 3:18 15
Page 47 of 80
45

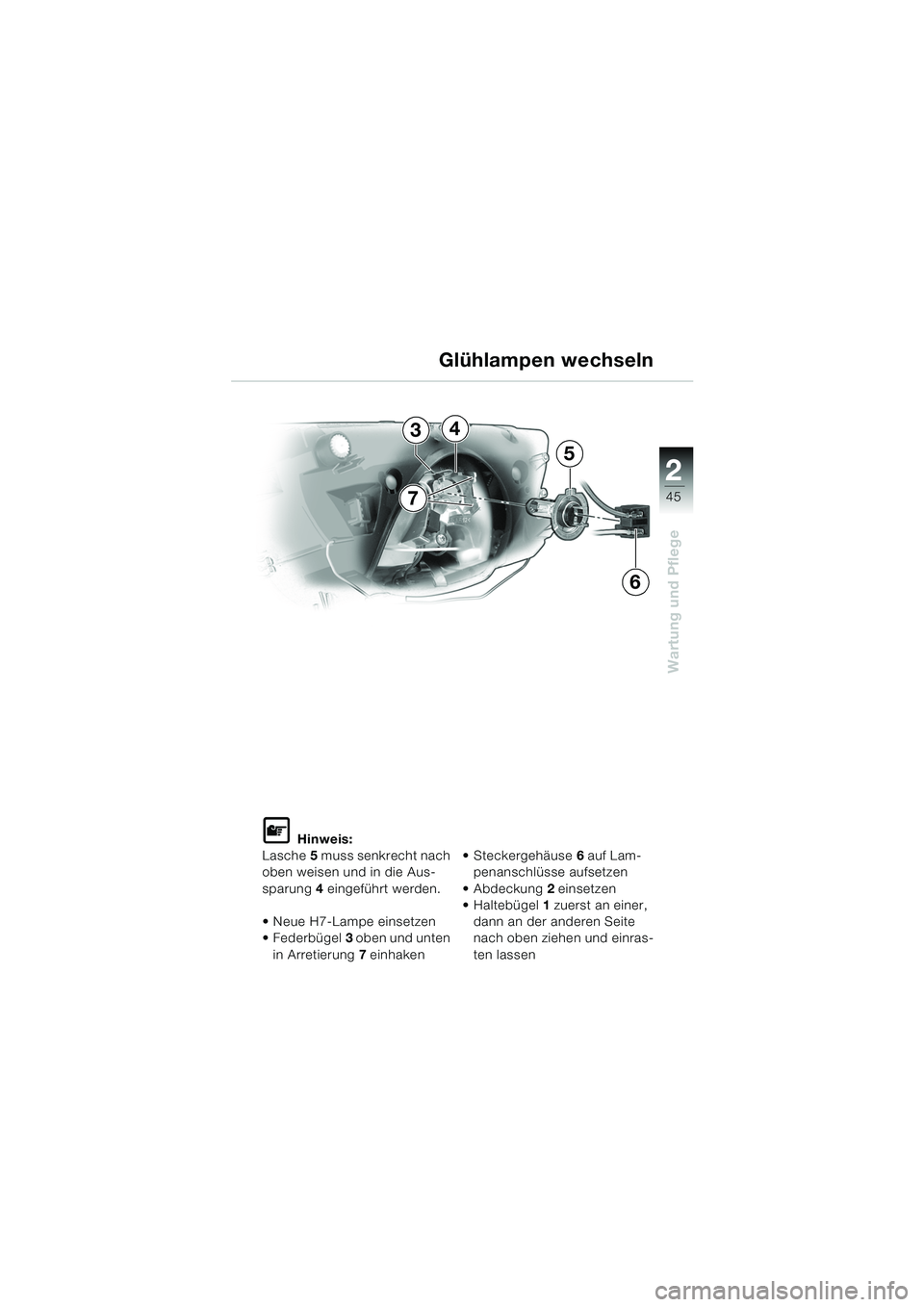

Wartung und Pflege
2
L Hinweis:
Lasche 5 muss senkrecht nach
oben weisen und in die Aus-
sparung 4 eingeführt werden.
Neue H7-Lampe einsetzen
Federbügel 3 oben und unten
in Arretierung 7 einhaken Steckergehäuse
6 auf Lam-
penanschlüsse aufsetzen
Abdeckung 2 einsetzen
Haltebügel 1 zuerst an einer,
dann an der anderen Seite
nach oben ziehen und einras-
ten lassen
Glühlampen wechseln
4
6
7
5
3
20k41bkd3.book Seite 45 Mittwoch, 26. Mai 2004 3:18 15
Page 48 of 80
46
Wartung und Pflege
2
Fernlicht
e Achtung:
Vor dem Wechseln von Glüh-
lampen Zündung ausschalten!
L Hinweis:
Das Glas von Glühlampen nicht
mit bloßen Fingern berühren.
Für Einbau sauberes, trockenes
Tuch benutzen.
Motorrad auf Hauptständer
stellen
Lenker nach links ein-
schlagen Haltebügel
1 zuerst an einer,
dann an der anderen Seite
lösen, nach unten drücken
und aus Abdeckung 2 aus-
rasten
Abdeckung 2 abnehmen
Steckanschluss 3 trennen
Massebügel 5 nach unten
drücken und ausrasten
Lampenfassung am Haltegriff 4 aus Scheinwerfer-
gehäuse ziehen
1
2
Glühlampen wechseln
5
43
20k41bkd3.book Seite 46 Mittwoch, 26. Mai 2004 3:18 15
Page 49 of 80
47
Wartung und Pflege
2
Glühlampen wechseln

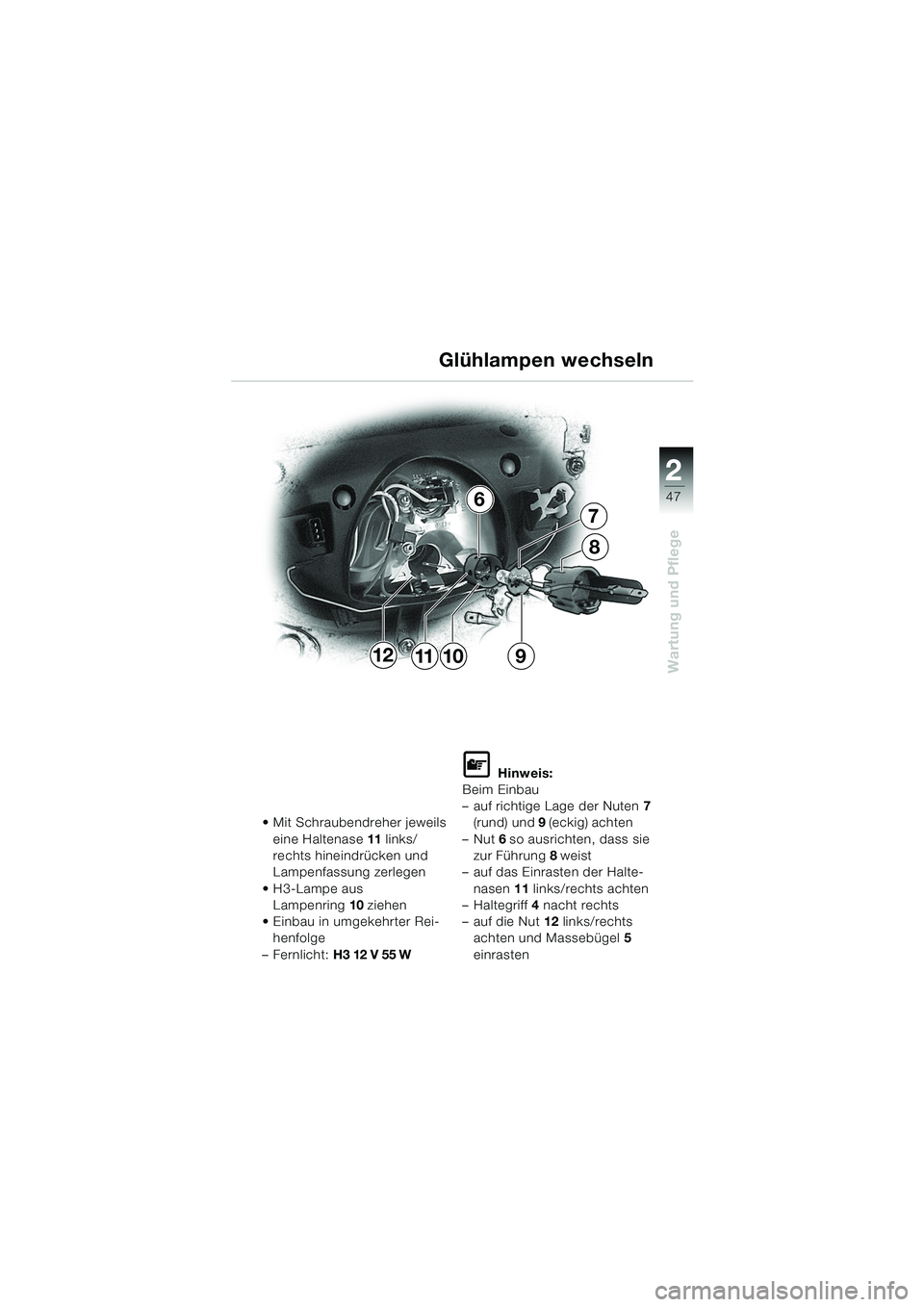

Mit Schraubendreher jeweils eine Haltenase 11 links/
rechts hineindrücken und
Lampenfassung zerlegen
H3-Lampe aus Lampenring 10 ziehen
Einbau in umgekehrter Rei- henfolge
– Fernlicht: H3 12 V 55 W
L Hinweis:
Beim Einbau
– auf richtige Lage der Nuten 7
(rund) und 9 (eckig) achten
–Nut 6 so ausrichten, dass sie
zur Führung 8 weist
– auf das Einrasten der Halte-
nasen 11 links/rechts achten
–Haltegriff 4 nacht rechts
–auf die Nut 12 links/rechts
achten und Massebügel 5
einrasten
11
7
6
12
8
910
20k41bkd3.book Seite 47 Mittwoch, 26. Mai 2004 3:18 15
Page 50 of 80
48
Wartung und Pflege
2

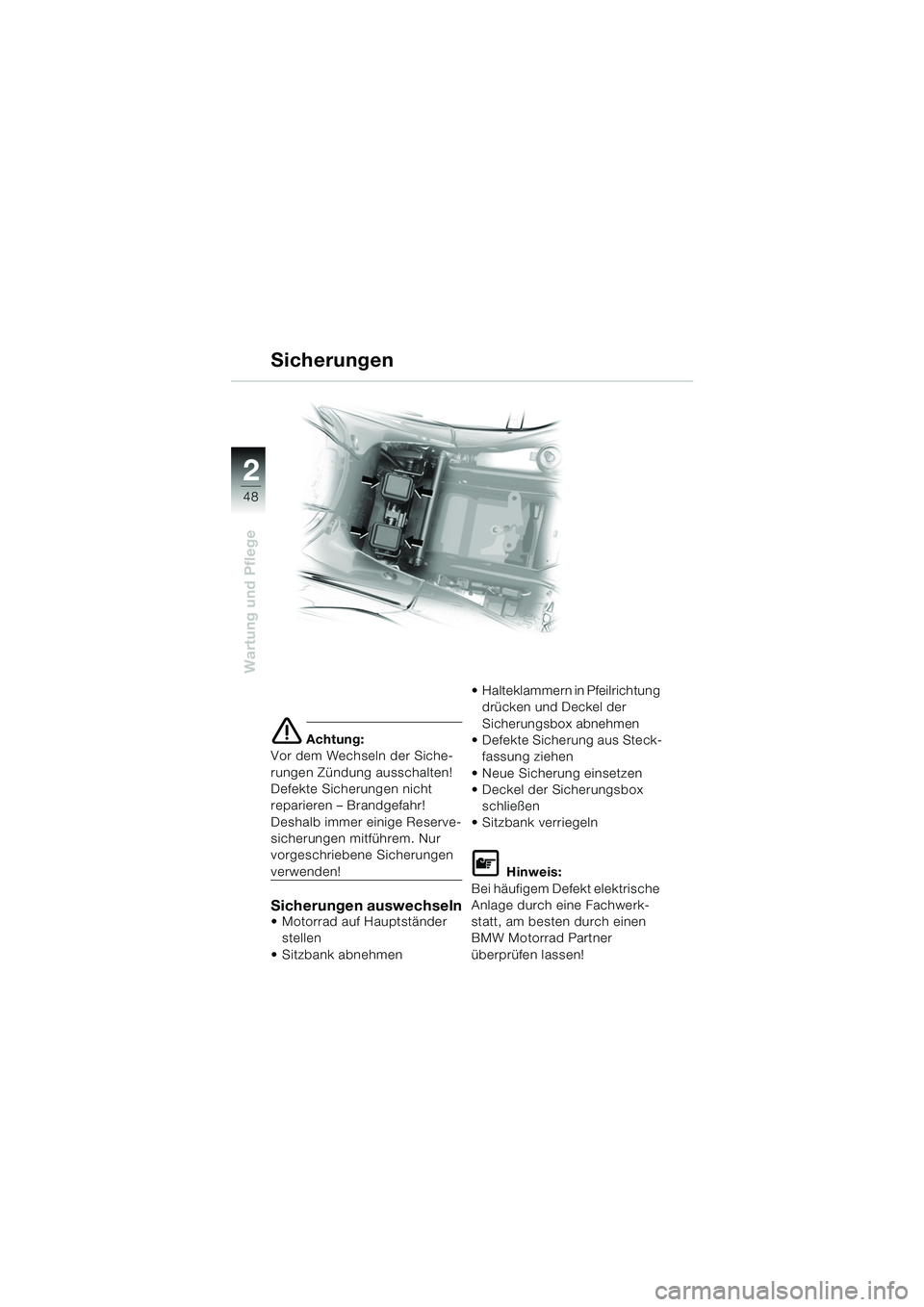

Sicherungen
