Page 31 of 80
29
Wartung und Pflege
2
e Achtung:
Bremsleitungen, Bremsscheibe,
Bremsbeläge und Felge bei Aus-
bau nicht beschädigen!
ABS-Sensorkabel, ABS-Zahn-
kranz und ABS-Sensor nicht
beschädigen!
Beim Zurückdrücken der
Bremsbeläge und beim Abneh-
men des Bremssattels die
Felge nicht verkratzen (ggf.
abkleben)!
Um Beschädigungen am Brems-
sattel und Montageschwierigkei-
ten zu vermeiden: Hand- und
Fußbremshebel bei ausgebau-
tem Bremssattel nicht betätigen! Motorrad auf ebenen, festen
Untergrund auf den Haupt-
ständer stellen (Bedienungs-
anleitung
b Kapitel 3)
Vorderrad belasten, damit
das Motorrad nicht nach hin-
ten kippen kann
Ersten Gang einlegen
Spritzschutz nach oben stellen (
b 36)
Passschraube 2 und
Bremssattelschraube 3 für
Bremssattel 1 herausdrehen
Hinterrad ausbauen
1
32
20k41bkd3.book Seite 29 Mittwoch, 26. Mai 2004 3:18 15
Page 32 of 80

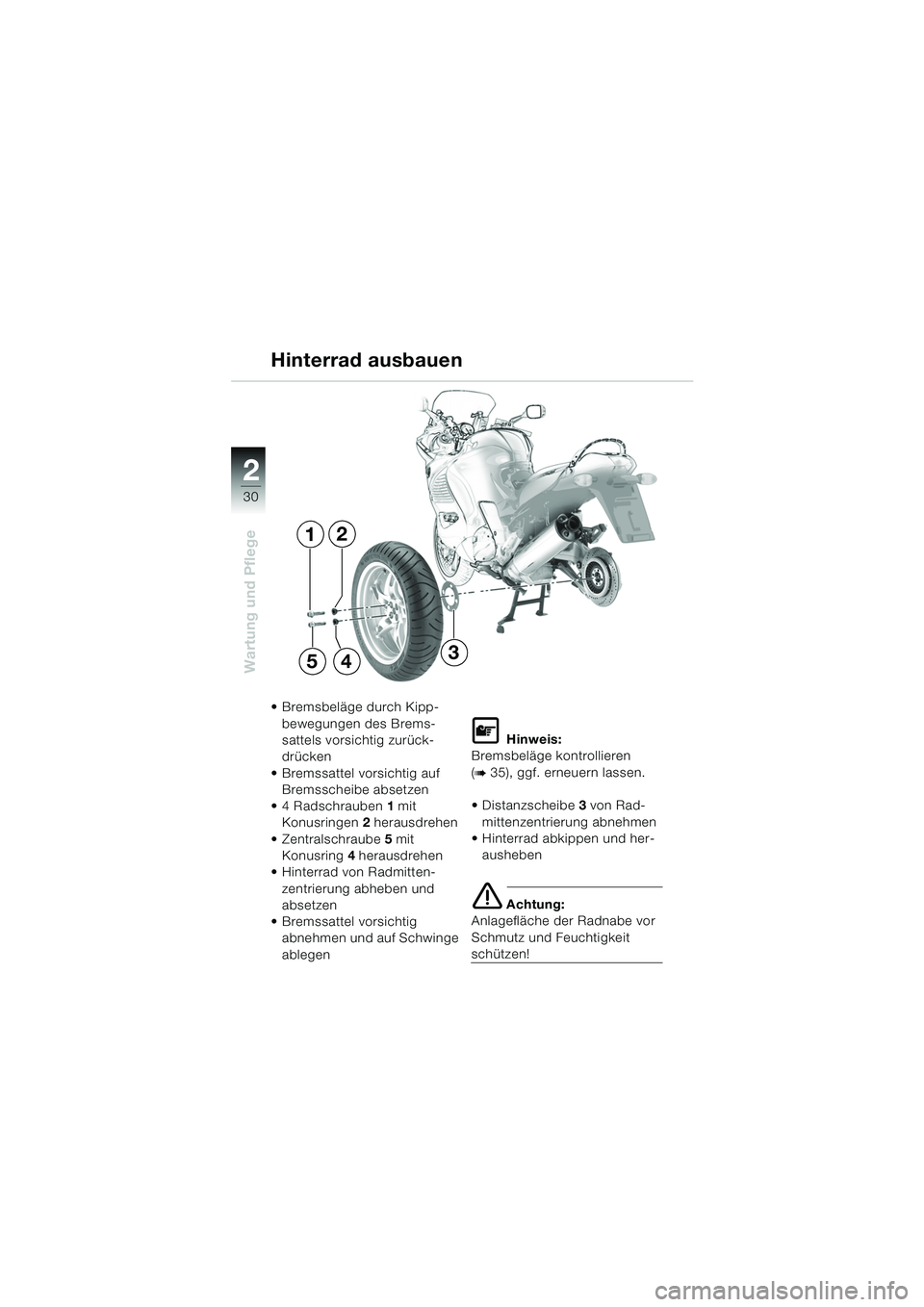

30
Wartung und Pflege
2
Hinterrad ausbauen
Bremsbeläge durch Kipp-bewegungen des Brems-
sattels vorsichtig zurück-
drücken
Bremssattel vorsichtig auf Bremsscheibe absetzen
4 Radschrauben 1 mit
Konusringen 2 herausdrehen
Zentralschraube 5 mit
Konusring 4 herausdrehen
Hinterrad von Radmitten-
zentrierung abheben und
absetzen
Bremssattel vorsichtig abnehmen und auf Schwinge
ablegen
L Hinweis:
Bremsbeläge kontrollieren
(
b 35), ggf. erneuern lassen.
Distanzscheibe 3 von Rad-
mittenzentrierung abnehmen
Hinterrad abkippen und her-
ausheben
e Achtung:
Anlagefläche der Radnabe vor
Schmutz und Feuchtigkeit
schützen!
1
5
2
43
20k41bkd3.book Seite 30 Mittwoch, 26. Mai 2004 3:18 15
Page 33 of 80

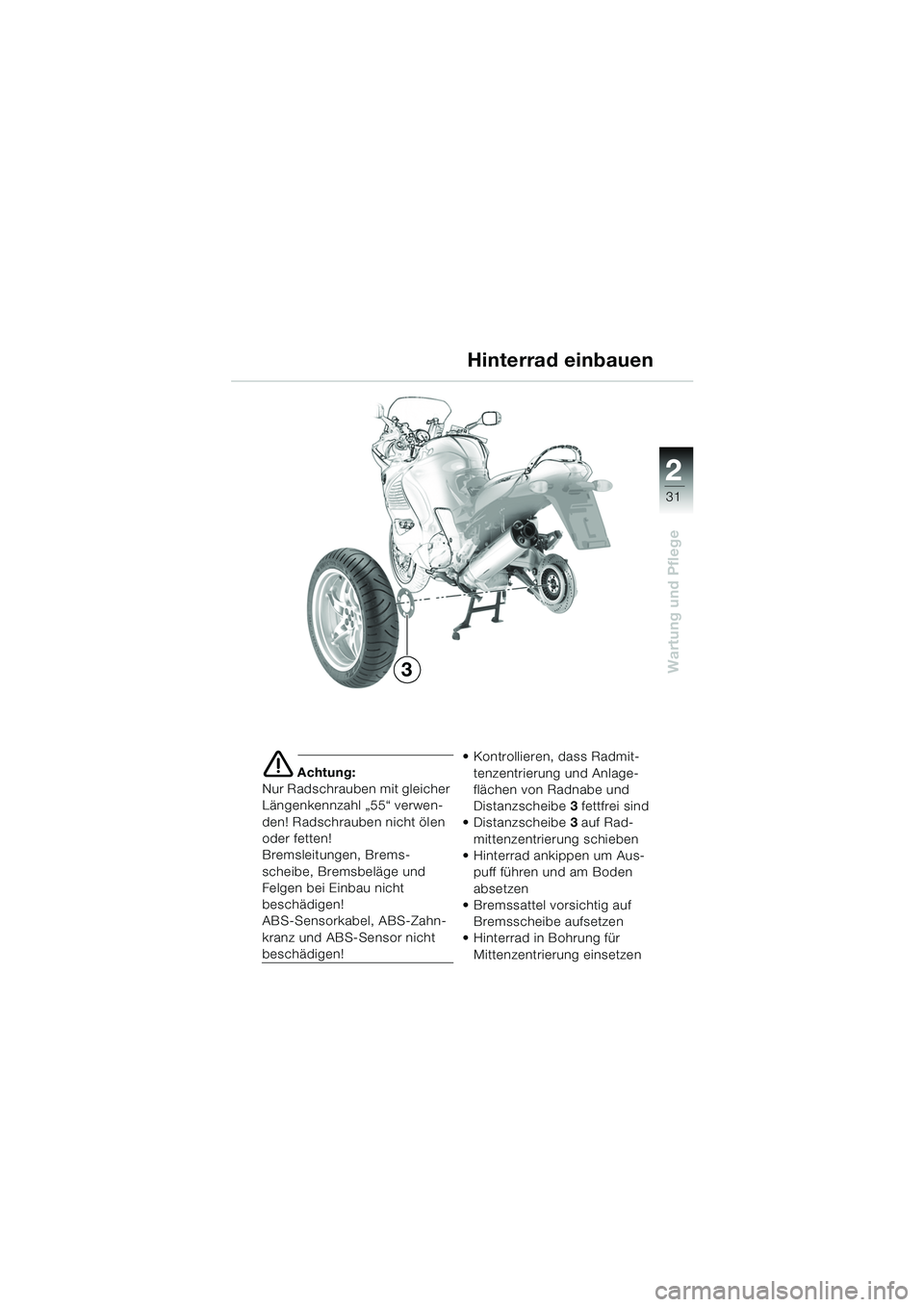

31
Wartung und Pflege
2
e Achtung:
Nur Radschrauben mit gleicher
Längenkennzahl „55“ verwen-
den! Radschrauben nicht ölen
oder fetten!
Bremsleitungen, Brems-
scheibe, Bremsbeläge und
Felgen bei Einbau nicht
beschädigen!
ABS-Sensorkabel, ABS-Zahn-
kranz und ABS-Sensor nicht
beschädigen! Kontrollieren, dass Radmit-
tenzentrierung und Anlage-
flächen von Radnabe und
Distanzscheibe 3 fettfrei sind
Distanzscheibe 3 auf Rad-
mittenzentrierung schieben
Hinterrad ankippen um Aus- puff führen und am Boden
absetzen
Bremssattel vorsichtig auf
Bremsscheibe aufsetzen
Hinterrad in Bohrung für
Mittenzentrierung einsetzen
3 Hinterrad einbauen
20k41bkd3.book Seite 31 Mittwoch, 26. Mai 2004 3:18 15
Page 34 of 80

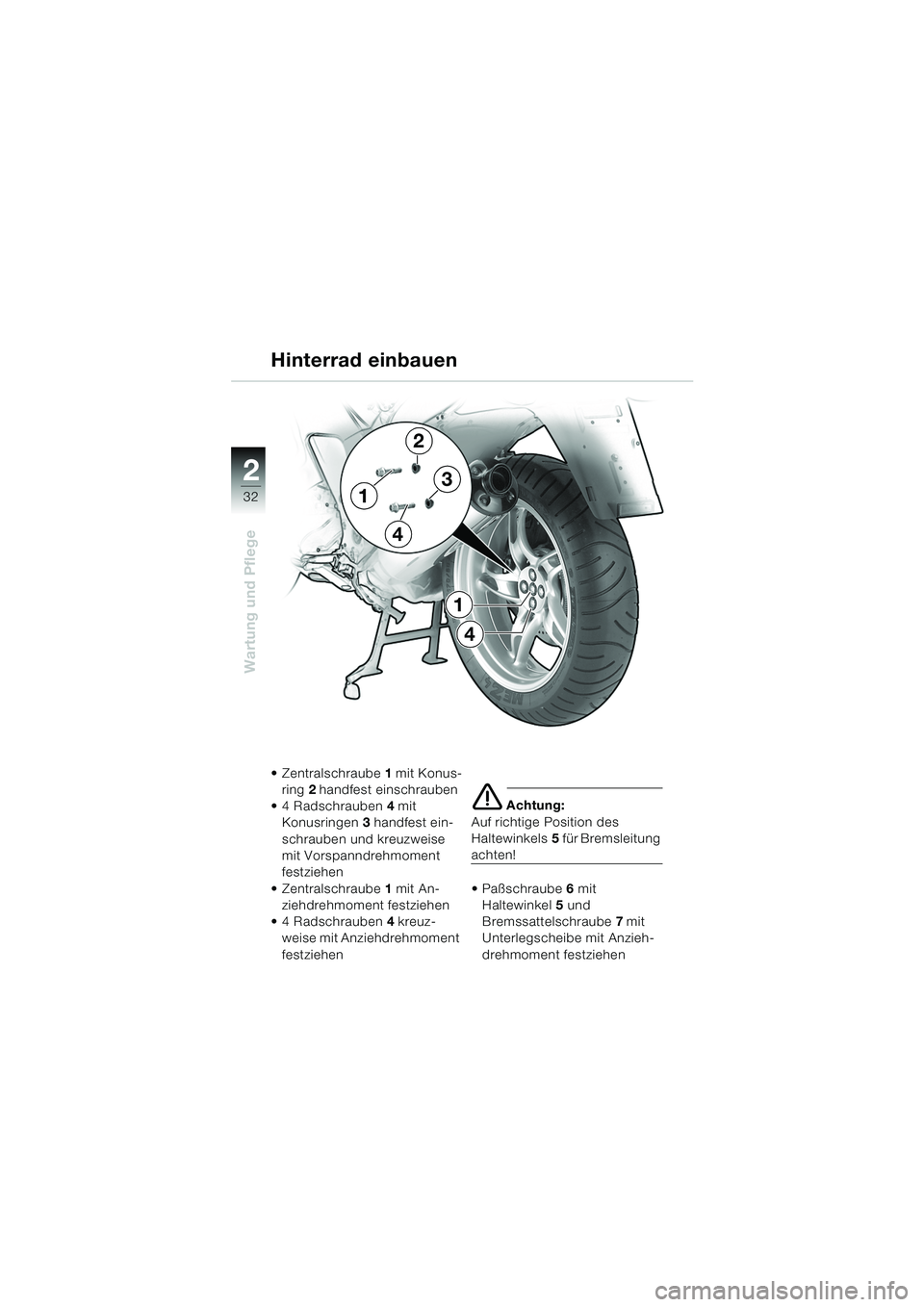

32
Wartung und Pflege
2
Hinterrad einbauen
Zentralschraube1 mit Konus-
ring 2 handfest einschrauben
4Radschrauben 4 mit
Konusringen 3 handfest ein-
schrauben und kreuzweise
mit Vorspanndrehmoment
festziehen
Zentralschraube 1 mit An-
ziehdrehmoment festziehen
4Radschrauben 4 kreuz-
weise mit Anziehdrehmoment
festziehen
e Achtung:
Auf richtige Position des
Haltewinkels 5für Bremsleitung
achten!
Paßschraube 6 mit
Haltewinkel 5 und
Bremssattelschraube 7 mit
Unterlegscheibe mit Anzieh-
drehmoment festziehen
4
1
1
4
2
3
20k41bkd3.book Seite 32 Mittwoch, 26. Mai 2004 3:18 15
Page 35 of 80
33
Wartung und Pflege
2
d Warnung:
Ohne BMW Integral ABSSA
muss nach der kompletten
Montage zur vollen Funk-
tionsfähigkeit der Hinterrad-
bremse der Fußbremshebel
einige Male kräftig betätigt
werden.
Bei BMW Integral ABS muss
nach der kompletten
Montage der Bremssättel zur
vollen Funktionsfähigkeit,
nach eingeschalteter
Zündung und erfolgreicher
Eigendiagnose der Brems-
hebel betätigt werden.
e Achtung:
Anziehdrehmomente unbedingt
durch eine Fachwerkstatt, am
besten durch einen
BMW Motorrad Partner über-
prüfen lassen!
X Anziehdrehmoment:
Vorspanndrehmoment
Radschrauben............... 50 Nm
Anziehdrehmoment
Radschrauben............. 105 Nm
Zentralschraube .......... 105 Nm
Passschraube ............... 40 Nm
Bremssattelschraube .... 40 Nm
SASonderausstattung
Hinterrad einbauen
576
20k41bkd3.book Seite 33 Mittwoch, 26. Mai 2004 3:18 15
Page 36 of 80

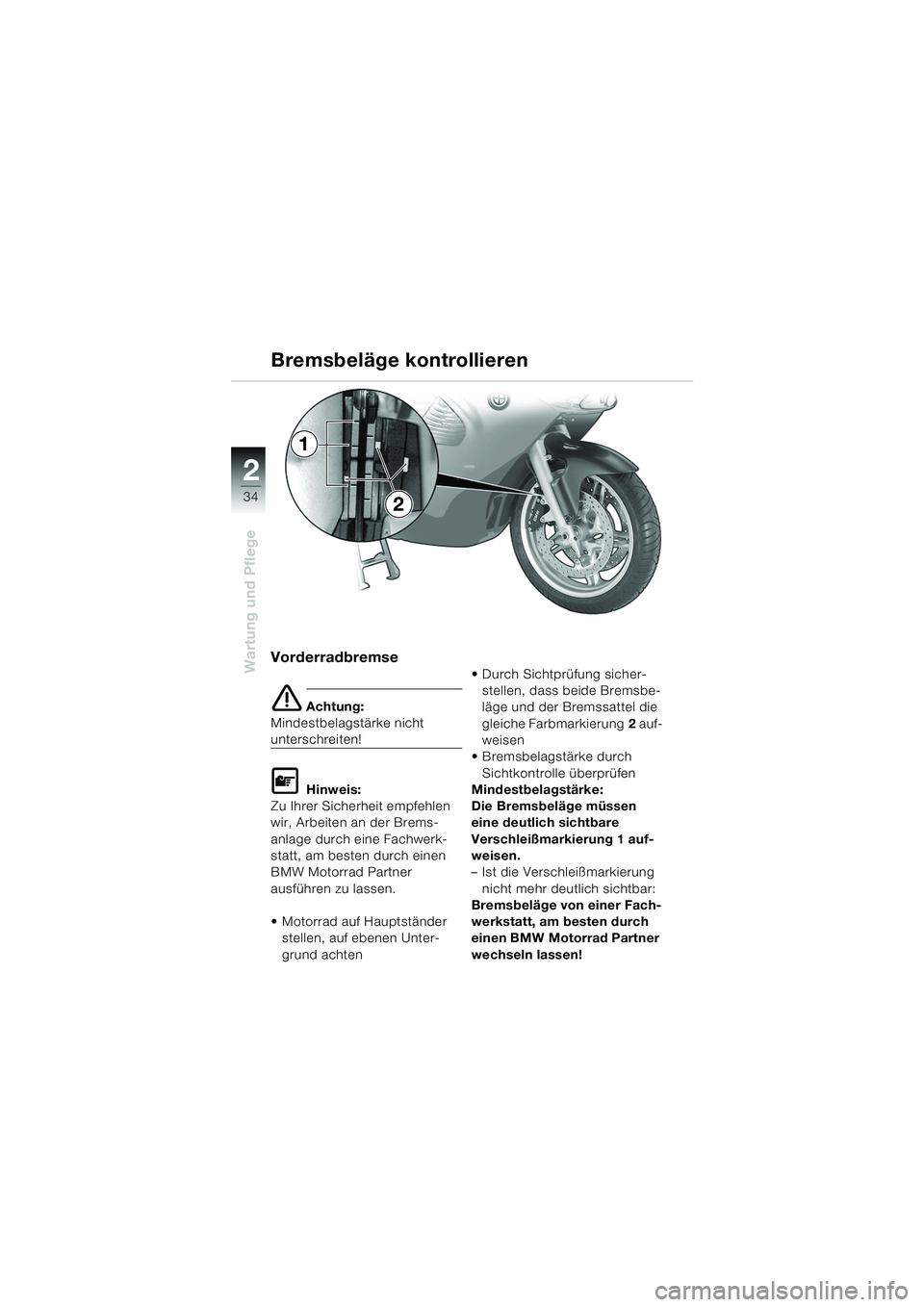

34
Wartung und Pflege
2
Vorderradbremse
e Achtung:
Mindestbelagstärke nicht
unterschreiten!
L Hinweis:
Zu Ihrer Sicherheit empfehlen
wir, Arbeiten an der Brems-
anlage durch eine Fachwerk-
statt, am besten durch einen
BMW Motorrad Partner
ausführen zu lassen.
Motorrad auf Hauptständer stellen, auf ebenen Unter-
grund achten Durch Sichtprüfung sicher-
stellen, dass beide Bremsbe-
läge und der Bremssattel die
gleiche Farbmarkierung 2 auf-
weisen
Bremsbelagstärke durch Sichtkontrolle überprüfen
Mindestbelagstärke:
Die Bremsbeläge müssen
eine deutlich sichtbare
Verschleißmarkierung 1 auf-
weisen.
– Ist die Verschleißmarkierung
nicht mehr deutlich sichtbar:
Bremsbeläge von einer Fach-
werkstatt, am besten durch
einen BMW Motorrad Partner
wechseln lassen!
Bremsbeläge kontrollieren
1
2
20k41bkd3.book Seite 34 Mittwoch, 26. Mai 2004 3:18 15
Page 37 of 80

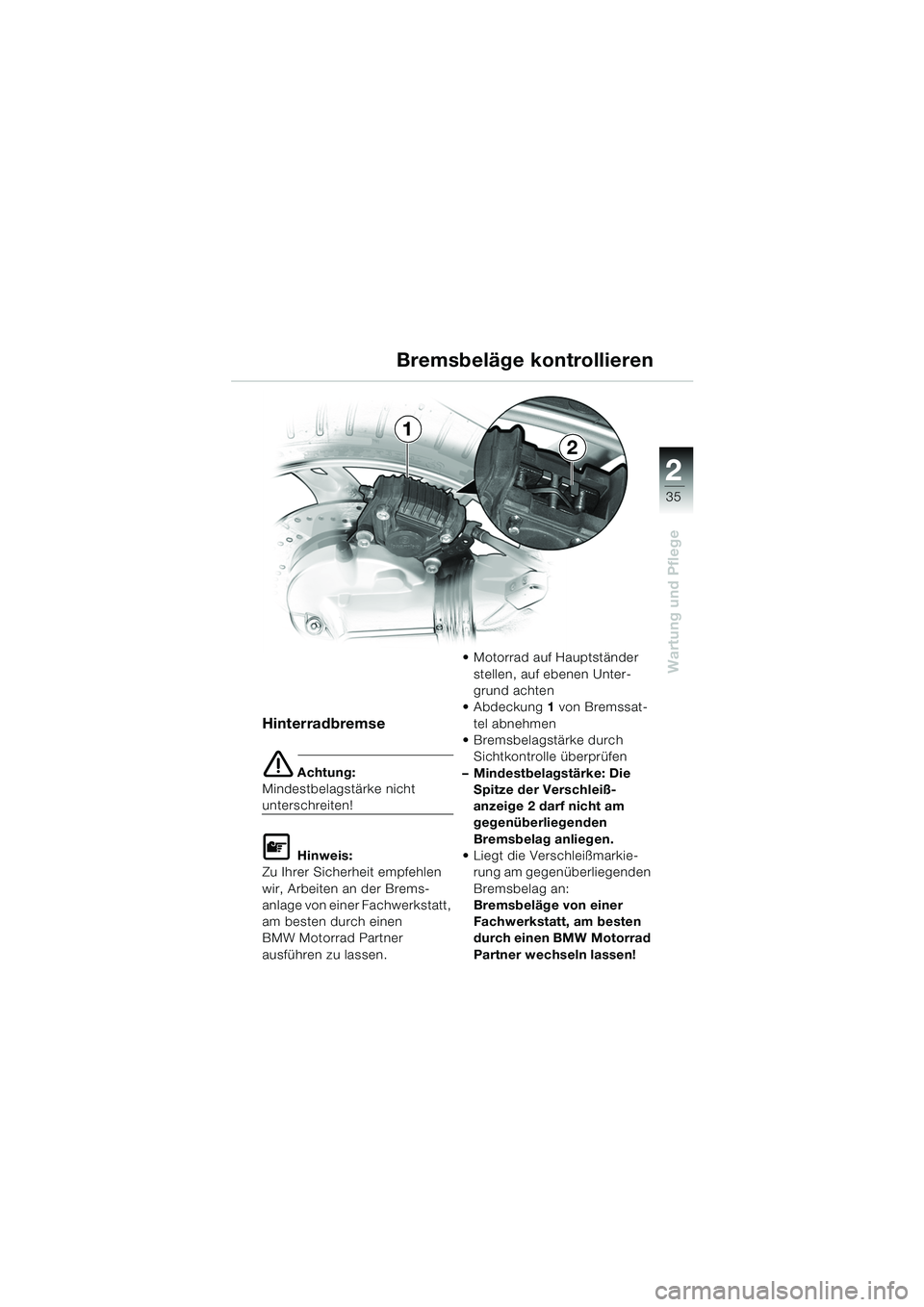

35
Wartung und Pflege
2
Hinterradbremse
e Achtung:
Mindestbelagstärke nicht
unterschreiten!
L Hinweis:
Zu Ihrer Sicherheit empfehlen
wir, Arbeiten an der Brems-
anlage von einer Fachwerkstatt,
am besten durch einen
BMW Motorrad Partner
ausführen zu lassen. Motorrad auf Hauptständer
stellen, auf ebenen Unter-
grund achten
Abdeckung 1 von Bremssat-
tel abnehmen
Bremsbelagstärke durch
Sichtkontrolle überprüfen
– Mindestbelagstärke: Die Spitze der Verschleiß-
anzeige 2 darf nicht am
gegenüberliegenden
Bremsbelag anliegen.
Liegt die Verschleißmarkie- rung am gegenüberliegenden
Bremsbelag an:
Bremsbeläge von einer
Fachwerkstatt, am besten
durch einen BMW Motorrad
Partner wechseln lassen!
Bremsbeläge kontrollieren
1
2
20k41bkd3.book Seite 35 Mittwoch, 26. Mai 2004 3:18 15
Page 38 of 80

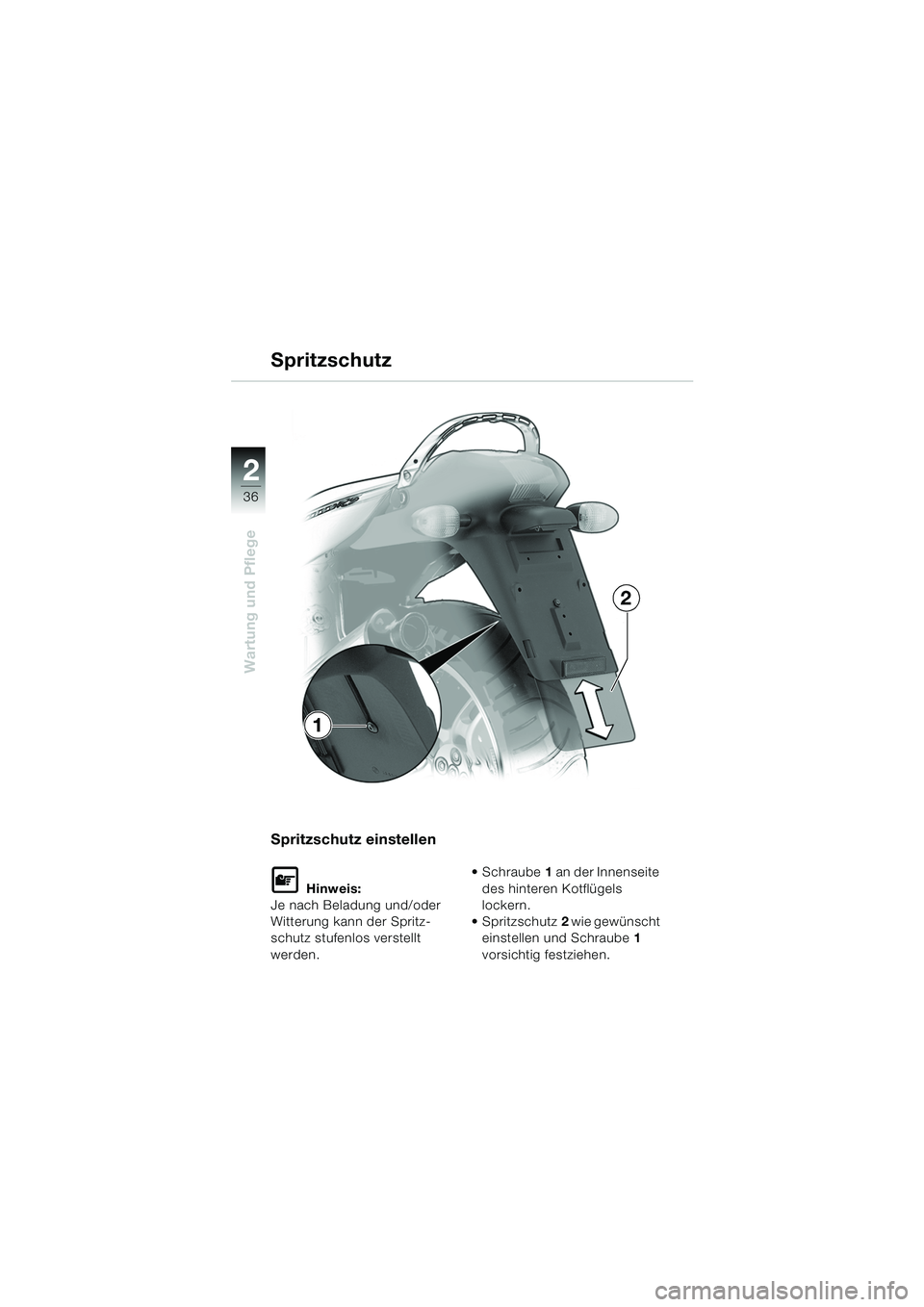

36
Wartung und Pflege
2
Spritzschutz einstellen
L Hinweis:
Je nach Beladung und/oder
Witterung kann der Spritz-
schutz stufenlos verstellt
werden. Schraube
1 an der Innenseite
des hinteren Kotflügels
lockern.
Spritzschutz 2 wie gewünscht
einstellen und Schraube 1
vorsichtig festziehen.
Spritzschutz
1
2
20k41bkd3.book Seite 36 Mittwoch, 26. Mai 2004 3:18 15
Page 39 of 80

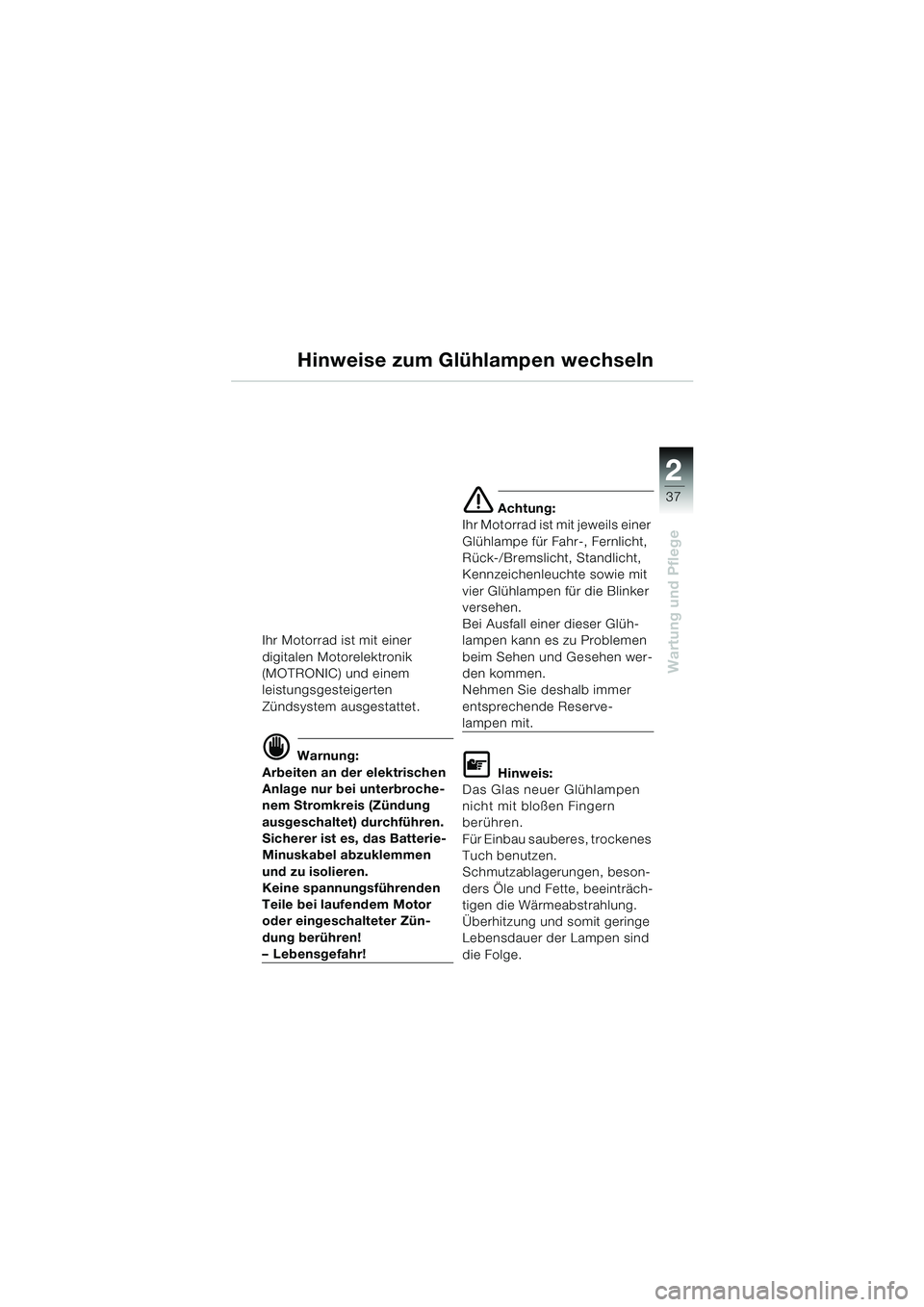

37
Wartung und Pflege
2
Hinweise zum Glühlampen wechseln
Ihr Motorrad ist mit einer
digitalen Motorelektronik
(MOTRONIC) und einem
leistungsgesteigerten
Zündsystem ausgestattet.
d Warnung:
Arbeiten an der elektrischen
Anlage nur bei unterbroche-
nem Stromkreis (Zündung
ausgeschaltet) durchführen.
Sicherer ist es, das Batterie-
Minuskabel abzuklemmen
und zu isolieren.
Keine spannungsführenden
Teile bei laufendem Motor
oder eingeschalteter Zün-
dung berühren!
– Lebensgefahr!
e Achtung:
Ihr Motorrad ist mit jeweils einer
Glühlampe für Fahr-, Fernlicht,
Rück-/Bremslicht, Standlicht,
Kennzeichenleuchte sowie mit
vier Glühlampen für die Blinker
versehen.
Bei Ausfall einer dieser Glüh-
lampen kann es zu Problemen
beim Sehen und Gesehen wer-
den kommen.
Nehmen Sie deshalb immer
entsprechende Reserve-
lampen mit.
L Hinweis:
Das Glas neuer Glühlampen
nicht mit bloßen Fingern
berühren.
Für Einbau sauberes, trockenes
Tuch benutzen.
Schmutzablagerungen, beson-
ders Öle und Fette, beeinträch-
tigen die Wärmeabstrahlung.
Überhitzung und somit geringe
Lebensdauer der Lampen sind
die Folge.
20k41bkd3.book Seite 37 Mittwoch, 26. Mai 2004 3:18 15
Page 40 of 80

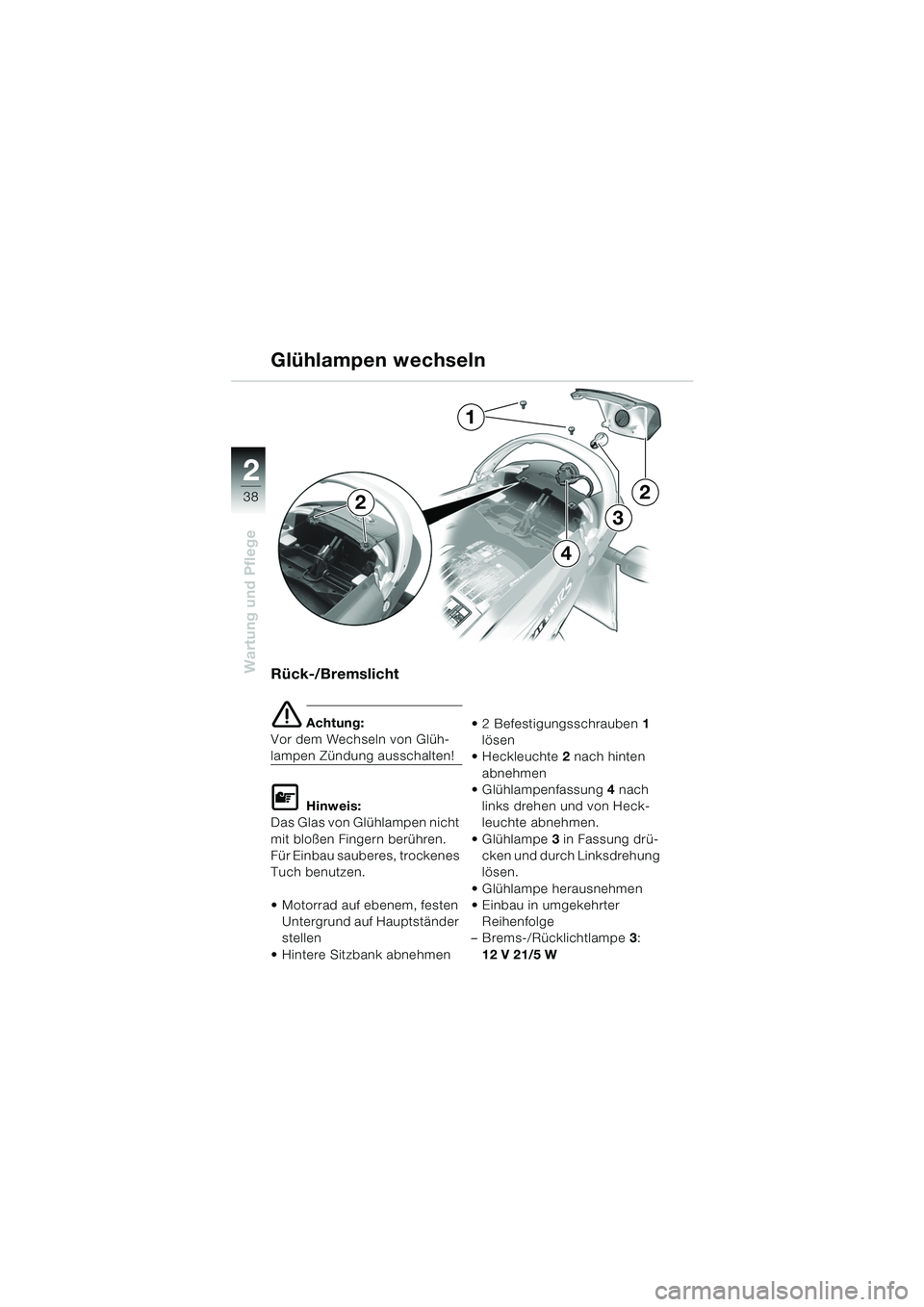

38
Wartung und Pflege
2
Rück-/Bremslicht
e Achtung:
Vor dem Wechseln von Glüh-
lampen Zündung ausschalten!
L Hinweis:
Das Glas von Glühlampen nicht
mit bloßen Fingern berühren.
Für Einbau sauberes, trockenes
Tuch benutzen.
Motorrad auf ebenem, festen
Untergrund auf Hauptständer
stellen
Hintere Sitzbank abnehmen 2 Befestigungsschrauben
1
lösen
Heckleuchte 2 nach hinten
abnehmen
Glühlampenfassung 4 nach
links drehen und von Heck-
leuchte abnehmen.
Glühlampe 3 in Fassung drü-
cken und durch Linksdrehung
lösen.
Glühlampe herausnehmen
Einbau in umgekehrter Reihenfolge
– Brems-/Rücklichtlampe 3:
12 V 21/5 W
3
4
Glühlampen wechseln
22
1
20k41bkd3.book Seite 38 Mittwoch, 26. Mai 2004 3:18 15
