19
Wartung und Pflege
2
Störungstabelle
Störung: Motor springt nicht oder erschwert an
Ursache Abhilfe Siehe
b Seite
Zündschlüssel in
falscher Stellung Zündschlüssel in
Position ONBedienungs-
anleitung
bKapitel 1
Not-Ausschalter in
Aus-Stellung Not-Ausschalter in
MittelstellungBedienungs-
anleitung
bKapitel 3
Seitenständer aus-
geklappt und Gang
eingelegt Getriebe in Leerlauf
schalten oder Sei-
tenständer einklap-
pen und Kupplung
ziehenBedienungs-
anleitung
bKapitel 3
Gang eingelegt,
Kupplung nicht
gezogen Getriebe in Leerlauf
schalten oder Kupp-
lung ziehen Bedienungs-
anleitung
bKapitel 3
Kraftstoffbehälter leer Auffüllen Bedienungs- anleitung
bKapitel 1
Kraftstoffpumpe
arbeitet nicht Sicherung defekt
b 49
Fehlbedienung
Gasdrehgriff Bedienungs-
anleitung
bKapitel 1
20k41bkd3.book Seite 19 Mittwoch, 26. Mai 2004 3:18 15
Page 22 of 80
20
Wartung und Pflege
2

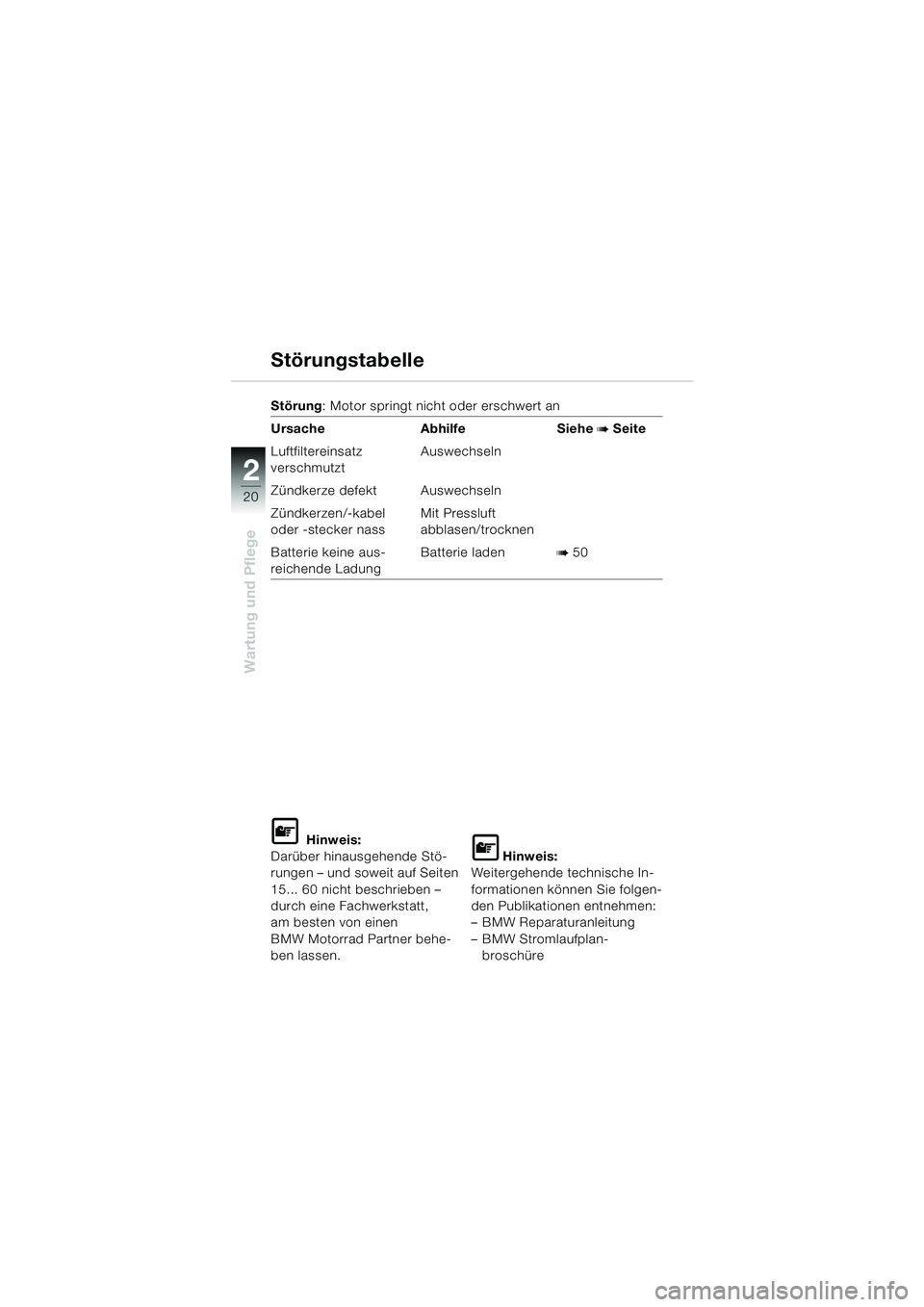

Störungstabelle
Störung: Motor springt nicht oder erschwert an
Ursache Abhilfe Siehe
b Seite
Luftfiltereinsatz
verschmutzt Auswechseln
Zündkerze defekt Auswechseln
Zündkerzen/-kabel
oder -stecker nass Mit Pressluft
abblasen/trocknen
Batterie keine aus-
reichende Ladung Batterie laden
b 50
L Hinweis:
Darüber hinausgehende Stö-
rungen – und soweit auf Seiten
15... 60 nicht beschrieben –
durch eine Fachwerkstatt,
am besten von einen
BMW Motorrad Partner behe-
ben lassen.
L Hinweis:
Weitergehende technische In-
formationen können Sie folgen-
den Publikationen entnehmen:
–BMW Reparaturanleitung
– BMW Stromlaufplan- broschüre
20k41bkd3.book Seite 20 Mittwoch, 26. Mai 2004 3:18 15
Page 23 of 80
21
Wartung und Pflege
2
Motorrad auf ebenen, festen Untergrund auf den Haupt-
ständer stellen
d Warnung:
Darauf achten, dass das Mo-
torrad sicher steht und nicht
nach vorne oder zur Seite
kippen kann.
Vorderradkotflügel
abbauen
Jeweils 1 Schraube 2 links/
rechts herausdrehen
Jeweils 1 Schraube 3 links/
rechts herausdrehen
Vorderradkotflügel 1
vorsichtig abnehmen
Vorderrad ausbauen
2
3
1
20k41bkd3.book Seite 21 Mittwoch, 26. Mai 2004 3:18 15
Page 24 of 80
22
Wartung und Pflege
2
Bremssättel ausbauen
e Achtung:
Bremsleitungen, Bremsschei-
ben, Bremsbeläge und Felge
(ggf. abkleben) bei Ausbau
nicht beschädigen!
Beim Zurückdrücken der
Bremsbeläge und beim Abneh-
men der Bremssättel die Felge
nicht verkratzen (ggf. abkleben)!
ABS-Sensorkabel, ABS-Zahn-
kranz und ABS-Sensor nicht
beschädigen!
Befestigungsschrauben 1 für
Bremssattel links/rechts her-
ausdrehen Bremsbeläge durch leichte
Kippbewegungen der Brems-
sättel zurückdrücken
Linken und rechten
Bremssattel 2 vorsichtig
abnehmen
e Achtung:
Um Beschädigungen am
Bremssattel und Montage-
schwierigkeiten zu vermeiden:
Handbremshebel bei ausge-
bauten Bremssätteln nicht
betätigen!
L Hinweis:
Bremsbeläge kontrollieren
(
b 34), ggf. erneuern lassen.
Vorderrad ausbauen
21
20k41bkd3.book Seite 22 Mittwoch, 26. Mai 2004 3:18 15
Page 25 of 80
23
Wartung und Pflege
2

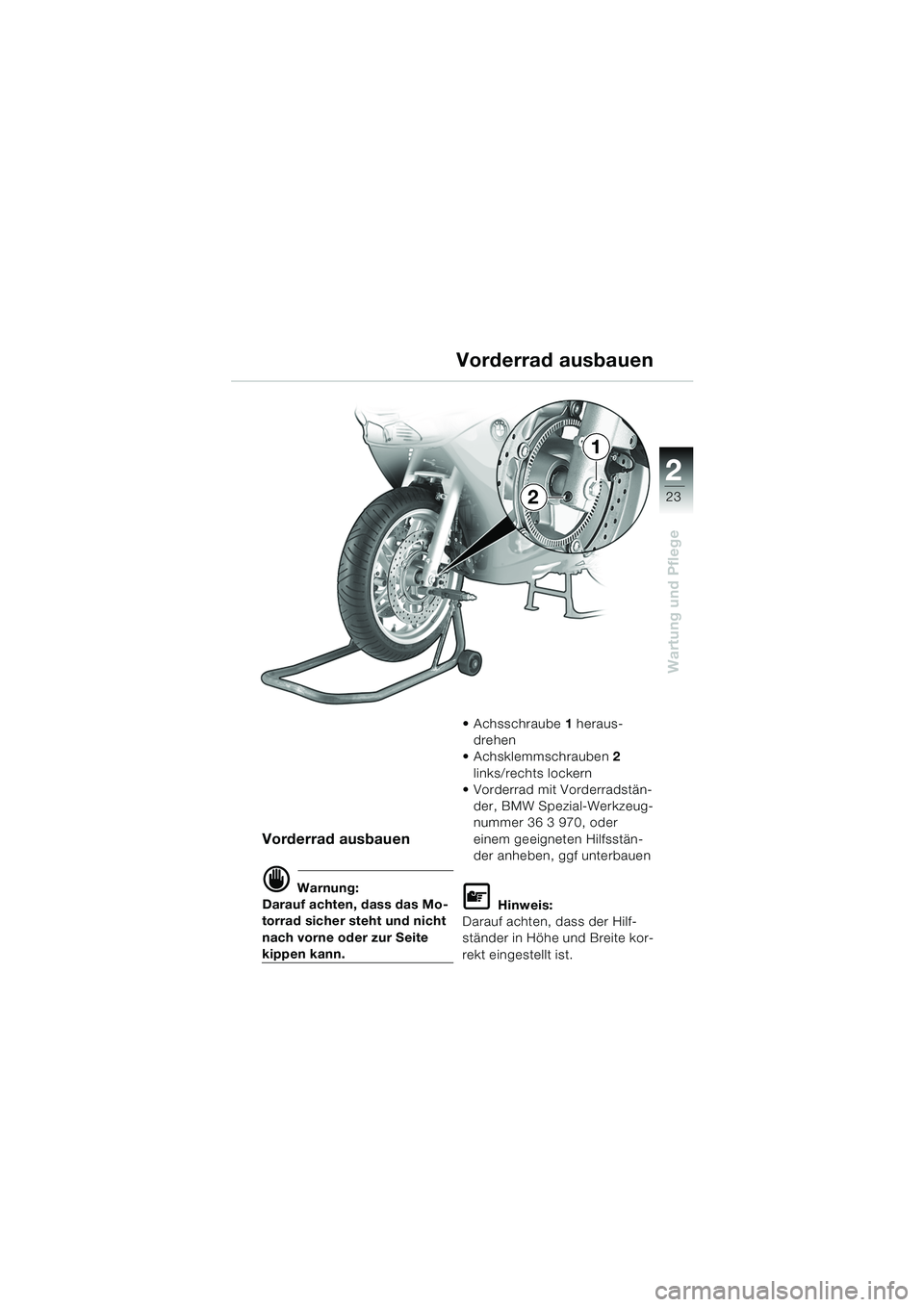

Vorderrad ausbauen
d Warnung:
Darauf achten, dass das Mo-
torrad sicher steht und nicht
nach vorne oder zur Seite
kippen kann. Achsschraube
1 heraus-
drehen
Achsklemmschrauben 2
links/rechts lockern
Vorderrad mit Vorderradstän-
der, BMW Spezial-Werkzeug-
nummer 36 3 970, oder
einem geeigneten Hilfsstän-
der anheben, ggf unterbauen
L Hinweis:
Darauf achten, dass der Hilf-
ständer in Höhe und Breite kor-
rekt eingestellt ist.
Vorderrad ausbauen
1
2
20k41bkd3.book Seite 23 Mittwoch, 26. Mai 2004 3:18 15
Page 26 of 80
24
Wartung und Pflege
2
L Hinweis:
Einbaulage am Reifen markie-
ren bzw. ABS-Zahnkranz oder
Laufrichtungspfeil auf dem
Reifen beachten.
Schraubendreher durch Bohrung 1 an der
Steckachse 2 stecken Steckachse
2 mit leichter
Drehbewegung nach rechts
herausziehen
Distanzbuchsen 3 und
Lagerabdeckung 4
abnehmen
Vorderrad nach vorne
herausrollen
e Achtung:
Beim Ablegen des Rades
Bremsscheiben und ABS-
Zahnkranz nicht beschädigen!
Radlager vor Schmutz und
Feuchtigkeit schützen!
Vorderrad ausbauen
3
1
4
2
20k41bkd3.book Seite 24 Mittwoch, 26. Mai 2004 3:18 15
Page 27 of 80
25
Wartung und Pflege
2
Vorderrad einbauen
Vorderrad einbauen
e Achtung:
Bremsleitungen, Brems-
scheiben und Bremsbeläge bei
Einbau nicht beschädigen!
Radlager vor Schmutz und
Feuchtigkeit schützen!
ABS-Sensorkabel, ABS-Zahn-
kranz und ABS-Sensor nicht
beschädigen!
L Hinweis:
Einbaumarkierung am Reifen
bzw. ABS-Zahnkranz oder
Laufrichtungspfeil auf dem Rei-
fen beachten.
Vorderrad zwischen die Gabelholme rollen
Abstandsbuchse 2 und
Lagerabdeckung 3 säubern
und einsetzen
In Fahrtrichtung
– links: Abstandsbuchse 2
– rechts: Lagerabdeckung 3
(Bund nach aussen)
– Steckachse 1 säubern, ein-
fetten und von rechts mit leich-ter Drehbewegung montieren
(Rad dabei anheben)
2
3
1
20k41bkd3.book Seite 25 Mittwoch, 26. Mai 2004 3:18 15
Page 28 of 80
26
Wartung und Pflege
2
Achsschraube1 handfest
anziehen
Achsklemmschrauben 2
links/rechts handfest
anziehen
Vorderradständer entfernen
Vorderradgabel mehrmals kräftig einfedern
d Warnung:
Darauf achten, dass das
Motorrad sicher steht und
nicht nach vorne oder zur
Seite kippen kann Achsschraube
1 mit Anzieh-
drehmoment festziehen
Achsklemmschrauben 2
links/rechts mit Anzieh-
drehmoment festziehen
e Achtung:
Anziehdrehmomente unbedingt
durch eine Fachwerkstatt über-
prüfen lassen!
Am besten durch einen
BMW Motorrad Partner.
X Anziehdrehmoment:
Achsschraube .............. 30 Nm
Achsklemm-
schrauben .................... 21 Nm
Vorderrad einbauen
1
2
20k41bkd3.book Seite 26 Mittwoch, 26. Mai 2004 3:18 15
Page 29 of 80
27
Wartung und Pflege
2
Bremssättel einbauen
Bremssattel2 links/rechts
vorsichtig auf Bremsscheiben
aufsetzen
Bremssättel links/rechts mit
jeweils 2 Schrauben 1 mit
Anziehdrehmoment
festziehen
e Achtung:
Anziehdrehmomente unbedingt
durch eine Fachwerkstatt über-
prüfen lassen!
Am besten durch einen
BMW Motorrad Partner
X Anziehdrehmoment:
Bremssattel-
schrauben .................... 30 Nm
Vorderrad einbauen
21
20k41bkd3.book Seite 27 Mittwoch, 26. Mai 2004 3:18 15
Page 30 of 80
28
Wartung und Pflege
2

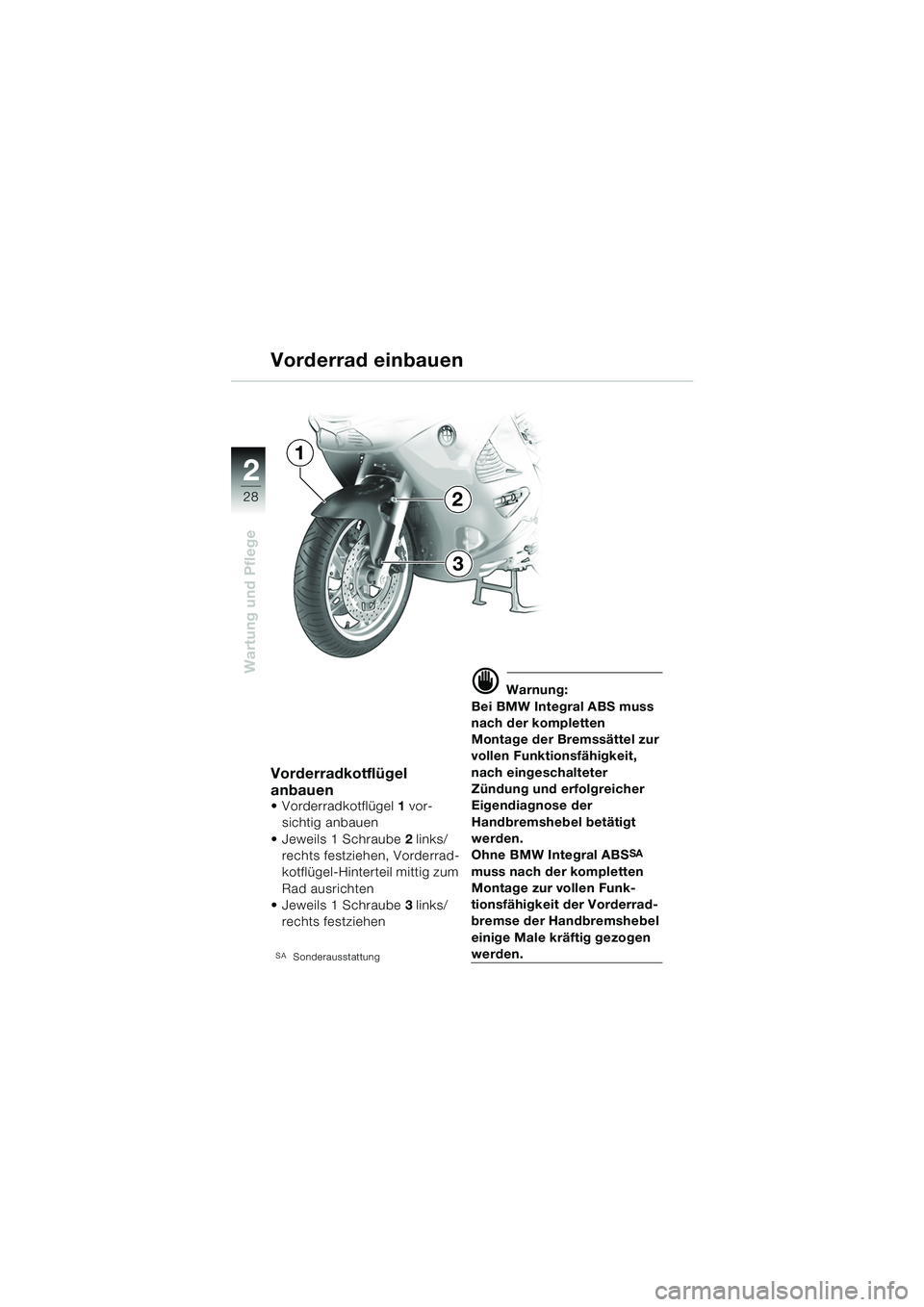

Vorderrad einbauen
