39
Service en onderhoud
2

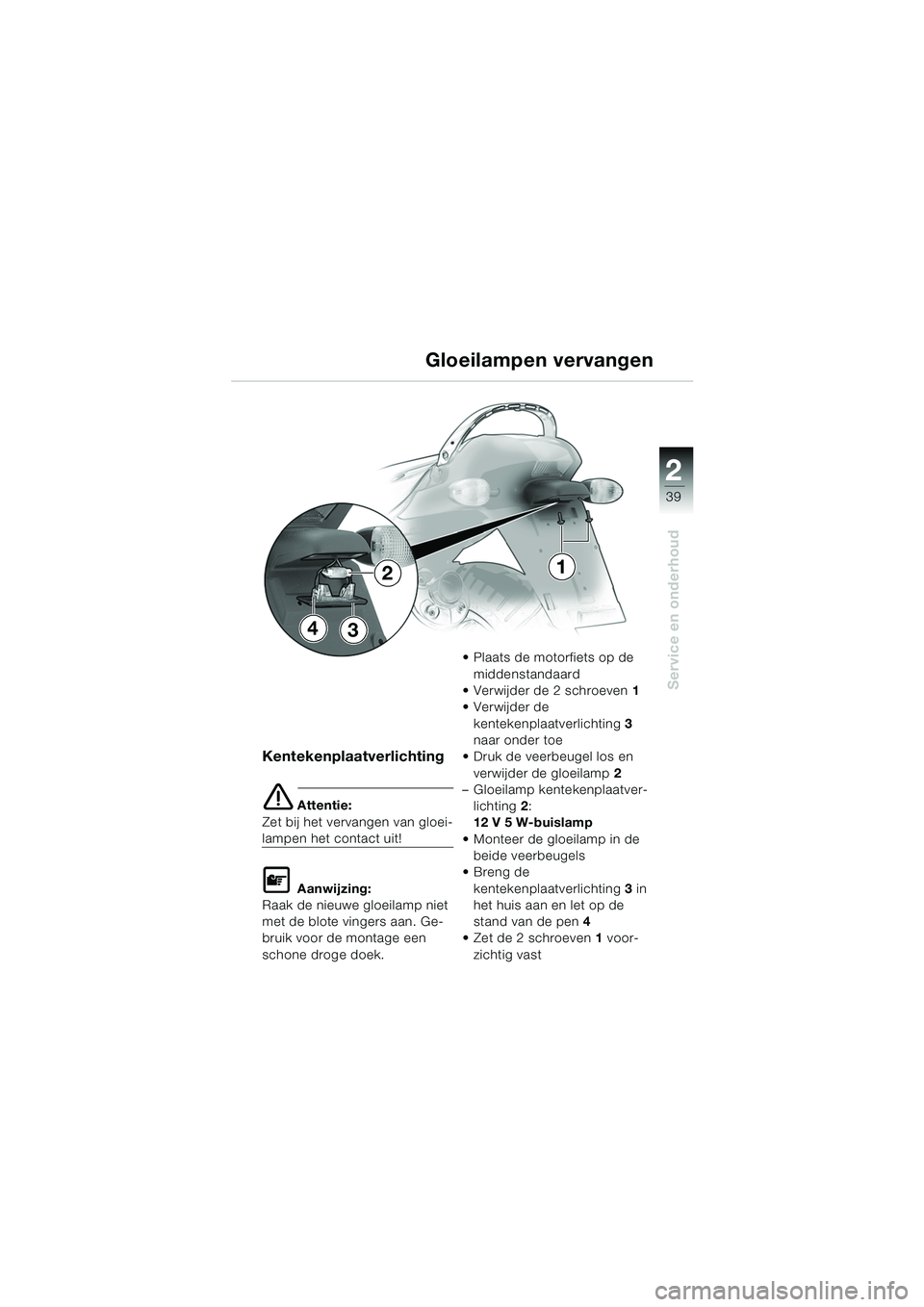

Kentekenplaatverlichting
e Attentie:
Zet bij het vervangen van gloei-
lampen het contact uit!
L Aanwijzing:
Raak de nieuwe gloeilamp niet
met de blote vingers aan. Ge-
bruik voor de montage een
schone droge doek.  Plaats de motorfiets op de
middenstandaard
 Verwijder de 2 schroeven 1
 Verwijder de
kentekenplaatverlichting 3
naar onder toe
 Druk de veerbeugel los en verwijder de gloeilamp 2
– Gloeilamp kentekenplaatver-
lichting 2:
12 V 5 W-buislamp
 Monteer de gloeilamp in de beide veerbeugels
Breng de
kentekenplaatverlichting 3 in
het huis aan en let op de
stand van de pen 4
 Zet de 2 schroeven 1 voor-
zichtig vast
Gloeilampen vervangen
3
1
4
2
20k41bkn3.book Seite 39 Mittwoch, 26. Mai 2004 4:35 16

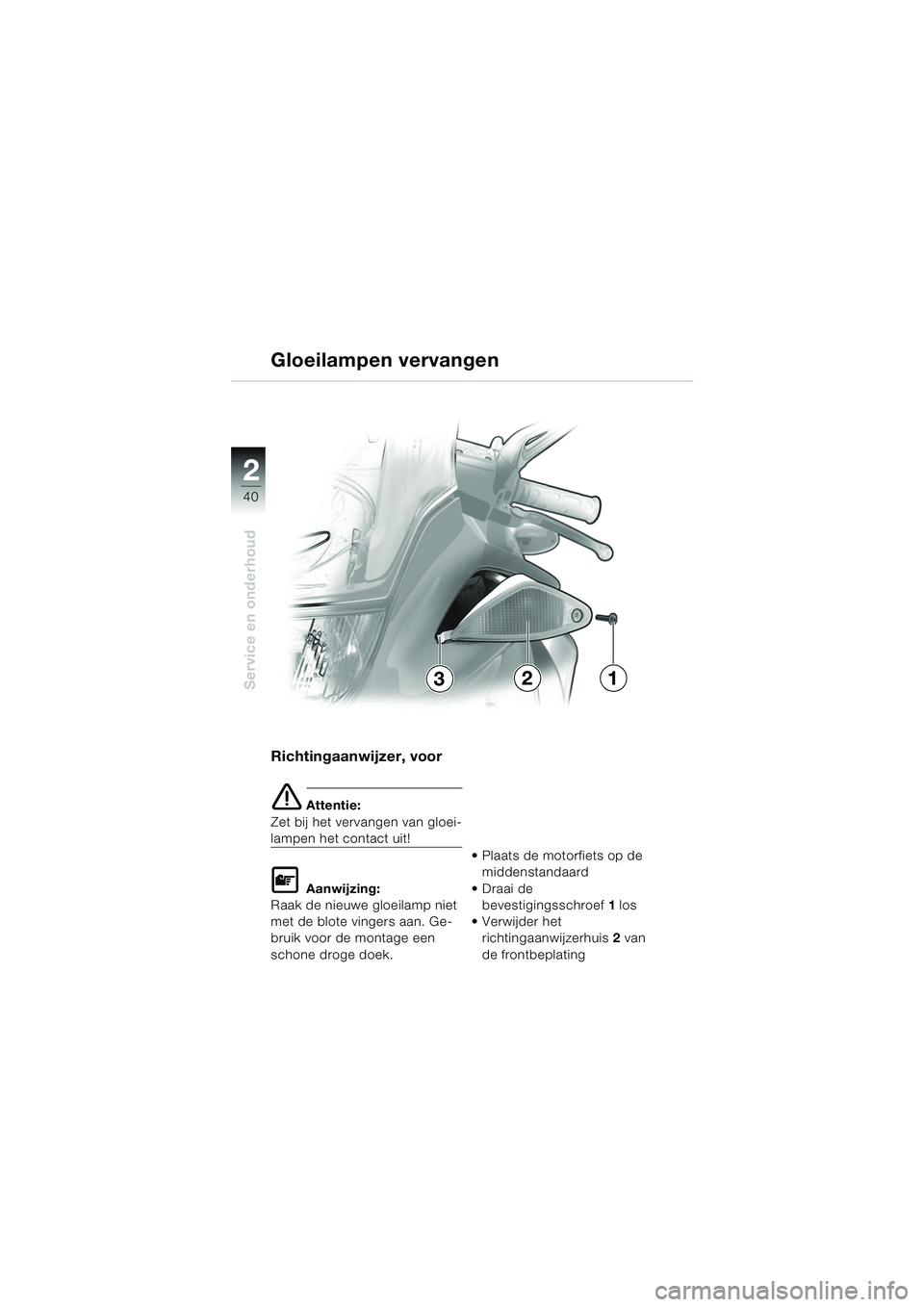

40
Service en onderhoud
2
Richtingaanwijzer, voor
e Attentie:
Zet bij het vervangen van gloei-
lampen het contact uit!
L Aanwijzing:
Raak de nieuwe gloeilamp niet
met de blote vingers aan. Ge-
bruik voor de montage een
schone droge doek.  Plaats de motorfiets op de
middenstandaard
 Draai de bevestigingsschroef 1 los
 Verwijder het richtingaanwijzerhuis 2 van
de frontbeplating
Gloeilampen vervangen
123
20k41bkn3.book Seite 40 Mittwoch, 26. Mai 2004 4:35 16

41
Service en onderhoud
2

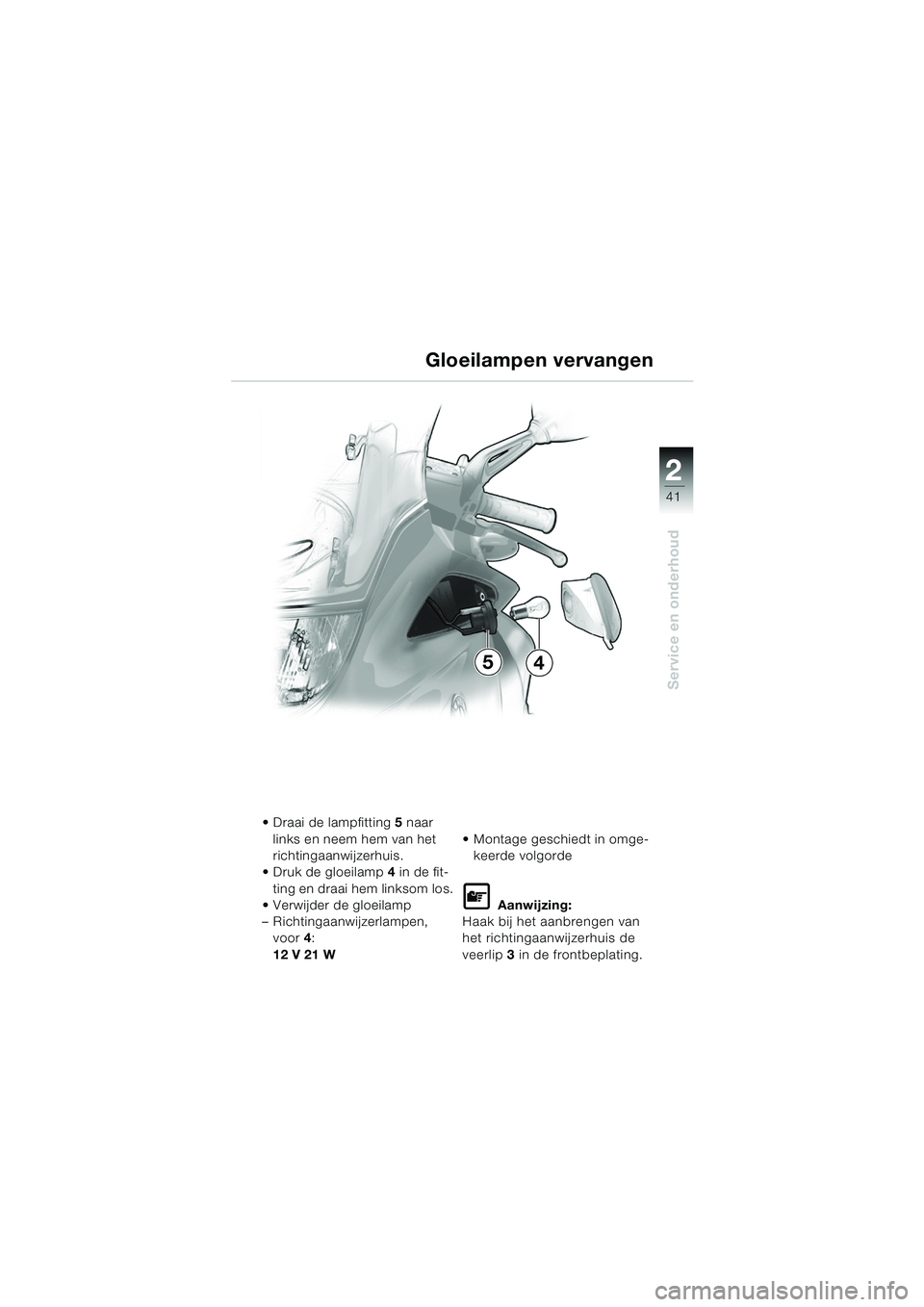

 Draai de lampfitting5 naar
links en neem hem van het
richtingaanwijzerhuis.
 Druk de gloeilamp 4 in de fit-
ting en draai hem linksom los.
 Verwijder de gloeilamp
– Richtingaanwijzerlampen, voor 4:
12 V 21 W  Montage geschiedt in omge-
keerde volgorde
L Aanwijzing:
Haak bij het aanbrengen van
het richtingaanwijzerhuis de
veerlip 3 in de frontbeplating.
Gloeilampen vervangen
54
20k41bkn3.book Seite 41 Mittwoch, 26. Mai 2004 4:35 16

42
Service en onderhoud
2

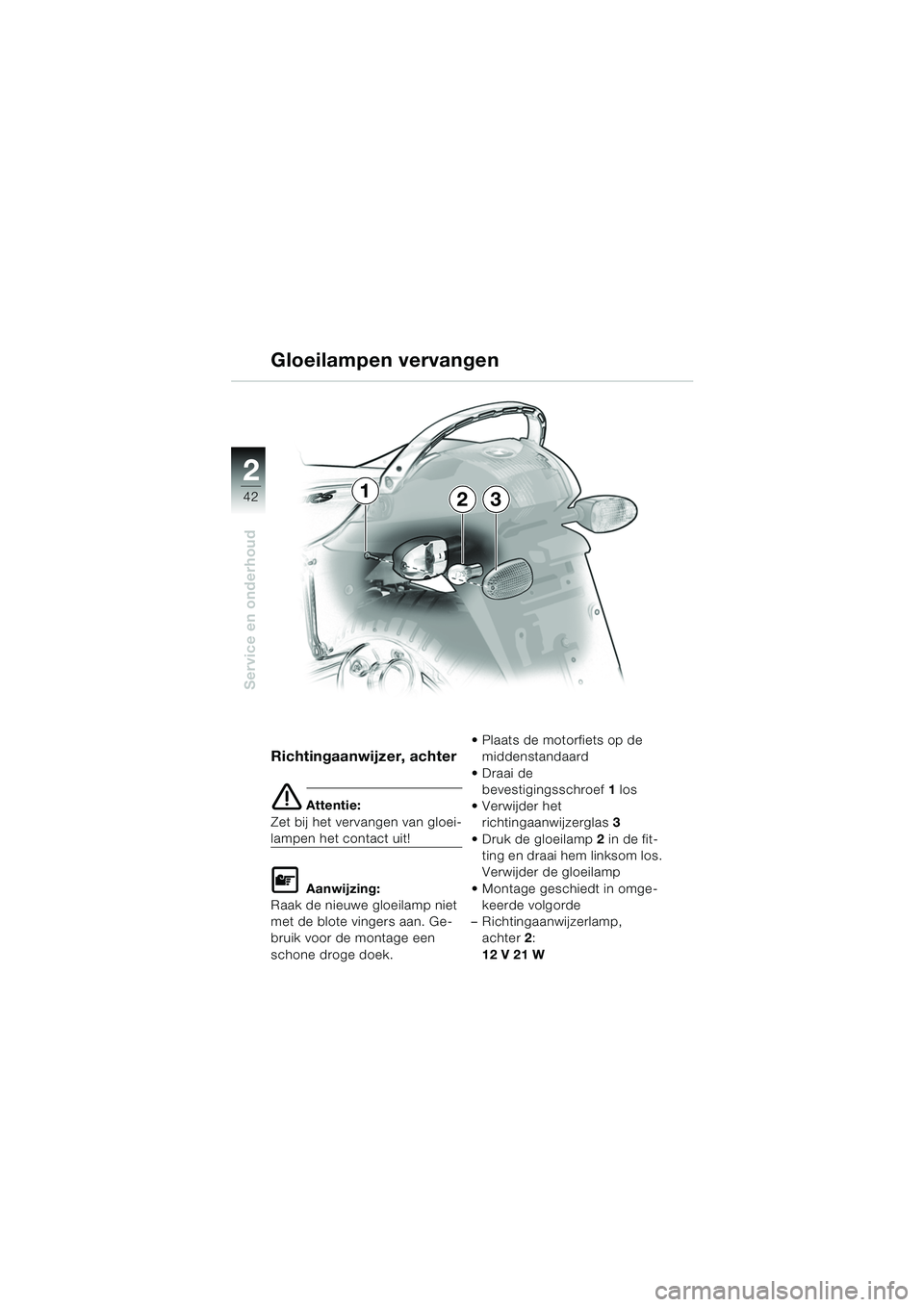

Richtingaanwijzer, achter
e Attentie:
Zet bij het vervangen van gloei-
lampen het contact uit!
L Aanwijzing:
Raak de nieuwe gloeilamp niet
met de blote vingers aan. Ge-
bruik voor de montage een
schone droge doek.  Plaats de motorfiets op de
middenstandaard
 Draai de bevestigingsschroef 1 los
 Verwijder het richtingaanwijzerglas 3
 Druk de gloeilamp 2 in de fit-
ting en draai hem linksom los.
Verwijder de gloeilamp
 Montage geschiedt in omge- keerde volgorde
– Richtingaanwijzerlamp, achter 2:
12 V 21 W
Gloeilampen vervangen
231
20k41bkn3.book Seite 42 Mittwoch, 26. Mai 2004 4:35 16

43
Service en onderhoud
2

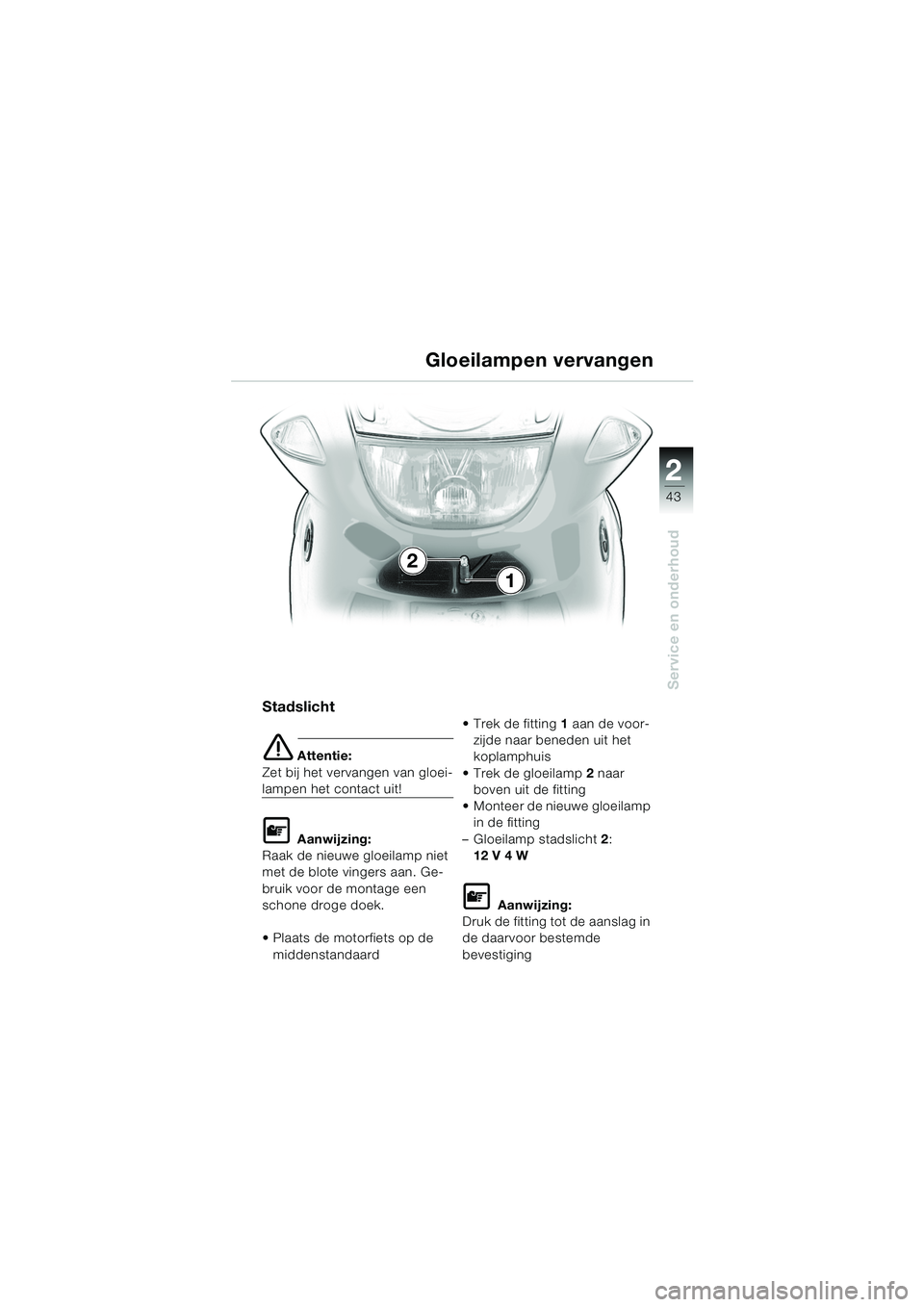

Stadslicht
e Attentie:
Zet bij het vervangen van gloei-
lampen het contact uit!
L Aanwijzing:
Raak de nieuwe gloeilamp niet
met de blote vingers aan. Ge-
bruik voor de montage een
schone droge doek.
 Plaats de motorfiets op de middenstandaard  Trek de fitting
1 aan de voor-
zijde naar beneden uit het
koplamphuis
 Trek de gloeilamp 2 naar
boven uit de fitting
 Monteer de nieuwe gloeilamp in de fitting
– Gloeilamp stadslicht 2:
12 V 4 W
L Aanwijzing:
Druk de fitting tot de aanslag in
de daarvoor bestemde
bevestiging
Gloeilampen vervangen
2
1
20k41bkn3.book Seite 43 Mittwoch, 26. Mai 2004 4:35 16

44
Service en onderhoud
2

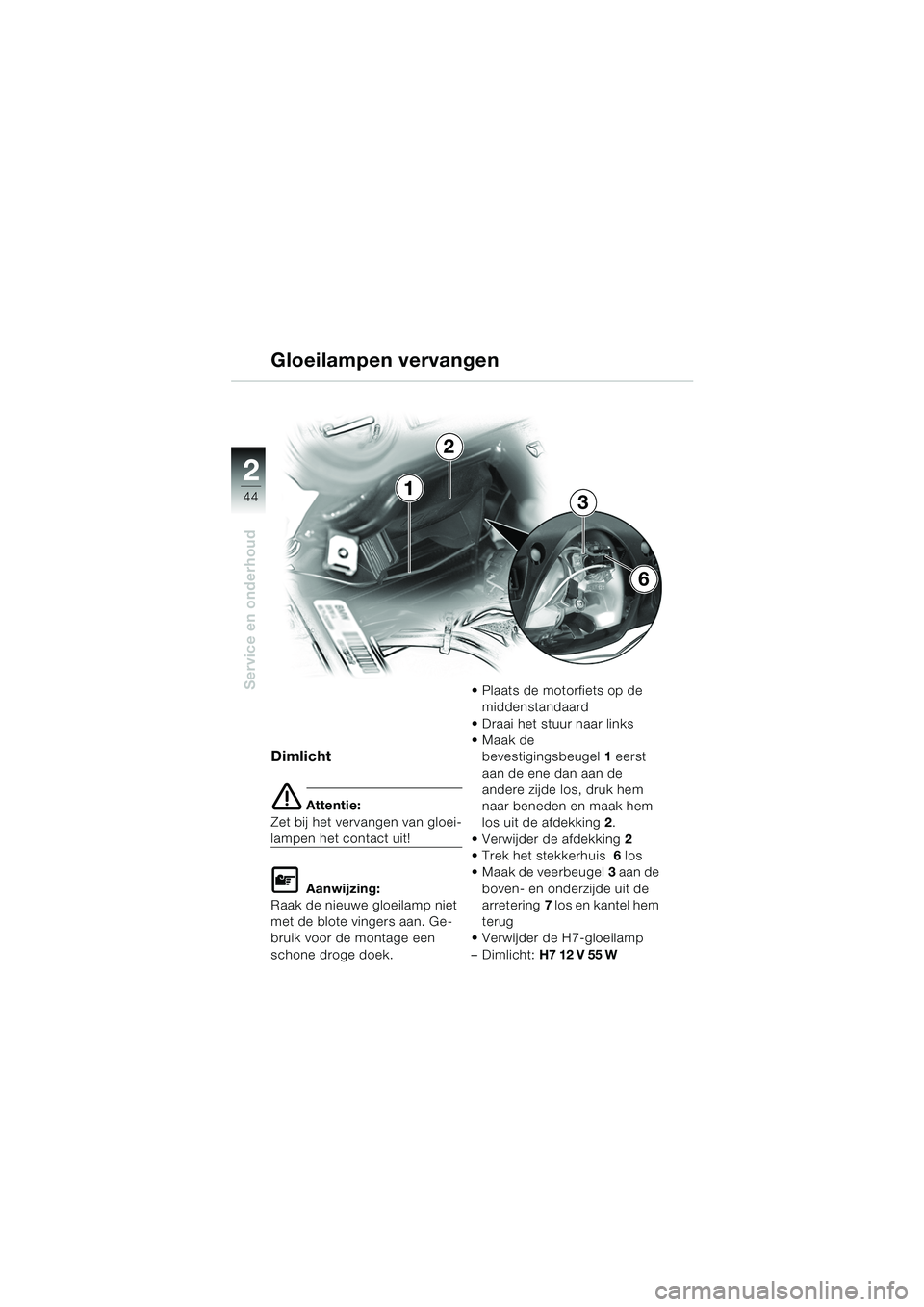

Dimlicht
e Attentie:
Zet bij het vervangen van gloei-
lampen het contact uit!
L Aanwijzing:
Raak de nieuwe gloeilamp niet
met de blote vingers aan. Ge-
bruik voor de montage een
schone droge doek.  Plaats de motorfiets op de
middenstandaard
 Draai het stuur naar links
Maak de bevestigingsbeugel 1 eerst
aan de ene dan aan de
andere zijde los, druk hem
naar beneden en maak hem
los uit de afdekking 2.
 Verwijder de afdekking 2
 Trek het stekkerhuis 6 los
 Maak de veerbeugel 3 aan de
boven- en onderzijde uit de
arretering 7 los en kantel hem
terug
 Verwijder de H7-gloeilamp
– Dimlicht: H7 12 V 55 W
1
2
3
6
Gloeilampen vervangen
20k41bkn3.book Seite 44 Mittwoch, 26. Mai 2004 4:35 16

45
Service en onderhoud
2

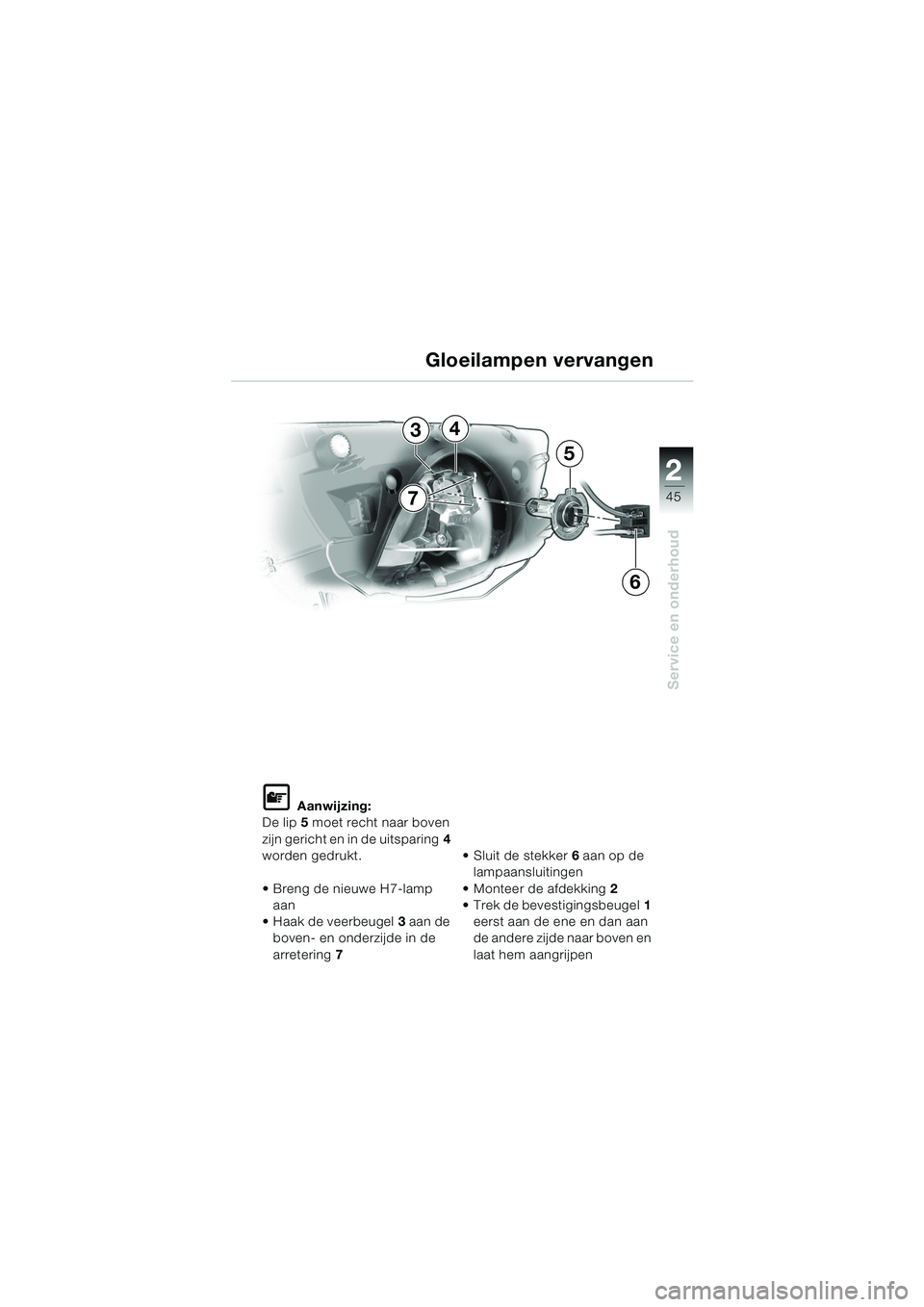

L Aanwijzing:
De lip 5 moet recht naar boven
zijn gericht en in de uitsparing 4
worden gedrukt.
 Breng de nieuwe H7-lamp aan
 Haak de veerbeugel 3 aan de
boven- en onderzijde in de
arretering 7  Sluit de stekker
6 aan op de
lampaansluitingen
 Monteer de afdekking 2
 Trek de bevestigingsbeugel 1
eerst aan de ene en dan aan
de andere zijde naar boven en
laat hem aangrijpen
Gloeilampen vervangen
4
6
7
5
3
20k41bkn3.book Seite 45 Mittwoch, 26. Mai 2004 4:35 16

46
Service en onderhoud
21
2
5
43

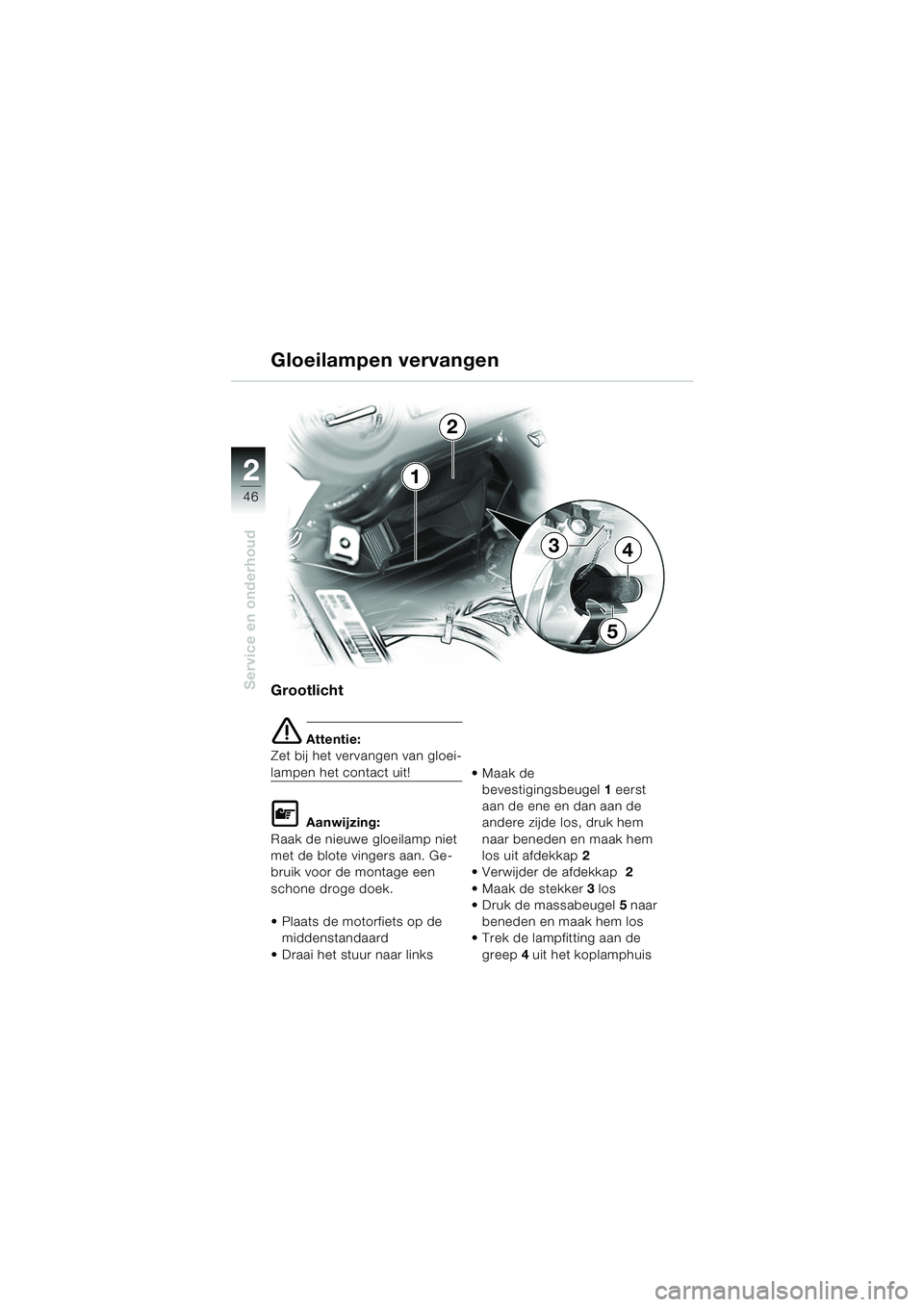

Grootlicht
e Attentie:
Zet bij het vervangen van gloei-
lampen het contact uit!
L Aanwijzing:
Raak de nieuwe gloeilamp niet
met de blote vingers aan. Ge-
bruik voor de montage een
schone droge doek.
 Plaats de motorfiets op de middenstandaard
 Draai het stuur naar links Maak de
bevestigingsbeugel 1 eerst
aan de ene en dan aan de
andere zijde los, druk hem
naar beneden en maak hem
los uit afdekkap 2
 Verwijder de afdekkap 2
 Maak de stekker 3 los
Druk de massabeugel 5 naar
beneden en maak hem los
 Trek de lampfitting aan de
greep 4 uit het koplamphuis
Gloeilampen vervangen
20k41bkn3.book Seite 46 Mittwoch, 26. Mai 2004 4:35 16

47
Service en onderhoud
2
11
7
6
12
8
910
Gloeilampen vervangen

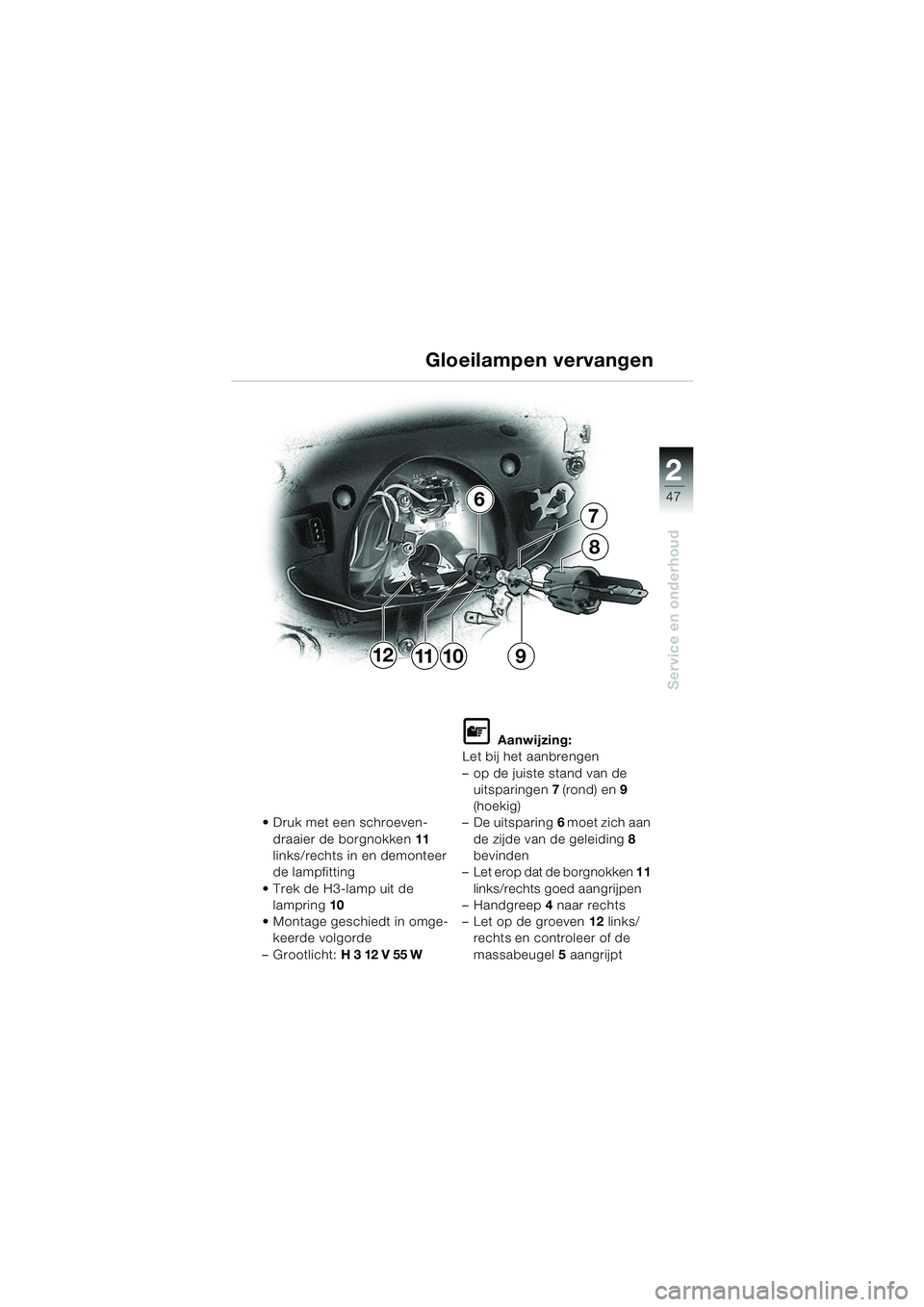

Druk met een schroeven-
draaier de borgnokken 11
links/rechts in en demonteer
de lampfitting
 Trek de H3-lamp uit de lampring 10
 Montage geschiedt in omge- keerde volgorde
– Grootlicht: H 3 12 V 55 W
L Aanwijzing:
Let bij het aanbrengen
– op de juiste stand van de uitsparingen 7 (rond) en 9
(hoekig)
– De uitsparing 6 moet zich aan
de zijde van de geleiding 8
bevinden
– Let erop dat de borgnokken 11
links/rechts goed aangrijpen
– Handgreep 4 naar rechts
– Let op de groeven 12 links/
rechts en controleer of de
massabeugel 5 aangrijpt
20k41bkn3.book Seite 47 Mittwoch, 26. Mai 2004 4:35 16

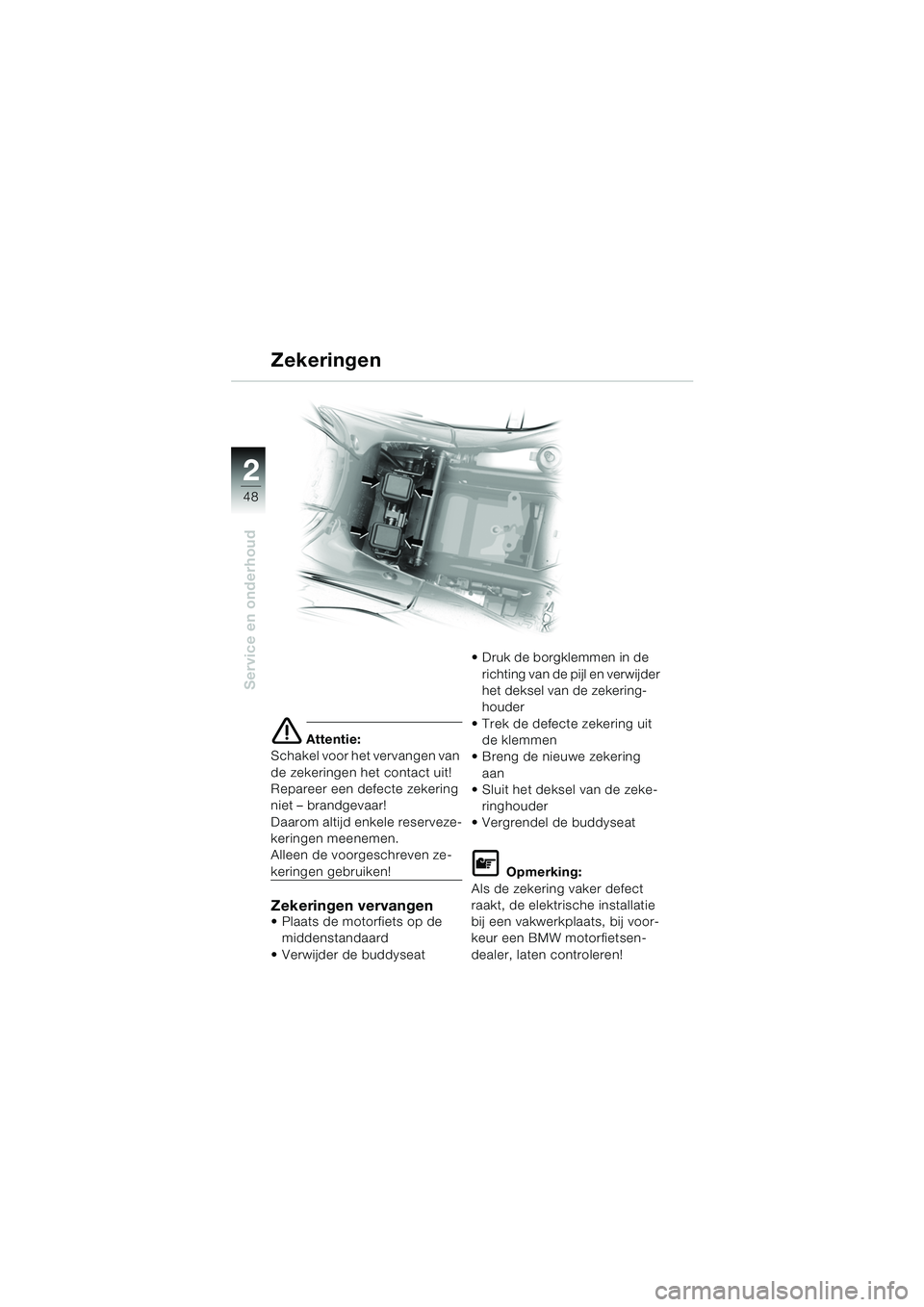

48
Service en onderhoud
2
e Attentie:
Schakel voor het vervangen van
de zekeringen het contact uit!
Repareer een defecte zekering
niet – brandgevaar!
Daarom altijd enkele reserveze-
keringen meenemen.
Alleen de voorgeschreven ze-
keringen gebruiken!
Zekeringen vervangen Plaats de motorfiets op de middenstandaard
 Verwijder de buddyseat  Druk de borgklemmen in de
richting van de pijl en verwijder
het deksel van de zekering-
houder
 Trek de defecte zekering uit de klemmen
 Breng de nieuwe zekering aan
 Sluit het deksel van de zeke-
ringhouder
 Vergrendel de buddyseat
L Opmerking:
Als de zekering vaker defect
raakt, de elektrische installatie
bij een vakwerkplaats, bij voor-
keur een BMW motorfietsen-
dealer, laten controleren!
Zekeringen
