Technische gegevens
3
Smering van lagers en
overige smeerpuntenRollagervet van een gerenom-
meerd merk,
bedrijfstemperatuurbereik
–25 °C …+120 °C,
druppelpunt 190 °C,
goede bescherming tegen corro-
sie, goede water-oxidatiebesten-
digheid;
bijv.: Shell Retinax EP2
Remvloeistof DOT 4
Wij adviseren BMW remvloeistof
e Attentie:
Gebruik alleen nieuwe remvloeistof
met de specificatie DOT 4!
Motorkoelvloeistof Anti-vriesmiddel met anti-corrosieve
eigenschappen van een gerenom-
meerd merk.
Mengverhouding 50% : 50%
e Attentie:
Alleen nitrietvrij anti-vries- en anti-
corrosiemiddel gebruiken!
Brandstoffen en smeermiddelen
20k41bkn3.book Seite 69 Mittwoch, 26. Mai 2004 4:35 16

70
Technische gegevens
3

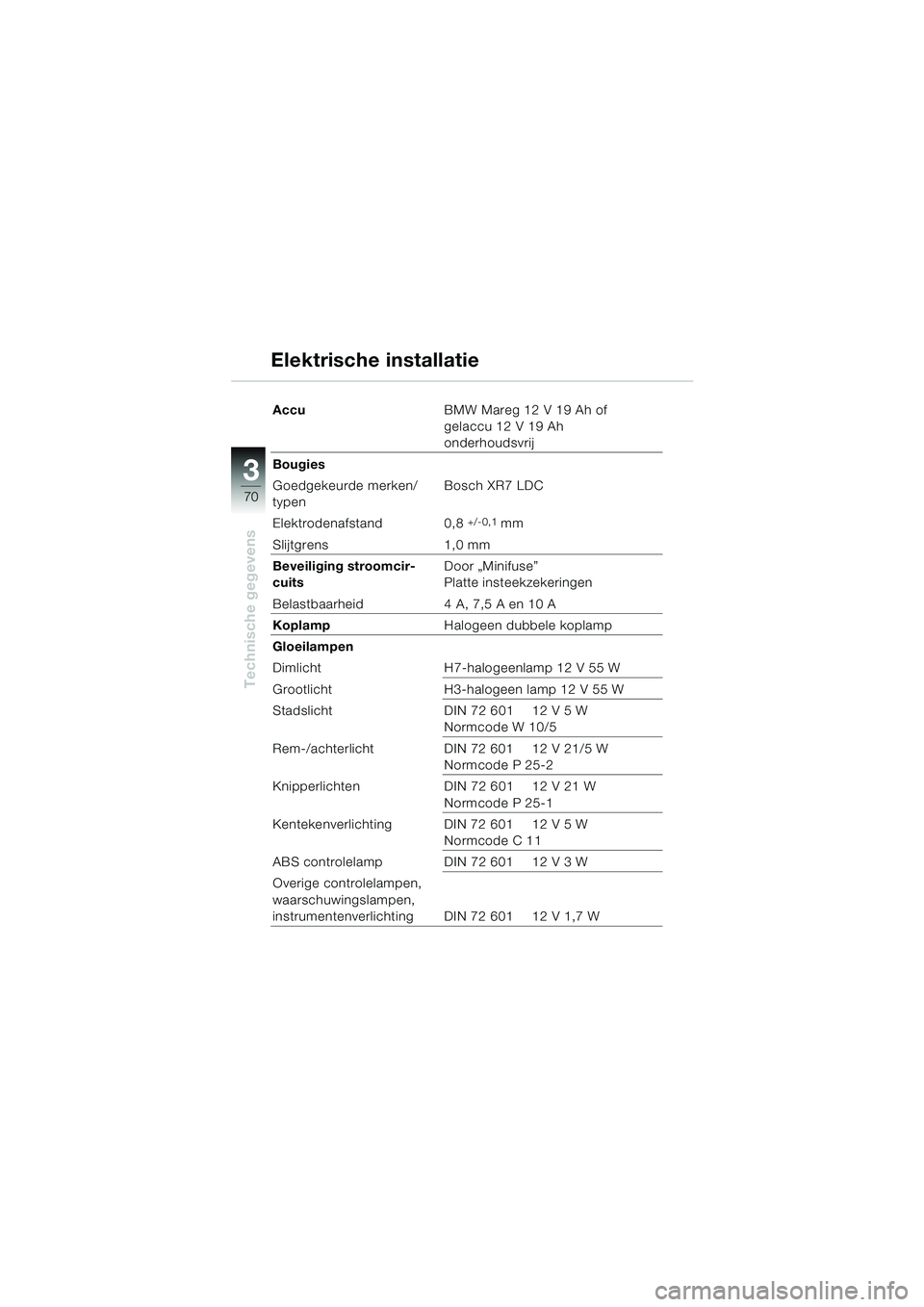

AccuBMW Mareg 12 V 19 Ah of
gelaccu 12 V 19 Ah
onderhoudsvrij
Bougies
Goedgekeurde merken/
typen Bosch XR7 LDC
Elektrodenafstand 0,8
+/-0,1 mm
Slijtgrens 1,0 mm
Beveiliging stroomcir-
cuits Door „Minifuse”
Platte insteekzekeringen
Belastbaarheid 4 A, 7,5 A en 10 A
Koplamp Halogeen dubbele koplamp
Gloeilampen
Dimlicht H7-halogeenlamp 12 V 55 W
Grootlicht H3-halogeen lamp 12 V 55 W
Stadslicht DIN 72 601 12 V 5 W
Normcode W 10/5
Rem-/achterlicht DIN 72 601 12 V 21/5 W
Normcode P 25-2
Knipperlichten DIN 72 601 12 V 21 W
Normcode P 25-1
Kentekenverlichting DIN 72 601 12 V 5 W Normcode C 11
ABS controlelamp DIN 72 601 12 V 3 W
Overige controlelampen,
waarschuwingslampen,
instrumentenverlichting DIN 72 601 12 V 1,7 W
Elektrische installatie
20k41bkn3.book Seite 70 Mittwoch, 26. Mai 2004 4:35 16

71
Technische gegevens
3

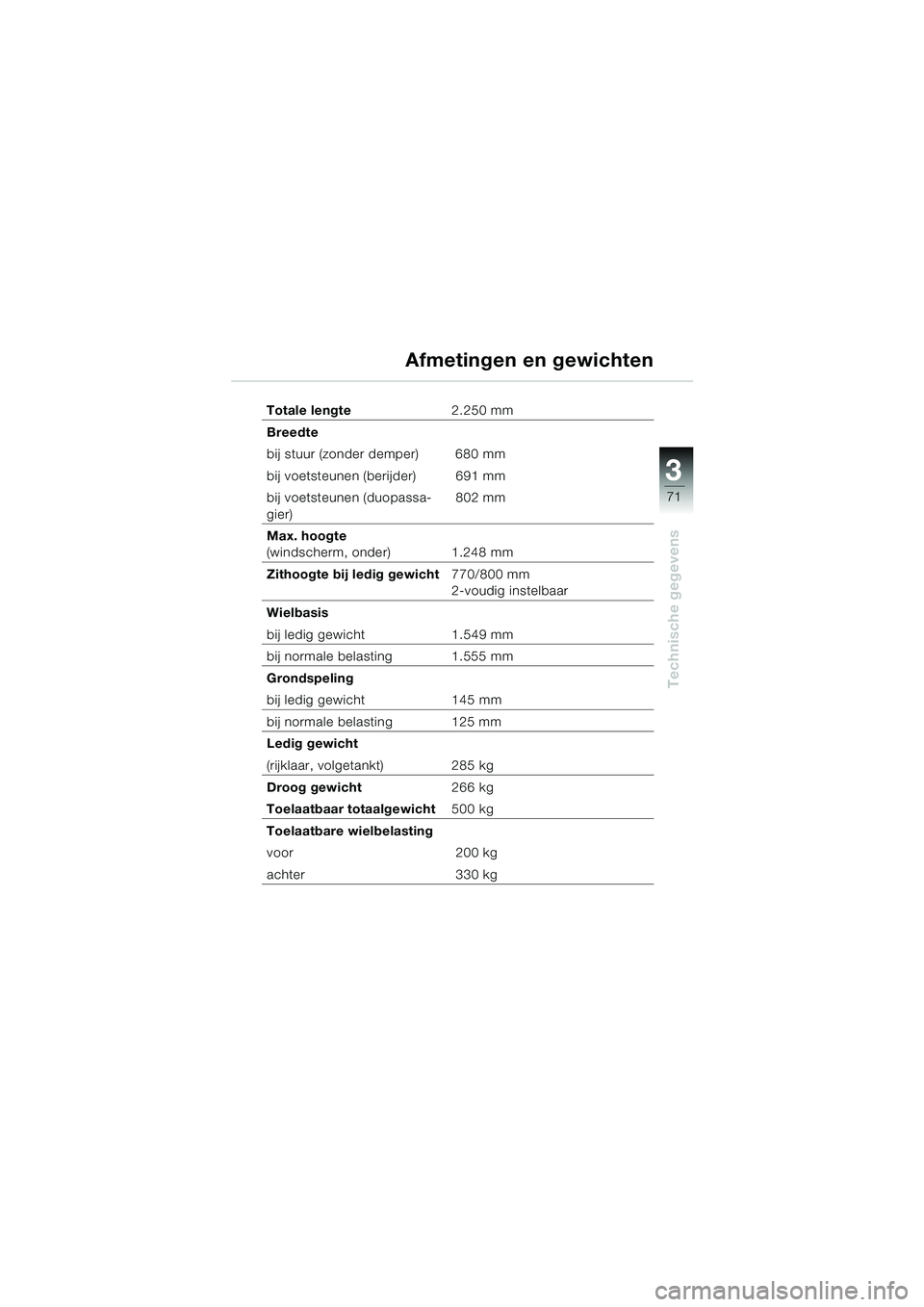

Totale lengte2.250 mm
Breedte
bij stuur (zonder demper) 680 mm
bij voetsteunen (berijder) 691 mm
bij voetsteunen (duopassa-
gier) 802 mm
Max. hoogte
(windscherm, onder) 1.248 mm
Zithoogte bij ledig gewicht 770/800 mm
2-voudig instelbaar
Wielbasis
bij ledig gewicht 1.549 mm
bij normale belasting 1.555 mm
Grondspeling
bij ledig gewicht 145 mm
bij normale belasting 125 mm
Ledig gewicht
(rijklaar, volgetankt) 285 kg
Droog gewicht 266 kg
Toelaatbaar totaalgewicht 500 kg
Toelaatbare wielbelasting
voor 200 kg
achter 330 kg
Afmetingen en gewichten
20k41bkn3.book Seite 71 Mittwoch, 26. Mai 2004 4:35 16

72
Technische gegevens
3

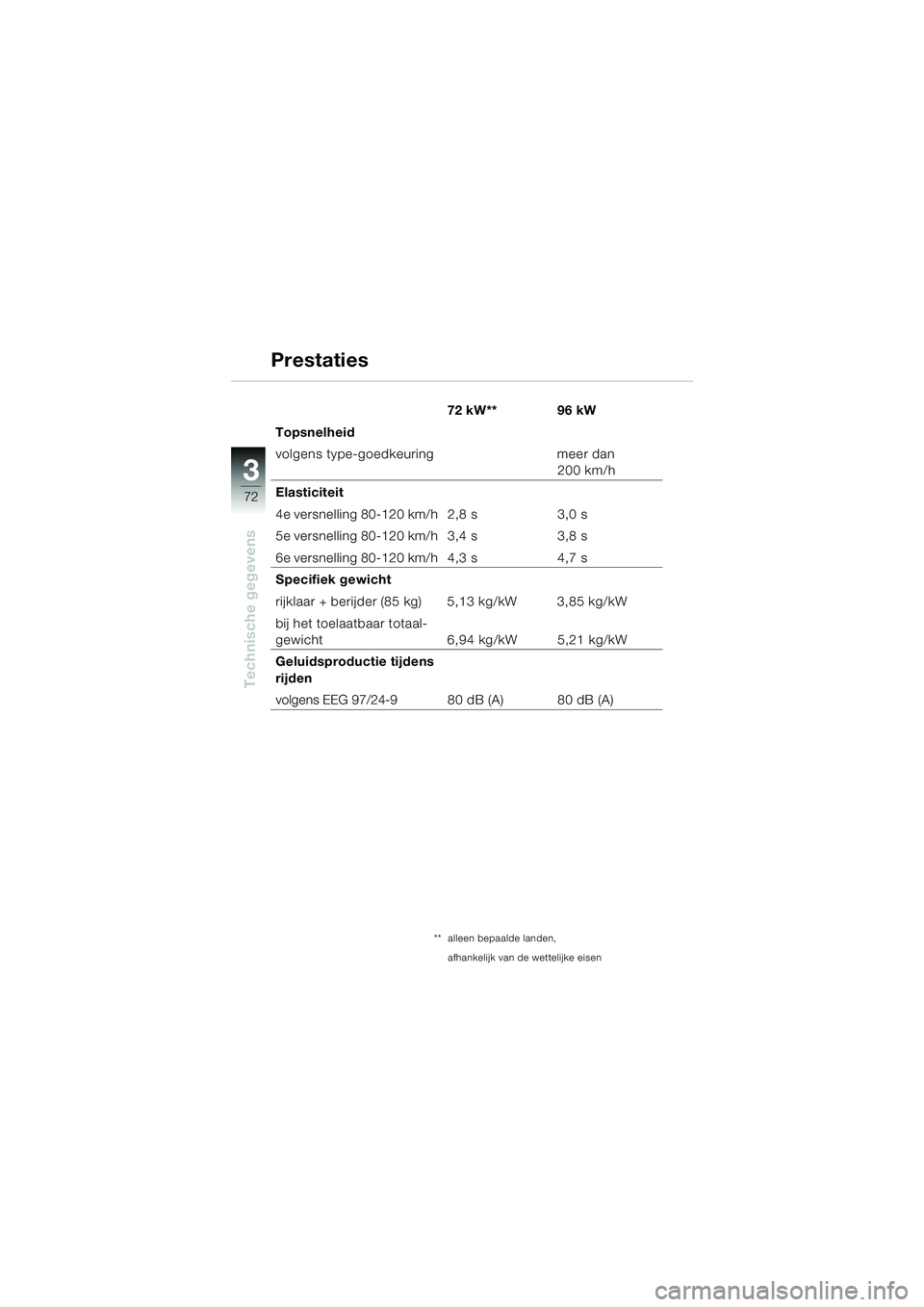

72 kW** 96 kW
Topsnelheid
volgens type-goedkeuring meer dan
200 km/h
Elasticiteit
4e versnelling 80-120 km/h 2,8 s 3,0 s
5e versnelling 80-120 km/h 3,4 s 3,8 s
6e versnelling 80-120 km/h 4,3 s 4,7 s
Specifiek gewicht
rijklaar + berijder (85 kg) 5,13 kg/kW 3,85 kg/kW
bij het toelaatbaar totaal-
gewicht 6,94 kg/kW 5,21 kg/kW
Geluidsproductie tijdens
rijden
volgens EEG 97/24-9 80 dB (A) 80 dB (A)
Prestaties
** alleen bepaalde landen,
afhankelijk van de wettelijke eisen
20k41bkn3.book Seite 72 Mittwoch, 26. Mai 2004 4:35 16

73
i

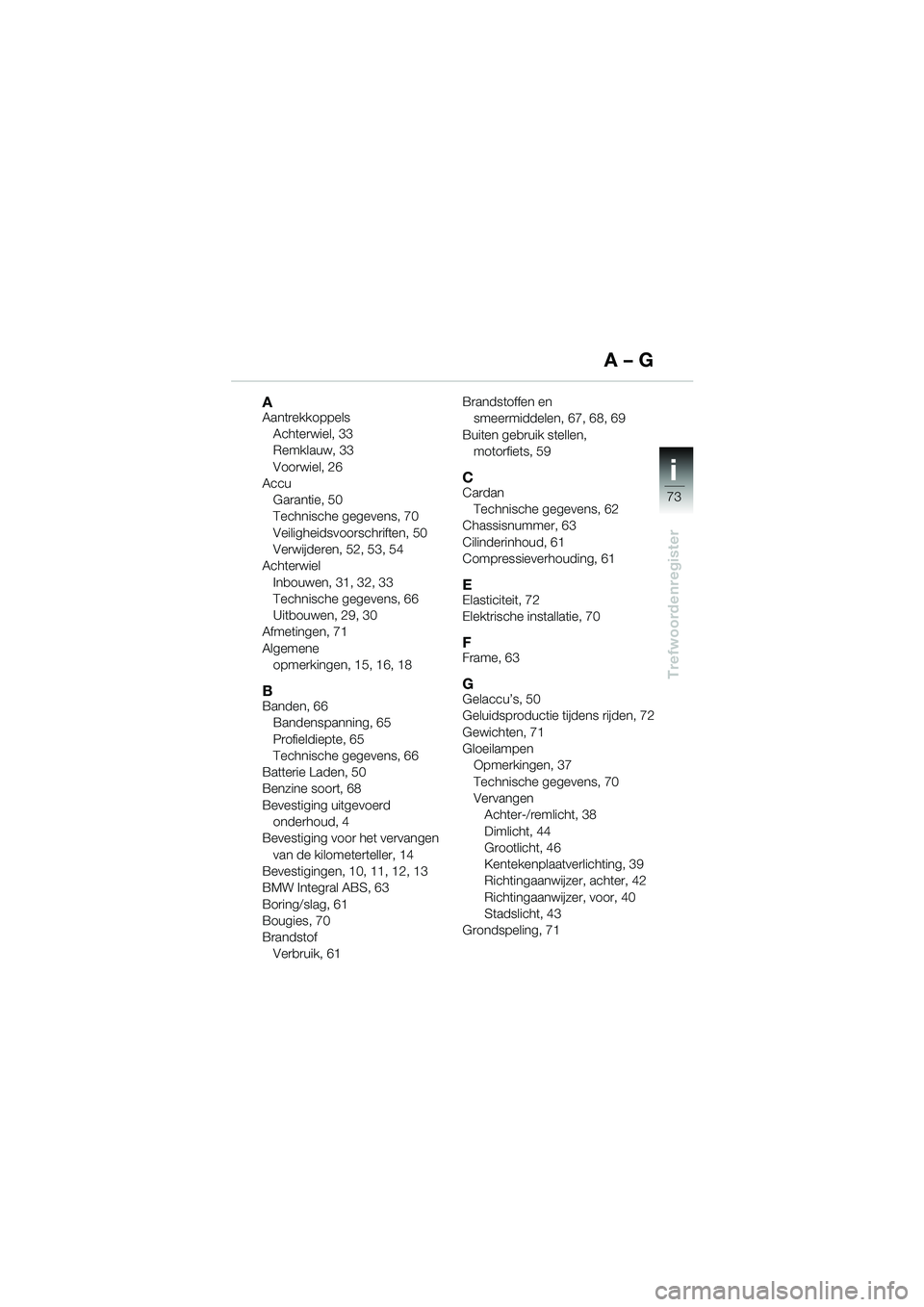

A – G
AAantrekkoppelsAchterwiel, 33
Remklauw, 33
Voorwiel, 26
Accu
Garantie, 50
Technische gegevens, 70
Veiligheidsvoorschriften, 50
Verwijderen, 52, 53, 54
Achterwiel Inbouwen, 31, 32, 33
Technische gegevens, 66
Uitbouwen, 29, 30
Afmetingen, 71
Algemene
opmerkingen, 15, 16, 18
BBanden, 66Bandenspanning, 65
Profieldiepte, 65
Technische gegevens, 66
Batterie Laden, 50
Benzine soort, 68
Bevestiging uitgevoerd onderhoud, 4
Bevestiging voor het vervangen
van de kilometerteller, 14
Bevestigingen, 10, 11, 12, 13
BMW Integral ABS, 63
Boring/slag, 61
Bougies, 70
Brandstof Verbruik, 61 Brandstoffen en
smeermiddelen, 67, 68, 69
Buiten gebruik stellen, motorfiets, 59
CCardan
Technische gegevens, 62
Chassisnummer, 63
Cilinderinhoud, 61
Compressieverhouding, 61
EElasticiteit, 72
Elektrische installatie, 70
FFrame, 63
GGelaccu’s, 50
Geluidsproductie tijdens rijden, 72
Gewichten, 71
Gloeilampen Opmerkingen, 37
Technische gegevens, 70
Vervangen
Achter-/remlicht, 38
Dimlicht, 44
Grootlicht, 46
Kentekenplaatverlichting, 39
Richtingaanwijzer, achter, 42
Richtingaanwijzer, voor, 40
Stadslicht, 43
Grondspeling, 71
Trefwoordenregister
20k41bkn3.book Seite 73 Mittwoch, 26. Mai 2004 4:35 16

74
i

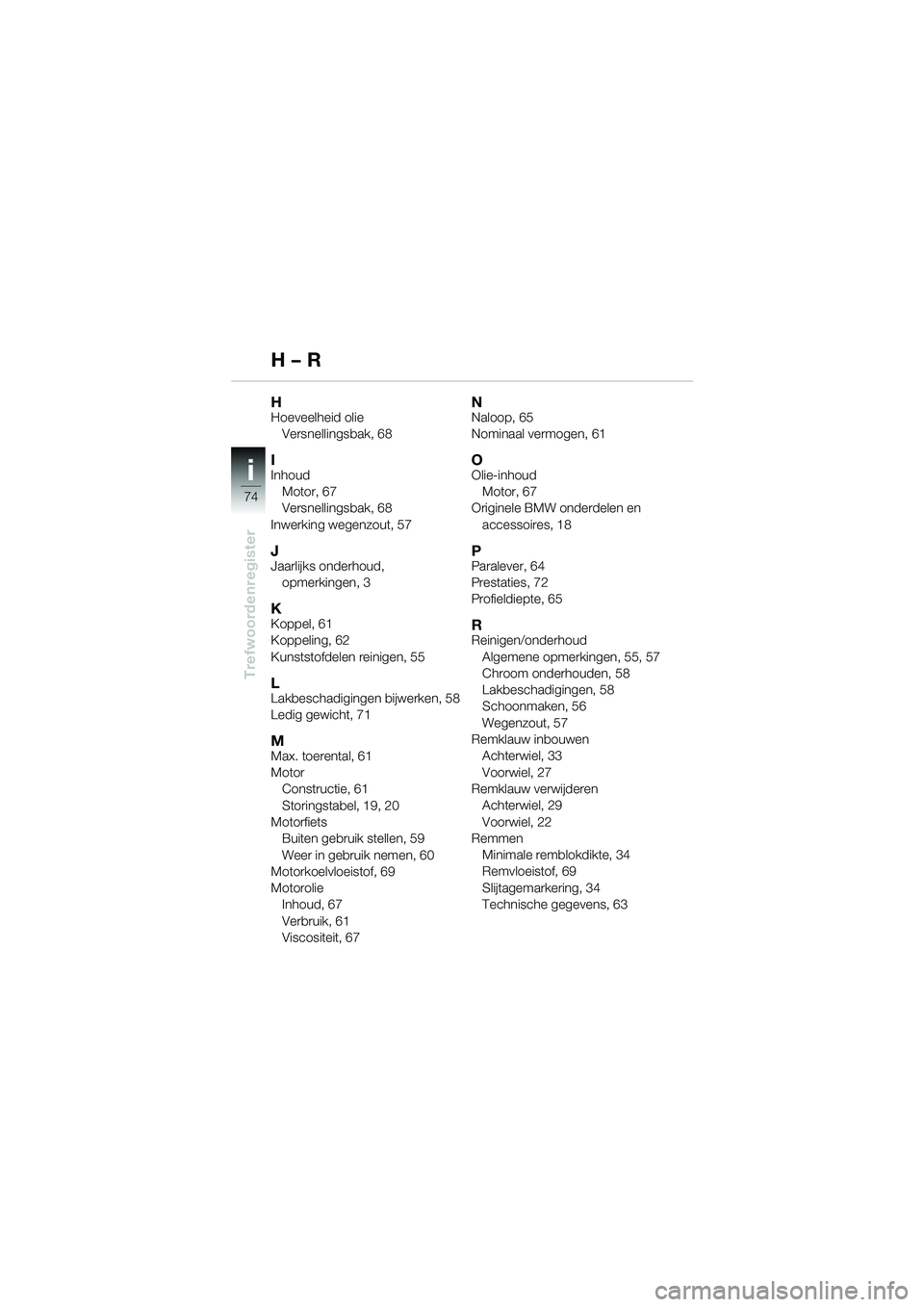

H – R
HHoeveelheid olieVersnellingsbak, 68
IInhoud
Motor, 67
Versnellingsbak, 68
Inwerking wegenzout, 57
JJaarlijks onderhoud, opmerkingen, 3
KKoppel, 61
Koppeling, 62
Kunststofdelen reinigen, 55
LLakbeschadigingen bijwerken, 58
Ledig gewicht, 71
MMax. toerental, 61
MotorConstructie, 61
Storingstabel, 19, 20
Motorfiets
Buiten gebruik stellen, 59
Weer in gebruik nemen, 60
Motorkoelvloeistof, 69
Motorolie Inhoud, 67
Verbruik, 61
Viscositeit, 67
NNaloop, 65
Nominaal vermogen, 61
OOlie-inhoud
Motor, 67
Originele BMW onderdelen en
accessoires, 18
PParalever, 64
Prestaties, 72
Profieldiepte, 65
RReinigen/onderhoudAlgemene opmerkingen, 55, 57
Chroom onderhouden, 58
Lakbeschadigingen, 58
Schoonmaken, 56
Wegenzout, 57
Remklauw inbouwen Achterwiel, 33
Voorwiel, 27
Remklauw verwijderen
Achterwiel, 29
Voorwiel, 22
Remmen
Minimale remblokdikte, 34
Remvloeistof, 69
Slijtagemarkering, 34
Technische gegevens, 63
Trefwoordenregister
20k41bkn3.book Seite 74 Mittwoch, 26. Mai 2004 4:35 16

75
i

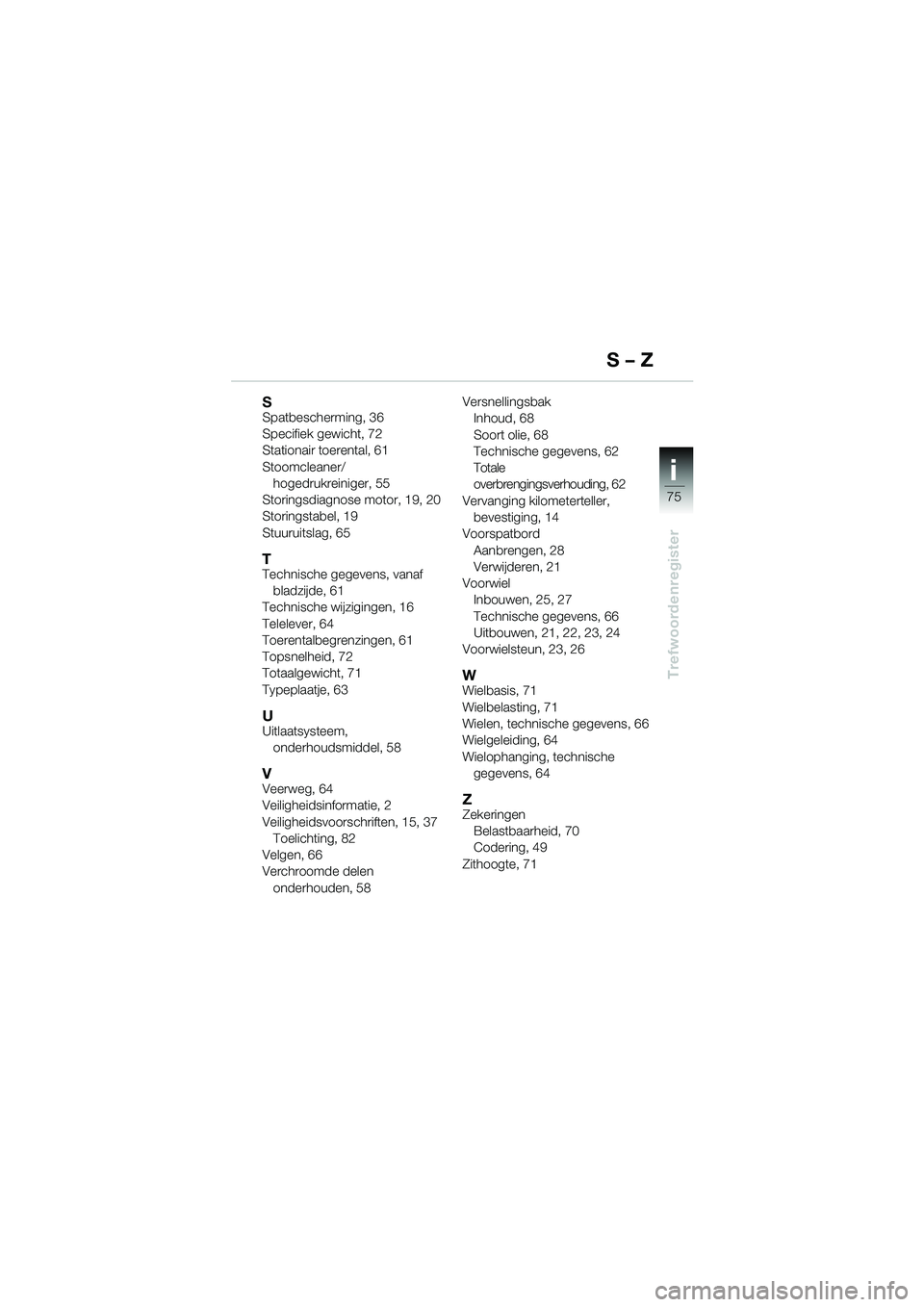

S – Z
SSpatbescherming, 36
Specifiek gewicht, 72
Stationair toerental, 61
Stoomcleaner/hogedrukreiniger, 55
Storingsdiagnose motor, 19, 20
Storingstabel, 19
Stuuruitslag, 65
TTechnische gegevens, vanaf bladzijde, 61
Technische wijzigingen, 16
Telelever, 64
Toerentalbegrenzingen, 61
Topsnelheid, 72
Totaalgewicht, 71
Typeplaatje, 63
UUitlaatsysteem, onderhoudsmiddel, 58
VVeerweg, 64
Veiligheidsinformatie, 2
Veiligheidsvoorschriften, 15, 37Toelichting, 82
Velgen, 66
Verchroomde delen onderhouden, 58 Versnellingsbak
Inhoud, 68
Soort olie, 68
Technische gegevens, 62
Totale
overbrengingsverhouding, 62
Vervanging kilometerteller, bevestiging, 14
Voorspatbord
Aanbrengen, 28
Verwijderen, 21
Voorwiel Inbouwen, 25, 27
Technische gegevens, 66
Uitbouwen, 21, 22, 23, 24
Voorwielsteun, 23, 26
WWielbasis, 71
Wielbelasting, 71
Wielen, technische gegevens, 66
Wielgeleiding, 64
Wielophanging, technische gegevens, 64
ZZekeringen
Belastbaarheid, 70
Codering, 49
Zithoogte, 71
Trefwoordenregister
20k41bkn3.book Seite 75 Mittwoch, 26. Mai 2004 4:35 16

76
i

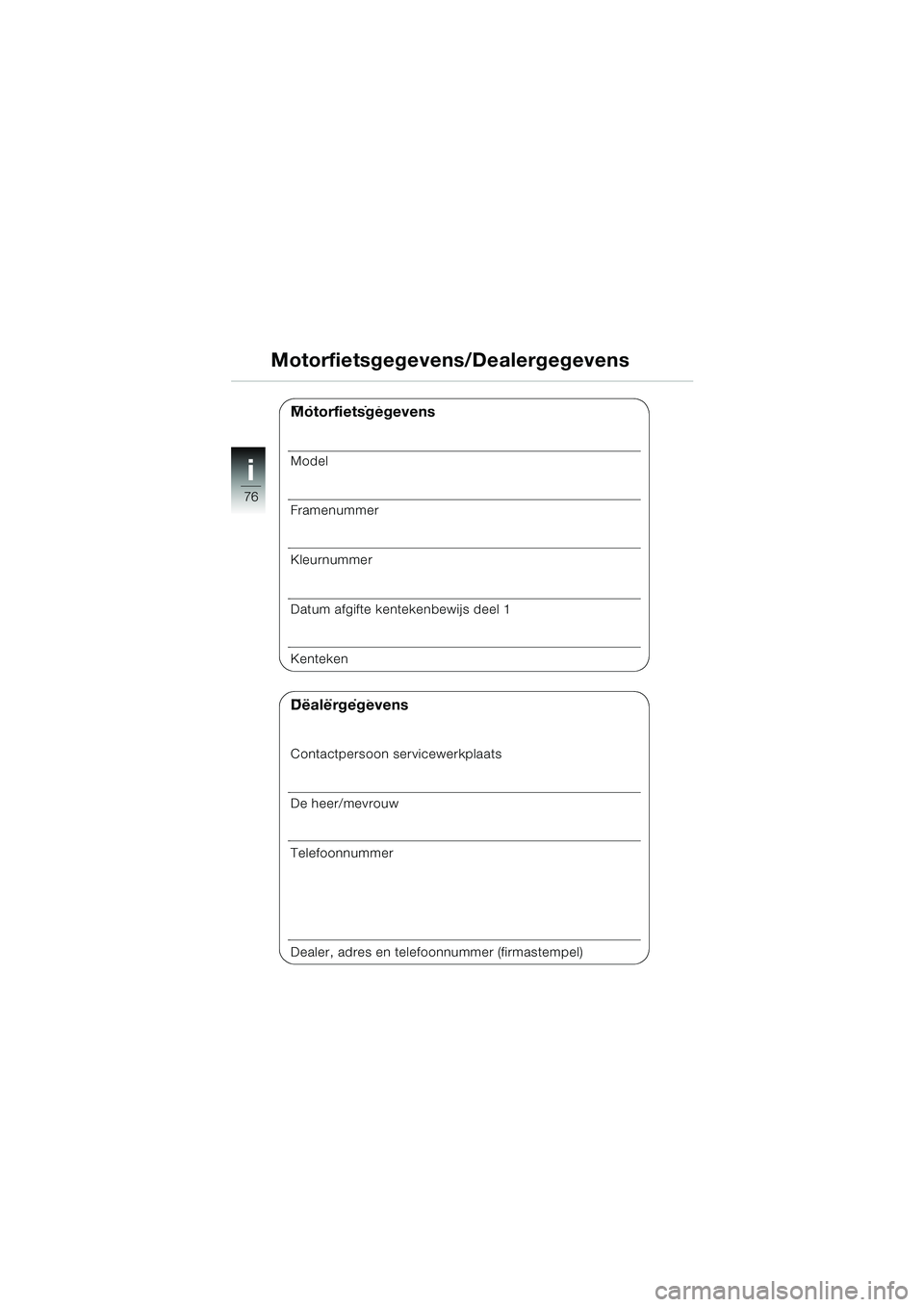

Motorfietsgegevens/Dealergegevens
Fahrzeugdaten
Modell
Fahrgestellnummer
Farbnummer
Erstzulassung
Polizeiliches Kennzeichen
Händlerdaten
Ansprechpartner im Kundendienst
Frau/Herr
Telefonnummer
Händleranschrift/Telefon (Firmenstempel)
Motorfietsgegevens
Model
Framenummer
Kleurnummer
Datum afgifte kentekenbewijs deel 1
Kenteken
Dealergegevens
Contactpersoon servicewerkplaats
De heer/mevrouw
Telefoonnummer
Dealer, adres en telefoonnummer (firmastempel)
20k41bkn3.book Seite 76 Mittwoch, 26. Mai 2004 4:35 16

1

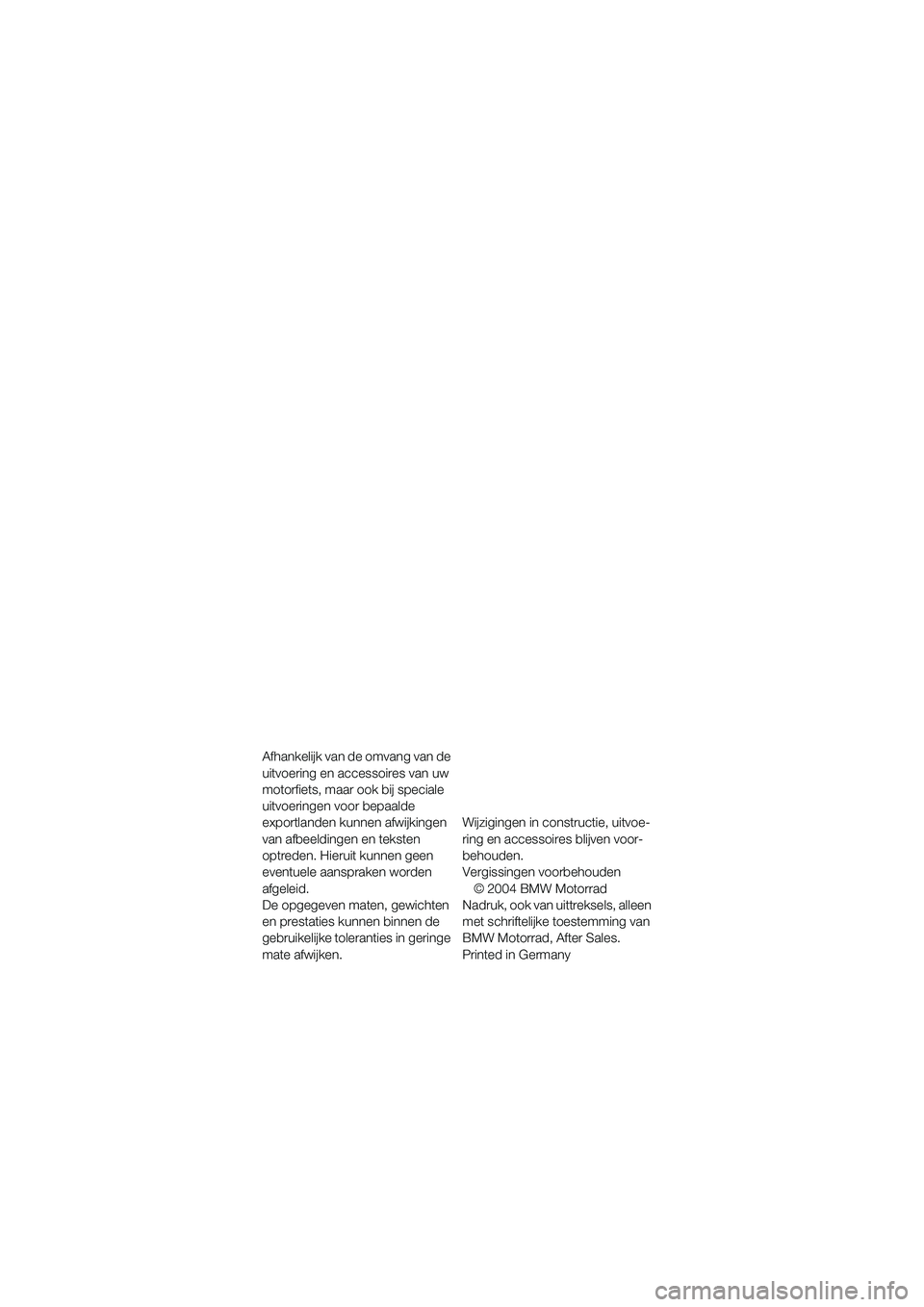

Afhankelijk van de omvang van de
uitvoering en accessoires van uw
motorfiets, maar ook bij speciale
uitvoeringen voor bepaalde
exportlanden kunnen afwijkingen
van afbeeldingen en teksten
optreden. Hieruit kunnen geen
eventuele aanspraken worden
afgeleid.
De opgegeven maten, gewichten
en prestaties kunnen binnen de
gebruikelijke toleranties in geringe
mate afwijken.Wijzigingen in constructie, uitvoe-
ring en accessoires blijven voor-
behouden.
Vergissingen voorbehouden
© 2004 BMW Motorrad
Nadruk, ook van uittreksels, alleen
met schriftelijke toestemming van
BMW Motorrad, After Sales.
Printed in Germany
