BMW MOTORRAD K 1200 S 2004 Betriebsanleitung (in German)

19Übersicht
Gesamtansicht links1Einstellung Leuchtweite
(
b 40)
unterhalb Instrumenten-
kombination
2Kupplungsflüssigkeits-
behälter (
b 95)
3Einstellung Federvorspan-
nung hinten (b 45)
4Helmhalter (
b 43)
unter Sitzbank
5Sitzbankschloss (
b 42)
unterhalb Rücklicht
6Einstellung Dämpfer hinten
(
b 46)
7Steckdose (
b 76)
8Einfüllöffnung Kühlmittel
(
b 90)

Übersicht110

111Übersicht

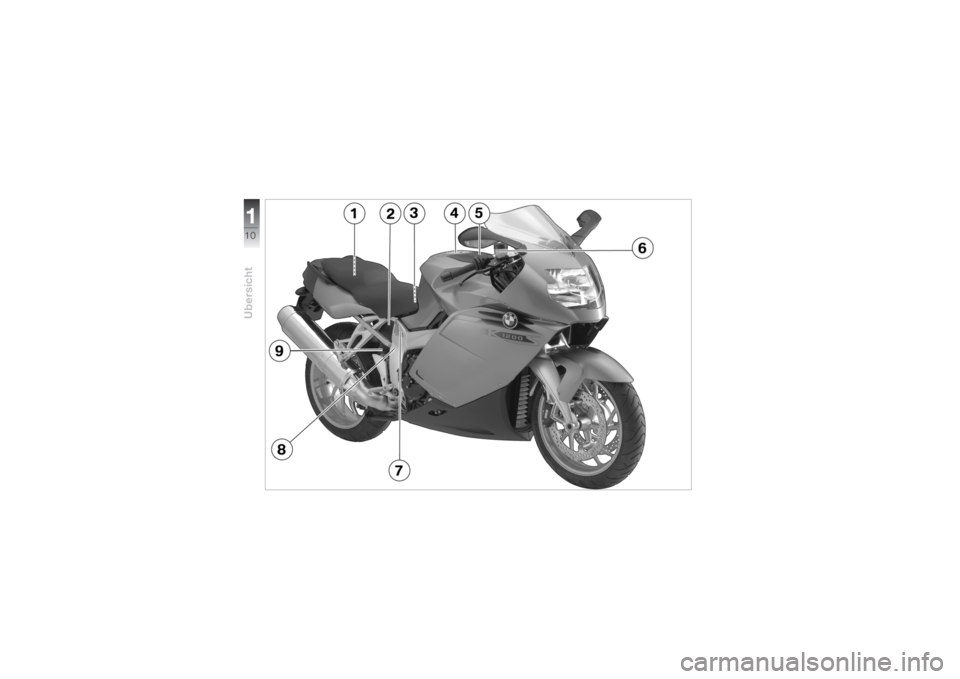

Gesamtansicht rechts1Bordwerkzeug (
b 87)
unter Sitzbank
2Anzeige Motorölstand
(
b 88)
3Einfüllöffnung
Motoröl (
b 89) unter Sitz-
bank
4Einfüllöffnung Kraftstoff-
behälter (b 69)
5Batteriefach (b 117)
6Bremsflüssigkeitsbehälter
vorn (
b 93)
7Typenschild
am Querrohr hinten
8Fahrgestellnummer
am Seitenteil rechts vorn
9Bremsflüssigkeitsbehälter
hinten (b 94)

Übersicht112

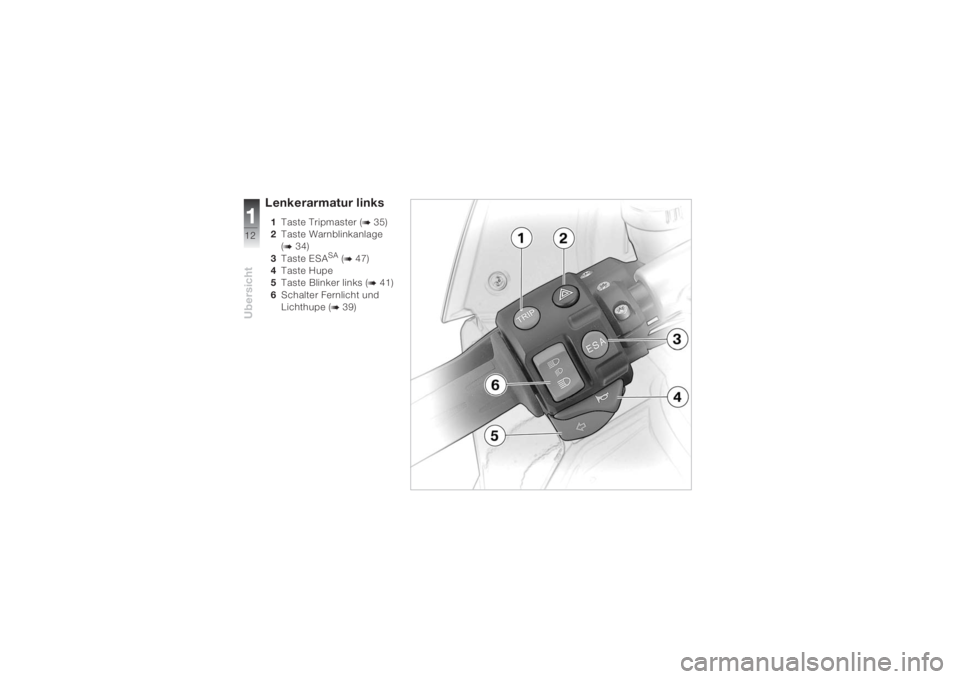

Lenkerarmatur links1Taste Tripmaster (
b 35)
2Taste Warnblinkanlage
(
b 34)
3Taste ESA
SA (b 47)
4Taste Hupe
5Taste Blinker links (
b 41)
6Schalter Fernlicht und
Lichthupe (
b 39)

113Übersicht

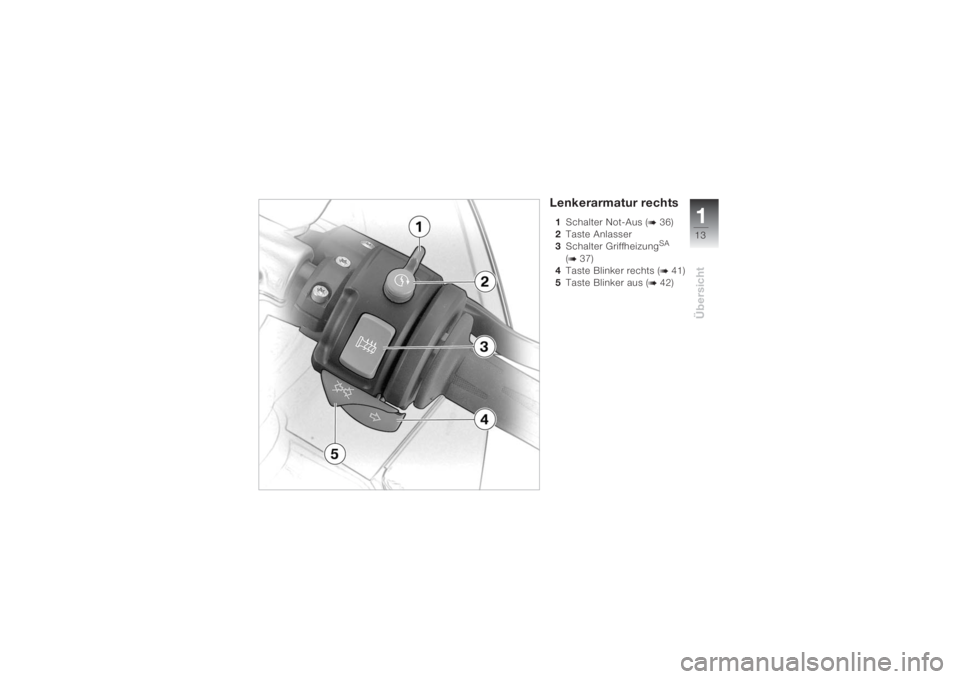

Lenkerarmatur rechts1Schalter Not-Aus (
b 36)
2Taste Anlasser
3Schalter GriffheizungSA
(
b 37)
4Taste Blinker rechts (
b 41)
5Taste Blinker aus (
b 42)

Übersicht114

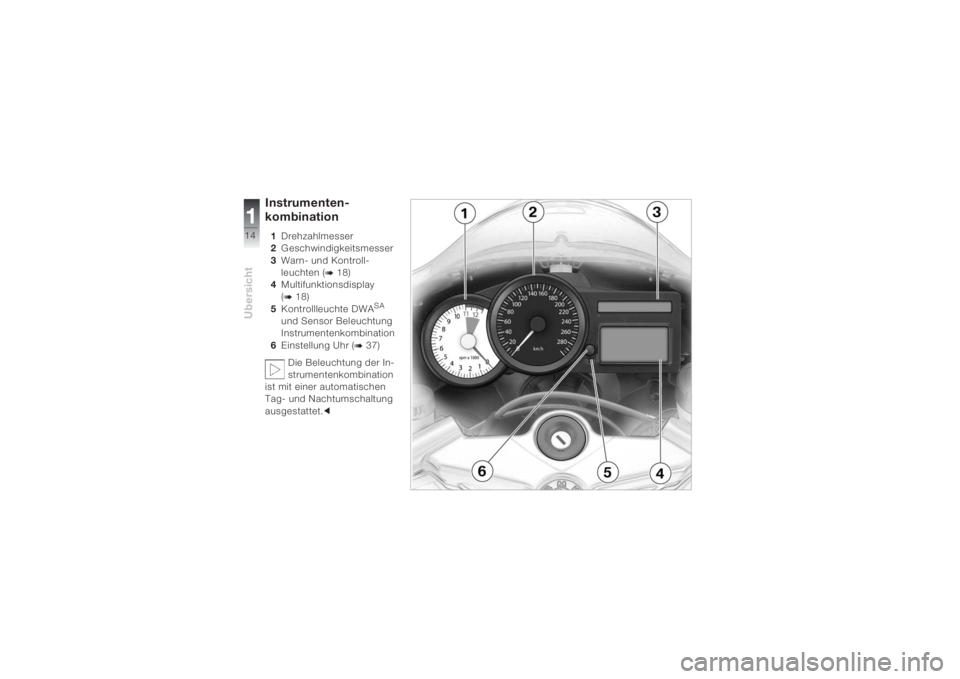

Instrumenten-
kombination1Drehzahlmesser
2Geschwindigkeitsmesser
3Warn- und Kontroll-
leuchten (
b 18)
4Multifunktionsdisplay
(
b 18)
5Kontrollleuchte DWA
SA

und Sensor Beleuchtung
Instrumentenkombination
6Einstellung Uhr (
b 37)
Die Beleuchtung der In-
strumentenkombination
ist mit einer automatischen
Tag- und Nachtumschaltung
ausgestattet.c

115Übersicht

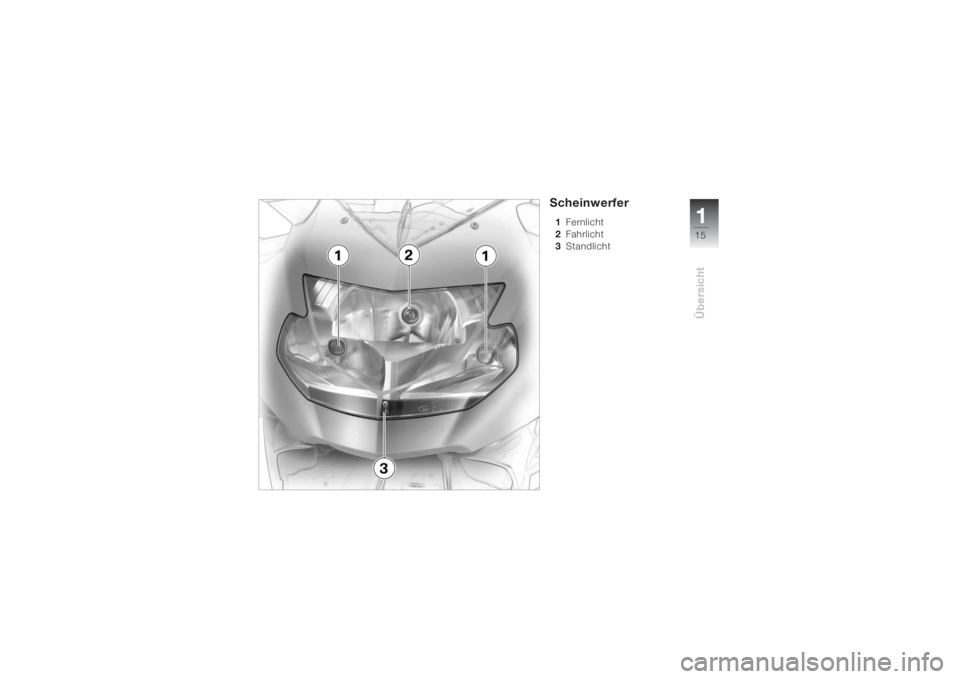

Scheinwerfer1Fernlicht
2Fahrlicht
3Standlicht

Übersicht116

217Anzeigen
Multifunktionsdisplay ................... 18
Warn- und Kontrollleuchten ......... 18
Warnanzeigen ................................ 19
ABS-Warnanzeigen ....................... 25

Anzeigen218
Multifunktionsdisplay 1Anzeige Kraftstoffmenge
2Anzeigenbereich für Warn-
symbole
3Ganganzeige
4Anzeige Kühlmitteltempe-
ratur
5Anzeige Tripmaster (
b 35)
6Uhr
Kraftstoffmenge
Die Querbalken zeigen
den Füllstand im Kraft-
stoffbehälter an. Werden nur
noch vier Balken angezeigt, ist
die Reservemenge erreicht.
Ganganzeige
Die Ganganzeige zeigt
den eingelegten Gang
an. Ist kein Gang eingelegt,
zeigt die Ganganzeige 0,
zusätzlich leuchtet die Kon-
trollleuchte Leerlauf.
Kühlmitteltemperatur
Die Querbalken zeigen
die Höhe der Kühlmittel-
temperatur an.
Warn- und Kontroll-
leuchtenDie Warn- und Kontrollleuch-
ten sind länderabhängig in
einer der folgenden drei Vari-
anten dargestellt:
Kontrollleuchte Blinker
links
Kontrollleuchte Fernlicht
Warnleuchte Allgemein
Kontrollleuchte Leerlauf
