BagagesysteemCorrect beladen
Overbelading en onge-
lijkmatige belading kan
de rijstabiliteit van uw motor-
fiets beïnvloeden.
Het toegestane totaalgewicht
en de toegestane wielbelastin-
gen (b 139) niet overschrijden.
Neem bij het beladen de vol-
gende richtlijnen in acht.c
• Pas de instellingen van veer-
voorspanning (
b 49), dem-
ping (
b 46, 48) en banden-
spanning (
b 128) aan het
totaalgewicht aan.
• Let erop dat de koffers links
en rechts hetzelfde volume
hebben.
• Zorg voor een gelijkmatige
gewichtsverdeling links/
rechts.• Zware bagagestukken zo ver
mogelijk naar onder en naar
binnen aanbrengen.
• De linker en rechter koffer
OA
elk met max. 8 kg beladen.
• Tankrugzak met maximaal
5 kg beladen.
OntgrendelingshendelLinks en rechts van het koffer-
slot bevindt zich een ontgren-
delingshendel.
De in rijrichting gezien voorste,
grijze hendel met opschrift
OPEN dient voor het openen
en sluiten van de koffer.
De zwarte hendel met het
opschrift RELEASE dient voor
het verwijderen en aanbren-
gen van de koffer.
SleutelstandenKoffer vergrendeld en
bevestigd • Slot in rijrichting.
» Koffer vergrendeld.
» Koffer bevestigd.
» De sleutel kan worden
verwijderd.

Accessoires580
Koffer ontgrendeld en
bevestigd • Slot van de rechter koffer 90°
linksom draaien.
• Slot van de linker koffer 90°
rechtsom draaien.
» Koffer kan worden geopend.
»Koffer bevestigd.
» De sleutel kan worden
verwijderd.Koffer los
• Slot van de rechter koffer 45°
rechtsom draaien.
• Slot van de linker koffer 45°
linksom draaien.
» Koffer vergrendeld.
» Koffer kan worden verwij-
derd.
» De sleutel kan niet worden
verwijderd.
Koffer openen • Kofferslot in stand "koffer
ontgrendeld".
• Grijze ontgrendelingshendel
naar boven trekken.

581Accessoires
»De sluitriemen1 openen.
• Grijze ontgrendelingshendel
opnieuw naar boven trekken.
•Kofferdeksel2 uit de
vergrendeling trekken.
» Koffer volledig geopend.
Koffer sluiten • De sluitingen1 van het kof-
ferdeksel in de
vergrendelingen2 drukken.
» De sluitingen vergrendelen
hoorbaar.Let er bij het sluiten op,
dat het kofferdeksel
binnen de nok 3 valt.c
•De sluitingen 4 van de
sluitriemen in de
vergrendelingen2 drukken.
» De sluitingen vergrendelen
hoorbaar.
• Controleren op veilige
vergrendeling.

Accessoires582
Koffervolume verstellen • Kofferdeksel sluiten.
•Gespen 1van de sluitriemen
naar buiten draaien.
• Sluitriemen naar boven
trekken.
» Het maximale volume is
ingesteld.
• Sluitriemen sluiten.
• Sluitriemen tegen de koffer
drukken.
» Het koffervolume wordt aan
de inhoud aangepast.Koffer monteren
• Kofferslot in stand "koffer
los". • Koffer in de onderste
houder 2 haken.
• Zwarte ontgrendelingshen-
del naar boven trekken.
•Koffer in de bovenste
houder 3 drukken.
• Zwarte ontgrendelingshen-
del naar beneden drukken.
» Koffer is vergrendeld.
• Kofferslot vergrendelen.
• Controleren op veilige
vergrendeling.

583Accessoires
Koffer verwijderen• Kofferslot in stand "koffer
los".
• Zwarte ontgrendelingshen-
del naar boven trekken.
• Koffer uit de bovenste hou-
der trekken.
• Koffer uit de onderste hou-
der tillen.Koffer aanpassen Als een koffer speling heeft of
moeilijk aan te brengen is,
moet de afstand tussen de
bovenste en de onderste
houder worden aangepast.
De onderste houder op de
koffer kan daartoe in hoogte
worden versteld.• Koffer openen.
•Bouten 1 losmaken.
• Hoogte van de houder
instellen.
• De bouten vastdraaien.

Accessoires584
Reparatieset voor
tubeless banden De bandenpechset bevindt
zich achter het linker zijpaneel.
Zie voor de reparatieproce-
dure de bijgevoegde
beschrijving.
• Buddyseat verwijderen
•Bouten 1 verwijderen.
Een overzicht van de toe-
gepaste verbindings-
methoden staan op (
b 126).c
• De zijpanelen demonteren.
Om de zijpanelen tegen
krassen te beschermen,
kunt u ze het beste op de
buddyseat leggen.c
• Bevestigingsband losmaken
en bandenpechset
uitnemen.

685Onderhoud
Boordgereedschap ....................... 87
Motorolie ........................................ 88
Koelvloeistof .................................. 90
Remmen ......................................... 91
Koppeling ....................................... 94
Wielen............................................. 96
Voorwielsteun .............................. 105
Achterwielsteun .......................... 106
Gloeilampen ................................. 107
Starthulp....................................... 113
Accu ............................................. 114
Spatbescherming ........................ 118

Onderhoud686
In het hoofdstuk "Onderhoud"
worden werkzaamheden voor
het vervangen van slijtagede-
len beschreven die eenvoudig
zijn uit te voeren.
De bij de betreffende onderde-
len toegepaste verbindings-
methoden zijn op (
b 126-127)
genoemd. Aan de hand van
deze tabel kunt u het beno-
digde gereedschap kiezen.
Indien bij de montage rekening
moet worden gehouden met
speciale aanhaalmomenten
zijn deze eveneens genoemd.
Boutverbindingen waarvoor
passend gereedschap in het
boordgereedschap aanwezig
is, zijn aanvullend aangeduid.Als u geïnteresseerd bent in
verdergaande werkzaamhe-
den, verwijzen wij u naar de bij
uw motorfiets horende repara-
tiehandleiding op Cd-rom.
Deze is verkrijgbaar bij uw
BMW motorfietsdealer.

687Onderhoud

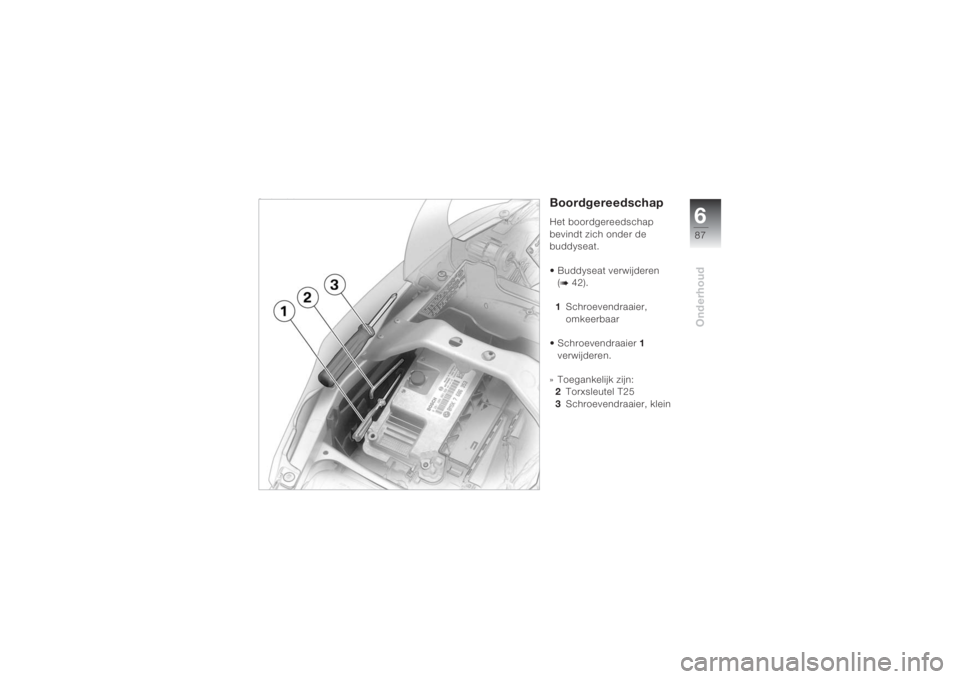

Boordgereedschap
BoordgereedschapHet boordgereedschap
bevindt zich onder de
buddyseat.
• Buddyseat verwijderen
(b 42).
1Schroevendraaier,
omkeerbaar
• Schroevendraaier1
verwijderen.
» Toegankelijk zijn:
2Torxsleutel T25
3Schroevendraaier, klein

Onderhoud688

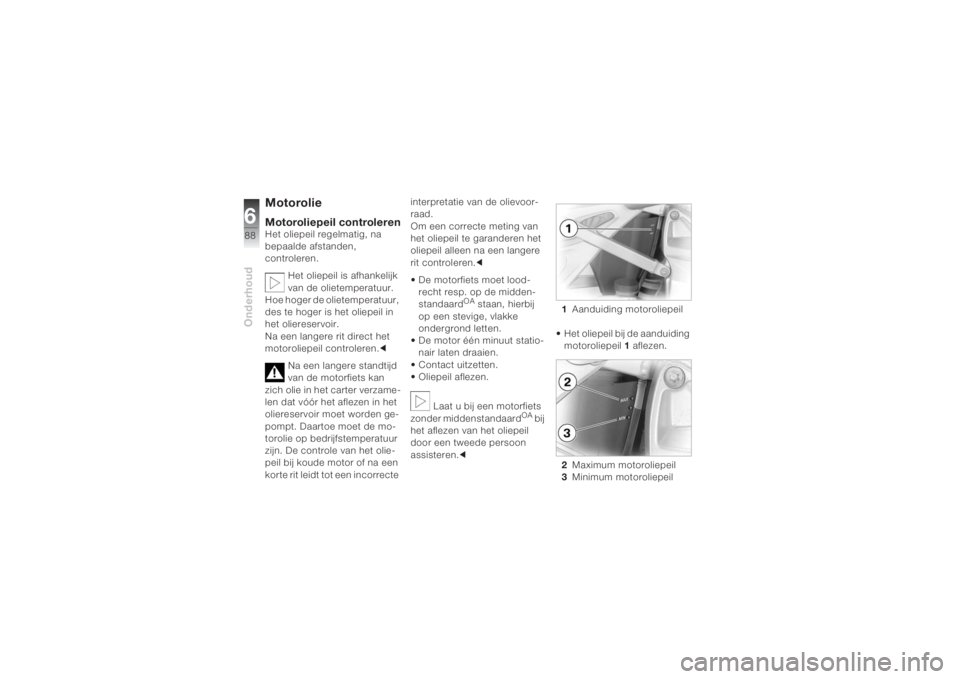

MotorolieMotoroliepeil controlerenHet oliepeil regelmatig, na
bepaalde afstanden,
controleren.
Het oliepeil is afhankelijk
van de olietemperatuur.
Hoe hoger de olietemperatuur,
des te hoger is het oliepeil in
het oliereservoir.
Na een langere rit direct het
motoroliepeil controleren.c
Na een langere standtijd
van de motorfiets kan
zich olie in het carter verzame-
len dat vóór het aflezen in het
oliereservoir moet worden ge-
pompt. Daartoe moet de mo-
torolie op bedrijfstemperatuur
zijn. De controle van het olie-
peil bij koude motor of na een
korte rit leidt tot een incorrecte interpretatie van de olievoor-
raad.
Om een correcte meting van
het oliepeil te garanderen het
oliepeil alleen na een langere
rit controleren.c
• De motorfiets moet lood-
recht resp. op de midden-
standaard
OA staan, hierbij
op een stevige, vlakke
ondergrond letten.
• De motor één minuut statio-
nair laten draaien.
• Contact uitzetten.
• Oliepeil aflezen.
Laat u bij een motorfiets
zonder middenstandaard
OA bij
het aflezen van het oliepeil
door een tweede persoon
assisteren.c1Aanduiding motoroliepeil
• Het oliepeil bij de aanduiding
motoroliepeil1 aflezen.
2Maximum motoroliepeil
3Minimum motoroliepeil
