19Schema generale
Vista generale da
sinistra1Regolazione assetto fari
(
b 41)
sotto lo strumento
combinato
2Serbatoio liquido della
frizione (
b 97)
3Regolazione del precarico
molla posteriore (
b 46)
4Portacasco (
b 44)
sotto la sella
5Serratura sella (b 42)
sotto la luce posteriore
6Regolazione ammortizza-
tore posteriore (b 47)
7Presa (
b 78)
8Foro di rifornimento liquido
di raffreddamento (
b 92)

Schema generale110

111Schema generale

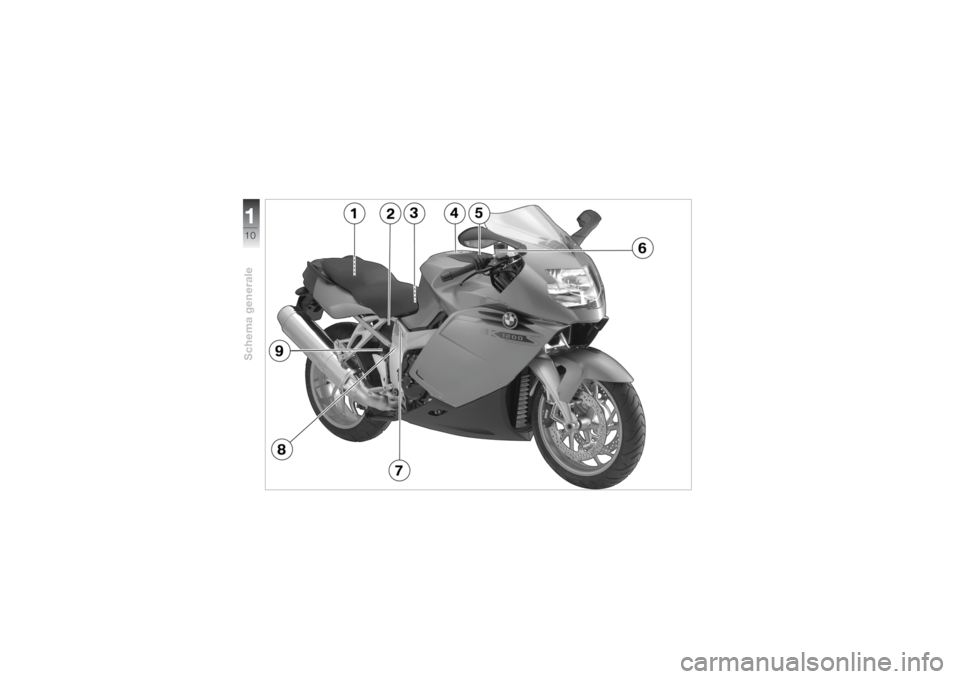

Vista generale da
destra1Attrezzi di bordo (
b 89)
sotto la sella
2Spia livello olio motore
(
b 90)
3Foro di riempimento olio
motore (
b 91) sotto la sella
4Foro di rifornimento nel
serbatoio carburante (
b
71)
5Vano batteria (
b 120)
6Contenitore liquido freni,
lato anteriore (b 96)
7Targhetta su traversa
posteriore
8Numero di telaio su fian-
cata, lato anteriore destro
9Contenitore liquido freni,
lato posteriore (b 96)

Schema generale112

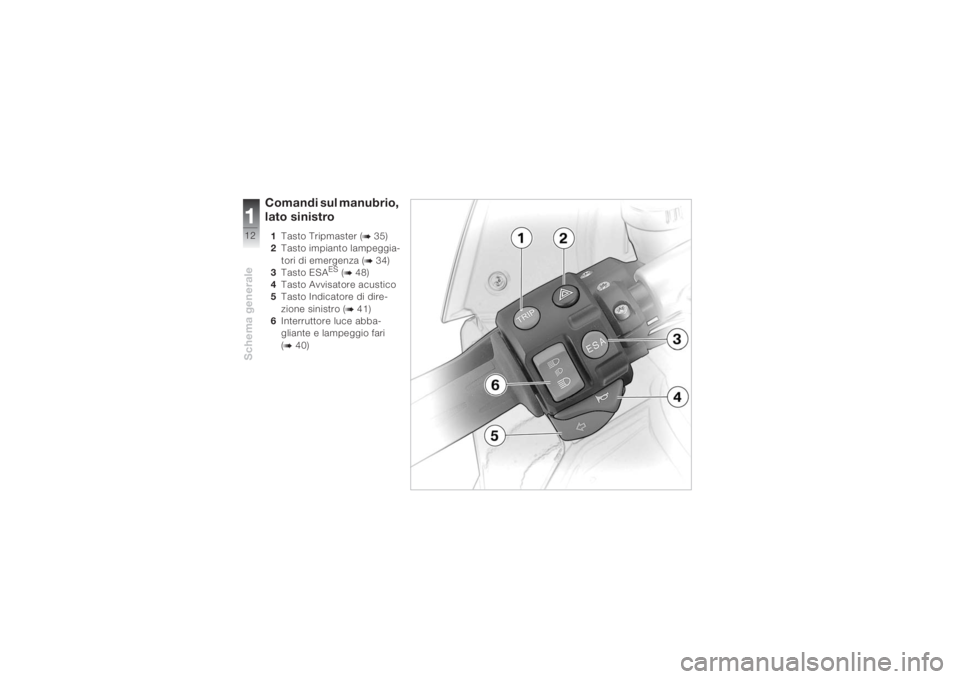

Comandi sul manubrio,
lato sinistro1Tasto Tripmaster (
b 35)
2Tasto impianto lampeggia-
tori di emergenza (b 34)
3Tasto ESA
ES (b 48)
4Tasto Avvisatore acustico
5Tasto Indicatore di dire-
zione sinistro (b 41)
6Interruttore luce abba-
gliante e lampeggio fari
(
b 40)

113Schema generale

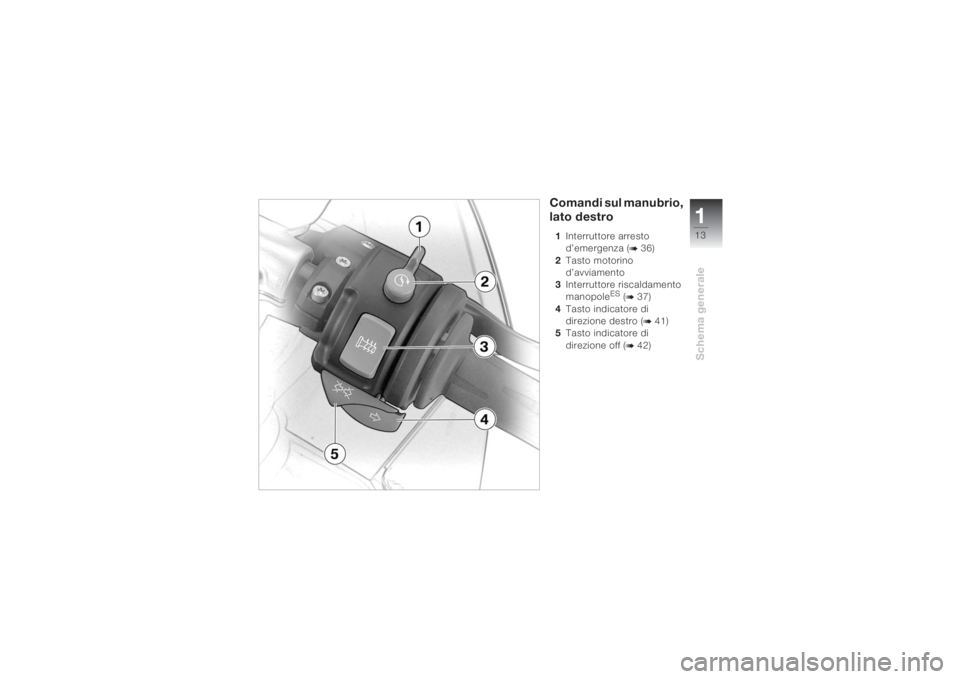

Comandi sul manubrio,
lato destro1Interruttore arresto
d’emergenza (
b 36)
2Tasto motorino
d’avviamento
3Interruttore riscaldamento
manopole
ES (b 37)
4Tasto indicatore di
direzione destro (b 41)
5Tasto indicatore di
direzione off (
b 42)

Schema generale114

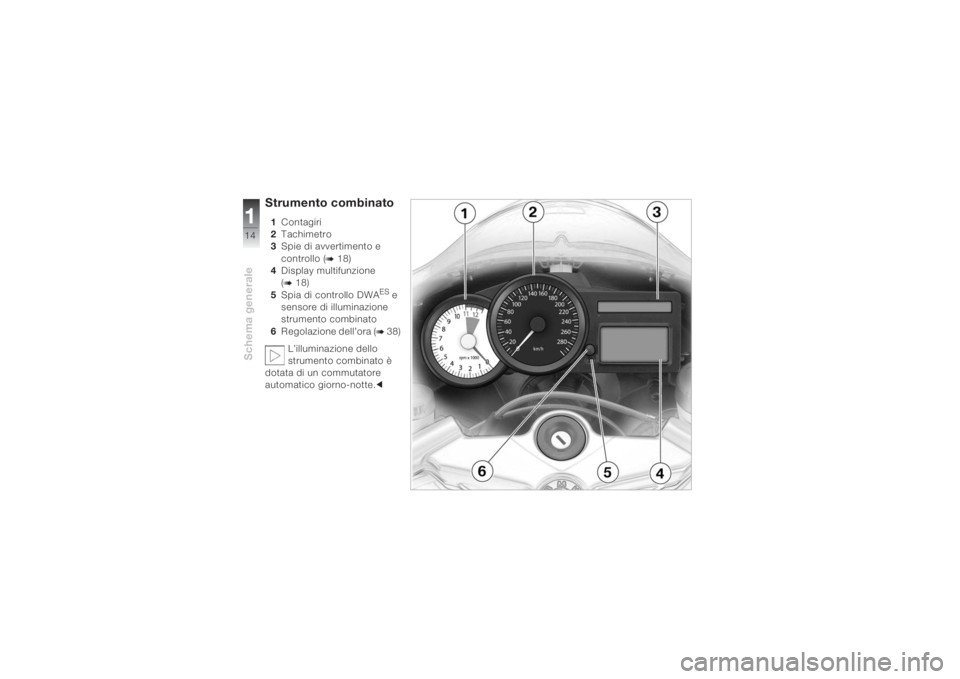

Strumento combinato1Contagiri
2Tachimetro
3Spie di avvertimento e
controllo (
b 18)
4Display multifunzione
(
b 18)
5Spia di controllo DWA
ES
e
sensore di illuminazione
strumento combinato
6Regolazione dell’ora (
b 38)
L’illuminazione dello
strumento combinato è
dotata di un commutatore
automatico giorno-notte.c

115Schema generale

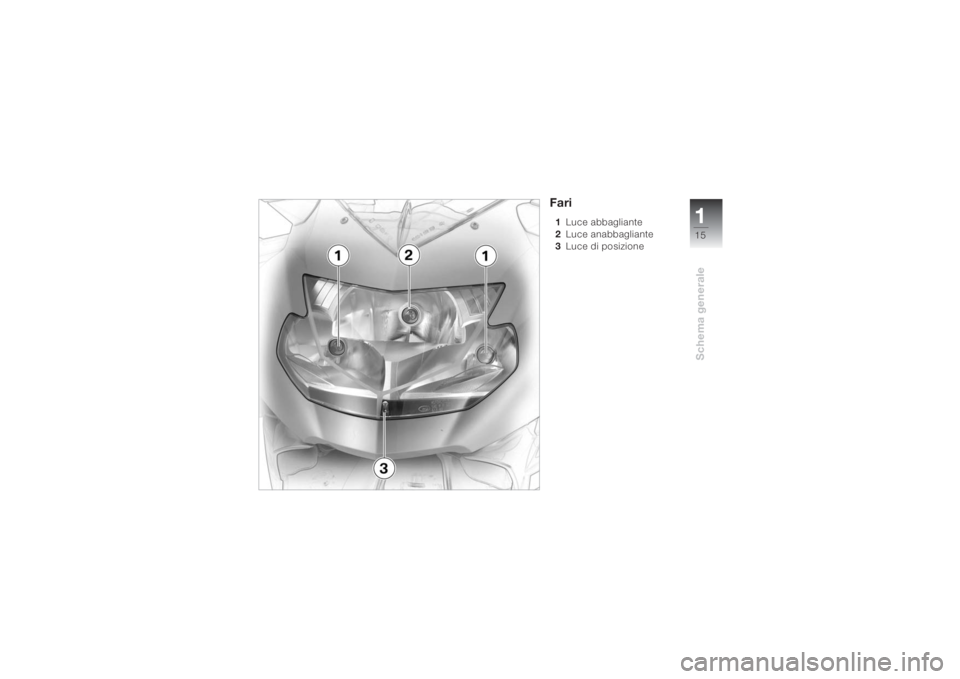

Fari1Luce abbagliante
2Luce anabbagliante
3Luce di posizione

Schema generale116

217Indicatori
Display multifunzione ................... 18
Spie di avvertimento e
controllo ......................................... 18
Spie di avvertimento ..................... 19
Spie di avvertimento ABS ............. 25

Indicatori218

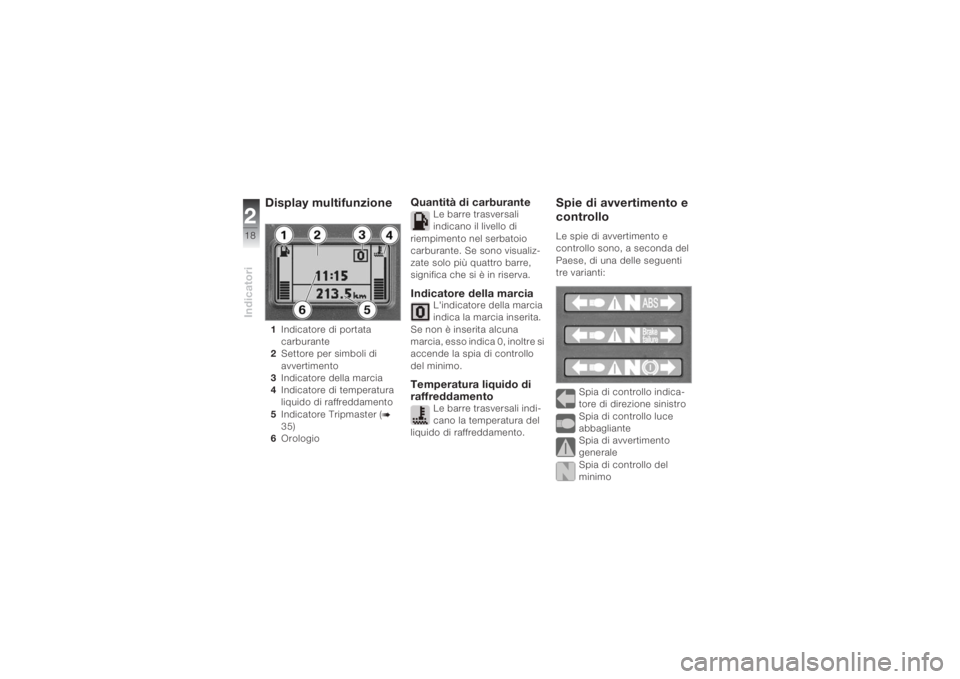

Display multifunzione 1Indicatore di portata
carburante
2Settore per simboli di
avvertimento
3Indicatore della marcia
4Indicatore di temperatura
liquido di raffreddamento
5Indicatore Tripmaster (
b
35)
6Orologio
Quantità di carburante
Le barre trasversali
indicano il livello di
riempimento nel serbatoio
carburante. Se sono visualiz-
zate solo più quattro barre,
significa che si è in riserva.
Indicatore della marcia
L'indicatore della marcia
indica la marcia inserita.
Se non è inserita alcuna
marcia, esso indica 0, inoltre si
accende la spia di controllo
del minimo.
Temperatura liquido di
raffreddamento
Le barre trasversali indi-
cano la temperatura del
liquido di raffreddamento.
Spie di avvertimento e
controlloLe spie di avvertimento e
controllo sono, a seconda del
Paese, di una delle seguenti
tre varianti:
Spia di controllo indica-
tore di direzione sinistro
Spia di controllo luce
abbagliante
Spia di avvertimento
generale
Spia di controllo del
minimo
