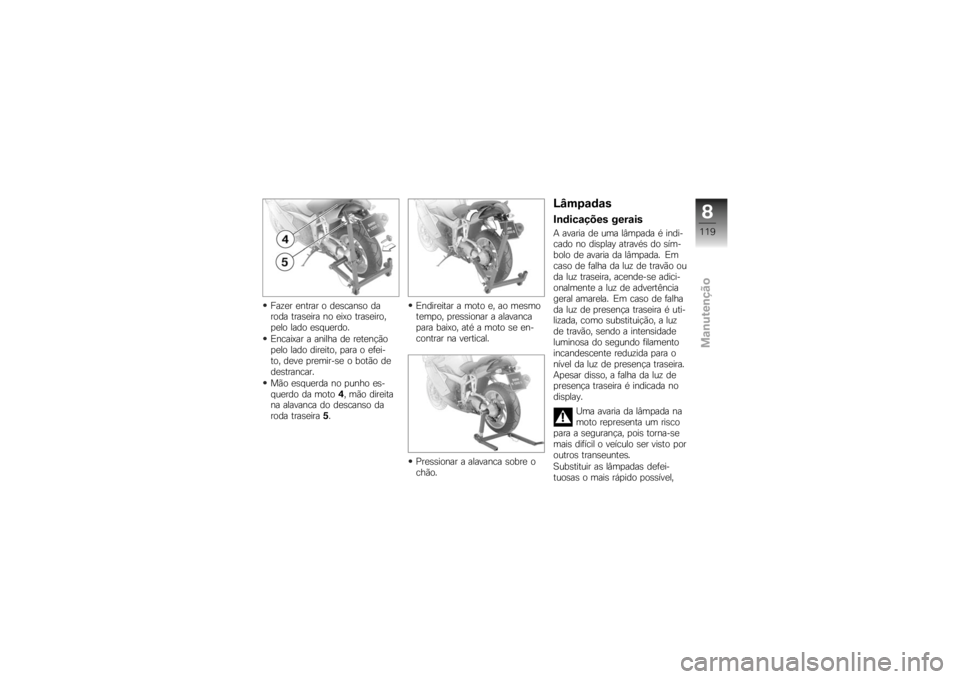

Fazer entrar o descanso da
roda traseira no eixo traseiro,
pelo lado esquerdo.
Encaixar a anilha de retenção
pelo lado direito, para o efei-
to, deve premir-se o botão de
destrancar.
Mão esquerda no punho es-
querdo da moto4, mão direita
na alavanca do descanso da
roda traseira 5. Endireitar a moto e, ao mesmo
tempo, pressionar a alavanca
para baixo, até a moto se en-
contrar na vertical.
Pressionar a alavanca sobre o
chão.
LâmpadasIndicações geraisA avaria de uma lâmpada é indi-
cado no display através do sím-
bolo de avaria da lâmpada. Em
caso de falha da luz de travão ou
da luz traseira, acende-se adici-
onalmente a luz de advertência
geral amarela. Em caso de falha
da luz de presença traseira é uti-
lizada, como substituição, a luz
de travão, sendo a intensidade
luminosa do segundo filamento
incandescente reduzida para o
nível da luz de presença traseira.
Apesar disso, a falha da luz de
presença traseira é indicada no
display.
Uma avaria da lâmpada na
moto representa um risco
para a segurança, pois torna-se
mais difícil o veículo ser visto por
outros transeuntes.
Substituir as lâmpadas defei-
tuosas o mais rápido possível,
8119zManutenção

de preferência deve trazer sem-
pre consigo as luzes de reserva
correspondentes.A lâmpada está sob pres-
são, em caso de danifica-
ção são possíveis ferimentos.
Ao substituir as lâmpadas, usar
óculos de protecção e protecção
para as mãos.
No capítulo "Dados técni-
cos", pode encontrar uma
visão geral dos tipos de lâmpa-
das montados na sua moto.
Não tocar no vidro das lâm-
padas novas com os dedos
desprotegidos. Para efectuar a
montagem, utilizar um pano seco
e limpo. Acumulações de sujida-
de, em particular, óleos e massas
lubrificantes prejudicam a irradia-
ção de calor. A consequência é
o sobreaquecimento das lâmpa-
das e, portanto, uma menor vida
útil.

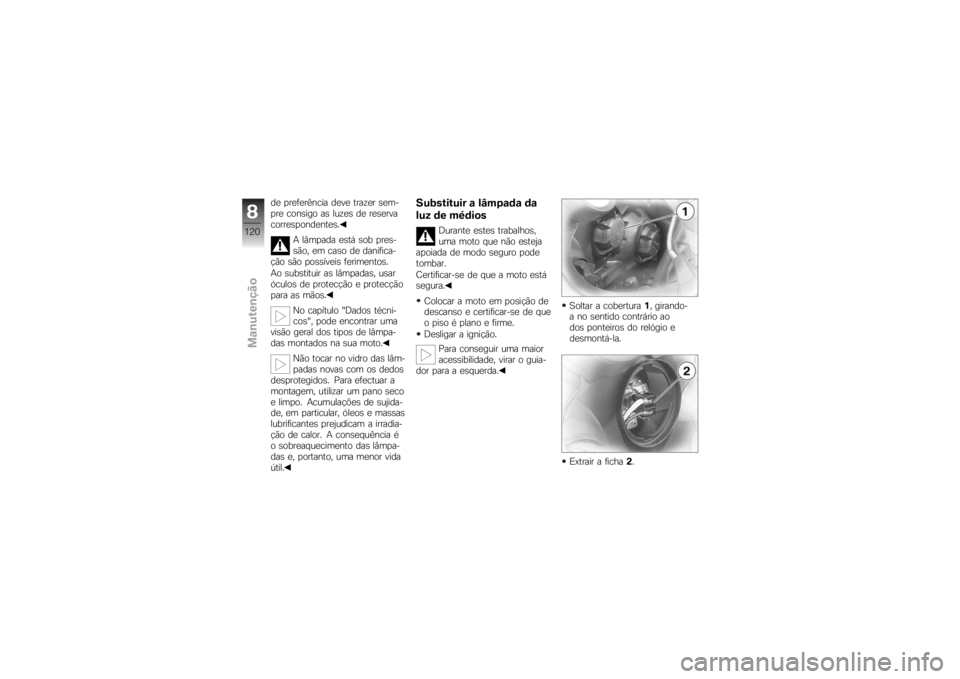

Substituir a lâmpada da
luz de médios
Durante estes trabalhos,
uma moto que não esteja
apoiada de modo seguro pode
tombar.
Certificar-se de que a moto está
segura.
Colocar a moto em posição de
descanso e certificar-se de que
o piso é plano e firme.
Desligar a ignição. Para conseguir uma maior
acessibilidade, virar o guia-
dor para a esquerda. Soltar a cobertura
1, girando-
a no sentido contrário ao
dos ponteiros do relógio e
desmontá-la.
Extrair a ficha 2.
8120zManutenção

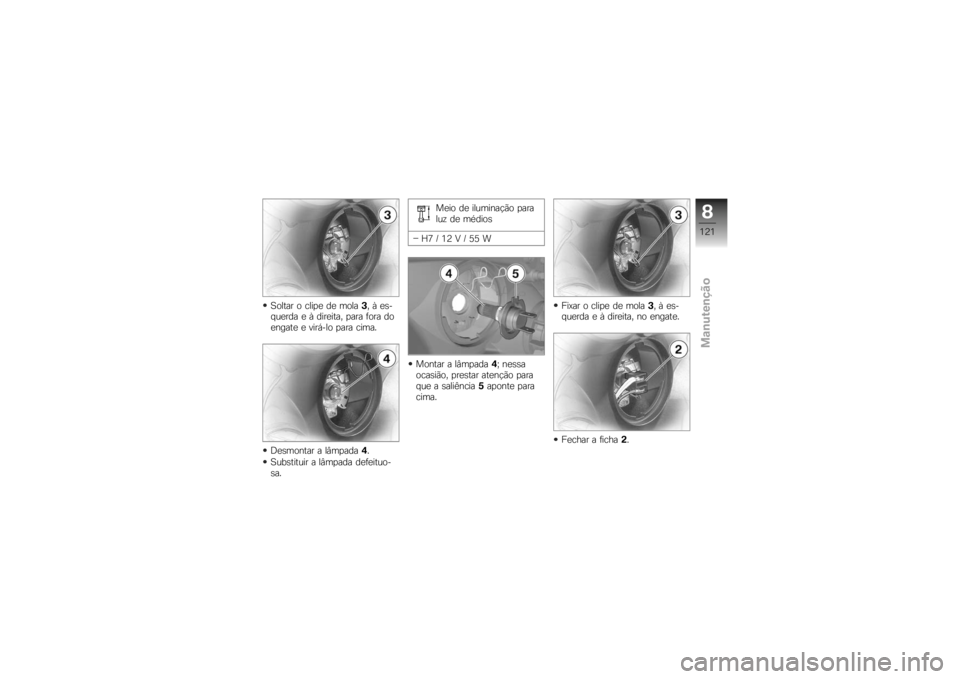

Soltar o clipe de mola3, à es-
querda e à direita, para fora do
engate e virá-lo para cima.
Desmontar a lâmpada 4.
Substituir a lâmpada defeituo-
sa. Meio de iluminação para
luz de médios
H7/12V/55W
Montar a lâmpada 4; nessa
ocasião, prestar atenção para
que a saliência 5aponte para
cima. Fixar o clipe de mola
3, à es-
querda e à direita, no engate.
Fechar a ficha 2.
8121zManutenção

Montar a cobertura1, girando-
a no sentido dos ponteiros do

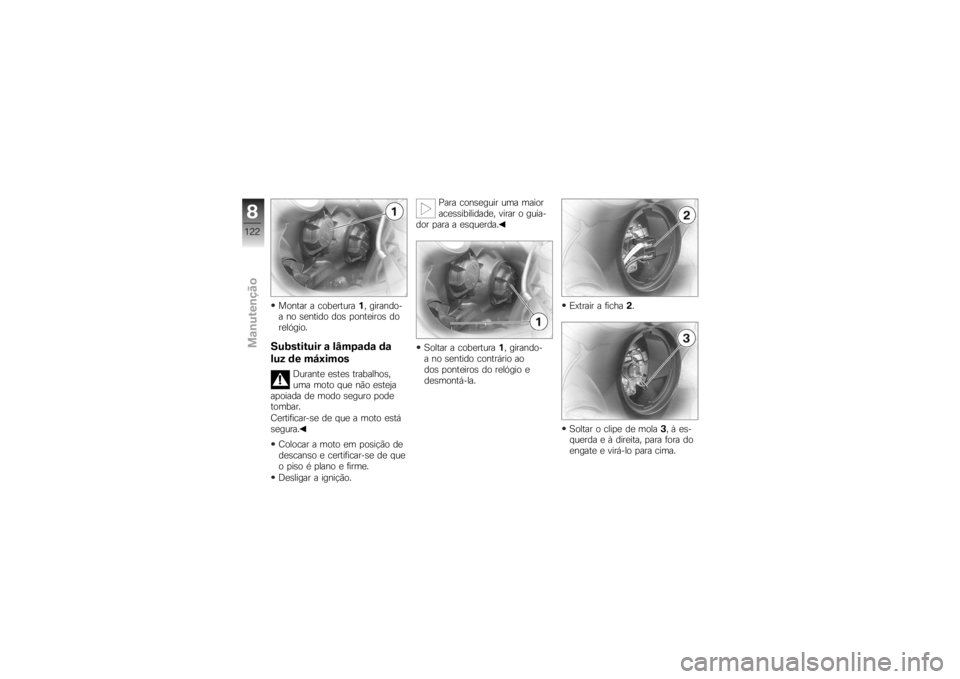

relógio.Substituir a lâmpada da
luz de máximos
Durante estes trabalhos,
uma moto que não esteja
apoiada de modo seguro pode
tombar.
Certificar-se de que a moto está
segura.
Colocar a moto em posição de
descanso e certificar-se de que
o piso é plano e firme.
Desligar a ignição. Para conseguir uma maior
acessibilidade, virar o guia-
dor para a esquerda.
Soltar a cobertura 1, girando-
a no sentido contrário ao
dos ponteiros do relógio e
desmontá-la. Extrair a ficha
2.
Soltar o clipe de mola 3, à es-
querda e à direita, para fora do
engate e virá-lo para cima.
8122zManutenção

Desmontar a lâmpada4.
Substituir a lâmpada defeituo-
sa.
Meio de iluminação para
luz de máximos
H7/12V/55W Montar a lâmpada
4; nessa
ocasião, prestar atenção para
que a saliência 5aponte para
cima.
Fixar o clipe de mola 3, à es-
querda e à direita, no engate. Fechar a ficha
2.
Montar a cobertura 1, girando-
a no sentido dos ponteiros do
relógio.
8123zManutenção

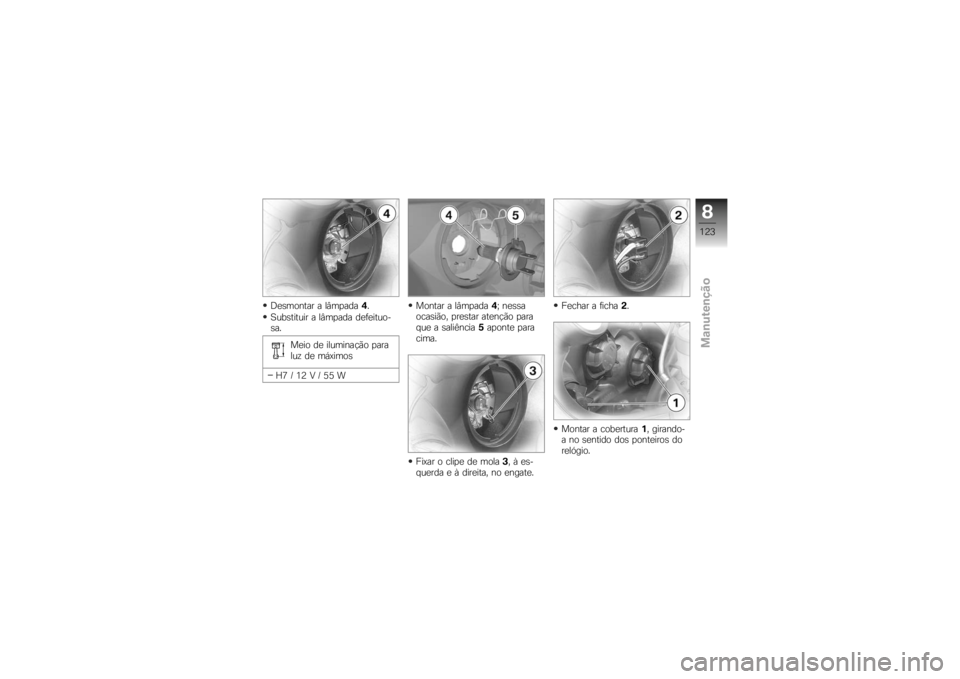

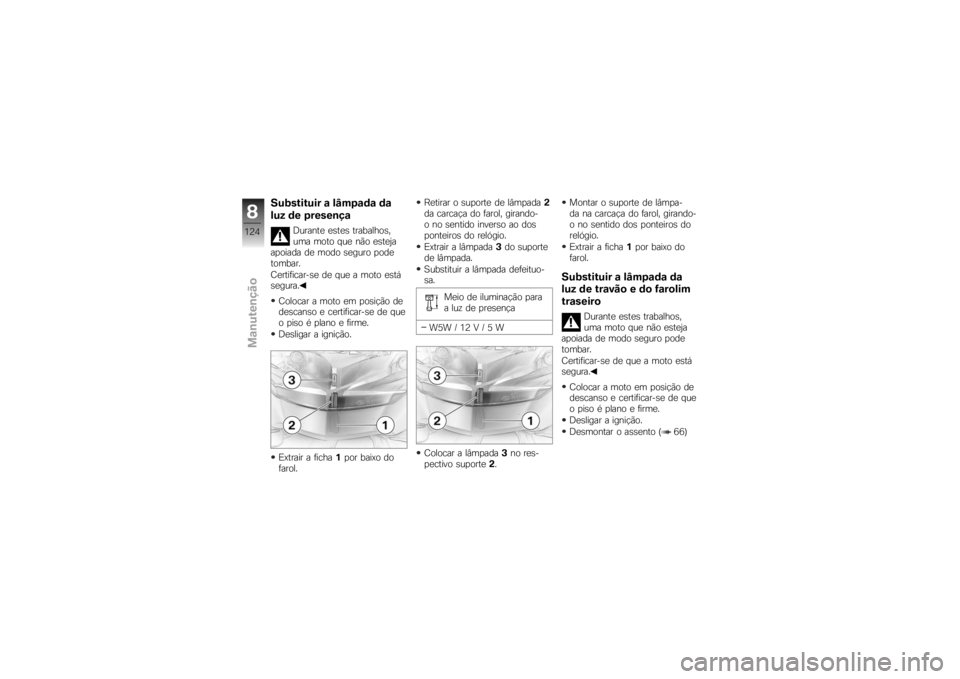

Substituir a lâmpada da
luz de presença
Durante estes trabalhos,
uma moto que não esteja
apoiada de modo seguro pode
tombar.
Certificar-se de que a moto está
segura.
Colocar a moto em posição de
descanso e certificar-se de que
o piso é plano e firme.
Desligar a ignição.
Extrair a ficha 1por baixo do
farol. Retirar o suporte de lâmpada
2
da carcaça do farol, girando-
o no sentido inverso ao dos
ponteiros do relógio.
Extrair a lâmpada 3do suporte
de lâmpada.
Substituir a lâmpada defeituo-
sa.
Meio de iluminação para
a luz de presença
W5W / 12 V / 5 W
Colocar a lâmpada 3no res-
pectivo suporte 2. Montar o suporte de lâmpa-
da na carcaça do farol, girando-
o no sentido dos ponteiros do
relógio.
Extrair a ficha
1por baixo do
farol.
Substituir a lâmpada da
luz de travão e do farolim
traseiro
Durante estes trabalhos,
uma moto que não esteja
apoiada de modo seguro pode
tombar.
Certificar-se de que a moto está
segura.
Colocar a moto em posição de
descanso e certificar-se de que
o piso é plano e firme.
Desligar a ignição.
Desmontar o assento ( 66)
8124zManutenção

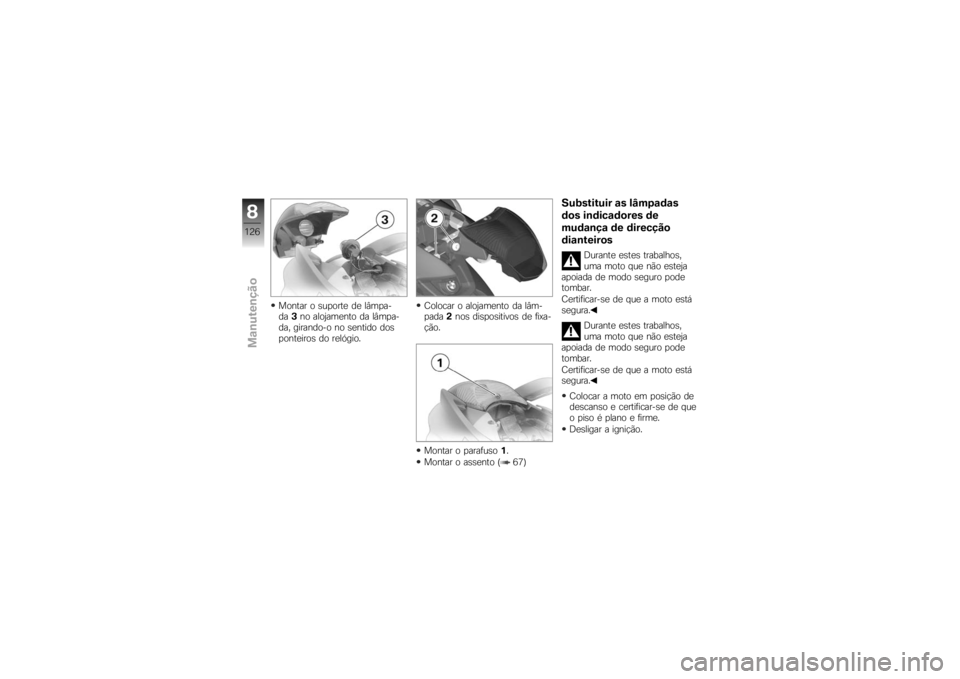

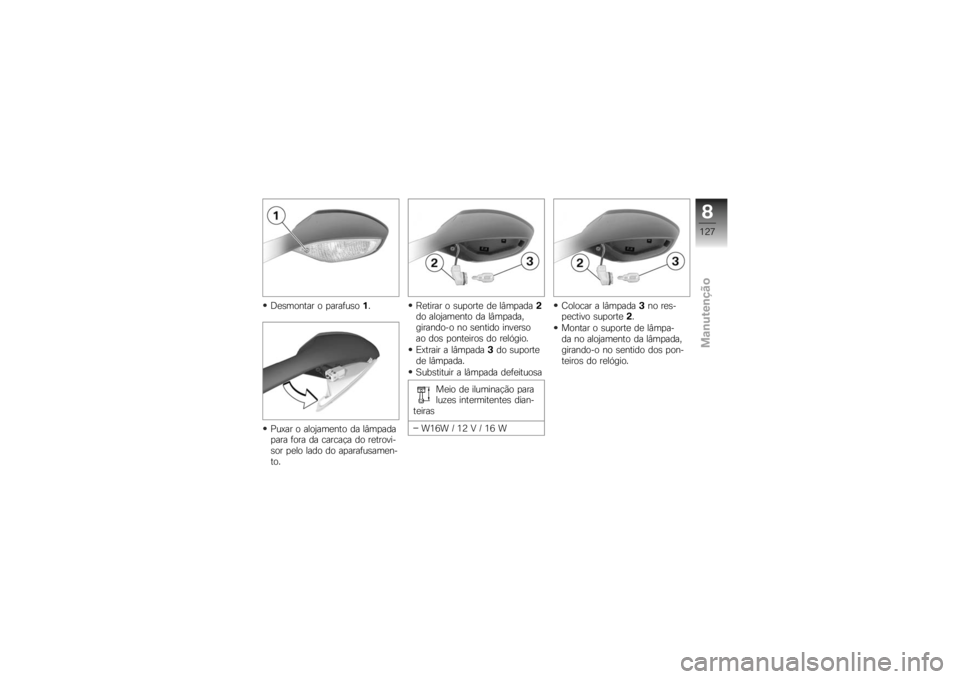

Desmontar o parafuso1.
Puxar o alojamento da lâmpada
para trás, para fora dos disposi-
tivos de fixação 2. Retirar o suporte de lâmpada
3
do alojamento da lâmpada,
girando-o no sentido inverso
ao dos ponteiros do relógio.
Pressionar a lâmpada 4no su-
porte 5e retirá-la, girando-a no sentido inverso ao dos pontei-
ros do relógio.
Substituir a lâmpada defeituo-
sa.
Meio de iluminação para
o farolim traseiro/luz de
travão
P21W / 12 V / 21 W
Pressionar a lâmpada 4no su-
porte 5e montá-la, girando-
a no sentido dos ponteiros do
relógio.
8125zManutenção

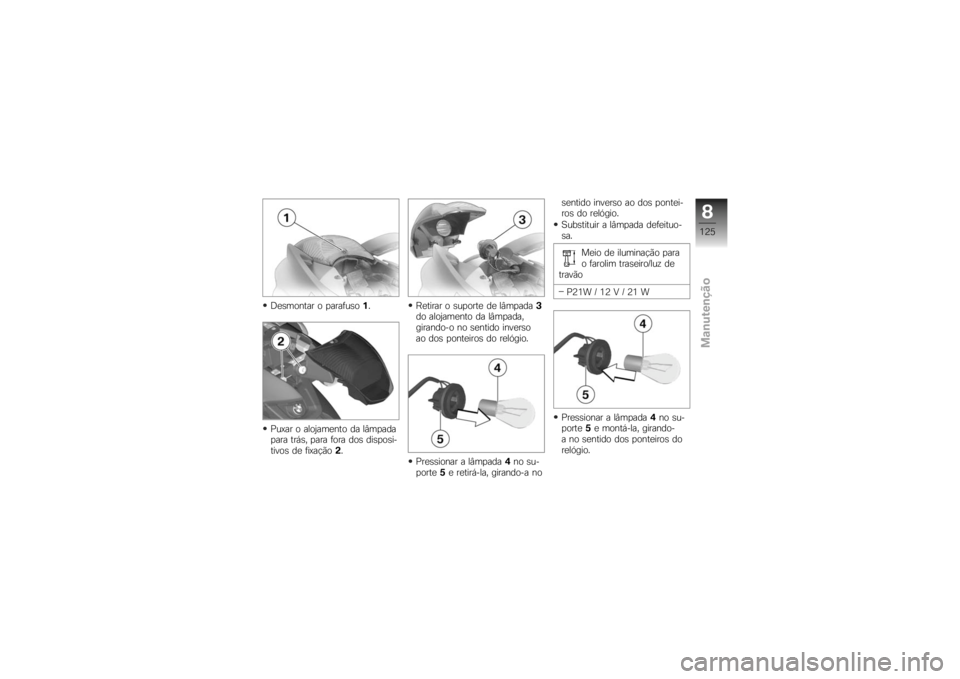

Montar o suporte de lâmpa-
da3no alojamento da lâmpa-
da, girando-o no sentido dos
ponteiros do relógio. Colocar o alojamento da lâm-
pada
2nos dispositivos de fixa-
ção.
Montar o parafuso 1.
Montar o assento ( 67)

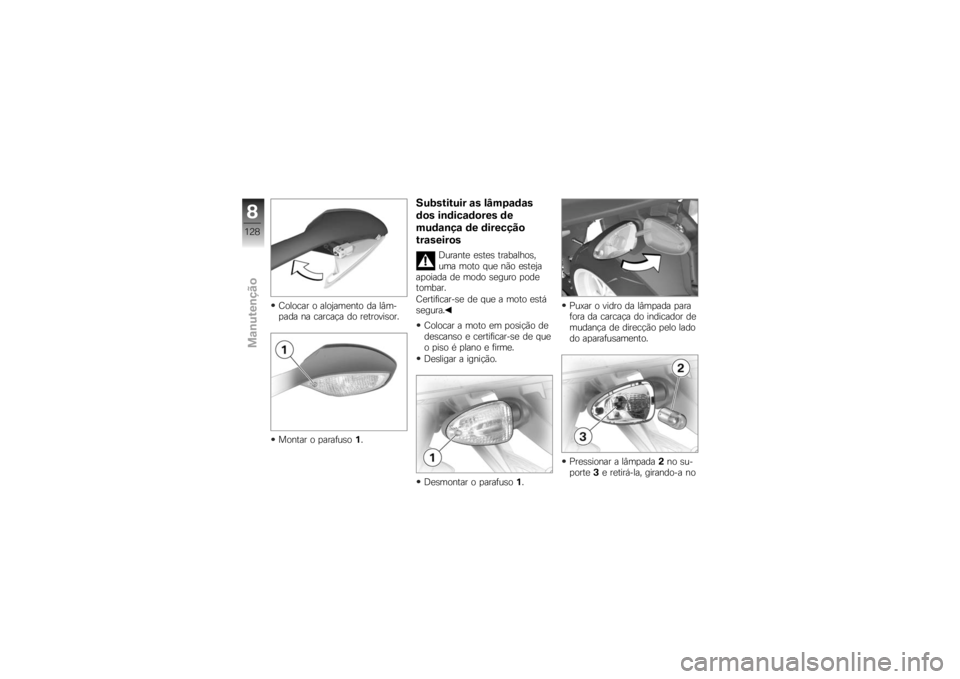

Substituir as lâmpadas
dos indicadores de
mudança de direcção
dianteiros
Durante estes trabalhos,
uma moto que não esteja
apoiada de modo seguro pode
tombar.
Certificar-se de que a moto está
segura.
Durante estes trabalhos,
uma moto que não esteja
apoiada de modo seguro pode
tombar.
Certificar-se de que a moto está
segura.
Colocar a moto em posição de
descanso e certificar-se de que
o piso é plano e firme.
Desligar a ignição.
8126zManutenção

Desmontar o parafuso1.
Puxar o alojamento da lâmpada
para fora da carcaça do retrovi-
sor pelo lado do aparafusamen-
to. Retirar o suporte de lâmpada
2
do alojamento da lâmpada,
girando-o no sentido inverso
ao dos ponteiros do relógio.
Extrair a lâmpada 3do suporte
de lâmpada.
Substituir a lâmpada defeituosa
Meio de iluminação para
luzes intermitentes dian-
teiras
W16W / 12 V / 16 W Colocar a lâmpada
3no res-
pectivo suporte 2.
Montar o suporte de lâmpa-
da no alojamento da lâmpada,
girando-o no sentido dos pon-
teiros do relógio.
8127zManutenção

Colocar o alojamento da lâm-
pada na carcaça do retrovisor.
Montar o parafuso1.
Substituir as lâmpadas
dos indicadores de
mudança de direcção
traseiros
Durante estes trabalhos,
uma moto que não esteja
apoiada de modo seguro pode
tombar.
Certificar-se de que a moto está
segura.
Colocar a moto em posição de
descanso e certificar-se de que
o piso é plano e firme.
Desligar a ignição.
Desmontar o parafuso 1. Puxar o vidro da lâmpada para
fora da carcaça do indicador de
mudança de direcção pelo lado
do aparafusamento.
Pressionar a lâmpada
2no su-
porte 3e retirá-la, girando-a no
8128zManutenção
