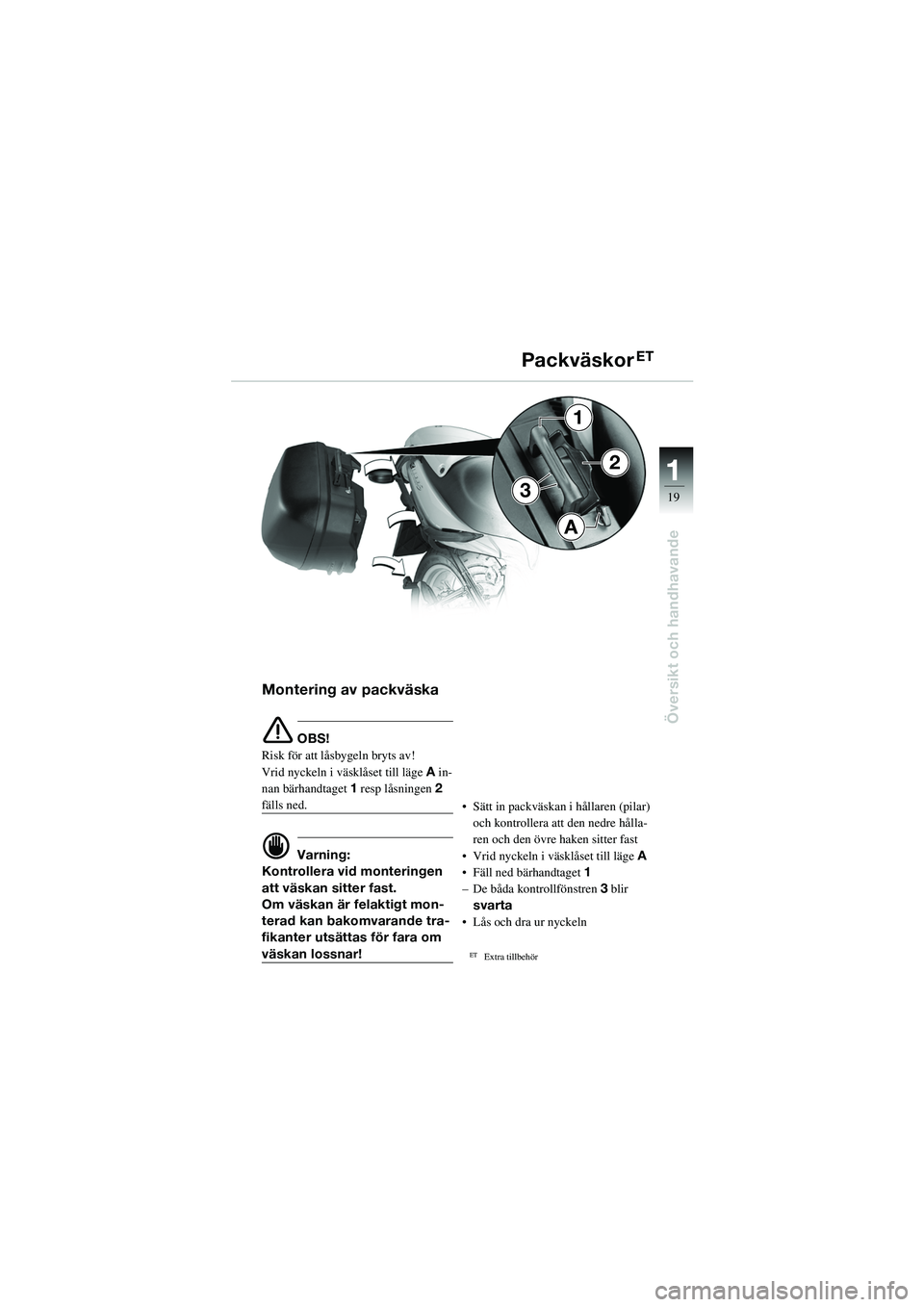

Montering av packväska
e OBS!
Risk för att låsbygeln bryts av!
Vrid nyckeln i väsklåset till läge A in-
nan bärhandtaget 1 resp låsningen 2
fälls ned.
d Varning:
Kontrollera vid monteringen
att väskan sitter fast.
Om väskan är felaktigt mon-
terad kan bakomvarande tra-
fikanter utsättas för fara om
väskan lossnar! • Sätt in packväskan i hållaren (pilar)
och kontrollera att den nedre hålla-
ren och den övre haken sitter fast
• Vrid nyckeln i väsklåset till läge A
• Fäll ned bärhandtaget 1
– De båda kontrollfönstren 3 blir
svarta
• Lås och dra ur nyckelnETExtra tillbehör
PackväskorET
10SbkS6.BK.fm Seite 19 Mont ag, 23. Januar 2006 4:51 16
Page 22 of 92
2
20

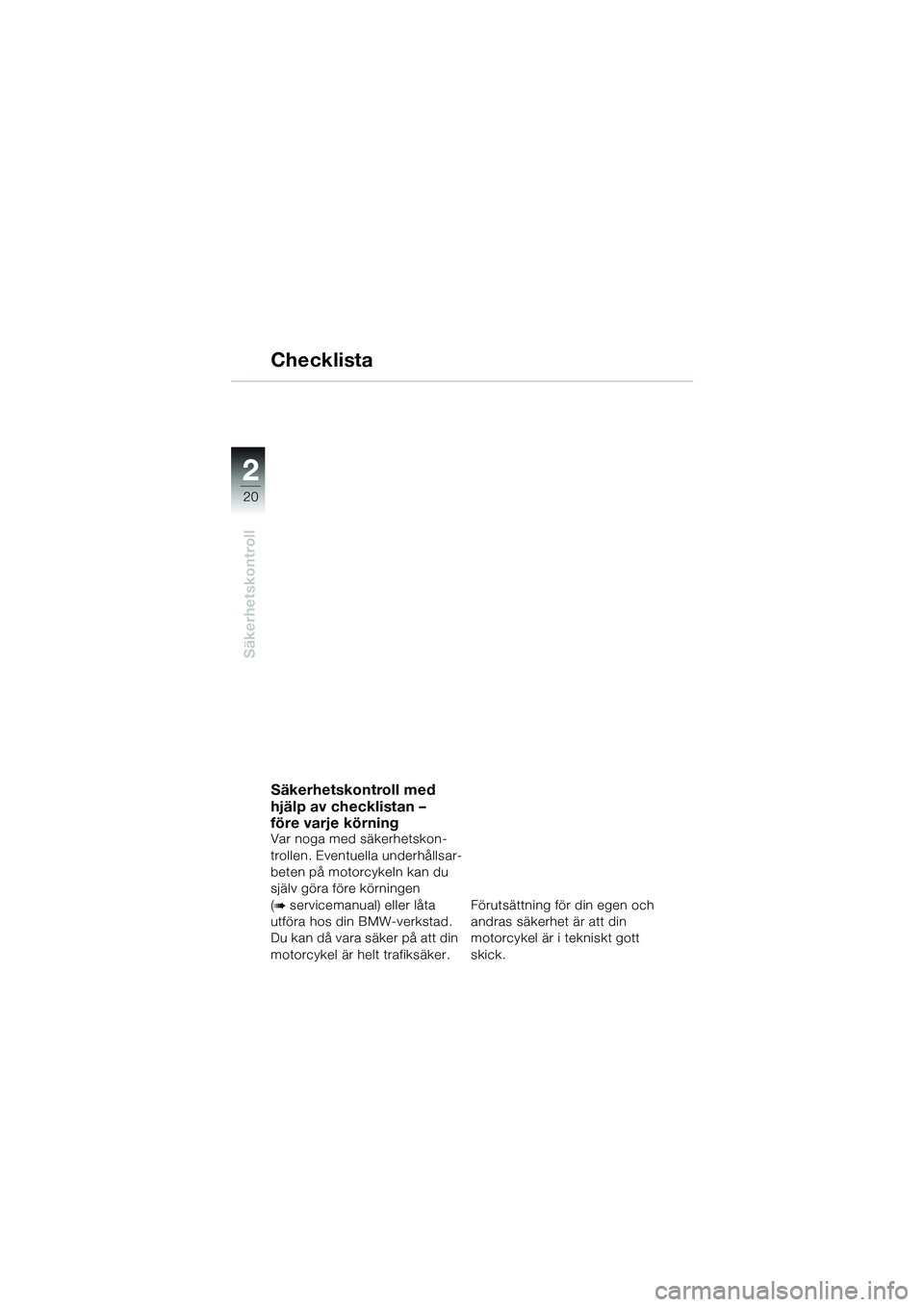

Säkerhetskontroll
2
Säkerhetskontroll med
hjälp av checklistan –
före varje körning
Var noga med säkerhetskon-
trollen. Eventuella underhållsar-
beten på motorcykeln kan du
själv göra före körningen
(
b servicemanual) eller låta
utföra hos din BMW-verkstad.
Du kan då vara säker på att din
motorcykel är helt trafiksäker. Förutsättning för din egen och
andras säkerhet är att din
motorcykel är i tekniskt gott
skick.
Checklista
10SbkS6.BK.fm Seite 20 Mont
ag, 23. Januar 2006 4:51 16
Page 23 of 92
2
21
Säkerhetskontroll
Checklista

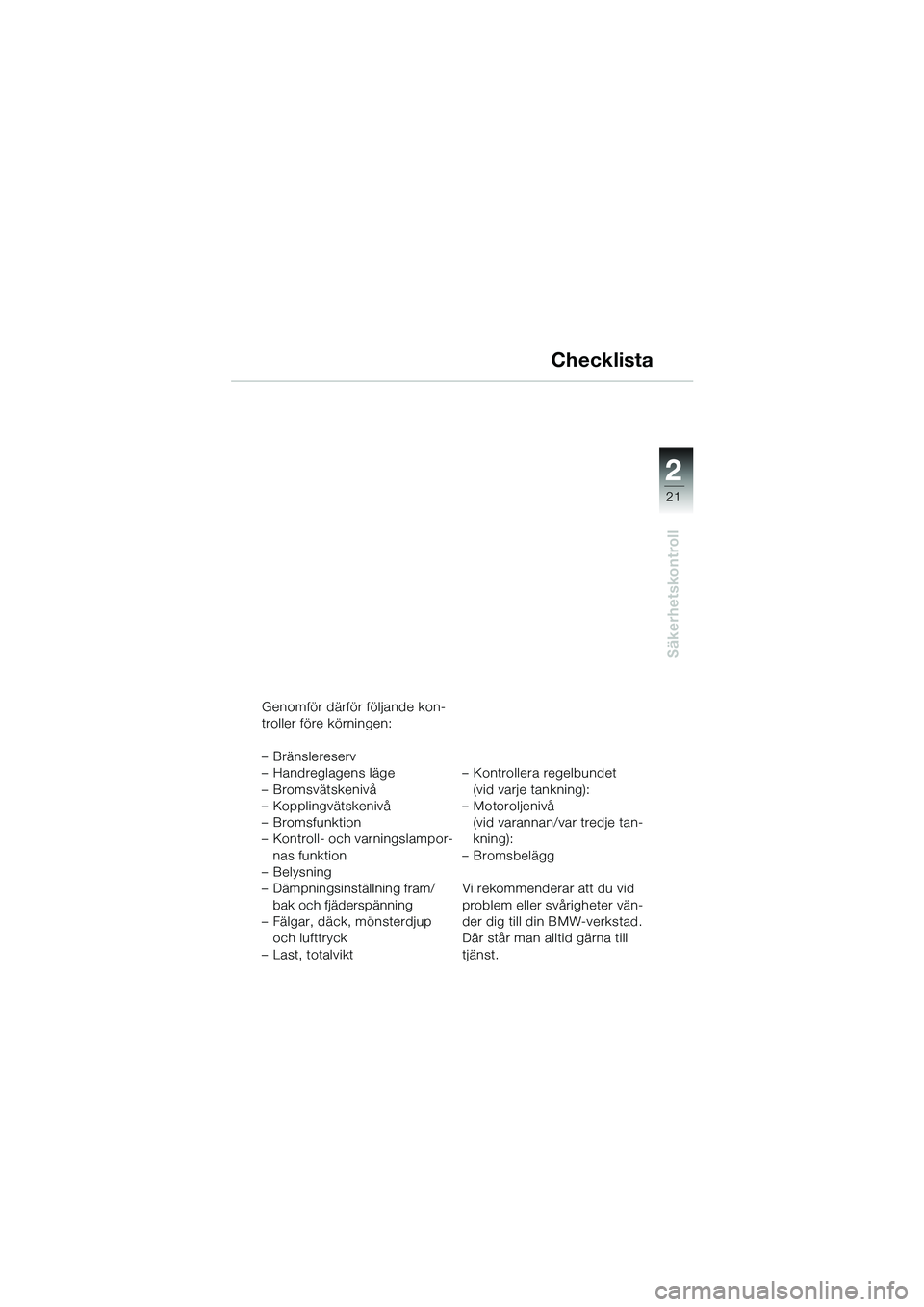

Genomför därför följande kon-
troller före körningen:
– Bränslereserv
– Handreglagens läge
– Bromsvätskenivå
– Kopplingvätskenivå
– Bromsfunktion
– Kontroll- och varningslampor-
nas funktion
– Belysning
– Dämpningsinställning fram/ bak och fjäderspänning
– Fälgar, däck, mönsterdjup och lufttryck
– Last, totalvikt – Kontrollera regelbundet
(vid varje tankning):
– Motoroljenivå (vid varannan/var tredje tan-
kning):
– Bromsbelägg
Vi rekommenderar att du vid
problem eller svårigheter vän-
der dig till din BMW-verkstad.
Där står man alltid gärna till
tjänst.
10SbkS6.BK.fm Seite 21 Mont ag, 23. Januar 2006 4:51 16
Page 24 of 92
2
22
Säkerhetskontroll
2
Motorolja

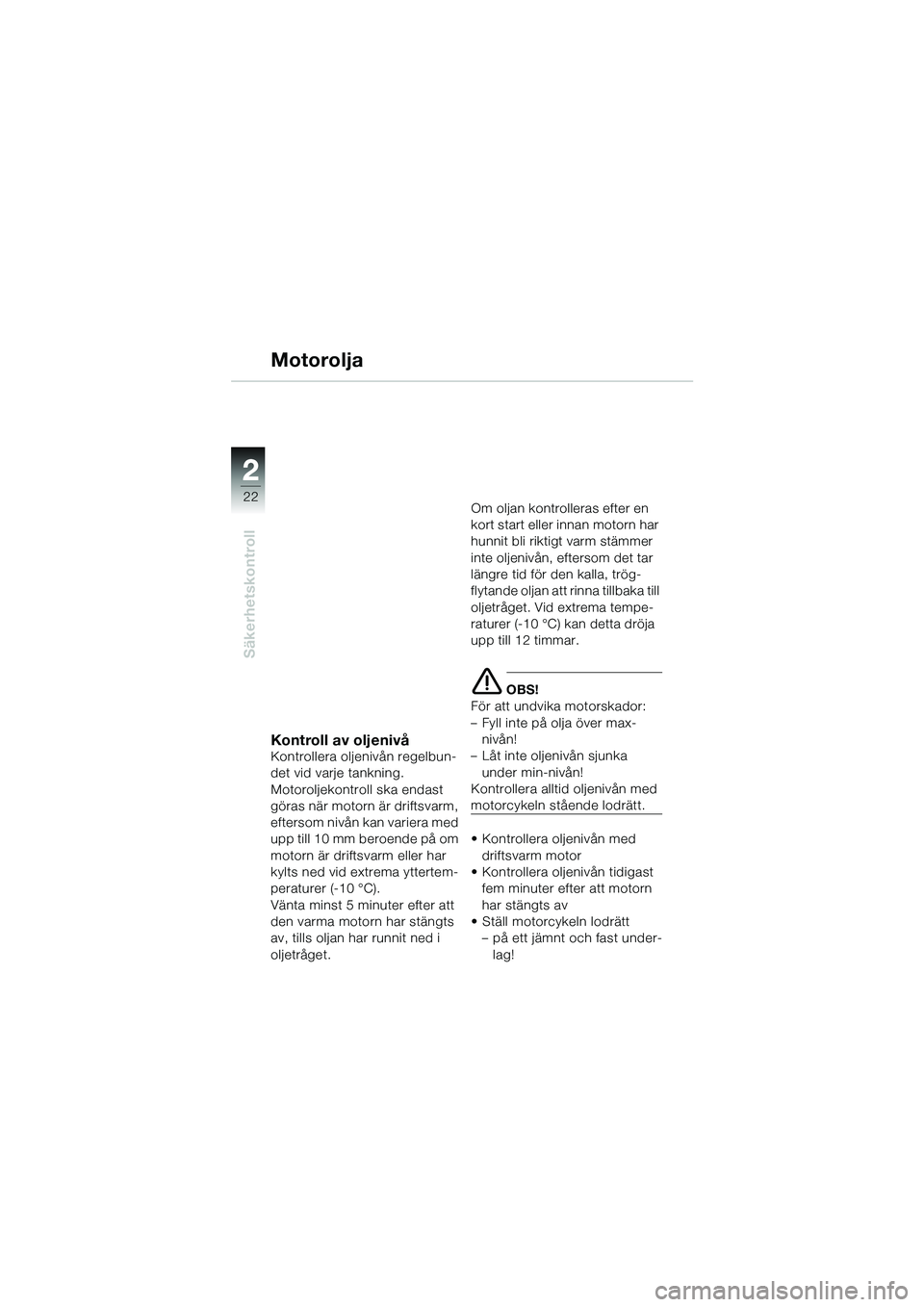

Kontroll av oljenivå
Kontrollera oljenivån regelbun-
det vid varje tankning.
Motoroljekontroll ska endast
göras när motorn är driftsvarm,
eftersom nivån kan variera med
upp till 10 mm beroende på om
motorn är driftsvarm eller har
kylts ned vid extrema yttertem-
peraturer (-10 °C).
Vänta minst 5 minuter efter att
den varma motorn har stängts
av, tills oljan har runnit ned i
oljetråget. Om oljan kontrolleras efter en
kort start eller innan motorn har
hunnit bli riktigt varm stämmer
inte oljenivån, eftersom det tar
längre tid för den kalla, trög-
flytande oljan att rinna tillbaka till
oljetråget. Vid extrema tempe-
raturer (-10 °C) kan detta dröja
upp till 12 timmar.
e OBS!
För att undvika motorskador:
– Fyll inte på olja över max- nivån!
– Låt inte oljenivån sjunka
under min-nivån!
Kontrollera alltid oljenivån med
motorcykeln stående lodrätt.
• Kontrollera oljenivån med
driftsvarm motor
• Kontrollera olje nivån tidigast
fem minuter efter att motorn
har stängts av
• Ställ motorcykeln lodrätt – på ett jämnt och fast under-
lag!
10SbkS6.BK.fm Seite 22 Mont ag, 23. Januar 2006 4:51 16
Page 25 of 92
2
23
Säkerhetskontroll
1
MAX
2
MIN

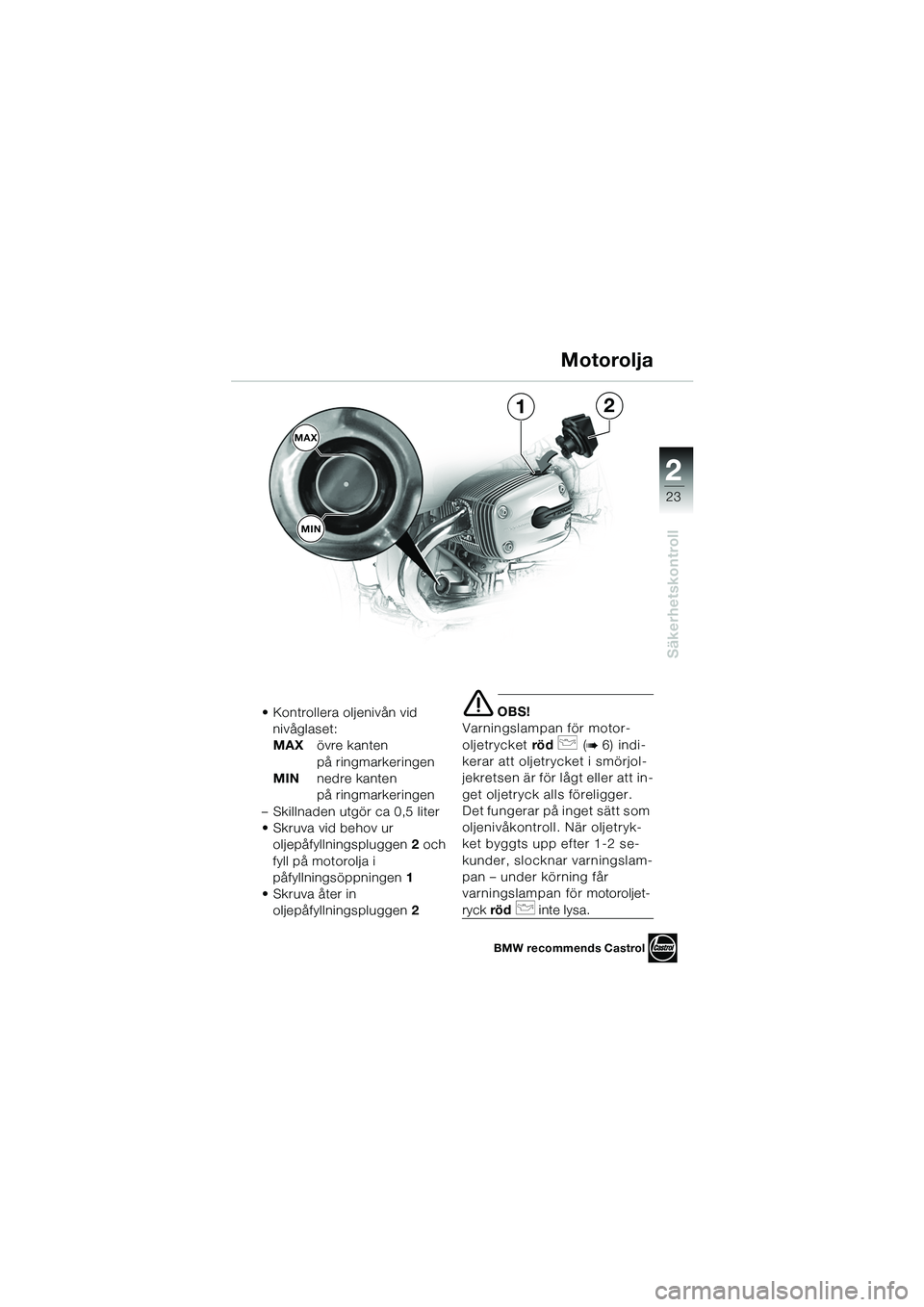

• Kontrollera oljenivån vid nivåglaset:
MAX övre kanten
på ringmarkeringen
MIN nedre kanten
på ringmarkeringen
– Skillnaden utgör ca 0,5 liter
• Skruva vid behov ur oljepåfyllningspluggen 2 och
fyll på motorolja i
påfyllningsöppningen 1
•Skruva åter in oljepåfyllningspluggen 2e OBS!
Varningslampan för motor- oljetrycket röd
p (b 6) indi-
kerar att oljetrycket i smörjol-
jekretsen är för lågt eller att in-
get oljetryck alls föreligger.
Det fungerar på inget sätt som
oljenivåkontroll. När oljetryk-
ket byggts upp efter 1-2 se-
kunder, slocknar varningslam-
pan – under körning får
varningslampan för motoroljet-
ryck rödp inte lysa.
Motorolja
BMW recommends Castrol
10SbkS6.BK.fm Seite 23 Mont ag, 23. Januar 2006 4:51 16
Page 26 of 92
2
24
Säkerhetskontroll
2

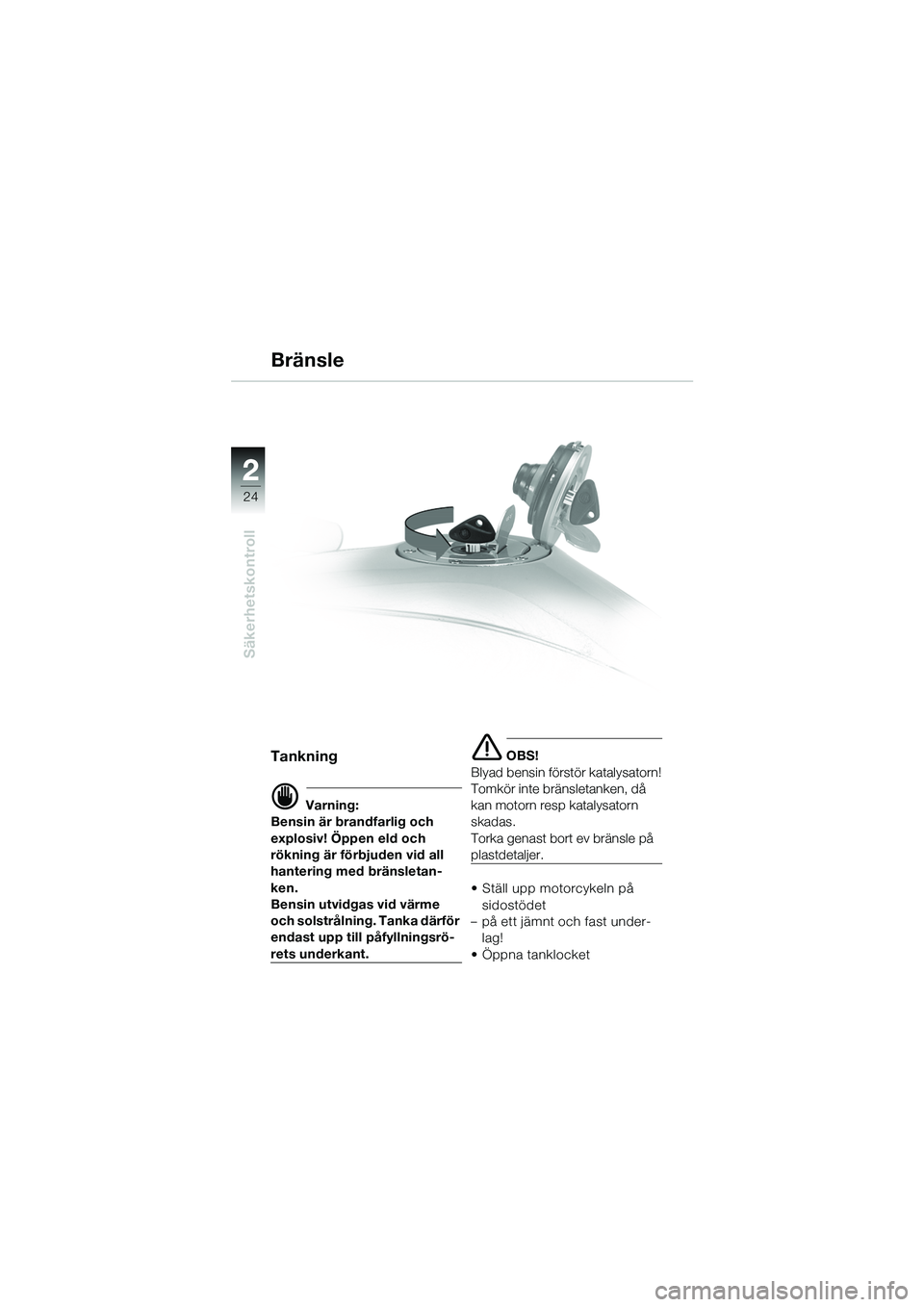

Tankning
d Varning:
Bensin är brandfarlig och
explosiv! Öppen eld och
rökning är förbjuden vid all
hantering med bränsletan-
ken.
Bensin utvidgas vid värme
och solstrålning. Tanka därför
endast upp till påfyllningsrö-
rets underkant.
e OBS!
Blyad bensin förstör katalysatorn!
Tomkör inte bränsletanken, då
kan motorn resp katalysatorn
skadas.
Torka genast bort ev bränsle på
plastdetaljer.
• Ställ upp motorcykeln på sidostödet
– på ett jämnt och fast under- lag!
• Öppna tanklocket
Bränsle
10SbkS6.BK.fm Seite 24 Mont ag, 23. Januar 2006 4:51 16
Page 27 of 92
2
25
Säkerhetskontroll
•Tanka
– Tanka endast blyfri bensin, DIN 51607, med minsta
oktantal 95 (ROZ) och
85 (MOZ)
• Stäng tanklocket

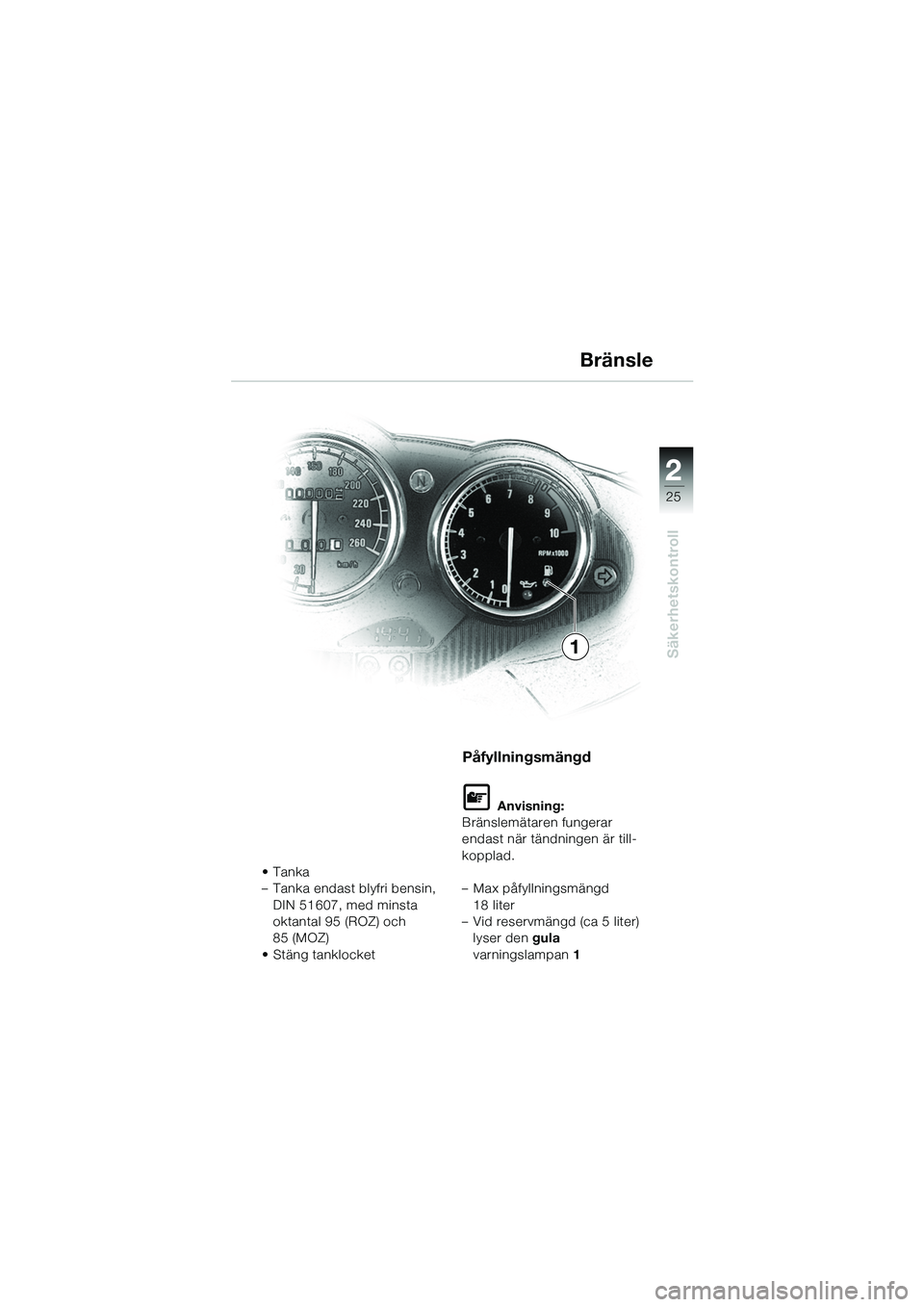

Påfyllningsmängd
L Anvisning:
Bränslemätaren fungerar
endast när tändningen är till-
kopplad.
– Max påfyllningsmängd 18 liter
– Vid reservmängd (ca 5 liter) lyser den gula
varningslampan 1
Bränsle
1
10SbkS6.BK.fm Seite 25 Mont ag, 23. Januar 2006 4:51 16
Page 28 of 92
2
26
Säkerhetskontroll
2
Reglage

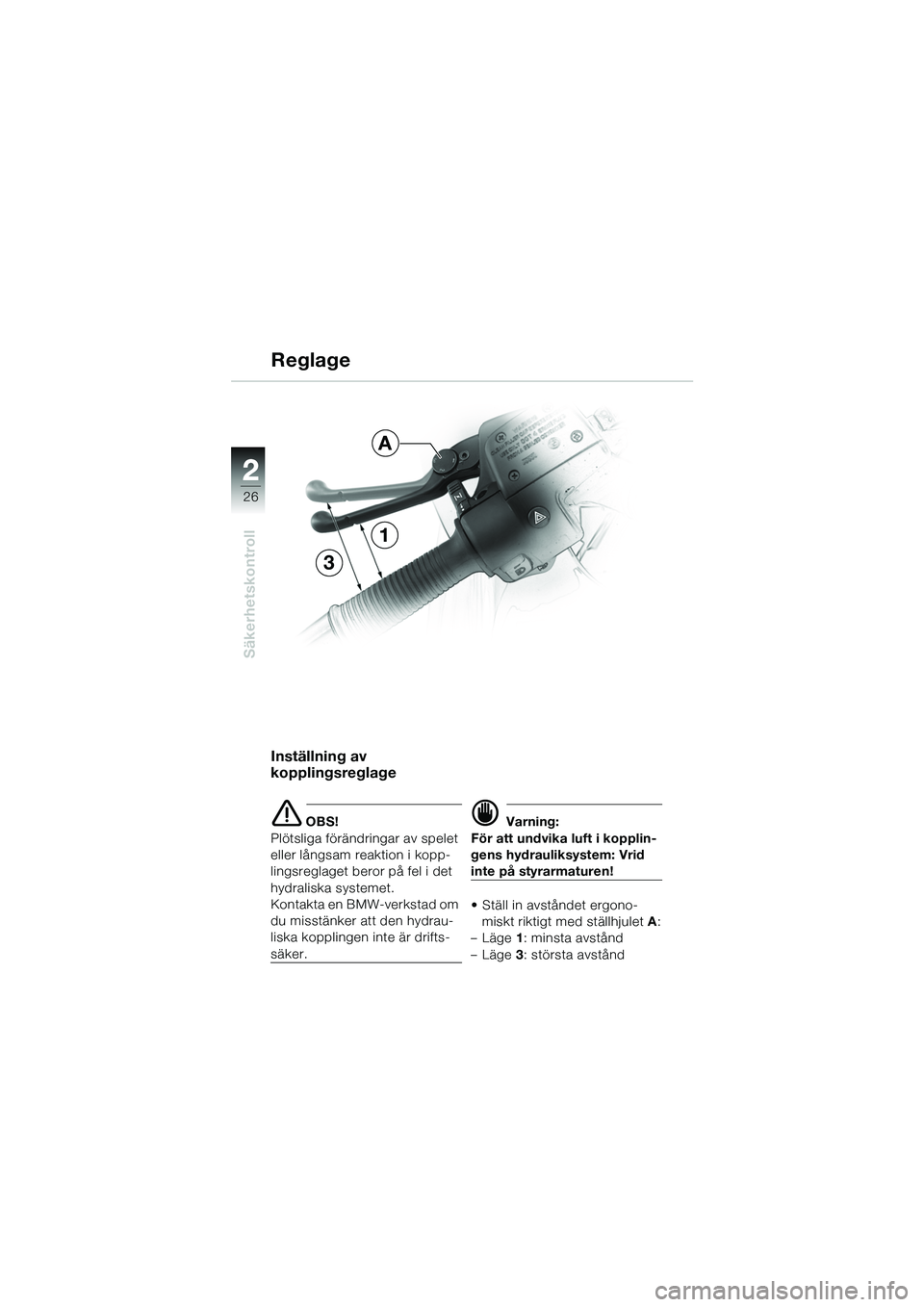

Inställning av
kopplingsreglage
e OBS!
Plötsliga förändringar av spelet
eller långsam reaktion i kopp-
lingsreglaget beror på fel i det
hydraliska systemet.
Kontakta en BMW-verkstad om
du misstänker att den hydrau-
liska kopplingen in te är drifts-
säker.
d Varning:
För att undvika luft i kopplin-
gens hydrauliksystem: Vrid
inte på styrarmaturen!
• Ställ in avståndet ergono- miskt riktigt med ställhjulet A:
–Läge 1: minsta avstånd
–Läge 3: största avstånd
1
3
A
10SbkS6.BK.fm Seite 26 Mont ag, 23. Januar 2006 4:51 16
Page 29 of 92
2
27
Säkerhetskontroll
14A
Inställning av hand-
bromsreglage
d Varning:
För att undvika luft i broms-
cirkulationen: Vrid inte på

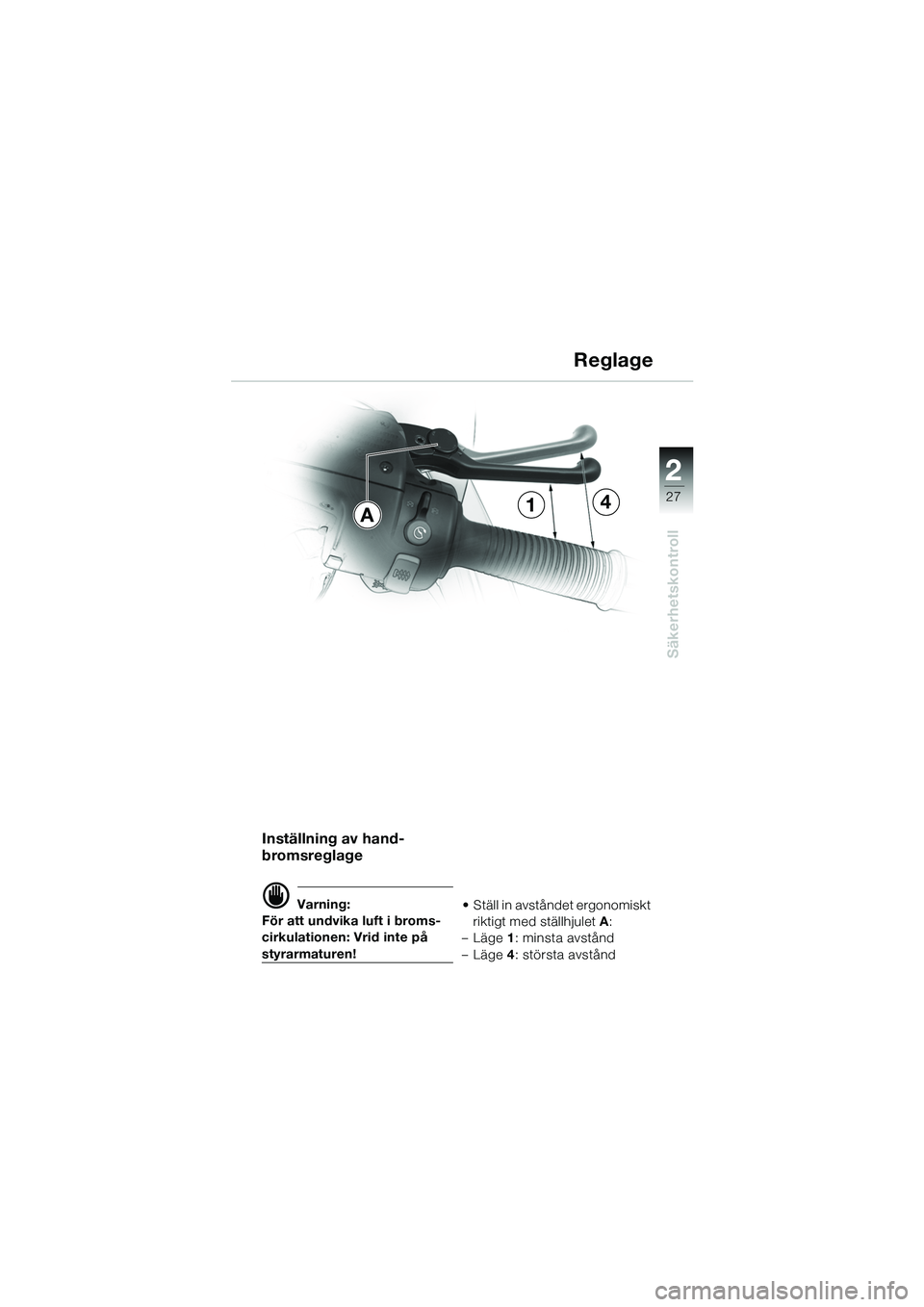

styrarmaturen! • Ställ in avståndet ergonomiskt
riktigt med ställhjulet A:
–Läge 1: minsta avstånd
–Läge 4: största avstånd
Reglage
10SbkS6.BK.fm Seite 27 Mont ag, 23. Januar 2006 4:51 16
Page 30 of 92
2
28
Säkerhetskontroll
2

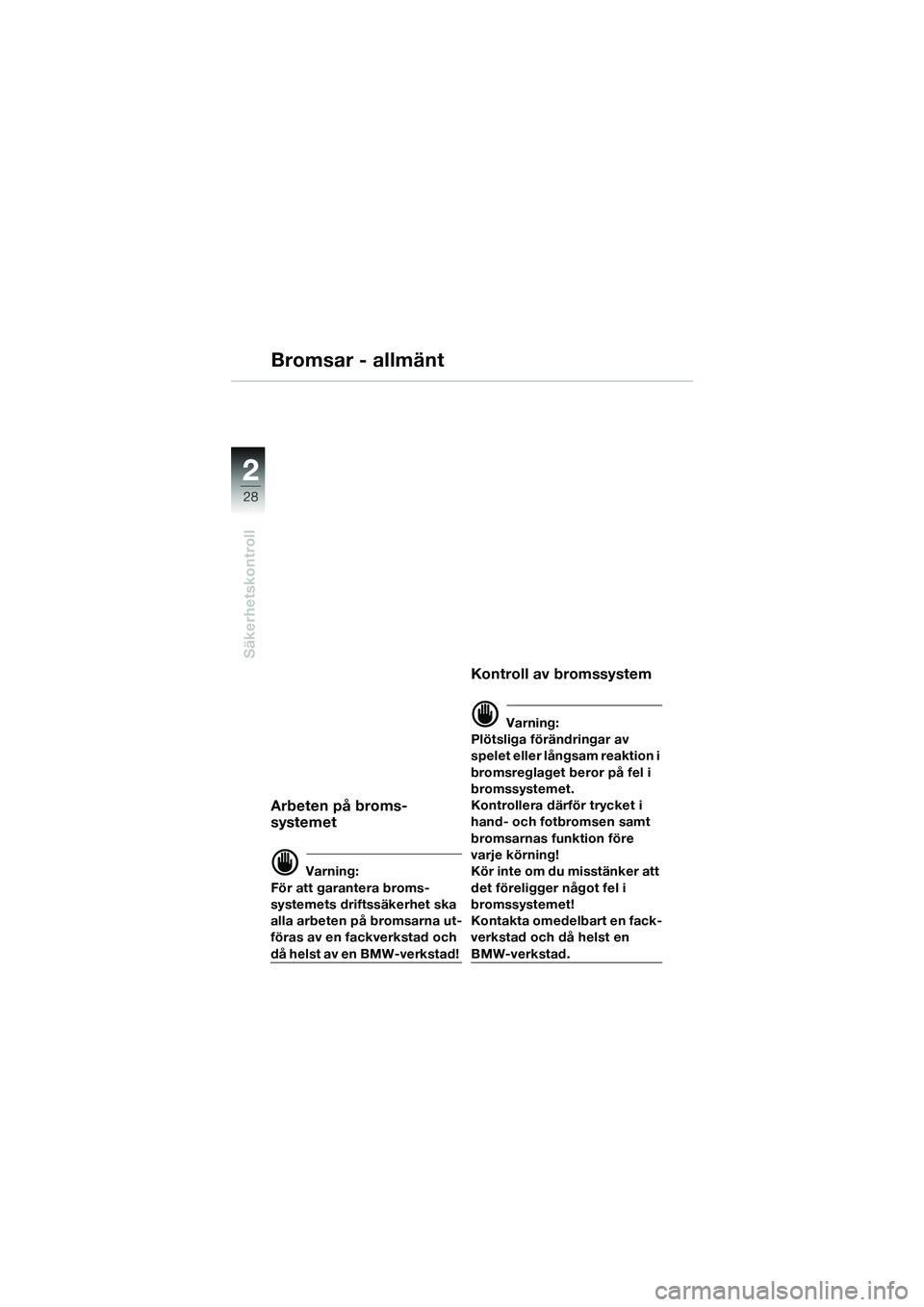

Bromsar - allmänt
