Start – körning – parkering

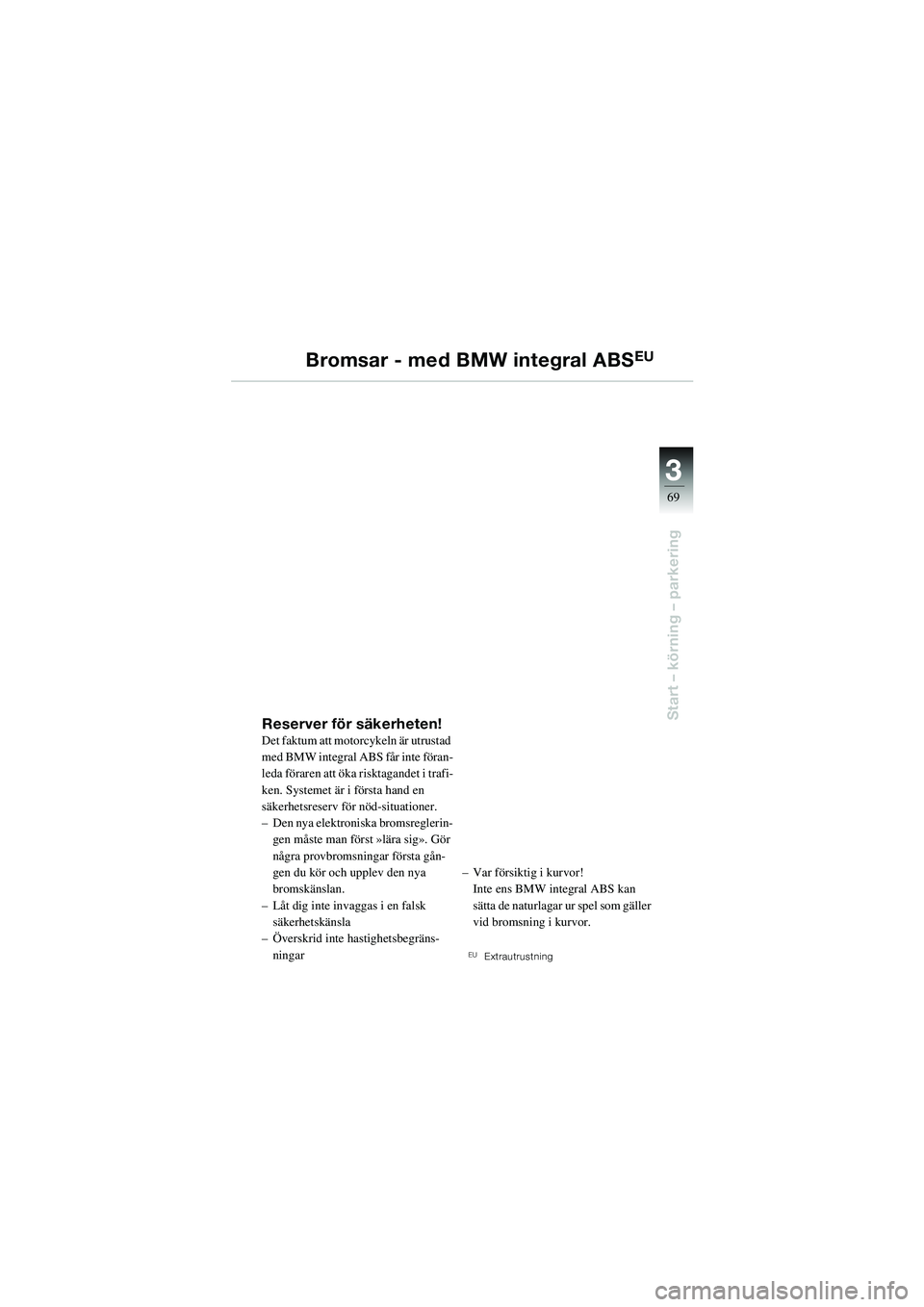

Bromsar - med BMW integral ABSEU
Reserver för säkerheten!Det faktum att motorcykeln är utrustad
med BMW integral ABS får inte föran-
leda föraren att öka risktagandet i trafi-
ken. Systemet är i första hand en
säkerhetsreserv för nöd-situationer.
– Den nya elektroniska bromsreglerin-gen måste man först »lära sig». Gör
några provbromsningar första gån-
gen du kör och upplev den nya
bromskänslan.
– Låt dig inte invaggas i en falsk säkerhetskänsla
– Överskrid inte hastighetsbegräns-
ningar – Var försiktig i kurvor!
Inte ens BMW integral ABS kan
sätta de naturlagar ur spel som gäller
vid bromsning i kurvor.
EUExtrautrustning
10SbkS6.BK.fm Seite 69 Mont ag, 23. Januar 2006 4:51 16

70
Start – körning – parkering
3
Bromsar - med BMW integral ABSEU
DelintegralbromsVia integralbromsfunktionen är fram-
och bakhjulsbromsen förbundna med
varandra, vilket gör att båda hjulen
bromsas när en av bromsarna manöv-
reras.
Via regleringselektronik i BMW Inte-
gral ABS beräknas därvid bromskraft-
sfördelningen mellan fram- och
bakhjulsbromsen och ställs in.
Bromskraftsfördelningen är beroende
av lasten och beräknas vid varje ABS-
reglerad bromsning.
Vid delintegralbromsen aktiveas inte-
gralbromsfunktionen endast via hand-
bromsen. Fotbromsen verkar endast på
bakhjulsbromsen.BromsservoMed BMW integral ABS förstärks
bromskraften på hjulet aktivt med en
hydraulisk pump vid bromsning.
Genom bromsservon uppnås en bättre
bromseffekt med BMW integral ABS
än med standardbromssystem.
ABS - Låsningsfria
bromsar
ABS förhindrar vid körning rakt fram
att hjulen blockeras vid en full-
bromsning och bidrar därmed väsent-
ligt till körsäkerheten.
EUExtrautrustning
10SbkS6.BK.fm Seite 70 Mont ag, 23. Januar 2006 4:51 16

3
71
Start – körning – parkering
Bromsar - med BMW integral ABSEU

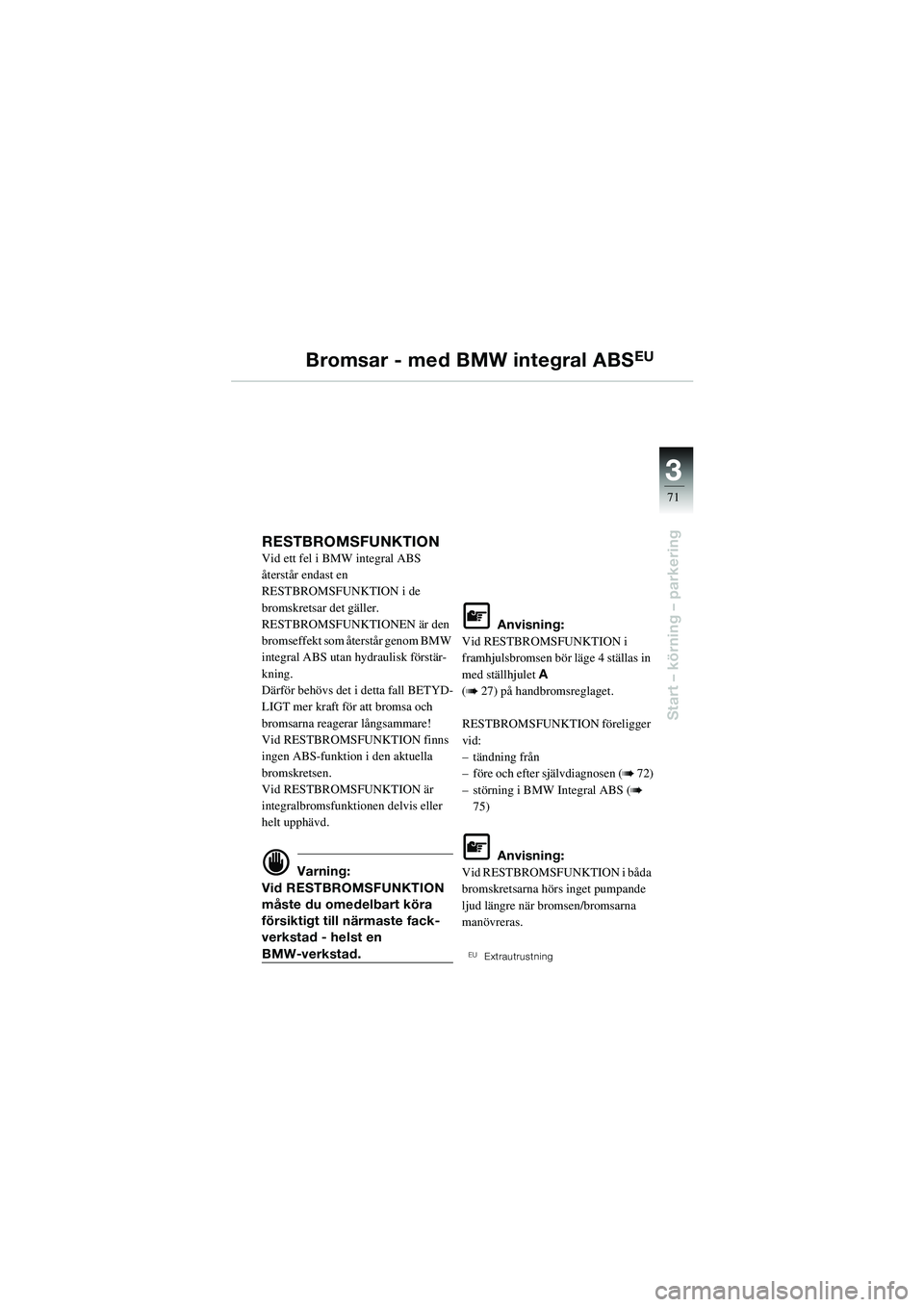

RESTBROMSFUNKTION Vid ett fel i BMW integral ABS
återstår endast en
RESTBROMSFUNKTION i de
bromskretsar det gäller.
RESTBROMSFUNKTIONEN är den
bromseffekt som återstår genom BMW
integral ABS utan hydraulisk förstär-
kning.
Därför behövs det i detta fall BETYD-
LIGT mer kraft för att bromsa och
bromsarna reagerar långsammare!
Vid RESTBROMSFUNKTION finns
ingen ABS-funktion i den aktuella
bromskretsen.
Vid RESTBROMSFUNKTION är
integralbromsfunktionen delvis eller
helt upphävd.
d Varning:
Vid RESTBROMSFUNKTION
måste du omedelbart köra
försiktigt till närmaste fack-
verkstad - helst en
BMW-verkstad.
L Anvisning:
Vid RESTBROMSFUNKTION i
framhjulsbromsen bör läge 4 ställas in
med ställhjulet A
(
b 27) på handbromsreglaget.
RESTBROMSFUNKTION föreligger
vid:
– tändning från
– före och efter självdiagnosen (
b 72)
– störning i BMW Integral ABS (
b
75)
L Anvisning:
Vid RESTBROMSFUNKTION i båda
bromskretsarna hörs inget pumpande
ljud längre när bromsen/bromsarna
manövreras.
EUExtrautrustning
10SbkS6.BK.fm Seite 71 Mont ag, 23. Januar 2006 4:51 16

72
Start – körning – parkering
3
21

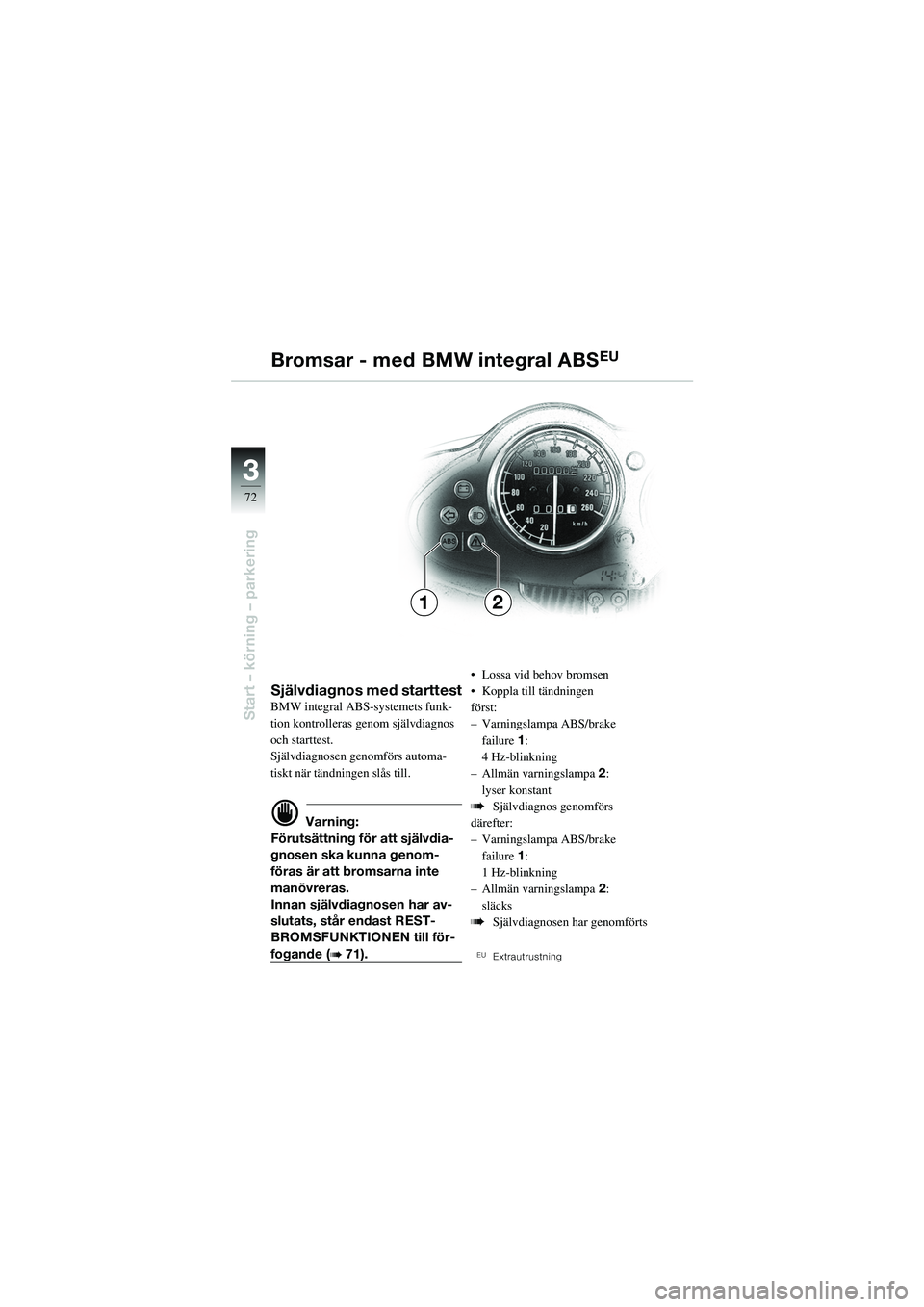

Självdiagnos med starttestBMW integral ABS-systemets funk-
tion kontrolleras genom självdiagnos
och starttest.
Självdiagnosen genomförs automa-
tiskt när tändningen slås till.
d Varning:
Förutsättning för att självdia-
gnosen ska kunna genom-
föras är att bromsarna inte
manövreras.
Innan självdiagnosen har av-
slutats, står endast REST-
BROMSFUNKTIONEN till för-
fogande (b 71). • Lossa vid behov bromsen
• Koppla till tändningen
först:
– Varningslampa ABS/brake
failure 1:
4 Hz-blinkning
– Allmän varningslampa 2:
lyser konstant
bSjälvdiagnos genomförs
därefter:
– Varningslampa ABS/brake
failure 1:
1 Hz-blinkning
– Allmän varningslampa 2:
släcks
bSjälvdiagnosen har genomförts
EUExtrautrustning
Bromsar - med BM W integral ABSEU
10SbkS6.BK.fm Seite 72 Mont ag, 23. Januar 2006 4:51 16

3
73
Start – körning – parkering
21

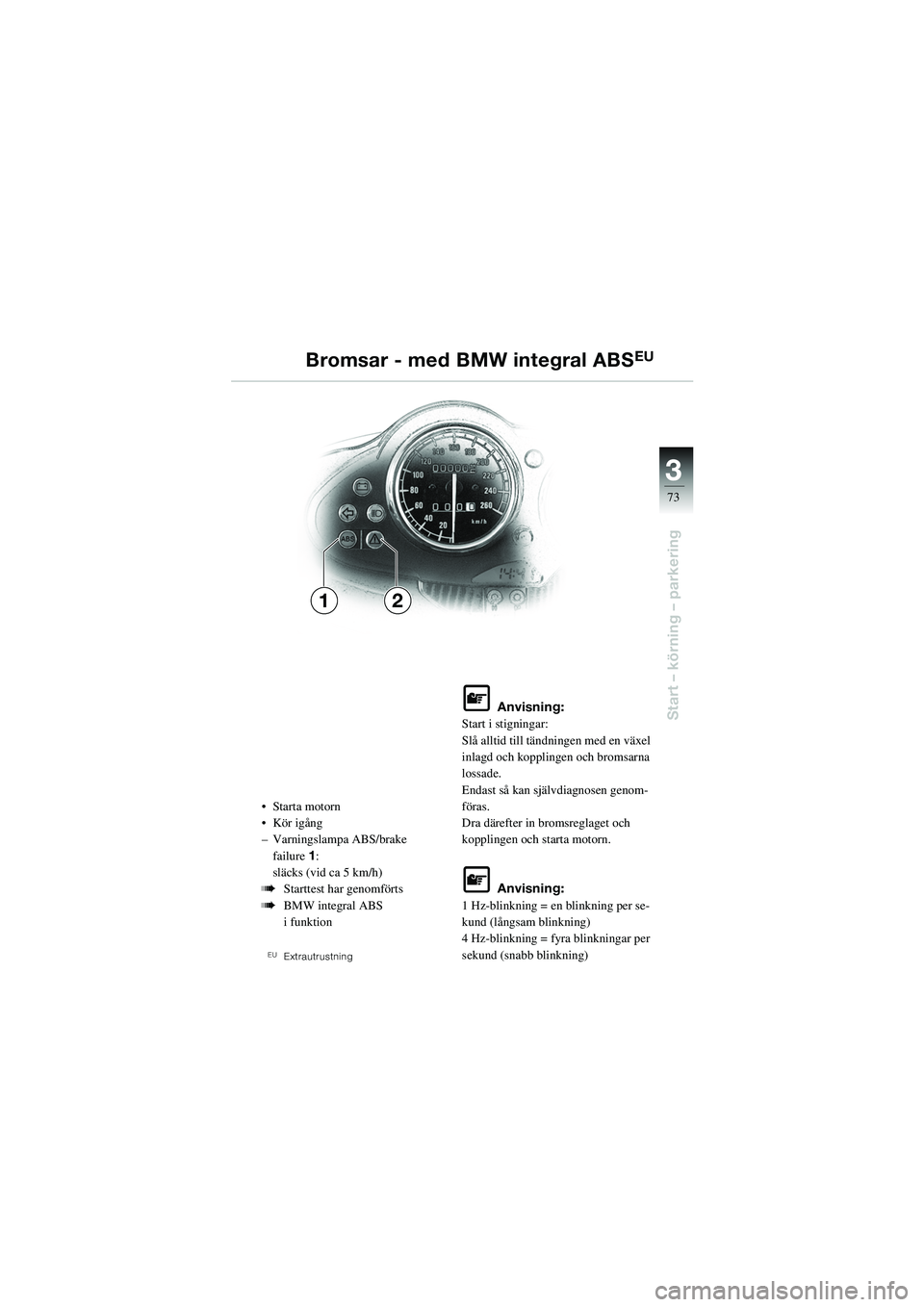

• Starta motorn
• Kör igång
– Varningslampa ABS/brake failure 1:
släcks (vid ca 5 km/h)
bStarttest har genomförts
bBMW integral ABS
i funktion
EUExtrautrustning
L Anvisning:
Start i stigningar:
Slå alltid till tändningen med en växel
inlagd och kopplingen och bromsarna
lossade.
Endast så kan självdiagnosen genom-
föras.
Dra därefter in bromsreglaget och
kopplingen och starta motorn.
L Anvisning:
1 Hz-blinkning = en blinkning per se-
kund (långsam blinkning)
4 Hz-blinkning = fyra blinkningar per
sekund (snabb blinkning)
Bromsar - med BMW integral ABSEU
10SbkS6.BK.fm Seite 73 Mont ag, 23. Januar 2006 4:51 16

74
Start – körning – parkering
3

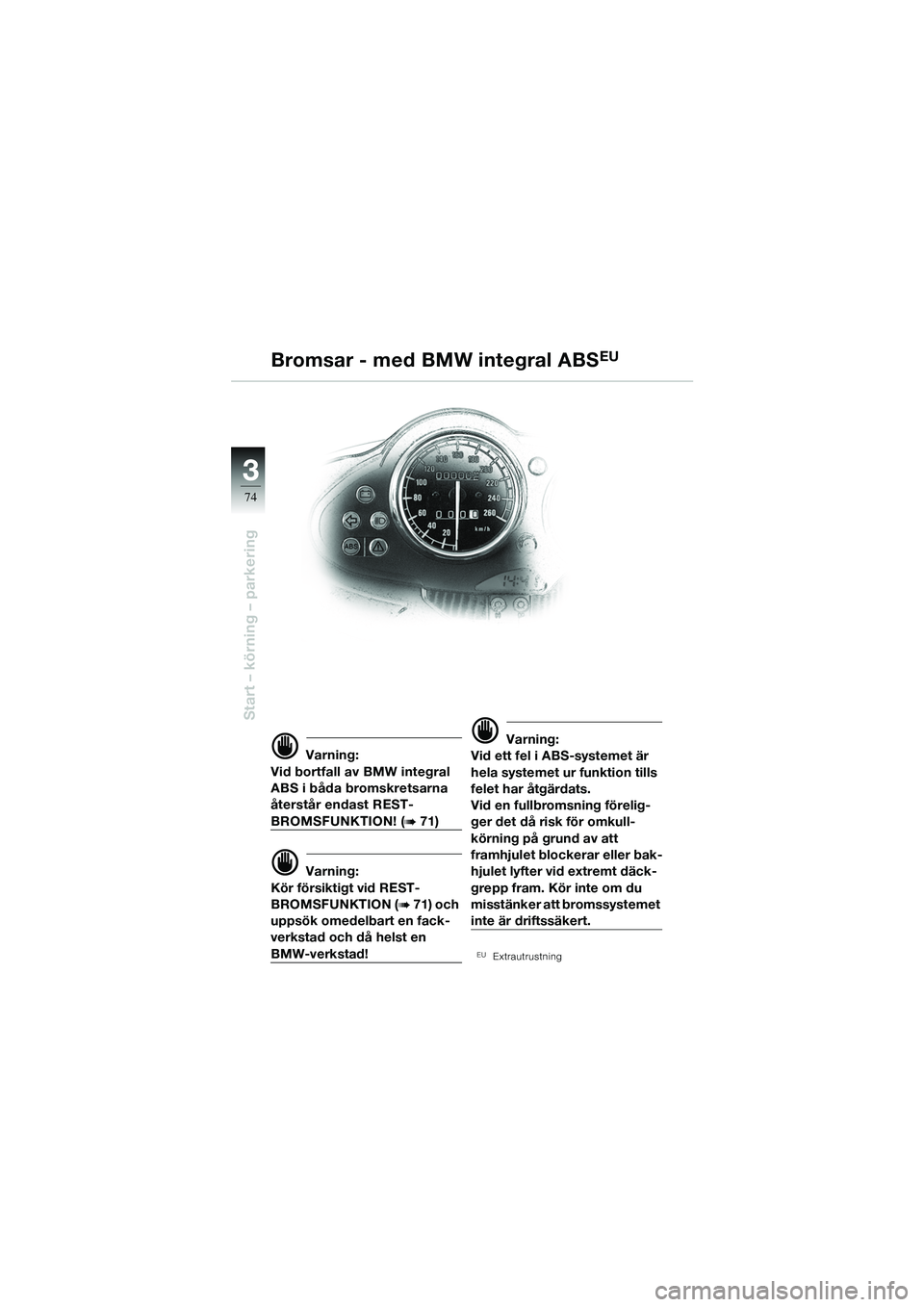

d Varning:
Vid bortfall av BMW integral
ABS i båda bromskretsarna
återstår endast REST-
BROMSFUNKTION! (b 71)
d Varning:
Kör försiktigt vid REST-
BROMSFUNKTION (
b 71) och
uppsök omedelbart en fack-
verkstad och då helst en
BMW-verkstad!
d Varning:
Vid ett fel i ABS-systemet är
hela systemet ur funktion tills
felet har åtgärdats.
Vid en fullbromsning förelig-
ger det då risk för omkull-
körning på grund av att
framhjulet blockerar eller bak-
hjulet lyfter vid extremt däck-
grepp fram. Kör inte om du
misstänker att bromssystemet
inte är driftssäkert.
EUExtrautrustning
Bromsar - med BM W integral ABSEU
10SbkS6.BK.fm Seite 74 Mont ag, 23. Januar 2006 4:51 16

3
75
Start – körning – parkering

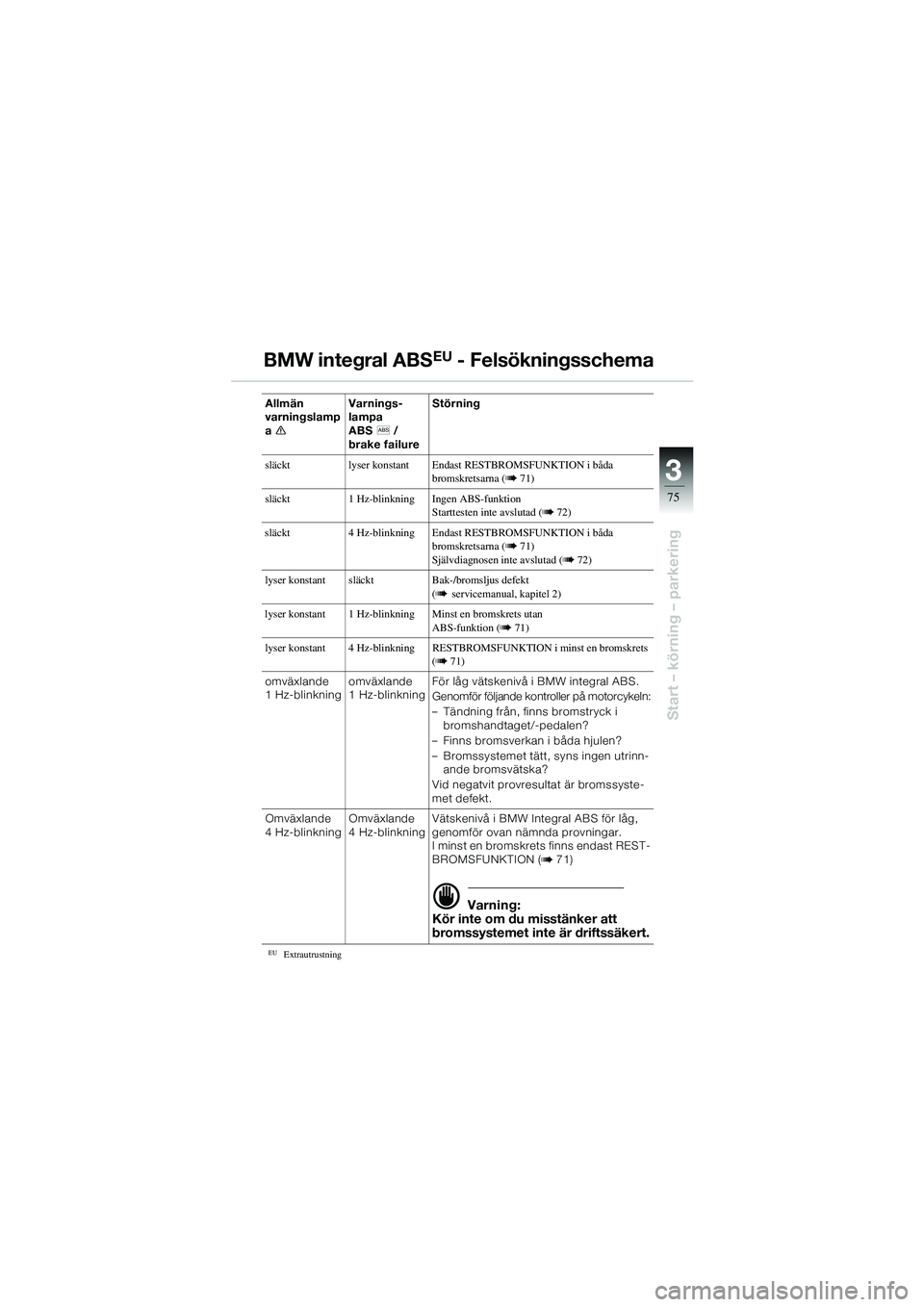

BMW integral ABSEU - Felsökningsschema
EUExtrautrustning
Allmän
varningslamp
ae Varnings-
lampa
ABS
l /
brake failure Störning
släckt lyser konstant Endast RESTBROMSFUNKTION i båda
bromskretsarna (
b 71)
släckt 1 Hz-blinkning Ingen ABS-funktion Starttesten inte avslutad (
b 72)
släckt 4 Hz-blinkning Endast RESTBROMSFUNKTION i båda bromskretsarna (
b 71)
Självdiagnosen inte avslutad (b 72)
lyser konstant släckt Bak-/bromsljus defekt (
b servicemanual, kapitel 2)
lyser konstant 1 Hz-blinkning Minst en bromskrets utan ABS-funktion (
b 71)
lyser konstant 4 Hz-blinkning RESTBROMSFUNKTION i minst en bromskrets (
b 71)
omväxlande
1 Hz-blinkning omväxlande
1 Hz-blinkningFör låg vätskenivå i BMW integral ABS.
Genomför följande kontroller på motorcykeln:
– Tändning från, finns bromstryck i
bromshandtaget/-pedalen?
– Finns bromsverkan i båda hjulen?
– Bromssystemet tätt, syns ingen utrinn- ande bromsvätska?
Vid negatvit provresultat är bromssyste-
met defekt.
Omväxlande
4Hz-blinkning Omväxlande
4Hz-blinkningVätskenivå i BMW Integral ABS för låg,
genomför ovan nämnda provningar.
I minst en bromskrets finns endast REST-
BROMSFUNKTION (
b 71)
d Varning:
Kör inte om du misstänker att
bromssystemet inte är driftssäkert.
10SbkS6.BK.fm Seite 75 Mont ag, 23. Januar 2006 4:51 16

44
76
Säker i trafiken

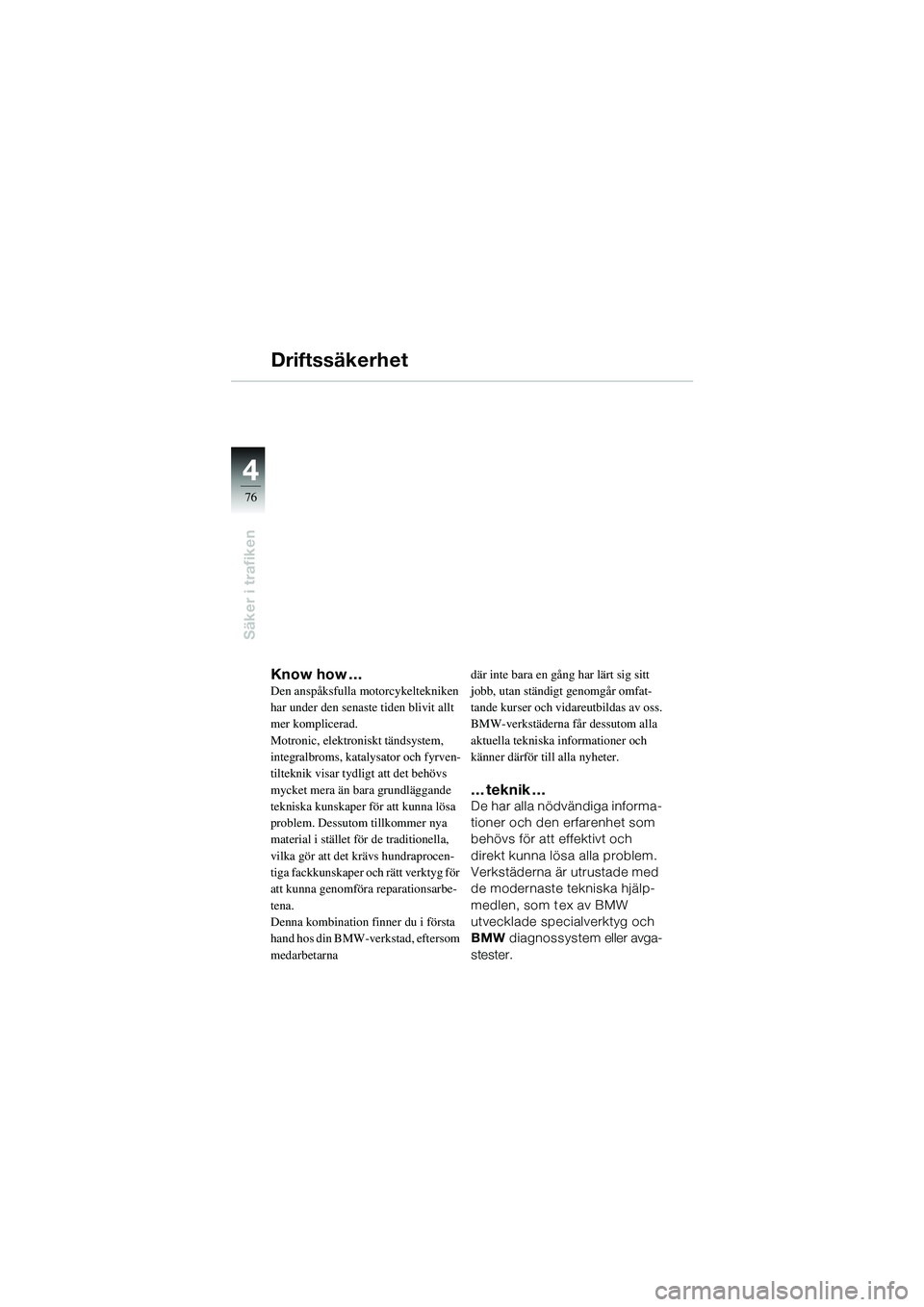

Know how …Den anspåksfulla motorcykeltekniken
