BMW MOTORRAD R 1100 S 2002 Manual do condutor (in Portuguese)

11
9

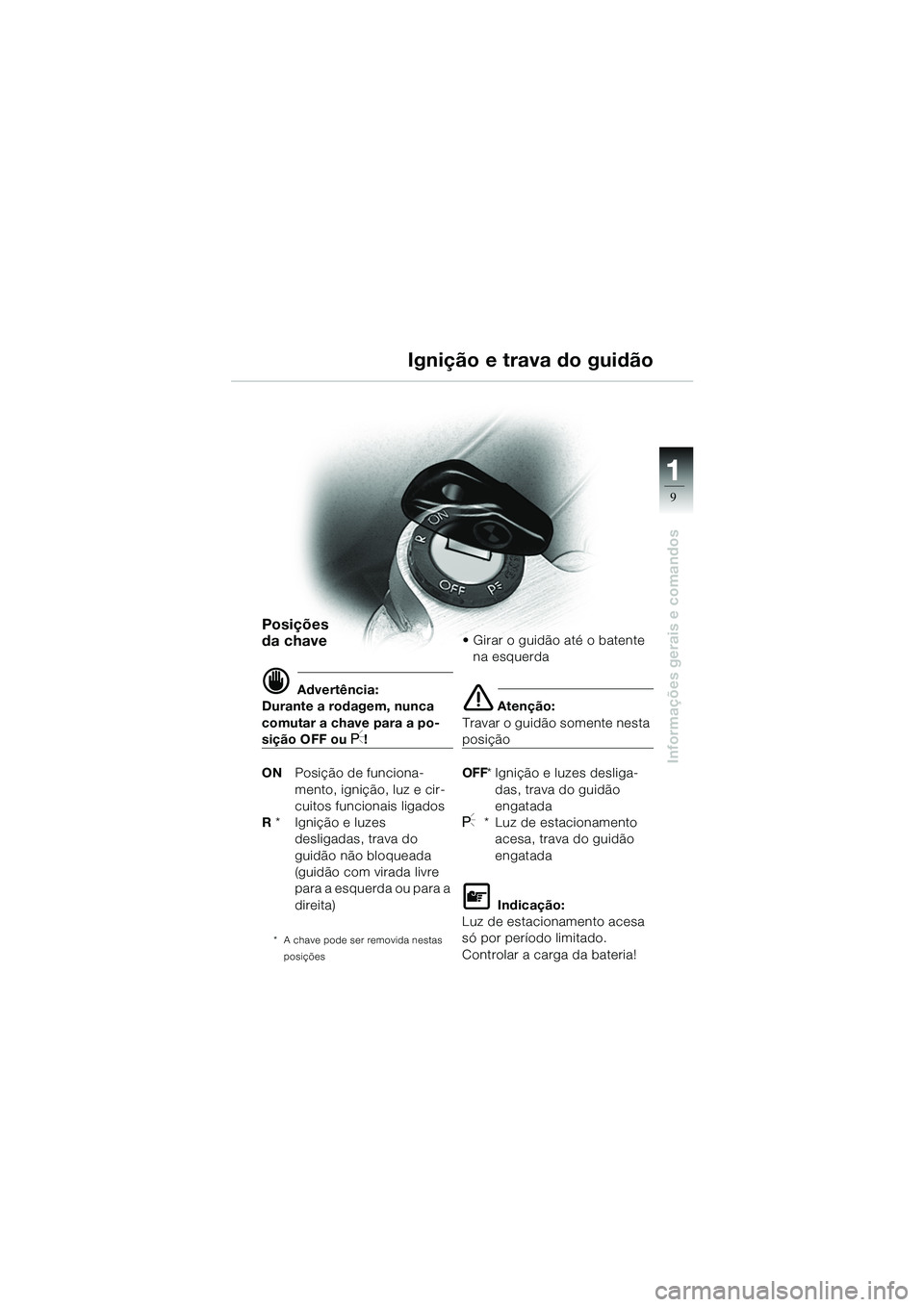

Informações gerais e comandos
Ignição e trava do guidão
Posições
da chave
d Advertência:
Durante a rodagem, nunca
comutar a chave para a po-
sição OFF ou I!
ON Posição de funciona-
mento, ignição, luz e cir-
cuitos funcionais ligados
R * Ignição e luzes
desligadas, trava do
guidão não bloqueada
(guidão com virada livre
para a esquerda ou para a
direita)
* A chave pode ser removida nestas
posições
• Girar o guidão até o batente na esquerda
e Atenção:
Travar o guidão somente nesta
posição
OFF * Ignição e luzes desliga-
das, trava do guidão
engatada
I* Luz de estacionamento acesa, trava do guidão
engatada
L Indicação:
Luz de estacionamento acesa
só por período limitado.
Controlar a carga da bateria!
10sbkb6.bk.fm Seite 9 Montag, 23. Januar 2006 3:57 15

11
10

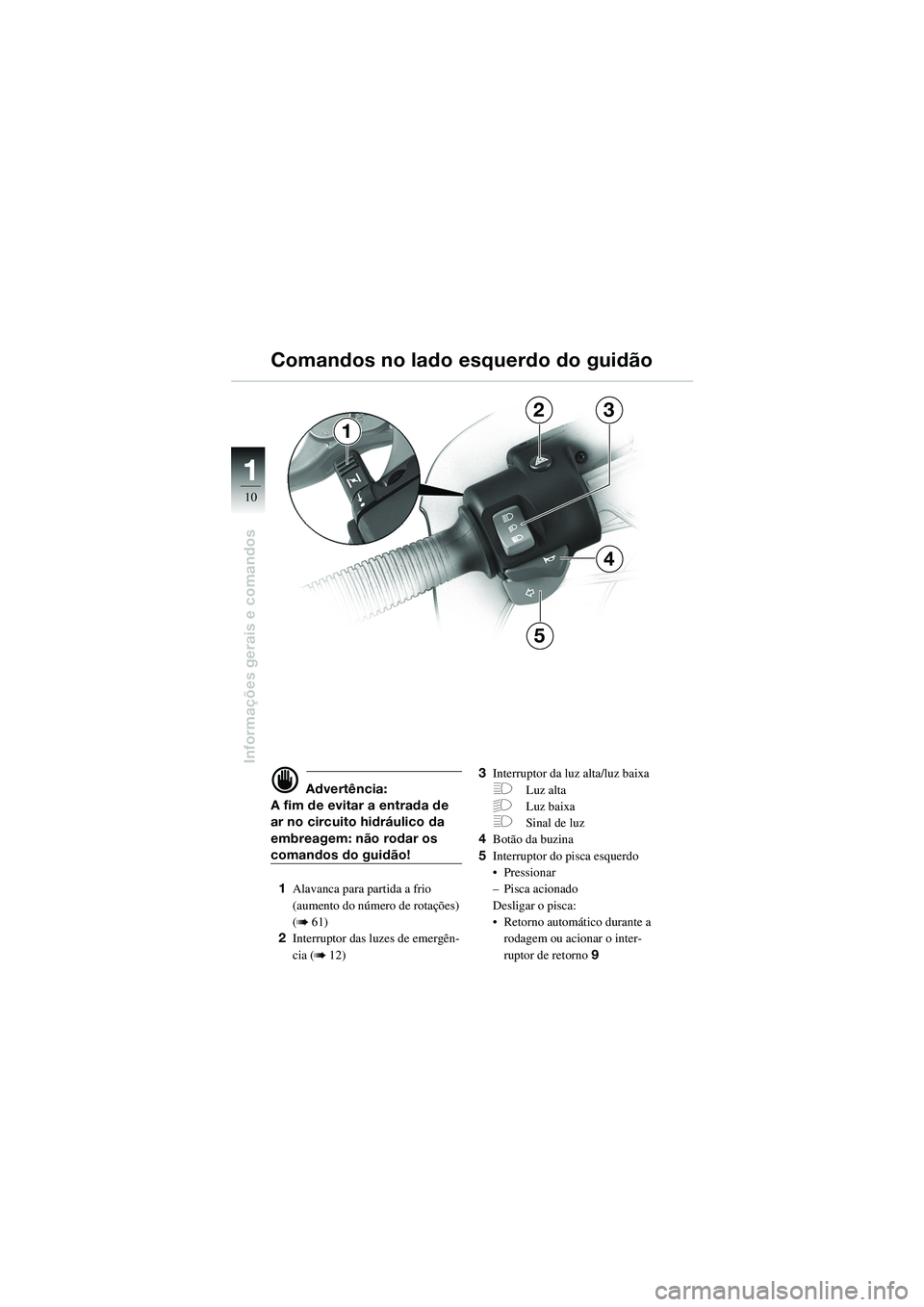

Informações gerais e comandos
23
4
5
1
d Advertência:
A fim de evitar a entrada de
ar no circuito hidráulico da
embreagem: não rodar os
comandos do guidão!
1 Alavanca para partida a frio
(aumento do núme ro de rotações)
(
b 61)
2 Interruptor das luzes de emergên-
cia (
b 12) 3
Interruptor da lu z alta/luz baixa
FLuz alta
GLuz baixa
FSinal de luz
4 Botão da buzina
5 Interruptor do pisca esquerdo
• Pressionar
– Pisca acionado
Desligar o pisca:
• Retorno automático durante a
rodagem ou acionar o inter-
ruptor de retorno 9
Comandos no lado esquerdo do guidão
10sbkb6.bk.fm Seite 10 Montag, 23. Januar 2006 3:57 15

11
11

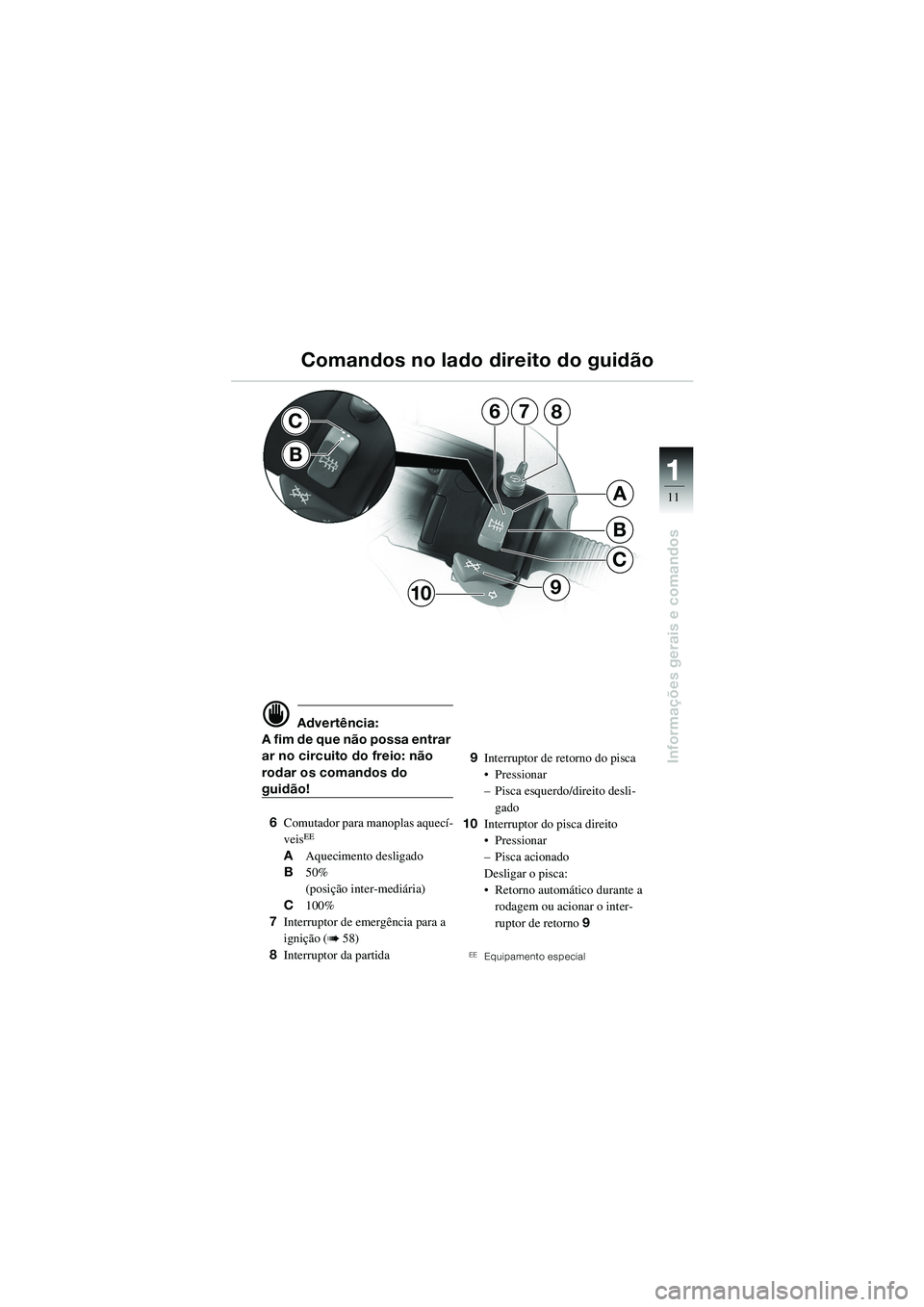

Informações gerais e comandos
7
B
C
A
68
910
C
B
d Advertência:
A fim de que não possa entrar
ar no circuito do freio: não
rodar os comandos do
guidão!
6 Comutador para manoplas aquecí-
veis
EE
A Aquecimento desligado
B 50%
(posição inter-mediária)
C 100%
7 Interruptor de emergência para a
ignição (
b 58)
8 Interruptor da partida 9
Interruptor de retorno do pisca
• Pressionar
– Pisca esquerdo/direito desli-
gado
10 Interruptor do pisca direito
• Pressionar
– Pisca acionado
Desligar o pisca:
• Retorno automático durante a
rodagem ou acionar o inter-
ruptor de retorno 9 EEEquipamento especial
Comandos no lado direito do guidão
10sbkb6.bk.fm Seite 11 Montag, 23. Januar 2006 3:57 15

11
12

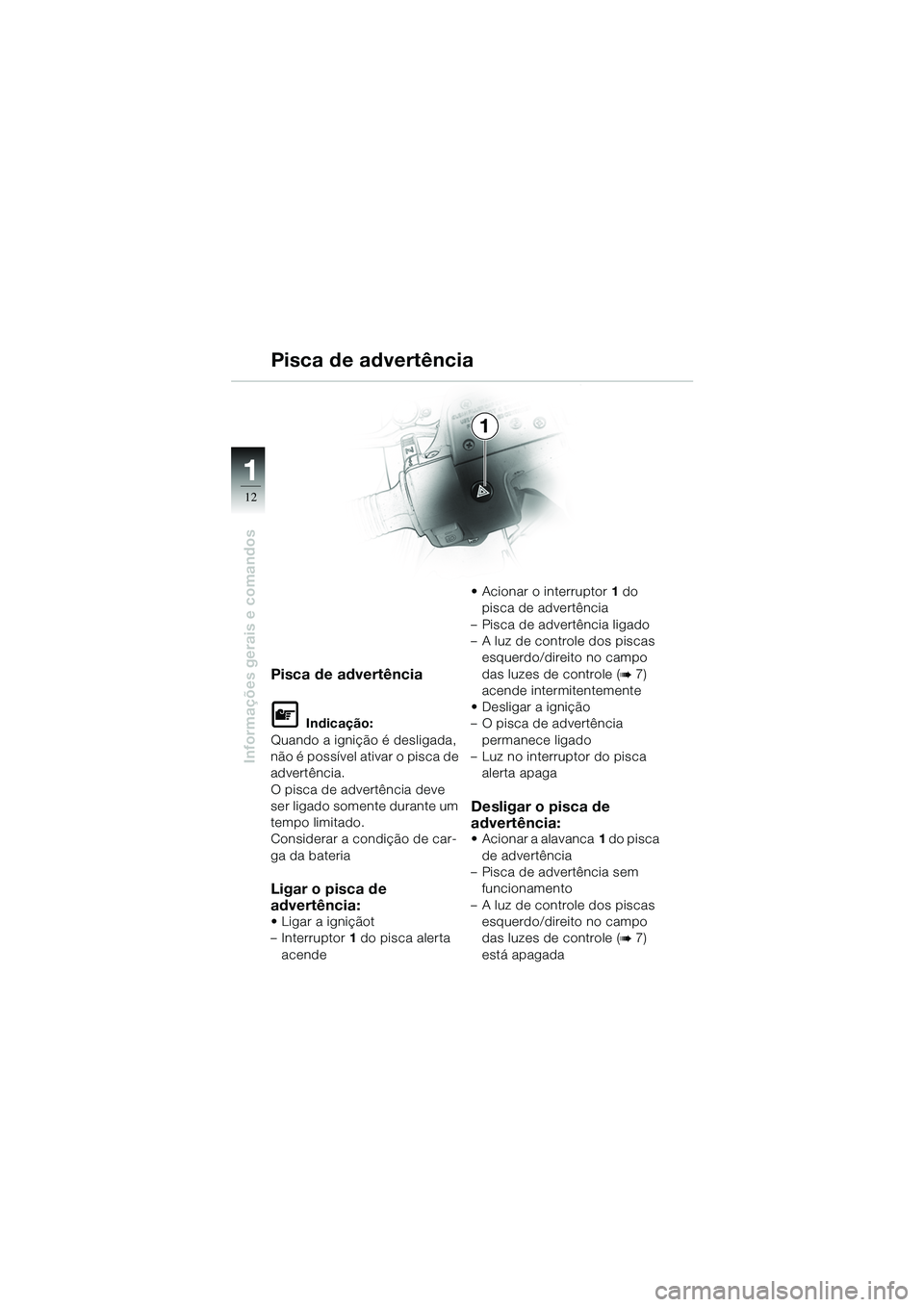

Informações gerais e comandos
1
Pisca de advertência
L Indicação:
Quando a ignição é desligada,
não é possível ativar o pisca de
advertência.
O pisca de advertência deve
ser ligado somente durante um
tempo limitado.
Considerar a condição de car-
ga da bateria
Ligar o pisca de
advertência:
• Ligar a igniçãot
– Interruptor 1 do pisca alerta
acende • Acionar o interruptor
1 do
pisca de advertência
– Pisca de advertência ligado
– A luz de controle dos piscas esquerdo/direito no campo
das luzes de controle (
b 7)
acende intermitentemente
• Desligar a ignição
– O pisca de advertência permanece ligado
– Luz no interruptor do pisca alerta apaga
Desligar o pisca de
advertência:
• Acionar a alavanca 1 do pisca
de advertência
– Pisca de advertência sem funcionamento
– A luz de controle dos piscas esquerdo/direito no campo
das luzes de controle (
b 7)
está apagada
Pisca de advertência
10sbkb6.bk.fm Seite 12 Montag, 23. Januar 2006 3:57 15

11
13

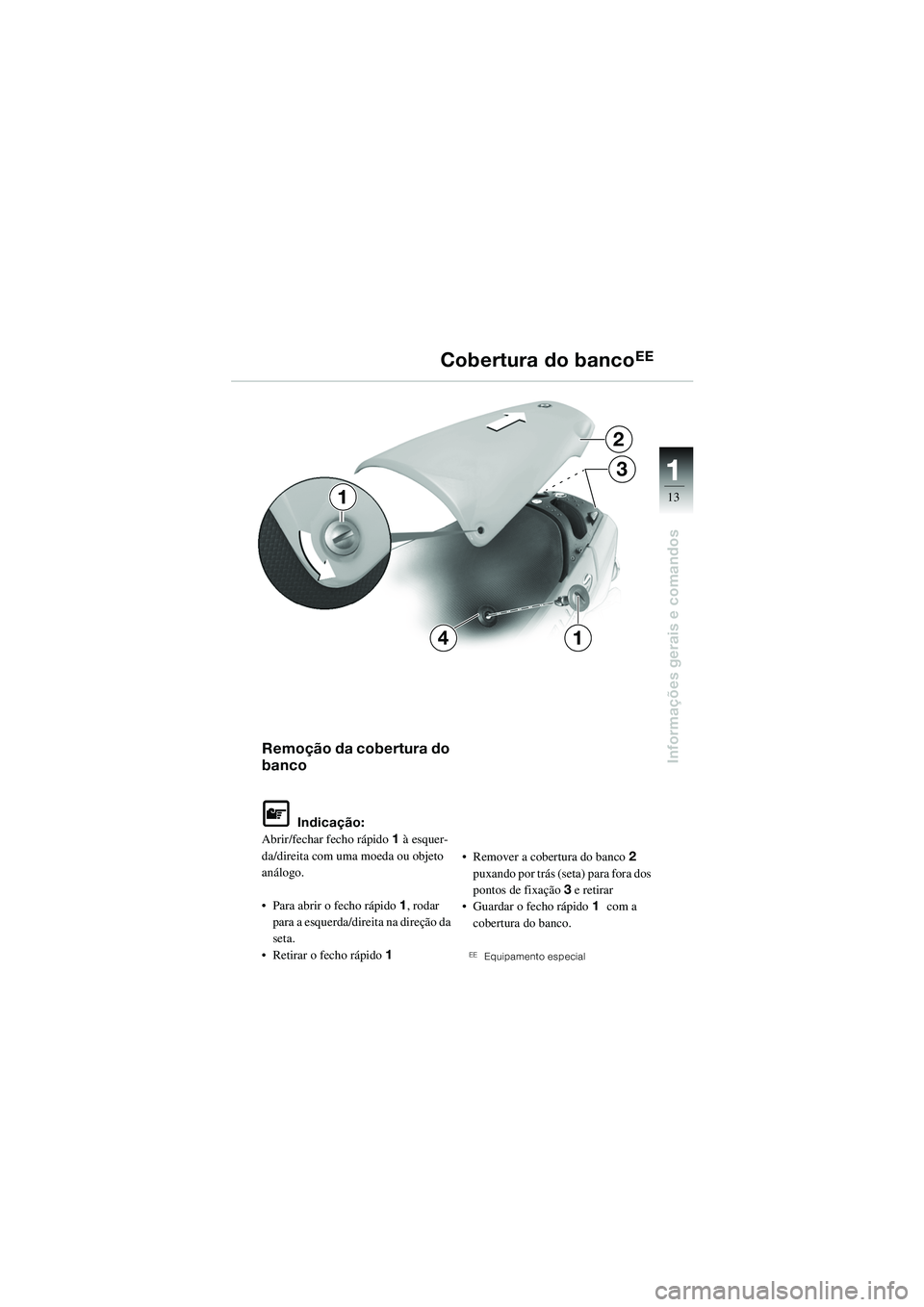

Informações gerais e comandos
2
3
14
1
Remoção da cobertura do
banco
L Indicação:
Abrir/fechar fecho rápido 1 à esquer-
da/direita com uma moeda ou objeto
análogo.
• Para abrir o fecho rápido 1, rodar
para a esquerda/direita na direção da
seta.
• Retirar o fecho rápido 1 • Remover a cobertura do banco
2
puxando por trás (seta) para fora dos
pontos de fixação 3 e retirar
• Guardar o fecho rápido 1 com a
cobertura do banco.
EEEquipamento especial
Cobertura do bancoEE
10sbkb6.bk.fm Seite 13 Montag, 23. Januar 2006 3:57 15

11
14

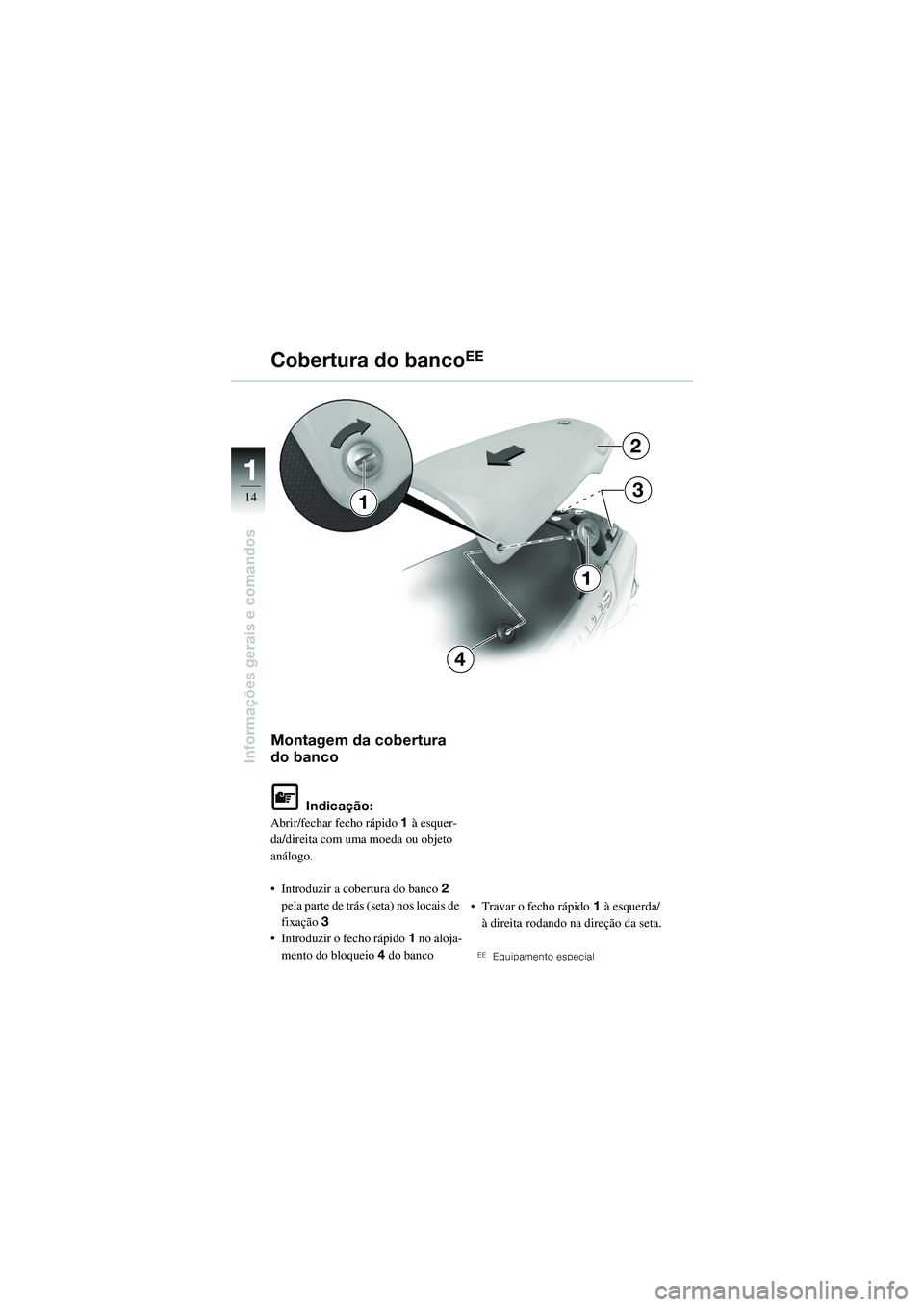

Informações gerais e comandos
Montagem da cobertura
do banco
L Indicação:
Abrir/fechar fecho rápido 1 à esquer-
da/direita com uma moeda ou objeto
análogo.
• Introduzir a cobertura do banco 2
pela parte de trás (seta) nos locais de
fixação 3
• Introduzir o fecho rápido 1 no aloja-
mento do bloqueio 4 do banco • Travar o fecho rápido
1 à esquerda/
à direita rodando na direção da seta.
EEEquipamento especial
Cobertura do bancoEE
2
3
4
1
1
10sbkb6.bk.fm Seite 14 Montag, 23. Januar 2006 3:57 15

11
15

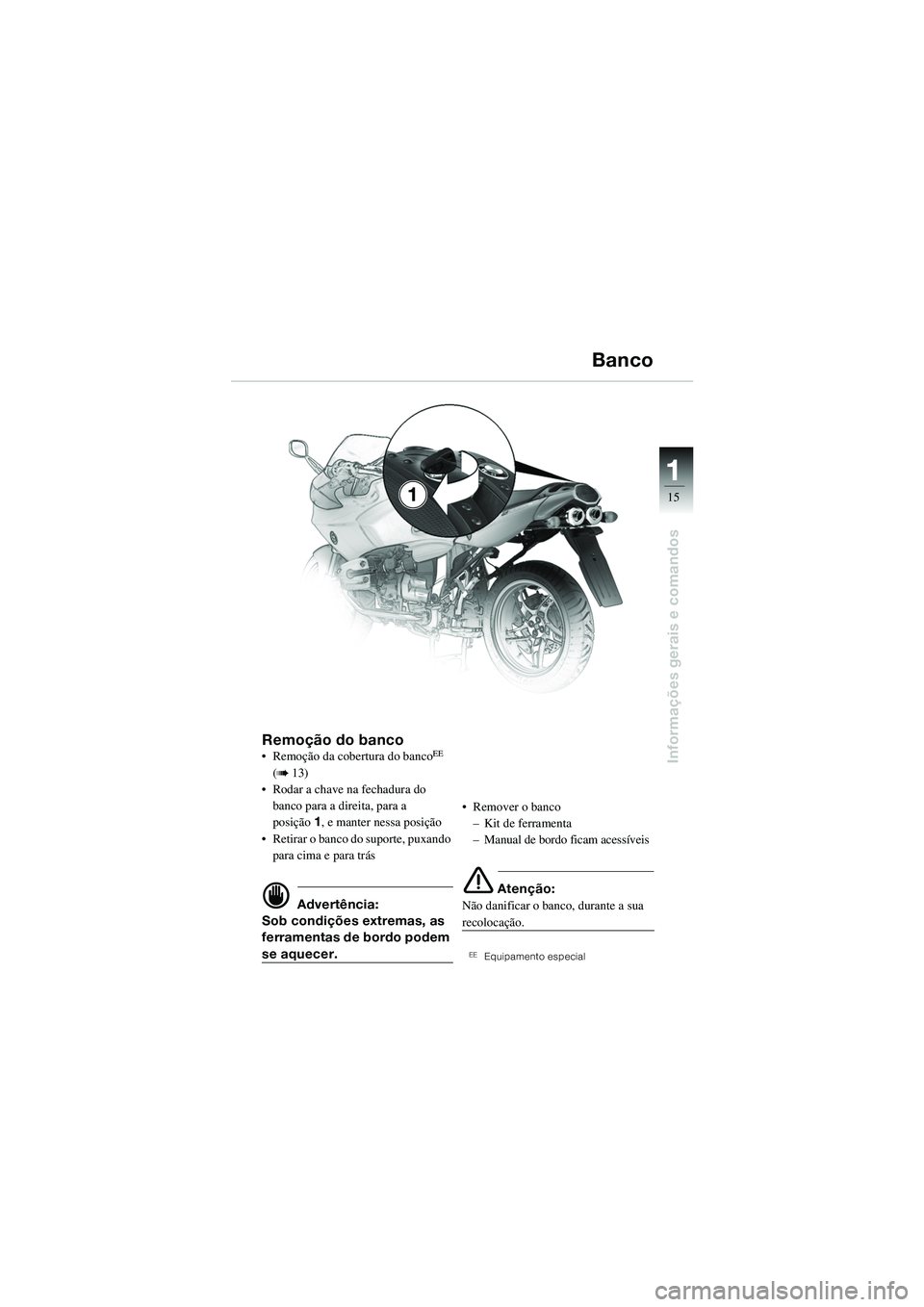

Informações gerais e comandos
1
Remoção do banco• Remoção da cobertura do bancoEE
(
b 13)
• Rodar a chave na fechadura do banco para a direita, para a
posição 1, e manter nessa posição
• Retirar o banco do suporte, puxando para cima e para trás
d Advertência:
Sob condições extremas, as
ferramentas de bordo podem
se aquecer. • Remover o banco
– Kit de ferramenta
– Manual de bordo ficam acessíveis
e Atenção:
Não danificar o banco, durante a sua
recolocação.
EEEquipamento especial
Banco
10sbkb6.bk.fm Seite 15 Montag, 23. Januar 2006 3:57 15

11
16

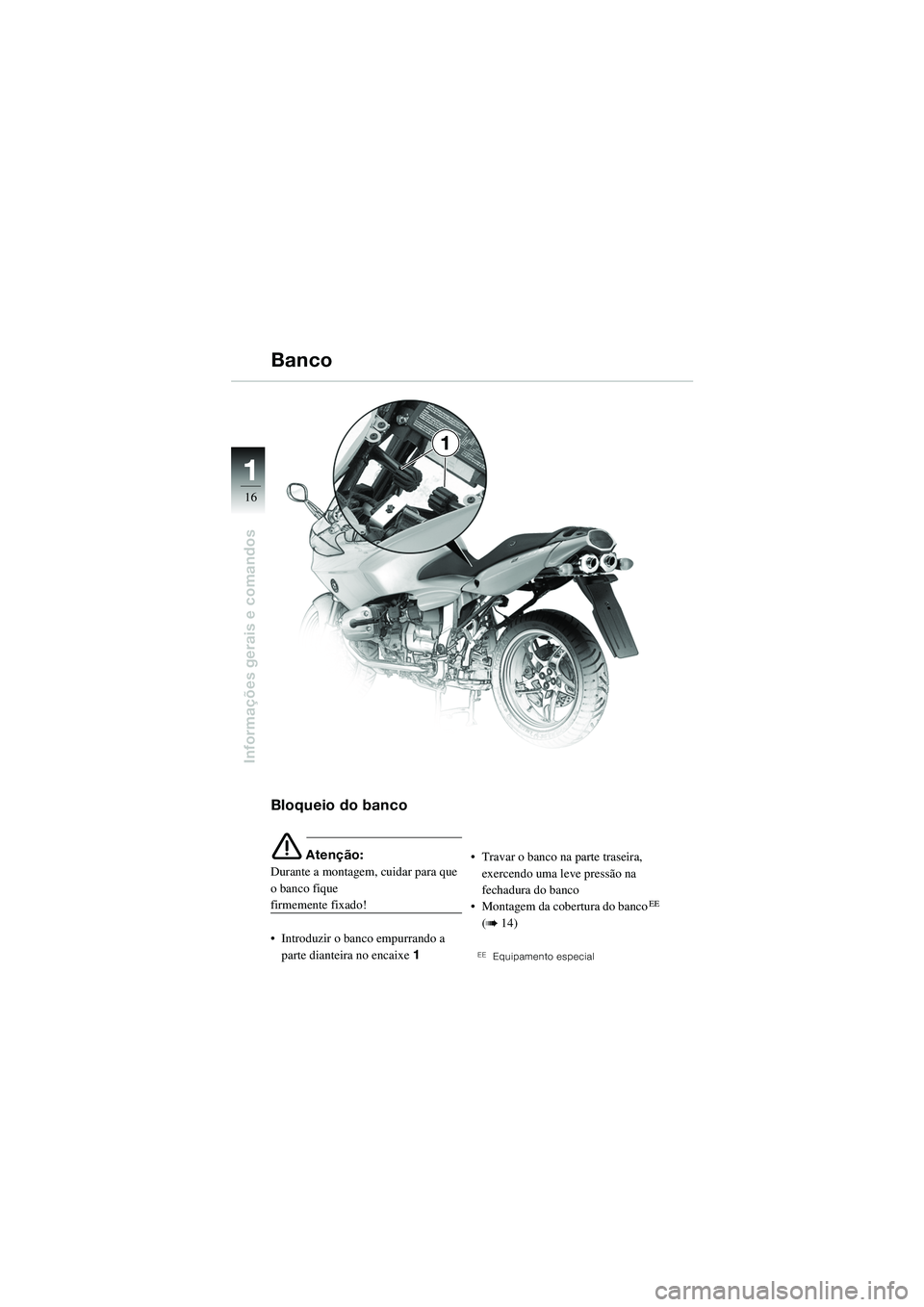

Informações gerais e comandos
1
Bloqueio do banco
e Atenção:
Durante a montagem, cuidar para que
o banco fique
firmemente fixado!
• Introduzir o banco empurrando a parte dianteira no encaixe 1• Travar o banco na parte traseira,
exercendo uma leve pressão na
fechadura do banco
• Montagem da cobertura do bancoEE
(
b 14)
EEEquipamento especial
Banco
10sbkb6.bk.fm Seite 16 Montag, 23. Januar 2006 3:57 15

11
17

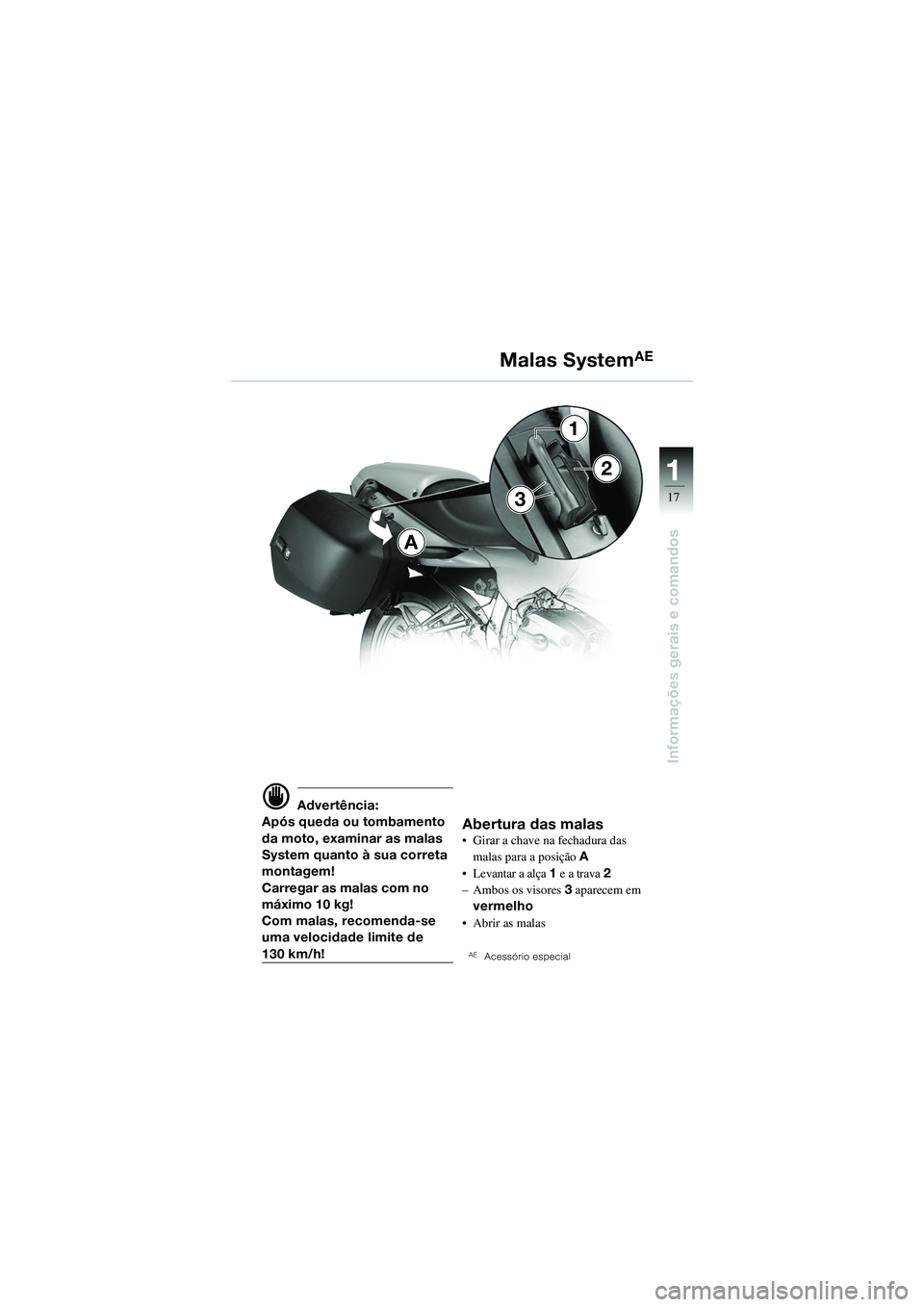

Informações gerais e comandos
A
3
1
2
d Advertência:
Após queda ou tombamento
da moto, examinar as malas
System quanto à sua correta
montagem!
Carregar as malas com no
máximo 10 kg!
Com malas, recomenda-se
uma velocidade limite de
130 km/h!
Abertura das malas• Girar a chave na fechadura das malas para a posição A
• Levantar a alça 1 e a trava 2
– Ambos os visores 3 aparecem em
vermelho
• Abrir as malas
AEAcessório especial
Malas SystemAE
10sbkb6.bk.fm Seite 17 Montag, 23. Januar 2006 3:57 15

11
18

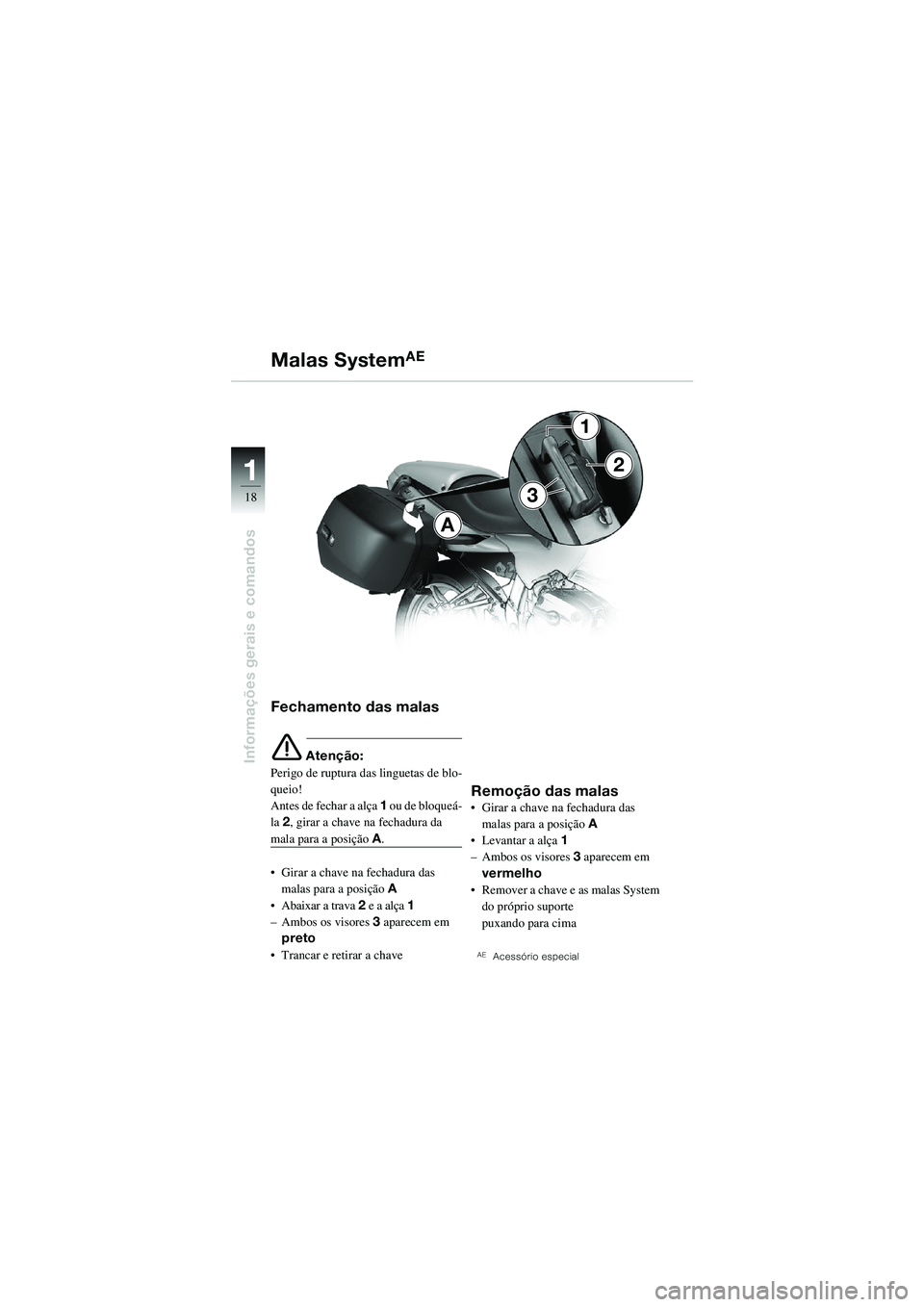

Informações gerais e comandos
A
3
1
2
Fechamento das malas
e Atenção:
Perigo de ruptura das linguetas de blo-
queio!
Antes de fechar a alça 1 ou de bloqueá-
la 2, girar a chave na fechadura da
mala para a posição A.
• Girar a chave na fechadura das malas para a posição A
• Abaixar a trava 2 e a alça 1
– Ambos os visores 3 aparecem em
preto
• Trancar e retirar a chave
Remoção das malas
• Girar a chave na fechadura das malas para a posição A
• Levantar a alça 1
– Ambos os visores 3 aparecem em
vermelho
• Remover a chave e as malas System
do próprio suporte
puxando para cima
AEAcessório especial
Malas SystemAE
10sbkb6.bk.fm Seite 18 Montag, 23. Januar 2006 3:57 15
