BMW MOTORRAD R 1100 S 2002 Manual do condutor (in Portuguese)

11
19
Informações gerais e comandos
3
1
2
A

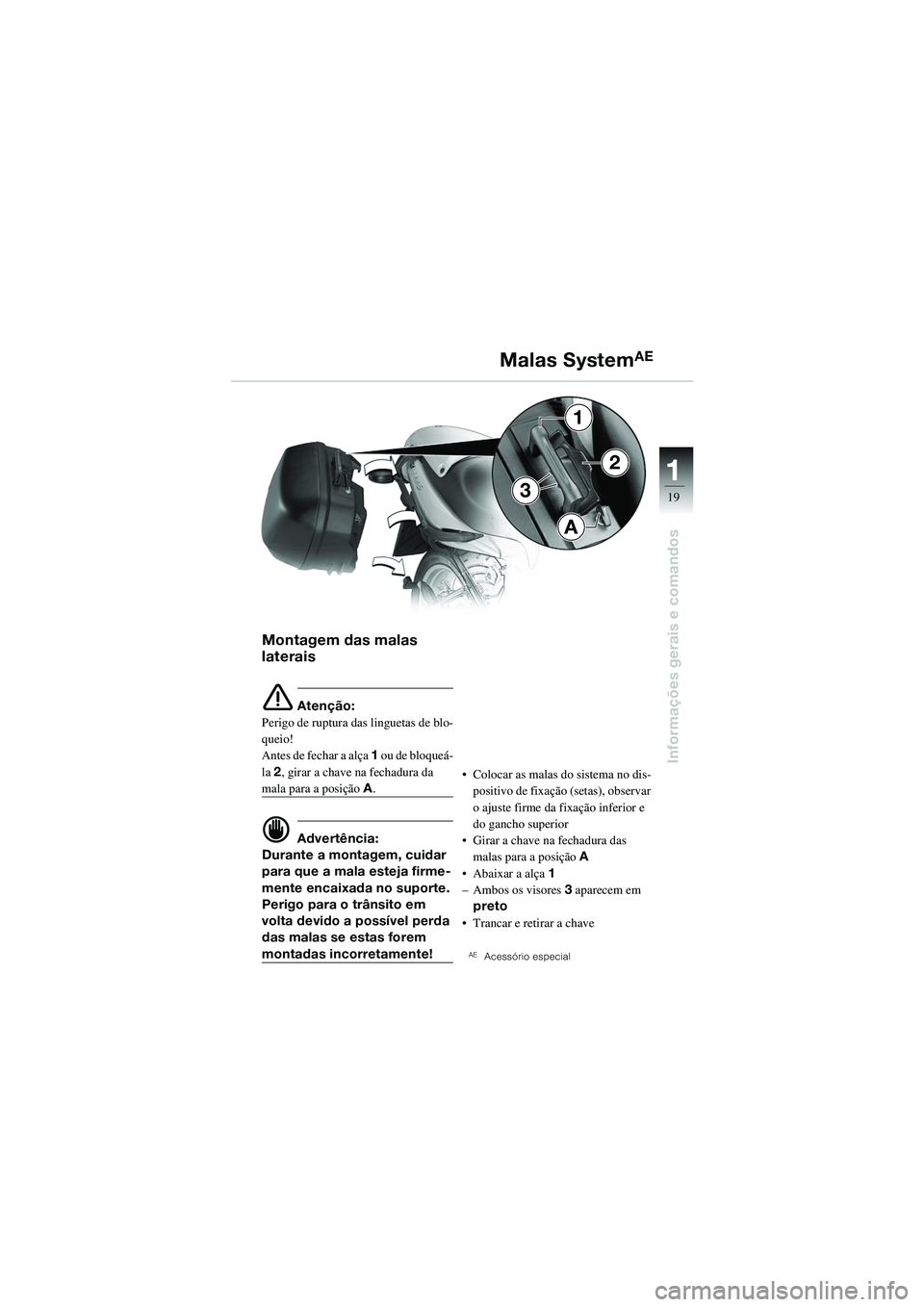

Montagem das malas
laterais
e Atenção:
Perigo de ruptura das linguetas de blo-
queio!
Antes de fechar a alça 1 ou de bloqueá-
la 2, girar a chave na fechadura da
mala para a posição A.
d Advertência:
Durante a montagem, cuidar
para que a mala esteja firme-
mente encaixada no suporte.
Perigo para o trânsito em
volta devido a possível perda
das malas se estas forem
montadas incorretamente! • Colocar as malas do sistema no dis-
positivo de fixação (setas), observar
o ajuste firme da fixação inferior e
do gancho superior
• Girar a chave na fechadura das malas para a posição A
• Abaixar a alça 1
– Ambos os visores 3 aparecem em
preto
• Trancar e retirar a chaveAEAcessório especial
Malas SystemAE
10sbkb6.bk.fm Seite 19 Montag, 23. Januar 2006 3:57 15

2
20
Controle de segurança
2

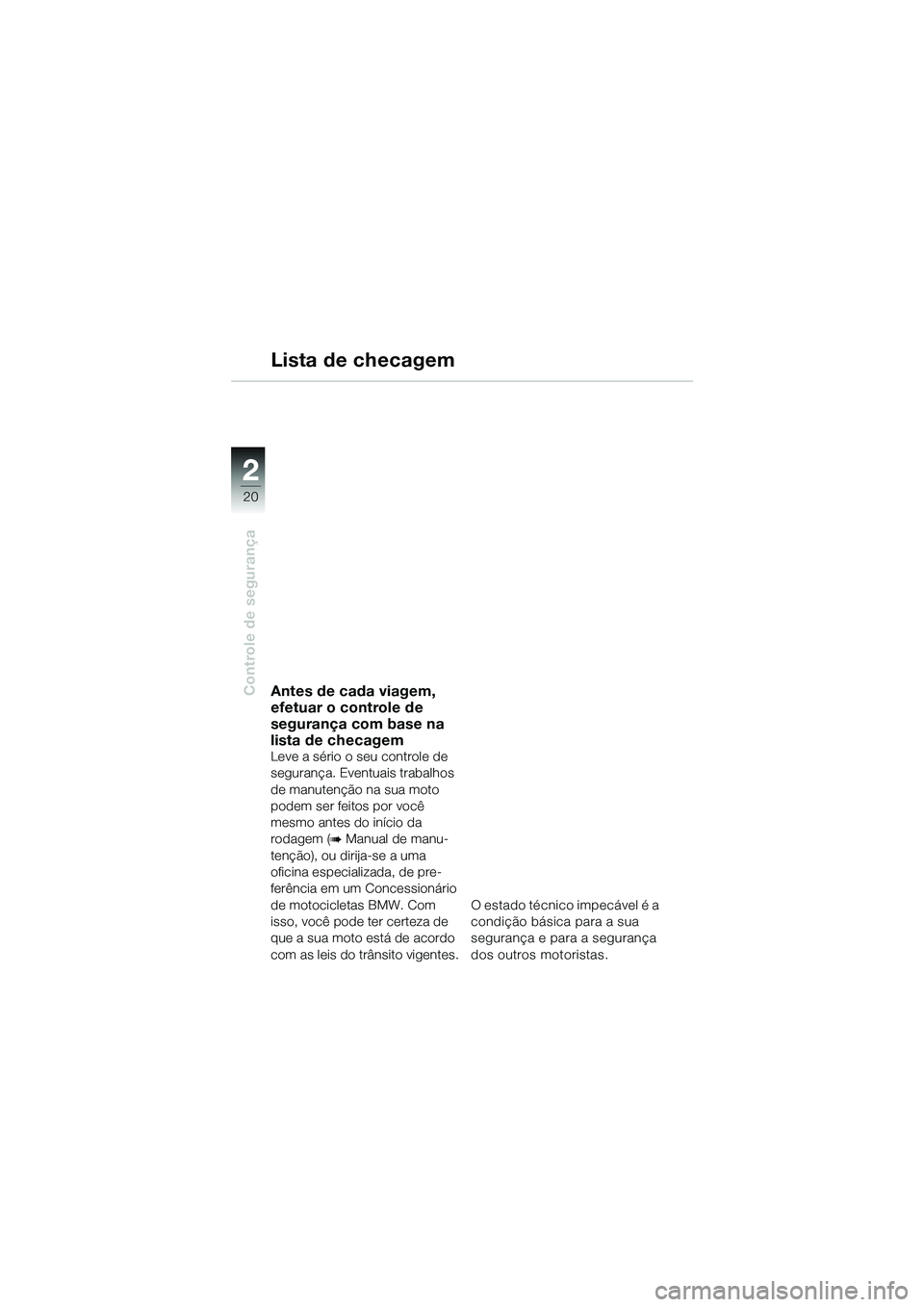

Antes de cada viagem,
efetuar o controle de
segurança com base na
lista de checagem
Leve a sério o seu controle de
segurança. Eventuais trabalhos
de manutenção na sua moto
podem ser feitos por você
mesmo antes do início da
rodagem (
b Manual de manu-
tenção), ou dirija-se a uma
oficina especializada, de pre-
ferência em um Concessionário
de motocicletas BMW. Com
isso, você pode ter certeza de
que a sua moto está de acordo
com as leis do tr ânsito vigentes. O estado técnico impecável é a
condição básica para a sua
segurança e para a segurança
dos outros motoristas.
Lista de checagem
10sbkb6.bk.fm Seite 20 Montag, 23. Januar 2006 3:57 15

2
21
Controle de segurança

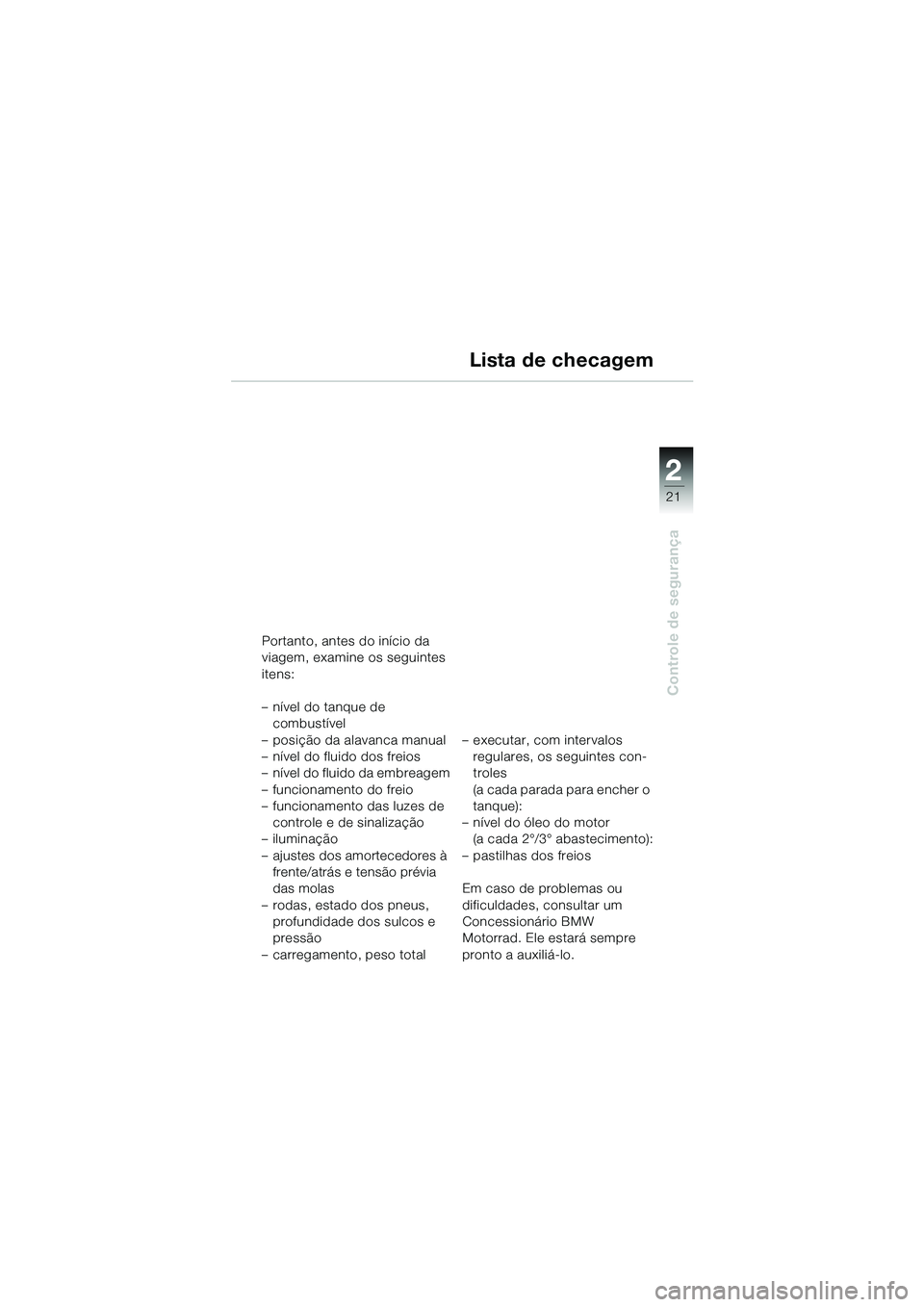

Lista de checagem
Portanto, antes do início da
viagem, examine os seguintes
itens:
–nível do tanque de combustível
– posição da alavanca manual
– nível do fluido dos freios
– nível do fluido da embreagem
– funcionamento do freio
– funcionamento das luzes de controle e de sinalização
– iluminação
– ajustes dos amortecedores à frente/atrás e tensão prévia
das molas
– rodas, estado dos pneus, profundidade dos sulcos e
pressão
– carregamento, peso total – executar, com intervalos
regulares, os seguintes con-
troles
(a cada parada para encher o
tanque):
– nível do óleo do motor (a cada 2°/3° abastecimento):
– pastilhas dos freios
Em caso de problemas ou
dificuldades, consultar um
Concessionário BMW
Motorrad. Ele es tará sempre
pronto a auxiliá-lo.
10sbkb6.bk.fm Seite 21 Montag, 23. Januar 2006 3:57 15

2
22
Controle de segurança
2

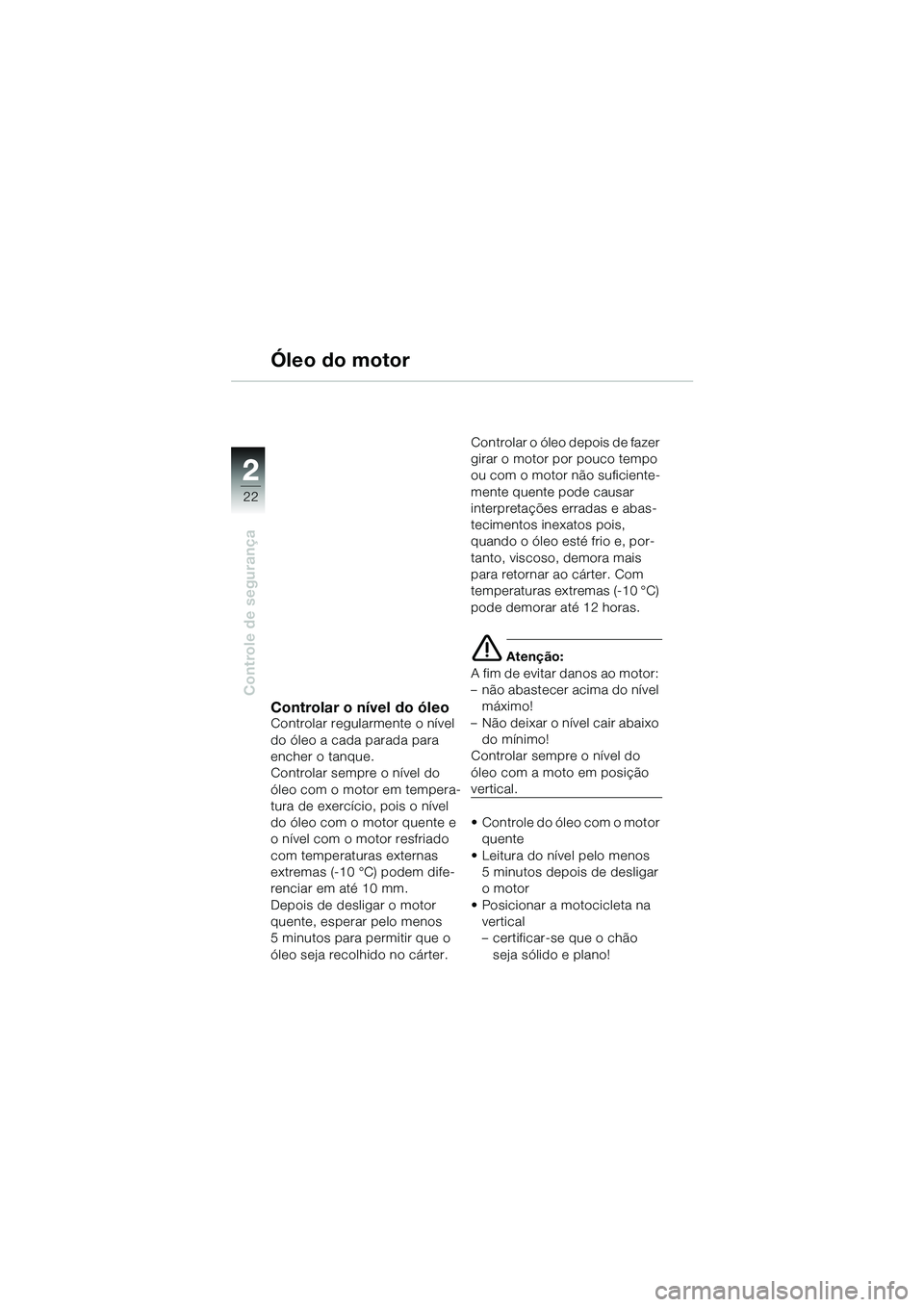

Óleo do motor
Controlar o nível do óleoControlar regularmente o nível
do óleo a cada parada para
encher o tanque.
Controlar sempre o nível do
óleo com o motor em tempera-
tura de exercício, pois o nível
do óleo com o motor quente e
o nível com o motor resfriado
com temperaturas externas
extremas (-10 °C) podem dife-
renciar em até 10 mm.
Depois de desligar o motor
quente, esperar pelo menos
5 minutos para permitir que o
óleo seja recolhido no cárter.Controlar o óleo depois de fazer
girar o motor por pouco tempo
ou com o motor não suficiente-
mente quente pode causar
interpretações erradas e abas-
tecimentos inexatos pois,
quando o óleo esté frio e, por-
tanto, viscoso, demora mais
para retornar ao cárter. Com
temperaturas extremas (-10 °C)
pode demorar até 12 horas.
e Atenção:
A fim de evitar danos ao motor:
– não abastecer acima do nível máximo!
– Não deixar o nível cair abaixo do mínimo!
Controlar sempre o nível do
óleo com a moto em posição
vertical.
• Controle do óleo com o motor quente
• Leitura do nível pelo menos 5 minutos depois de desligar
o motor
• Posicionar a motocicleta na vertical
– certificar-se que o chão
seja sólido e plano!
10sbkb6.bk.fm Seite 22 Montag, 23. Januar 2006 3:57 15

2
23
Controle de segurança
1
MAX
2
MIN
BMW recommends Castrol

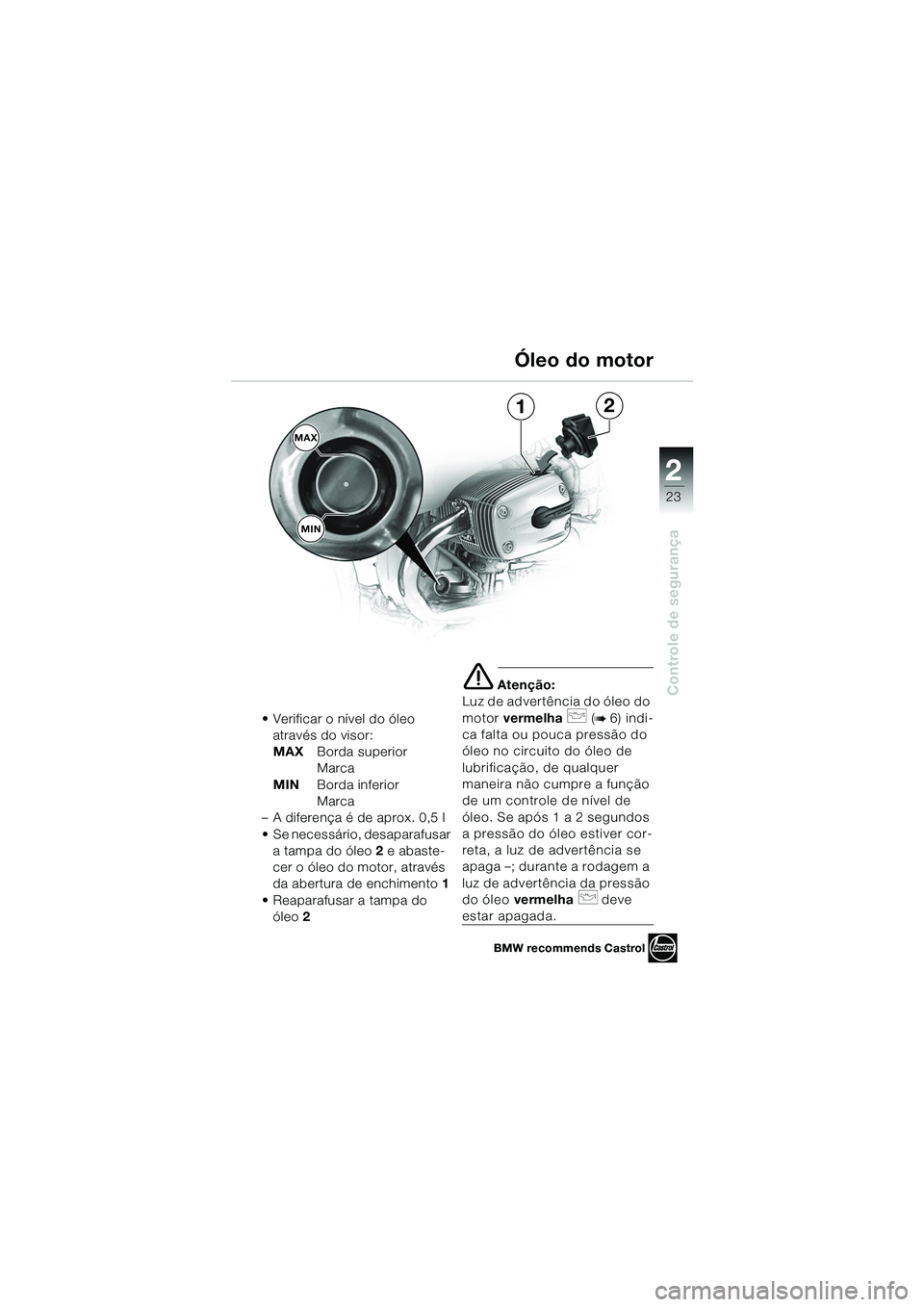

• Verificar o nível do óleo através do visor:
MAX Borda superior
Marca
MIN Borda inferior
Marca
– A diferença é de aprox. 0,5 l
• Se necessário, desaparafusar a tampa do óleo 2 e abaste-
cer o óleo do motor, através
da abertura de enchimento 1
• Reaparafusar a tampa do óleo 2
e Atenção:
Luz de advertência do óleo do
motor vermelha
p (b 6) indi-
ca falta ou pouca pressão do
óleo no circuito do óleo de
lubrificação, de qualquer
maneira não cumpre a função
de um controle de nível de
óleo. Se após 1 a 2 segundos
a pressão do óleo estiver cor-
reta, a luz de advertência se
apaga –; durante a rodagem a
luz de advertência da pressão
do óleo vermelha
p deve
estar apagada.
Óleo do motor
BMW recommends Castrol
10sbkb6.bk.fm Seite 23 Montag, 23. Januar 2006 3:57 15

2
24
Controle de segurança
2

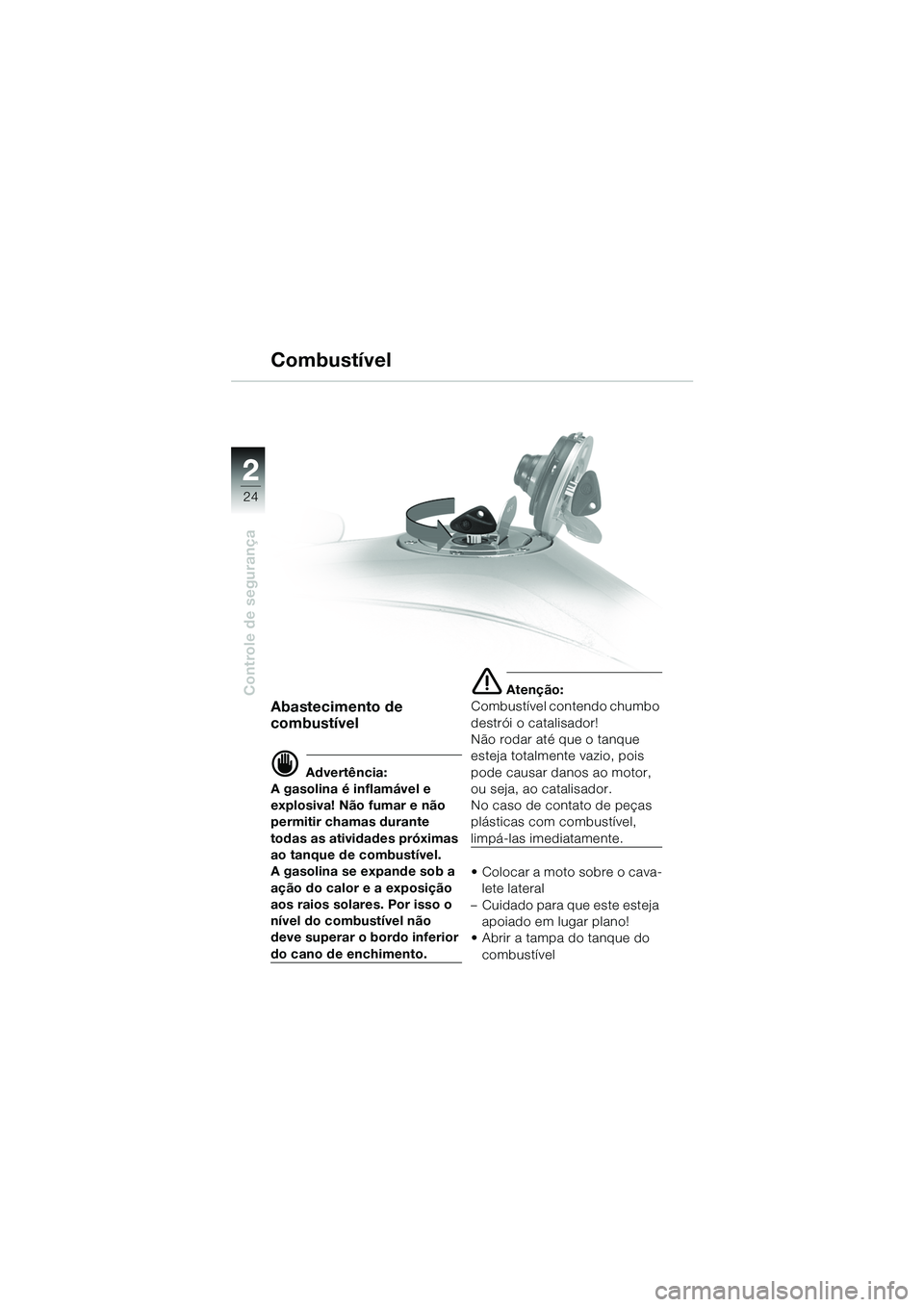

Abastecimento de
combustível
d Advertência:
A gasolina é inflamável e
explosiva! Não fumar e não
permitir chamas durante
todas as atividades próximas
ao tanque de combustível.
A gasolina se expande sob a
ação do calor e a exposição
aos raios solares. Por isso o
nível do combustível não
deve superar o bordo inferior
do cano de enchimento.
e Atenção:
Combustível contendo chumbo
destrói o catalisador!
Não rodar até que o tanque
esteja totalmente vazio, pois
pode causar danos ao motor,
ou seja, ao catalisador.
No caso de contato de peças
plásticas com combustível,
limpá-las imediatamente.
• Colocar a moto sobre o cava- lete lateral
– Cuidado para que este esteja apoiado em lugar plano!
• Abrir a tampa do tanque do
combustível
Combustível
10sbkb6.bk.fm Seite 24 Montag, 23. Januar 2006 3:57 15

2
25
Controle de segurança

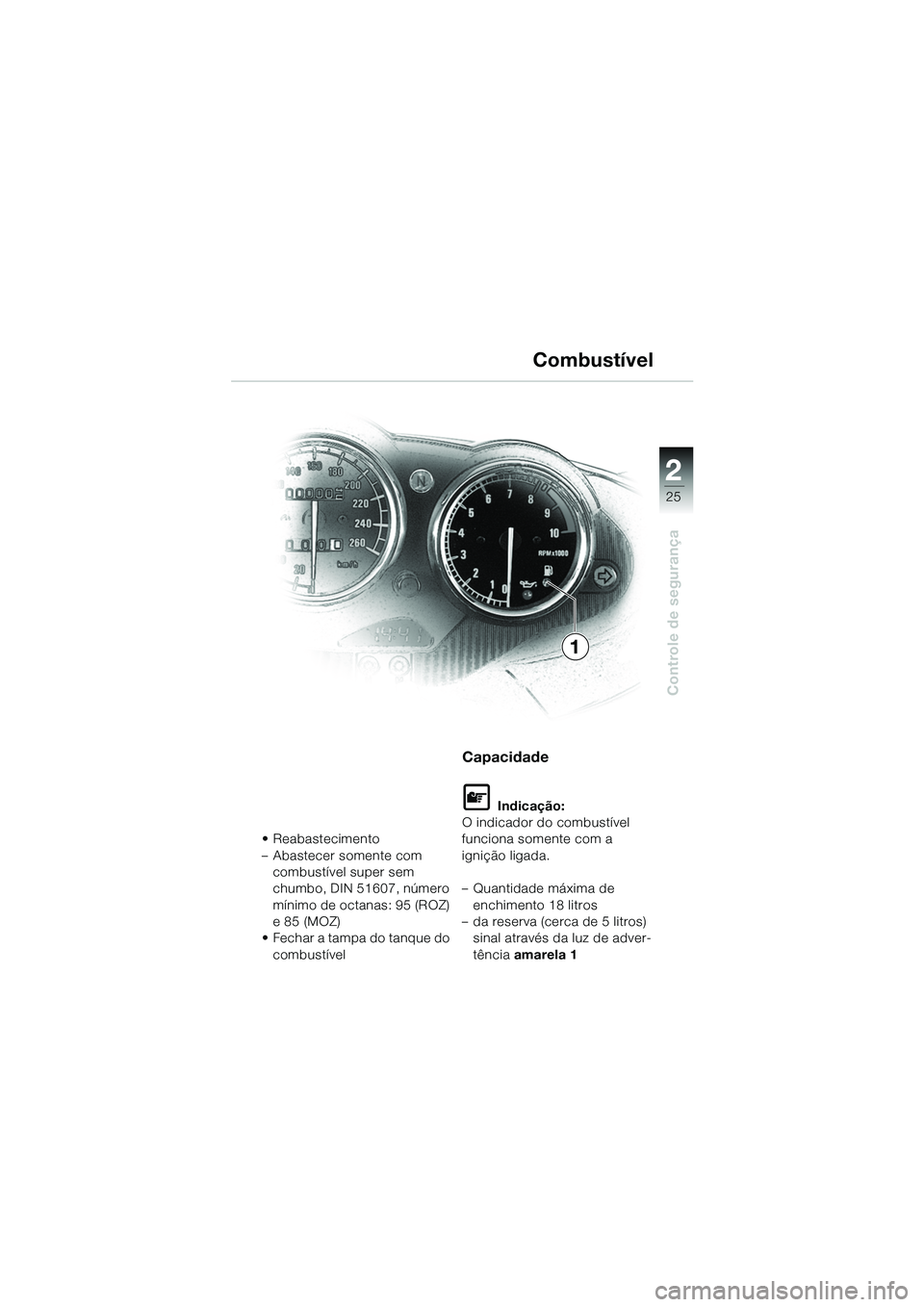

• Reabastecimento
– Abastecer somente com combustível super sem
chumbo, DIN 51607, número
mínimo de octanas: 95 (ROZ)
e 85 (MOZ)
• Fechar a tampa do tanque do
combustível
Capacidade
L Indicação:
O indicador do combustível
funciona somente com a
ignição ligada.
– Quantidade máxima de enchimento 18 litros
– da reserva (cerca de 5 litros) sinal através da luz de adver-
tência amarela 1
Combustível
1
10sbkb6.bk.fm Seite 25 Montag, 23. Januar 2006 3:57 15

2
26
Controle de segurança
2
Alavanca manual

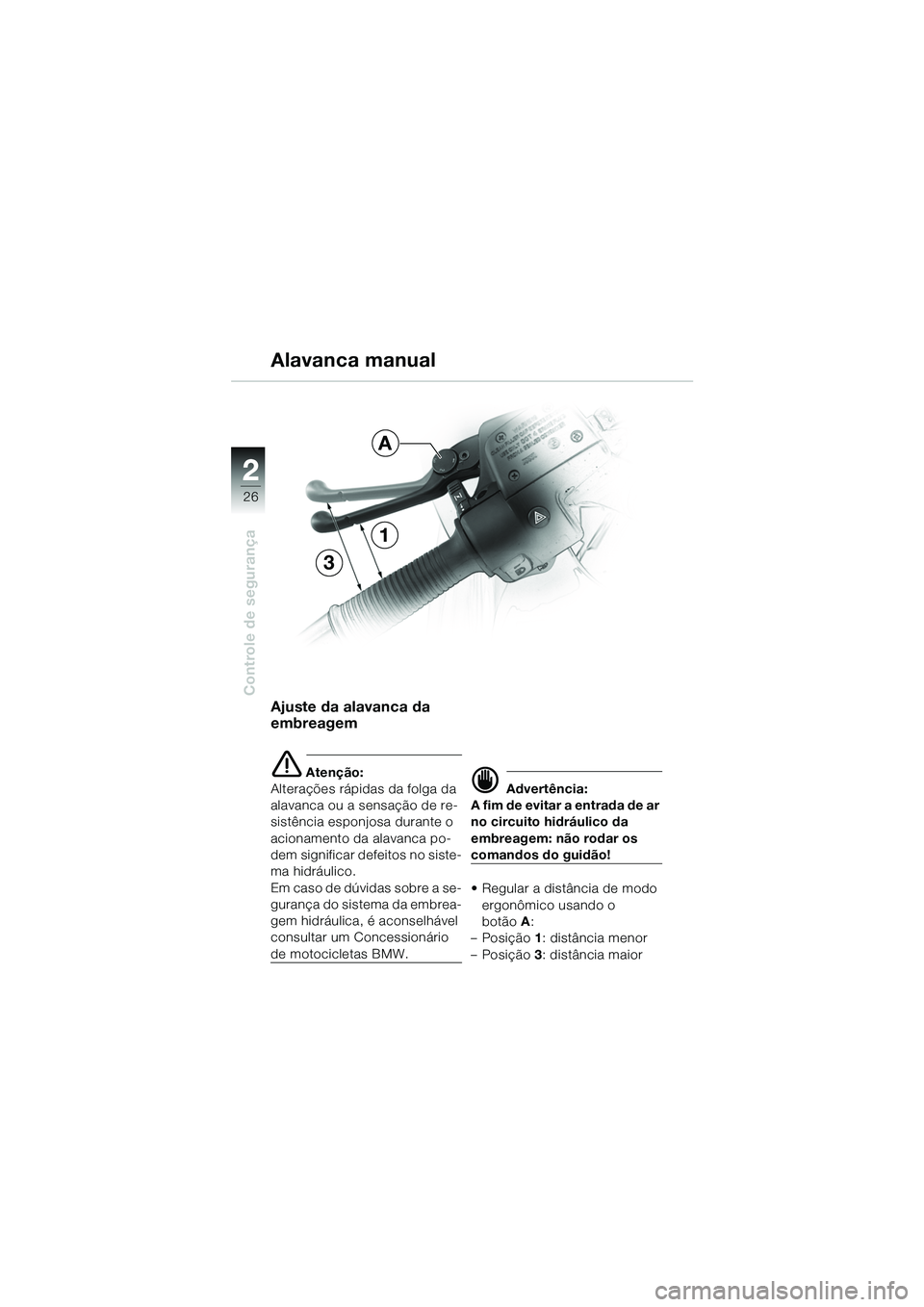

Ajuste da alavanca da
embreagem
e Atenção:
Alterações rápidas da folga da
alavanca ou a sensação de re-
sistência esponjosa durante o
acionamento da alavanca po-
dem significar defeitos no siste-
ma hidráulico.
Em caso de dúvidas sobre a se-
gurança do sistema da embrea-
gem hidráulica, é aconselhável
consultar um Concessionário
de motocicletas BMW.
d Advertência:
A fim de evitar a entrada de ar
no circuito hidráulico da
embreagem: não rodar os
comandos do guidão!
• Regular a distância de modo ergonômico usando o
botão A:
–Posição 1: distância menor
–Posição 3: distância maior
1
3
A
10sbkb6.bk.fm Seite 26 Montag, 23. Januar 2006 3:57 15

2
27
Controle de segurança
14A

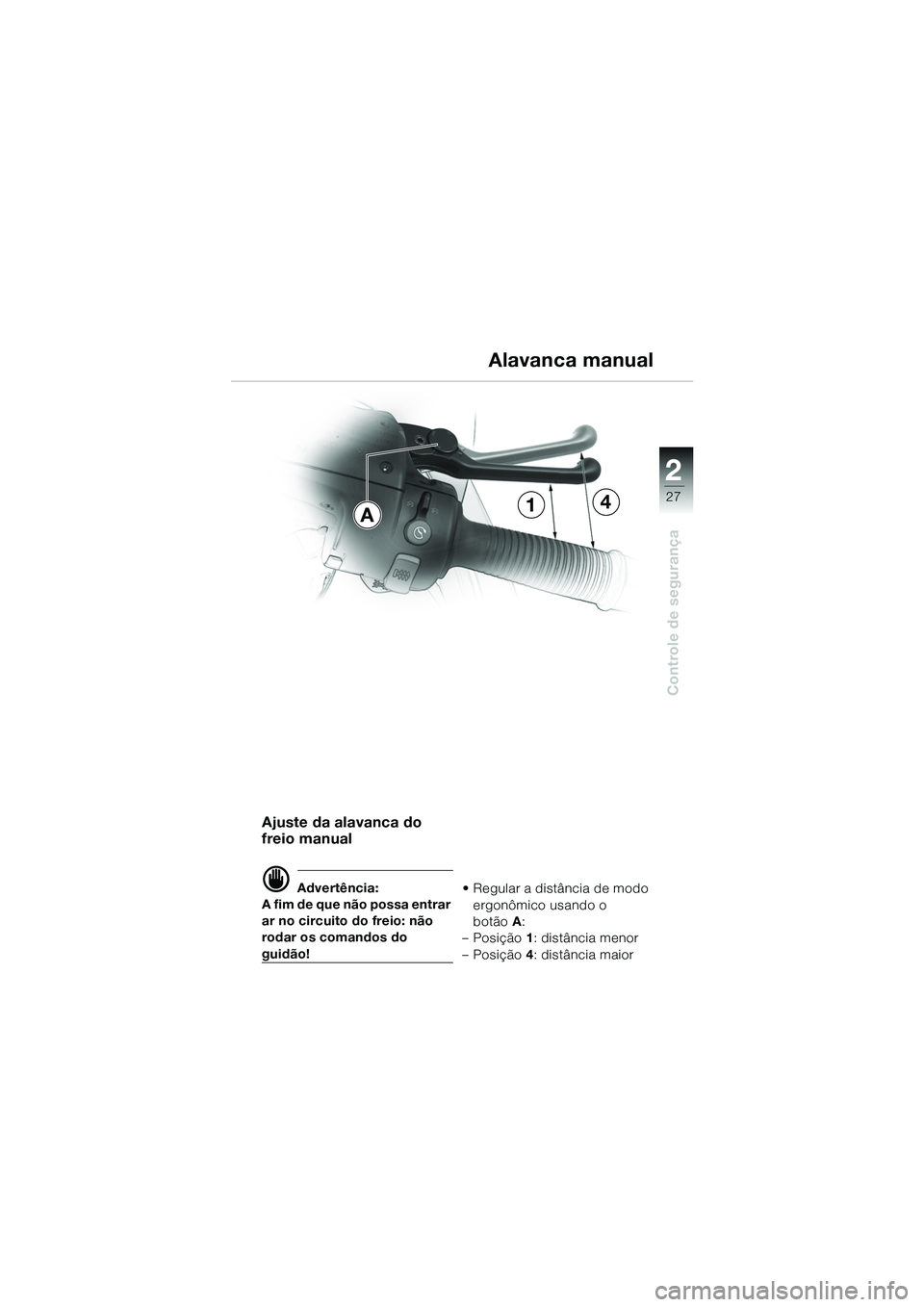

Ajuste da alavanca do
freio manual
d Advertência:
A fim de que não possa entrar
ar no circuito do freio: não
rodar os comandos do
guidão! • Regular a distância de modo
ergonômico usando o
botão A:
–Posição 1: distância menor
–Posição 4: distância maior
Alavanca manual
10sbkb6.bk.fm Seite 27 Montag, 23. Januar 2006 3:57 15

2
28
Controle de segurança
2

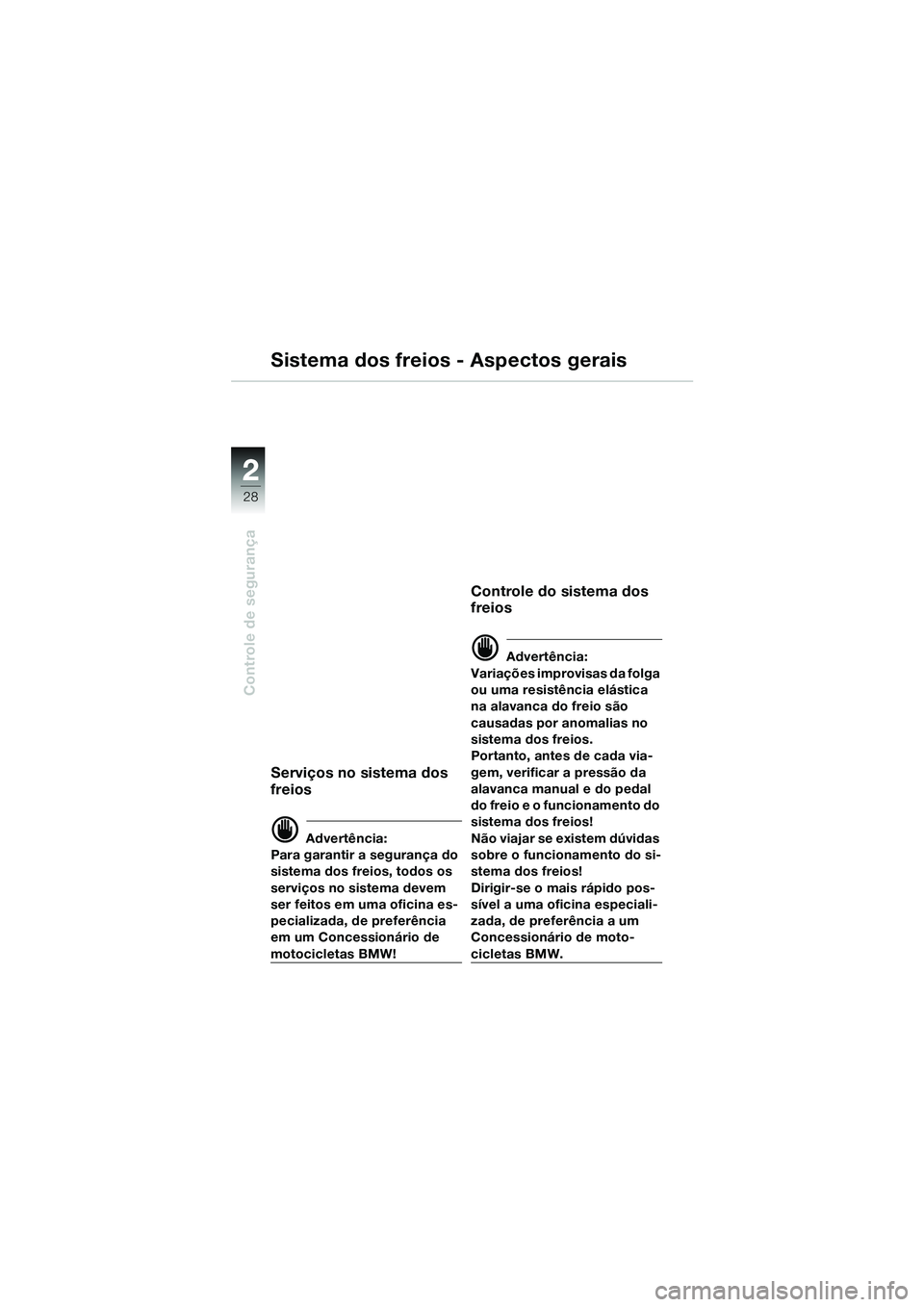

Sistema dos freios - Aspectos gerais
Serviços no sistema dos
freios
d Advertência:
Para garantir a segurança do
sistema dos freios, todos os
serviços no sistema devem
ser feitos em uma oficina es-
pecializada, de preferência
em um Concessionário de
motocicletas BMW!
Controle do sistema dos
freios
d Advertência:
Variações improvisas da folga
ou uma resistência elástica
na alavanca do freio são
causadas por anomalias no
sistema dos freios.
Portanto, antes de cada via-
gem, verificar a pressão da
alavanca manual e do pedal
do freio e o funcionamento do
sistema dos freios!
Não viajar se existem dúvidas
sobre o funcionamento do si-
stema dos freios!
Dirigir-se o mais rápido pos-
sível a uma oficina especiali-
zada, de preferência a um
Concessionário de moto-
cicletas BMW.
