BMW MOTORRAD R 1150 RT 2002 Betriebsanleitung (in German)
Manufacturer: BMW MOTORRAD, Model Year: 2002, Model line: R 1150 RT, Model: BMW MOTORRAD R 1150 RT 2002Pages: 88, PDF-Größe: 6.03 MB

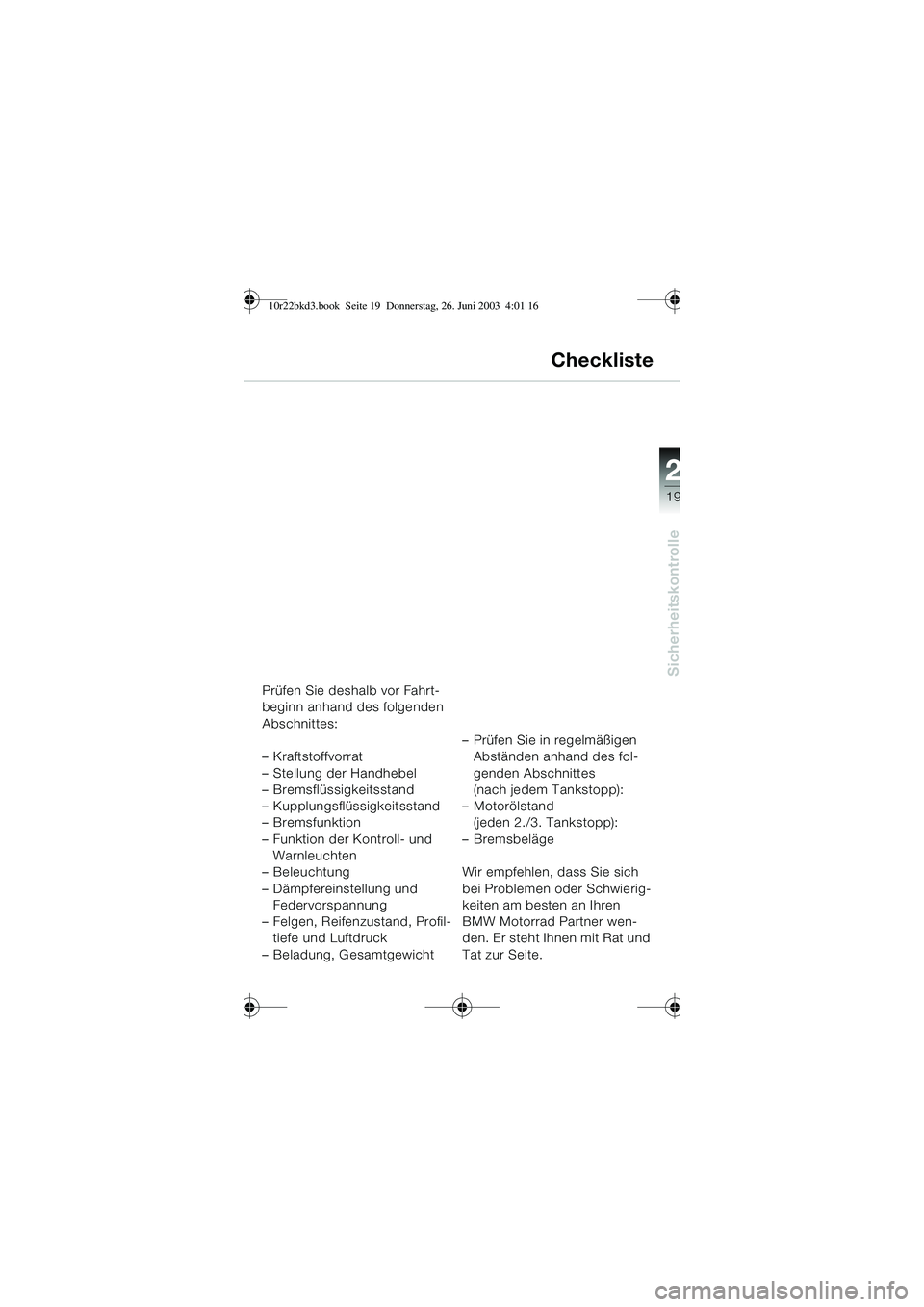

Page 21 of 88

2
19
Sicherheitskontrolle
Prüfen Sie deshalb vor Fahrt-
beginn anhand des folgenden
Abschnittes:
– Kraftstoffvorrat
– Stellung der Handhebel
– Bremsflüssigkeitsstand
– Kupplungsflüssigkeitsstand
– Bremsfunktion
– Funktion der Kontroll- und Warnleuchten
– Beleuchtung
– Dämpfereinstellung und Federvorspannung
– Felgen, Reifenzustand, Profil- tiefe und Luftdruck
– Beladung, Gesamtgewicht – Prüfen Sie in regelmäßigen
Abständen anhand des fol-
genden Abschnittes
(nach jedem Tankstopp):
– Motorölstand (jeden 2./3. Tankstopp):
–Bremsbeläge
Wir empfehlen, dass Sie sich
bei Problemen oder Schwierig-
keiten am besten an Ihren
BMW Motorrad Partner wen-
den. Er steht Ihnen mit Rat und
Tat zur Seite.
Checkliste
10r22bkd3.book Seite 19 Donnerstag, 26. Juni 2003 4:01 16

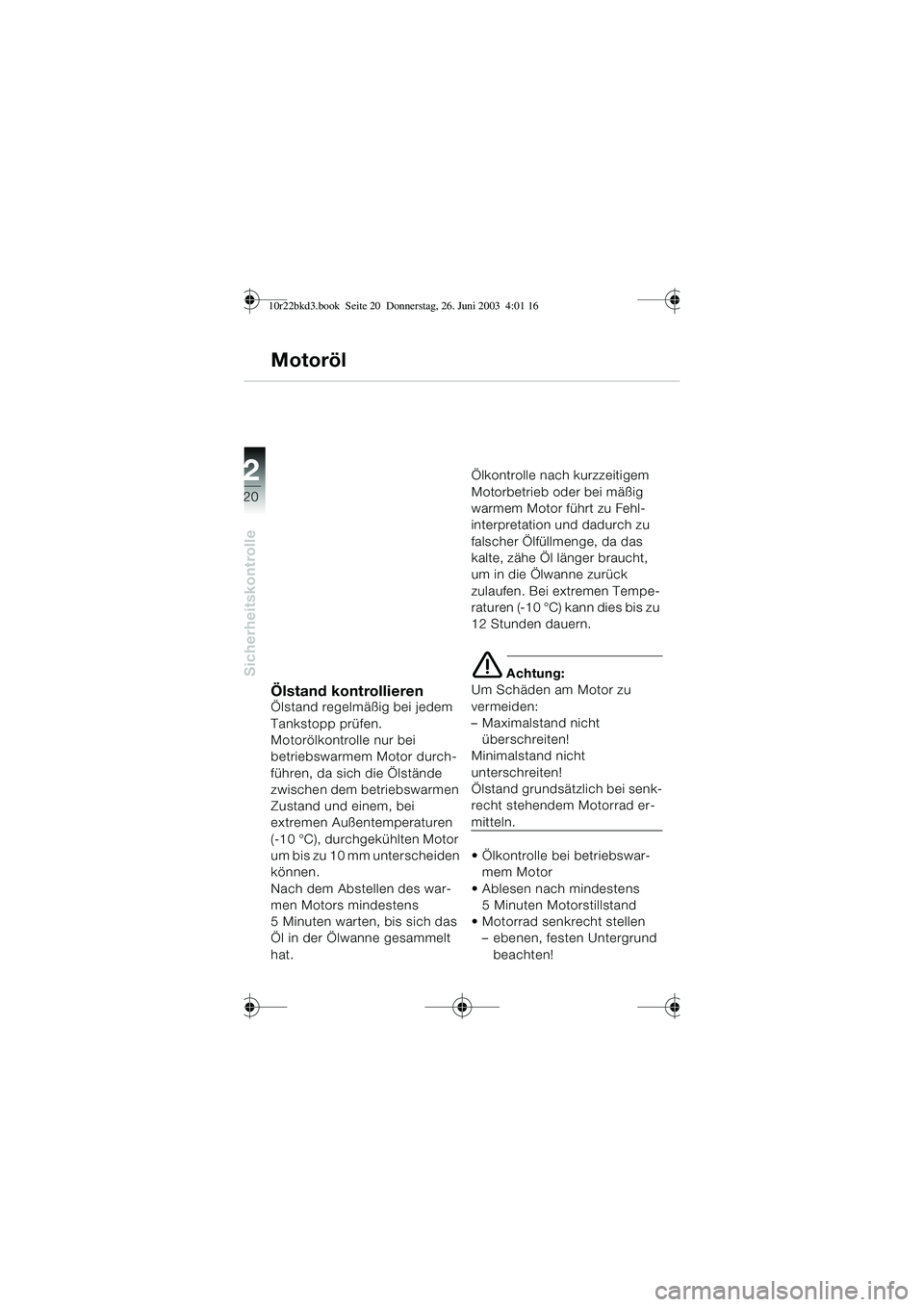

Page 22 of 88

2
20
Sicherheitskontrolle
Motoröl
Ölstand kontrollierenÖlstand regelmäßig bei jedem
Tankstopp prüfen.
Motorölkontrolle nur bei
betriebswarmem Motor durch-
führen, da sich die Ölstände
zwischen dem betriebswarmen
Zustand und einem, bei
extremen Außentemperaturen
(-10 °C), durchgekühlten Motor
um bis zu 10 mm unterscheiden
können.
Nach dem Abstellen des war-
men Motors mindestens
5 Minuten warten, bis sich das
Öl in der Ölwanne gesammelt
hat.Ölkontrolle nach kurzzeitigem
Motorbetrieb oder bei mäßig
warmem Motor führt zu Fehl-
interpretation und dadurch zu
falscher Ölfüllmenge, da das
kalte, zähe Öl länger braucht,
um in die Ölwanne zurück
zulaufen. Bei extremen Tempe-
raturen (-10 °C) kann dies bis zu
12 Stunden dauern.
e Achtung:
Um Schäden am Motor zu
vermeiden:
– Maximalstand nicht
überschreiten!
Minimalstand nicht
unterschreiten!
Ölstand grundsätzlich bei senk-
recht stehendem Motorrad er-
mitteln.
Ölkontrolle bei betriebswar- mem Motor
Ablesen nach mindestens 5 Minuten Motorstillstand
Motorrad senkrecht stellen – ebenen, festen Untergrund
beachten!
10r22bkd3.book Seite 20 Donnerstag, 26. Juni 2003 4:01 16

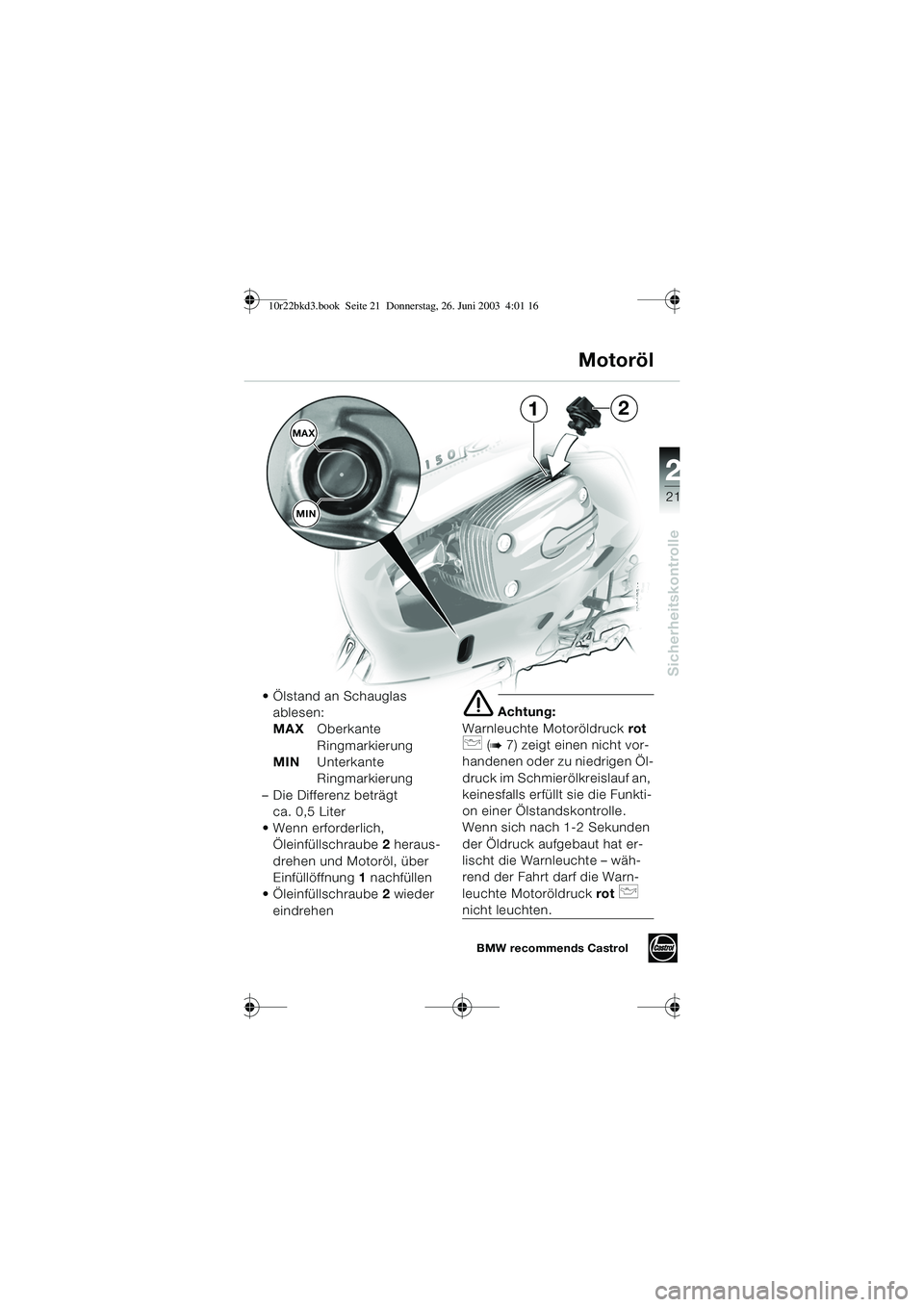

Page 23 of 88

2
21
Sicherheitskontrolle
Motoröl
Ölstand an Schauglas ablesen:
MAX Oberkante
Ringmarkierung
MIN Unterkante
Ringmarkierung
– Die Differenz beträgt ca. 0,5 Liter
Wenn erforderlich, Öleinfüllschraube 2 heraus-
drehen und Motoröl, über
Einfüllöffnung 1 nachfüllen
Öleinfüllschraube 2 wieder
eindrehen
e Achtung:
Warnleuchte Motoröldruck rot
p (b 7) zeigt einen nicht vor-
handenen oder zu niedrigen Öl-
druck im Schmierölkreislauf an,
keinesfalls erfüllt sie die Funkti-
on einer Ölstandskontrolle.
Wenn sich nach 1-2 Sekunden
der Öldruck aufgebaut hat er-
lischt die Warnleuchte – wäh-
rend der Fahrt darf die Warn-
leuchte Motoröldruck rot
p
nicht leuchten.
1
MAX
MIN
BMW recommends Castrol
2
10r22bkd3.book Seite 21 Donnerstag, 26. Juni 2003 4:01 16

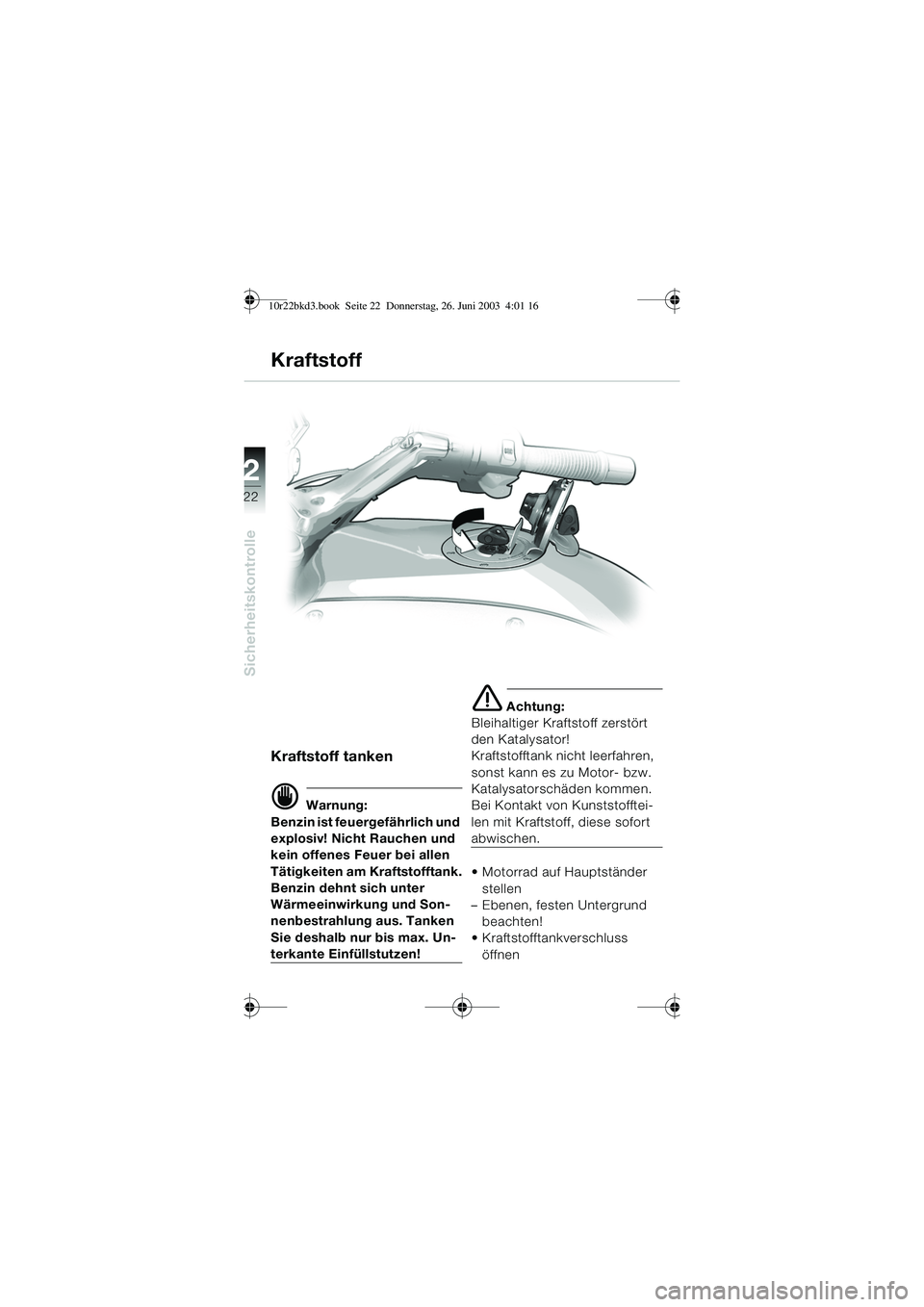

Page 24 of 88

2
22
Sicherheitskontrolle
Kraftstoff tanken
d Warnung:
Benzin ist feuergefährlich und
explosiv! Nicht Rauchen und
kein offenes Feuer bei allen
Tätigkeiten am Kraftstofftank.
Benzin dehnt sich unter
Wärmeeinwirkung und Son-
nenbestrahlung aus. Tanken
Sie deshalb nur bis max. Un-
terkante Einfüllstutzen!
e Achtung:
Bleihaltiger Kraftstoff zerstört
den Katalysator!
Kraftstofftank nicht leerfahren,
sonst kann es zu Motor- bzw.
Katalysatorschäden kommen.
Bei Kontakt von Kunststofftei-
len mit Kraftstoff, diese sofort
abwischen.
Motorrad auf Hauptständer
stellen
– Ebenen, festen Untergrund
beachten!
Kraftstofftankverschluss
öffnen
Kraftstoff
10r22bkd3.book Seite 22 Donnerstag, 26. Juni 2003 4:01 16

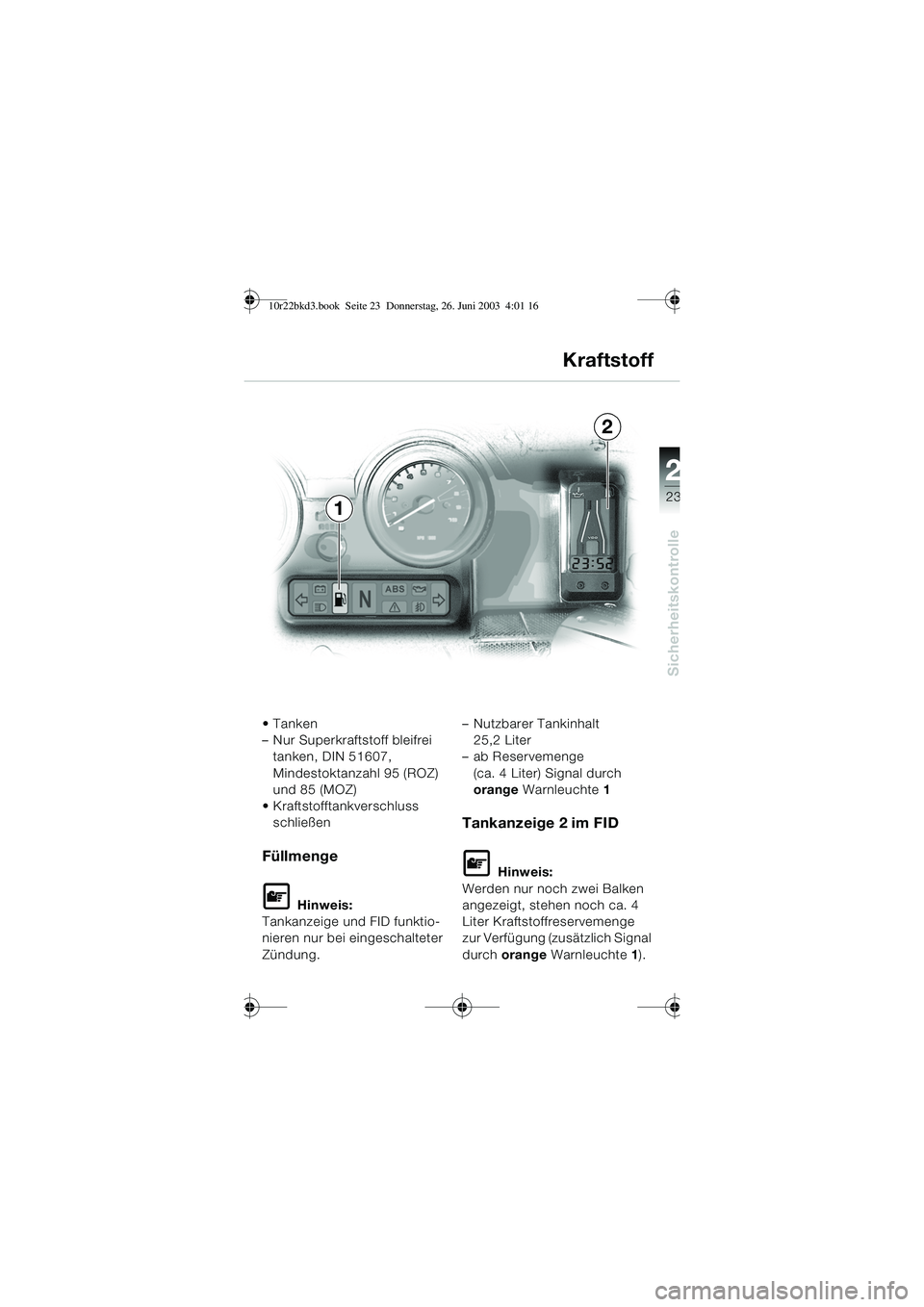

Page 25 of 88

2
23
Sicherheitskontrolle
Kraftstoff
Tanken
– Nur Superkraftstoff bleifrei tanken, DIN 51607,
Mindestoktanzahl 95 (ROZ)
und 85 (MOZ)
Kraftstofftankverschluss schließen
Füllmenge
L Hinweis:
Tankanzeige und FID funktio-
nieren nur bei eingeschalteter
Zündung. – Nutzbarer Tankinhalt
25,2 Liter
– ab Reservemenge (ca. 4 Liter) Signal durch
orange Warnleuchte 1
Tankanzeige 2 im FID
L Hinweis:
Werden nur noch zwei Balken
angezeigt, stehen noch ca. 4
Liter Kraftstoffreservemenge
zur Verfügung (zusätzlich Signal
durch orange Warnleuchte 1).
2
1
10r22bkd3.book Seite 23 Donnerstag, 26. Juni 2003 4:01 16
Page 26 of 88

2
24
Sicherheitskontrolle
Kupplungshebel
einstellen
e Achtung:
Plötzliche Spielveränderungen
oder schwammiger Widerstand
am Kupplungshebel sind auf
Mängel am Hydrauliksystem
zurückzuführen.
Bei Zweifel an der Betriebs-
sicherheit der hydraulischen
Kupplung eine Fachwerkstatt,
am besten einen
BMW Motorrad Partner zu Rate
ziehen.
d Warnung:
Damit keine Luft in den
Hydraulikkreislauf der
Kupplung gelangen kann:
Lenkerarmatur nicht
verdrehen!
Abstand ergonomisch güns- tig am Stellrad A einstellen:
– Stellung 1: kleinster Abstand
– Stellung 3: größter Abstand
Handhebel
A
1
3
10r22bkd3.book Seite 24 Donnerstag, 26. Juni 2003 4:01 16

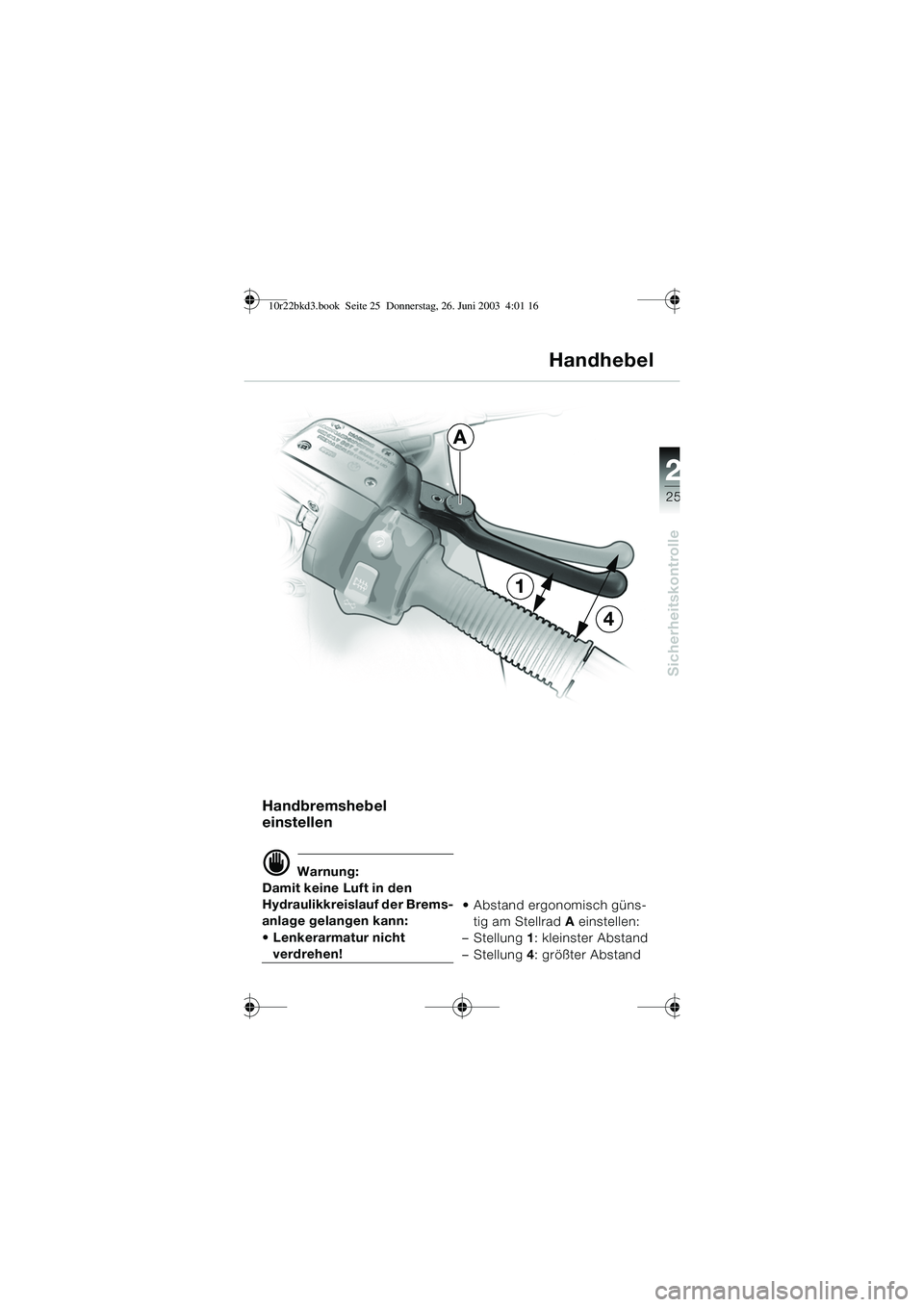

Page 27 of 88

2
25
Sicherheitskontrolle
Handbremshebel
einstellen
d Warnung:
Damit keine Luft in den
Hydraulikkreislauf der Brems-
anlage gelangen kann:
Lenkerarmatur nicht
verdrehen! Abstand ergonomisch güns-
tig am Stellrad A einstellen:
– Stellung 1: kleinster Abstand
– Stellung 4: größter Abstand
Handhebel
1
4
A
10r22bkd3.book Seite 25 Donnerstag, 26. Juni 2003 4:01 16

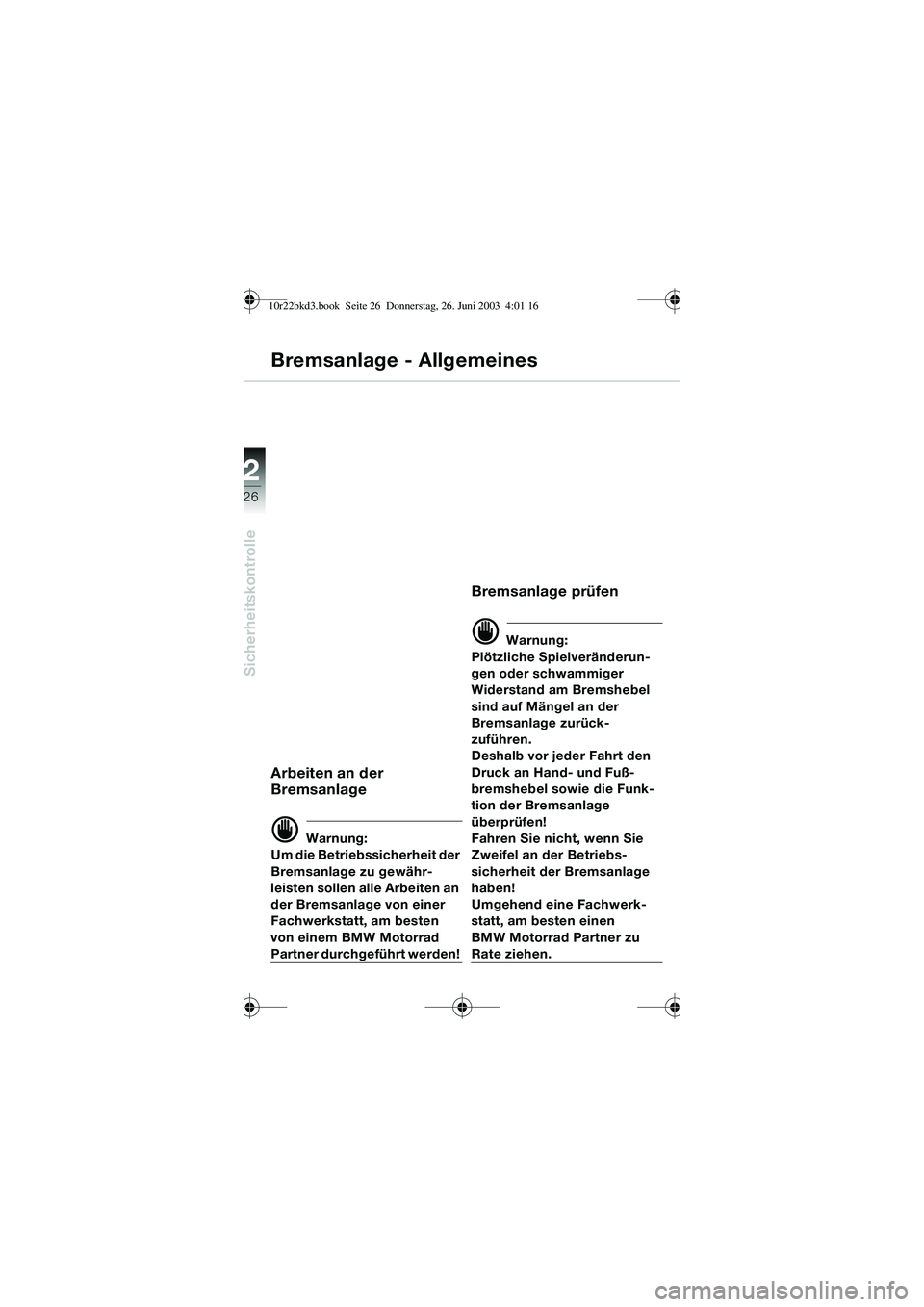

Page 28 of 88

2
26
Sicherheitskontrolle
Bremsanlage - Allgemeines
Arbeiten an der
Bremsanlage
d Warnung:
Um die Betriebssicherheit der
Bremsanlage zu gewähr-
leisten sollen alle Arbeiten an
der Bremsanlage von einer
Fachwerkstatt, am besten
von einem BMW Motorrad
Partner durchgeführt werden!
Bremsanlage prüfen
d Warnung:
Plötzliche Spielveränderun-
gen oder schwammiger
Widerstand am Bremshebel
sind auf Mängel an der
Bremsanlage zurück-
zuführen.
Deshalb vor jeder Fahrt den
Druck an Hand- und Fuß-
bremshebel sowie die Funk-
tion der Bremsanlage
überprüfen!
Fahren Sie nicht, wenn Sie
Zweifel an der Betriebs-
sicherheit der Bremsanlage
haben!
Umgehend eine Fachwerk-
statt, am besten einen
BMW Motorrad Partner zu
Rate ziehen.
10r22bkd3.book Seite 26 Donnerstag, 26. Juni 2003 4:01 16

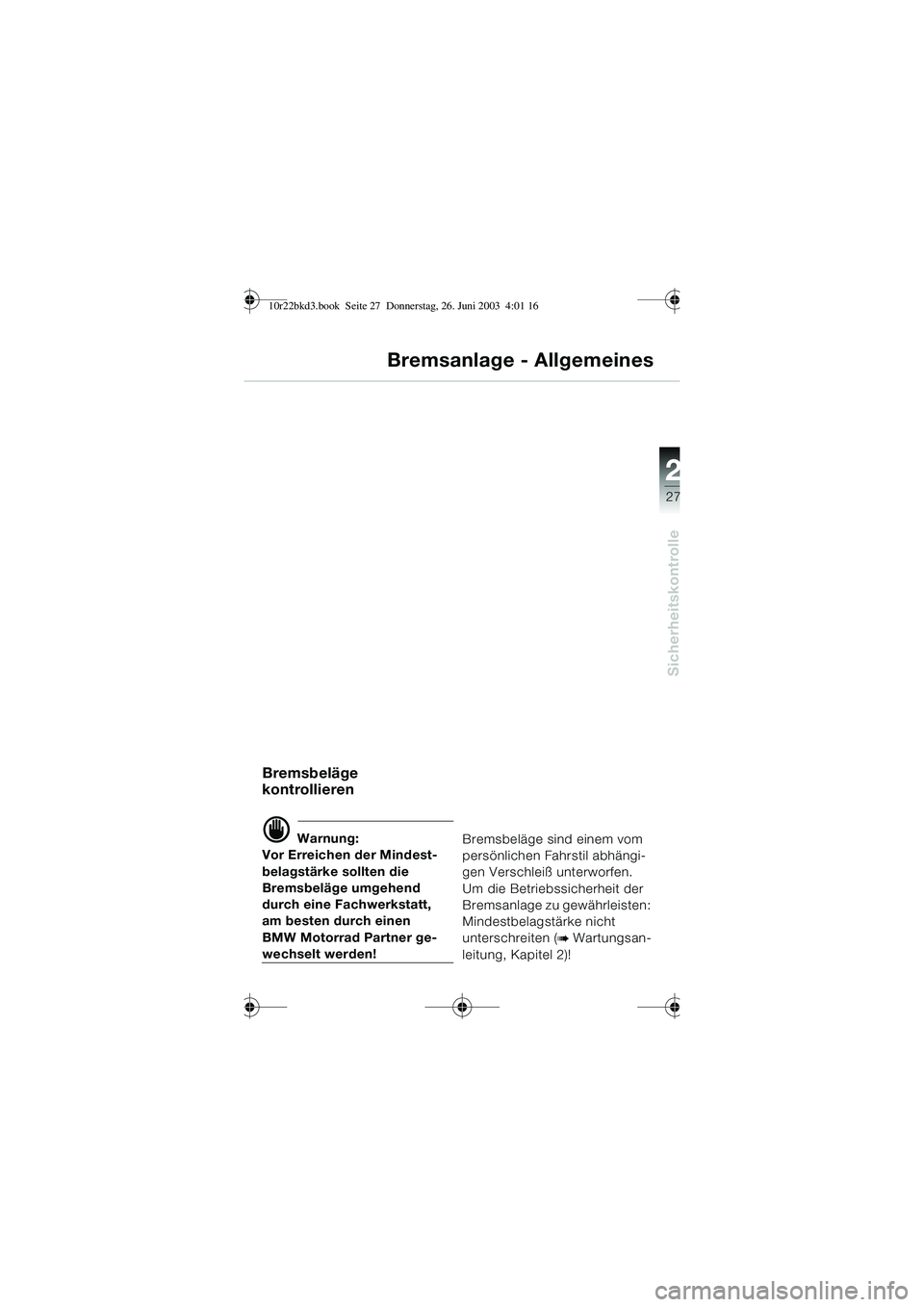

Page 29 of 88

2
27
Sicherheitskontrolle
Bremsbeläge
kontrollieren
d Warnung:
Vor Erreichen der Mindest-
belagstärke sollten die
Bremsbeläge umgehend
durch eine Fachwerkstatt,
am besten durch einen
BMW Motorrad Partner ge-
wechselt werden! Bremsbeläge sind einem vom
persönlichen Fahrstil abhängi-
gen Verschleiß unterworfen.
Um die Betriebssicherheit der
Bremsanlage zu gewährleisten:
Mindestbelagstärke nicht
unterschreiten (
b Wartungsan-
leitung, Kapitel 2)!
Bremsanlage - Allgemeines
10r22bkd3.book Seite 27 Donnerstag, 26. Juni 2003 4:01 16
Page 30 of 88

2
28

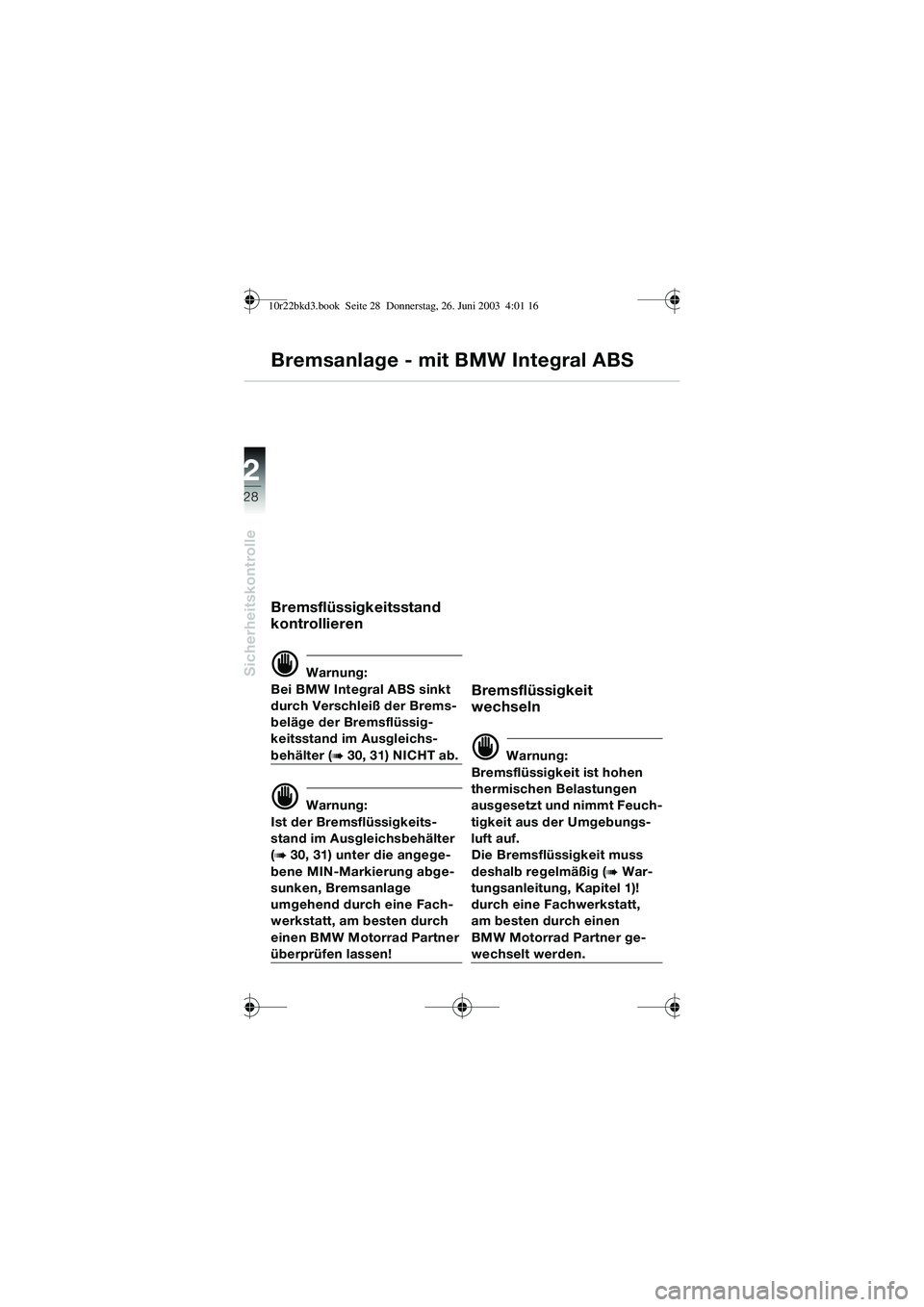

Sicherheitskontrolle
Bremsanlage - mit BMW Integral ABS
Bremsflüssigkeitsstand
kontrollieren
d Warnung:
Bei BMW Integral ABS sinkt
durch Verschleiß der Brems-
beläge der Bremsflüssig-
keitsstand im Ausgleichs-
behälter (b 30, 31) NICHT ab.
d Warnung:
Ist der Bremsflüssigkeits-
stand im Ausgleichsbehälter
(
b 30, 31) unter die angege-
bene MIN-Markierung abge-
sunken, Bremsanlage
umgehend durch eine Fach-
werkstatt, am besten durch
einen BMW Motorrad Partner
überprüfen lassen!
Bremsflüssigkeit
wechseln
d Warnung:
Bremsflüssigkeit ist hohen
thermischen Belastungen
ausgesetzt und nimmt Feuch-
tigkeit aus der Umgebungs-
luft auf.
Die Bremsflüssigkeit muss
deshalb regelmäßig (
b War-
tungsanleitung, Kapitel 1)!
durch eine Fachwerkstatt,
am besten durch einen
BMW Motorrad Partner ge-
wechselt werden.
10r22bkd3.book Seite 28 Donnerstag, 26. Juni 2003 4:01 16
