1
Intro
i

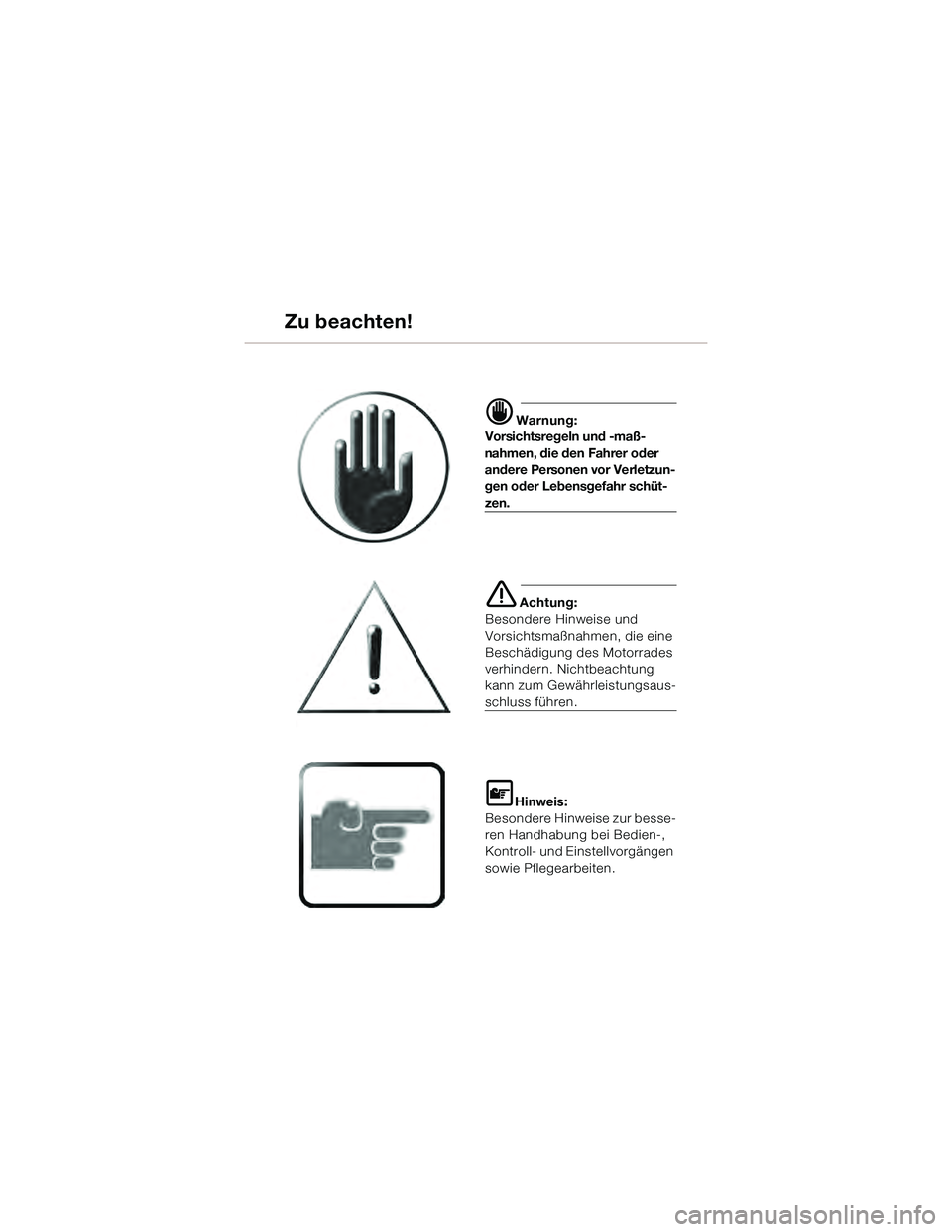

Willkommen bei BMWWir freuen uns, dass Sie sich für
die neue Boxermaschine von
BMW entschieden haben, und
begrüßen Sie im Kreis der BMW
Fahrer/-innen.
Machen Sie sich vertraut mit
Ihrer neuen Maschine, damit
Sie sich sicher und souverän im
Straßenverkehr bewegen.
Hierzu lesen Sie bitte diese
Bedienungsanleitung, bevor
Sie Ihr neues Motorrad starten.
Sie finden hier wichtige Hin-
weise zur Fahrzeugbedienung
und Nutzung aller technischen
Möglichkeiten.Darüber hinaus erhalten Sie
hilfreiche Tipps und Informatio-
nen zur richtigen Ausstattung
im Sinne der Verkehrs- und
Betriebssicherheit sowie Rat-
schläge für eine bestmögliche
Werterhaltung Ihres Motorrads.
Bei allen Fragen rund um Ihr
Motorrad steht Ihnen Ihr
BMW Motorrad Partner jeder-
zeit gerne mit Rat und Tat zur
Seite.
Wir wünschen Ihnen viel Freude
beim Lesen dieser Bedienungs-
anleitung und danach natürlich
einen guten Start.
Ihre
BMW Motorrad

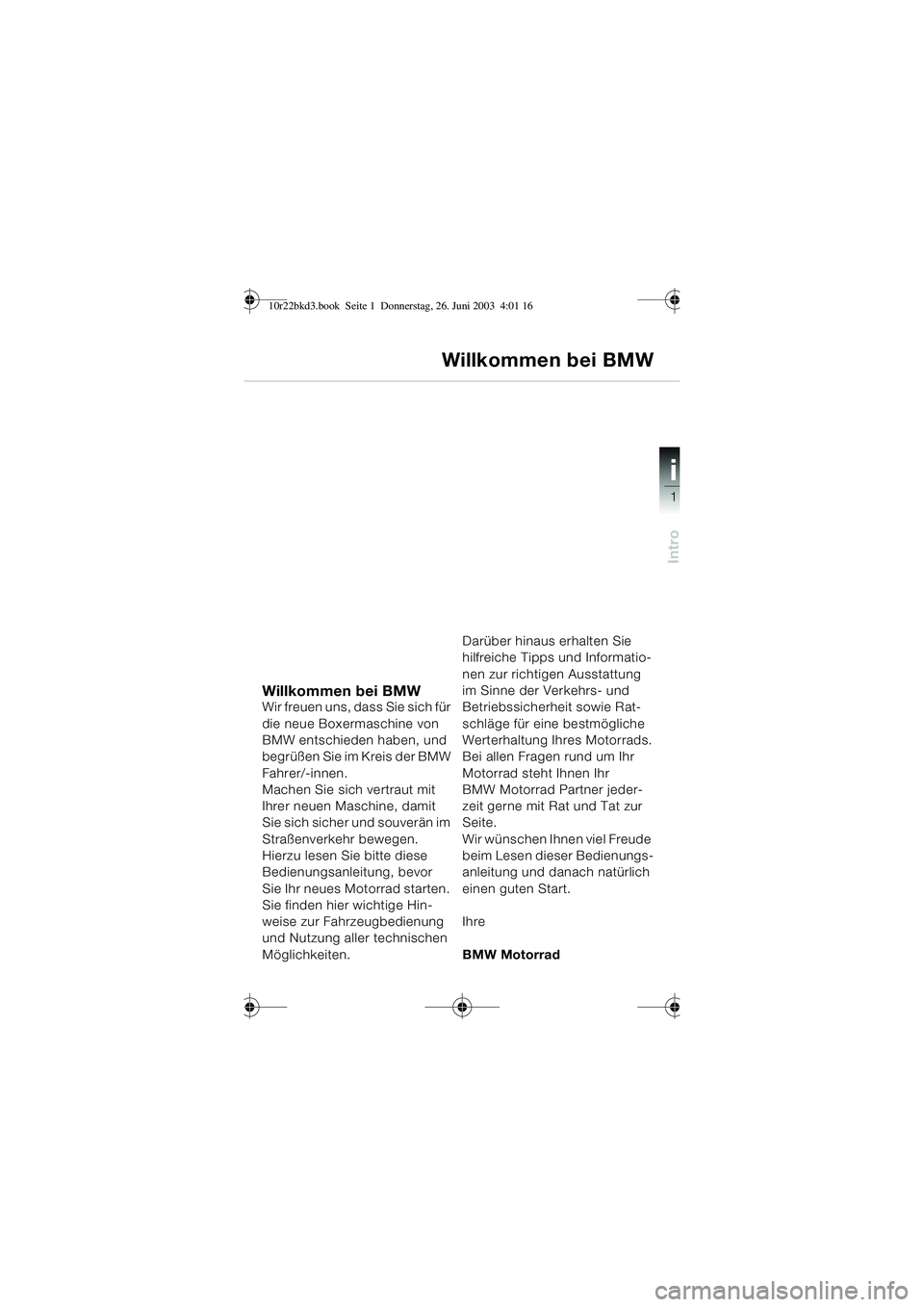

Willkommen bei BMW
10r22bkd3.book Seite 1 Donnerstag, 26. Juni 2003 4:01 16
Page 4 of 88
i
2
Intro
Übersicht und Bedienung
Gesamtansicht links .............. 4
Gesamtansicht rechts ........... 5
Cockpit ................................. 6
Kontrollleuchtenfeld .............. 7
Zünd- und Lenkschloss...... 8-9
Lenkerarmatur links ............. 10
Lenkerarmatur rechts .......... 11
Sitzbank .........................12-13
Systemkoffer .................. 14-15
Windschild verstellen .......... 16
Warnblinkanlage.................. 17Sicherheitskontrolle
Checkliste ...................... 18-19
Motoröl .......................... 20-21
Kraftstoff ........................ 22-23
Handhebel ..................... 24-25
Bremsanlage
- Allgemeines ................. 26-27
- mit BMW Integral ABS . 28-31
Kupplung ............................ 32
Beleuchtung .................. 33-35
Dämpfer .............................. 36
Federvorspannung .............. 37
Räder ............................. 38-39
Beladung ....................... 40-41

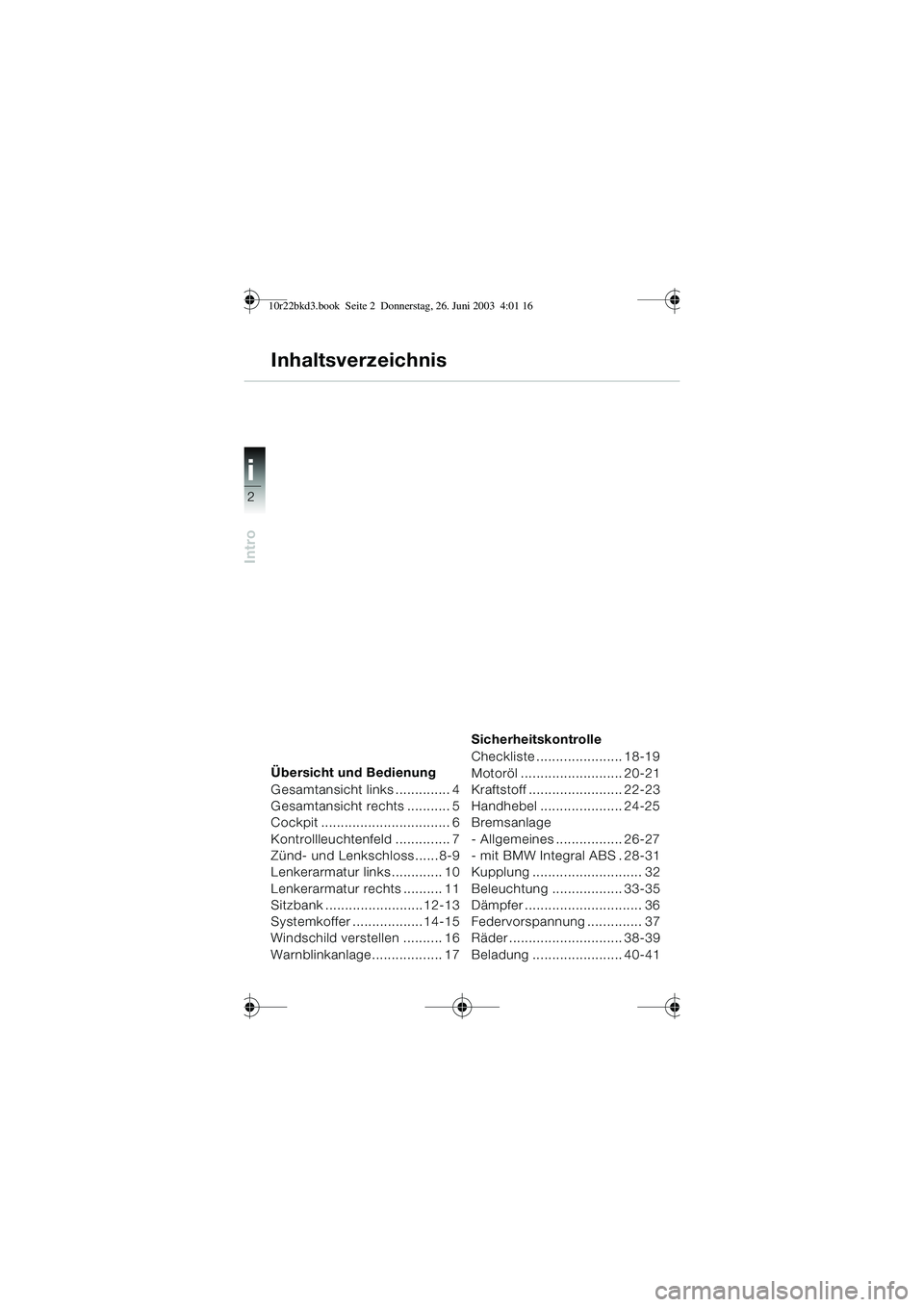

Inhaltsverzeichnis
10r22bkd3.book Seite 2 Donnerstag, 26. Juni 2003 4:01 16
Page 5 of 88
i
3
Intro
Starten – Fahren – Parken
Die erste Ausfahrt .......... 42-43
Wichtige Hinweise ......... 44-45
Seitenständer ................ 46-47
Hauptständer ................ 48-49
Einfahren ....................... 50-51
Vor dem Starten ............ 52-53
Starten .......................... 54-55
Warnleuchten ................ 56-57
Fahrer-Informations-Display
(FID) ............................... 58-59
Fahren und Schalten ..... 60-61
Bremsanlage
- Allgemeines ................ 62-63
- mit BMW Integral ABS. 64-70
BMW Integral
ABS-Störungstabelle ........... 71Sicher unterwegs
Betriebssicher ................72-73
Service weltweit .................. 74
Umweltschutz ..................... 75
BMW Fahrerausstattung ...... 76
BMW Motorradzubehör ....... 77
Sicherheit durch Training .... 78
Schlussgedanken................ 79

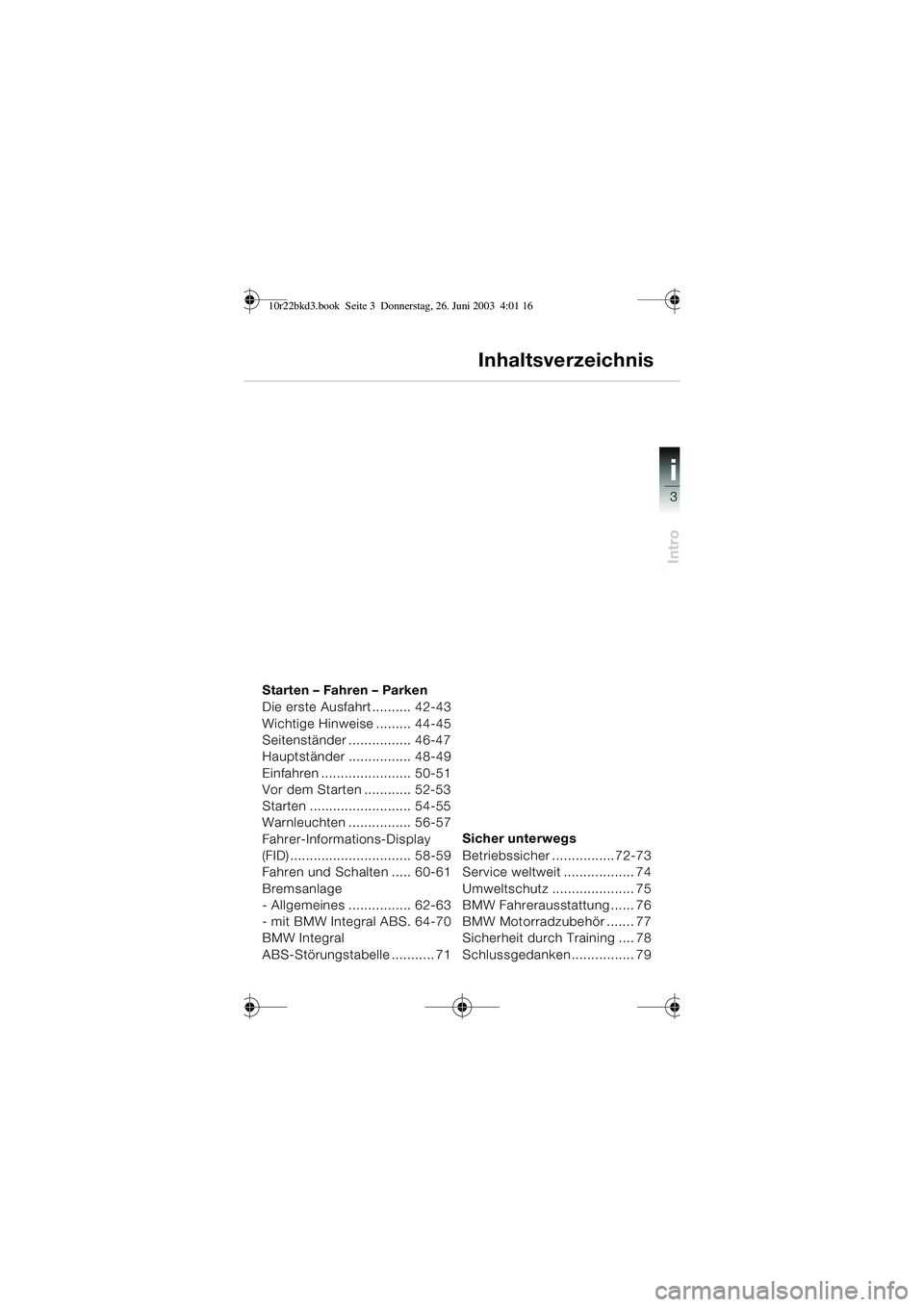

Inhaltsverzeichnis
10r22bkd3.book Seite 3 Donnerstag, 26. Juni 2003 4:01 16
Page 6 of 88
4
Übersicht und Bedienung
1

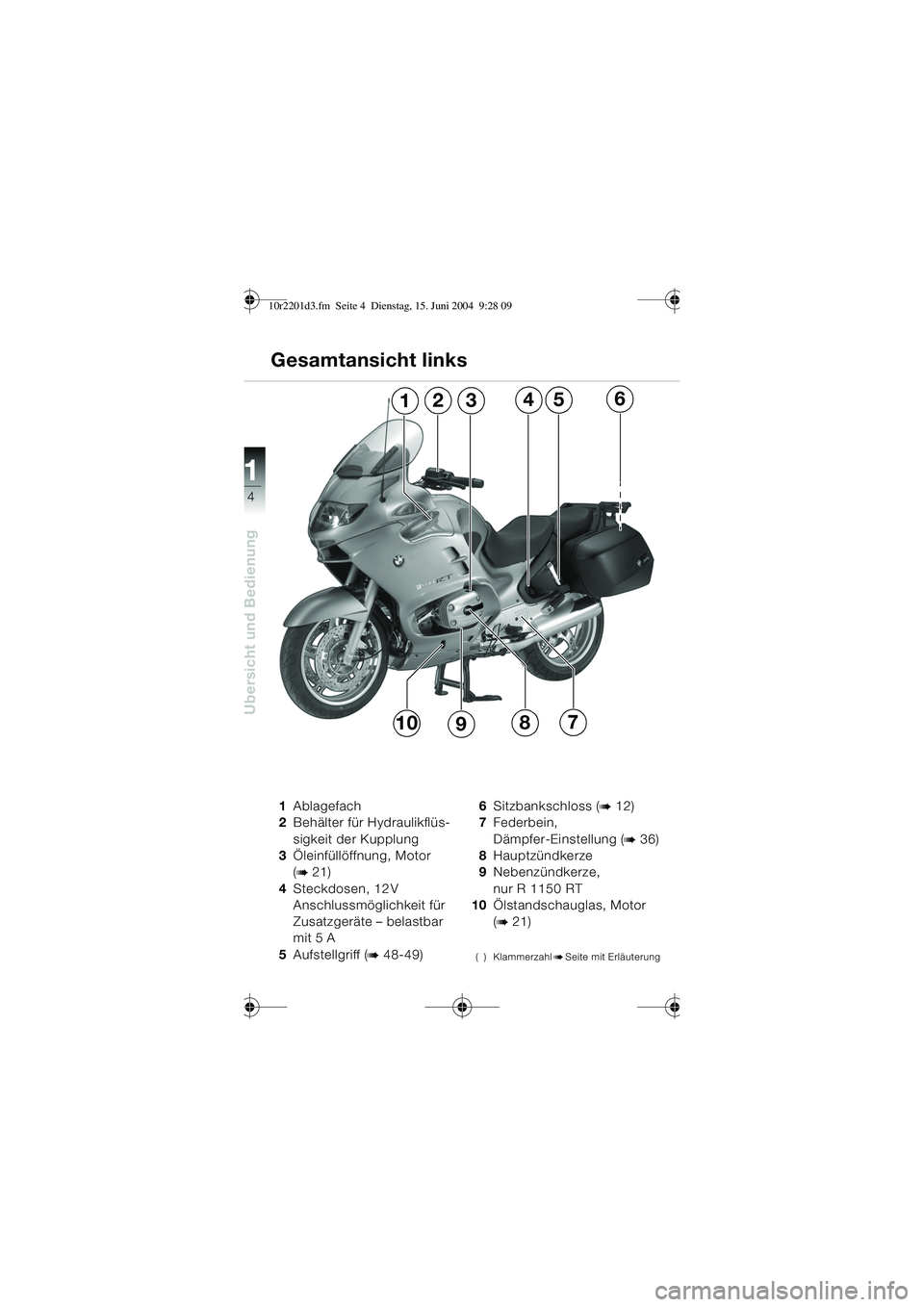

Gesamtansicht links
1Ablagefach
2 Behälter für Hydraulikflüs-
sigkeit der Kupplung
3 Öleinfüllöffnung, Motor
(
b 21)
4 Steckdosen, 12 V
Anschlussmöglichkeit für
Zusatzgeräte – belastbar
mit 5 A
5 Aufstellgriff (
b 48-49) 6
Sitzbankschloss (
b 12)
7 Federbein,
Dämpfer-Einstellung (
b 36)
8 Hauptzündkerze
9 Nebenzündkerze,
nur R 1150 RT
10 Ölstandschauglas, Motor
(
b 21)
( ) KlammerzahlbSeite mit Erläuterung
543216
78910
10r2201d3.fm Seite 4 Dienstag, 15. Juni 2004 9:28 09
Page 7 of 88
5
Übersicht und Bedienung
1
11Staufach für mitgeliefertes
Bordwerkzeug
12 Sicherungskasten
13 Kraftstofftankverschluss
(
b 22)
14 Bremsflüssigkeitsbehälter
für Vorderradbremse (
b 30)
15 Typenschild/
Fahrgestell-nummer
16 Hauptzündkerze 17
Nebenzündkerze,
nur R 1150 RT
18 Bremsflüssigkeitsbehälter
für Hinterradbremse (
b 31)
19 Handrad für Federbein-
einstellung (
b 37)
20 Helmhalter
( ) KlammerzahlbSeite mit Erläuterung

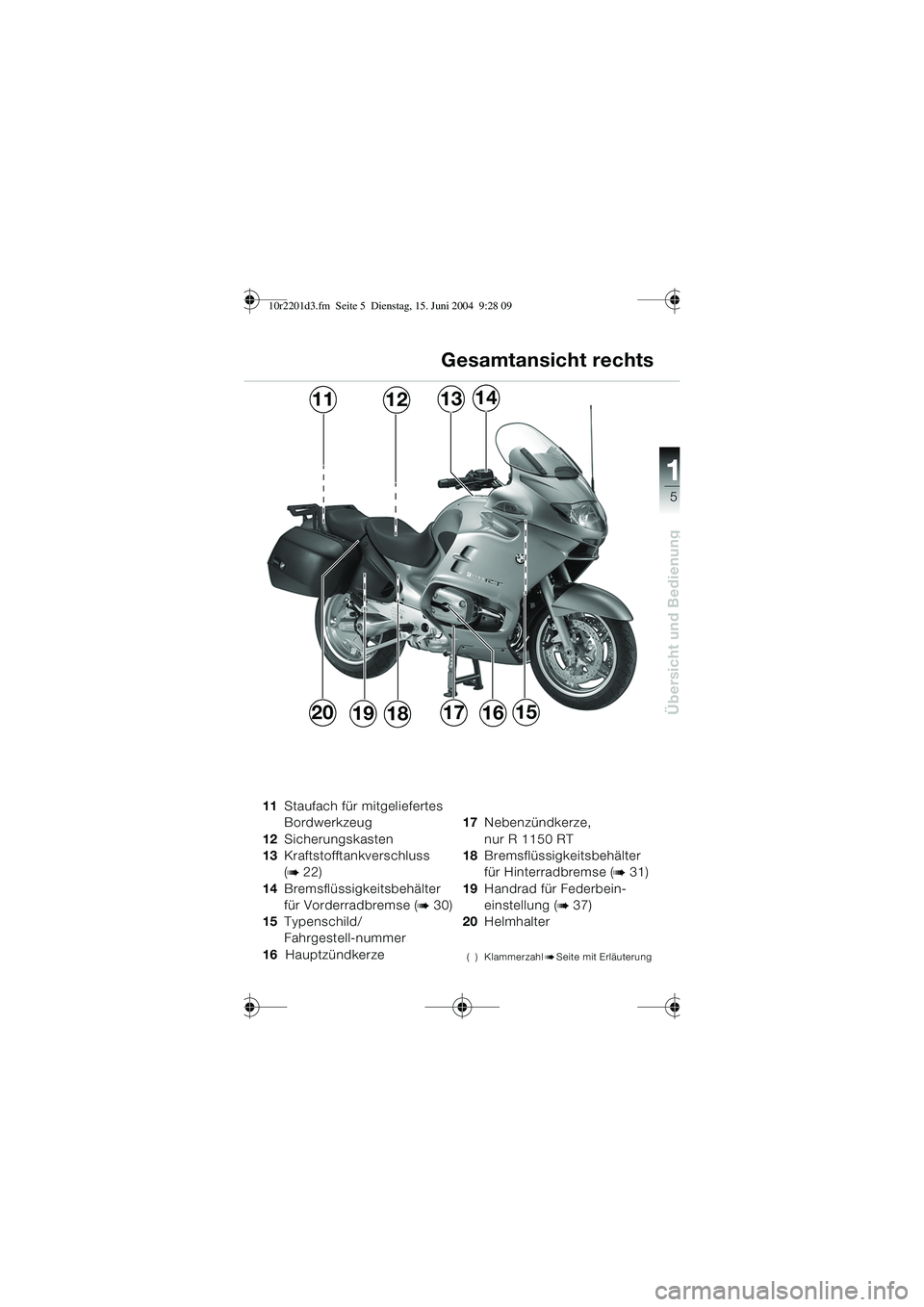

Gesamtansicht rechts
1413
181519
1211
171620
10r2201d3.fm Seite 5 Dienstag, 15. Juni 2004 9:28 09
Page 8 of 88
6
Übersicht und Bedienung
1
1Schalter für
Nebelscheinwerfer
2 Geschwindigkeitsmesser
3 Kilometerzähler
4 Tageskilometerzähler
5 Drehknopf Rückstellung
Tageskilometerzähler
6 Drehzahlmesser (
b 50) 7
Fahrer-Informations-Dis-
play FID (
b 58-59)
8 Drehknopf für Leuchtwei-
tenregulierung
9 Kontrollleuchtenfeld (
b 7)
10 Zünd- und Lenkschloss
(
b 8)
11 RadiodisplaySA
(b Zusatzbedienungs-
anleitung)
( ) KlammerzahlbSeite mit Erläuterung
SASonderausstattung

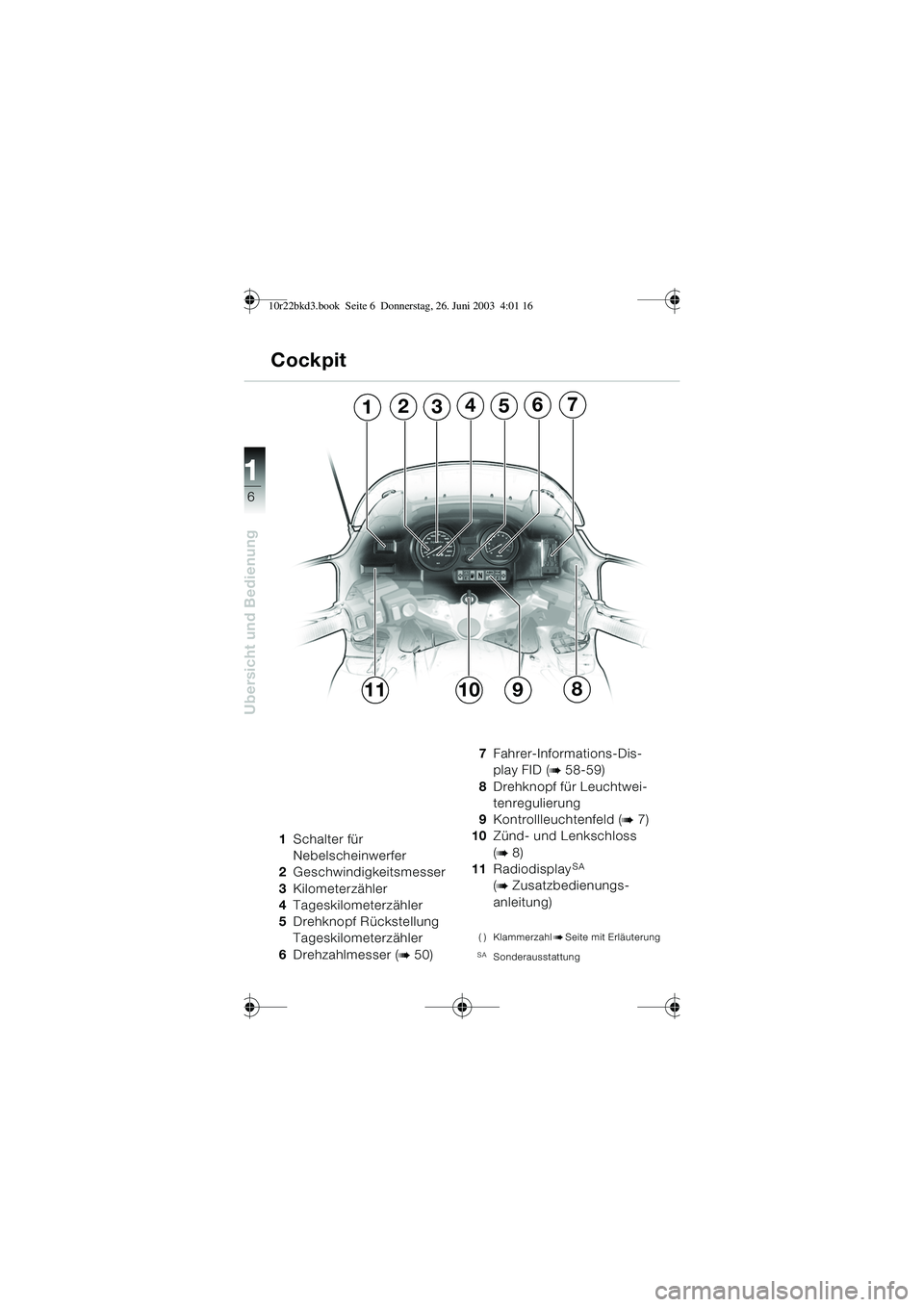

Cockpit
3542167
118910
10r22bkd3.book Seite 6 Donnerstag, 26. Juni 2003 4:01 16
Page 9 of 88
7
Übersicht und Bedienung
1

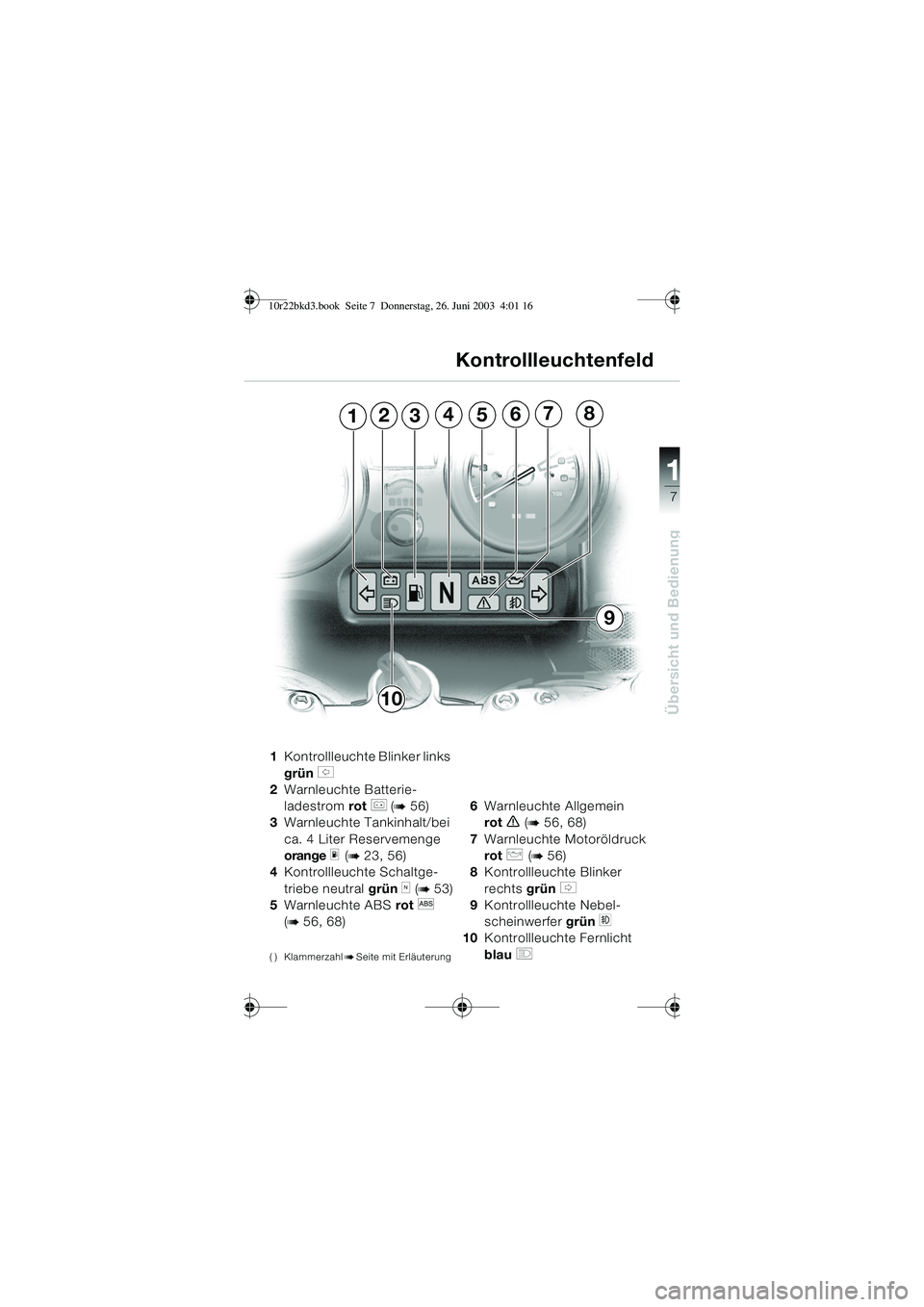

Kontrollleuchtenfeld
1Kontrollleuchte Blinker links
grün
s
2 Warnleuchte Batterie-
ladestrom rot
r (b 56)
3 Warnleuchte Tankinhalt/bei
ca. 4 Liter Reservemenge
orange
m (b 23, 56)
4 Kontrollleuchte Schaltge-
triebe neutral grün
k (b 53)
5 Warnleuchte ABS rot
l
(b 56, 68)
( ) KlammerzahlbSeite mit Erläuterung
6Warnleuchte Allgemein
rot
e (b 56, 68)
7 Warnleuchte Motoröldruck
rot
p (b 56)
8 Kontrollleuchte Blinker
rechts grün
t
9 Kontrollleuchte Nebel-
scheinwerfer grün
t
10Kontrollleuchte Fernlicht
blau
q
3542167
10
8
9
10r22bkd3.book Seite 7 Donnerstag, 26. Juni 2003 4:01 16
Page 10 of 88
8
Übersicht und Bedienung
1
FahrzeugschlüsselSie erhalten zwei Hauptschlüs-
sel und einen Reserve-
schlüssel.
Das mitgelieferte Kunststoff
Schildchen weist die Schlüssel-
nummer aus.
L Hinweis:
Zünd- und Lenkschloss, Tank-
verschluss sowie Sitzbank-
schloss werden mit dem
gleichen Schlüssel betätigt. Der
Schlüssel passt auch für
Staufach und Systemkoffer.
d Warnung:
Bei ausgeschalteter Zündung
ist nur RESTBREMSFUNKTION
verfügbar (b 67)

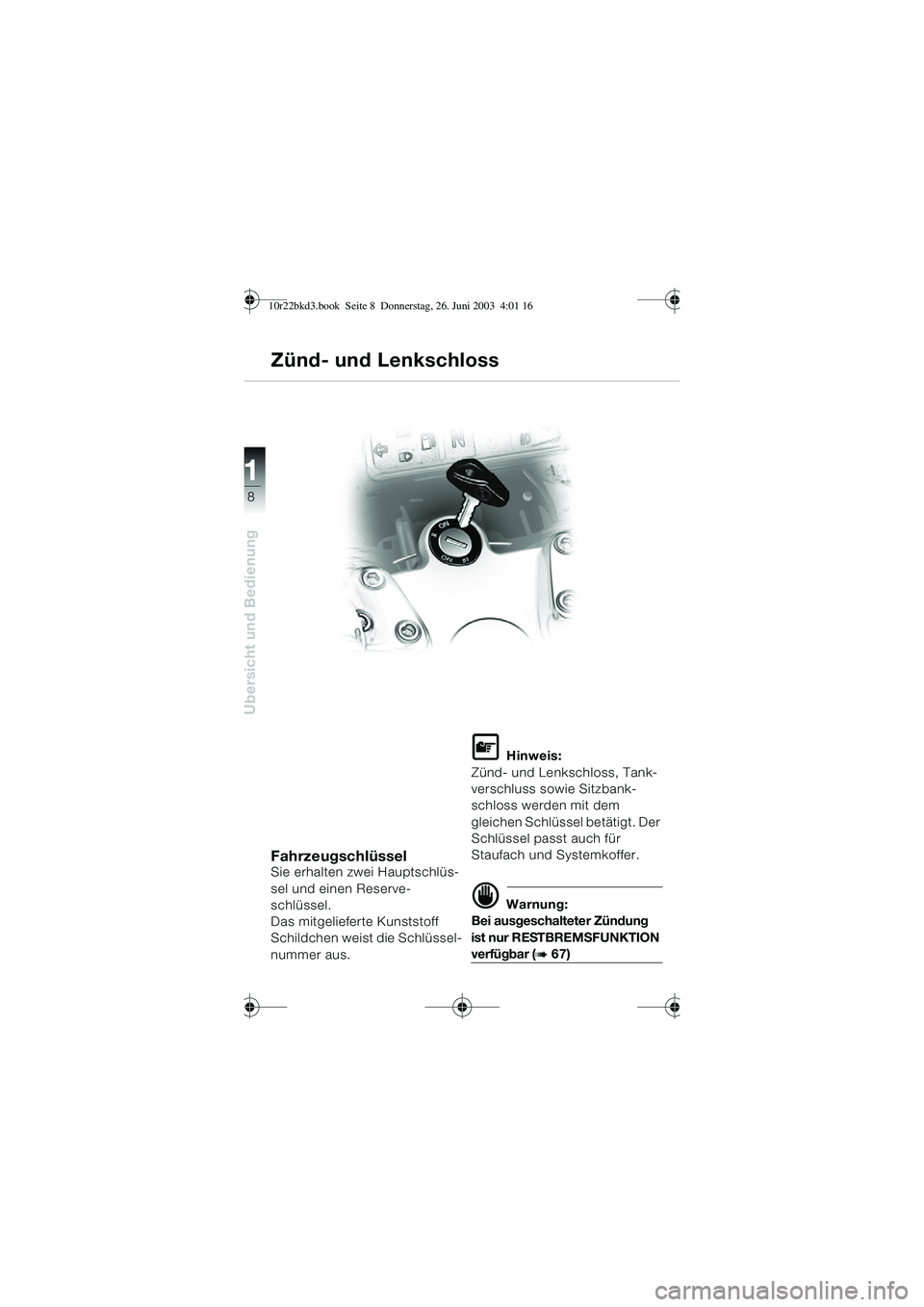

Zünd- und Lenkschloss
10r22bkd3.book Seite 8 Donnerstag, 26. Juni 2003 4:01 16
