BMW MOTORRAD R 1150 RT 2002 Betriebsanleitung (in German)

3

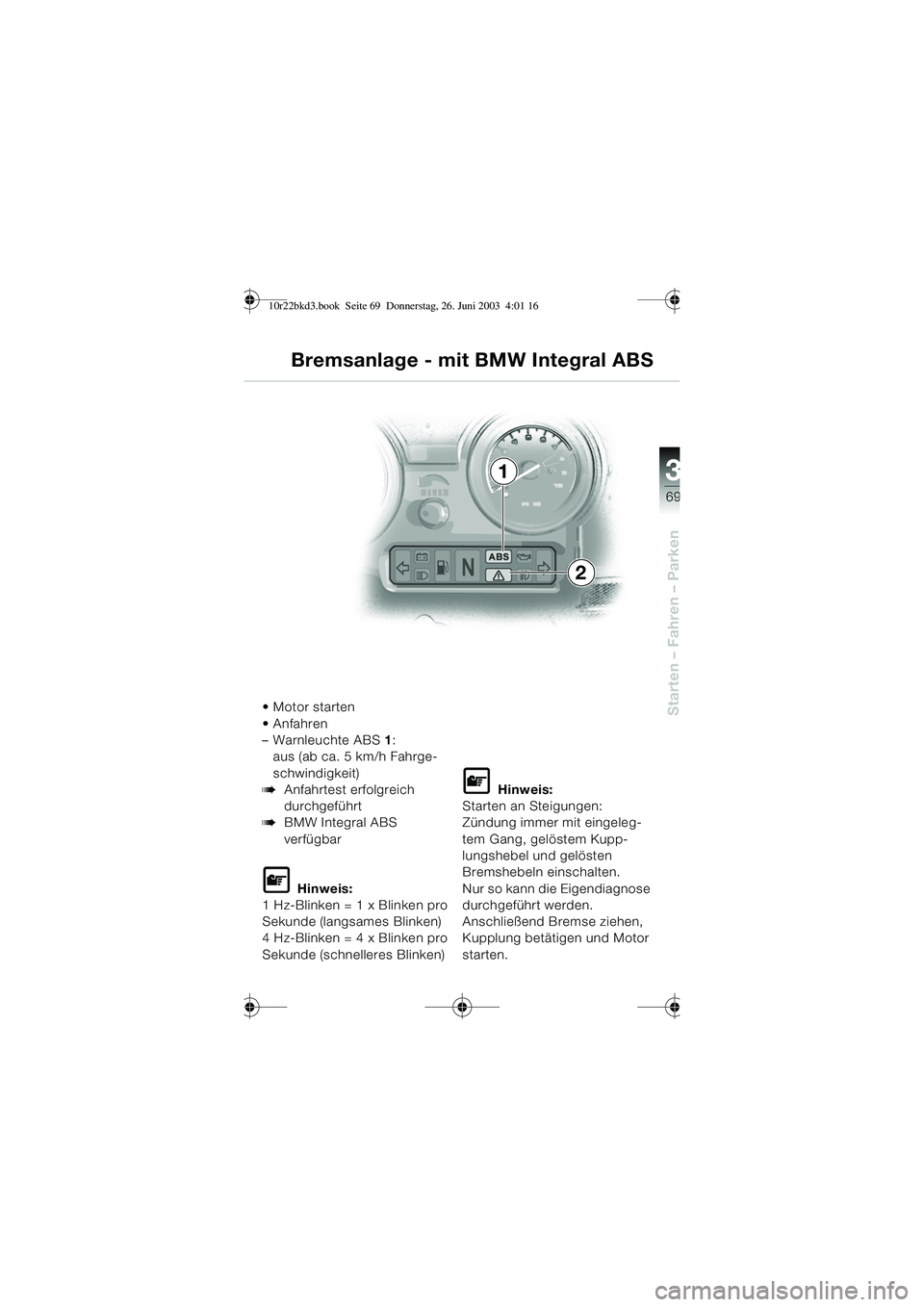

69
Starten – Fahren – Parken Motor starten
Anfahren
–Warnleuchte ABS1:
aus (ab ca. 5 km/h Fahrge-
schwindigkeit)
bAnfahrtest erfolgreich
durchgeführt
bBMW Integral ABS
verfügbar
L Hinweis:
1 Hz-Blinken = 1 x Blinken pro
Sekunde (langsames Blinken)
4 Hz-Blinken = 4 x Blinken pro
Sekunde (schnelleres Blinken)
L Hinweis:
Starten an Steigungen:
Zündung immer mit eingeleg-
tem Gang, gelöstem Kupp-
lungshebel und gelösten
Bremshebeln einschalten.
Nur so kann die Eigendiagnose
durchgeführt werden.
Anschließend Bremse ziehen,
Kupplung betätigen und Motor
starten.
1
2
Bremsanlage - mit BMW Integral ABS
10r22bkd3.book Seite 69 Donnerstag, 26. Juni 2003 4:01 16

3

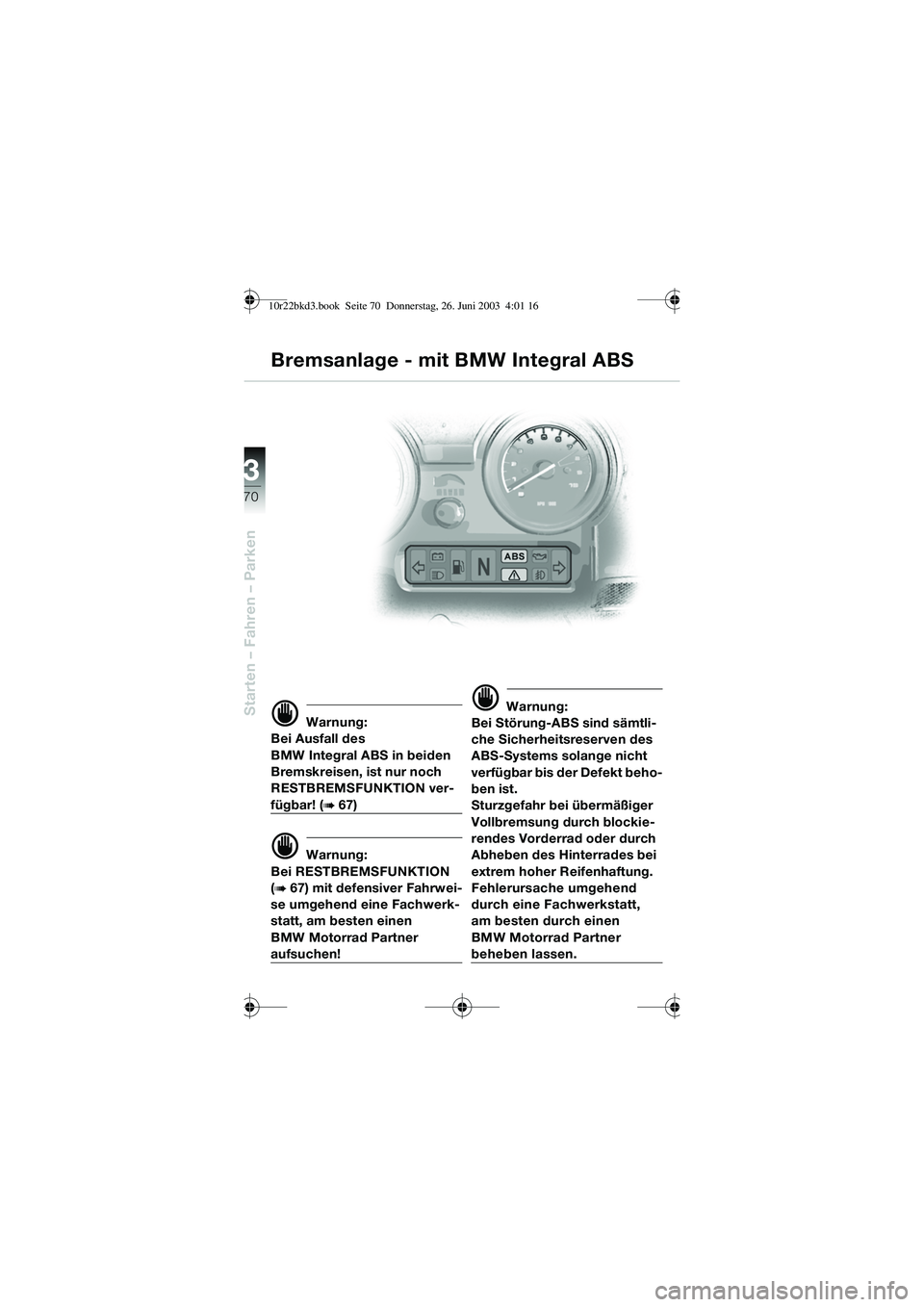

70
Starten – Fahren – Parkend Warnung:
Bei Ausfall des
BMW Integral ABS in beiden
Bremskreisen, ist nur noch
RESTBREMSFUNKTION ver-
fügbar! (b 67)
d Warnung:
Bei RESTBREMSFUNKTION
(
b 67) mit defensiver Fahrwei-
se umgehend eine Fachwerk-
statt, am besten einen
BMW Motorrad Partner
aufsuchen!
d Warnung:
Bei Störung-ABS sind sämtli-
che Sicherheitsreserven des
ABS-Systems solange nicht
verfügbar bis der Defekt beho-
ben ist.
Sturzgefahr bei übermäßiger
Vollbremsung durch blockie-
rendes Vorderrad oder durch
Abheben des Hinterrades bei
extrem hoher Reifenhaftung.
Fehlerursache umgehend
durch eine Fachwerkstatt,
am besten durch einen
BMW Motorrad Partner
beheben lassen.
Bremsanlage - mit BMW Integral ABS
10r22bkd3.book Seite 70 Donnerstag, 26. Juni 2003 4:01 16

3

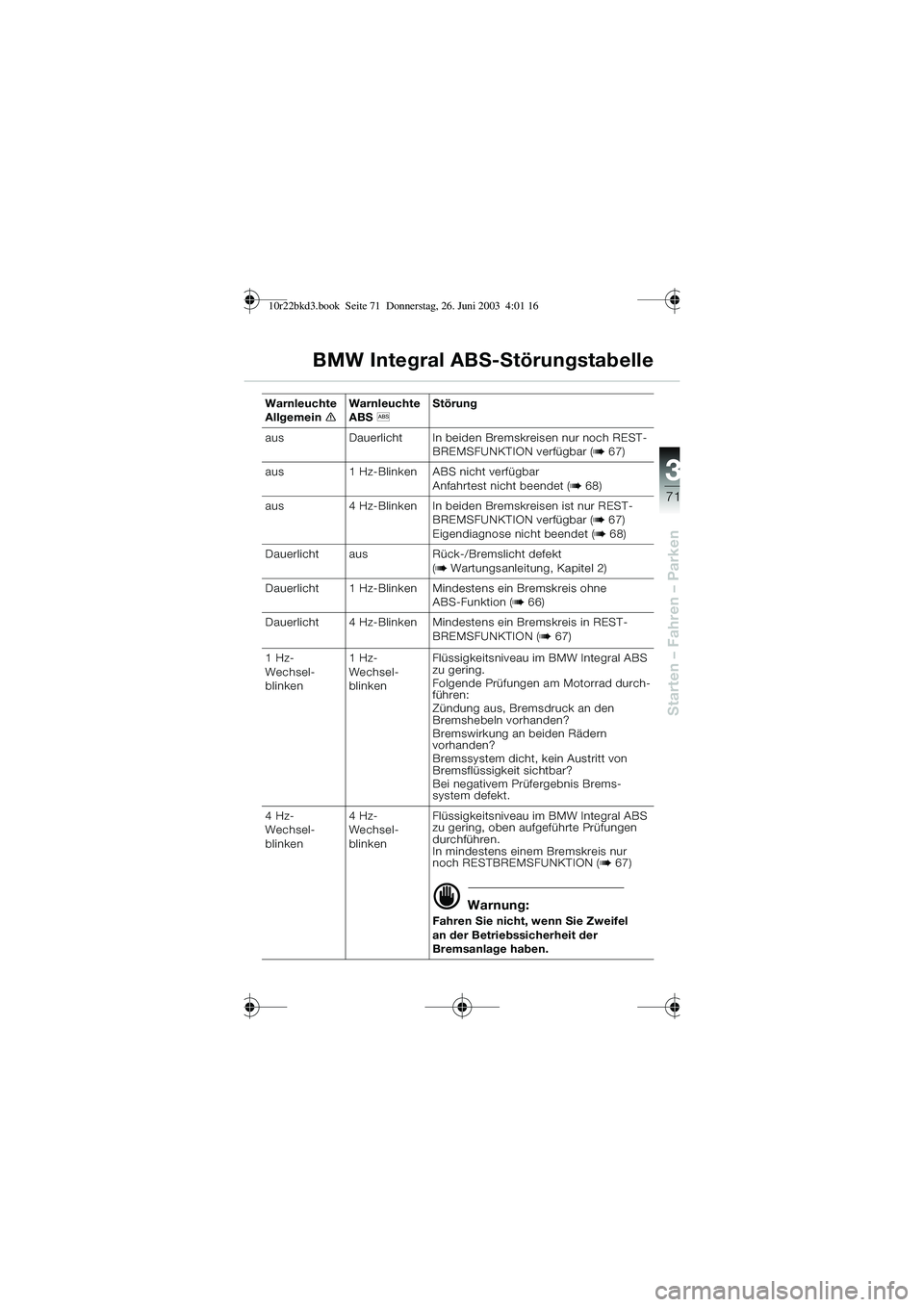

71
Starten – Fahren – Parken
BMW Integral ABS-Störungstabelle
Warnleuchte
AllgemeineWarnleuchte
ABS
l Störung
aus Dauerlicht In beiden Bremskreisen nur noch REST- BREMSFUNKTION verfügbar (
b 67)
aus 1 Hz-Blinken ABS nicht verfügbar Anfahrtest nicht beendet (
b 68)
aus 4 Hz-Blinken In beiden Bremskreisen ist nur REST- BREMSFUNKTION verfügbar (
b 67)
Eigendiagnose nicht beendet (b 68)
Dauerlicht aus Rück-/Bremslicht defekt (
b Wartungsanleitung, Kapitel 2)
Dauerlicht 1 Hz-Blinken Mindestens ein Bremskreis ohne ABS-Funktion (
b 66)
Dauerlicht 4 Hz-Blinken Mindestens ein Bremskreis in REST- BREMSFUNKTION (
b 67)
1 Hz-
Wechsel-
blinken 1 Hz-
Wechsel-
blinkenFlüssigkeitsniveau im BMW Integral ABS
zu gering.
Folgende Prüfungen am Motorrad durch-
führen:
Zündung aus, Bremsdruck an den
Bremshebeln vorhanden?
Bremswirkung an beiden Rädern
vorhanden?
Bremssystem dicht, kein Austritt von
Bremsflüssigkeit sichtbar?
Bei negativem Prüfergebnis Brems-
system defekt.
4 Hz-
Wechsel-
blinken 4 Hz-
Wechsel-
blinkenFlüssigkeitsniveau im BMW Integral ABS
zu gering, oben aufgeführte Prüfungen
durchführen.
In mindestens einem Bremskreis nur
noch RESTBREMSFUNKTION (
b 67)
d Warnung:Fahren Sie nicht, wenn Sie Zweifel
an der Betriebssicherheit der
Bremsanlage haben.
10r22bkd3.book Seite 71 Donnerstag, 26. Juni 2003 4:01 16

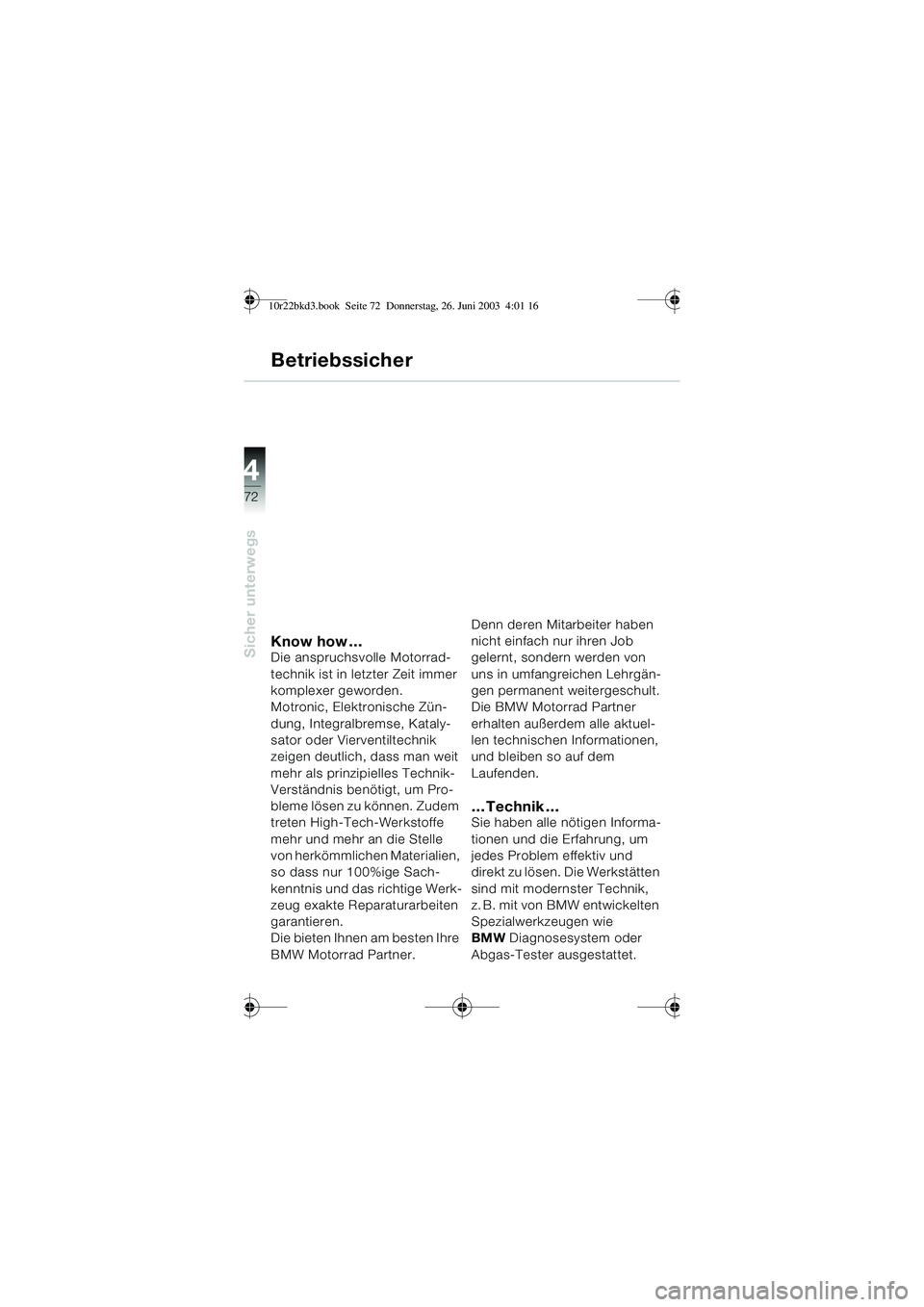

4
72
Sicher unterwegsKnow how …Die anspruchsvolle Motorrad-
technik ist in letzter Zeit immer
komplexer geworden.
Motronic, Elektronische Zün-
dung, Integralbremse, Kataly-
sator oder Vierventiltechnik
zeigen deutlich, dass man weit
mehr als prinzipielles Technik-
Verständnis benötigt, um Pro-
bleme lösen zu können. Zudem
treten High-Tech-Werkstoffe
mehr und mehr an die Stelle
von herkömmlichen Materialien,
so dass nur 100%ige Sach-
kenntnis und das richtige Werk-
zeug exakte Reparaturarbeiten
garantieren.
Die bieten Ihnen am besten Ihre
BMW Motorrad Partner.Denn deren Mitarbeiter haben
nicht einfach nur ihren Job
gelernt, sondern werden von
uns in umfangreichen Lehrgän-
gen permanent weitergeschult.
Die BMW Motorrad Partner
erhalten außerdem alle aktuel-
len technischen Informationen,
und bleiben so auf dem
Laufenden.
… Technik …Sie haben alle nötigen Informa-
tionen und die Erfahrung, um
jedes Problem effektiv und
direkt zu lösen. Die Werkstätten
sind mit modernster Technik,
z. B. mit von BMW entwickelten
Spezialwerkzeugen wie
BMW
Diagnosesystem oder
Abgas-Tester ausgestattet.
Betriebssicher
10r22bkd3.book Seite 72 Donnerstag, 26. Juni 2003 4:01 16

4

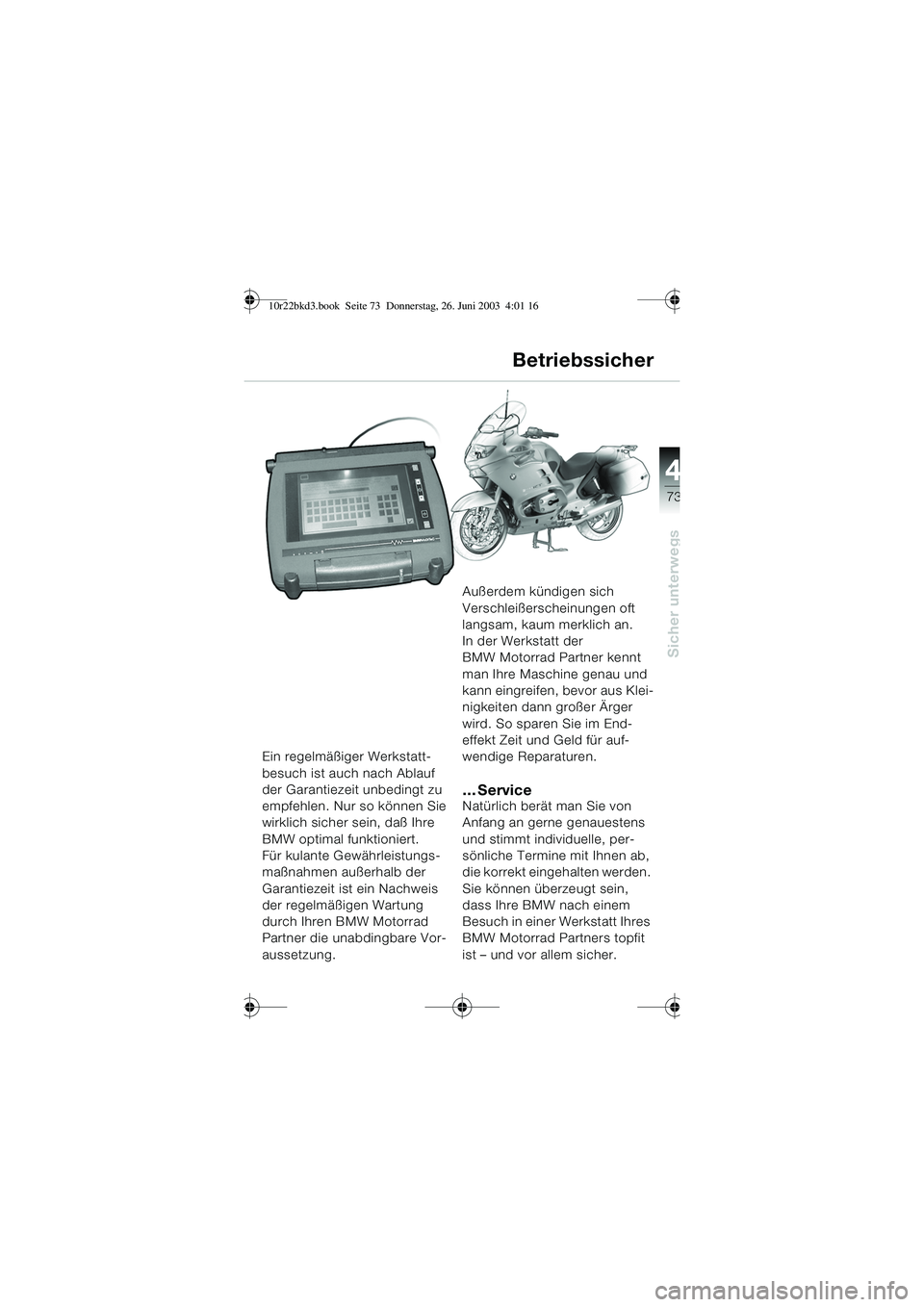

73
Sicher unterwegs
Ein regelmäßiger Werkstatt-
besuch ist auch nach Ablauf
der Garantiezeit unbedingt zu
empfehlen. Nur so können Sie
wirklich sicher sein, daß Ihre
BMW optimal funktioniert.
Für kulante Gewährleistungs-
maßnahmen außerhalb der
Garantiezeit ist ein Nachweis
der regelmäßigen Wartung
durch Ihren BMW Motorrad
Partner die unabdingbare Vor-
aussetzung.Außerdem kündigen sich
Verschleißerscheinungen oft
langsam, kaum merklich an.
In der Werkstatt der
BMW Motorrad Partner kennt
man Ihre Maschine genau und
kann eingreifen, bevor aus Klei-
nigkeiten dann großer Ärger
wird. So sparen Sie im End-
effekt Zeit und Geld für auf-
wendige Reparaturen.
…ServiceNatürlich berät man Sie von
Anfang an gerne genauestens
und stimmt individuelle, per-
sönliche Termine mit Ihnen ab,
die korrekt eingehalten werden.
Sie können überzeugt sein,
dass Ihre BMW nach einem
Besuch in einer Werkstatt Ihres
BMW Motorrad Partners topfit
ist – und vor allem sicher.
Betriebssicher
10r22bkd3.book Seite 73 Donnerstag, 26. Juni 2003 4:01 16

4

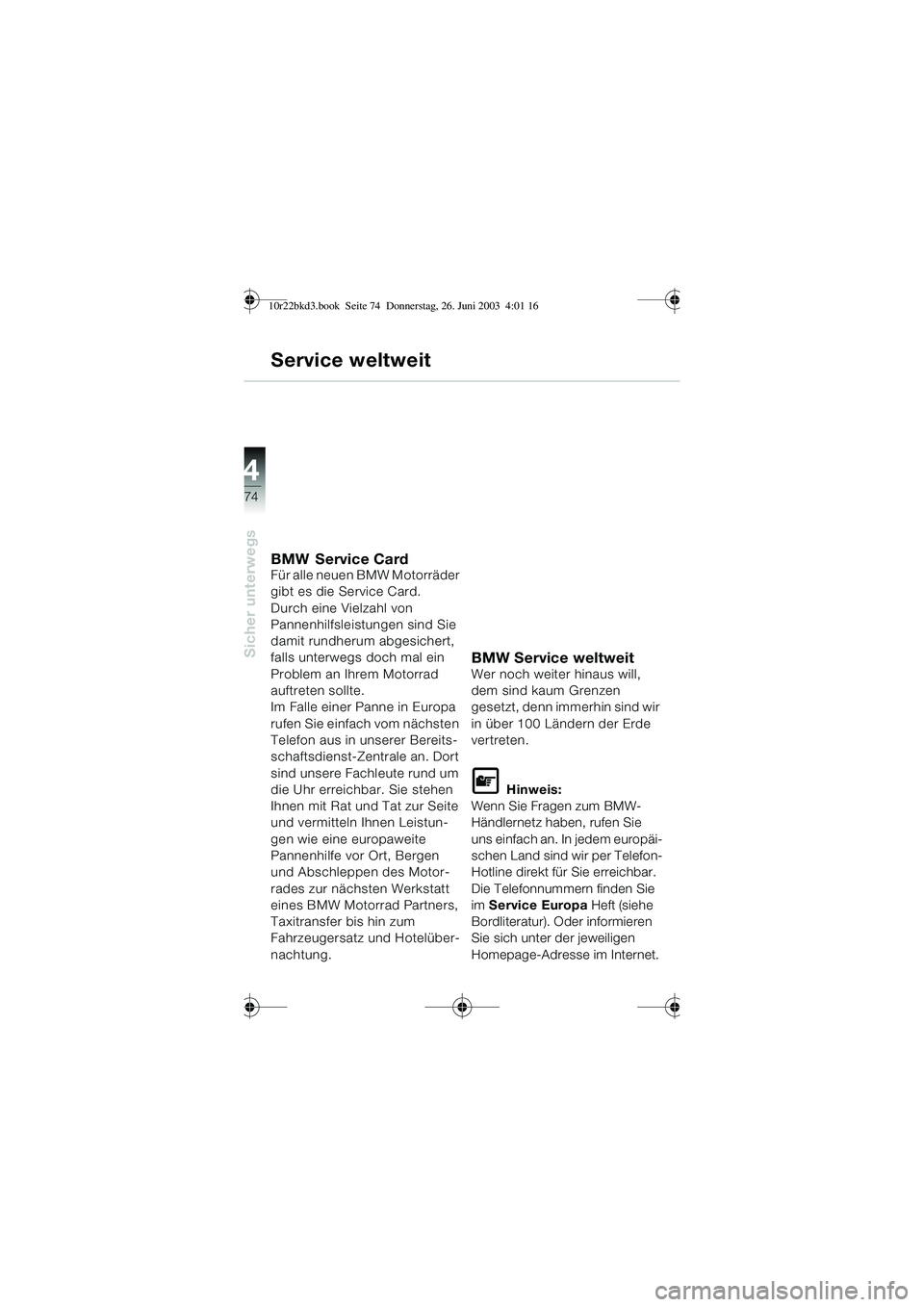

74
Sicher unterwegs
Service weltweit
BMW Service CardFür alle neuen BMW Motorräder
gibt es die Service Card.
Durch eine Vielzahl von
Pannenhilfsleistungen sind Sie
damit rundherum abgesichert,
falls unterwegs doch mal ein
Problem an Ihrem Motorrad
auftreten sollte.
Im Falle einer Panne in Europa
rufen Sie einfach vom nächsten
Telefon aus in unserer Bereits-
schaftsdienst-Zentrale an. Dort
sind unsere Fachleute rund um
die Uhr erreichbar. Sie stehen
Ihnen mit Rat und Tat zur Seite
und vermitteln Ihnen Leistun-
gen wie eine europaweite
Pannenhilfe vor Ort, Bergen
und Abschleppen des Motor-
rades zur nächsten Werkstatt
eines BMW Motorrad Partners,
Taxitransfer bis hin zum
Fahrzeugersatz und Hotelüber-
nachtung.
BMW Service weltweitWer noch weiter hinaus will,
dem sind kaum Grenzen
gesetzt, denn immerhin sind wir
in über 100 Ländern der Erde
vertreten.
L Hinweis:
Wenn Sie Fragen zum BMW-
Händlernetz haben, rufen Sie
uns einfach an. In jedem europäi-
schen Land sind wir per Telefon-
Hotline direkt für Sie erreichbar.
Die Telefonnummern finden Sie
im Service Europa Heft (siehe
Bordliteratur). Oder informieren
Sie sich unter der jeweiligen
Homepage-Adresse im Internet.
10r22bkd3.book Seite 74 Donnerstag, 26. Juni 2003 4:01 16

4

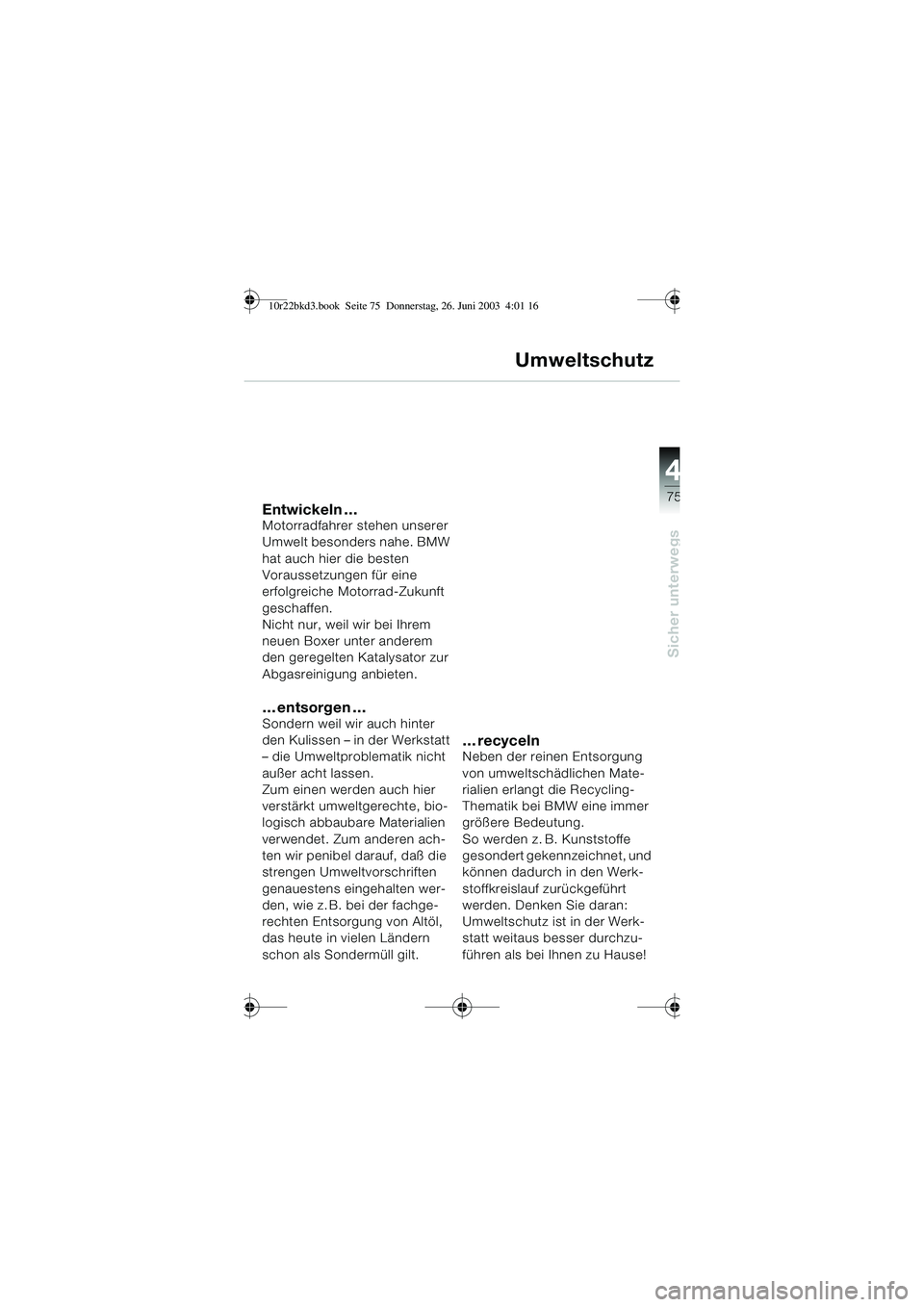

75
Sicher unterwegs
Umweltschutz
Entwickeln …Motorradfahrer stehen unserer
Umwelt besonders nahe. BMW
hat auch hier die besten
Voraussetzungen für eine
erfolgreiche Motorrad-Zukunft
geschaffen.
Nicht nur, weil wir bei Ihrem
neuen Boxer unter anderem
den geregelten Katalysator zur
Abgasreinigung anbieten.
…entsorgen…Sondern weil wir auch hinter
den Kulissen – in der Werkstatt
– die Umweltproblematik nicht
außer acht lassen.
Zum einen werden auch hier
verstärkt umweltgerechte, bio-
logisch abbaubare Materialien
verwendet. Zum anderen ach-
ten wir penibel darauf, daß die
strengen Umweltvorschriften
genauestens eingehalten wer-
den, wie z. B. bei der fachge-
rechten Entsorgung von Altöl,
das heute in vielen Ländern
schon als Sondermüll gilt.
… recycelnNeben der reinen Entsorgung
von umweltschädlichen Mate-
rialien erlangt die Recycling-
Thematik bei BMW eine immer
größere Bedeutung.
So werden z. B. Kunststoffe
gesondert gekennzeichnet, und
können dadurch in den Werk-
stoffkreislauf zurückgeführt
werden. Denken Sie daran:
Umweltschutz ist in der Werk-
statt weitaus besser durchzu-
führen als bei Ihnen zu Hause!
10r22bkd3.book Seite 75 Donnerstag, 26. Juni 2003 4:01 16

4

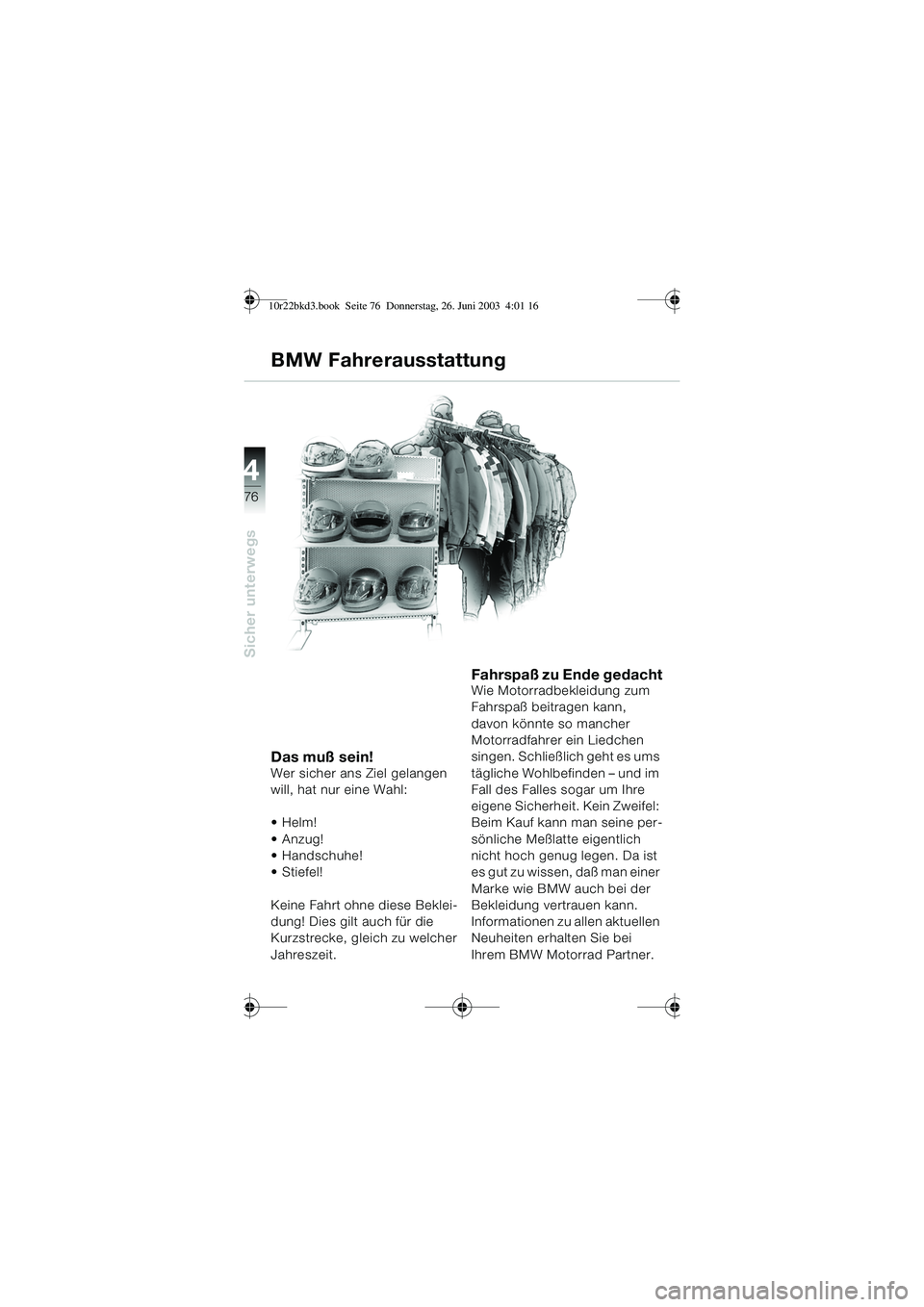

76
Sicher unterwegs
Das muß sein!Wer sicher ans Ziel gelangen
will, hat nur eine Wahl:
Helm!
 Anzug!
 Handschuhe!
Stiefel!
Keine Fahrt ohne diese Beklei-
dung! Dies gilt auch für die
Kurzstrecke, gleich zu welcher
Jahreszeit.
Fahrspaß zu Ende gedachtWie Motorradbekleidung zum
Fahrspaß beitragen kann,
davon könnte so mancher
Motorradfahrer ein Liedchen
singen. Schließlich geht es ums
tägliche Wohlbefinden – und im
Fall des Falles sogar um Ihre
eigene Sicherheit. Kein Zweifel:
Beim Kauf kann man seine per-
sönliche Meßlatte eigentlich
nicht hoch genug legen. Da ist
es gut zu wissen, daß man einer
Marke wie BMW auch bei der
Bekleidung vertrauen kann.
Informationen zu allen aktuellen
Neuheiten erhalten Sie bei
Ihrem BMW Motorrad Partner.
BMW Fahrerausstattung
10r22bkd3.book Seite 76 Donnerstag, 26. Juni 2003 4:01 16

4

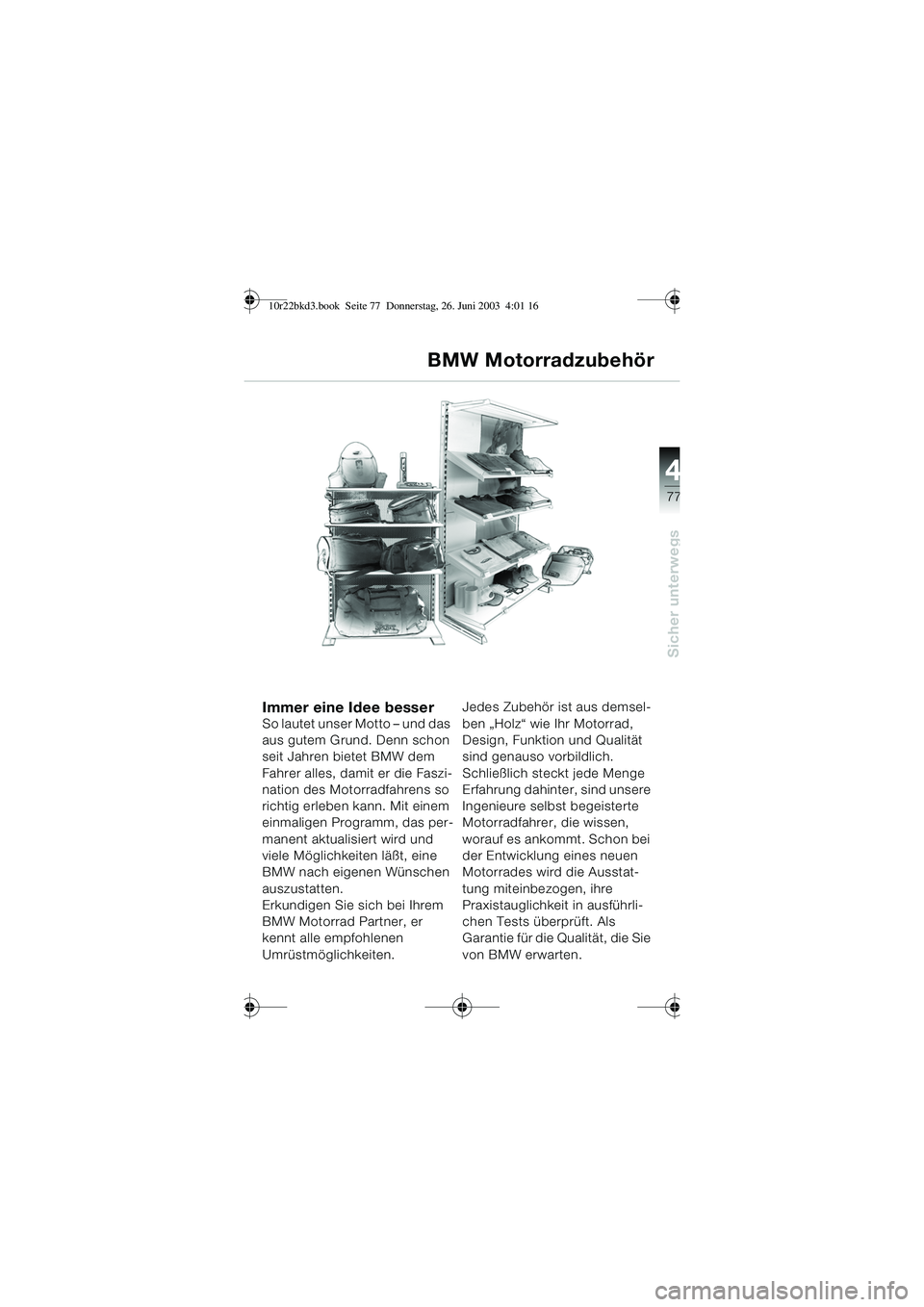

77
Sicher unterwegs
BMW Motorradzubehör
Immer eine Idee besserSo lautet unser Motto – und das
aus gutem Grund. Denn schon
seit Jahren bietet BMW dem
Fahrer alles, damit er die Faszi-
nation des Motorradfahrens so
richtig erleben kann. Mit einem
einmaligen Programm, das per-
manent aktualisiert wird und
viele Möglichkeiten läßt, eine
BMW nach eigenen Wünschen
auszustatten.
Erkundigen Sie sich bei Ihrem
BMW Motorrad Partner, er
kennt alle empfohlenen
Umrüstmöglichkeiten.Jedes Zubehör ist aus demsel-
ben „Holz“ wie Ihr Motorrad,
Design, Funktion und Qualität
sind genauso vorbildlich.
Schließlich steckt jede Menge
Erfahrung dahinter, sind unsere
Ingenieure selbst begeisterte
Motorradfahrer, die wissen,
worauf es ankommt. Schon bei
der Entwicklung eines neuen
Motorrades wird die Ausstat-
tung miteinbezogen, ihre
Praxistauglichkeit in ausführli-
chen Tests überprüft. Als
Garantie für die Qualität, die Sie
von BMW erwarten.
10r22bkd3.book Seite 77 Donnerstag, 26. Juni 2003 4:01 16

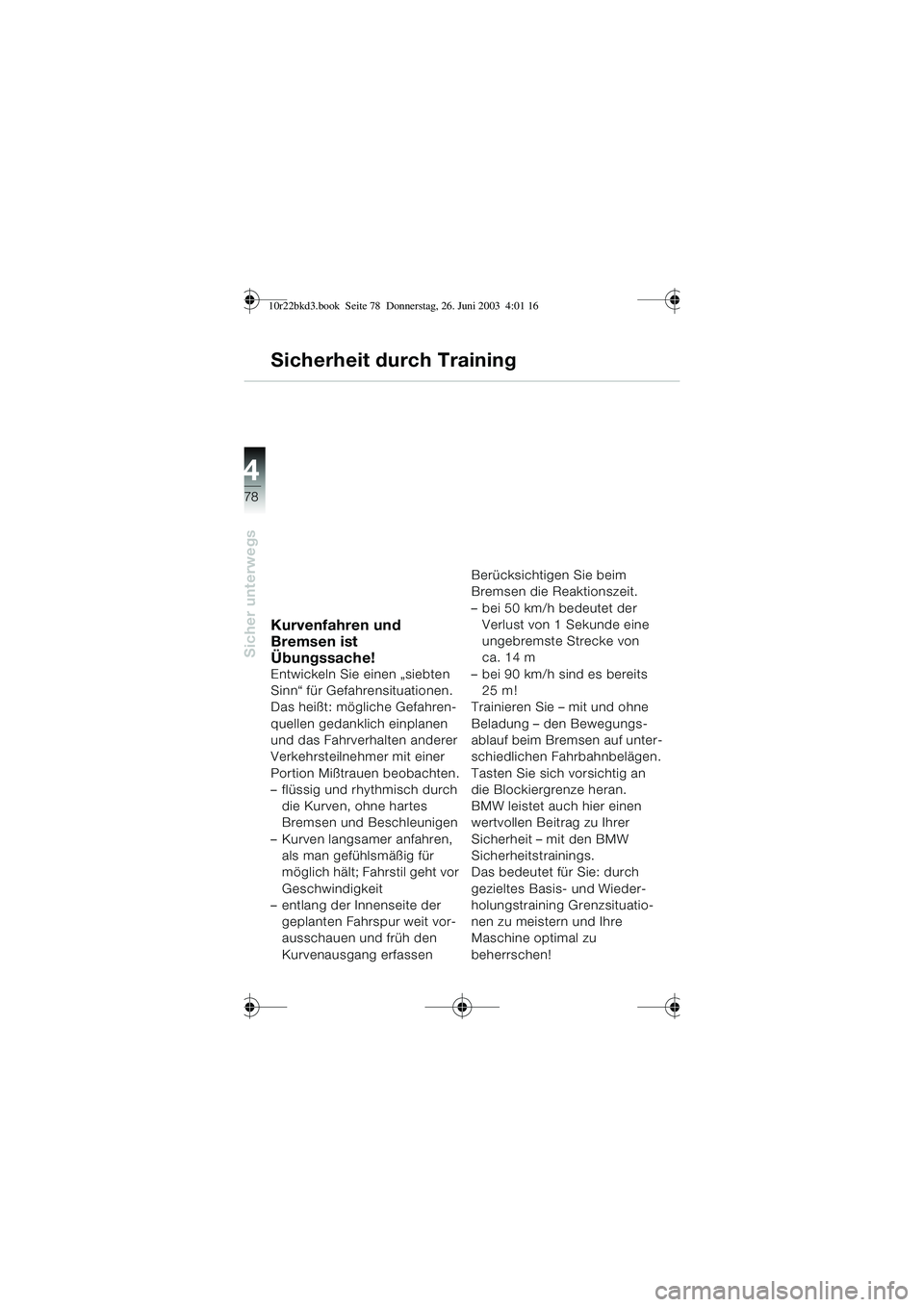

4
78
Sicher unterwegs
Sicherheit durch Training
Kurvenfahren und
Bremsen ist
Übungssache!
Entwickeln Sie einen „siebten
Sinn“ für Gefahrensituationen.
Das heißt: mögliche Gefahren-
quellen gedanklich einplanen
und das Fahrverhalten anderer
Verkehrsteilnehmer mit einer
Portion Mißtrauen beobachten.
– flüssig und rhythmisch durch die Kurven, ohne hartes
Bremsen und Beschleunigen
– Kurven langsamer anfahren, als man gefühlsmäßig für
möglich hält; Fahrstil geht vor
Geschwindigkeit
– entlang der Innenseite der
geplanten Fahrspur weit vor-
ausschauen und früh den
Kurvenausgang erfassen Berücksichtigen Sie beim
Bremsen die Reaktionszeit.
– bei 50 km/h bedeutet der
Verlust von 1 Sekunde eine
ungebremste Strecke von
ca. 14 m
– bei 90 km/h sind es bereits 25 m !
Trainieren Sie – mit und ohne
Beladung – den Bewegungs-
ablauf beim Bremsen auf unter-
schiedlichen Fahrbahnbelägen.
Tasten Sie sich vorsichtig an
die Blockiergrenze heran.
BMW leistet auch hier einen
wertvollen Beitrag zu Ihrer
Sicherheit – mit den BMW
Sicherheitstrainings.
Das bedeutet für Sie: durch
gezieltes Basis- und Wieder-
holungstraining Grenzsituatio-
nen zu meistern und Ihre
Maschine optimal zu
beherrschen!
10r22bkd3.book Seite 78 Donnerstag, 26. Juni 2003 4:01 16
