Overzicht en bediening
1

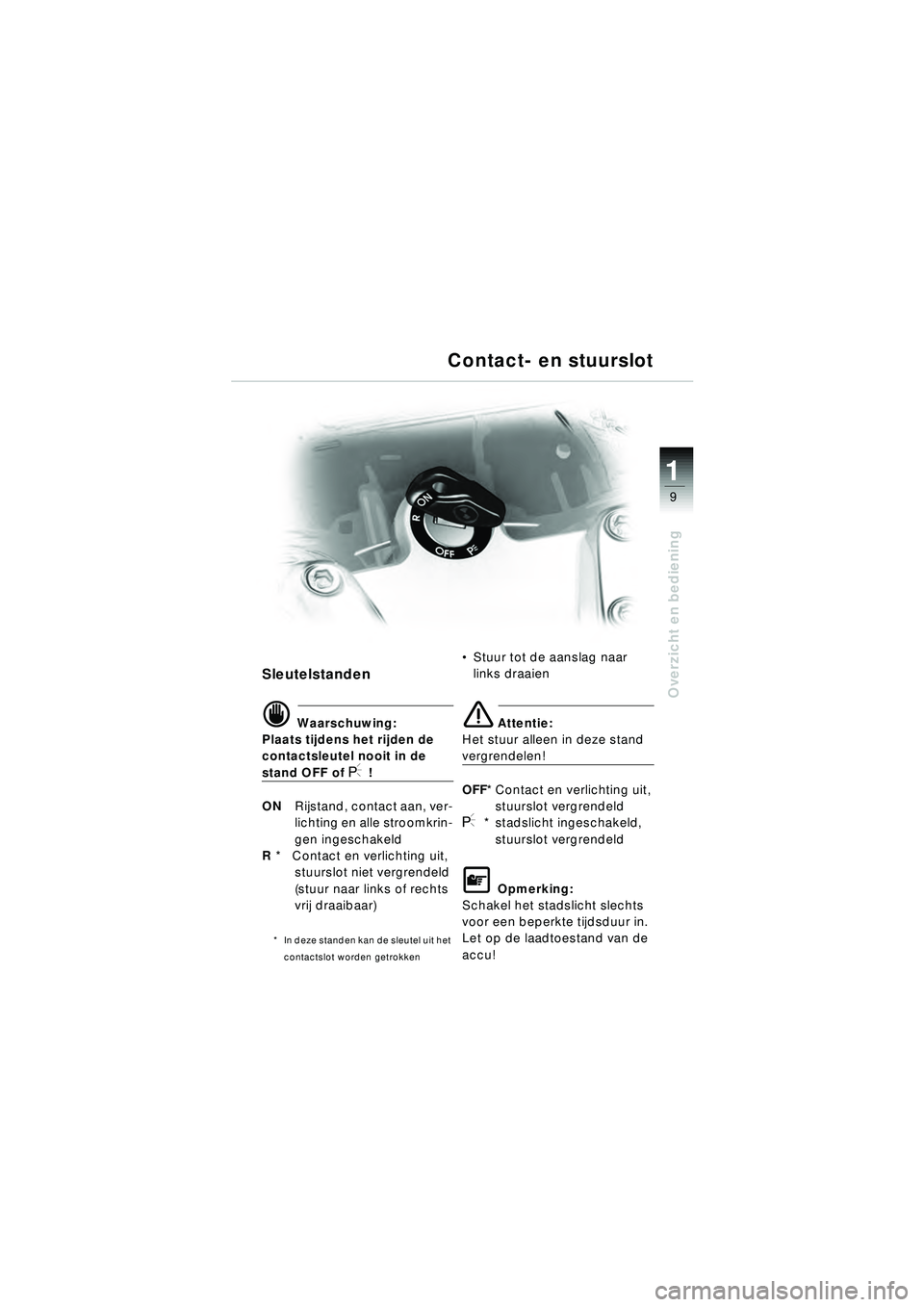

Contact- en stuurslot
Sleutelstanden
d Waarschuwing:
Plaats tijdens het rijden de
contactsleutel nooit in de
stand OFF of I !
ON Rijstand, contact aan, ver-
lichting en alle stroomkrin-
gen ingeschakeld
R * Contact en verlichting uit,
stuurslot niet vergrendeld
(stuur naar links of rechts
vrij draaibaar)
* In deze standen kan de sleutel uit het
contactslot worden getrokken
Stuur tot de aanslag naar
links draaien
\b Attentie:
Het stuur alleen in deze stand
vergrendelen!
OFF * Contact en verlichting uit,
stuurslot vergrendeld
I* stadslicht ingeschakeld, stuurslot vergrendeld
\f Opmerking:
Schakel het stadslicht slechts
voor een beperkte tijdsduur in.
Let op de laadtoestand van de
accu!
10r22bkn3.book Seite 9 Freitag, 27. Januar 2006 12:58 12

10
Overzicht en bediening
1
d Waarschuwing:
Om te voorkomen dat er lucht in
het hydraulische circuit van de
koppeling terecht kan komen:
 Stuurhendel niet verdraaien!
1 Hendel voor koude start
(toerentalverhoging) (
b 54-55)
2 Groot-/dimlichtschakelaar
FGrootlicht
GDimlicht
FLichtsignaal
3 Waarschuwingsknipperlicht-
schakelaar
SUSpeciale uitrusting
4Tuimelschakelaar voor elektri-
sche kuipruitverstelling (
b 16)
5 Afstandsbediening op stuur
voor audiosysteem
SU
(b Supplement handleiding)
6 Claxonknop
7 Richtingaanwijzerscha-
kelaar, links
Indrukken
– Richtingaanwijzers
ingeschakeld
Richtingaanwijzer uitscha-
kelen:
 Terugstelschakelaar
richtingaanwijzers 12
indrukken

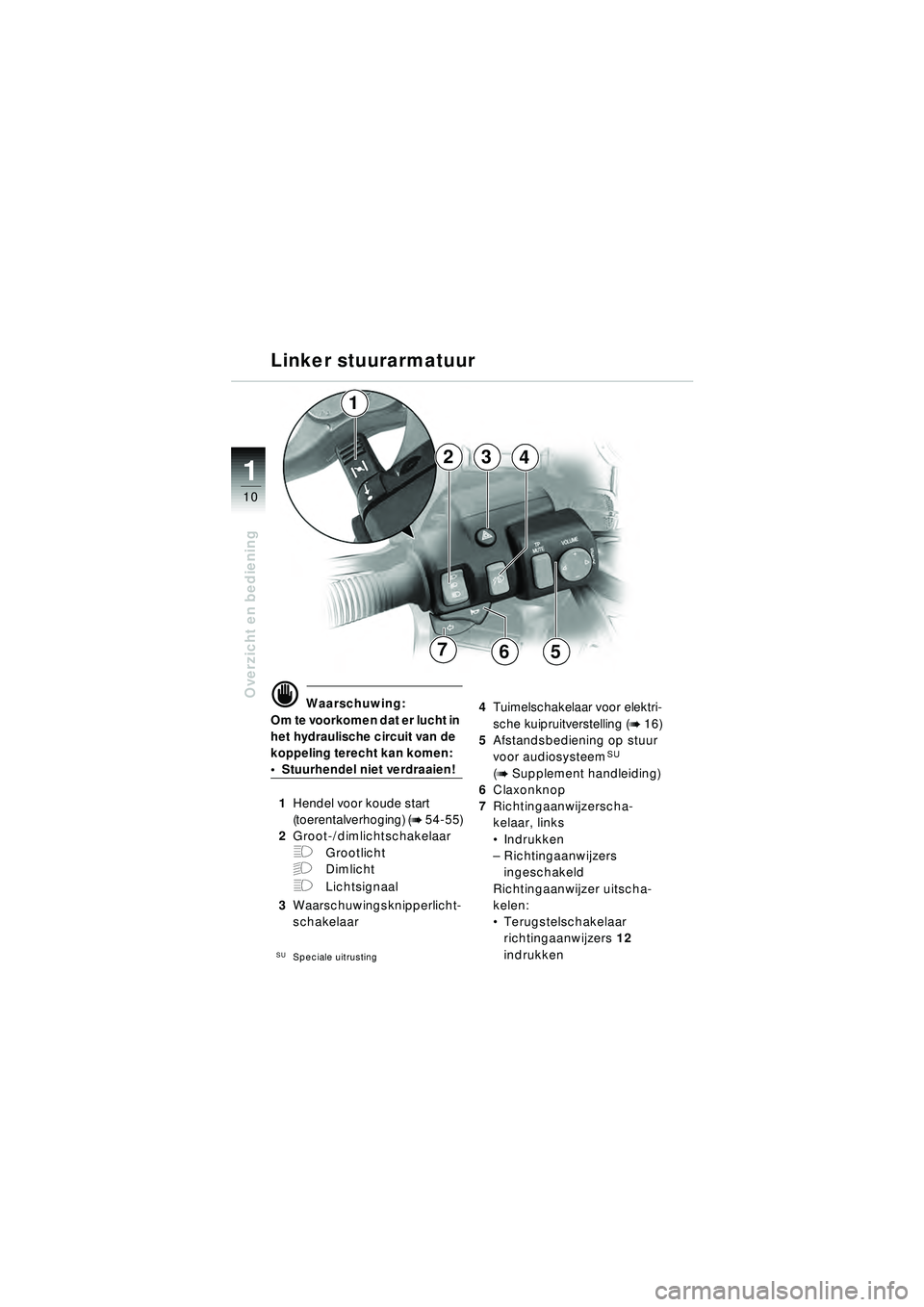

Linker stuurarmatuur
5
432
1
76
10r22bkn3.book Seite 10 Freitag, 27. Januar 2006 12:58 12

11
Overzicht en bediening
1
B
C
1112
B
C
8910
A

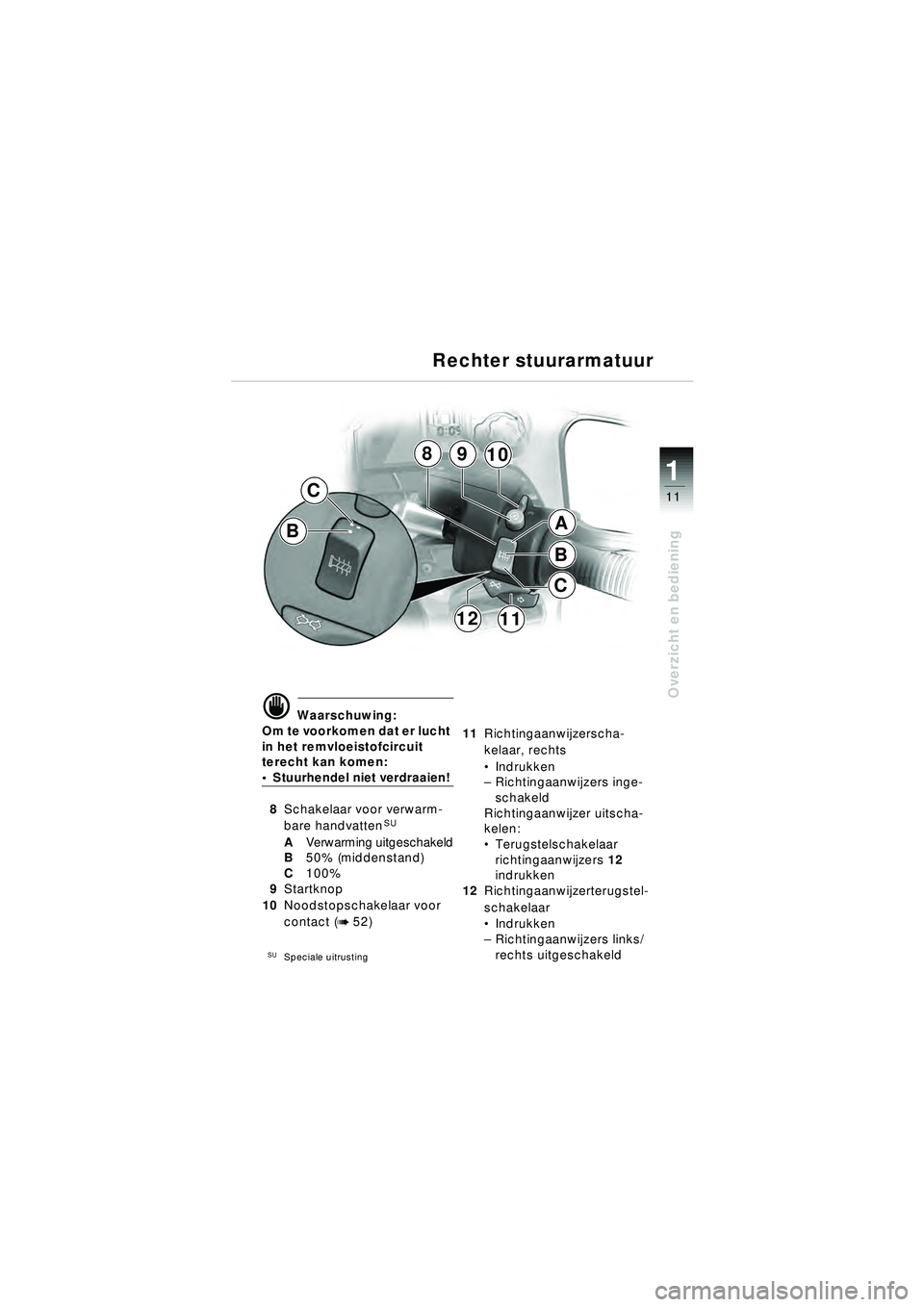

d Waarschuwing:
Om te voorkomen dat er lucht
in het remvloeistofcircuit
terecht kan komen:
 Stuurhendel niet verdraaien!
8 Schakelaar voor verwarm-
bare handvatten
SU
A Verwarming uitgeschakeld
B 50% (middenstand)
C 100%
9 Startknop
10 Noodstopschakelaar voor
contact (
b 52)
SUSpeciale uitrusting
11Richtingaanwijzerscha-
kelaar, rechts
Indrukken
– Richtingaanwijzers inge-
schakeld
Richtingaanwijzer uitscha-
kelen:
 Terugstelschakelaar
richtingaanwijzers 12
indrukken
12 Richtingaanwijzerterugstel-
schakelaar
Indrukken
– Richtingaanwijzers links/
rechts uitgeschakeld
Rechter stuurarmatuur
10r22bkn3.book Seite 11 Freitag, 27. Januar 2006 12:58 12

12
Overzicht en bediening
1
1

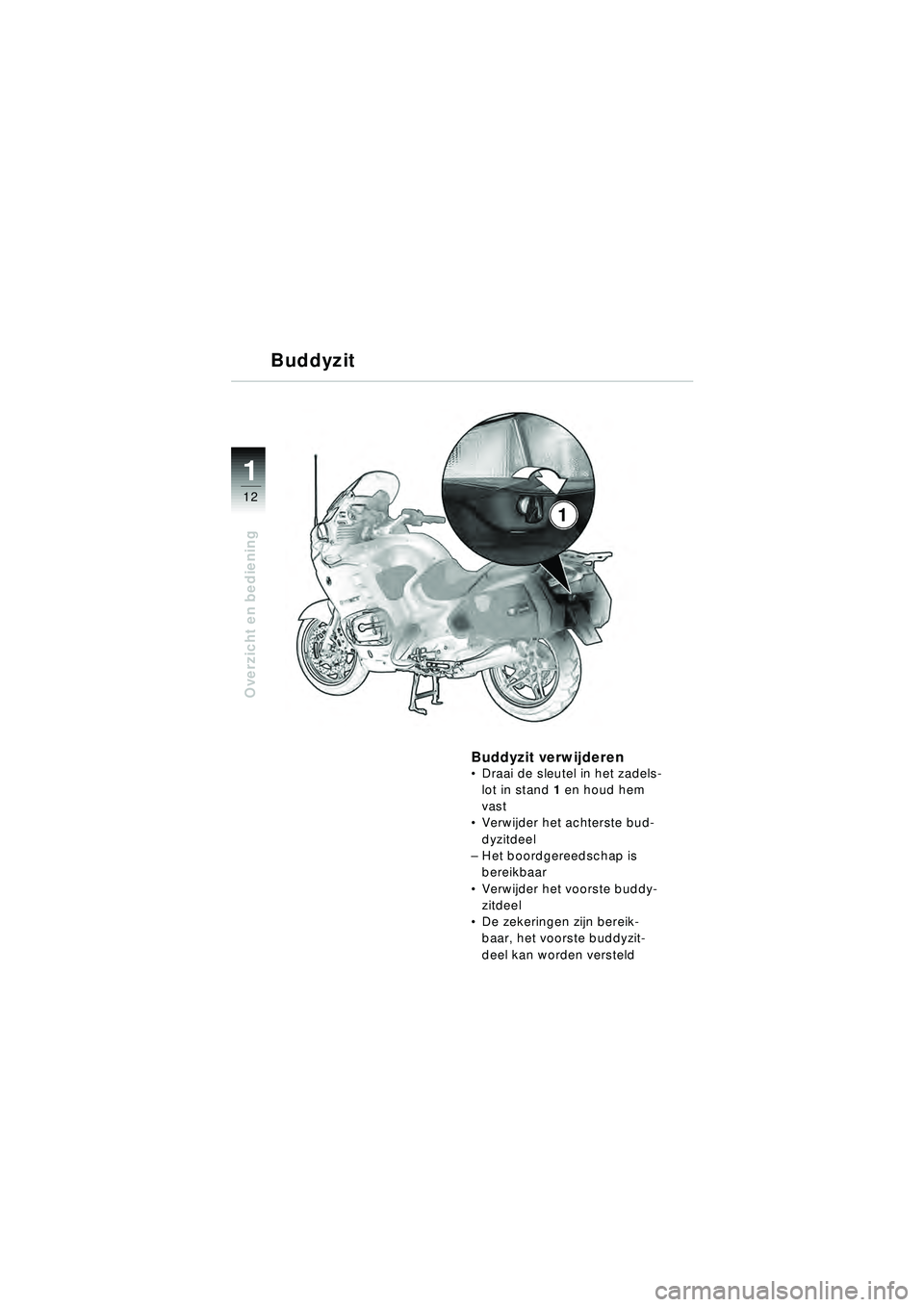

Buddyzit
Buddyzit verwijderen
Draai de sleutel in het zadels-
lot in stand 1 en houd hem
vast
 Verwijder het achterste bud-
dyzitdeel
– Het boordgereedschap is
bereikbaar
 Verwijder het voorste buddy-
zitdeel
 De zekeringen zijn bereik-
baar, het voorste buddyzit-
deel kan worden versteld
10r22bkn3.book Seite 12 Freitag, 27. Januar 2006 12:58 12

13
Overzicht en bediening
1ABC
2

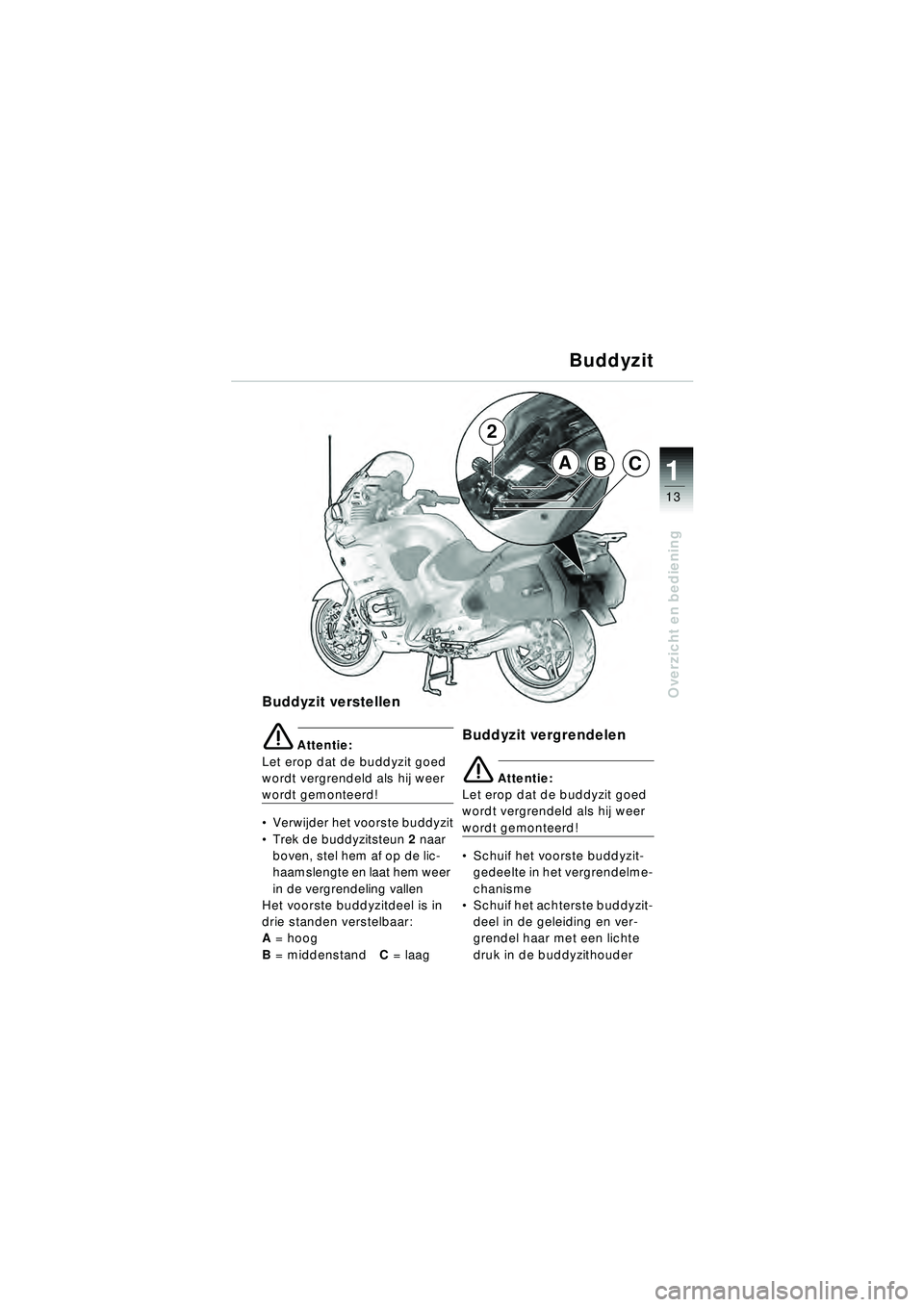

Buddyzit verstellen
\b Attentie:
Let erop dat de buddyzit goed
wordt vergrendeld als hij weer
wordt gemonteerd!
 Verwijder het voorste buddyzit
 Trek de buddyzitsteun 2 naar
boven, stel hem af op de lic-
haamslengte en laat hem weer
in de vergrendeling vallen
Het voorste buddyzitdeel is in
drie standen verstelbaar:
A = hoog
B = middenstand C = laag
Buddyzit vergrendelen
\b Attentie:
Let erop dat de buddyzit goed
wordt vergrendeld als hij weer
wordt gemonteerd!
 Schuif het voorste buddyzit-
gedeelte in het vergrendelme-
chanisme
 Schuif het achterste buddyzit-
deel in de geleiding en ver-
grendel haar met een lichte
druk in de buddyzithouder
Buddyzit
10r22bkn3.book Seite 13 Freitag, 27. Januar 2006 12:58 12

14
Overzicht en bediening
1

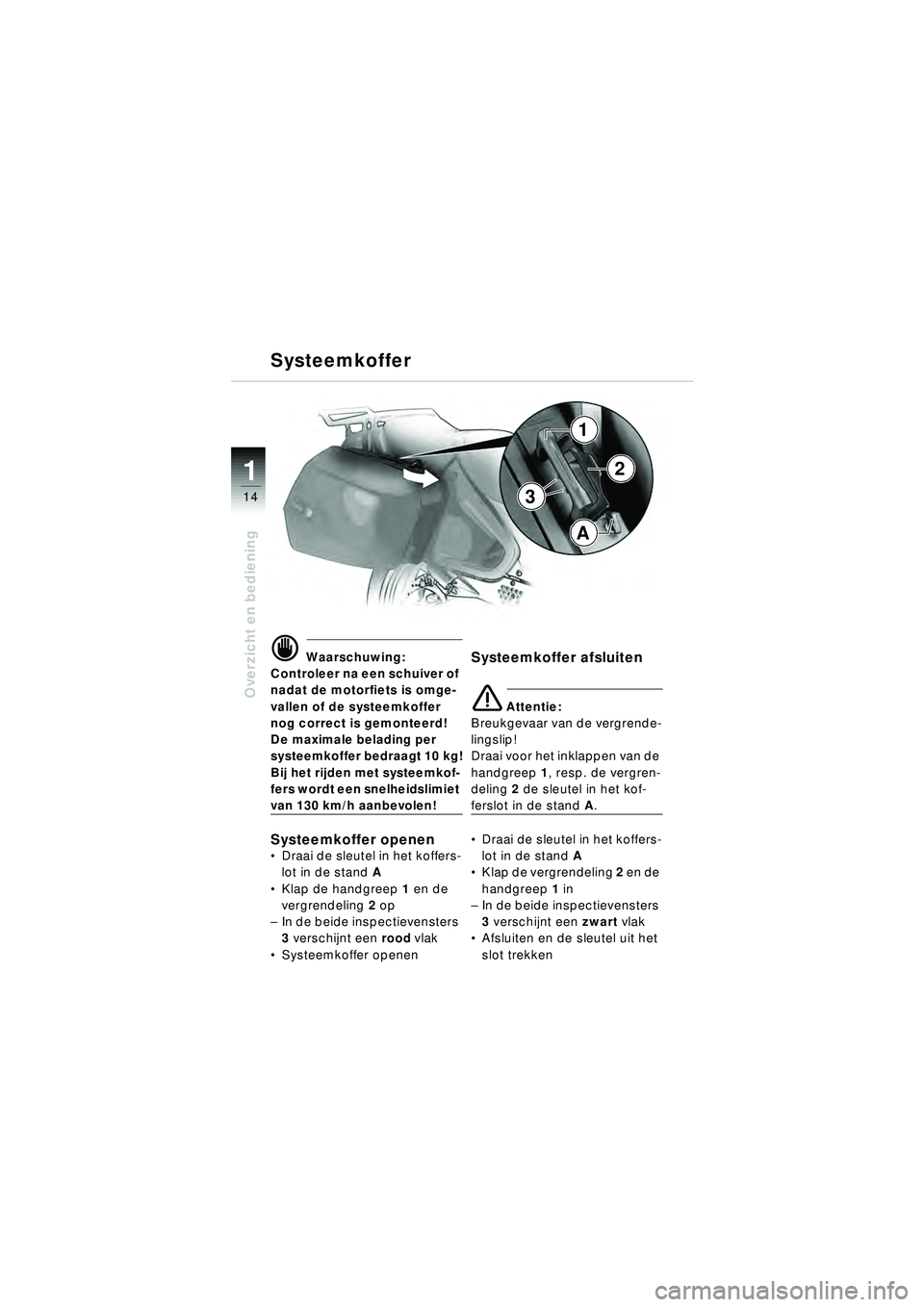

Systeemkoffer
d Waarschuwing:
Controleer na een schuiver of
nadat de motorfiets is omge-
vallen of de systeemkoffer
nog correct is gemonteerd!
De maximale belading per
systeemkoffer bedraagt 10 kg!
Bij het rijden met systeemkof-
fers wordt een snelheidslimiet
van 130 km/h aanbevolen!
Systeemkoffer openen
 Draai de sleutel in het koffers-
lot in de stand A
 Klap de handgreep 1 en de
vergrendeling 2 op
– In de beide inspectievensters
3 verschijnt een rood
vlak
 Systeemkoffer openen
Systeemkoffer afsluiten
\b Attentie:
Breukgevaar van de vergrende-
lingslip!
Draai voor het inklappen van de
handgreep 1, resp. de vergren-
deling 2 de sleutel in het kof-
ferslot in de stand A.
 Draai de sleutel in het koffers-
lot in de stand A
 Klap de vergrendeling 2 en de
handgreep 1 in
– In de beide inspectievensters
3 verschijnt een zwart vlak
 Afsluiten en de sleutel uit het
slot trekken
3
1
2
A
10r22bkn3.book Seite 14 Freitag, 27. Januar 2006 12:58 12

15
Overzicht en bediening
1

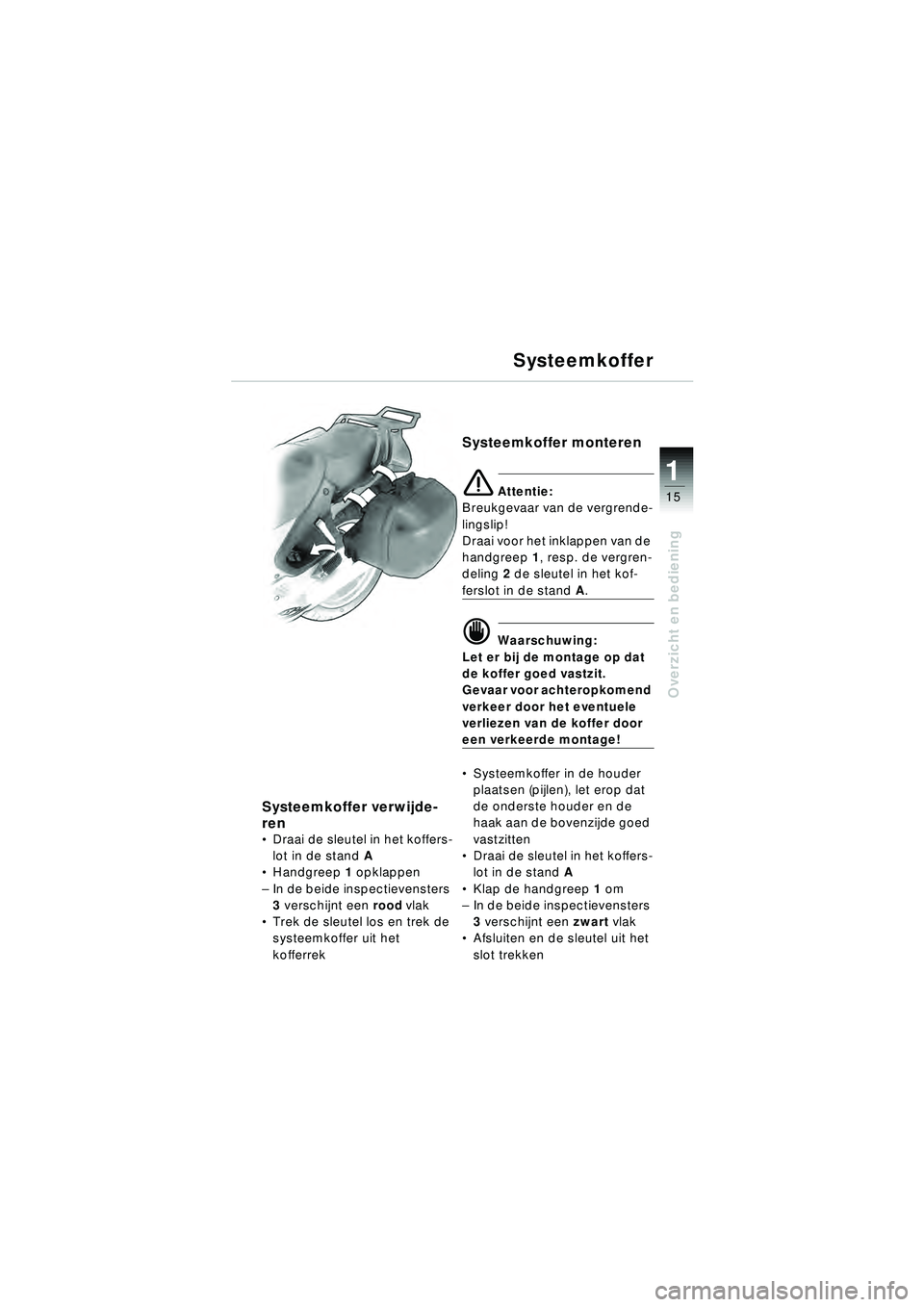

Systeemkoffer verwijde-
ren
Draai de sleutel in het koffers-
lot in de stand A
 Handgreep 1 opklappen
– In de beide inspectievensters
3 verschijnt een rood
vlak
 Trek de sleutel los en trek de
systeemkoffer uit het
kofferrek
Systeemkoffer monteren
\b Attentie:
Breukgevaar van de vergrende-
lingslip!
Draai voor het inklappen van de
handgreep 1, resp. de vergren-
deling 2 de sleutel in het kof-
ferslot in de stand A.
d Waarschuwing:
Let er bij de montage op dat
de koffer goed vastzit.
Gevaar voor achteropkomend
verkeer door het eventuele
verliezen van de koffer door
een verkeerde montage!
 Systeemkoffer in de houder
plaatsen (pijlen), let erop dat
de onderste houder en de
haak aan de bovenzijde goed
vastzitten
 Draai de sleutel in het koffers-
lot in de stand A
 Klap de handgreep 1 om
– In de beide inspectievensters
3 verschijnt een zwart vlak
 Afsluiten en de sleutel uit het
slot trekken
Systeemkoffer
10r22bkn3.book Seite 15 Freitag, 27. Januar 2006 12:58 12

16
Overzicht en bediening
1
2
A
B
A
B
1

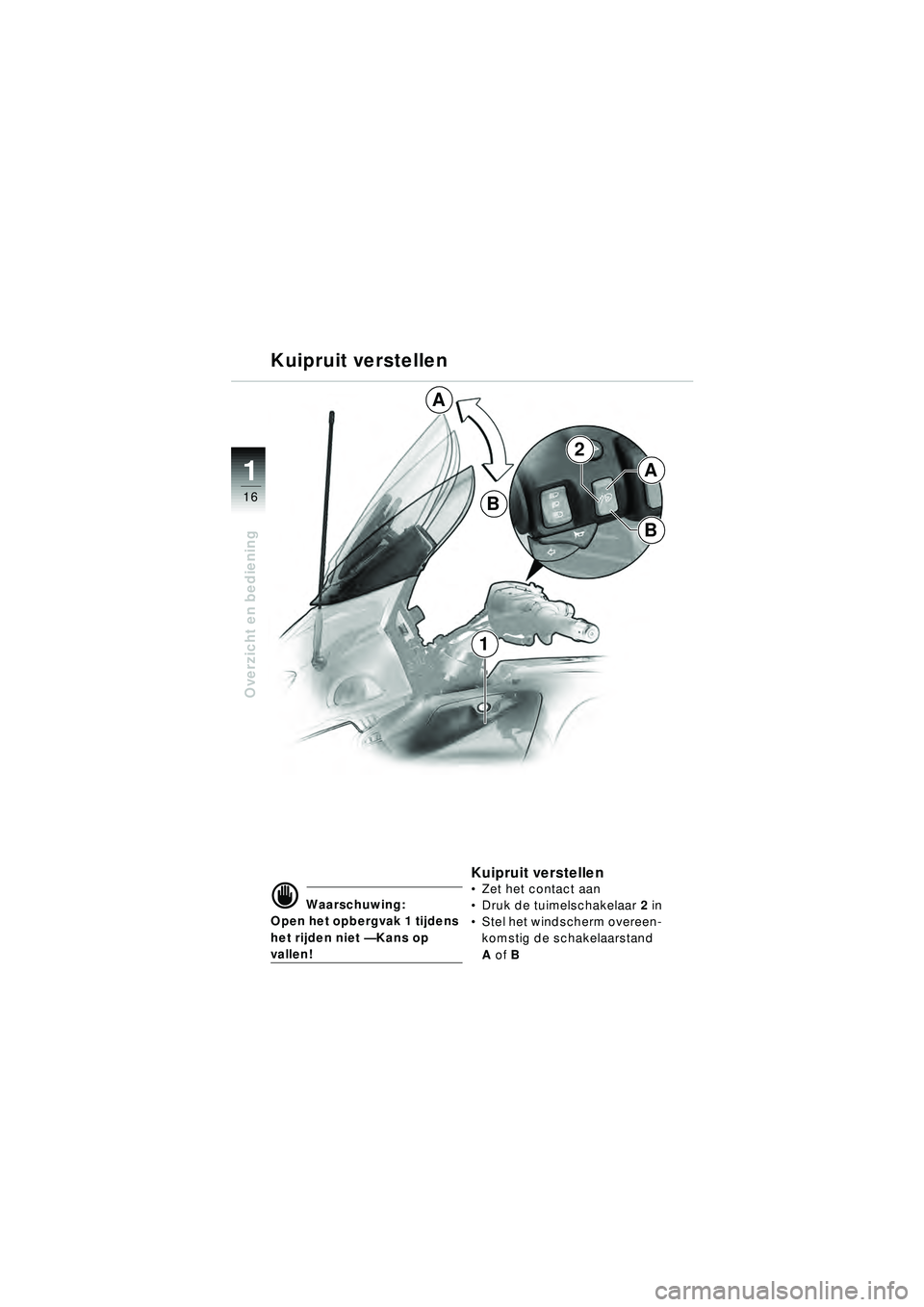

Kuipruit verstellen
d Waarschuwing:
Open het opbergvak 1 tijdens
het rijden niet — Kans op
vallen!
Kuipruit verstellenZet het contact aan
 Druk de tuimelschakelaar 2 in
 Stel het windscherm overeen-
komstig de schakelaarstand
A of B
10r22bkn3.book Seite 16 Freitag, 27. Januar 2006 12:58 12

17
Overzicht en bediening
1

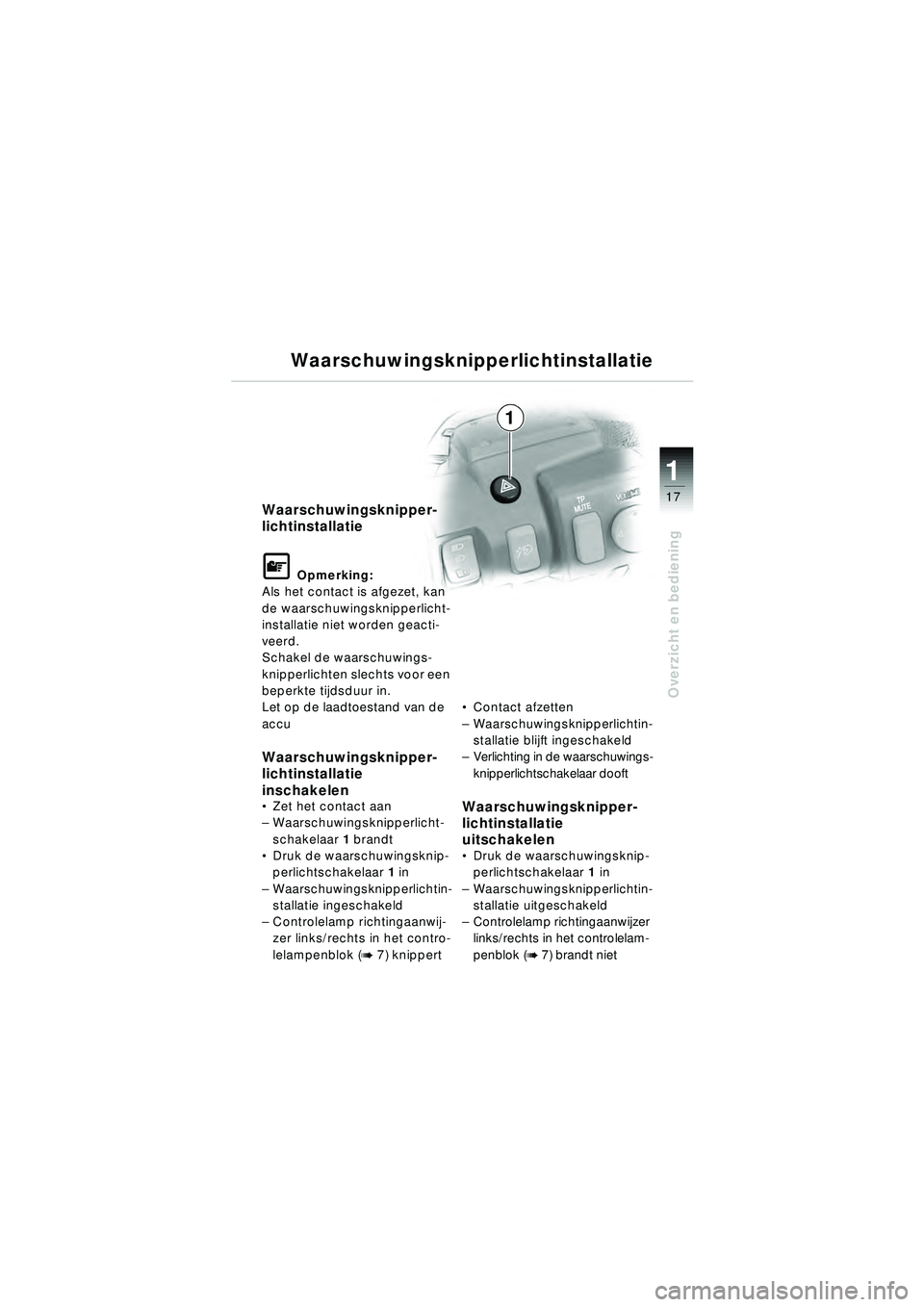

Waarschuwingsknipper-
lichtinstallatie
\f Opmerking:
Als het contact is afgezet, kan
de waarschuwingsknipperlicht-
installatie niet worden geacti-
veerd.
Schakel de waarschuwings-
knipperlichten slechts voor een
beperkte tijdsduur in.
Let op de laadtoestand van de
accu
Waarschuwingsknipper-
lichtinstallatie
inschakelen
 Zet het contact aan
– Waarschuwingsknipperlicht-
schakelaar 1 brandt
 Druk de waarschuwingsknip-
perlichtschakelaar 1 in
– Waarschuwingsknipperlichtin-
stallatie ingeschakeld
– Controlelamp richtingaanwij-
zer links/rechts in het contro-
lelampenblok (
b 7) knippert
Contact afzetten
– Waarschuwingsknipperlichtin-
stallatie blijft ingeschakeld
– Verlichting in de waarschuwings-
knipperlichtschakelaar dooft
Waarschuwingsknipper-
lichtinstallatie
uitschakelen
Druk de waarschuwingsknip-
perlichtschakelaar 1 in
– Waarschuwingsknipperlichtin-
stallatie uitgeschakeld
– Controlelamp richtingaanwijzer
links/rechts in het controlelam-
penblok (
b 7) brandt niet
Waarschuwingsknipperlichtinstallatie
1
10r22bkn3.book Seite 17 Freitag, 27. Januar 2006 12:58 12

2
18
Veiligheidscontrole
Controlelijst

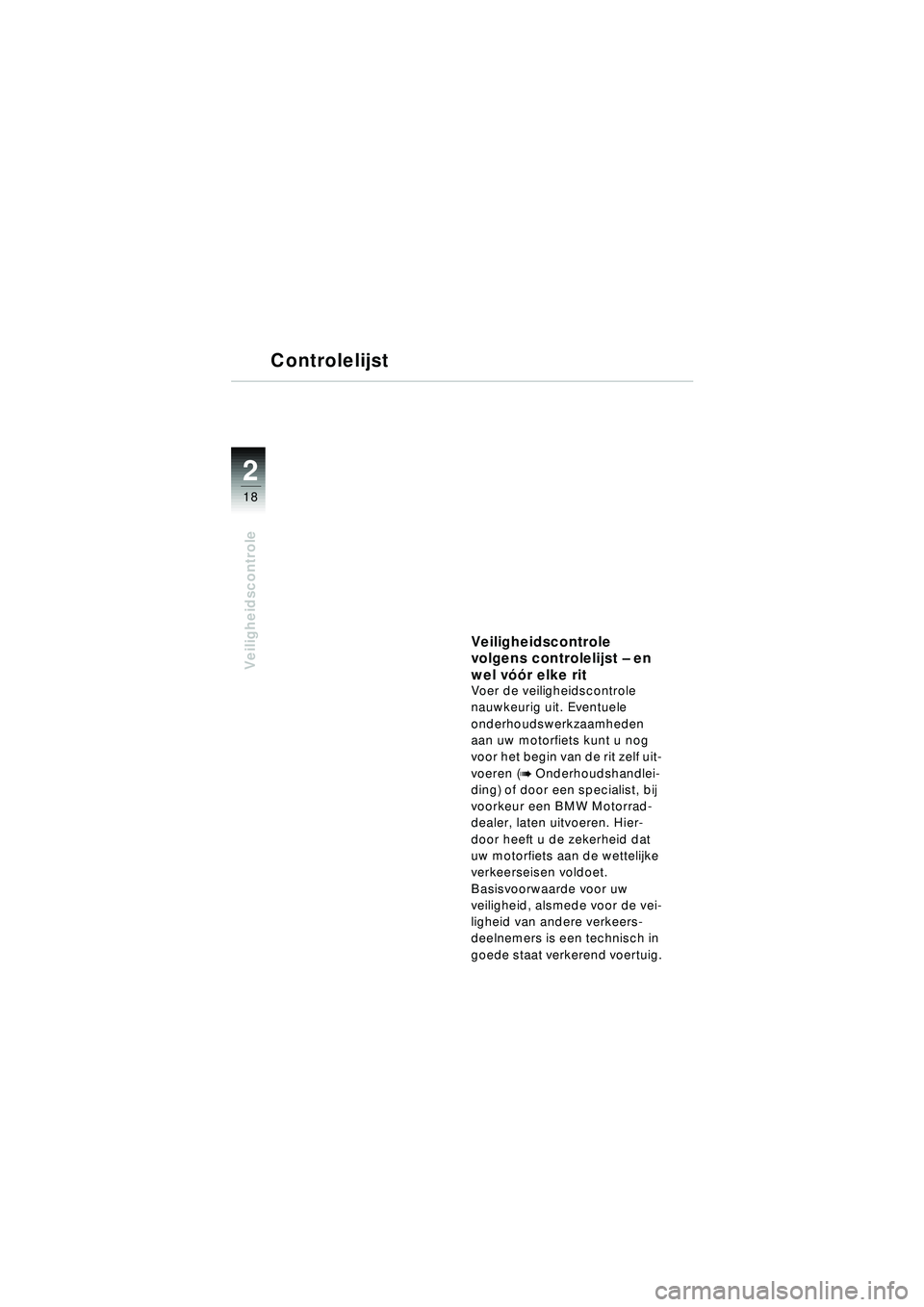

Veiligheidscontrole
volgens controlelijst – en
wel v óór elke rit
Voer de veiligheidscontrole
nauwkeurig uit. Eventuele
onderhoudswerkzaamheden
aan uw motorfiets kunt u nog
voor het begin van de rit zelf uit-
voeren (
b Onderhoudshandlei-
ding) of door een specialist, bij
voorkeur een BMW Motorrad-
dealer, laten uitvoeren. Hier-
door heeft u de zekerheid dat
uw motorfiets aan de wettelijke
verkeerseisen voldoet.
Basisvoorwaarde voor uw
veiligheid, alsmede voor de vei-
ligheid van andere verkeers-
deelnemers is een technisch in
goede staat verkerend voertuig.
