Veiligheidscontrole
Remsysteem - met BMW Integraal ABS

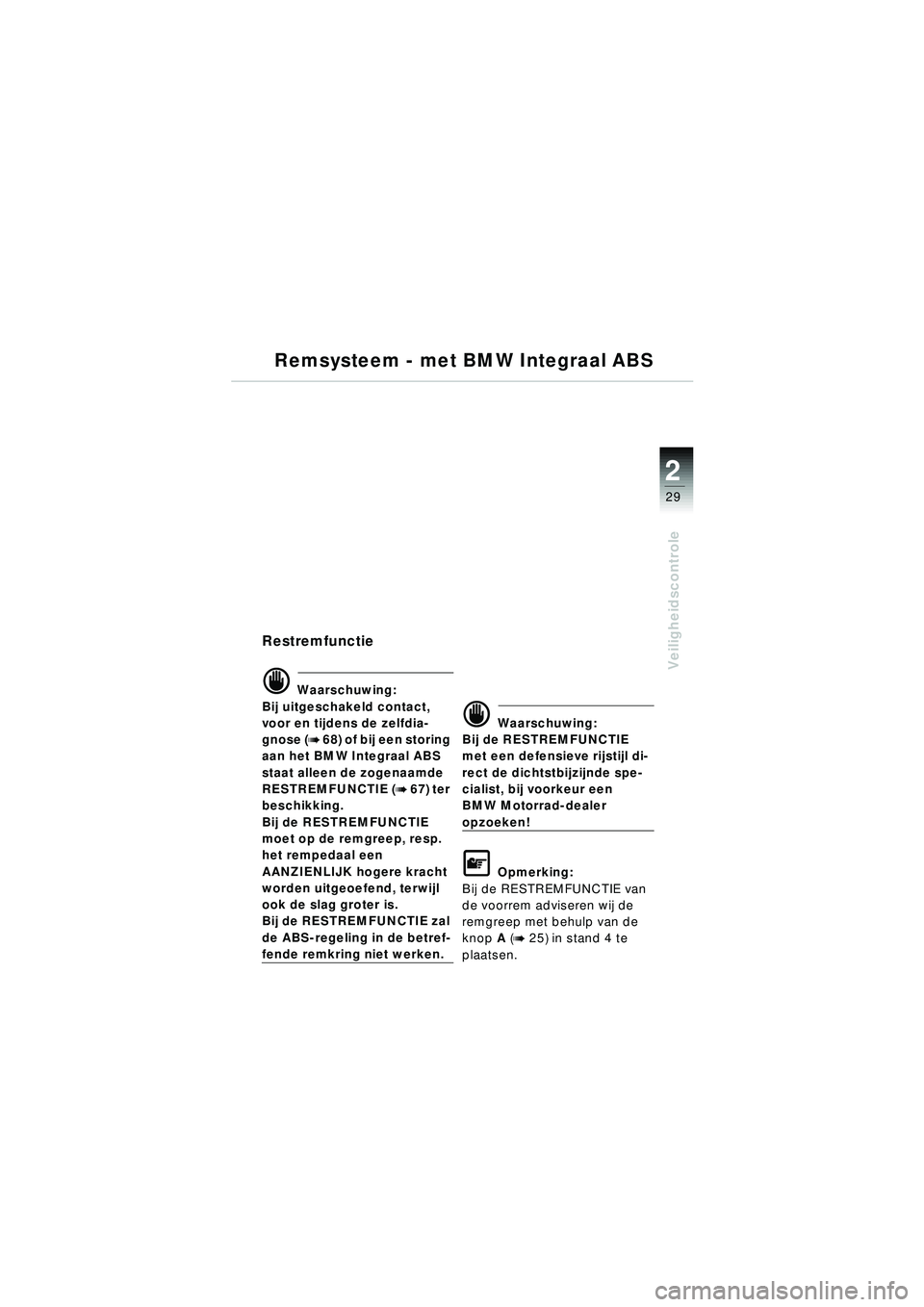

Restremfunctie
d Waarschuwing:
Bij uitgeschakeld contact,
voor en tijdens de zelfdia-
gnose (
b 68) of bij een storing
aan het BMW Integraal ABS
staat alleen de zogenaamde
RESTREMFUNCTIE (
b 67) ter
beschikking.
Bij de RESTREMFUNCTIE
moet op de remgreep, resp.
het rempedaal een
AANZIENLIJK hogere kracht
worden uitgeoefend, terwijl
ook de slag groter is.
Bij de RESTREMFUNCTIE zal
de ABS-regeling in de betref-
fende remkring niet werken.
d Waarschuwing:
Bij de RESTREMFUNCTIE
met een defensieve rijstijl di-
rect de dichtstbijzijnde spe-
cialist, bij voorkeur een
BMW Motorrad-dealer
opzoeken!
\f Opmerking:
Bij de RESTREMFUNCTIE van
de voorrem adviseren wij de
remgreep met behulp van de
knop A (
b 25) in stand 4 te
plaatsen.
10r22bkn3.book Seite 29 Freitag, 27. Januar 2006 12:58 12
Page 32 of 88
2
30
Veiligheidscontrole
MIN
Remsysteem - met BMW Integraal ABS

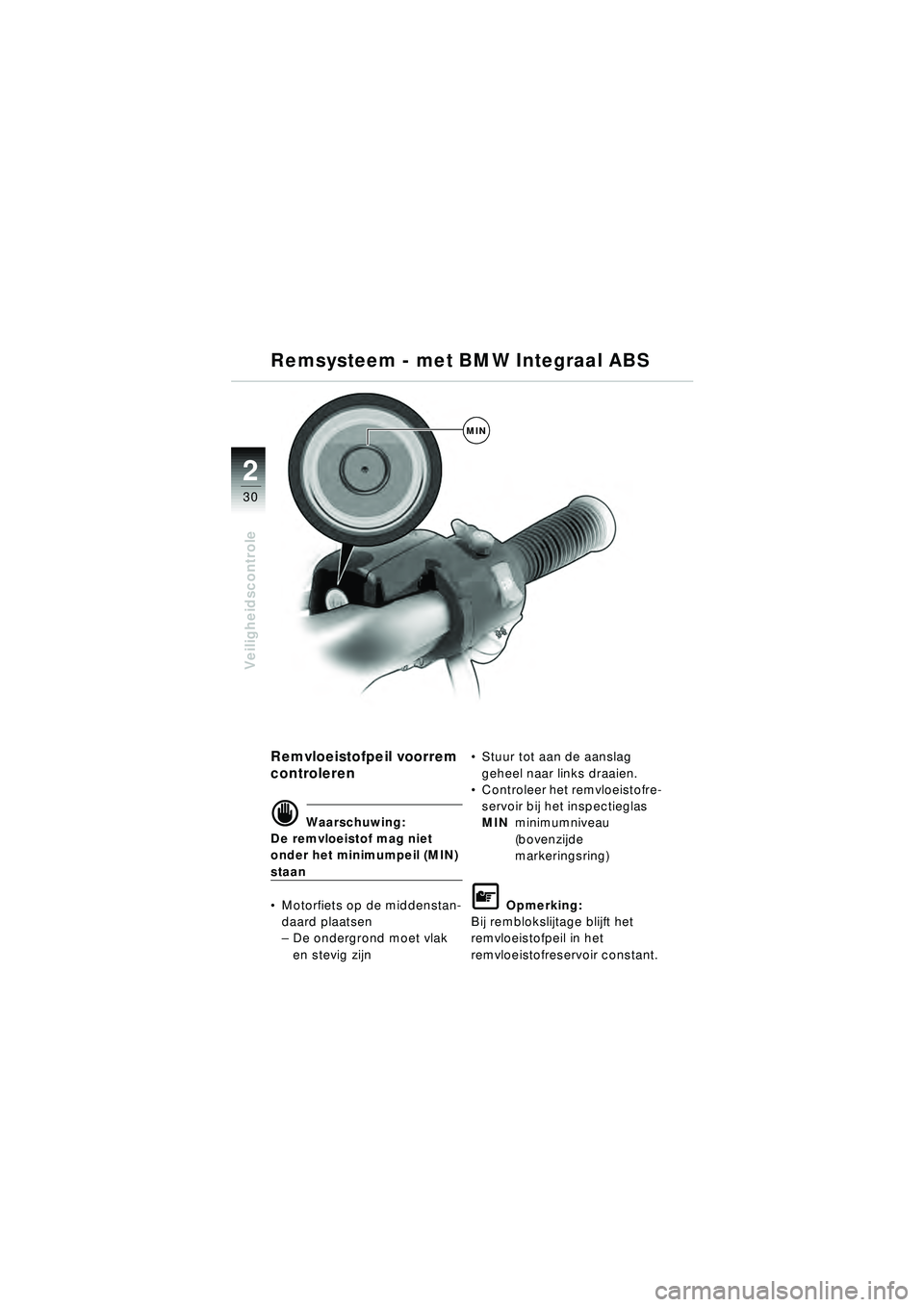

Remvloeistofpeil voorrem
controleren
d Waarschuwing:
De remvloeistof mag niet
onder het minimumpeil (MIN)
staan
Motorfiets op de middenstan-
daard plaatsen
– De ondergrond moet vlak
en stevig zijn
Stuur tot aan de aanslag
geheel naar links draaien.
Controleer het remvloeistofre-
servoir bij het inspectieglas
MIN minimumniveau
(bovenzijde
markeringsring)
\f Opmerking:
Bij remblokslijtage blijft het
remvloeistofpeil in het
remvloeistofreservoir constant.
10r22bkn3.book Seite 30 Freitag, 27. Januar 2006 12:58 12
Page 33 of 88
2
31
Veiligheidscontrole
Remsysteem - met BMW Integraal ABS

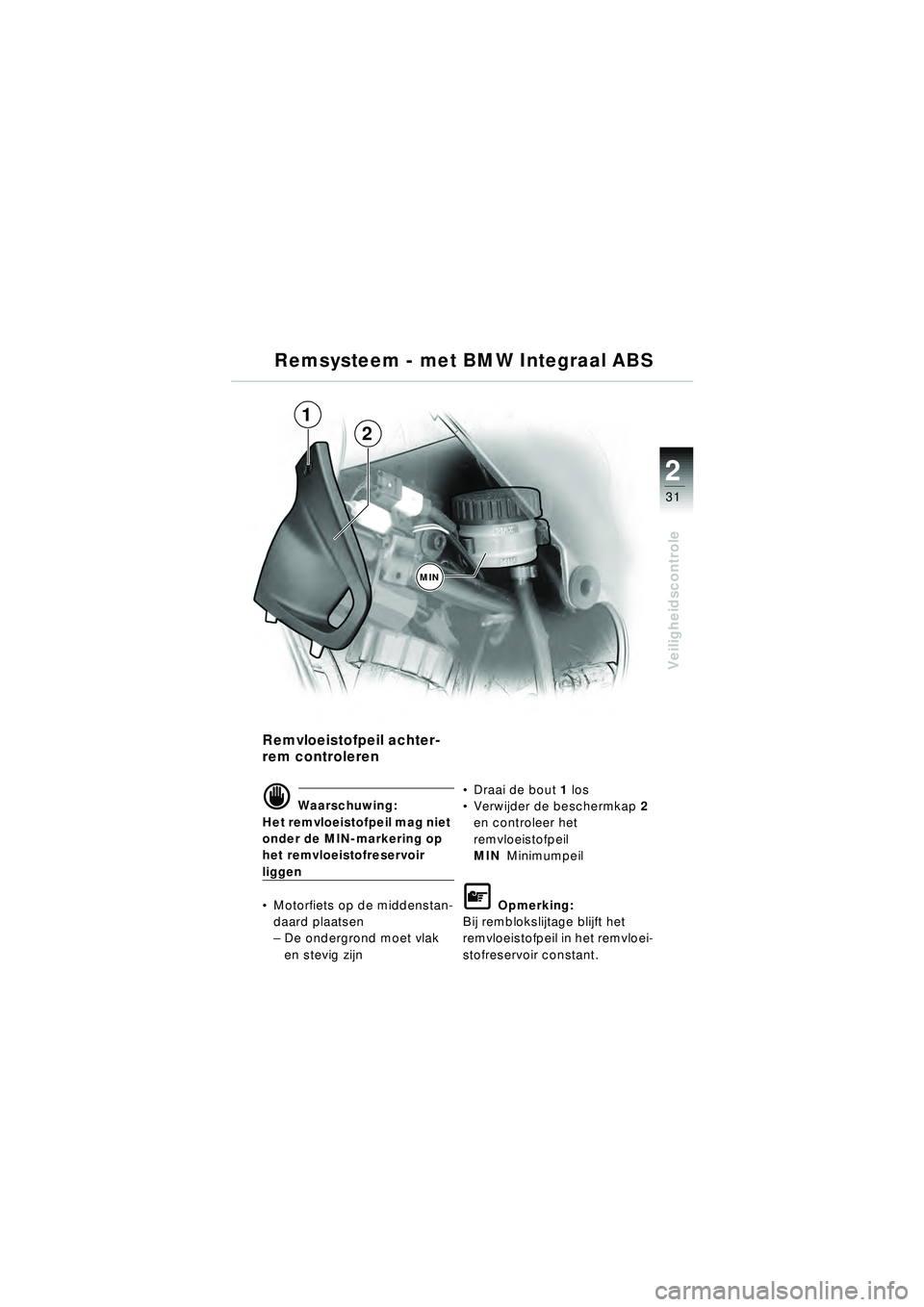

Remvloeistofpeil achter-
rem controleren
d Waarschuwing:
Het remvloeistofpeil mag niet
onder de MIN-markering op
het remvloeistofreservoir
liggen
Motorfiets op de middenstan-
daard plaatsen
–De ondergrond moet vlak
en stevig zijn
Draai de bout 1 los
Verwijder de beschermkap 2
en controleer het
remvloeistofpeil
MIN Minimumpeil
\f Opmerking:
Bij remblokslijtage blijft het
remvloeistofpeil in het remvloei-
stofreservoir constant.
MIN
1
2
10r22bkn3.book Seite 31 Freitag, 27. Januar 2006 12:58 12
Page 34 of 88
2
32
Veiligheidscontrole

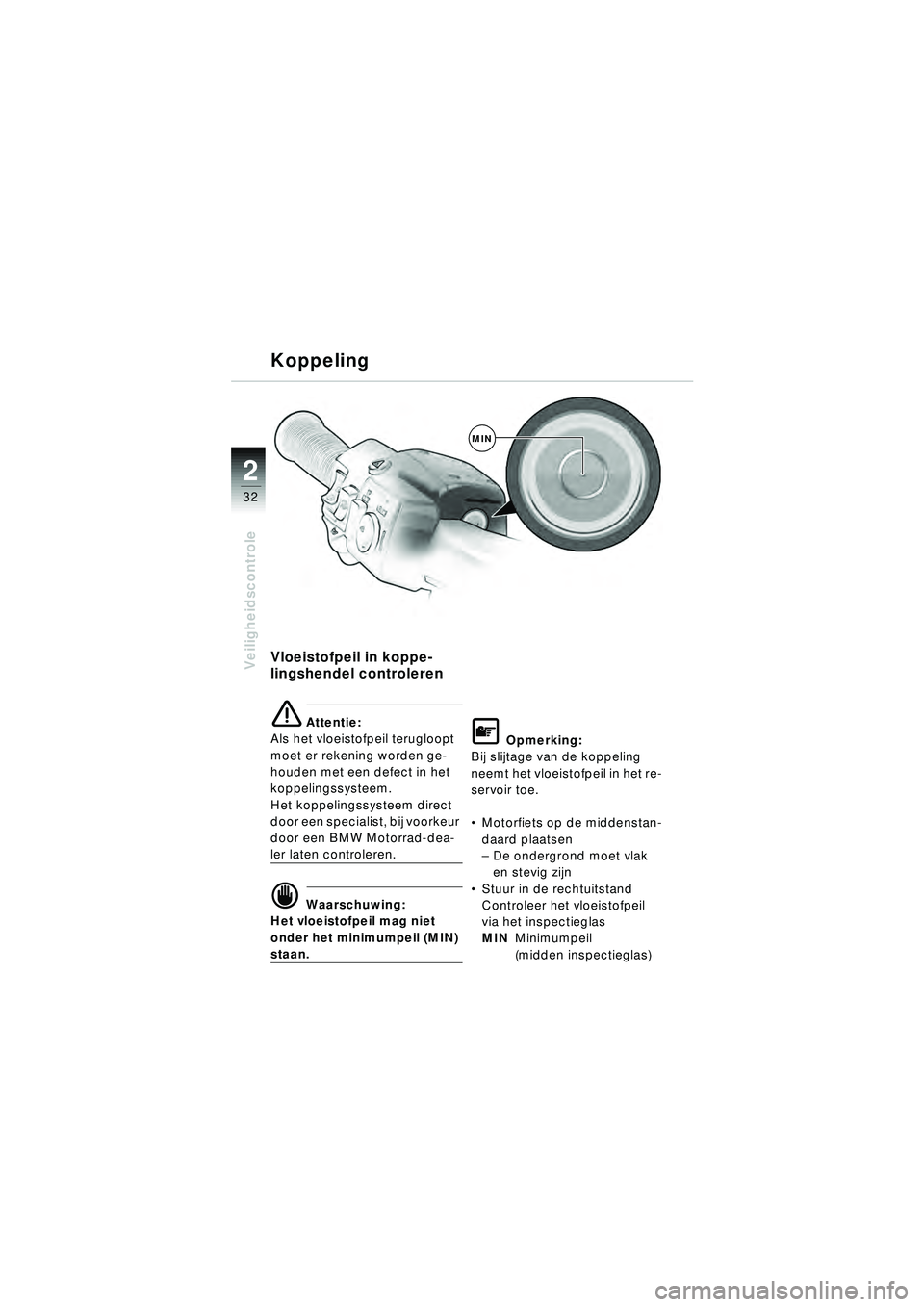

Koppeling
Vloeistofpeil in koppe-
lingshendel controleren
\b Attentie:
Als het vloeistofpeil terugloopt
moet er rekening worden ge-
houden met een defect in het
koppelingssysteem.
Het koppelingssysteem direct
door een specialist, bij voorkeur
door een BMW Motorrad-dea-
ler laten controleren.
d Waarschuwing:
Het vloeistofpeil mag niet
onder het minimumpeil (MIN)
staan.
\f Opmerking:
Bij slijtage van de koppeling
neemt het vloeistofpeil in het re-
servoir toe.
Motorfiets op de middenstan-
daard plaatsen
–De ondergrond moet vlak
en stevig zijn
Stuur in de rechtuitstand
Controleer het vloeistofpeil
via het inspectieglas
MIN Minimumpeil
(midden inspectieglas)
MIN
10r22bkn3.book Seite 32 Freitag, 27. Januar 2006 12:58 12
Page 35 of 88
2
33
Veiligheidscontrole
Verlichting

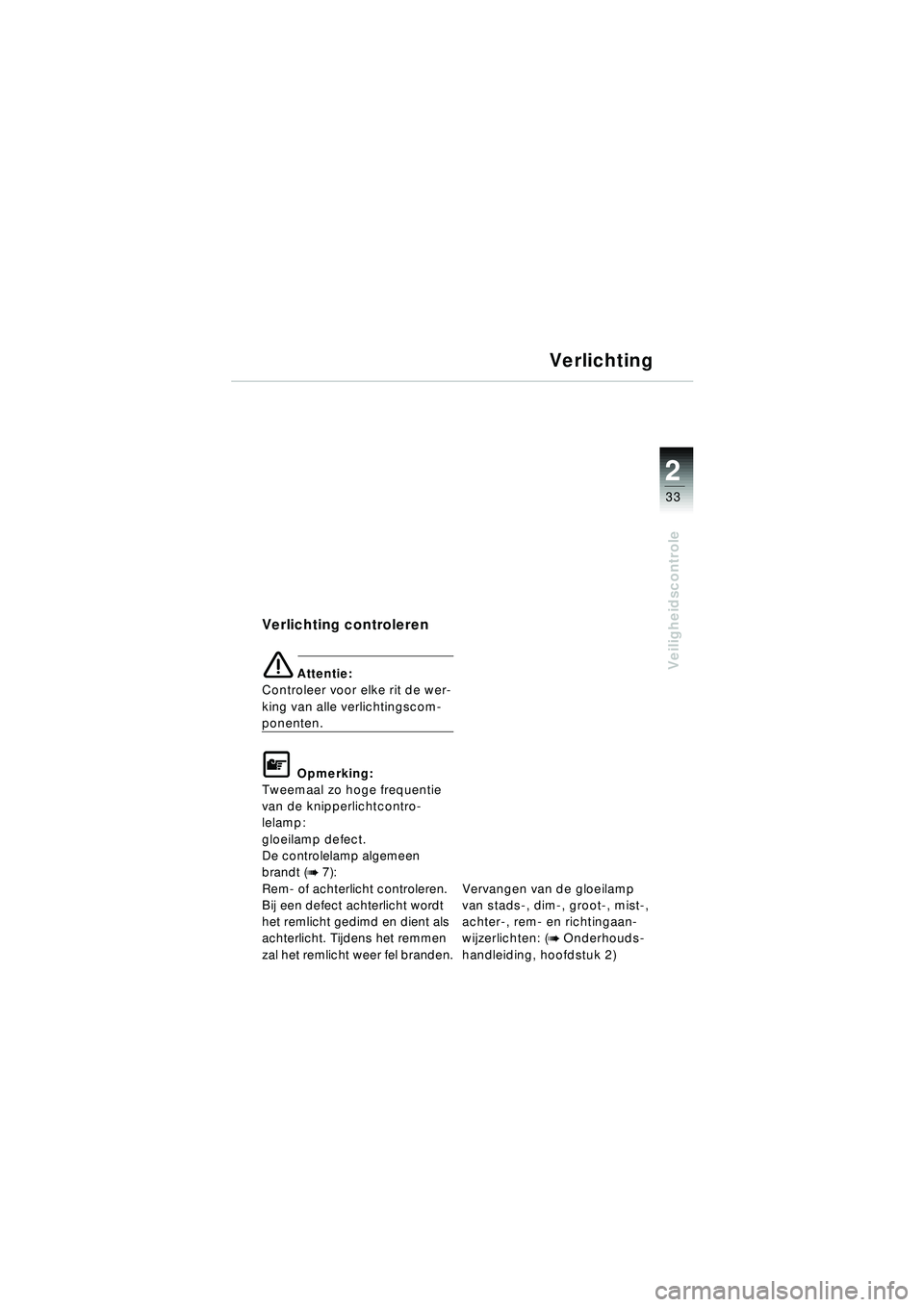

Verlichting controleren
\b Attentie:
Controleer voor elke rit de wer-
king van alle verlichtingscom-
ponenten.
\f Opmerking:
Tweemaal zo hoge frequentie
van de knipperlichtcontro-
lelamp:
gloeilamp defect.
De controlelamp algemeen
brandt (
b 7):
Rem- of achterlicht controleren.
Bij een defect achterlicht wordt
het remlicht gedimd en dient als
achterlicht. Tijdens het remmen
zal het remlicht weer fel branden. Vervangen van de gloeilamp
van stads-, dim-, groot-, mist-,
achter-, rem- en richtingaan-
wijzerlichten: (
b
Onderhouds-
handleiding, hoofdstuk 2)
10r22bkn3.book Seite 33 Freitag, 27. Januar 2006 12:58 12
Page 36 of 88
2
34
Veiligheidscontrole

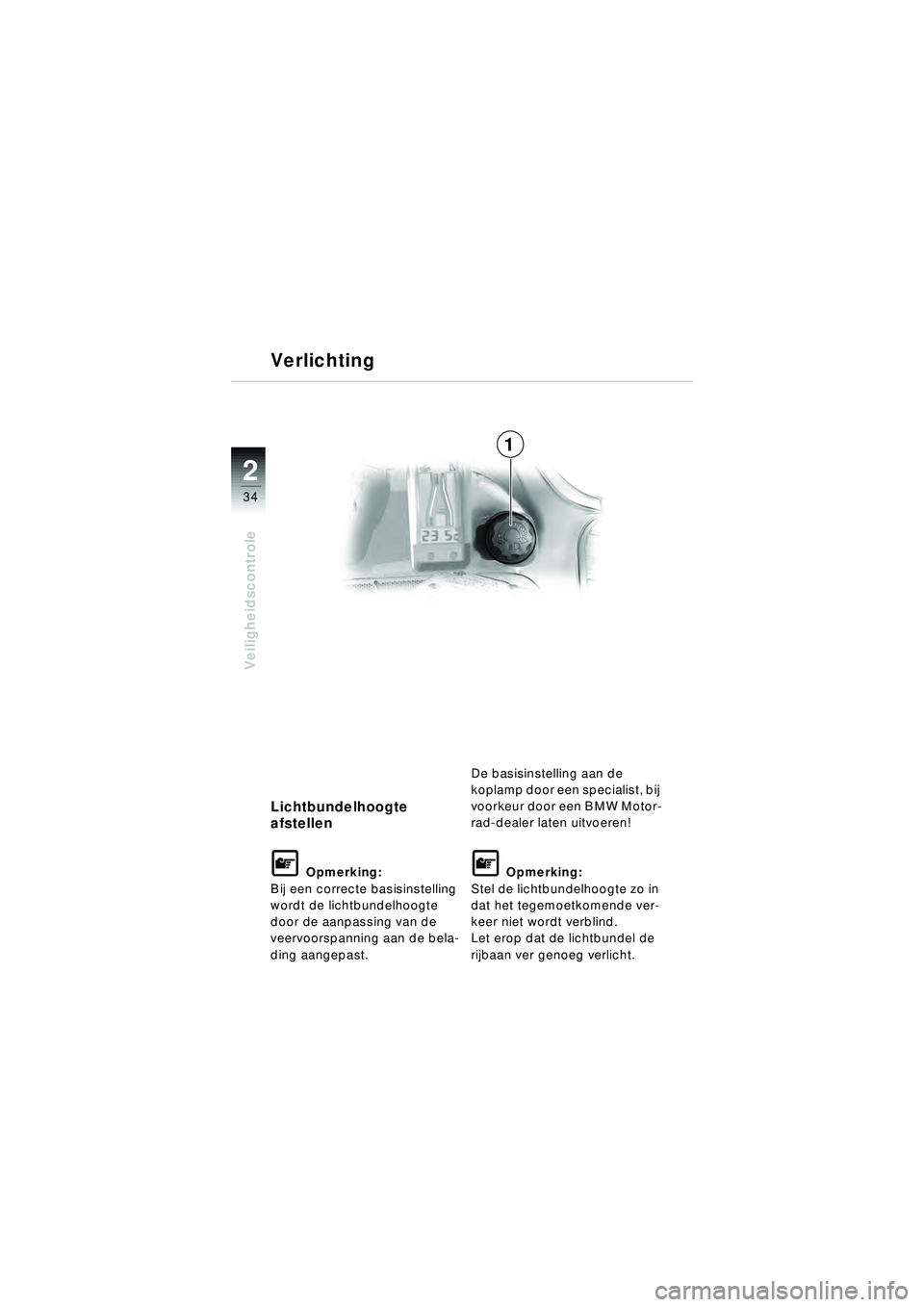

Lichtbundelhoogte
afstellen
\f Opmerking:
Bij een correcte basisinstelling
wordt de lichtbundelhoogte
door de aanpassing van de
veervoorspanning aan de bela-
ding aangepast. De basisinstelling aan de
koplamp door een specialist, bij
voorkeur door een BMW Motor-
rad-dealer laten uitvoeren!\f Opmerking:
Stel de lichtbundelhoogte zo in
dat het tegemoetkomende ver-
keer niet wordt verblind.
Let erop dat de lichtbundel de
rijbaan ver genoeg verlicht.
Verlichting
1
10r22bkn3.book Seite 34 Freitag, 27. Januar 2006 12:58 12
Page 37 of 88
2
35
Veiligheidscontrole

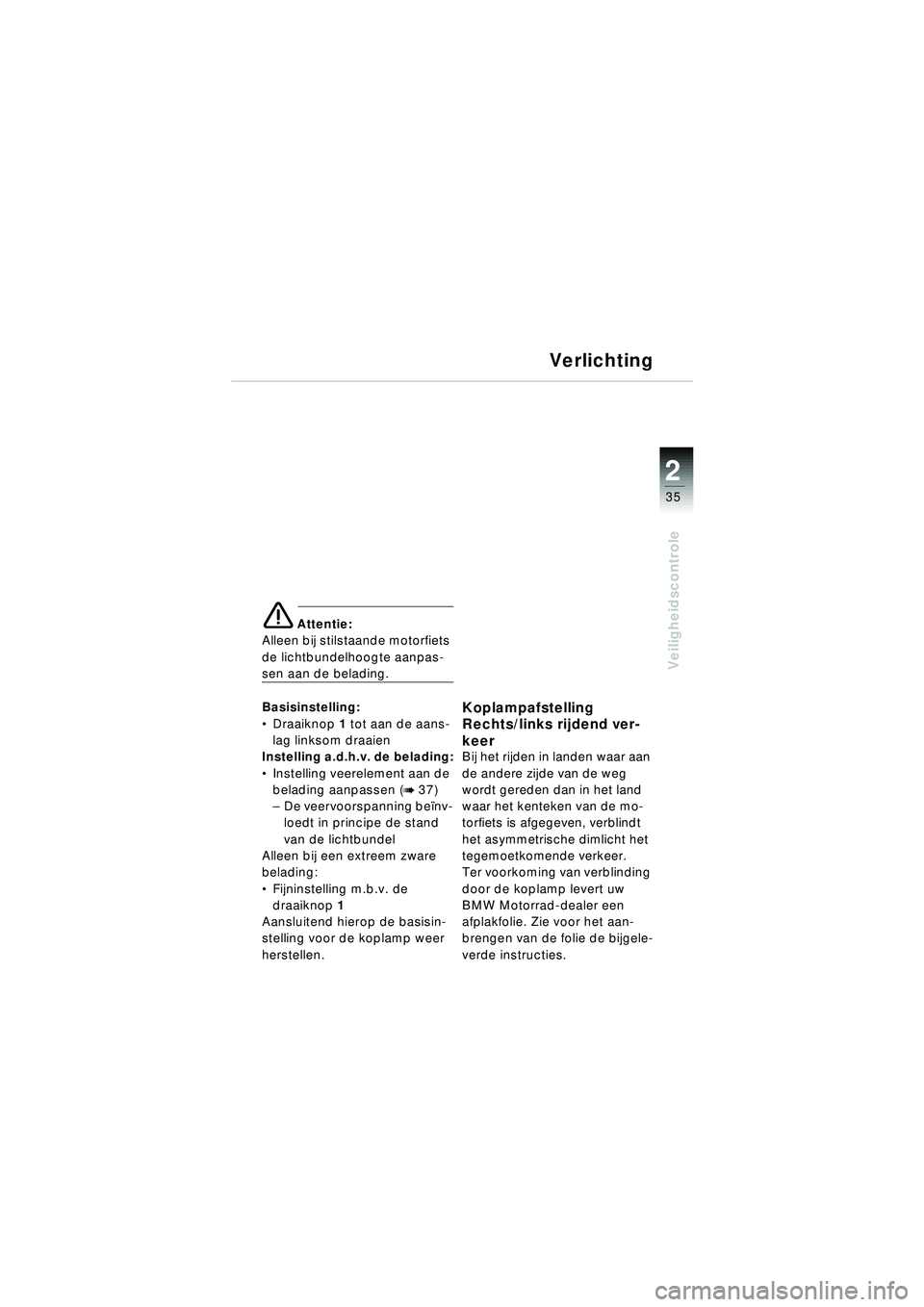

\b Attentie:
Alleen bij stilstaande motorfiets
de lichtbundelhoogte aanpas-
sen aan de belading.
Basisinstelling:
Draaiknop 1 tot aan de aans-
lag linksom draaien
Instelling a.d.h.v. de belading:
Instelling veerelement aan de
belading aanpassen (
b 37)
– De veervoorspanning beï nv-
loedt in principe de stand
van de lichtbundel
Alleen bij een extreem zware
belading:
Fijninstelling m.b.v. de
draaiknop 1
Aansluitend hierop de basisin-
stelling voor de koplamp weer
herstellen.
Koplampafstelling
Rechts/links rijdend ver-
keer
Bij het rijden in landen waar aan
de andere zijde van de weg
wordt gereden dan in het land
waar het kenteken van de mo-
torfiets is afgegeven, verblindt
het asymmetrische dimlicht het
tegemoetkomende verkeer.
Ter voorkoming van verblinding
door de koplamp levert uw
BMW Motorrad-dealer een
afplakfolie. Zie voor het aan-
brengen van de folie de bijgele-
verde instructies.
Verlichting
10r22bkn3.book Seite 35 Freitag, 27. Januar 2006 12:58 12
Page 38 of 88
2
36
Veiligheidscontrole
2
1
Demperinstelling
d Waarschuwing:
Stel voor het begin van de ritt
de veervoorspanning van de
achterdemper in op het totale
gewicht/belading.
Motorfiets op de middenstan-
daard plaatsen (
b 48)
Stel de achterschokdemper
in m.b.v. de schroevedraaier
en het verlengstuk via de
boring 1 in de schetsplaat
voor de voetsteun Standaardinstelling
(Solo):
De stelbout 2 in de pijlrichting
H tot aan de aanslag naar
rechts in de boring draaien
De stelbout 2 een halve
omwenteling in de pijlrichting
S naar links draaien
Instelling stug „H “:
Draai de stelschroef 2 geheel
in
Instelling soft „S “:
Draai de stelschroef 2
geheel uit
10r22bkn3.book Seite 36 Freitag, 27. Januar 2006 12:58 12
Page 39 of 88
2
37
Veiligheidscontrole

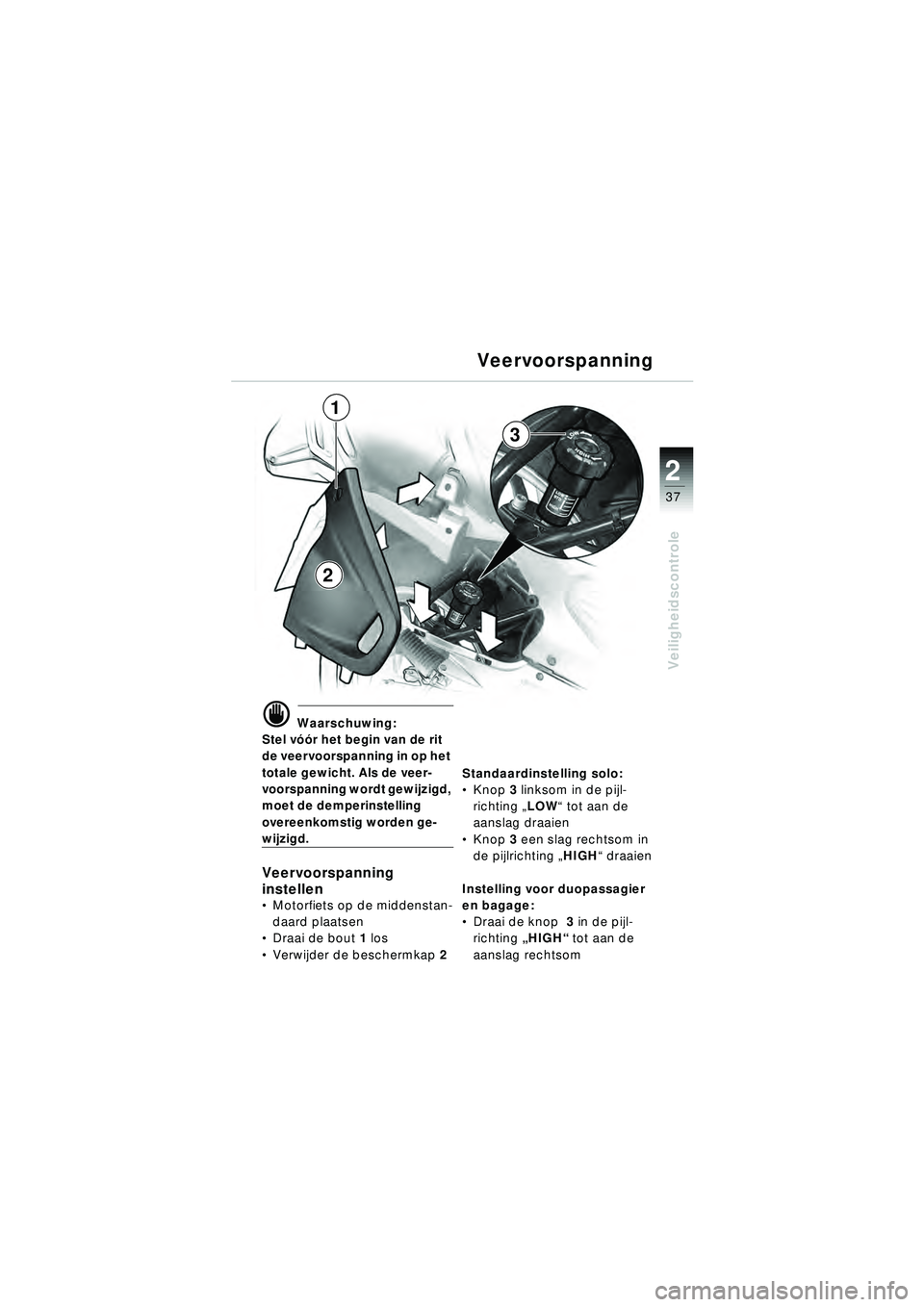

Veervoorspanning
d Waarschuwing:
Stel v óór het begin van de rit
de veervoorspanning in op het
totale gewicht. Als de veer-
voorspanning wordt gewijzigd,
moet de demperinstelling
overeenkomstig worden ge-
wijzigd.
Veervoorspanning
instellen
Motorfiets op de middenstan-
daard plaatsen
Draai de bout 1 los
Verwijder de beschermkap 2Standaardinstelling solo:
Knop 3 linksom in de pijl-
richting „LOW “ tot aan de
aanslag draaien
Knop 3 een slag rechtsom in
de pijlrichting „HIGH “ draaien
Instelling voor duopassagier
en bagage:
Draai de knop 3 in de pijl-
richting „HIGH “ tot aan de
aanslag rechtsom
2
1
3
10r22bkn3.book Seite 37 Freitag, 27. Januar 2006 12:58 12
Page 40 of 88
2
38
Veiligheidscontrole
Wielen

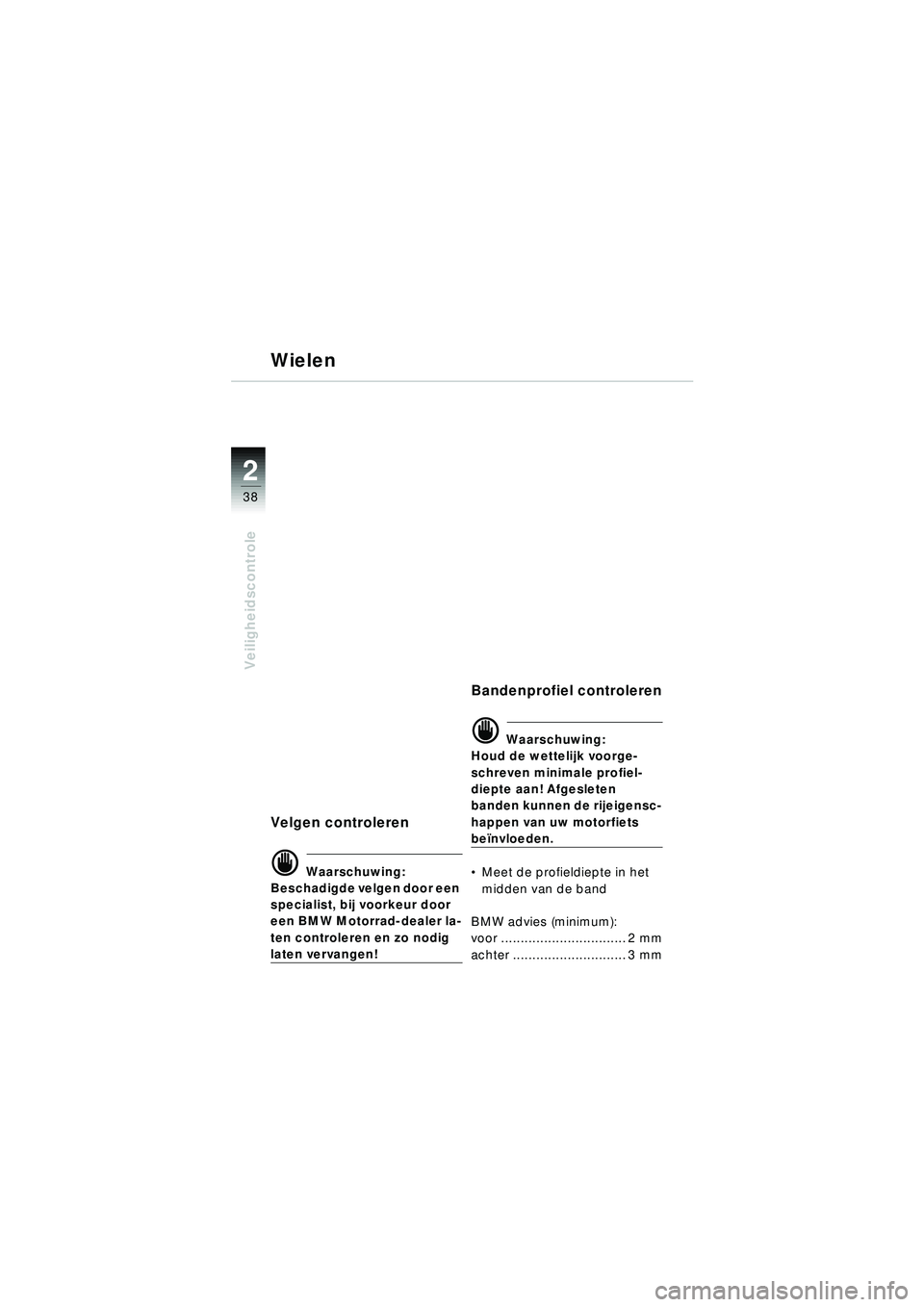

Velgen controleren
d Waarschuwing:
Beschadigde velgen door een
specialist, bij voorkeur door
een BMW Motorrad-dealer la-
ten controleren en zo nodig
laten vervangen!
Bandenprofiel controleren
d Waarschuwing:
Houd de wettelijk voorge-
schreven minimale profiel-
diepte aan! Afgesleten
banden kunnen de rijeigensc-
happen van uw motorfiets
be ïnvloeden.
Meet de profieldiepte in het
midden van de band
BMW advies (minimum):
voor ................................ 2 mm
achter ............................. 3 mm
10r22bkn3.book Seite 38 Freitag, 27. Januar 2006 12:58 12
