Rozpoznawanie osób i zwierząt
Układ rozpoznawania obiektów oraz funkcja
ostrzegania działa tylko po zmroku.
Rozpoznawane są obiekty o kształcie podob‐
nym do człowieka o dostatecznym promienio‐
waniu cieplnym.
Dodatkowo, system rozpoznaje zwierzęta od
określonej wielkości, np. sarny.
Wskazanie na monitorze centralnym przy włą‐
czonym obrazie termowizyjnym:
▷Rozpoznane przez układ osoby: w kolorze
jasnożółtym.▷Rozpoznane przez układ zwierzęta: w kolo‐
rze ciemnożółtym.
Zasięg rozpoznawania obiektów, przy dobrych
warunkach otoczenia:
▷Rozpoznawanie osób: do ok. 100 m▷Rozpoznawanie większych zwierząt: do ok.
150 m▷Rozpoznawanie średnich zwierząt: do ok.
70 m
Wpływ otoczenia może ograniczyć dostępność
systemu rozpoznawania obiektów.
Jeśli systemy pojazdu rozpoznają, że pojazd
znajduje się w miejscowości, wówczas rozpo‐
znawanie zwierząt zostanie tymczasowo wyłą‐
czone.
Wskazówki
OSTRZEŻENIE
System nie zwalnia z osobistej odpowie‐
dzialności, widoczność i sytuację na drodze
należy prawidłowo oszacować. Istnieje niebez‐
pieczeństwo wypadku. Dostosować styl jazdy
do warunków drogowych. Obserwować ruch
na drodze i odpowiednio zareagować w danych
sytuacjach.◀
Przegląd
Przyciski w samochodzie
Przycisk Intelligent Safety
Włączanie/wyłączanie obrazu termo‐
wizyjnego
Seite 131BezpieczeństwoObsługa131
Online Edition for Part no. 01 40 2 964 085 - VI/15

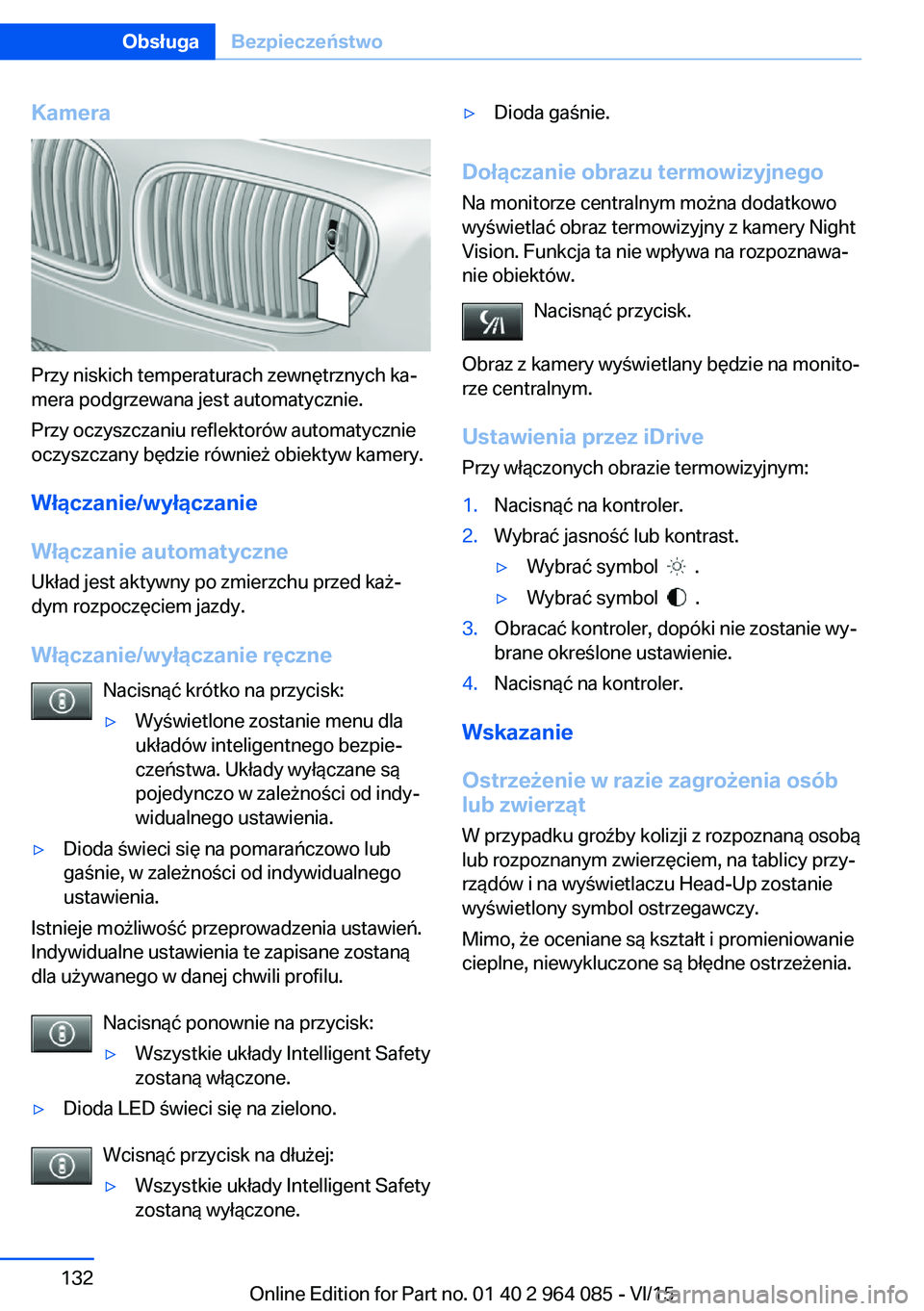

Kamera
Przy niskich temperaturach zewnętrznych ka‐
mera podgrzewana jest automatycznie.
Przy oczyszczaniu reflektorów automatycznie
oczyszczany będzie również obiektyw kamery.
Włączanie/wyłączanie
Włączanie automatyczne Układ jest aktywny po zmierzchu przed każ‐
dym rozpoczęciem jazdy.
Włączanie/wyłączanie ręczne Nacisnąć krótko na przycisk:
▷Wyświetlone zostanie menu dla
układów inteligentnego bezpie‐
czeństwa. Układy wyłączane są
pojedynczo w zależności od indy‐
widualnego ustawienia.▷Dioda świeci się na pomarańczowo lub
gaśnie, w zależności od indywidualnego
ustawienia.
Istnieje możliwość przeprowadzenia ustawień.
Indywidualne ustawienia te zapisane zostaną
dla używanego w danej chwili profilu.
Nacisnąć ponownie na przycisk:
▷Wszystkie układy Intelligent Safety
zostaną włączone.▷Dioda LED świeci się na zielono.
Wcisnąć przycisk na dłużej:
▷Wszystkie układy Intelligent Safety
zostaną wyłączone.▷Dioda gaśnie.
Dołączanie obrazu termowizyjnego
Na monitorze centralnym można dodatkowo
wyświetlać obraz termowizyjny z kamery Night
Vision. Funkcja ta nie wpływa na rozpoznawa‐
nie obiektów.
Nacisnąć przycisk.
Obraz z kamery wyświetlany będzie na monito‐
rze centralnym.
Ustawienia przez iDrivePrzy włączonych obrazie termowizyjnym:
1.Nacisnąć na kontroler.2.Wybrać jasność lub kontrast.▷Wybrać symbol .▷Wybrać symbol .3.Obracać kontroler, dopóki nie zostanie wy‐
brane określone ustawienie.4.Nacisnąć na kontroler.
Wskazanie
Ostrzeżenie w razie zagrożenia osób
lub zwierząt
W przypadku groźby kolizji z rozpoznaną osobą
lub rozpoznanym zwierzęciem, na tablicy przy‐
rządów i na wyświetlaczu Head-Up zostanie
wyświetlony symbol ostrzegawczy.
Mimo, że oceniane są kształt i promieniowanie
cieplne, niewykluczone są błędne ostrzeżenia.
Seite 132ObsługaBezpieczeństwo132
Online Edition for Part no. 01 40 2 964 085 - VI/15

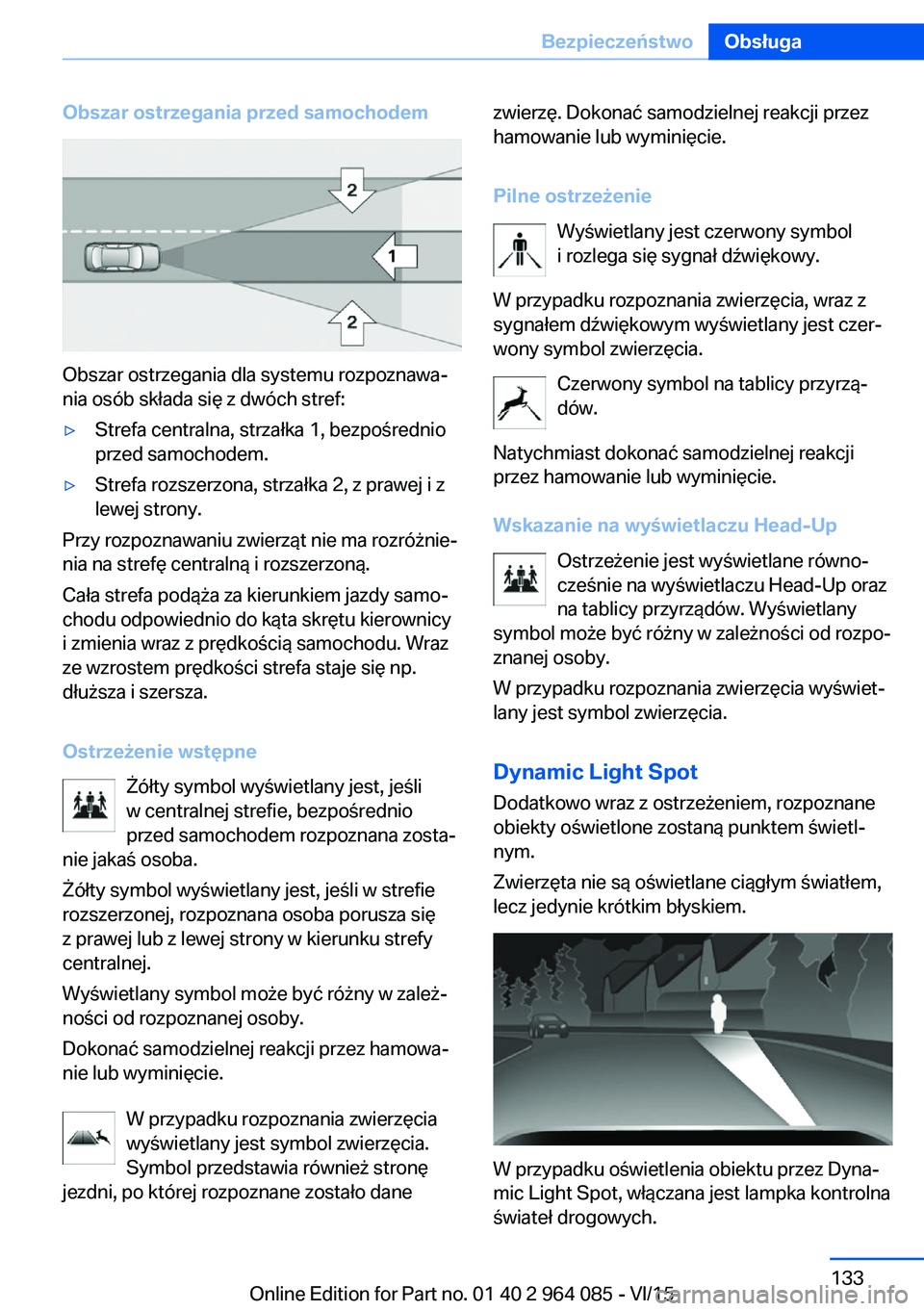

Obszar ostrzegania przed samochodem
Obszar ostrzegania dla systemu rozpoznawa‐
nia osób składa się z dwóch stref:
▷Strefa centralna, strzałka 1, bezpośrednio
przed samochodem.▷Strefa rozszerzona, strzałka 2, z prawej i z
lewej strony.
Przy rozpoznawaniu zwierząt nie ma rozróżnie‐
nia na strefę centralną i rozszerzoną.
Cała strefa podąża za kierunkiem jazdy samo‐
chodu odpowiednio do kąta skrętu kierownicy
i zmienia wraz z prędkością samochodu. Wraz
ze wzrostem prędkości strefa staje się np.
dłuższa i szersza.
Ostrzeżenie wstępne Żółty symbol wyświetlany jest, jeśli
w centralnej strefie, bezpośrednio
przed samochodem rozpoznana zosta‐
nie jakaś osoba.
Żółty symbol wyświetlany jest, jeśli w strefie
rozszerzonej, rozpoznana osoba porusza się
z prawej lub z lewej strony w kierunku strefy
centralnej.
Wyświetlany symbol może być różny w zależ‐
ności od rozpoznanej osoby.
Dokonać samodzielnej reakcji przez hamowa‐
nie lub wyminięcie.
W przypadku rozpoznania zwierzęcia
wyświetlany jest symbol zwierzęcia.
Symbol przedstawia również stronę
jezdni, po której rozpoznane zostało dane
zwierzę. Dokonać samodzielnej reakcji przez
hamowanie lub wyminięcie.
Pilne ostrzeżenie Wyświetlany jest czerwony symbol
i rozlega się sygnał dźwiękowy.
W przypadku rozpoznania zwierzęcia, wraz z
sygnałem dźwiękowym wyświetlany jest czer‐
wony symbol zwierzęcia.
Czerwony symbol na tablicy przyrzą‐
dów.
Natychmiast dokonać samodzielnej reakcji
przez hamowanie lub wyminięcie.
Wskazanie na wyświetlaczu Head-Up Ostrzeżenie jest wyświetlane równo‐
cześnie na wyświetlaczu Head-Up oraz
na tablicy przyrządów. Wyświetlany
symbol może być różny w zależności od rozpo‐
znanej osoby.
W przypadku rozpoznania zwierzęcia wyświet‐
lany jest symbol zwierzęcia.
Dynamic Light Spot Dodatkowo wraz z ostrzeżeniem, rozpoznane
obiekty oświetlone zostaną punktem świetl‐
nym.
Zwierzęta nie są oświetlane ciągłym światłem,
lecz jedynie krótkim błyskiem.
W przypadku oświetlenia obiektu przez Dyna‐
mic Light Spot, włączana jest lampka kontrolna
świateł drogowych.
Seite 133BezpieczeństwoObsługa133
Online Edition for Part no. 01 40 2 964 085 - VI/15

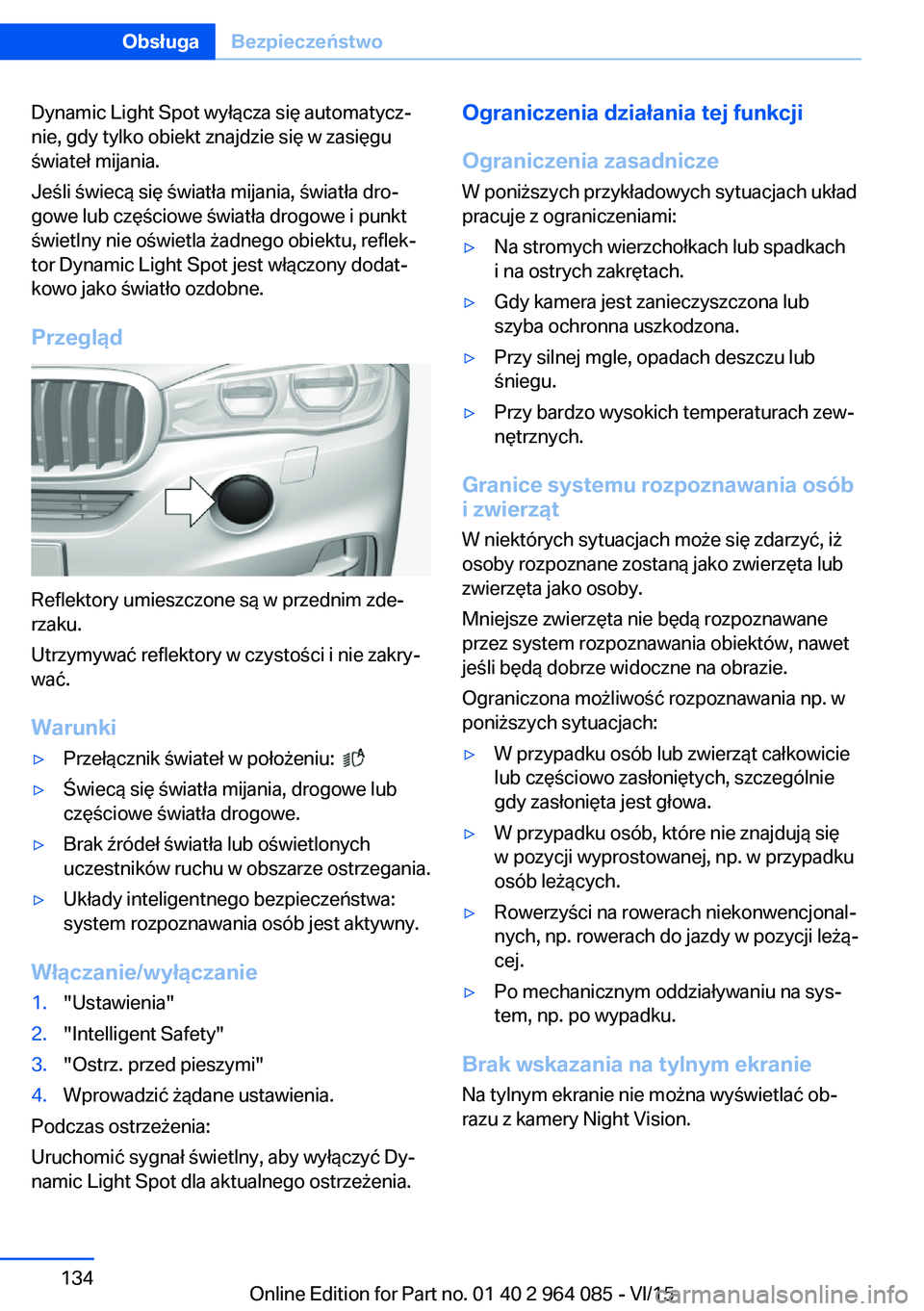

Dynamic Light Spot wyłącza się automatycz‐
nie, gdy tylko obiekt znajdzie się w zasięgu
świateł mijania.
Jeśli świecą się światła mijania, światła dro‐
gowe lub częściowe światła drogowe i punkt
świetlny nie oświetla żadnego obiektu, reflek‐
tor Dynamic Light Spot jest włączony dodat‐
kowo jako światło ozdobne.
Przegląd
Reflektory umieszczone są w przednim zde‐
rzaku.
Utrzymywać reflektory w czystości i nie zakry‐
wać.
Warunki
▷Przełącznik świateł w położeniu: ▷Świecą się światła mijania, drogowe lub
częściowe światła drogowe.▷Brak źródeł światła lub oświetlonych
uczestników ruchu w obszarze ostrzegania.▷Układy inteligentnego bezpieczeństwa:
system rozpoznawania osób jest aktywny.
Włączanie/wyłączanie
1."Ustawienia"2."Intelligent Safety"3."Ostrz. przed pieszymi"4.Wprowadzić żądane ustawienia.
Podczas ostrzeżenia:
Uruchomić sygnał świetlny, aby wyłączyć Dy‐
namic Light Spot dla aktualnego ostrzeżenia.
Ograniczenia działania tej funkcji
Ograniczenia zasadnicze W poniższych przykładowych sytuacjach układ
pracuje z ograniczeniami:▷Na stromych wierzchołkach lub spadkach
i na ostrych zakrętach.▷Gdy kamera jest zanieczyszczona lub
szyba ochronna uszkodzona.▷Przy silnej mgle, opadach deszczu lub
śniegu.▷Przy bardzo wysokich temperaturach zew‐
nętrznych.
Granice systemu rozpoznawania osób
i zwierząt
W niektórych sytuacjach może się zdarzyć, iż
osoby rozpoznane zostaną jako zwierzęta lub
zwierzęta jako osoby.
Mniejsze zwierzęta nie będą rozpoznawane
przez system rozpoznawania obiektów, nawet jeśli będą dobrze widoczne na obrazie.
Ograniczona możliwość rozpoznawania np. w
poniższych sytuacjach:
▷W przypadku osób lub zwierząt całkowicie
lub częściowo zasłoniętych, szczególnie
gdy zasłonięta jest głowa.▷W przypadku osób, które nie znajdują się
w pozycji wyprostowanej, np. w przypadku
osób leżących.▷Rowerzyści na rowerach niekonwencjonal‐
nych, np. rowerach do jazdy w pozycji leżą‐
cej.▷Po mechanicznym oddziaływaniu na sys‐
tem, np. po wypadku.
Brak wskazania na tylnym ekranie
Na tylnym ekranie nie można wyświetlać ob‐
razu z kamery Night Vision.
Seite 134ObsługaBezpieczeństwo134
Online Edition for Part no. 01 40 2 964 085 - VI/15

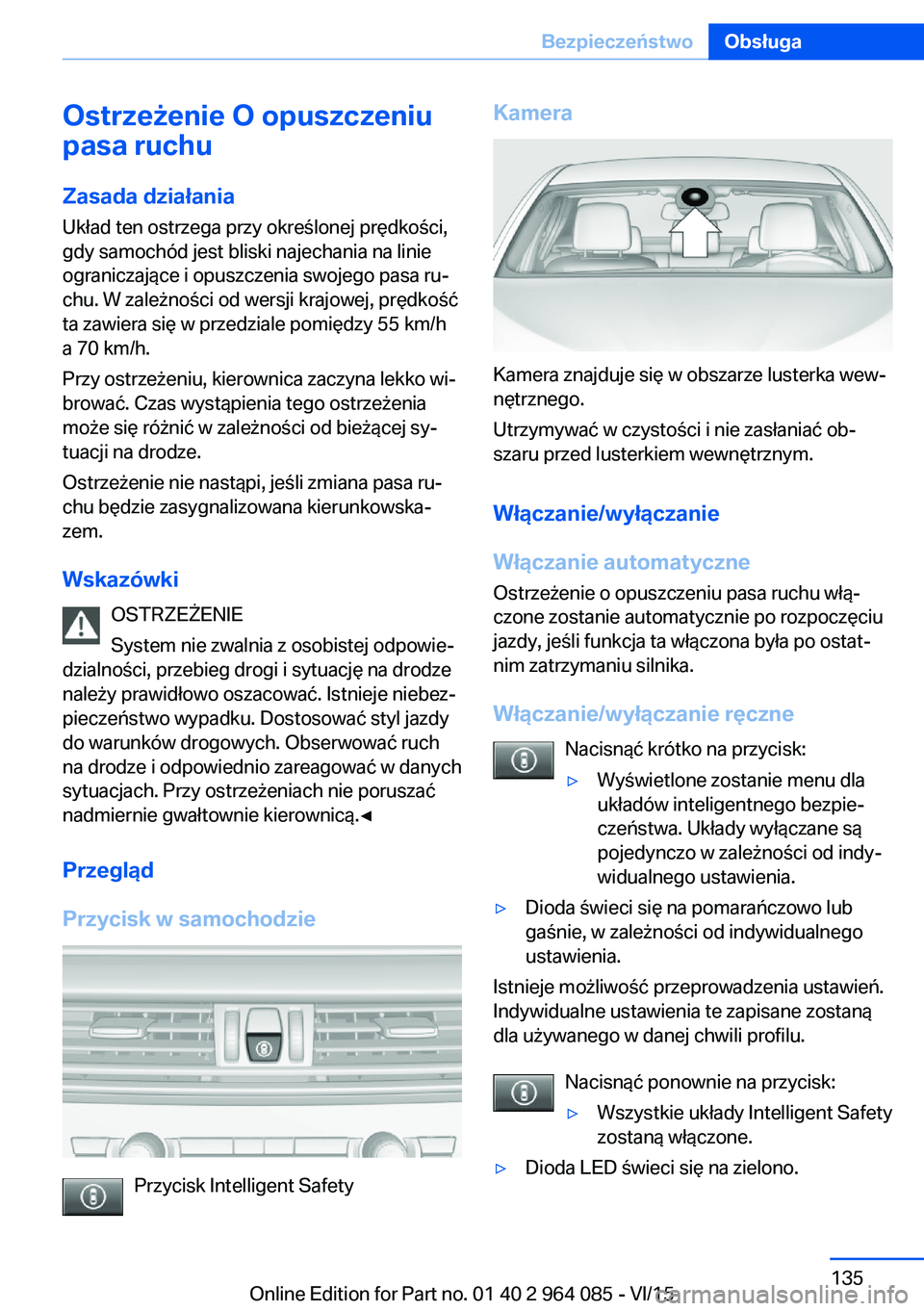

Ostrzeżenie O opuszczeniu
pasa ruchu
Zasada działania
Układ ten ostrzega przy określonej prędkości,
gdy samochód jest bliski najechania na linie
ograniczające i opuszczenia swojego pasa ru‐
chu. W zależności od wersji krajowej, prędkość
ta zawiera się w przedziale pomiędzy 55 km/h
a 70 km/h.
Przy ostrzeżeniu, kierownica zaczyna lekko wi‐
brować. Czas wystąpienia tego ostrzeżenia
może się różnić w zależności od bieżącej sy‐
tuacji na drodze.
Ostrzeżenie nie nastąpi, jeśli zmiana pasa ru‐
chu będzie zasygnalizowana kierunkowska‐
zem.
Wskazówki OSTRZEŻENIE
System nie zwalnia z osobistej odpowie‐
dzialności, przebieg drogi i sytuację na drodze
należy prawidłowo oszacować. Istnieje niebez‐
pieczeństwo wypadku. Dostosować styl jazdy
do warunków drogowych. Obserwować ruch
na drodze i odpowiednio zareagować w danych
sytuacjach. Przy ostrzeżeniach nie poruszać
nadmiernie gwałtownie kierownicą.◀
Przegląd
Przycisk w samochodzie
Przycisk Intelligent Safety
Kamera
Kamera znajduje się w obszarze lusterka wew‐
nętrznego.
Utrzymywać w czystości i nie zasłaniać ob‐
szaru przed lusterkiem wewnętrznym.
Włączanie/wyłączanie
Włączanie automatyczne Ostrzeżenie o opuszczeniu pasa ruchu włą‐
czone zostanie automatycznie po rozpoczęciu
jazdy, jeśli funkcja ta włączona była po ostat‐
nim zatrzymaniu silnika.
Włączanie/wyłączanie ręczne Nacisnąć krótko na przycisk:
▷Wyświetlone zostanie menu dla
układów inteligentnego bezpie‐
czeństwa. Układy wyłączane są
pojedynczo w zależności od indy‐
widualnego ustawienia.▷Dioda świeci się na pomarańczowo lub
gaśnie, w zależności od indywidualnego
ustawienia.
Istnieje możliwość przeprowadzenia ustawień.
Indywidualne ustawienia te zapisane zostaną
dla używanego w danej chwili profilu.
Nacisnąć ponownie na przycisk:
▷Wszystkie układy Intelligent Safety
zostaną włączone.▷Dioda LED świeci się na zielono.Seite 135BezpieczeństwoObsługa135
Online Edition for Part no. 01 40 2 964 085 - VI/15

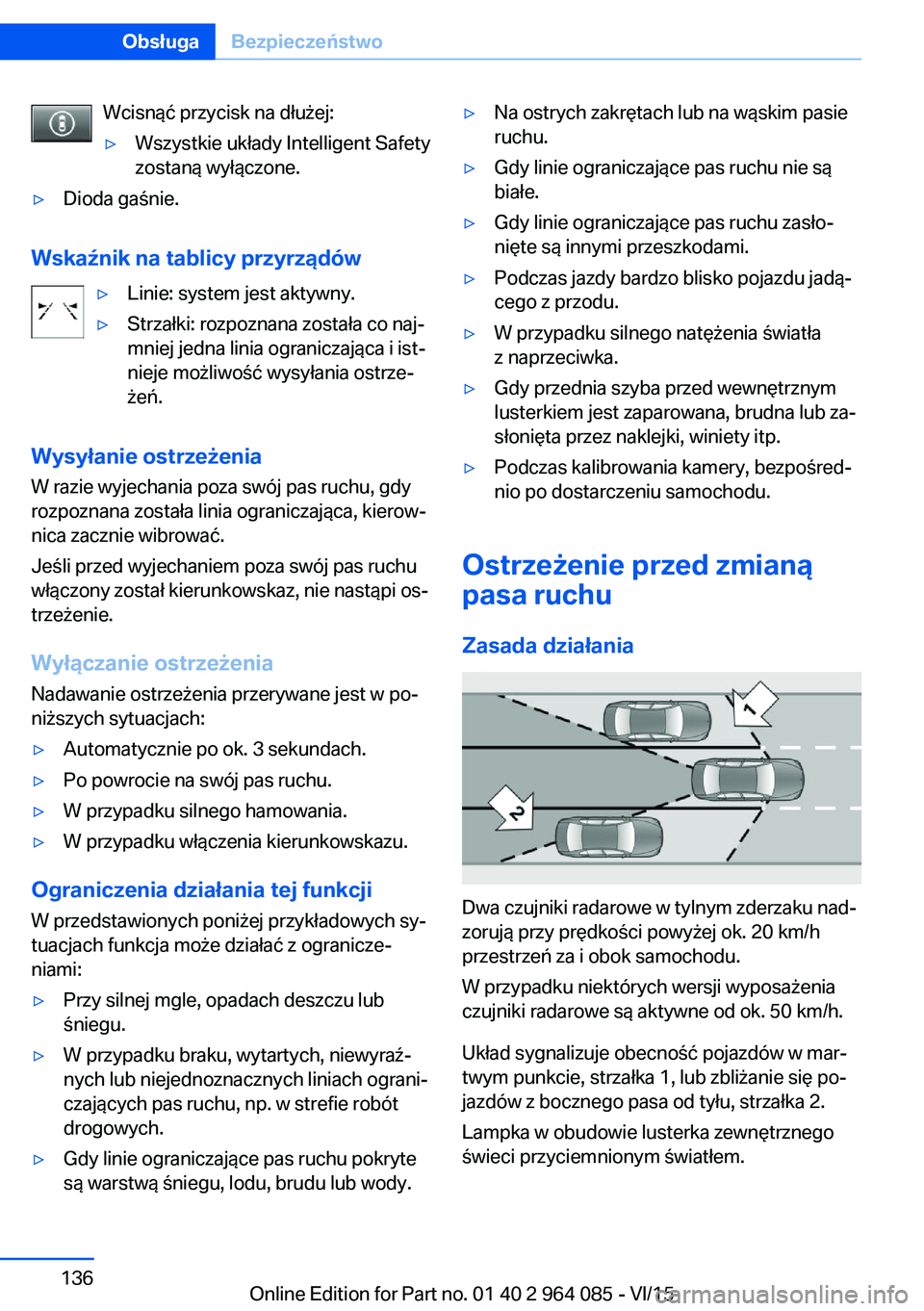

Wcisnąć przycisk na dłużej:▷Wszystkie układy Intelligent Safety
zostaną wyłączone.▷Dioda gaśnie.
Wskaźnik na tablicy przyrządów
▷Linie: system jest aktywny.▷Strzałki: rozpoznana została co naj‐
mniej jedna linia ograniczająca i ist‐
nieje możliwość wysyłania ostrze‐
żeń.
Wysyłanie ostrzeżenia
W razie wyjechania poza swój pas ruchu, gdy
rozpoznana została linia ograniczająca, kierow‐
nica zacznie wibrować.
Jeśli przed wyjechaniem poza swój pas ruchu
włączony został kierunkowskaz, nie nastąpi os‐
trzeżenie.
Wyłączanie ostrzeżenia Nadawanie ostrzeżenia przerywane jest w po‐
niższych sytuacjach:
▷Automatycznie po ok. 3 sekundach.▷Po powrocie na swój pas ruchu.▷W przypadku silnego hamowania.▷W przypadku włączenia kierunkowskazu.
Ograniczenia działania tej funkcji
W przedstawionych poniżej przykładowych sy‐
tuacjach funkcja może działać z ogranicze‐
niami:
▷Przy silnej mgle, opadach deszczu lub
śniegu.▷W przypadku braku, wytartych, niewyraź‐
nych lub niejednoznacznych liniach ograni‐
czających pas ruchu, np. w strefie robót
drogowych.▷Gdy linie ograniczające pas ruchu pokryte
są warstwą śniegu, lodu, brudu lub wody.▷Na ostrych zakrętach lub na wąskim pasie
ruchu.▷Gdy linie ograniczające pas ruchu nie są
białe.▷Gdy linie ograniczające pas ruchu zasło‐
nięte są innymi przeszkodami.▷Podczas jazdy bardzo blisko pojazdu jadą‐
cego z przodu.▷W przypadku silnego natężenia światła
z naprzeciwka.▷Gdy przednia szyba przed wewnętrznym
lusterkiem jest zaparowana, brudna lub za‐
słonięta przez naklejki, winiety itp.▷Podczas kalibrowania kamery, bezpośred‐
nio po dostarczeniu samochodu.
Ostrzeżenie przed zmianą
pasa ruchu
Zasada działania
Dwa czujniki radarowe w tylnym zderzaku nad‐
zorują przy prędkości powyżej ok. 20 km/h
przestrzeń za i obok samochodu.
W przypadku niektórych wersji wyposażenia
czujniki radarowe są aktywne od ok. 50 km/h.
Układ sygnalizuje obecność pojazdów w mar‐
twym punkcie, strzałka 1, lub zbliżanie się po‐
jazdów z bocznego pasa od tyłu, strzałka 2.
Lampka w obudowie lusterka zewnętrznego
świeci przyciemnionym światłem.
Seite 136ObsługaBezpieczeństwo136
Online Edition for Part no. 01 40 2 964 085 - VI/15

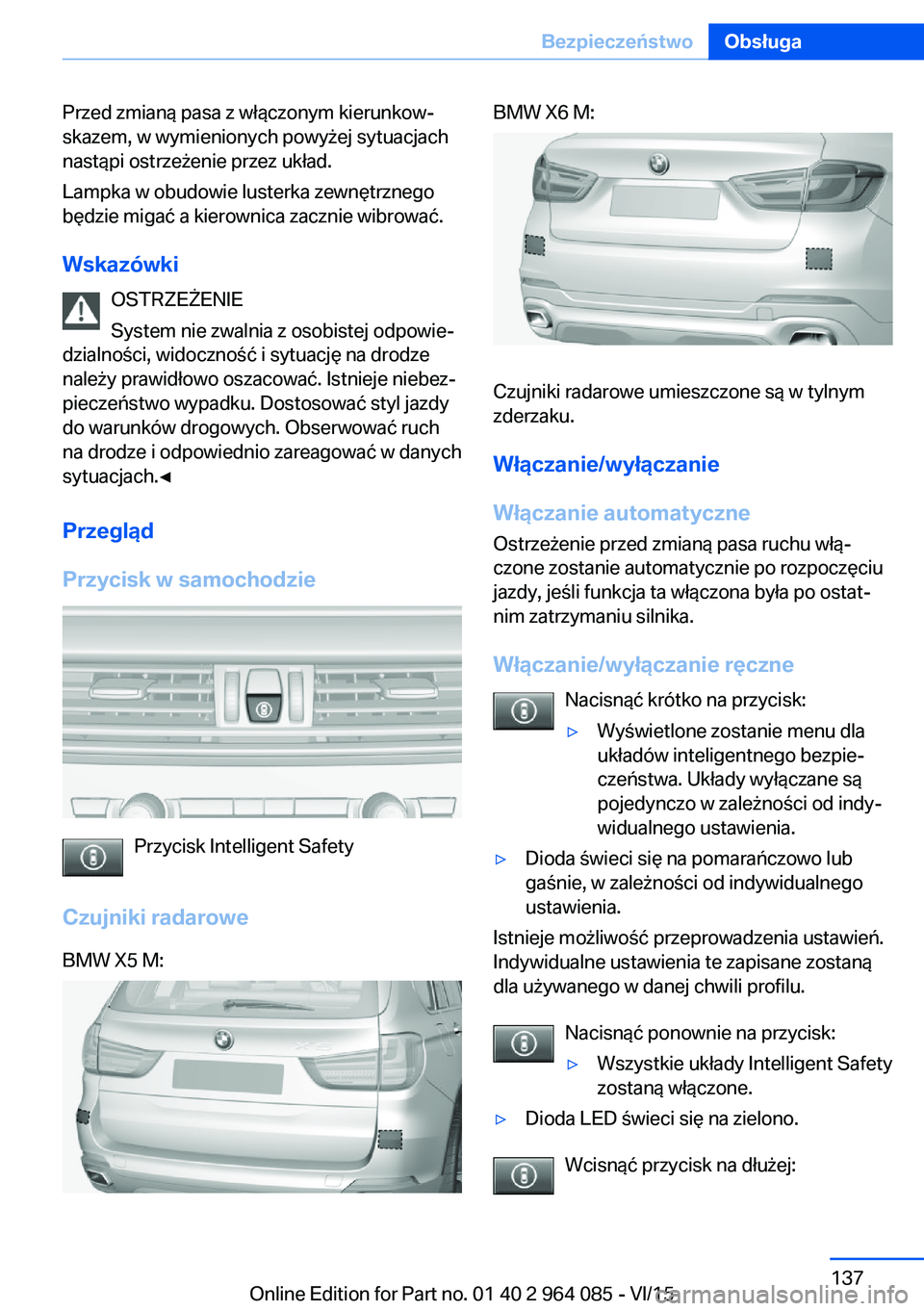

Przed zmianą pasa z włączonym kierunkow‐
skazem, w wymienionych powyżej sytuacjach
nastąpi ostrzeżenie przez układ.
Lampka w obudowie lusterka zewnętrznego
będzie migać a kierownica zacznie wibrować.
Wskazówki OSTRZEŻENIE
System nie zwalnia z osobistej odpowie‐
dzialności, widoczność i sytuację na drodze
należy prawidłowo oszacować. Istnieje niebez‐
pieczeństwo wypadku. Dostosować styl jazdy
do warunków drogowych. Obserwować ruch
na drodze i odpowiednio zareagować w danych
sytuacjach.◀
Przegląd
Przycisk w samochodzie
Przycisk Intelligent Safety
Czujniki radarowe
BMW X5 M:BMW X6 M:
Czujniki radarowe umieszczone są w tylnym
zderzaku.
Włączanie/wyłączanie
Włączanie automatyczne Ostrzeżenie przed zmianą pasa ruchu włą‐czone zostanie automatycznie po rozpoczęciu
jazdy, jeśli funkcja ta włączona była po ostat‐ nim zatrzymaniu silnika.
Włączanie/wyłączanie ręczne Nacisnąć krótko na przycisk:
▷Wyświetlone zostanie menu dla
układów inteligentnego bezpie‐
czeństwa. Układy wyłączane są
pojedynczo w zależności od indy‐
widualnego ustawienia.▷Dioda świeci się na pomarańczowo lub
gaśnie, w zależności od indywidualnego
ustawienia.
Istnieje możliwość przeprowadzenia ustawień.
Indywidualne ustawienia te zapisane zostaną
dla używanego w danej chwili profilu.
Nacisnąć ponownie na przycisk:
▷Wszystkie układy Intelligent Safety
zostaną włączone.▷Dioda LED świeci się na zielono.
Wcisnąć przycisk na dłużej:
Seite 137BezpieczeństwoObsługa137
Online Edition for Part no. 01 40 2 964 085 - VI/15

▷Wszystkie układy Intelligent Safety zostaną
wyłączone.▷Dioda gaśnie.
Wskazanie
Światło w obudowie lusterka
zewnętrznego
Stopień informacyjny
Przyciemniona lampka w obudowie lusterka
zewnętrznego wskazuje, że w martwym punk‐
cie obecne są pojazdy lub że zbliżają się od
tyłu.
Ostrzeżenie Po włączeniu kierunkowskazu, jeśli w krytycz‐nej strefie znajduje się jakiś pojazd, kierownica
wibruje przez chwilę a lampka w obudowie lus‐
terka zewnętrznego pulsuje jasnym światłem.
Ostrzeżenie zostanie wyłączone, gdy wyłą‐
czony zostanie kierunkowskaz lub gdy dany
pojazd opuści krytyczną strefę.
Krótkie rozświetlenie
Krótkie mignięcie świateł przy odryglowaniu
pojazdu służy do testu własnego pojazdu.
Ograniczenia działania tej funkcji W opisanych poniżej przykładowych sytua‐
cjach działanie może być ograniczone:
▷Jeśli prędkość zbliżającego się pojazdu
jest o wiele większa niż własna prędkość.▷Przy silnej mgle, opadach deszczu lub
śniegu.▷Na ostrych zakrętach lub na wąskim pasie
ruchu.▷Gdy zderzak jest zabrudzony, oblodzony
lub gdy znajdują się na nim naklejki.
Gdy do gniazda przyczepy podłączona jest
wtyczka, np. podczas jazdy z przyczepą lub ba‐
gażnikiem rowerowym, system nie może zos‐
tać włączony. Wyświetlany jest komunikat
Check-Control.
Przy ograniczonym działaniu zostanie wyświet‐
lony komunikat Check-Control.
Ręczny ogranicznik
prędkości
Zasada działania Za pomocą tego układu, prędkość jazdy można
ograniczać do wartości rzędu 30 km/h. Poniżej
ustawionego limitu prędkości, jazda może od‐
bywać się bez ograniczeń.
Przekroczenie limitu prędkości
W sytuacjach szczególnych ograniczenie pręd‐
kości może zostać świadomie przekroczone
poprzez mocne dodanie gazu.
W przypadku przekroczenia podczas jazdy us‐
tawionego limitu prędkości nadawane jest os‐
trzeżenie.
Brak hamowania
Po osiągnięciu lub nieświadomym przekrocze‐
niu ustawionego ograniczenia prędkości, np.
podczas zjazdu ze wzniesienia, nie nastąpi ak‐
tywne przyhamowanie.
Jeśli podczas jazdy zostanie ustawiony limit
prędkości, który jest niższy od aktualnej pręd‐
kości, samochód będzie zwalniać tak długo, aż
nastąpi spadek aktualnej prędkości poniżej us‐
tawionego limitu.
Seite 138ObsługaBezpieczeństwo138
Online Edition for Part no. 01 40 2 964 085 - VI/15

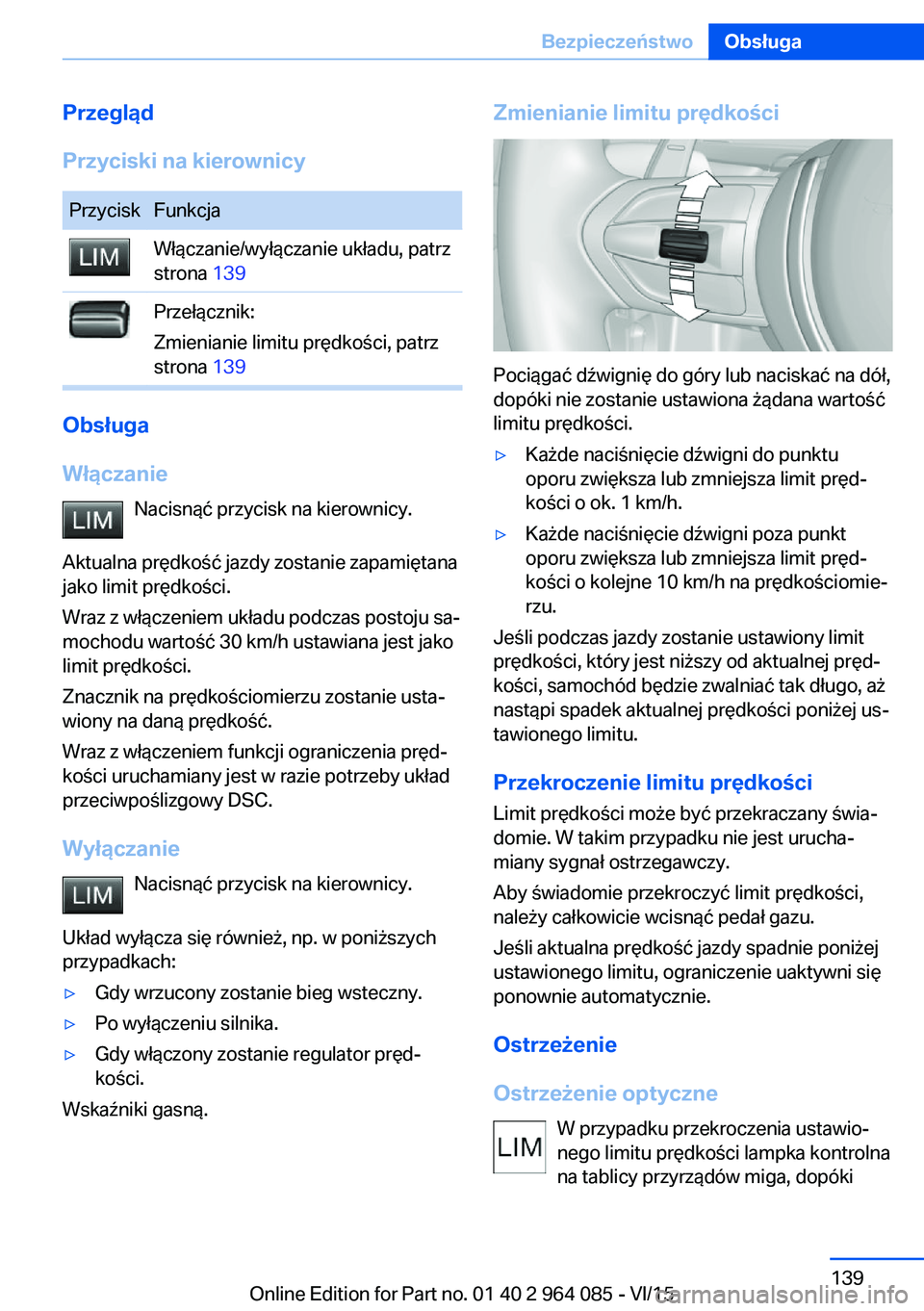

Przegląd
Przyciski na kierownicyPrzyciskFunkcjaWłączanie/wyłączanie układu, patrz
strona 139Przełącznik:
Zmienianie limitu prędkości, patrz
strona 139
Obsługa
Włączanie Nacisnąć przycisk na kierownicy.
Aktualna prędkość jazdy zostanie zapamiętana
jako limit prędkości.
Wraz z włączeniem układu podczas postoju sa‐
mochodu wartość 30 km/h ustawiana jest jako
limit prędkości.
Znacznik na prędkościomierzu zostanie usta‐
wiony na daną prędkość.
Wraz z włączeniem funkcji ograniczenia pręd‐
kości uruchamiany jest w razie potrzeby układ
przeciwpoślizgowy DSC.
Wyłączanie Nacisnąć przycisk na kierownicy.
Układ wyłącza się również, np. w poniższych
przypadkach:
▷Gdy wrzucony zostanie bieg wsteczny.▷Po wyłączeniu silnika.▷Gdy włączony zostanie regulator pręd‐
kości.
Wskaźniki gasną.
Zmienianie limitu prędkości
Pociągać dźwignię do góry lub naciskać na dół,
dopóki nie zostanie ustawiona żądana wartość
limitu prędkości.
▷Każde naciśnięcie dźwigni do punktu
oporu zwiększa lub zmniejsza limit pręd‐
kości o ok. 1 km/h.▷Każde naciśnięcie dźwigni poza punkt
oporu zwiększa lub zmniejsza limit pręd‐
kości o kolejne 10 km/h na prędkościomie‐
rzu.
Jeśli podczas jazdy zostanie ustawiony limit
prędkości, który jest niższy od aktualnej pręd‐
kości, samochód będzie zwalniać tak długo, aż
nastąpi spadek aktualnej prędkości poniżej us‐
tawionego limitu.
Przekroczenie limitu prędkości
Limit prędkości może być przekraczany świa‐
domie. W takim przypadku nie jest urucha‐
miany sygnał ostrzegawczy.
Aby świadomie przekroczyć limit prędkości,
należy całkowicie wcisnąć pedał gazu.
Jeśli aktualna prędkość jazdy spadnie poniżej
ustawionego limitu, ograniczenie uaktywni się
ponownie automatycznie.
Ostrzeżenie
Ostrzeżenie optyczne W przypadku przekroczenia ustawio‐
nego limitu prędkości lampka kontrolna
na tablicy przyrządów miga, dopóki
Seite 139BezpieczeństwoObsługa139
Online Edition for Part no. 01 40 2 964 085 - VI/15

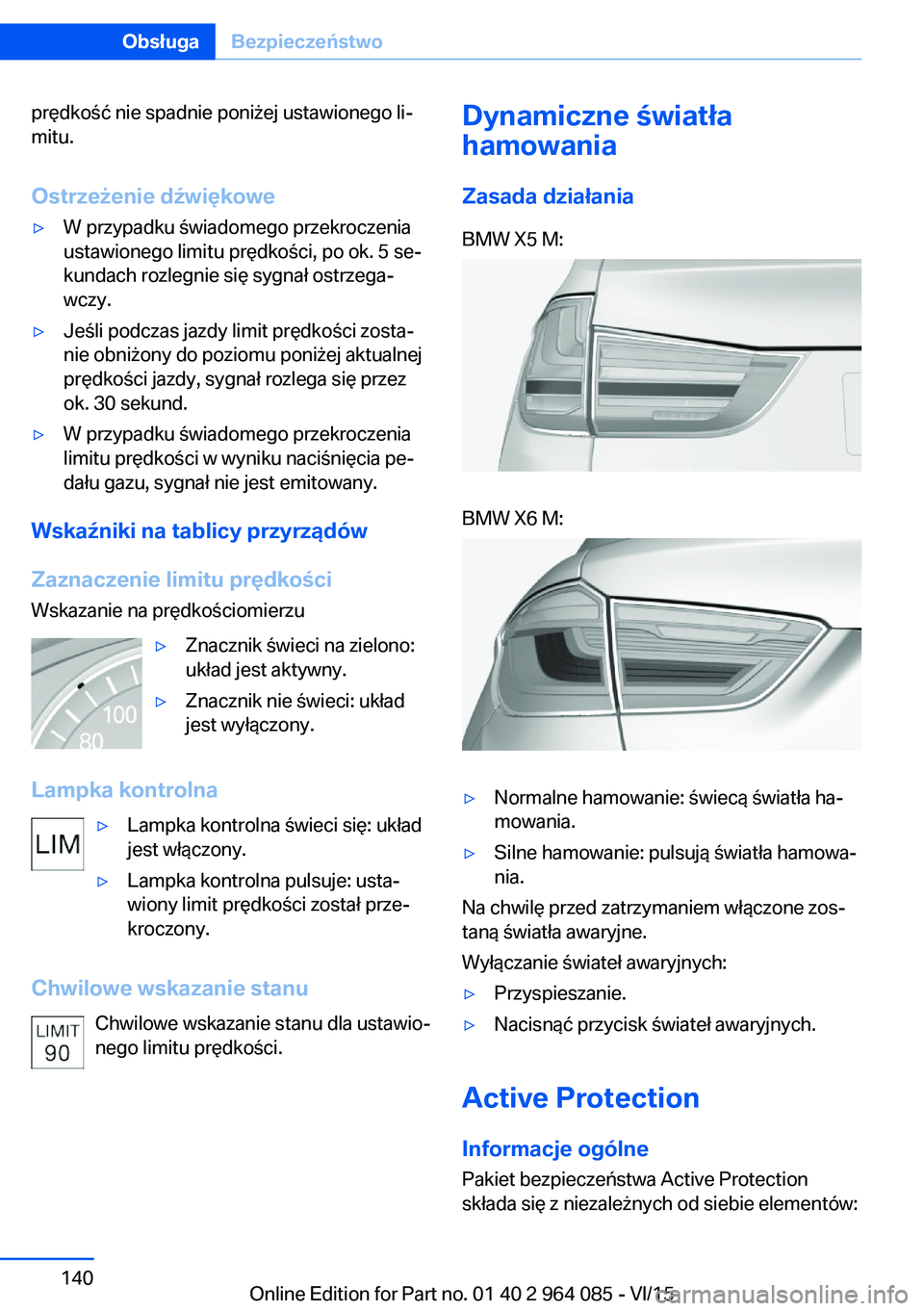

prędkość nie spadnie poniżej ustawionego li‐
mitu.
Ostrzeżenie dźwiękowe▷W przypadku świadomego przekroczenia
ustawionego limitu prędkości, po ok. 5 se‐
kundach rozlegnie się sygnał ostrzega‐
wczy.▷Jeśli podczas jazdy limit prędkości zosta‐
nie obniżony do poziomu poniżej aktualnej
prędkości jazdy, sygnał rozlega się przez
ok. 30 sekund.▷W przypadku świadomego przekroczenia
limitu prędkości w wyniku naciśnięcia pe‐
dału gazu, sygnał nie jest emitowany.
Wskaźniki na tablicy przyrządów
Zaznaczenie limitu prędkości Wskazanie na prędkościomierzu
▷Znacznik świeci na zielono:
układ jest aktywny.▷Znacznik nie świeci: układ
jest wyłączony.
Lampka kontrolna
▷Lampka kontrolna świeci się: układ
jest włączony.▷Lampka kontrolna pulsuje: usta‐
wiony limit prędkości został prze‐
kroczony.
Chwilowe wskazanie stanu
Chwilowe wskazanie stanu dla ustawio‐
nego limitu prędkości.
Dynamiczne światła
hamowania
Zasada działaniaBMW X5 M:BMW X6 M:▷Normalne hamowanie: świecą światła ha‐
mowania.▷Silne hamowanie: pulsują światła hamowa‐
nia.
Na chwilę przed zatrzymaniem włączone zos‐
taną światła awaryjne.
Wyłączanie świateł awaryjnych:
▷Przyspieszanie.▷Nacisnąć przycisk świateł awaryjnych.
Active Protection
Informacje ogólne
Pakiet bezpieczeństwa Active Protection
składa się z niezależnych od siebie elementów:
Seite 140ObsługaBezpieczeństwo140
Online Edition for Part no. 01 40 2 964 085 - VI/15
