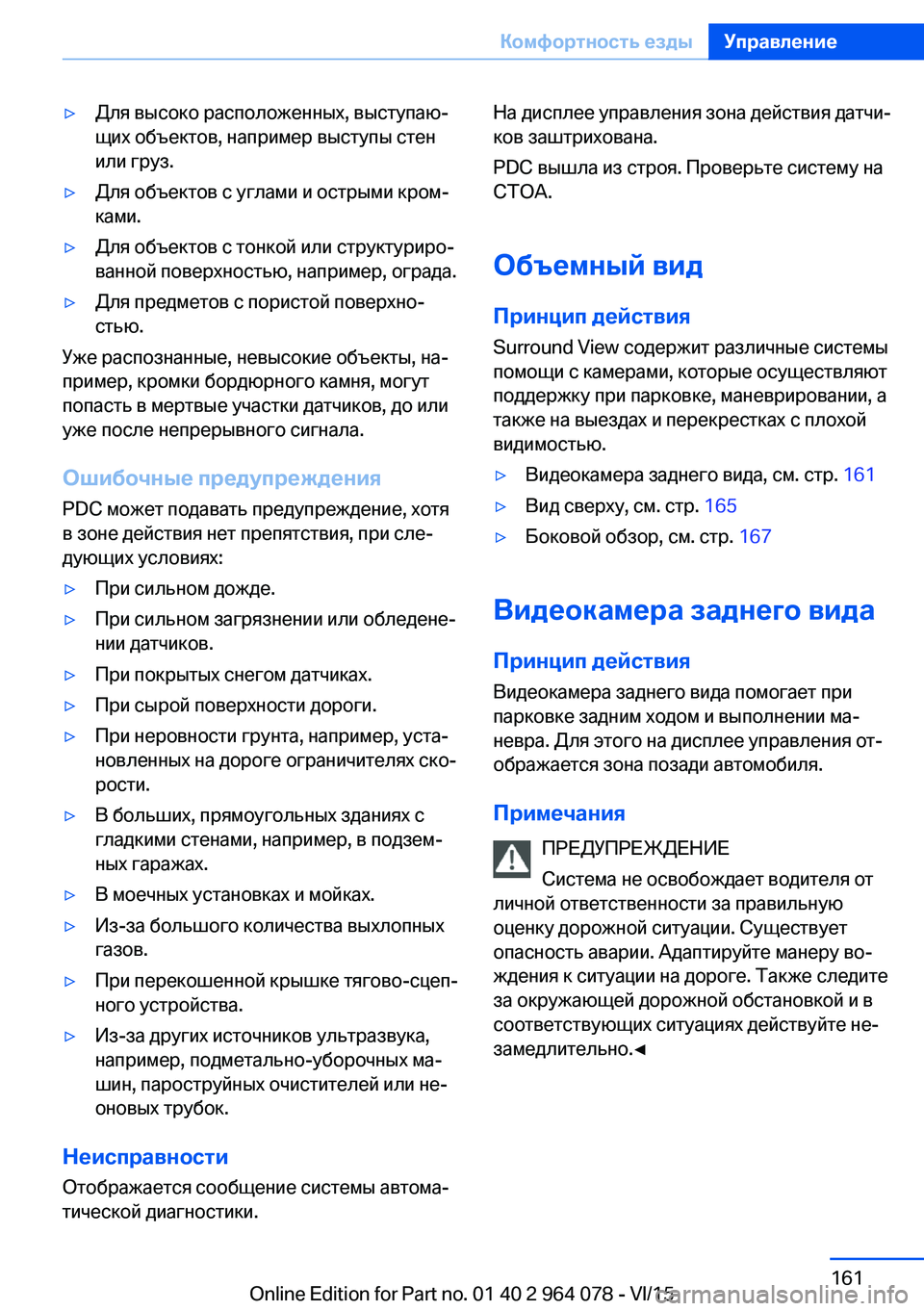

▷Для высоко расположенных, выступаю‐
щих объектов, например выступы стен
или груз.▷Для объектов с углами и острыми кром‐
ками.▷Для объектов с тонкой или структуриро‐
ванной поверхностью, например, ограда.▷Для предметов с пористой поверхно‐
стью.
Уже распознанные, невысокие объекты, на‐
пример, кромки бордюрного камня, могут
попасть в мертвые участки датчиков, до или
уже после непрерывного сигнала.
Ошибочные предупреждения PDC может подавать предупреждение, хотя
в зоне действия нет препятствия, при сле‐
дующих условиях:
▷При сильном дожде.▷При сильном загрязнении или обледене‐
нии датчиков.▷При покрытых снегом датчиках.▷При сырой поверхности дороги.▷При неровности грунта, например, уста‐
новленных на дороге ограничителях ско‐
рости.▷В больших, прямоугольных зданиях с
гладкими стенами, например, в подзем‐
ных гаражах.▷В моечных установках и мойках.▷Из-за большого количества выхлопных
газов.▷При перекошенной крышке тягово-сцеп‐
ного устройства.▷Из-за других источников ультразвука,
например, подметально-уборочных ма‐
шин, пароструйных очистителей или не‐
оновых трубок.
Неисправности
Отображается сообщение системы автома‐
тической диагностики.
На дисплее управления зона действия датчи‐
ков заштрихована.
PDC вышла из строя. Проверьте систему на
СТОА.
Объемный вид
Принцип действия
Surround View содержит различные системы
помощи с камерами, которые осуществляют
поддержку при парковке, маневрировании, а
также на выездах и перекрестках с плохой
видимостью.▷Видеокамера заднего вида, см. стр. 161▷Вид сверху, см. стр. 165▷Боковой обзор, см. стр. 167
Видеокамера заднего вида
Принцип действия
Видеокамера заднего вида помогает при
парковке задним ходом и выполнении ма‐
невра. Для этого на дисплее управления от‐
ображается зона позади автомобиля.
Примечания ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку дорожной ситуации. Существует
опасность аварии. Адаптируйте манеру во‐
ждения к ситуации на дороге. Также следите
за окружающей дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀
Seite 161Комфортность ездыУправление161
Online Edition for Part no. 01 40 2 964 078 - VI/15

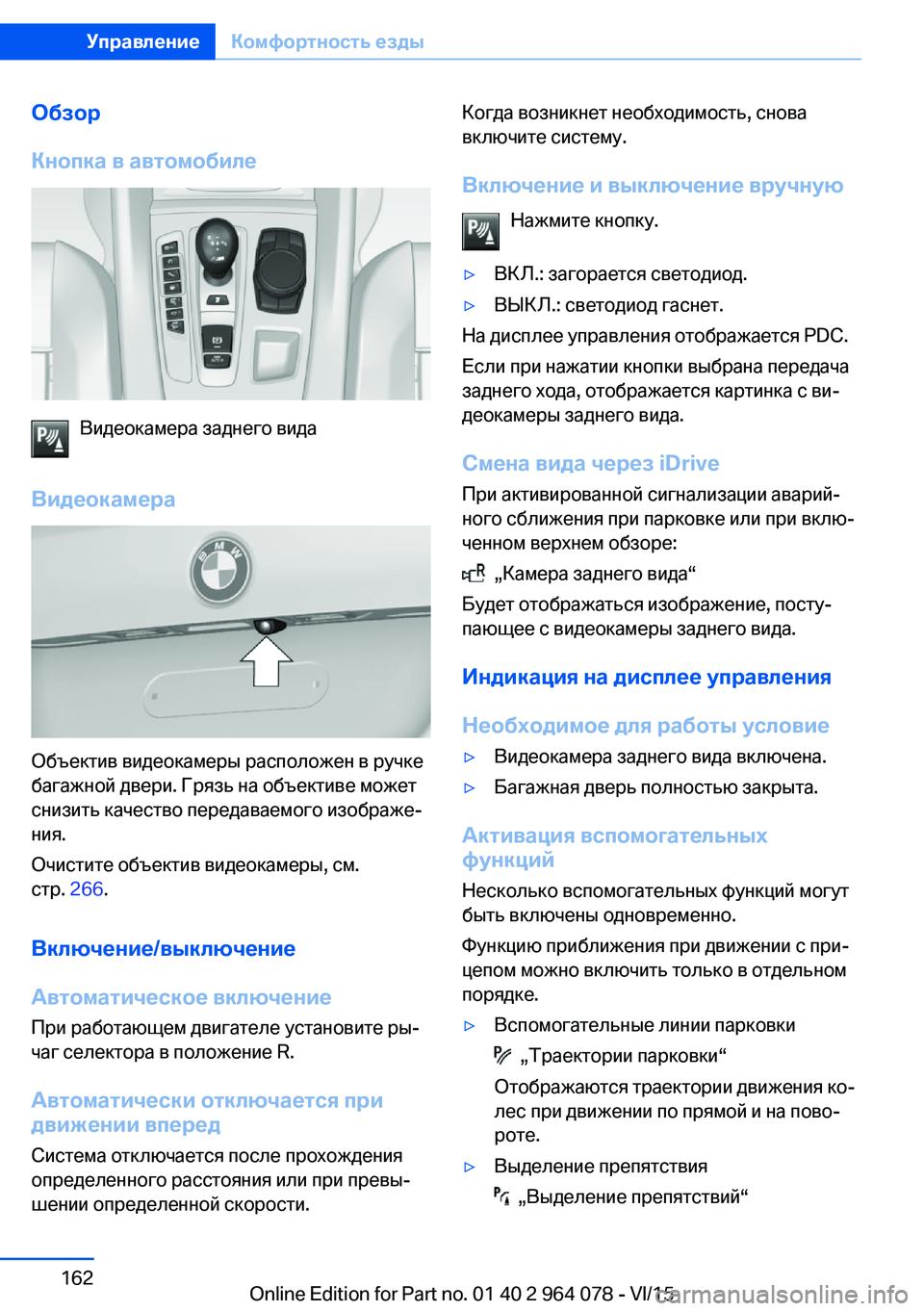

Обзор
Кнопка в автомобиле
Видеокамера заднего вида
Видеокамера
Объектив видеокамеры расположен в ручке
багажной двери. Грязь на объективе может
снизить качество передаваемого изображе‐
ния.
Очистите объектив видеокамеры, см.
стр. 266.
Включение/выключение
Автоматическое включение
При работающем двигателе установите ры‐
чаг селектора в положение R.
Автоматически отключается при
движении вперед
Система отключается после прохождения
определенного расстояния или при превы‐
шении определенной скорости.
Когда возникнет необходимость, снова
включите систему.
Включение и выключение вручную Нажмите кнопку.▷ВКЛ.: загорается светодиод.▷ВЫКЛ.: светодиод гаснет.
На дисплее управления отображается PDC.
Если при нажатии кнопки выбрана передача
заднего хода, отображается картинка с ви‐
деокамеры заднего вида.
Смена вида через iDrive
При активированной сигнализации аварий‐
ного сближения при парковке или при вклю‐
ченном верхнем обзоре:
„Камера заднего вида“
Будет отображаться изображение, посту‐
пающее с видеокамеры заднего вида.
Индикация на дисплее управления
Необходимое для работы условие
▷Видеокамера заднего вида включена.▷Багажная дверь полностью закрыта.
Активация вспомогательных
функций
Несколько вспомогательных функций могут
быть включены одновременно.
Функцию приближения при движении с при‐
цепом можно включить только в отдельном
порядке.
▷Вспомогательные линии парковки
„Траектории парковки“
Отображаются траектории движения ко‐
лес при движении по прямой и на пово‐
роте.
▷Выделение препятствия
„Выделение препятствий“
Seite 162УправлениеКомфортность езды162
Online Edition for Part no. 01 40 2 964 078 - VI/15

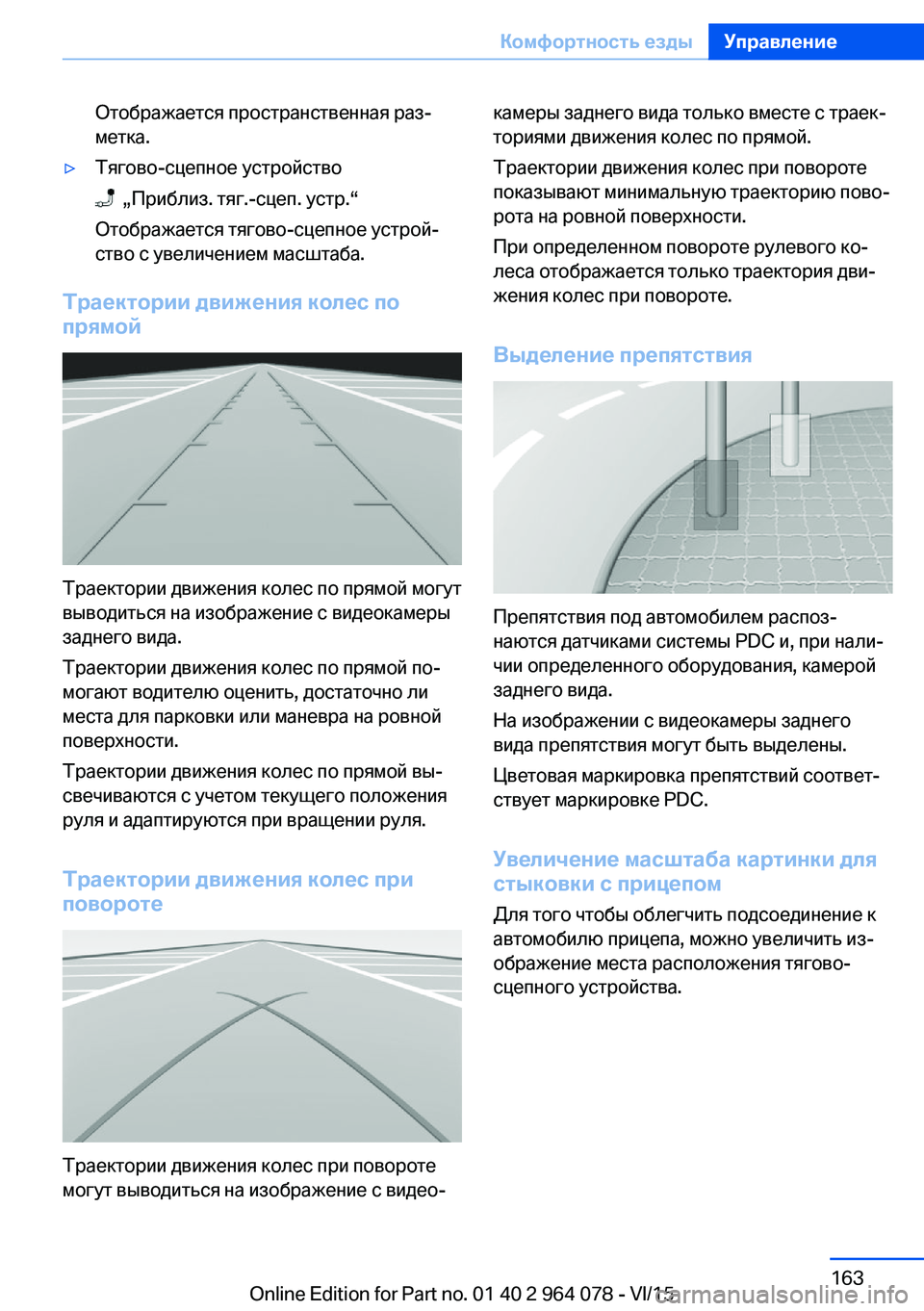

Отображается пространственная раз‐
метка.▷Тягово-сцепное устройство
„Приблиз. тяг.-сцеп. устр.“
Отображается тягово-сцепное устрой‐
ство с увеличением масштаба.
Траектории движения колес по
прямой
Траектории движения колес по прямой могут
выводиться на изображение с видеокамеры
заднего вида.
Траектории движения колес по прямой по‐
могают водителю оценить, достаточно ли
места для парковки или маневра на ровной
поверхности.
Траектории движения колес по прямой вы‐
свечиваются с учетом текущего положения
руля и адаптируются при вращении руля.
Траектории движения колес при
повороте
Траектории движения колес при повороте
могут выводиться на изображение с видео‐
камеры заднего вида только вместе с траек‐
ториями движения колес по прямой.
Траектории движения колес при повороте
показывают минимальную траекторию пово‐
рота на ровной поверхности.
При определенном повороте рулевого ко‐
леса отображается только траектория дви‐
жения колес при повороте.
Выделение препятствия
Препятствия под автомобилем распоз‐
наются датчиками системы PDC и, при нали‐
чии определенного оборудования, камерой
заднего вида.
На изображении с видеокамеры заднего
вида препятствия могут быть выделены.
Цветовая маркировка препятствий соответ‐
ствует маркировке PDC.
Увеличение масштаба картинки для
стыковки с прицепом
Для того чтобы облегчить подсоединение к
автомобилю прицепа, можно увеличить из‐
ображение места расположения тягово-
сцепного устройства.
Seite 163Комфортность ездыУправление163
Online Edition for Part no. 01 40 2 964 078 - VI/15

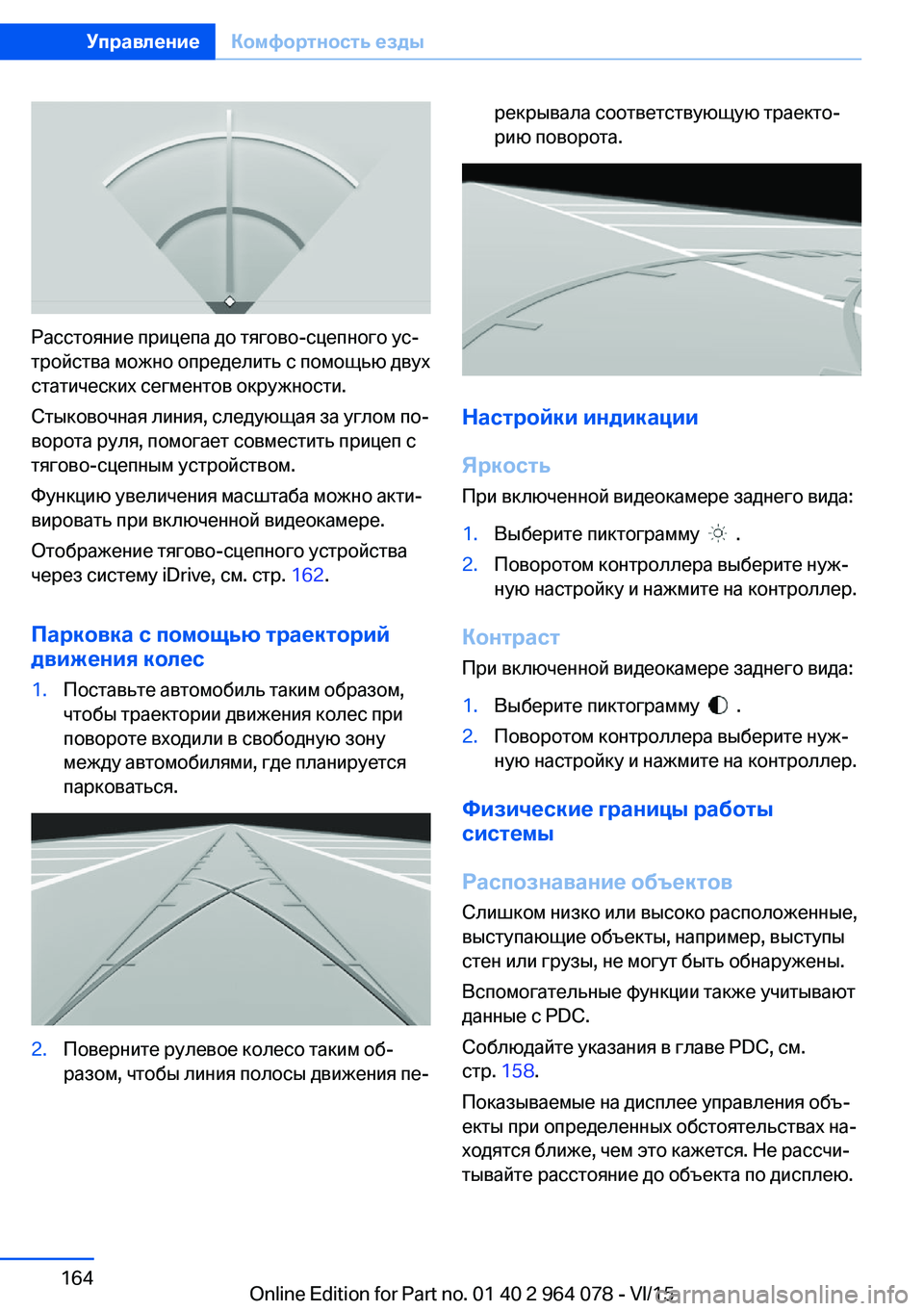

Расстояние прицепа до тягово-сцепного ус‐
тройства можно определить с помощью двух
статических сегментов окружности.
Стыковочная линия, следующая за углом по‐
ворота руля, помогает совместить прицеп с
тягово-сцепным устройством.
Функцию увеличения масштаба можно акти‐
вировать при включенной видеокамере.
Отображение тягово-сцепного устройства
через систему iDrive, см. стр. 162.
Парковка с помощью траекторий движения колес
1.Поставьте автомобиль таким образом,
чтобы траектории движения колес при
повороте входили в свободную зону
между автомобилями, где планируется
парковаться.2.Поверните рулевое колесо таким об‐
разом, чтобы линия полосы движения пе‐рекрывала соответствующую траекто‐
рию поворота.
Настройки индикации
Яркость При включенной видеокамере заднего вида:
1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Контраст
При включенной видеокамере заднего вида:
1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Физические границы работы
системы
Распознавание объектов Слишком низко или высоко расположенные,
выступающие объекты, например, выступы
стен или грузы, не могут быть обнаружены.
Вспомогательные функции также учитывают
данные с PDC.
Соблюдайте указания в главе PDC, см.
стр. 158.
Показываемые на дисплее управления объ‐
екты при определенных обстоятельствах на‐
ходятся ближе, чем это кажется. Не рассчи‐
тывайте расстояние до объекта по дисплею.
Seite 164УправлениеКомфортность езды164
Online Edition for Part no. 01 40 2 964 078 - VI/15

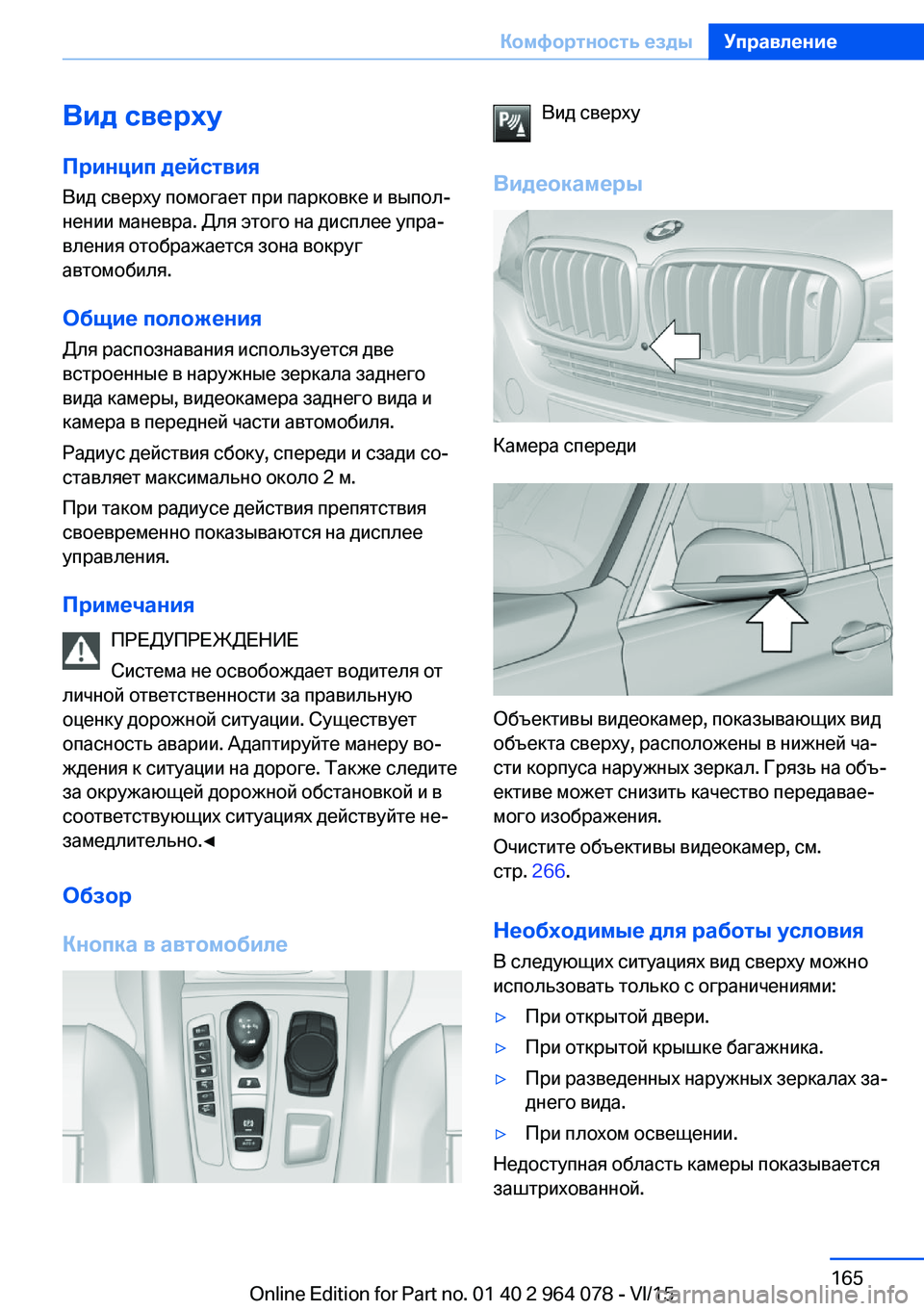

Вид сверху
Принцип действия
Вид сверху помогает при парковке и выпол‐
нении маневра. Для этого на дисплее упра‐
вления отображается зона вокруг
автомобиля.
Общие положения
Для распознавания используется две
встроенные в наружные зеркала заднего
вида камеры, видеокамера заднего вида и
камера в передней части автомобиля.
Радиус действия сбоку, спереди и сзади со‐
ставляет максимально около 2 м.
При таком радиусе действия препятствия
своевременно показываются на дисплее
управления.
Примечания ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку дорожной ситуации. Существует
опасность аварии. Адаптируйте манеру во‐
ждения к ситуации на дороге. Также следите
за окружающей дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀
Обзор
Кнопка в автомобилеВид сверху
Видеокамеры
Камера спереди
Объективы видеокамер, показывающих вид
объекта сверху, расположены в нижней ча‐
сти корпуса наружных зеркал. Грязь на объ‐
ективе может снизить качество передавае‐
мого изображения.
Очистите объективы видеокамер, см.
стр. 266.
Необходимые для работы условия
В следующих ситуациях вид сверху можно
использовать только с ограничениями:
▷При открытой двери.▷При открытой крышке багажника.▷При разведенных наружных зеркалах за‐
днего вида.▷При плохом освещении.
Недоступная область камеры показывается
заштрихованной.
Seite 165Комфортность ездыУправление165
Online Edition for Part no. 01 40 2 964 078 - VI/15

Включение/выключение
Автоматическое включение При работающем двигателе установите ры‐
чаг селектора в положение R.
Будет отображаться изображение, посту‐
пающее с видеокамеры заднего вида. Для
переключения на вид сверху:
„Камера заднего вида“
Автоматически отключается при
движении вперед
Система отключается после прохождения
определенного расстояния или при превы‐
шении определенной скорости.
Когда возникнет необходимость, снова
включите систему.
Включение и выключение вручную Нажмите кнопку.
▷ВКЛ.: загорается светодиод.▷ВЫКЛ.: светодиод гаснет.
Показывается верхний обзор.
Если при нажатии кнопки выбрана передача
заднего хода, отображается картинка с ви‐
деокамеры заднего вида.
Индикация
Индикация на дисплее управления
Данные об условиях окружающей среды
автомобиля можно вывести на дисплей упра‐
вления.
Изображение выводится на дисплей, как
только включается вид сверху.
Если отображается изображение с видеока‐
меры заднего вида, можно переключаться на
вид сверху:
„Камера заднего вида“
Яркость
При включенном виде сверху:1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Контраст
При включенном виде сверху:
1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Отображение траектории движения
колес при повороте и по прямой
▷Статическая красная линия траектории
движения колес при повороте показы‐
вает, сколько необходимо места сбоку
при полном повороте управляемых ко‐
лес.▷Переменная зеленая линия траектории
движения колес по прямой помогает
определять, сколько фактически тре‐
буется места сбоку.
Траектория движения зависит от вы‐
бранной передачи и текущего положения
руля. Траектория движения постоянно
адаптируется при вращении руля.
„Траектории парковки“
Отображаются траектории движения колес
при движении на повороте и по прямой.
Физические границы работы
системы
При неисправной камере выдается сообще‐
ние системы автоматической диагностики.
Seite 166УправлениеКомфортность езды166
Online Edition for Part no. 01 40 2 964 078 - VI/15

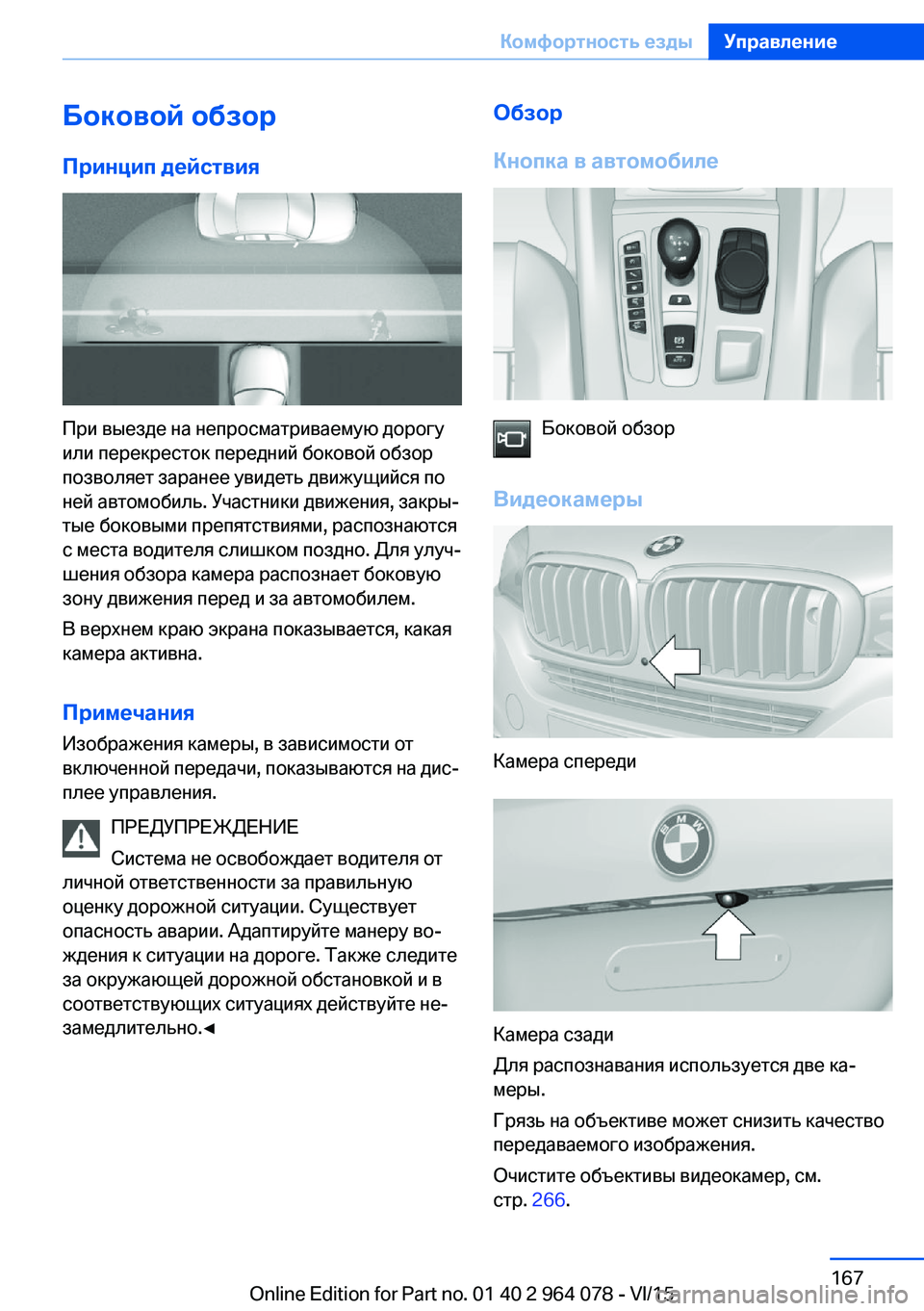

Боковой обзор
Принцип действия
При выезде на непросматриваемую дорогу
или перекресток передний боковой обзор
позволяет заранее увидеть движущийся по
ней автомобиль. Участники движения, закры‐
тые боковыми препятствиями, распознаются
с места водителя слишком поздно. Для улуч‐
шения обзора камера распознает боковую
зону движения перед и за автомобилем.
В верхнем краю экрана показывается, какая
камера активна.
Примечания
Изображения камеры, в зависимости от
включенной передачи, показываются на дис‐
плее управления.
ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку дорожной ситуации. Существует
опасность аварии. Адаптируйте манеру во‐
ждения к ситуации на дороге. Также следите
за окружающей дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀
Обзор
Кнопка в автомобиле
Боковой обзор
Видеокамеры
Камера спереди
Камера сзади
Для распознавания используется две ка‐
меры.
Грязь на объективе может снизить качество
передаваемого изображения.
Очистите объективы видеокамер, см.
стр. 266.
Seite 167Комфортность ездыУправление167
Online Edition for Part no. 01 40 2 964 078 - VI/15

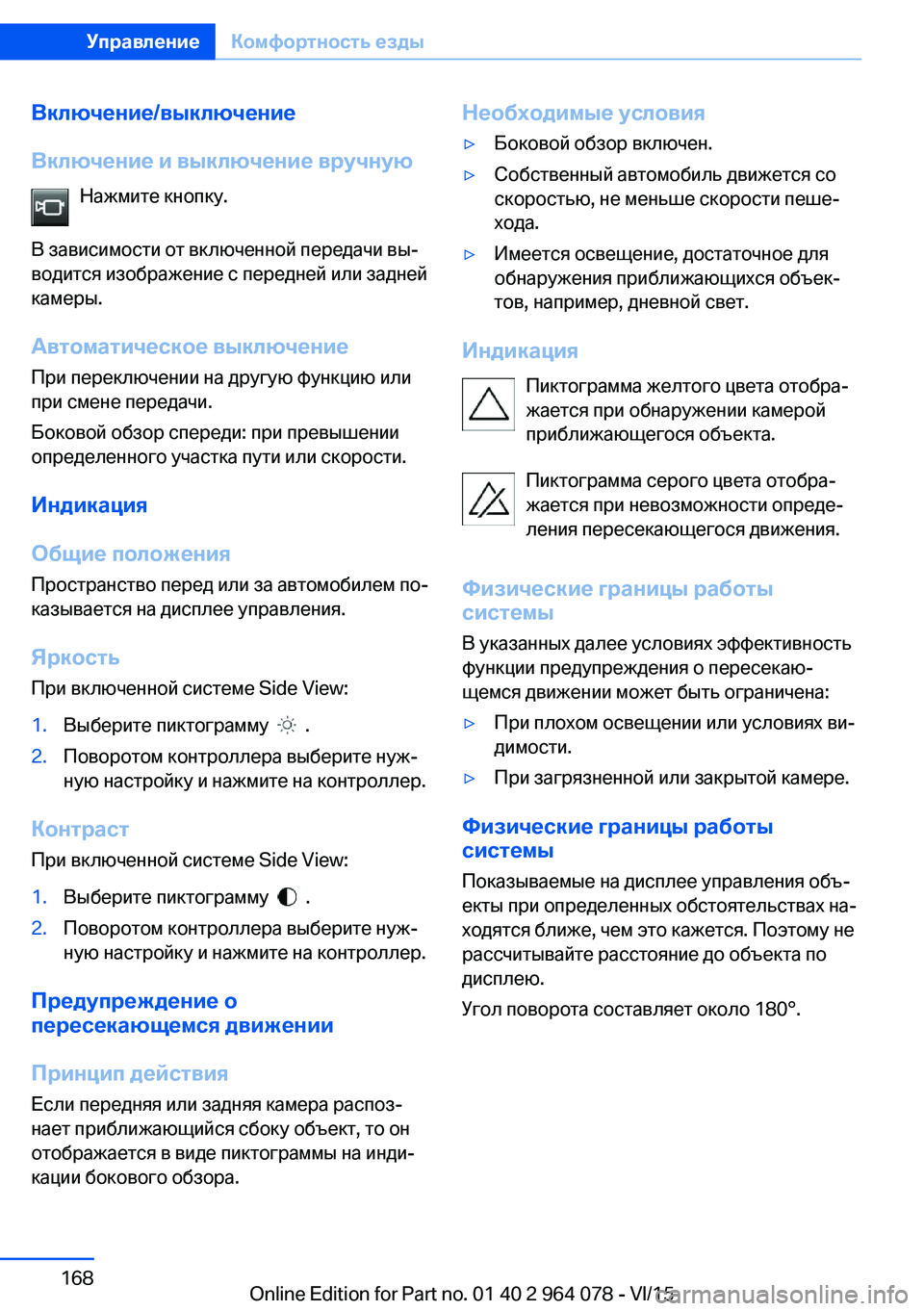

Включение/выключение
Включение и выключение вручную Нажмите кнопку.
В зависимости от включенной передачи вы‐
водится изображение с передней или задней
камеры.
Автоматическое выключение
При переключении на другую функцию или
при смене передачи.
Боковой обзор спереди: при превышении
определенного участка пути или скорости.
Индикация
Общие положения
Пространство перед или за автомобилем по‐
казывается на дисплее управления.
Яркость При включенной системе Side View:1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Контраст
При включенной системе Side View:
1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Предупреждение о
пересекающемся движении
Принцип действия
Если передняя или задняя камера распоз‐
нает приближающийся сбоку объект, то он
отображается в виде пиктограммы на инди‐
кации бокового обзора.
Необходимые условия▷Боковой обзор включен.▷Собственный автомобиль движется со
скоростью, не меньше скорости пеше‐
хода.▷Имеется освещение, достаточное для
обнаружения приближающихся объек‐
тов, например, дневной свет.
Индикация
Пиктограмма желтого цвета отобра‐
жается при обнаружении камерой
приближающегося объекта.
Пиктограмма серого цвета отобра‐
жается при невозможности опреде‐
ления пересекающегося движения.
Физические границы работы
системы
В указанных далее условиях эффективность
функции предупреждения о пересекаю‐
щемся движении может быть ограничена:
▷При плохом освещении или условиях ви‐
димости.▷При загрязненной или закрытой камере.
Физические границы работы
системы
Показываемые на дисплее управления объ‐
екты при определенных обстоятельствах на‐
ходятся ближе, чем это кажется. Поэтому не
рассчитывайте расстояние до объекта по
дисплею.
Угол поворота составляет около 180°.
Seite 168УправлениеКомфортность езды168
Online Edition for Part no. 01 40 2 964 078 - VI/15

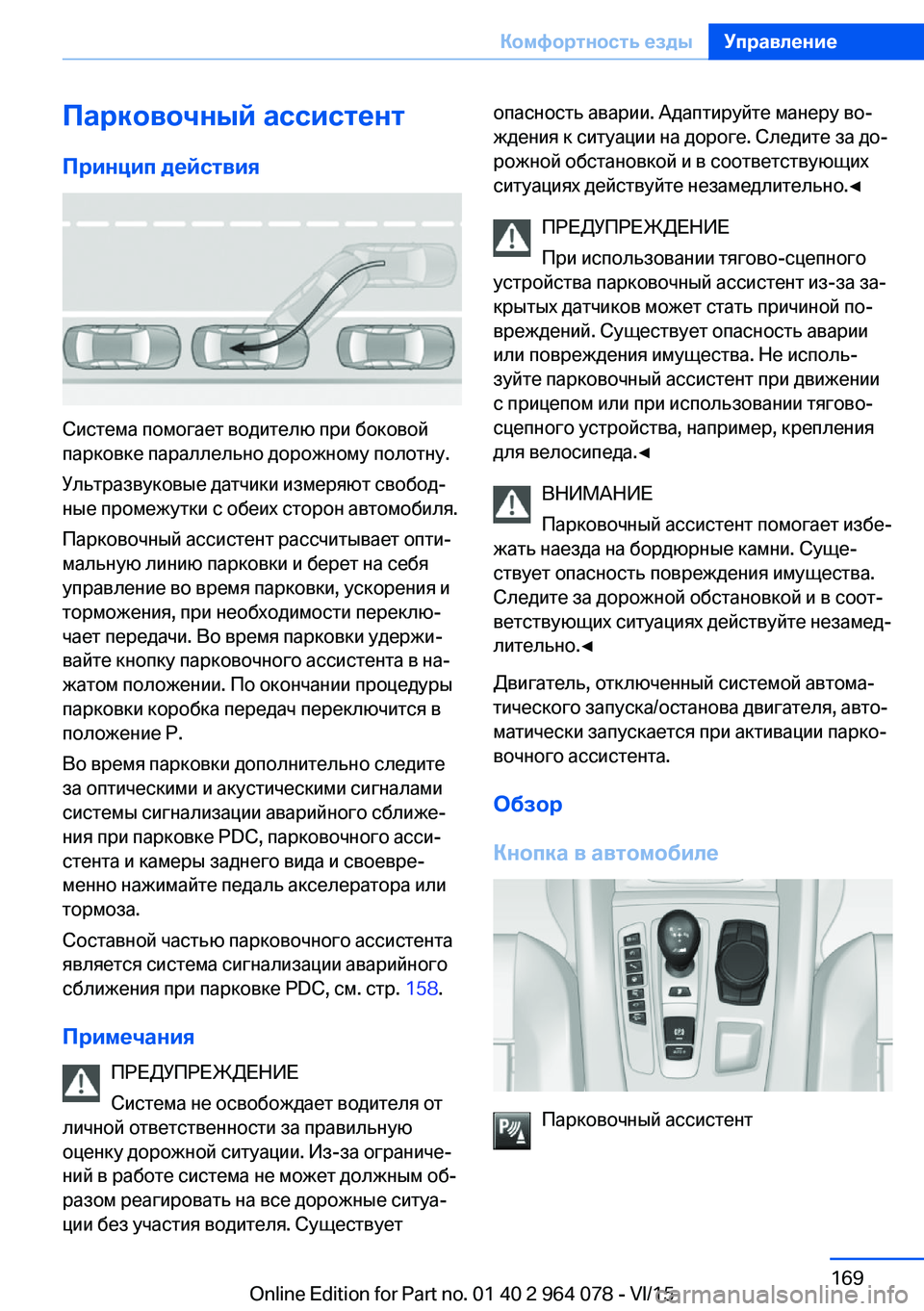

Парковочный ассистент
Принцип действия
Система помогает водителю при боковой
парковке параллельно дорожному полотну.
Ультразвуковые датчики измеряют свобод‐
ные промежутки с обеих сторон автомобиля.
Парковочный ассистент рассчитывает опти‐
мальную линию парковки и берет на себя
управление во время парковки, ускорения и
торможения, при необходимости переклю‐
чает передачи. Во время парковки удержи‐
вайте кнопку парковочного ассистента в на‐
жатом положении. По окончании процедуры
парковки коробка передач переключится в
положение P.
Во время парковки дополнительно следите
за оптическими и акустическими сигналами
системы сигнализации аварийного сближе‐
ния при парковке PDC, парковочного асси‐
стента и камеры заднего вида и своевре‐
менно нажимайте педаль акселератора или
тормоза.
Составной частью парковочного ассистента
является система сигнализации аварийного
сближения при парковке PDC, см. стр. 158.
Примечания ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку дорожной ситуации. Из-за ограниче‐
ний в работе система не может должным об‐
разом реагировать на все дорожные ситуа‐
ции без участия водителя. Существует
опасность аварии. Адаптируйте манеру во‐
ждения к ситуации на дороге. Следите за до‐
рожной обстановкой и в соответствующих
ситуациях действуйте незамедлительно.◀
ПРЕДУПРЕЖДЕНИЕ
При использовании тягово-сцепного
устройства парковочный ассистент из-за за‐
крытых датчиков может стать причиной по‐
вреждений. Существует опасность аварии
или повреждения имущества. Не исполь‐
зуйте парковочный ассистент при движении
с прицепом или при использовании тягово-
сцепного устройства, например, крепления
для велосипеда.◀
ВНИМАНИЕ
Парковочный ассистент помогает избе‐
жать наезда на бордюрные камни. Суще‐
ствует опасность повреждения имущества.
Следите за дорожной обстановкой и в соот‐
ветствующих ситуациях действуйте незамед‐
лительно.◀
Двигатель, отключенный системой автома‐
тического запуска/останова двигателя, авто‐
матически запускается при активации парко‐
вочного ассистента.
Обзор
Кнопка в автомобиле
Парковочный ассистент
Seite 169Комфортность ездыУправление169
Online Edition for Part no. 01 40 2 964 078 - VI/15

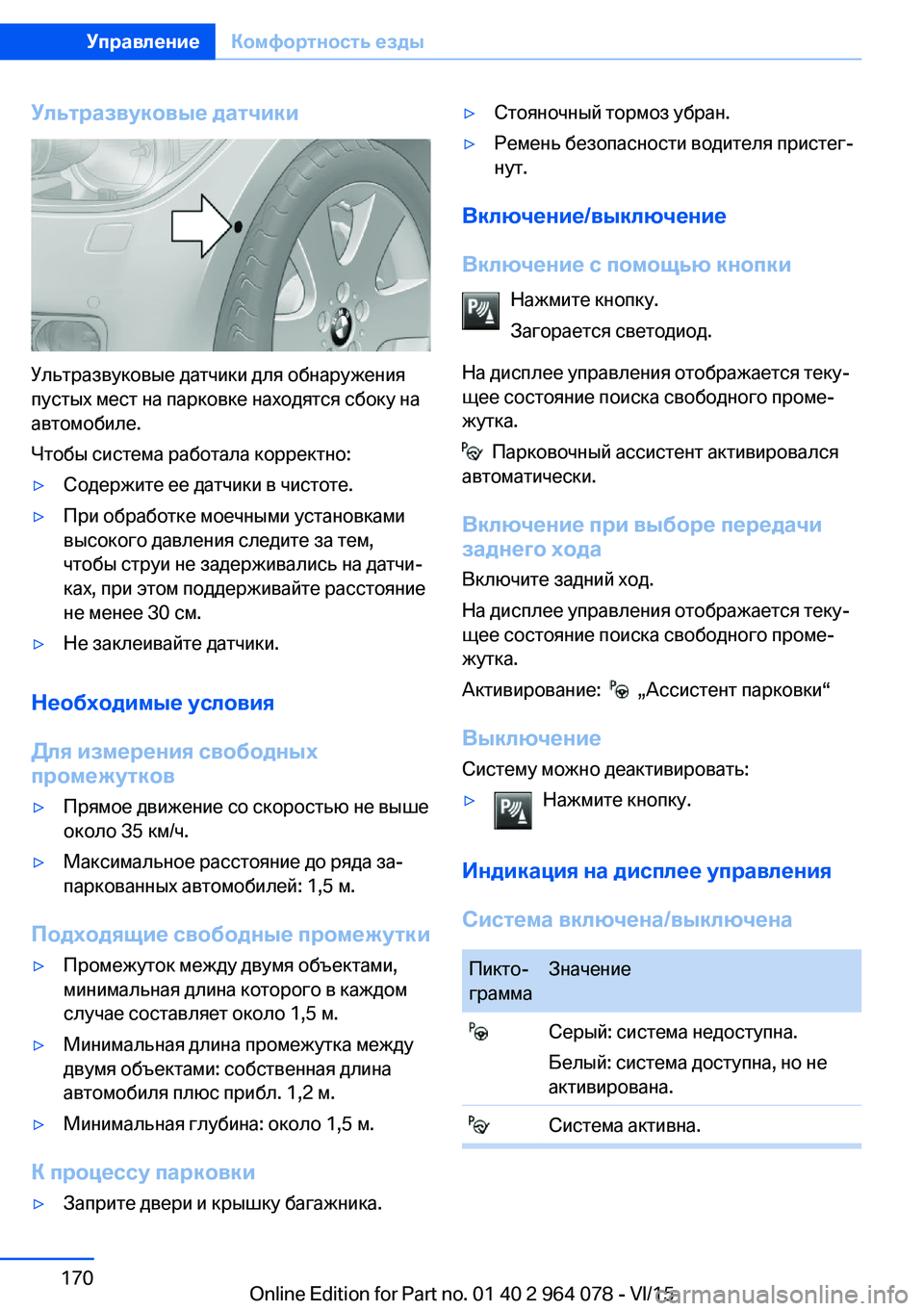

Ультразвуковые датчики
Ультразвуковые датчики для обнаружения
пустых мест на парковке находятся сбоку на
автомобиле.
Чтобы система работала корректно:
▷Содержите ее датчики в чистоте.▷При обработке моечными установками
высокого давления следите за тем,
чтобы струи не задерживались на датчи‐
ках, при этом поддерживайте расстояние
не менее 30 см.▷Не заклеивайте датчики.
Необходимые условия
Для измерения свободных
промежутков
▷Прямое движение со скоростью не выше
около 35 км/ч.▷Максимальное расстояние до ряда за‐
паркованных автомобилей: 1,5 м.
Подходящие свободные промежутки
▷Промежуток между двумя объектами,
минимальная длина которого в каждом
случае составляет около 1,5 м.▷Минимальная длина промежутка между
двумя объектами: собственная длина
автомобиля плюс прибл. 1,2 м.▷Минимальная глубина: около 1,5 м.
К процессу парковки
▷Заприте двери и крышку багажника.▷Стояночный тормоз убран.▷Ремень безопасности водителя пристег‐
нут.
Включение/выключение
Включение с помощью кнопки Нажмите кнопку.
Загорается светодиод.
На дисплее управления отображается теку‐
щее состояние поиска свободного проме‐
жутка.
Парковочный ассистент активировался
автоматически.
Включение при выборе передачи
заднего хода
Включите задний ход.
На дисплее управления отображается теку‐
щее состояние поиска свободного проме‐
жутка.
Активирование:
„Ассистент парковки“
Выключение
Систему можно деактивировать:
▷Нажмите кнопку.
Индикация на дисплее управления
Система включена/выключена
Пикто‐
граммаЗначение Серый: система недоступна.
Белый: система доступна, но не
активирована. Система активна.Seite 170УправлениеКомфортность езды170
Online Edition for Part no. 01 40 2 964 078 - VI/15
