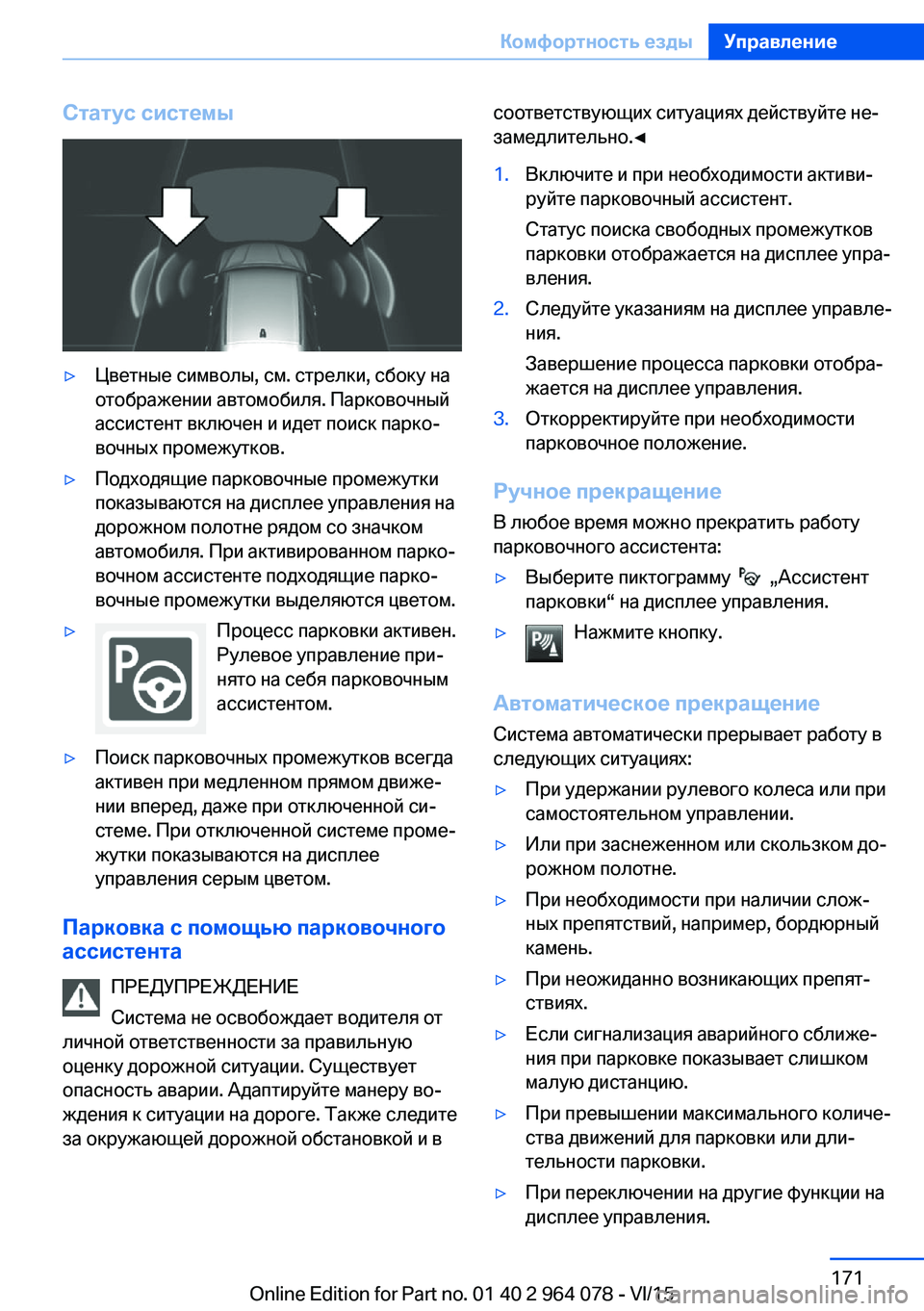

Статус системы▷Цветные символы, см. стрелки, сбоку на
отображении автомобиля. Парковочный
ассистент включен и идет поиск парко‐
вочных промежутков.▷Подходящие парковочные промежутки
показываются на дисплее управления на
дорожном полотне рядом со значком
автомобиля. При активированном парко‐
вочном ассистенте подходящие парко‐
вочные промежутки выделяются цветом.▷Процесс парковки активен.
Рулевое управление при‐
нято на себя парковочным ассистентом.▷Поиск парковочных промежутков всегда
активен при медленном прямом движе‐
нии вперед, даже при отключенной си‐
стеме. При отключенной системе проме‐
жутки показываются на дисплее
управления серым цветом.
Парковка с помощью парковочного
ассистента
ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку дорожной ситуации. Существует
опасность аварии. Адаптируйте манеру во‐
ждения к ситуации на дороге. Также следите
за окружающей дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀1.Включите и при необходимости активи‐
руйте парковочный ассистент.
Статус поиска свободных промежутков
парковки отображается на дисплее упра‐
вления.2.Следуйте указаниям на дисплее управле‐
ния.
Завершение процесса парковки отобра‐
жается на дисплее управления.3.Откорректируйте при необходимости
парковочное положение.
Ручное прекращение
В любое время можно прекратить работу
парковочного ассистента:
▷Выберите пиктограмму „Ассистент
парковки“ на дисплее управления.▷Нажмите кнопку.
Автоматическое прекращение
Система автоматически прерывает работу в
следующих ситуациях:
▷При удержании рулевого колеса или при
самостоятельном управлении.▷Или при заснеженном или скользком до‐
рожном полотне.▷При необходимости при наличии слож‐
ных препятствий, например, бордюрный
камень.▷При неожиданно возникающих препят‐
ствиях.▷Если сигнализация аварийного сближе‐
ния при парковке показывает слишком
малую дистанцию.▷При превышении максимального количе‐
ства движений для парковки или дли‐
тельности парковки.▷При переключении на другие функции на
дисплее управления.Seite 171Комфортность ездыУправление171
Online Edition for Part no. 01 40 2 964 078 - VI/15

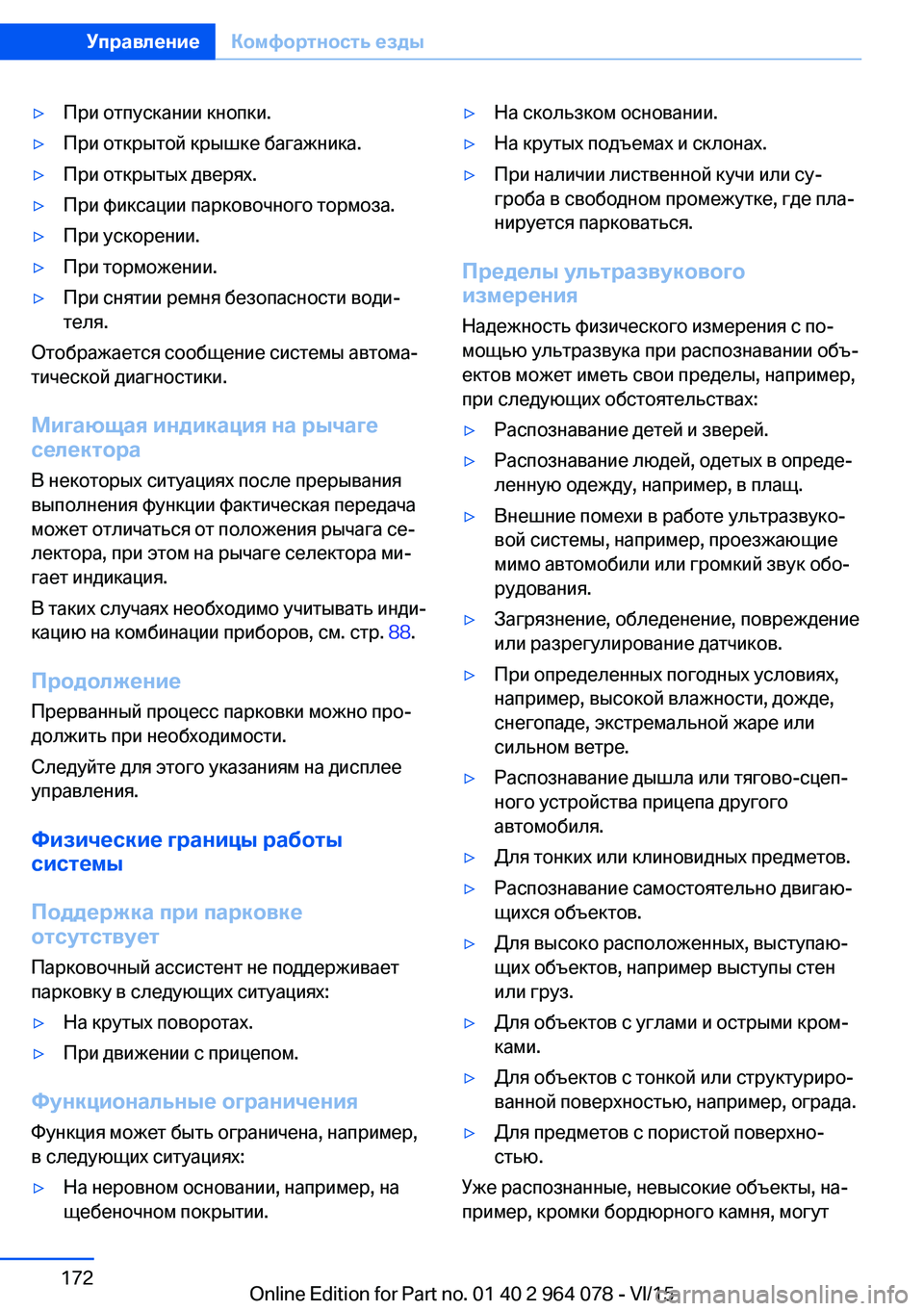

▷При отпускании кнопки.▷При открытой крышке багажника.▷При открытых дверях.▷При фиксации парковочного тормоза.▷При ускорении.▷При торможении.▷При снятии ремня безопасности води‐
теля.
Отображается сообщение системы автома‐
тической диагностики.
Мигающая индикация на рычаге
селектора
В некоторых ситуациях после прерывания
выполнения функции фактическая передача может отличаться от положения рычага се‐
лектора, при этом на рычаге селектора ми‐
гает индикация.
В таких случаях необходимо учитывать инди‐
кацию на комбинации приборов, см. стр. 88.
Продолжение
Прерванный процесс парковки можно про‐
должить при необходимости.
Следуйте для этого указаниям на дисплее
управления.
Физические границы работы
системы
Поддержка при парковке
отсутствует
Парковочный ассистент не поддерживает
парковку в следующих ситуациях:
▷На крутых поворотах.▷При движении с прицепом.
Функциональные ограничения
Функция может быть ограничена, например,
в следующих ситуациях:
▷На неровном основании, например, на
щебеночном покрытии.▷На скользком основании.▷На крутых подъемах и склонах.▷При наличии лиственной кучи или су‐
гроба в свободном промежутке, где пла‐
нируется парковаться.
Пределы ультразвукового
измерения
Надежность физического измерения с по‐
мощью ультразвука при распознавании объ‐
ектов может иметь свои пределы, например,
при следующих обстоятельствах:
▷Распознавание детей и зверей.▷Распознавание людей, одетых в опреде‐
ленную одежду, например, в плащ.▷Внешние помехи в работе ультразвуко‐
вой системы, например, проезжающие
мимо автомобили или громкий звук обо‐
рудования.▷Загрязнение, обледенение, повреждение
или разрегулирование датчиков.▷При определенных погодных условиях,
например, высокой влажности, дожде,
снегопаде, экстремальной жаре или
сильном ветре.▷Распознавание дышла или тягово-сцеп‐
ного устройства прицепа другого
автомобиля.▷Для тонких или клиновидных предметов.▷Распознавание самостоятельно двигаю‐
щихся объектов.▷Для высоко расположенных, выступаю‐
щих объектов, например выступы стен
или груз.▷Для объектов с углами и острыми кром‐
ками.▷Для объектов с тонкой или структуриро‐
ванной поверхностью, например, ограда.▷Для предметов с пористой поверхно‐
стью.
Уже распознанные, невысокие объекты, на‐
пример, кромки бордюрного камня, могут
Seite 172УправлениеКомфортность езды172
Online Edition for Part no. 01 40 2 964 078 - VI/15

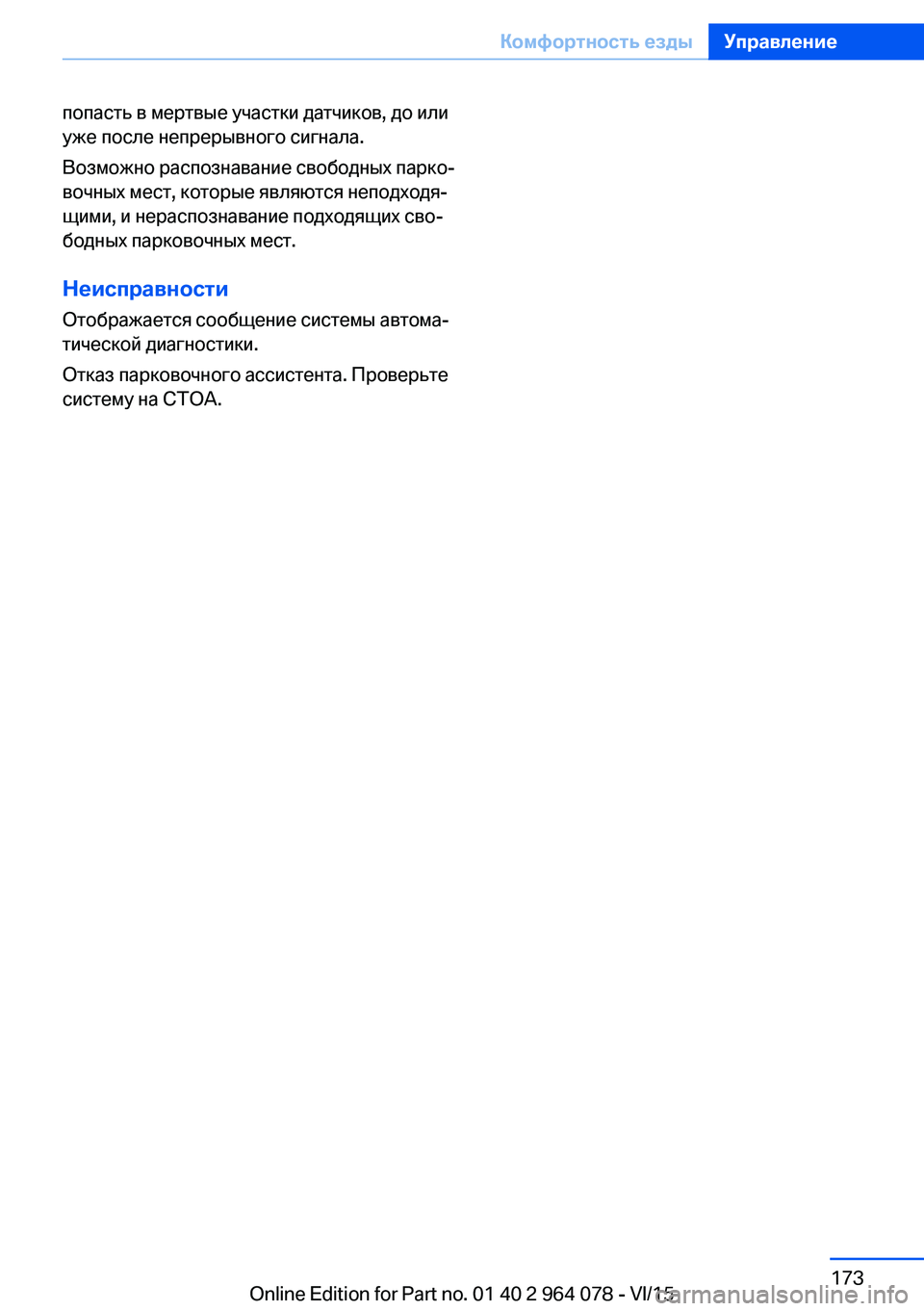

попасть в мертвые участки датчиков, до или
уже после непрерывного сигнала.
Возможно распознавание свободных парко‐
вочных мест, которые являются неподходя‐
щими, и нераспознавание подходящих сво‐
бодных парковочных мест.
Неисправности
Отображается сообщение системы автома‐
тической диагностики.
Отказ парковочного ассистента. Проверьте
систему на СТОА.Seite 173Комфортность ездыУправление173
Online Edition for Part no. 01 40 2 964 078 - VI/15

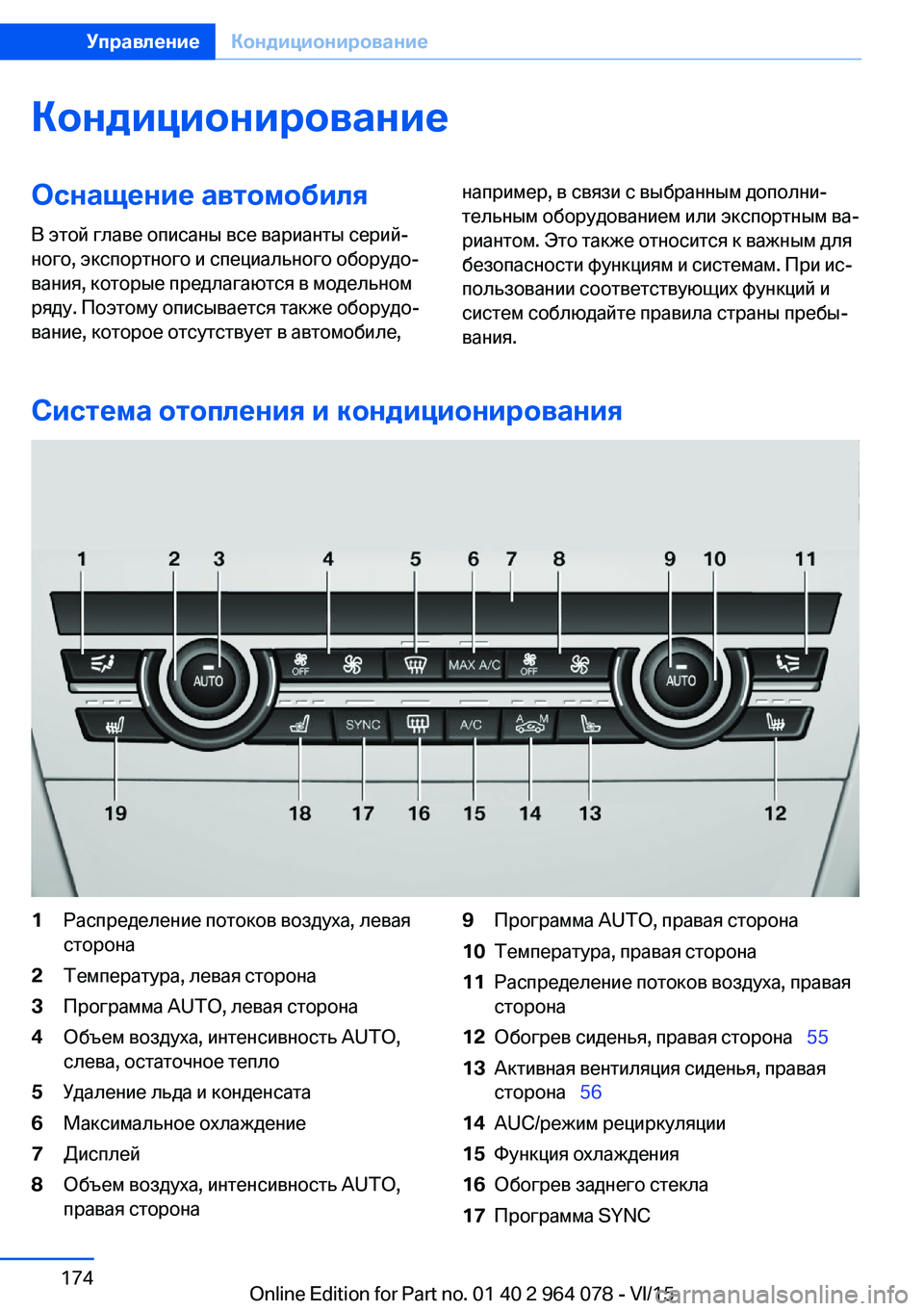

КондиционированиеОснащение автомобиля
В этой главе описаны все варианты серий‐
ного, экспортного и специального оборудо‐
вания, которые предлагаются в модельном
ряду. Поэтому описывается также оборудо‐
вание, которое отсутствует в автомобиле,например, в связи с выбранным дополни‐
тельным оборудованием или экспортным ва‐
риантом. Это также относится к важным для
безопасности функциям и системам. При ис‐
пользовании соответствующих функций и
систем соблюдайте правила страны пребы‐
вания.
Система отопления и кондиционирования
1Распределение потоков воздуха, левая
сторона2Температура, левая сторона3Программа AUTO, левая сторона4Объем воздуха, интенсивность AUTO,
слева, остаточное тепло5Удаление льда и конденсата6Максимальное охлаждение7Дисплей8Объем воздуха, интенсивность AUTO,
правая сторона9Программа AUTO, правая сторона10Температура, правая сторона11Распределение потоков воздуха, правая
сторона12Обогрев сиденья, правая сторона   5513Активная вентиляция сиденья, правая
сторона   5614AUC/режим рециркуляции15Функция охлаждения16Обогрев заднего стекла17Программа SYNCSeite 174УправлениеКондиционирование174
Online Edition for Part no. 01 40 2 964 078 - VI/15

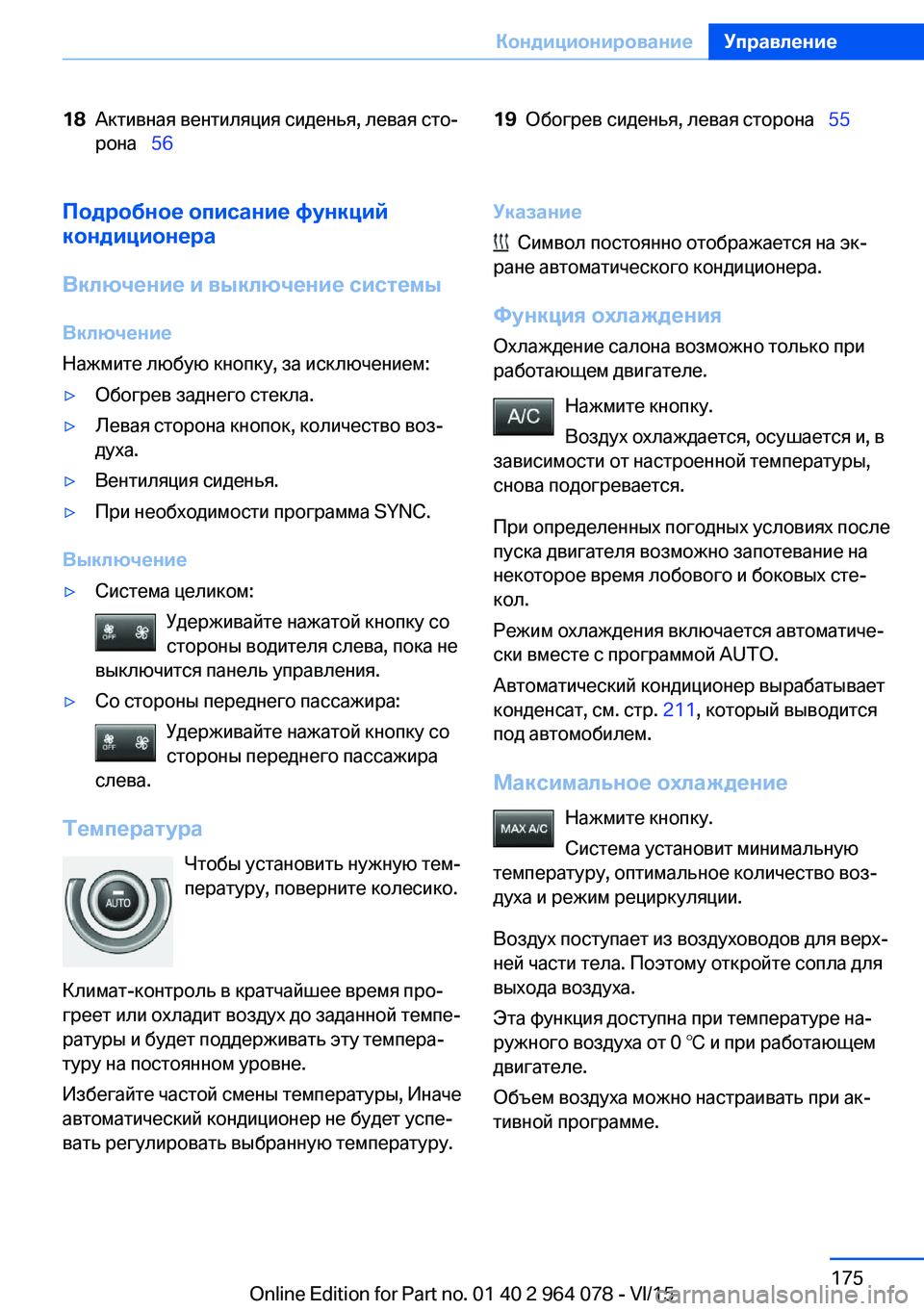

18Активная вентиляция сиденья, левая сто‐
рона   5619Обогрев сиденья, левая сторона   55Подробное описание функций
кондиционера
Включение и выключение системы Включение
Нажмите любую кнопку, за исключением:▷Обогрев заднего стекла.▷Левая сторона кнопок, количество воз‐
духа.▷Вентиляция сиденья.▷При необходимости программа SYNC.
Выключение
▷Система целиком:
Удерживайте нажатой кнопку со
стороны водителя слева, пока не
выключится панель управления.▷Со стороны переднего пассажира:
Удерживайте нажатой кнопку со
стороны переднего пассажира
слева.
Температура
Чтобы установить нужную тем‐
пературу, поверните колесико.
Климат-контроль в кратчайшее время про‐
греет или охладит воздух до заданной темпе‐
ратуры и будет поддерживать эту темпера‐
туру на постоянном уровне.
Избегайте частой смены температуры, Иначе
автоматический кондиционер не будет успе‐
вать регулировать выбранную температуру.
Указание
Символ постоянно отображается на эк‐
ране автоматического кондиционера.
Функция охлаждения Охлаждение салона возможно только при
работающем двигателе.
Нажмите кнопку.
Воздух охлаждается, осушается и, в
зависимости от настроенной температуры,
снова подогревается.
При определенных погодных условиях после
пуска двигателя возможно запотевание на
некоторое время лобового и боковых сте‐ кол.
Режим охлаждения включается автоматиче‐
ски вместе с программой AUTO.
Автоматический кондиционер вырабатывает
конденсат, см. стр. 211, который выводится
под автомобилем.
Максимальное охлаждение Нажмите кнопку.
Система установит минимальную
температуру, оптимальное количество воз‐
духа и режим рециркуляции.
Воздух поступает из воздуховодов для верх‐
ней части тела. Поэтому откройте сопла для
выхода воздуха.
Эта функция доступна при температуре на‐
ружного воздуха от 0 ℃ и при работающем
двигателе.
Объем воздуха можно настраивать при ак‐
тивной программе.
Seite 175КондиционированиеУправление175
Online Edition for Part no. 01 40 2 964 078 - VI/15

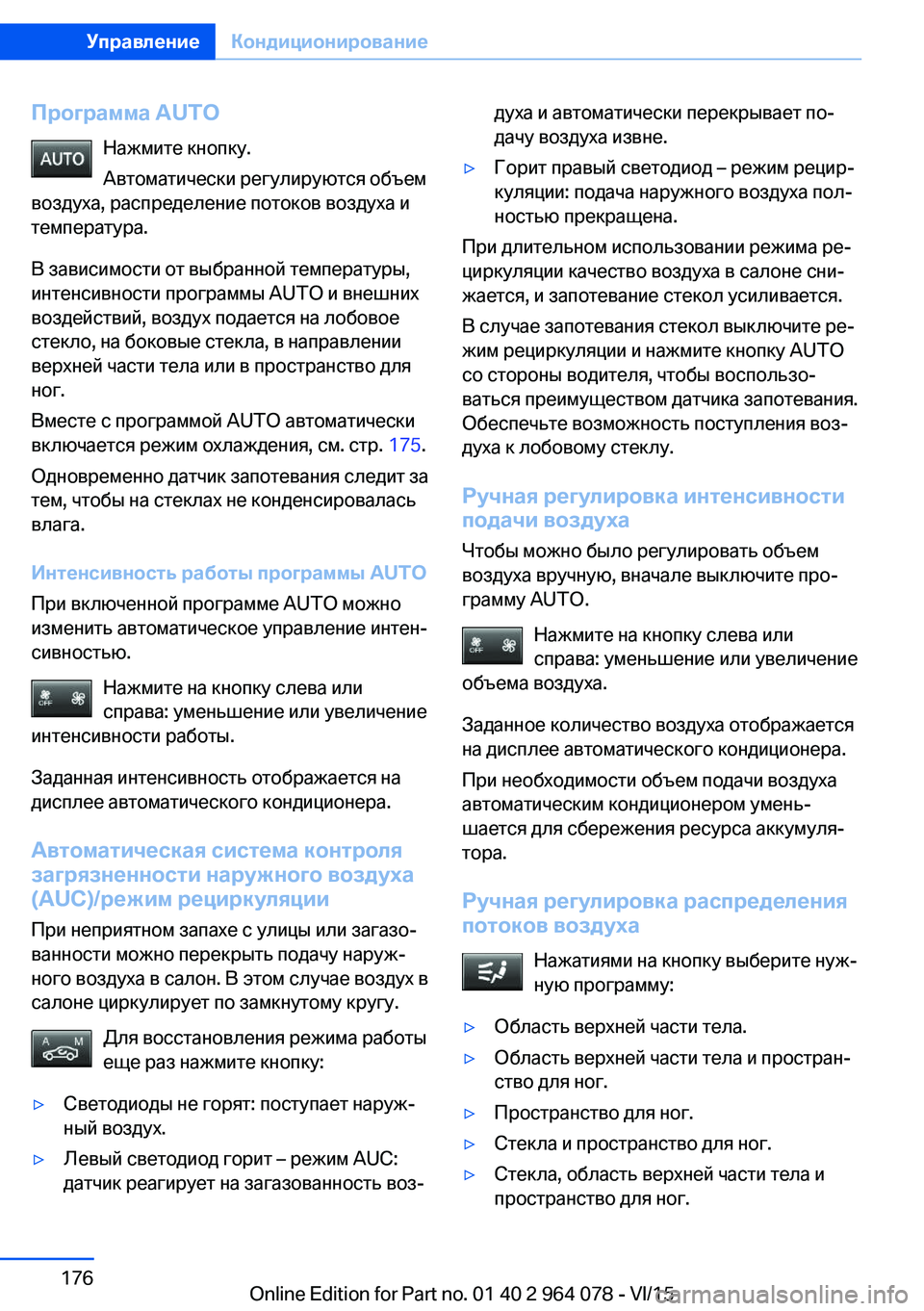

Программа AUTOНажмите кнопку.
Автоматически регулируются объем
воздуха, распределение потоков воздуха и
температура.
В зависимости от выбранной температуры,
интенсивности программы AUTO и внешних
воздействий, воздух подается на лобовое
стекло, на боковые стекла, в направлении
верхней части тела или в пространство для
ног.
Вместе с программой AUTO автоматически
включается режим охлаждения, см. стр. 175.
Одновременно датчик запотевания следит за
тем, чтобы на стеклах не конденсировалась
влага.
Интенсивность работы программы AUTO
При включенной программе AUTO можно
изменить автоматическое управление интен‐
сивностью.
Нажмите на кнопку слева или
справа: уменьшение или увеличение
интенсивности работы.
Заданная интенсивность отображается на
дисплее автоматического кондиционера.
Автоматическая система контроля
загрязненности наружного воздуха (AUC)/режим рециркуляции
При неприятном запахе с улицы или загазо‐
ванности можно перекрыть подачу наруж‐
ного воздуха в салон. В этом случае воздух в
салоне циркулирует по замкнутому кругу.
Для восстановления режима работыеще раз нажмите кнопку:▷Светодиоды не горят: поступает наруж‐
ный воздух.▷Левый светодиод горит – режим AUC:
датчик реагирует на загазованность воз‐духа и автоматически перекрывает по‐
дачу воздуха извне.▷Горит правый светодиод – режим рецир‐
куляции: подача наружного воздуха пол‐
ностью прекращена.
При длительном использовании режима ре‐
циркуляции качество воздуха в салоне сни‐
жается, и запотевание стекол усиливается.
В случае запотевания стекол выключите ре‐
жим рециркуляции и нажмите кнопку AUTO
со стороны водителя, чтобы воспользо‐
ваться преимуществом датчика запотевания.
Обеспечьте возможность поступления воз‐
духа к лобовому стеклу.
Ручная регулировка интенсивности
подачи воздуха
Чтобы можно было регулировать объем
воздуха вручную, вначале выключите про‐
грамму AUTO.
Нажмите на кнопку слева или
справа: уменьшение или увеличение
объема воздуха.
Заданное количество воздуха отображается
на дисплее автоматического кондиционера.
При необходимости объем подачи воздуха
автоматическим кондиционером умень‐
шается для сбережения ресурса аккумуля‐
тора.
Ручная регулировка распределения
потоков воздуха
Нажатиями на кнопку выберите нуж‐
ную программу:
▷Область верхней части тела.▷Область верхней части тела и простран‐
ство для ног.▷Пространство для ног.▷Стекла и пространство для ног.▷Стекла, область верхней части тела и
пространство для ног.Seite 176УправлениеКондиционирование176
Online Edition for Part no. 01 40 2 964 078 - VI/15

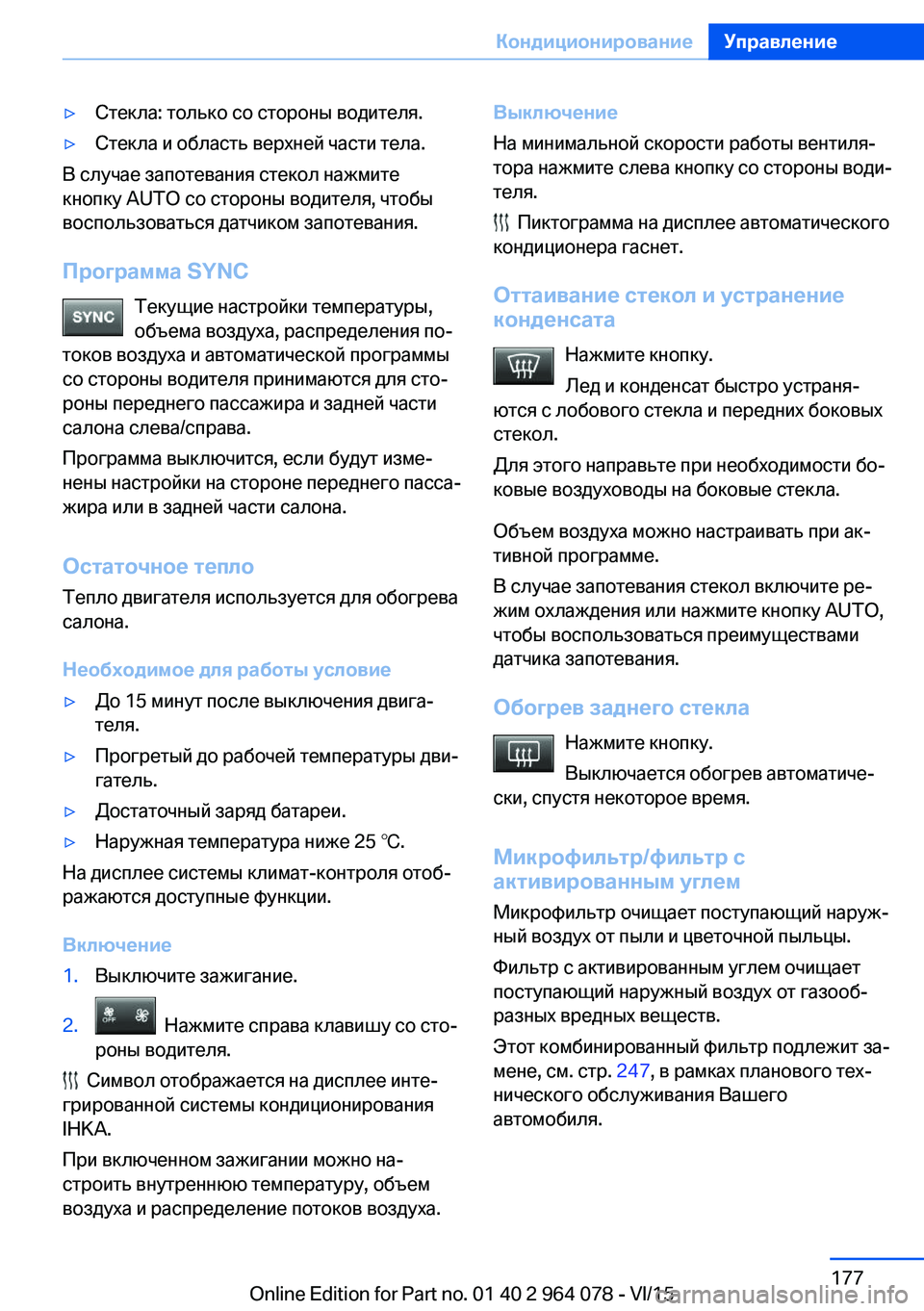

▷Стекла: только со стороны водителя.▷Стекла и область верхней части тела.
В случае запотевания стекол нажмите
кнопку AUTO со стороны водителя, чтобы
воспользоваться датчиком запотевания.
Программа SYNC Текущие настройки температуры,
объема воздуха, распределения по‐
токов воздуха и автоматической программы
со стороны водителя принимаются для сто‐
роны переднего пассажира и задней части
салона слева/справа.
Программа выключится, если будут изме‐
нены настройки на стороне переднего пасса‐
жира или в задней части салона.
Остаточное тепло
Тепло двигателя используется для обогрева
салона.
Необходимое для работы условие
▷До 15 минут после выключения двига‐
теля.▷Прогретый до рабочей температуры дви‐
гатель.▷Достаточный заряд батареи.▷Наружная температура ниже 25 ℃.
На дисплее системы климат-контроля отоб‐
ражаются доступные функции.
Включение
1.Выключите зажигание.2. Нажмите справа клавишу со сто‐
роны водителя.
Символ отображается на дисплее инте‐
грированной системы кондиционирования
IHKA.
При включенном зажигании можно на‐
строить внутреннюю температуру, объем
воздуха и распределение потоков воздуха.
Выключение
На минимальной скорости работы вентиля‐
тора нажмите слева кнопку со стороны води‐
теля.
Пиктограмма на дисплее автоматического
кондиционера гаснет.
Оттаивание стекол и устранение
конденсата
Нажмите кнопку.
Лед и конденсат быстро устраня‐
ются с лобового стекла и передних боковых
стекол.
Для этого направьте при необходимости бо‐
ковые воздуховоды на боковые стекла.
Объем воздуха можно настраивать при ак‐
тивной программе.
В случае запотевания стекол включите ре‐
жим охлаждения или нажмите кнопку AUTO,
чтобы воспользоваться преимуществами
датчика запотевания.
Обогрев заднего стекла Нажмите кнопку.
Выключается обогрев автоматиче‐
ски, спустя некоторое время.
Микрофильтр/фильтр с
активированным углем
Микрофильтр очищает поступающий наруж‐
ный воздух от пыли и цветочной пыльцы.
Фильтр с активированным углем очищает
поступающий наружный воздух от газооб‐
разных вредных веществ.
Этот комбинированный фильтр подлежит за‐
мене, см. стр. 247, в рамках планового тех‐
нического обслуживания Вашего
автомобиля.
Seite 177КондиционированиеУправление177
Online Edition for Part no. 01 40 2 964 078 - VI/15

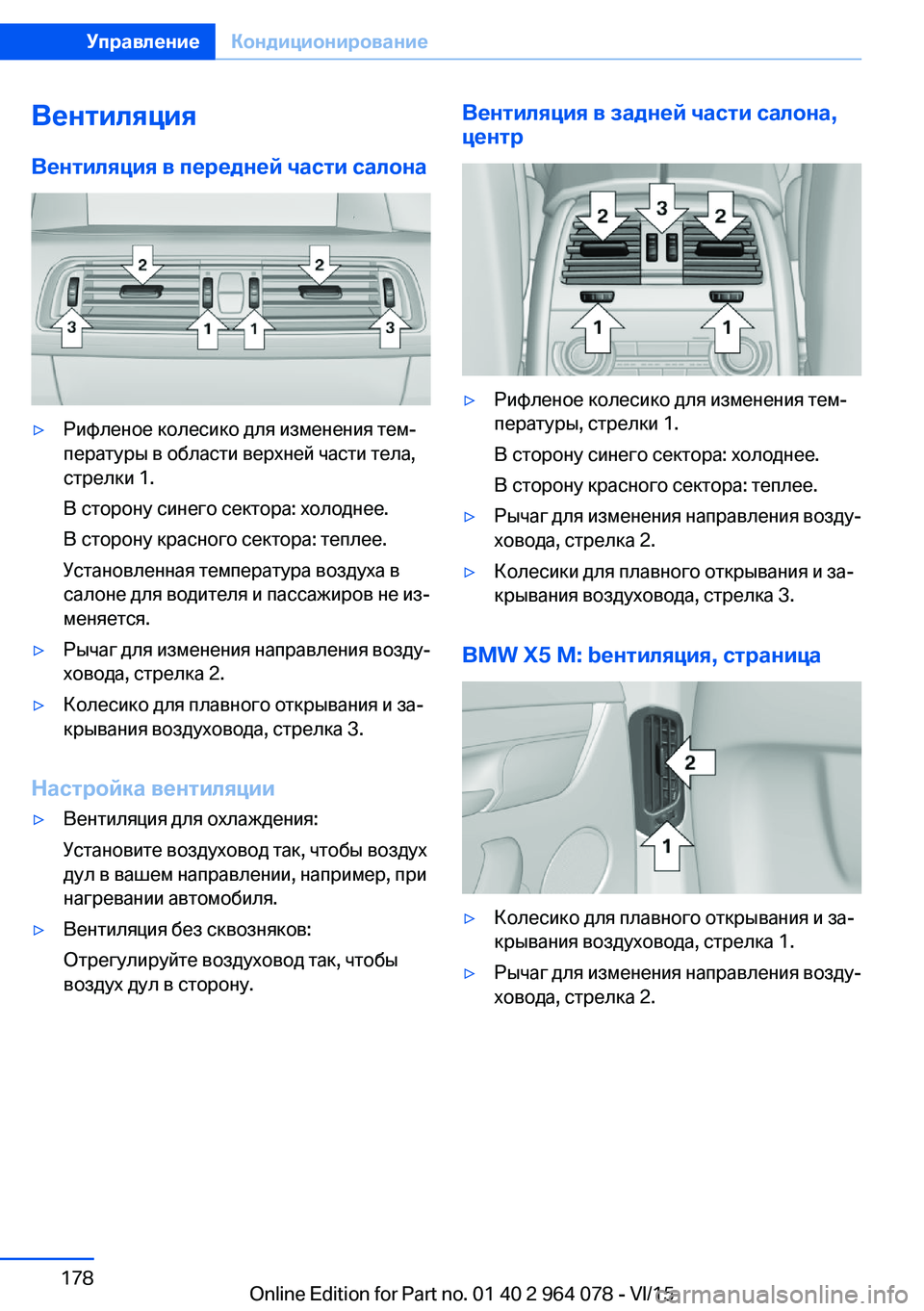

Вентиляция
Вентиляция в передней части салона▷Рифленое колесико для изменения тем‐
пературы в области верхней части тела,
стрелки 1.
В сторону синего сектора: холоднее.
В сторону красного сектора: теплее.
Установленная температура воздуха в
салоне для водителя и пассажиров не из‐
меняется.▷Рычаг для изменения направления возду‐
ховода, стрелка 2.▷Колесико для плавного открывания и за‐
крывания воздуховода, стрелка 3.
Настройка вентиляции
▷Вентиляция для охлаждения:
Установите воздуховод так, чтобы воздух
дул в вашем направлении, например, при
нагревании автомобиля.▷Вентиляция без сквозняков:
Отрегулируйте воздуховод так, чтобы
воздух дул в сторону.Вентиляция в задней части салона,
центр▷Рифленое колесико для изменения тем‐
пературы, стрелки 1.
В сторону синего сектора: холоднее.
В сторону красного сектора: теплее.▷Рычаг для изменения направления возду‐
ховода, стрелка 2.▷Колесики для плавного открывания и за‐
крывания воздуховода, стрелка 3.
BMW X5 M: bентиляция, страница
▷Колесико для плавного открывания и за‐
крывания воздуховода, стрелка 1.▷Рычаг для изменения направления возду‐
ховода, стрелка 2.Seite 178УправлениеКондиционирование178
Online Edition for Part no. 01 40 2 964 078 - VI/15

Климат-контроль задней
части
Обзор1Температура2Программа AUTO3Распределение потоков воздуха4Объем воздуха, интенсивность AUTO5Дисплей6Максимальное охлаждение7Обогрев сиденья   56
Включение/выключение климат-
контроля задней части
1.„Настройки“2.„Климат-контроль“3.„Задн. климат-контроль“
Климат-контроль задней части не готов к
эксплуатации, если климат-контроль выклю‐
чен или активна функция оттаивания стекол и
устранения конденсата.
Включение и выключение системы
Включение
Нажмите любую кнопку, за исключением:
▷Левая сторона кнопок, количество воз‐
духа.▷Обогрев сиденья.Выключение
Нажмите и держите левую кнопку.
Температура Чтобы установить нужную тем‐
пературу, поверните колесико.
Климат-контроль в кратчайшее время про‐
греет или охладит воздух до заданной темпе‐
ратуры и будет поддерживать эту темпера‐
туру на постоянном уровне.
Избегайте частой смены температуры, иначе
автоматический кондиционер не будет успе‐
вать настраивать выбранную температуру.
Указание
Символ постоянно отображается на эк‐
ране автоматического кондиционера.
Максимальное охлаждение Нажмите кнопку.
Система установит минимальную
температуру, максимальное количество воз‐
духа и режим рециркуляции.
Воздух поступает из воздуховодов для верх‐
ней части тела. Поэтому откройте сопла для
выхода воздуха.
Воздух охлаждается наиболее интенсивно:
▷При температуре наружного воздуха
выше примерно 0 ℃.▷При работающем двигателе.
Программа AUTO
Нажмите кнопку.
Автоматически регулируются объем
воздуха, распределение потоков воздуха и
температура:
Seite 179КондиционированиеУправление179
Online Edition for Part no. 01 40 2 964 078 - VI/15

В зависимости от выбранной температуры,
интенсивности AUTO и внешних воздействий
воздух подается в направлении верхней ча‐
сти тела и в пространство для ног.
Вместе с программой AUTO автоматически
включается режим охлаждения.
Интенсивность работы программы
AUTO
При включенной программе AUTO можно изменить автоматическое управление интен‐
сивностью:
Нажмите на кнопку слева или
справа: уменьшение или увеличение
интенсивности работы.
Заданная интенсивность отображается на
дисплее автоматического кондиционера.
Ручная регулировка интенсивности подачи воздуха
Чтобы можно было настраивать объем воз‐
духа вручную, вначале выключите про‐
грамму AUTO.
Нажмите на кнопку слева или
справа: уменьшение или увеличение
объема воздуха.
Заданное количество воздуха отображается
на дисплее автоматического кондиционера.
Ручная регулировка распределенияпотоков воздуха
Для соответствия индивидуальным потреб‐
ностям распределение потоков воздуха
можно настраивать.
Нажатиями на кнопку выберите нуж‐
ную программу:▷Область верхней части тела.▷Область верхней части тела и простран‐
ство для ног.▷Пространство для ног.Автономная система
вентиляции/отопления
Принцип действия
Автономная система вентиляции осущест‐
вляет вентиляцию салона и при необходимо‐
сти уменьшает температуру в нем.
Автономная система отопления осущест‐ вляет нагрев салона, снег и лед удаляются
легче. При выключенном зажигании воздух
автоматически подается на лобовое стекло, боковые стекла и в пространство для ног.
Системы можно включить или выключить,
запрограммировав два времени отъезда, или
же напрямую.
С помощью температуры автоматически
определяется время включения. Системы
включаются своевременно до выбранного
времени отъезда.
Управление осуществляется через iDrive или
посредством электронного ключа.
Примечания ОПАСНОСТЬ
При заблокированной выхлопной трубе
или недостаточной вентиляции вредные для
здоровья выхлопные газы могут проникать
внутрь автомобиля. В состав выхлопных га‐
зов входит не имеющий ни цвета, ни запаха
ядовитый угарный газ. В закрытых помеще‐
ниях выхлопные газы могут скапливаться за
пределами автомобиля. Существует опас‐
ность для жизни. Держите выхлопную трубу
свободной и обеспечьте достаточную венти‐
ляцию. Не включайте автономную систему
отопления в закрытых помещениях.◀
ПРЕДУПРЕЖДЕНИЕ
Во время работы автономной системы
отопления температура под кузовом
автомобиля может достигать высоких значе‐
ний, например, из-за системы выпуска ОГ.
При соприкосновении воспламеняющихся
материалов, например, листьев или травы, сSeite 180УправлениеКондиционирование180
Online Edition for Part no. 01 40 2 964 078 - VI/15
