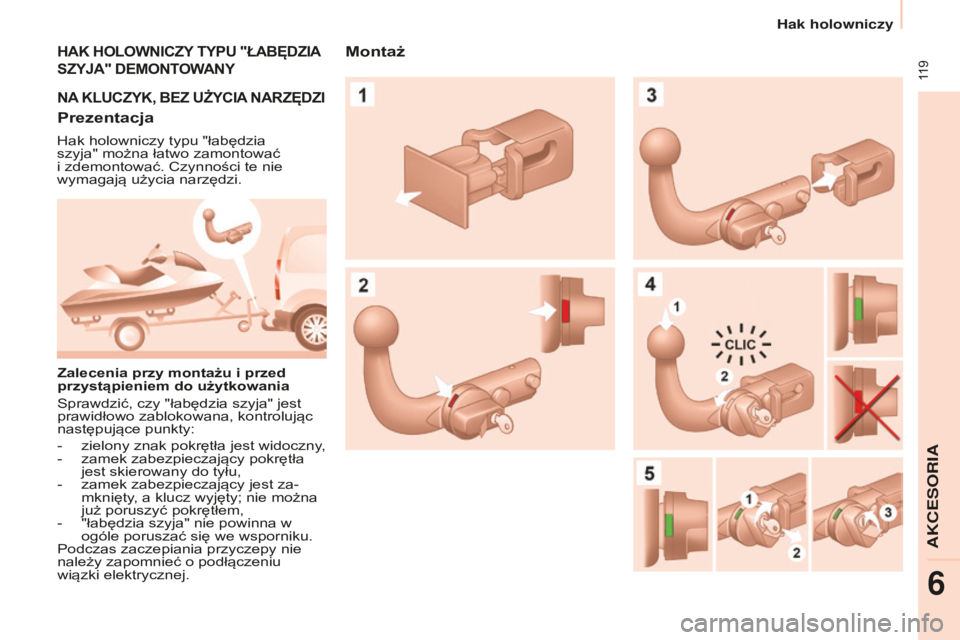

hAK hOLOWNICZY TYP u " ŁAB ę DZIA
SZYJA

" DEMONTOWANY
NA


KL u CZYK , BEZ uż YCIA

NARZ ę DZI
Prezentacja
Hak holowniczy typu "łabędzia
szyja" można łatwo zamontować
i zdemontować. c zynności te nie
wymagają użycia narzędzi.
Zalecenia przy montażu i przed
przystąpieniem do użytkowania
s

prawdzić, czy "łabędzia szyja" jest
prawidłowo zablokowana, kontrolując
następujące punkty:
-

zielony znak pokrętła jest widoczny
,
-

zamek zabezpieczający pokrętła
jest skierowany do tyłu,
-


zamek zabezpieczający jest za
-
mknięty, a klucz wyjęty; nie można
już poruszyć pokrętłem,
-

"łabędzia szyja" nie powinna w
ogóle poruszać się we wsporniku.
Podczas zaczepiania przyczepy nie
należy zapomnieć o podłączeniu
wiązki elektrycznej.
Montaż
Hak holowniczy
AKCESORIA
6

120
berlingo-2-Vu_pl_chap06_accessoire_ed01-2015
Podczas użytkowania
n
igdy nie odblokowywać
urządzenia dopóki do "łabędziej szyi"
przyczepiona jest przyczepa albo
zamontowano na niej bagażnik.
Po użytkowaniu
Podczas jazdy bez przyczepy
albo bez bagażnika na haku, "łabędzią
szyję" należy zdemontować i włożyć
zaślepkę do wspornika. Dotyczy to
zwłaszcza sytuacji, w których "łabędzia
szyja" mogłaby zasłaniać tablicę
rejestracyjną albo światła.Demontaż
Konserwacja
Prawidłowe działanie jest możliwe
tylko wtedy, gdy "łabędzia szyja" i jej
wspornik pozostają czyste.
Przed myciem samochodu
strumieniem pod wysokim ciśnieniem
"łabędzią szyję" należy zdemontować
i włożyć zaślepkę ochronną we
wspornik.
Hak holowniczy

121
berlingo-2-Vu_pl_chap06_accessoire_ed01-2015berlingo-2-Vu_pl_chap06_accessoire_ed01-2015
radioodtwarzacze, zestaw
głośnomówiący , głośniki, zmieniarka
c

D, nawigacja, usb b ox, zestaw
wideo...
b

ez względu na osprzęt audio i
telematyczny dostępny na rynku,
uwarunkowania techniczne związane
z montażem tego typu urządzeń
wymagają uwzględnienia parametrów
danego osprzętu oraz ich zgodności z
seryjnym wyposażeniem samochodu.
s

zczegółowe informacje na ten
temat można uzyskać w
aso

sieci
c

I tro Ë n .
a
by nie blokować przestrzeni pod
pedałami:
-
należy prawidłowo zamocować
dywanik i mocowania,
-

nigdy nie kłaść jednego dywanika
na drugim.
Maksymalne obciążenie pałąków
dachowych
-
g aleria dachowa: 120 kg.
-

Pałąki poprzeczne na dachu:
100

kg.
-

Pałąki poprzeczne na relingach
wzdłużnych: 75

kg. Instalacja nadajników
radiokomunikacyjnych
Przed instalacją nadajników
radiokomunikacyjnych stanowiących
wyposażenie dodatkowe, z użyciem
zewnętrznej anteny samochodowej,
zalecamy skontaktować się z
przedstawicielem marki
c I tro Ë n .
W sieci cItroËna można uzyskać

dane techniczne nadajników (zakres
częstotliwości, maksymalna moc
wyjściowa, pozycja anteny, specjalne
warunki instalacji), które mogą zostać
zamontowane, zgodnie z Dyrektywą o
k

ompatybilności Elektromagnetycznej
s

przętu s amochodowego (2004/104/WE).
Przednie osłony przeciwbłotne, tylne
osłony przeciwbłotne, felgi aluminiowe
15/17- calowe, wykładzina nadkoli,
kierownica pokryta skórą, ...Płyn do spryskiwacza szyb, produkty
do czyszczenia i konserwacji pojazdu
wewnątrz i na zewnątrz, zapasowe
żarówki, ...
a

larm antywłamaniowy, znakowanie
szyb, apteczka, kamizelka odblaskowa,
pomoc w parkowaniu przodem i
tyłem, trójkąt ostrzegawczy, śruby
przeciwkradzieżowe do felg ze stopu
lekkiego...
k

ompatybilne pokrowce na siedzenia
przednie wyposażone w poduszki
powietrzne, kanapa, dywanik gumowy,
dywanik wykładzinowy, łańcuchy
śniegowe, żaluzja, bagażnik rowerowy
na pokrywę bagażnika,....
Akcesoria
Wszystkie akcesoria i części zamiene
zostały przetestowane, spełniają
wymagania dotyczące niezawodności i
bezpieczeństwa oraz są przystosowane
do Państwa samochodu. W ofercie
znajduje się duży wybór akcesoriów i
części zamiennych.
Gama wyposażenia profesjonalnego
k

atalog akcesoriów zawiera różne
wyposażenie, takie jak:
o

graniczniki ładunku (wszystkie
rodzaje).
r

olki załadunkowe.
Hak holowniczy, wiązka elektryczna
haka holowniczego: hak holowniczy
wymaga bezwzględnie montażu w
aso

sieci c I tro Ë n .
Przegrody i kratki oddzielające,
zabezpieczenie wnętrza z gładkiego
drewna z podłogą antypoślizgową.
k

ratki zabezpieczające.
Dostępna jest również inna gama,
obejmująca komfort, akcesoria
turystyczne i akcesoria do konserwacji:
AKCESORIA
6
Wyposażenie

122
berlingo-2-Vu_pl_chap06_accessoire_ed01-2015berlingo-2-Vu_pl_chap06_accessoire_ed01-2015
Montaż wyposażenia lub
akcesoriów elektrycznych
niezatwierdzonych przez
a

utomobiles c I tro Ë n może
spowodować usterkę elektroniki
Państwa samochodu.
a

by tego
uniknąć, proponujemy zwrócenie
się do przedstawiciela marki, który
przedstawi gamę wyposażenia
lub akcesoriów dostosowanych do
Państwa samochodu.
W zależności od kraju przeznaczenia,
wyposażenie, takie jak: kamizelki
odblaskowe, trójkąty ostrzegawcze,
zapasowe żarówki, bezpieczniki,
alkomaty są obowiązkowym
wyposażeniem pojazdu.
Wyposażenie

123
berlingo-2-Vu_pl_chap07_Verification_ed01-2015
TOTAL & CITROËN
Partnerstwo dla uzyskania optymalnych
osiągów i ochrony środowiska
Innowacja w służbie optymalnych osiągów
o
d ponad 40 lat działy badawczo-
rozwojowe firmy
t

ota L przygotowują dla
c

I tro Ë na
oleje i smary odpowiadające

wymaganiom ostatnich innowacji
technicznych stosowanych w samochodach
marki
c I tro Ë n , wykorzystywane zarówno
do celów wyczynowych, jak i w codziennym
użytkowaniu.
Daje to Państwu pewność uzyskania
najlepszych osiągów silnika.
Optymalna ochrona silnika
Wykonując przeglądy
samochodu
c I tro Ë n z
wykorzystaniem olejów i
smarów
t

ota L, zwiększają
Państwo trwałość i osiągi
silnika, a jednocześnie chronią
środowisko naturalne.
poleca
Konserwacja z zastosowaniem produkt\363w T
KONTROLE
7

124
berlingo-2-Vu_pl_chap07_Verification_ed01-2015
OTWIERANIE POKRYWY SILNIKA
Podpórka

pokrywy silnika
Zamocować podpórkę w gnieździe,
zaznaczonym na blasze po lewej
stronie samochodu, aby utrzymać
pokrywę w otwartym położeniu.
Przed zamknięciem pokrywy, wpiąć
podpórkę na swoje miejsce, bez
dużego nacisku.
Od zewnątrz
Podnieść lekko pokrywę i wsunąć pod
spód rękę, dłonią do dołu, aby dostać
się do łopatki.
Popchnąć ręką łopatkę w lewo.
o

tworzyć pokrywę.
Od wewnątrz
Pociągnąć do siebie dźwignię,
znajdującą się pod deską rozdzielczą.
Pokrywa silnika jest odryglowana.
Zamykanie
opuścić pokrywę i puścić ją
w końcowej fazie. s prawdzić
zablokowanie pokrywy.
n

ie otwierać pokrywy przy silnym
wietrze.
Otwieranie pokrywy silnika

125
berlingo-2-Vu_pl_chap07_Verification_ed01-2015berlingo-2-Vu_pl_chap07_Verification_ed01-2015
SILNIK BENZYNOWY
1. Zbiornik spryskiwacza przedniej
szyby.
2.
s krzynka bezpieczników.
3.

Zbiornik płynu chłodzącego silnika.k

ońcówki akumulatora:
+

Punkt metalowy dodatni.
-


Punkt metalowy ujemny (masa).
Podczas wykonywania czynności pod pokrywą silnika należy być ba

rdzo
ostrożnym.
4. Zbiornik płynu hamulcowego i do
sprzęgła.
5.

Filtr powietrza.
6.

r ęczny wskaźnik poziomu oleju.7.
Wlew oleju silnikowego.
8.
Zbiornik płynu układu
kierowniczego ze wspomaganiem.
KONTROLE
7
Pod pokrywą silnika

126
berlingo-2-Vu_pl_chap07_Verification_ed01-2015berlingo-2-Vu_pl_chap07_Verification_ed01-2015
SILNIK DIESLA
4. Zbiornik płynu hamulcowego i do
sprzęgła.
5.

Filtr powietrza.
6.

r ęczny wskaźnik poziomu oleju. 7.
Wlew oleju silnikowego.
8.
Zbiornik płynu układu
kierowniczego ze wspomaganiem.
9.


Pompa zasysająca.
1.

Zbiornik płynu spryskiwacza
przedniej szyby
.
2.
s
krzynka bezpieczników.
3.

Zbiornik płynu chłodzącego silnika.
k

ońcówki akumulatora:
+

Punkt metalowy dodatni.
-


Punkt metalowy ujemny (masa).
Podczas wykonywania czynności pod pokrywą silnika należy być ba

rdzo ostrożnym.
Pod pokrywą silnika

127
berlingo-2-Vu_pl_chap07_Verification_ed01-2015berlingo-2-Vu_pl_chap07_Verification_ed01-2015
POZIOMY PŁYN ó W
W

ymiana oleju
operacja konieczna do wykonania
zgodnie z planem obsługowym
producenta.
n iezbędne informacje
dostępne są w
aso

sieci c I tro Ë n .
Przed napełnieniem, wyjąć ręczny
wskaźnik poziomu oleju.
Po napełnieniu, sprawdzić poziom
(nigdy nie przekraczać poziomu
maksymalnego).
Przed zamknięciem pokrywy silnika
należy dokręcić korek wlewu oleju.
Poziom płynu hamulcowego
Wymianę płynów należy
bezwzględnie przeprowadzać po
upływie przewidzianych okresów
czasu, stosownie do planu obsługi
przewidzianego przez producenta.
u

żywać płynów zalecanych przez
producenta, spełniających wymagania
norm D
ot 4.
Poziom płynu musi mieścić się
między oznaczeniami MI
n I i M a XI
zaznaczonymi na zbiorniku.
k

onieczność częstego dolewania płynu
oznacza usterkę, należy jak najszybciej
sprawdzić układ w
aso

sieci c I tro Ë n

lub w warsztacie specjalistycznym.
Kontrolki
W przypadku konieczności demontażu /
montażu ozdobnej osłony silnika,
należy postępować ostrożnie, tak by nie
uszkodzić spinek mocujących.
Poziom oleju
Zaleca się sprawdzać poziom oleju
co 5000 km i uzupełniać go, jeśli
to konieczne, między wymianami
podczas przeglądu.
Poziom sprawdza się przy zimnym
silniku, w samochodzie ustawionym
na poziomym podłożu, przy użyciu
wskaźnika ręcznego.
Wskaźnik poziomu oleju (bagnet)
Wybór klasy lepkości
We wszystkich przypadkach wybrany
olej musi spełniać wymagania podane
w planie obsługowym producenta.
Przedstawione poniżej czynności
stanowią element bieżącej
eksploatacji pojazdu.
n iezbędne
informacje dostępne są w
aso
sieci
c

I tro Ë n oraz w książce serwisowej
i gwarancyjnej dołączonej do
dokumentacji samochodu.
W

eryfikacja z wykorzystaniem
kontrolek znajdujących się w
zestawie wskaźników została
opisana w rubryce 3, w części
"
s tanowisko kierowcy".
2
oznaczenia poziomu
na wskaźniku:
A = maxi.
W przypadku
przekroczenia tego
oznaczenia, należy
skontaktować się z
aso

sieci c I tro Ë n
lub z warsztatem
specjalistycznym.
b

= mini.
n

igdy nie doprowadzać
do obniżenia poziomu
poniżej tego oznaczenia.
a

by zapewnić
niezawodność silnika i
systemu oczyszczania
spalin, nie należy
stosować dodatków do
oleju silnikowego.
KONTROLE
7
Poziomy płynów

128
berlingo-2-Vu_pl_chap07_Verification_ed01-2015berlingo-2-Vu_pl_chap07_Verification_ed01-2015
Poziom płynu chłodzącego
należy wyłącznie używać płynu
zalecanego przez producenta.
W innym przypadku, istnieje
niebezpieczeństwo poważnego
uszkodzenia silnika.
g

dy silnik jest ciepły, temperatura
płynu chłodzącego jest regulowana
przez elektrowentylator. Może on
funkcjonować pomimo wyjęcia klucza
ze stacyjki.
b iorąc ponadto pod
uwagę, że układ chłodzenia działa
pod ciśnieniem, należy odczekać co
najmniej godzinę od wyłączenia silnika,
przed odkręceniem korka.
a

by uniknąć poparzeń, należy odkręcić
korek o ćwierć obrotu, co spowoduje
spadek ciśnienia.
g dy ciśnienie
spadnie, odkręcić korek całkowicie i
uzupełnić poziom płynu chłodzącego.
k

onieczność częstego dolewania
płynu oznacza usterkę, należy jak
najszybciej sprawdzić układ w
aso


sieci
c I tro Ë n .
Poziom płynu układu
kierowniczego ze wspomaganiem
samochód należy ustawić poziomo,
a silnik powinien być zimny . o dkręcić
korek połączony ze wskaźnikiem i
sprawdzić poziom płynu, który musi
znajdować się między oznaczeniami
MI
n I i M a XI.
a
by zregenerować filtr, należy
zwiększyć prędkość, gdy tylko warunki
drogowe na to pozwolą, do 60 km/h
lub więcej i utrzymać tę prędkość
co najmniej przez 5
minut (aż do
zniknięcia komunikatu i zgaśnięcia
kontrolki serwisowej).
W trakcie regeneracji filtra cząstek
stałych, spod deski rozdzielczej mogą
dochodzić specyficzne odgłosy.
j

eżeli komunikat jest nadal
wyświetlany i kontrolka zapalona,
należy skontaktować się z
aso


sieci
c I tro Ë n lub z warsztatem
specjalistycznym.
u

zupełnianie poziomu płynu
Poziom płynu musi mieścić się
między oznaczeniami MI
n
I i
M
a
XI zaznaczonymi na zbiorniku
wyrównawczym.
j
eżeli ilość
dolanego płynu przekracza 1

litr,
należy skontrolować układ w
aso


sieci
c
I
tro
Ë
n
lub w warsztacie
specjalistycznym.
Poziom płynu spryskiwaczy
szyb i reflektorów
aby uzyskać optymalną jakość
spryskiwania, decydującą nieraz o
bezpieczeństwie, zalecamy stosowanie
produktów gamy
c I tro Ë n .
a

by zapewnić optymalne oczyszczanie
i uniknąć zamarzania, do uzupełnienia
lub do wymiany płynu nie należy
stosować wody.
Pojemność zbiornika spryskiwacza:
około 3
litry.
j

eżeli samochód wyposażony jest w
spryskiwacz reflektorów, pojemność
zbiornika wynosi 6
litrów.
Poziom dodatku do oleju
napędowego (Diesel z
filtrem cząstek stałych)
uzupełnienie
u
zupełnienie poziomu dodatku musi
być jak najszybciej wykonane w
aso


sieci
c I tro Ë n lub w warsztacie
specjalistycznym.
Zużyte oleje i płyny
należy unikać kontaktu zużytego oleju
ze skórą.
Płyn hamulcowy jest bardzo szkodliwy
i korozyjny
.
n

ie należy wylewać zużytego oleju,
płynu hamulcowego lub płynu
chłodzącego do kanalizacji lub
na ziemię tylko do odpowiednich
pojemników dostępnych w
aso

sieci
c

I tro Ë n .
Minimalny poziom dodatku
sygnalizowany jest poprzez zapalenie
się kontrolki serwisowej i pojawienie
się na ekranie komunikatu.
j

eżeli kontrolka zapali się przy
pracującym silniku, oznacza to początek
zapychania się filtra cząstek stałych
(wyjątkowo długa jazda po mieście:
mała prędkość, długie korki, ...).
Poziomy płynów
