Nyissa ki a motorháztetőt. Az izzókhoz
való hozzáféréshez nyúljon be az
optikai egység mögé.
Az izzók visszahelyezésekor
fordított sorrendben hajtsa végre
a műveleteket, és ellenőrizze a
motorháztető megfelelő záródását.A halogénizzók cseréjét kikapcsolt
fényszóróknál kell elvégezni.
Várjon néhány percet (súlyos
égési sérülés veszélye áll fenn). Ne
fogja meg puszta kézzel az izzókat,
használjon nem bolyhosodó rongyot.
A lámpatesten belüli páralecsapódás
természetes jelenség. A gépjármű
használata során a pára eltűnik.
Az izzók cseréjét levett gyújtással vagy
kikötött akkumulátorral kell elvégezni.
A cserét követően az akkumulátor
visszakötésével várjon kb. három
percet.
A beavatkozásokat követően
ellenőrizze a fényszórók megfelelő
működését.
Mosás nagynyomású vízsugárral
Ha a makacs szennyeződések
eltávolításához ezt a mosási
módot választja, a fényszórók
védőrétegének és szigetelésének
megóvása érdekében a vízsugárral
kerülje el a fényszórókat és azok
közvetlen környékét. 2.
h elyzetjelő lámpa
A típus, W5W - 5W
-

A
guminyelv meghúzásával
távolítsa el a borítást.
-

A
csatlakozót meghúzva vegye
ki a nyomással beillesztett
izzófoglalatot.
-

Cserélje ki az izzót.
-


A
tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését.

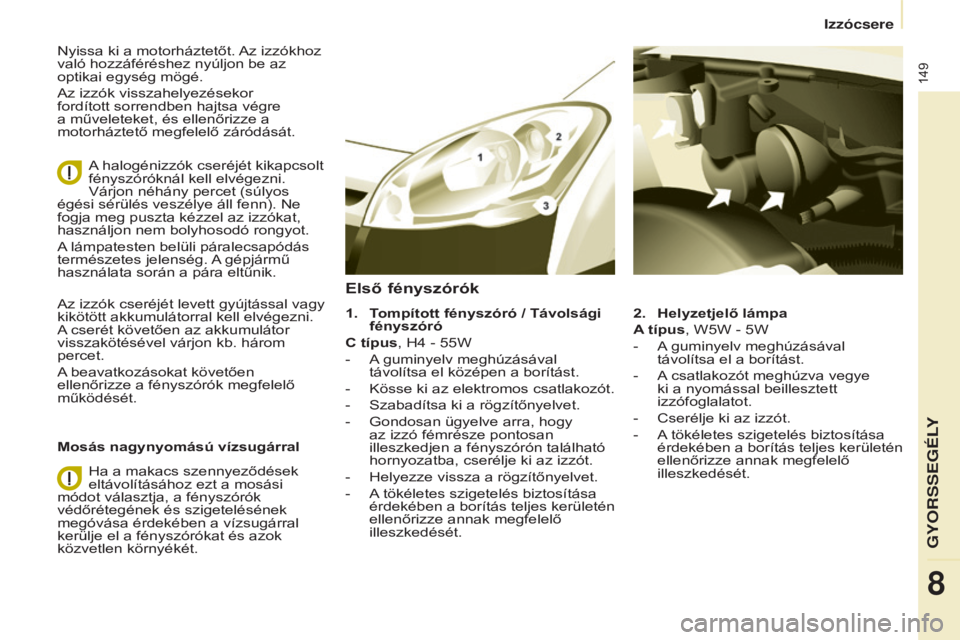

Első fényszórók
1. Tompított fényszóró / Távolsági fényszóró
C típus, H4
- 55W
-

A
guminyelv meghúzásával
távolítsa el középen a borítást.
-

Kösse ki az elektromos csatlakozót.
-


Szabadítsa ki a rögzítőnyelvet.
-


Gondosan ügyelve arra, hogy
az izzó fémrésze pontosan
ille

szkedjen a fényszórón található
hornyozatba, cserélje ki az izzót.
-

Helyezze vissza a rögzítőnyelvet.
-


A
tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését.
GYORSSEG\311L
8
Izz\363csere

150
Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015

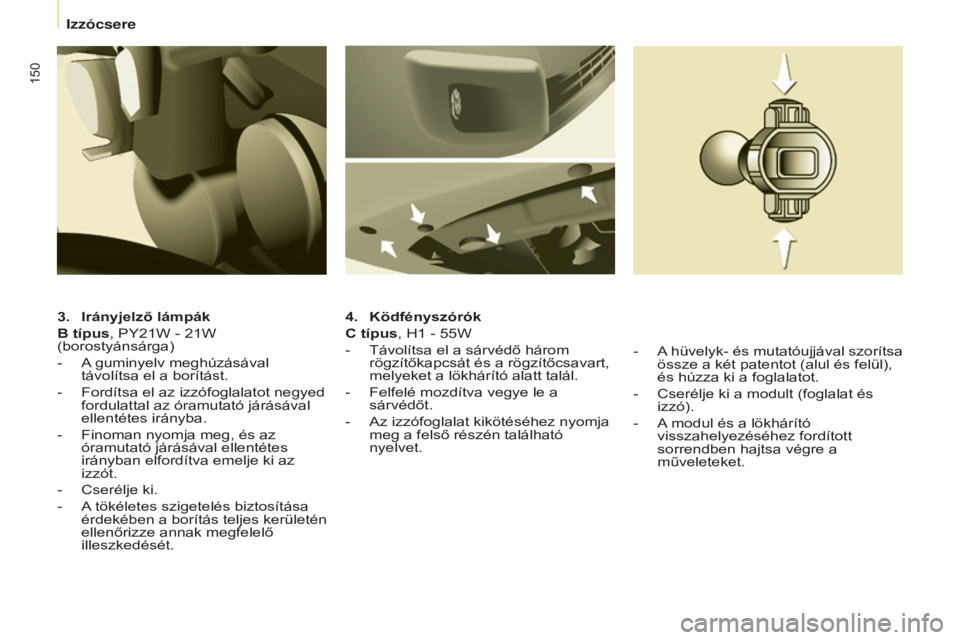

3. Irányjelző lámpák
B típus , PY21W - 21W
(borostyánsárga)
-

A
guminyelv meghúzásával
távolítsa el a borítást.
-

Fordítsa el az izzófoglalatot negyed
fordulattal az óramutató járásával
ellentétes irányba.
-


Finoman nyomja meg, és az
óramutató járásával ellentétes
irányban elfordítva emelje ki az
izzót.
-


Cserélje ki.
-


A
tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését. 4.
Ködfényszórók
C típus , H1 - 55W
-

Távolítsa el a sárvédő három
rögzítőkapcsát és a rögzítőcsavart,
melyeket a lökhárító alatt talál.
-


Felfelé mozdítva vegye le a
sárvédőt.
-


Az izzófoglalat kikötéséhez nyomja
meg a felső részén található
nyelvet.-


A
hüvelyk- és mutatóujjával szorítsa
össze a két patentot (alul és felül),
és húzza ki a foglalatot.
-

Cserélje ki a modult (foglalat és
izzó).
-


A
modul és a lökhárító
visszahelyezéséhez fordított
sorrendben hajtsa végre a
műveleteket.
Izz\363csere

151
Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015

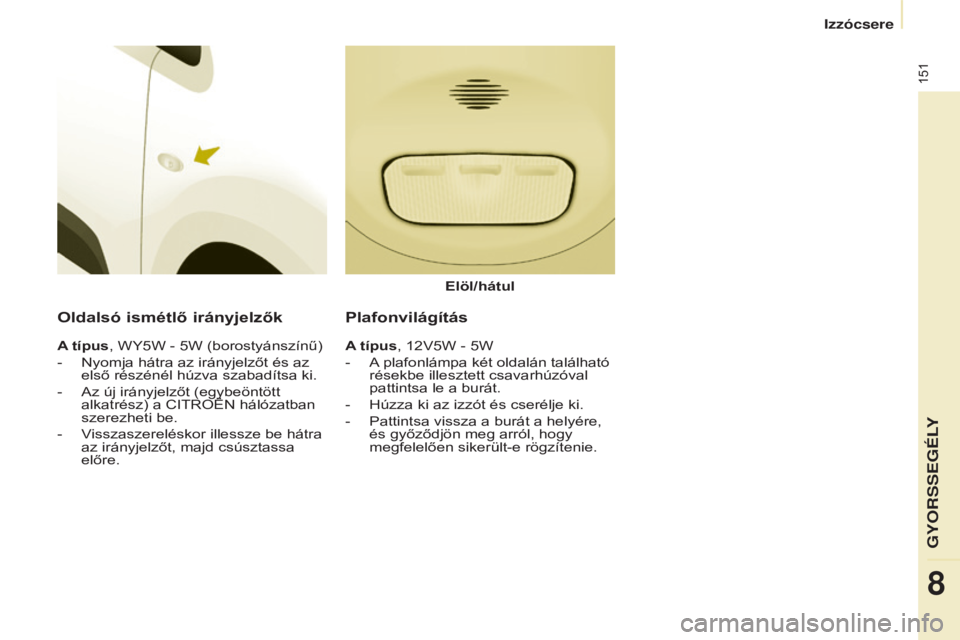

Oldalsó ismétlő irányjelzők
A típus, WY5W - 5W (borostyánszínű)
-
Nyomja hátra az irányjelzőt és az
első részénél húzva szabadítsa ki.
-


Az új irányjelzőt (egybeöntött
alkatrész) a CITROËN hálózatban
szerezheti be.
-


V
isszaszereléskor illessze be hátra
az irányjelzőt, majd csúsztassa
előre. Elöl/hátul
plafonvilágítás
A típus, 12V5W - 5W
-

A
plafonlámpa két oldalán található
résekbe illesztett csavarhúzóval
pattintsa le a burát.
-

Húzza ki az izzót és cserélje ki.
-


Pattintsa vissza a burát a helyére,
és győződjön meg arról, hogy
megfelelően sikerült-e rögzítenie.
GYORSSEG\311L
8
Izz\363csere

152
Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015
Ehhez a művelethez szükség van
a kerékcseréhez rendszeresített
szerszámok között található kulcsra.-
A foglalat kiemeléséhez nyomja
szét a négy nyelvet.
-

Könnyedén nyomja meg, és az
óramutató járásával ellentétes
irányban elfordítva emelje ki a
hibás izzót.
-


Cserélje ki az izzót.
A

lámpatest eltávolításakor:
-

csomagtérajtó esetén húzza a

lámpatestet a gépjármű közepe felé,
-

szárnyasajtó esetén húzza az
egységet maga felé.V

isszaszereléskor ügyeljen a
nyelvek és a tápellátó kábel
megfelelő elhelyezésére, nehogy
becsípődjön.
Egy hátsó irányjelző izzójának cseréjét
követően az újrainicializálás időtartama
meghaladhatja a 2
percet.

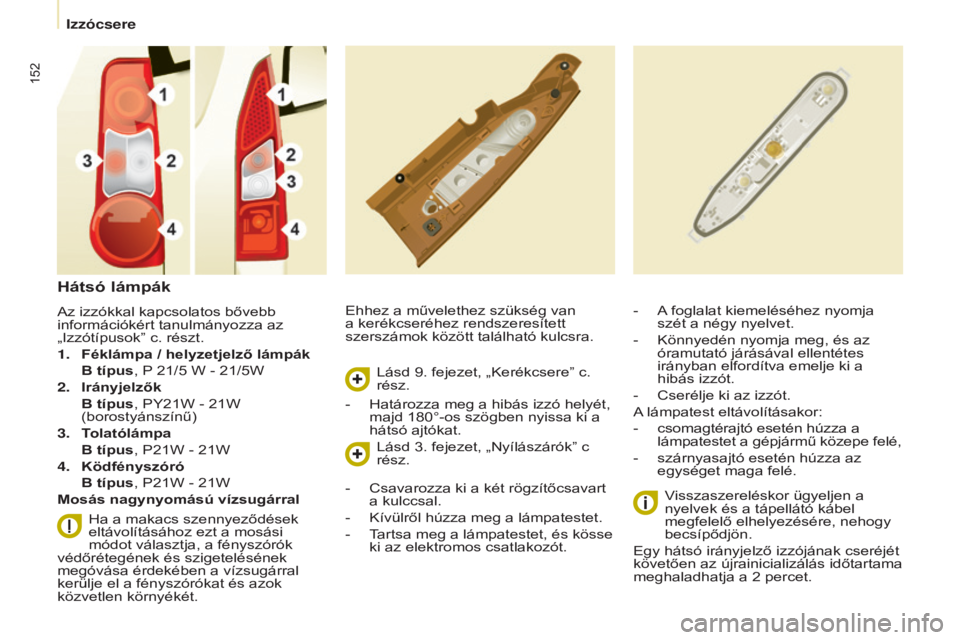

hátsó lámpák
Az izzókkal kapcsolatos bővebb
információkért tanulmányozza az
„Izzótípusokˮ c. részt.
1.
Féklámpa / helyzetjelző lámpák

B típus

, P 21/5 W - 21/5W
2.

Irányjelzők

B típus

, PY21W - 21W
(borostyánszínű)
3.

T
olatólámpa
B típus

, P21W - 21W
4.

Ködfényszóró

B típus

, P21W - 21W
Mosás nagynyomású vízsugárral
Ha a makacs szennyeződések
eltávolításához ezt a mosási
módot választja, a fényszórók
védőrétegének és szigetelésének
megóvása érdekében a vízsugárral
kerülje el a fényszórókat és azok
közvetlen környékét. Lásd 9. fejezet, „Kerékcsereˮ c.
rész.
Lásd 3. fejezet, „Nyílászárókˮ c
rész.
-

Határozza meg a hibás izzó helyét,
majd 180°-os szögben nyissa ki a
hátsó ajtókat.
-


Csavarozza ki a két rögzítőcsavart
a kulccsal.
-


Kívülről húzza meg a lámpatestet.
-


T
artsa meg a lámpatestet, és kösse
ki az elektromos csatlakozót.
Izzócsere

153
Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015

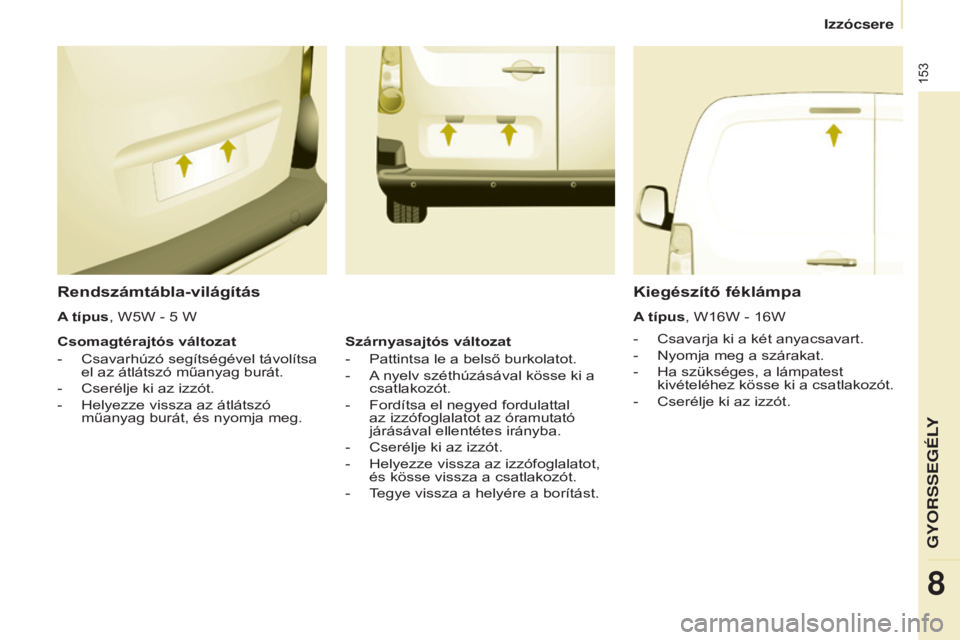

Rendszámtábla-világítás
- Csavarja ki a két anyacsavart.
-
Nyomja meg a szárakat.
-


Ha szükséges, a lámpatest
kivételéhez kösse ki a csatlakozót.
-


Cserélje ki az izzót.
Kiegészítő féklámpa
A típus, W16W - 16W
A típus, W5W - 5

W
Csomagtérajtós változat
-

Csavarhúzó segítségével távolítsa
el az átlátszó műanyag burát.
-


Cserélje ki az izzót.
-


Helyezze vissza az átlátszó
műanyag burát, és nyomja meg. Szárnyasajtós változat
-


Pattintsa le a belső burkolatot.
-


A

nyelv széthúzásával kösse ki a
csatlakozót.
-

Fordítsa el negyed fordulattal
az izzófoglalatot az óramutató
járásával ellentétes irányba.
-


Cserélje ki az izzót.
-


Helyezze vissza az izzófoglalatot,
és kösse vissza a csatlakozót.
-


T

egye vissza a helyére a borítást.
GYORSSEG\311L
8
Izz\363csere

154
Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015

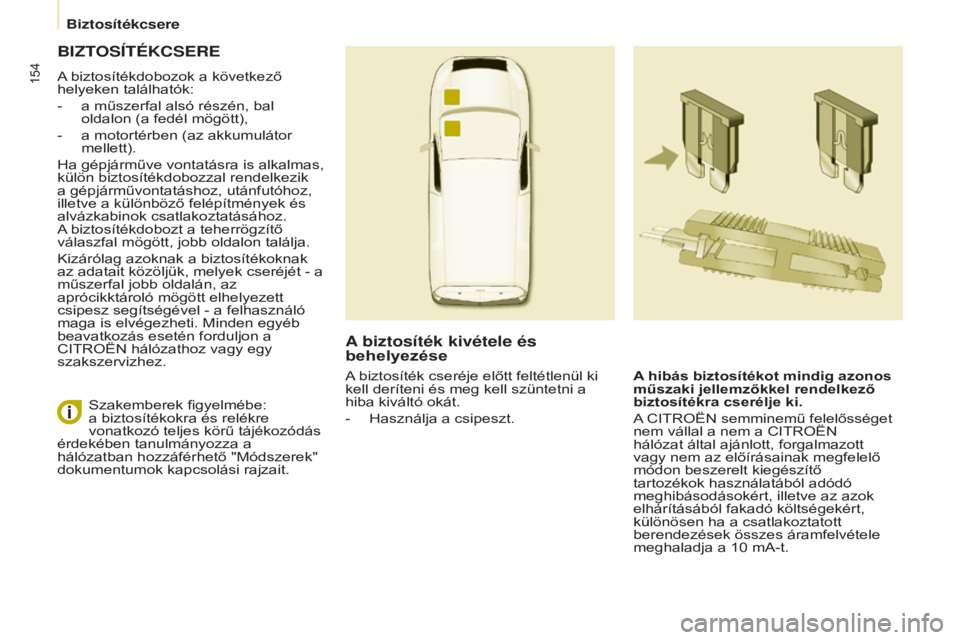

BIZTOSíTÉKCSERE
A biztosítékdobozok a következő
helyeken találhatók:
-
a műszerfal alsó részén, bal
oldalon (a fedél mögött),
-


a motortérben (az akkumulátor
mellett).
Ha gépjárműve vontatásra is alkalmas,
külön biztosítékdobozzal rendelkezik
a gépjárművontatáshoz, utánfutóhoz,
ille

tve a különböző felépítmények és
alvázkabinok csatlakoztatásához.
A biztosítékdobozt a teherrögzítő
válaszfal mögött, jobb oldalon találja.
Kizárólag azoknak a biztosítékoknak
az adatait közöljük, melyek cseréjét - a
műszerfal jobb oldalán, az
aprócikktároló mögött elhelyezett
csipesz segítségével - a felhasználó
maga is elvégezheti. Minden egyéb
beavatkozás esetén forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez.
A biztosíték kivétele és
behelyezése
A hibás biztosítékot mindig azonos
műszaki jellemzőkkel rendelkező
biztosítékra cserélje ki.
A CITROËN semminemű felelősséget
nem vállal a nem a CITROËN
hálózat által ajánlott, forgalmazott
vagy nem az előírásainak megfelelő
módon beszerelt kiegészítő
tartozékok használatából adódó
meghibásodásokért, illetve az azok
elhárításából fakadó költségekért,
különösen ha a csatlakoztatott
berendezések összes áramfelvétele
meghaladja a 10
mA-t.
Szakemberek figyelmébe:
a biztosítékokra és relékre
vonatkozó teljes körű tájékozódás
érdekében tanulmányozza a
hálózatban hozzáférhető "Módszerek"
dokumentumok kapcsolási rajzait. A biztosíték cseréje előtt feltétlenül ki
kell deríteni és meg kell szüntetni a
hiba kiváltó okát.
-

Használja a csipeszt.
Biztosítékcsere

155
Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015
Műszerfali biztosítékok
A biztosítékokhoz való hozzáféréshez
hajtsa fel a fedelet.Biztosítékok
F
Áramerősség
AFunkció
1 15 Hátsó ablaktörlő
2 30 Központi zár
3 5 Légzsákok
4 10 Légkondicionáló, diagnosztikai csatlakozó,
visszapillantó tükör kapcsolója, fényszórók
fénynyalábja
5 30 Ablakemelő
6 30 Zárak
7 5 Hátsó plafonvilágítás, első térképolvasó, tető
8 20 Autórádió, képernyő, keréknyomás-érzékelés, riasztó
és sziréna
9 30 Első és hátsó 12

voltos csatlakozó
10 15 Középkonzol 11 15 Gyengeáramú indításgátló
12 15 Eső- és fényerő-érzékelő, légzsákok
13 5 Műszercsoport
14 15 Parkolóradar, automata légkondicionáló kapcsolói,
kihangosító szett
15 30 Zárak
16 - Szabad 17 40 Hátsó szélvédő/visszapillantó tükrök jégmentesítése
GYORsseGélY
8
Biztos

156
Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015

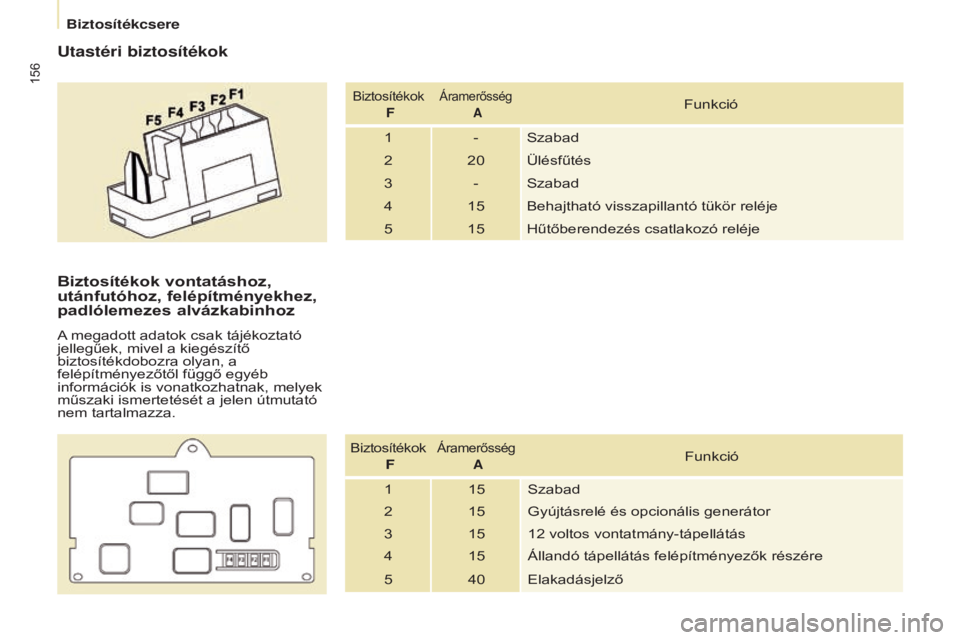

Utastéri biztosítékok
Biztosítékok FÁramerősség
AFunkció
1 - Szabad
2 20 Ülésfűtés
3 - Szabad
4 15 Behajtható visszapillantó tükör reléje
5 15 Hűtőberendezés csatlakozó reléje
Biztosítékok vontatáshoz,
utánfutóhoz, felépítményekhez,
padlólemezes alvázkabinhoz
A megadott adatok csak tájékoztató
jellegűek, mivel a kiegészítő
biztosítékdobozra olyan, a
felépítményezőtől függő egyéb
információk is vonatkozhatnak, melyek
műszaki ismertetését a jelen útmutató
nem tartalmazza.
Biztosítékok FÁramerősség
AFunkció
1 15 Szabad
2 15 Gyújtásrelé és opcionális generátor
3 15 12

voltos vontatmány-tápellátás
4 15 Állandó tápellátás felépítményezők részére
5 40 Elakadásjelző
Biztosítékcsere

157
Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015
Motortéri biztosítékok
A biztosítékokhoz való hozzáféréshez
a motorháztető felhajtását követően
pattintsa ki és nyissa fel a doboz
fedelét.
Biztosítékok FÁramerősség
AFunkció
1 20 Motorellenőrzés
2 15 Kürt
3 10 Első és hátsó ablaktörlő-szivattyú
4 20 Fényszórómosó-szivattyú vagy LED
5 15 Motoralkatrészek
6 10 Kormányszög-érzékelő, ESC
7 10 Fékérintkező, tengelykapcsoló-érzékelő
8 25 Önindító
9 10 Fényszórók fénynyalábállító motorja, park
vezérlőegység
10 30 Motoralkatrészek 11 40 Szabad
12 30 Ablaktörlő
13 40 Intelligens kiszolgálóegység
14 30 Szivattyú
15 10 Jobb oldali távolsági fényszóró
16 10 Bal oldali távolsági fényszóró
17 15 Jobb oldali tompított fényszóró
18 15 Bal oldali tompított fényszóró
GYORSSEGÉLY
8
Biztosítékcsere

158
Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_hu_Chap08_Aide rapide_ed01-2015

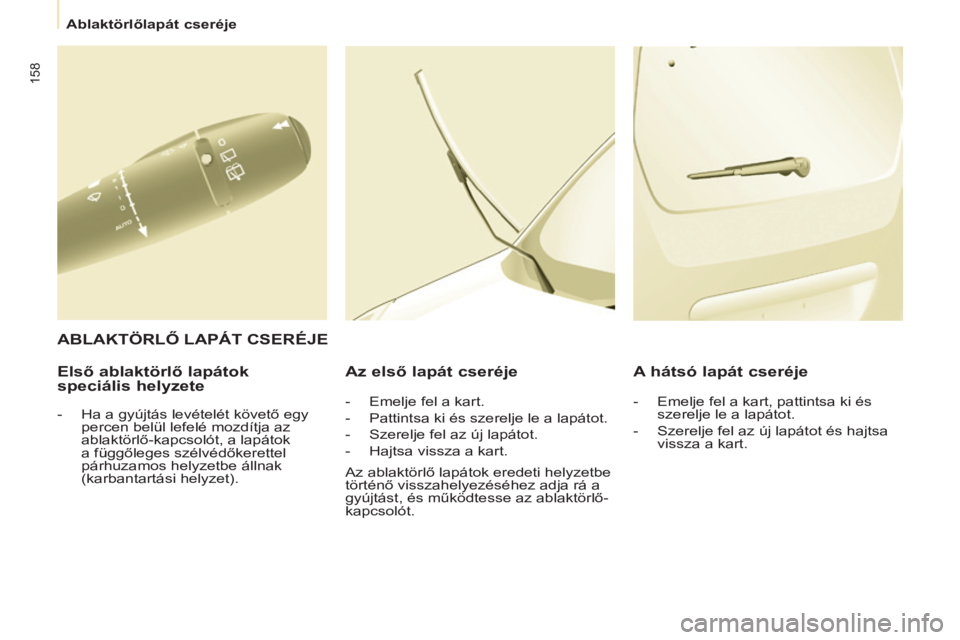

Első ablaktörlő lapátok
speciális helyzeteAz első lapát cseréje
A hátsó lapát cseréje
A BLAKT ö RLŐ LA pá T CSERÉ j E
- Ha a gyújtás levételét követő egy
percen belül lefelé mozdítja az
ablaktörlő-kapcsolót, a lapátok
a függőleges szélvédőkerettel
párhuzamos helyzetbe állnak
(karbantartási helyzet). -
Emelje fel a kart.
- Pattintsa ki és szerelje le a lapátot.
-

Szerelje fel az új lapátot.
-


Hajtsa vissza a kart.
Az ablaktörlő lapátok eredeti helyzetbe
történő visszahelyezéséhez adja rá a
gyújtást, és működtesse az ablaktörlő-
kapcsolót. -

Emelje fel a kart, pattintsa ki és
szerelje le a lapátot.
-

Szerelje fel az új lapátot és hajtsa
vissza a kart.
Ablaktörlőlapát cseréje
