CITROEN BERLINGO ELECTRIC 2017 Kezelési útmutató (in Hungarian)

119
Berlingo-2-VU_hu_Chap06_Accessoire_ed01-2015

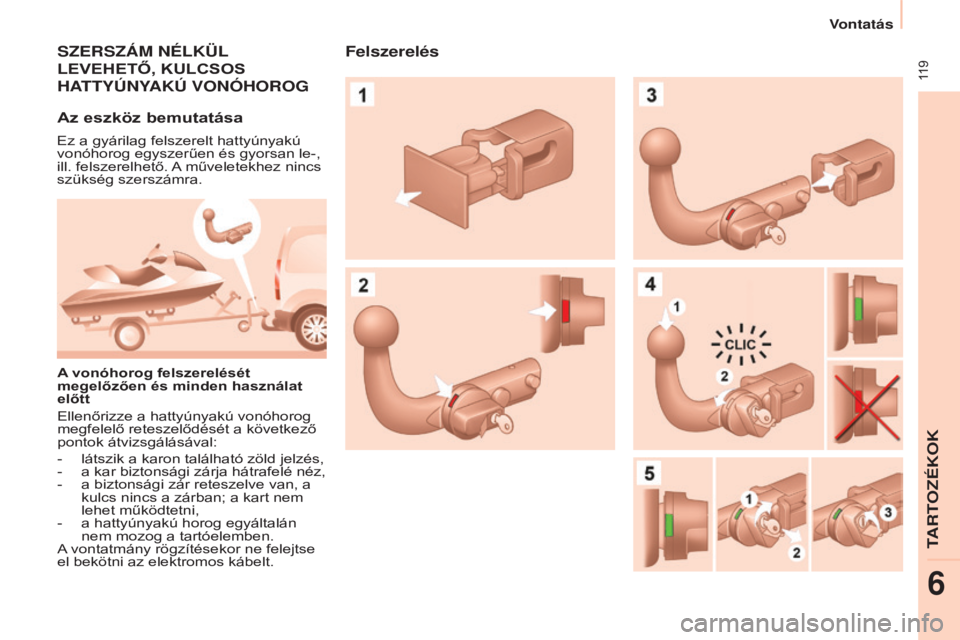

SZERSZÁM NÉLKüL
LEVE

h ETŐ , KULCSOS
HA

TTY ú NYAK ú v ONÓHOROG
Az

eszköz bemutatása
Ez a gyárilag felszerelt hattyúnyakú
vonóhorog egyszerűen és gyorsan le-,
ill. felszerelhető. A műveletekhez nincs
szükség szerszámra.
A vonóhorog felszerelését
megelőzően és minden használat
előtt
Ellenőrizze a hattyúnyakú vonóhorog
megfelelő reteszelődését a következő
pontok átvizsgálásával:
-

látszik a karon található zöld jelzés,
-


a kar biztonsági zárja hátrafelé néz,
-


a biztonsági zár reteszelve van, a
kulcs nincs a zárban; a kart nem
lehet működtetni,
-


a hattyúnyakú horog egyáltalán
nem mozog a tartóelemben.
A

vontatmány rögzítésekor ne felejtse
el bekötni az elektromos kábelt.
Felszerelés
vontat

120
Berlingo-2-VU_hu_Chap06_Accessoire_ed01-2015

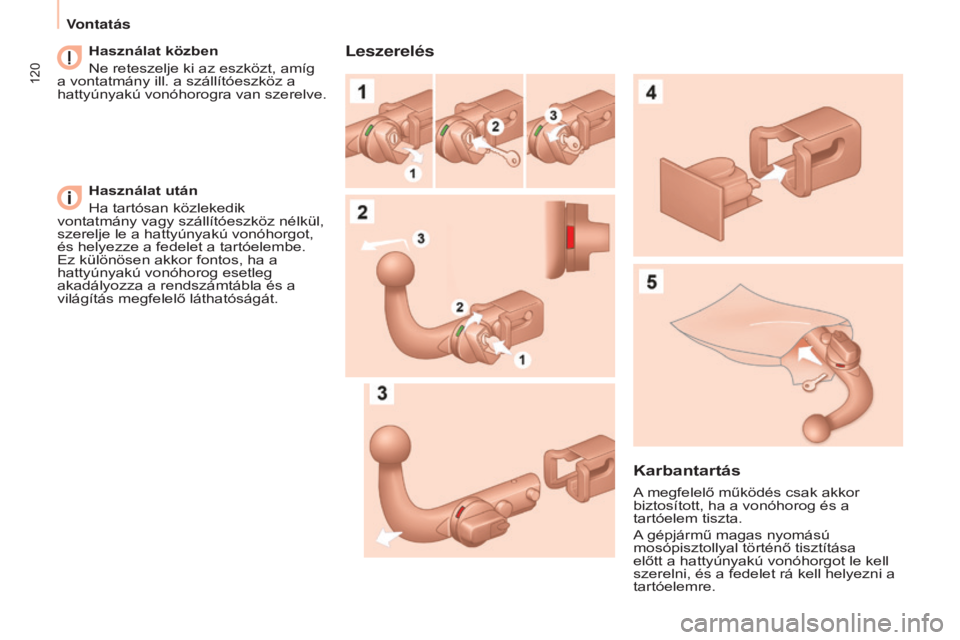

használat közben
Ne reteszelje ki az eszközt, amíg
a vontatmány ill. a szállítóeszköz a
hattyúnyakú
vonóhorogra van szerelve.
h

asználat után
Ha tartósan közlekedik
vontatmány vagy szállítóeszköz nélkül,
szerelje le a hattyúnyakú vonóhorgot,
és helyezze a fedelet a tartóelembe.
Ez különösen akkor fontos, ha a
hattyúnyakú vonóhorog esetleg
akadályozza a rendszámtábla és a
világítás megfelelő láthatóságát.Leszerelés
Karbantartás
A megfelelő működés csak akkor
biztosított, ha a vonóhorog és a
tartóelem tiszta.
A gépjármű magas nyomású
mosópisztollyal történő tisztítása
előtt a hattyúnyakú vonóhorgot le kell
szerelni, és a fedelet rá kell helyezni a
tartóelemre.
vontat

121
Berlingo-2-VU_hu_Chap06_Accessoire_ed01-2015Berlingo-2-VU_hu_Chap06_Accessoire_ed01-2015
Autórádiók, kihangosító
szett, hangszórók, CD-váltó,
navigációs berendezés, USB Box,
videokészlet stb.
A kereskedelmi forgalomban
kapható audio- és telematikai
berendezések beszereléséhez
kapcsolódó szigorú műszaki
követelményekre való tekintettel
figyelembe kell venni az adott eszköz
műszaki jellemzőit, és meg kell
győződni arról, hogy kompatibilis-e
a gépjármű szériafelszereléseinek
teljesítményével. Előzetesen mindig
érdeklődjön a CITROËN hálózatban. A pedálok zavartalan kezelése
érdekében:
-
ügyeljen a kiegészítő padlószőnyeg
megfelelő elhelyezésére és rögzíté

-
sére,
-
soha ne helyezzen egymásra több
védőszőnyeget.
A
tetőrudak maximális teherbírása
-

T
etőcsomagtartó: 120 kg.
-

Keresztirányú tetőrudak: 100
kg.
-

Hosszanti rudakon elhelyezett
keresztirányú rudak: 75

kg.Rádiókommunikációs berendezés
beszerelése
Mielőtt utólagos beszerelésű,
külső antennával rendelkező
rádiókommunikációs berendezést
szerelne be gépjárművébe, kérjük,
lépjen kapcsolatba a CITROËN
hálózattal.
A CITROËN hálózatban tájékoztatni
fogják a gépjárművek elektromágneses
kompatibilitására vonatkozó irányelvvel
(2004/104/EK) összhangban
beszerelhető berendezések műszaki
jellemzőiről (frekvenciasáv, maximális
kimenő teljesítmény, antennapozíció,
speciális beszerelési feltételek).
Első sárfogók, hátsó sárfogók,
15/17
colos alumínium keréktárcsák,
kerékjárat-borítás, bőrborítású
kormány stb.
Ablakmosó folyadék, belső és külső
tisztító- és ápolószerek, izzókészlet
stb.
Behatolásgátló riasztóberendezés,
üveggravírozás, elsősegélydoboz,
fényvisszaverő láthatósági mellény,
első és hátsó parkolássegítő
berendezés, elakadásjelző
háromszög, kerékőrcsavar alumínium
keréktárcsához stb. Légzsák-kompatibilis üléshuzatok
az első ülésekhez, üléspad,
gumiszőnyegek, védőszőnyegek,
hóláncok, sötétítő, csomagtérajtóra
szerelhető kerékpártartó stb.

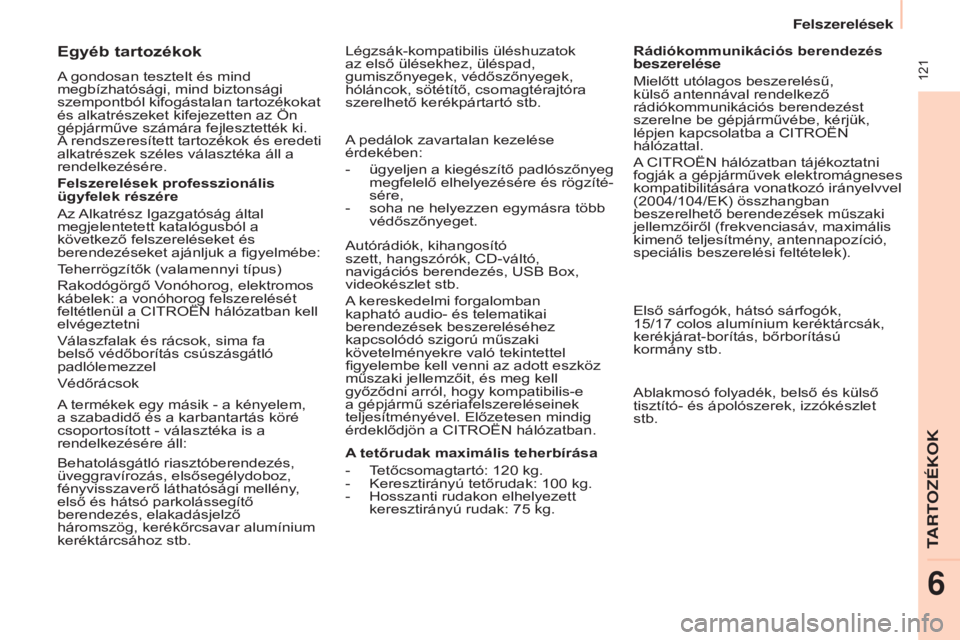

Egyéb tartozékok
A gondosan tesztelt és mind
megbízhatósági, mind biztonsági
szempontból kifogástalan tartozékokat
és alkatrészeket kifejezetten az Ön
gépjárműve számára fejlesztették ki.
A rendszeresített tartozékok és eredeti
alkatrészek széles választéka áll a
rendelkezésére.
Felszerelések professzionális
ügyfelek részére
Az Alkatrész Igazgatóság által
megjelentetett katalógusból a
következő felszereléseket és
berendezéseket ajánljuk a figyelmébe:
Teherrögzítők (valamennyi típus)
Rakodógörgő Vonóhorog, elektromos
kábelek: a vonóhorog felszerelését
feltétlenül a CITROËN hálózatban kell
elvégeztetni
Válaszfalak és rácsok, sima fa
belső védőborítás csúszásgátló
padlólemezzel
Védőrácsok
A termékek egy másik - a kényelem,
a szabadidő és a karbantartás köré
csoportosított - választéka is a
rendelkezésére áll:
taRtOzéKOK
6
Felszerel

122
Berlingo-2-VU_hu_Chap06_Accessoire_ed01-2015Berlingo-2-VU_hu_Chap06_Accessoire_ed01-2015
Az Automobiles CITROËN
által nem rendszeresített
elektromos berendezés vagy
tartozék beszerelése a gépjármű
elektronikus rendszerének
meghibásodását okozhatja. Kérjük,
vegye ezt figyelembe, és javasoljuk,
hogy tanácsért mindig forduljon a
márkaképviseletekhez, ahol örömmel
bemutatják Önnek a rendszeresített
tartozékok és alkatrészek teljes
választékát.
Bizonyos országokban kötelező a
gépjárműben tartani fényvisszaverő
láthatósági mellényt, elakadásjelző
háromszöget, csereizzókészletet,
biztosítékokat, alkoholszondát stb.
Felszerel\351sek

123
Berlingo-2-VU_hu_Chap07_Verification_ed01-2015

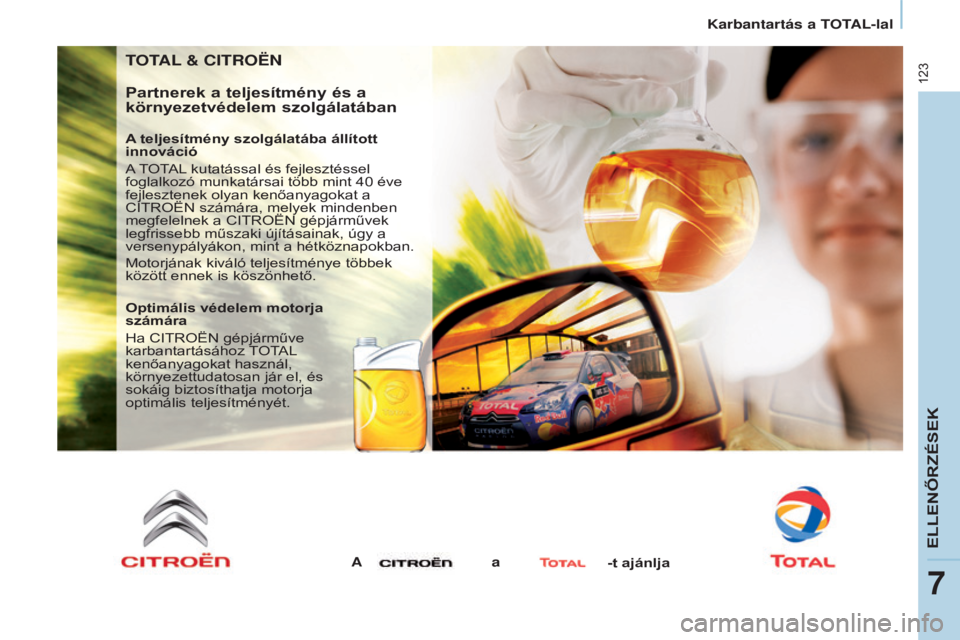

TOTAL & CITROËN
p
artnerek a teljesítmény és a
környezetvédelem szolgálatában
A teljesítmény szolgálatába állított
innováció
A TOTAL kutatással és fejlesztéssel
foglalkozó munkatársai több mint 40
éve
fejlesztenek olyan kenőanyagokat a
CITROËN számára, melyek mindenben
megfelelnek a CITROËN gépjárművek
legfrissebb műszaki újításainak, úgy a
versenypályákon, mint a hétköznapokban.
Motorjának kiváló teljesítménye többek
között ennek is köszönhető.
Optimális védelem motorja
számára
Ha CITROËN gépjárműve
karbantartásához TOTAL
kenőanyagokat használ,
környezettudatosan jár el, és
sokáig biztosíthatja motorja
optimális teljesítményét.
a
A
-t ajánlja
Karbantart

124
Berlingo-2-VU_hu_Chap07_Verification_ed01-2015
A MOTORháZTETŐ NyITáSA
Kitámasztórúd
A motorháztető nyitott helyzetben
való rögzítéséhez illessze a
kitámasztórudat a gépjármű bal oldali
lemezére ragasztott címke által jelölt
mélyedésbe.
A motorháztető lecsukása előtt a
kitámasztórudat erőltetés nélkül
helyezze vissza a rögzítésbe.
Kívülről
A retesz könnyebb elérése érdekében
lefelé fordított tenyerét csúsztassa a
motorháztető alá, majd emelje meg
kissé.
Tolja balra a reteszt, és nyissa fel a
motorháztetőt.
Belülről
Húzza maga felé a műszerfal alatt
található nyitókart. A motorháztető
kireteszelődik.
Zárás
Eressze le, majd a végén engedje
el a motorháztetőt, és ellenőrizze a
reteszelődését.
Erős szélben kerülje a motorháztető
mozgatását.
Motorháztető nyitása

125
Berlingo-2-VU_hu_Chap07_Verification_ed01-2015Berlingo-2-VU_hu_Chap07_Verification_ed01-2015
BENZINMOTOR
1. Első ablakmosófolyadék-tartály
2.
Biztosítékdoboz
3.


Hűtőfolyadék-tartály Akkumulátorcsatlakozók:
+


Pozitív pólus
-


Negatív pólus (testpont)
A

motortérben végzett műveleteknél mindig legyen nagyon óvatos.
4. Fék- és tengelykapcsoló-folyadék
tartálya
5.

Légszűrő
6.


Olajszintmérő pálca7.

Motorolaj betöltőnyílása
8.
Kormányszervo-folyadék tartálya
ELLENŐRZÉSEK
7
Motortér

126
Berlingo-2-VU_hu_Chap07_Verification_ed01-2015Berlingo-2-VU_hu_Chap07_Verification_ed01-2015
DíZELMOTOR
4. Fék- és tengelykapcsoló-folyadék
tartálya
5.

Légszűrő
6.


Olajszintmérő pálca 7.

Motorolaj betöltőnyílása
8.
Kormányszervo-folyadék tartálya
9.


Légtelenítő szivattyú
1.

Első ablakmosófolyadék-tartály
2.

Biztosítékdoboz
3.


Hűtőfolyadék-tartály
Akkumulátorcsatlakozók:
+


Pozitív pólus
-


Negatív pólus (testpont)
A

motortérben végzett műveleteknél mindig legyen nagyon óvatos.
Motortér

127
Berlingo-2-VU_hu_Chap07_Verification_ed01-2015Berlingo-2-VU_hu_Chap07_Verification_ed01-2015

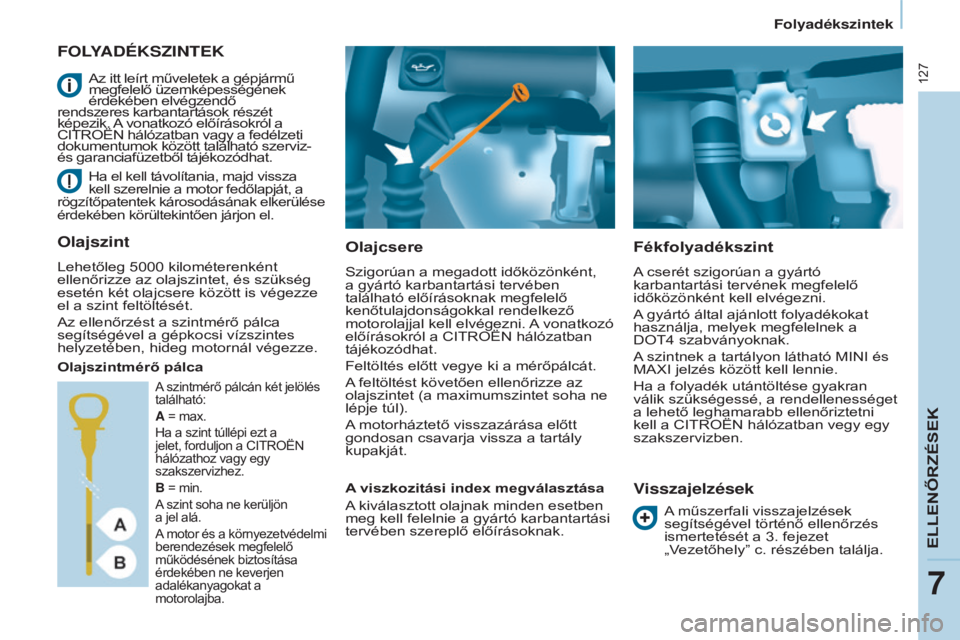

FOLYADÉKSZINTEK
Olajcsere
Szigorúan a megadott időközönként,
a gyártó karbantartási tervében
található előírásoknak megfelelő
kenőtulajdonságokkal rendelkező
motorolajjal kell elvégezni. A vonatkozó
előírásokról a CITROËN hálózatban
tájékozódhat.
Feltöltés előtt vegye ki a mérőpálcát.
A feltöltést követően ellenőrizze az
olajszintet (a maximumszintet soha ne
lépje túl).
A motorháztető visszazárása előtt
gondosan csavarja vissza a tartály
kupakját.
Fékfolyadékszint
A cserét szigorúan a gyártó
karbantartási tervének megfelelő
időközönként kell elvégezni.
A gyártó által ajánlott folyadékokat
használja, melyek megfelelnek a
DOT4 szabványoknak.
A szintnek a tartályon látható MINI és
MAXI jelzés között kell lennie.
Ha a folyadék utántöltése gyakran
válik szükségessé, a rendellenességet
a lehető leghamarabb ellenőriztetni
kell a CITROËN hálózatban vegy egy
szakszervizben.
visszajelzések
Ha el kell távolítania, majd vissza
kell szerelnie a motor fedőlapját, a
rögzítőpatentek károsodásának elkerülése
érdekében körültekintően járjon el.
Olajszint
Lehetőleg 5000 kilométerenként
ellenőrizze az olajszintet, és szükség
esetén két olajcsere között is végezze
el a szint feltöltését.
Az ellenőrzést a szintmérő pálca
segítségével a gépkocsi vízszintes
helyzetében, hideg motornál végezze.
Olajszintmérő pálca
A
viszkozitási index megválasztása
A kiválasztott olajnak minden esetben
meg kell felelnie a gyártó karbantartási
tervében szereplő előírásoknak.
Az itt leírt műveletek a gépjármű
megfelelő üzemképességének
érdekében elvégzendő
rendszeres karbantartások részét
képezik. A vonatkozó előírásokról a
CITROËN hálózatban vagy a fedélzeti
dokumentumok között található szerviz-
és garanciafüzetből tájékozódhat.
A műszerfali visszajelzések
segítségével történő ellenőrzés
ismertetését a 3. fejezet
„Vezetőhelyˮ c. részében találja.
A szintmérő pálcán két jelölés
található:
A = max.
Ha a szint túllépi ezt a
jelet, forduljon a CITROËN
hálózathoz vagy egy
szakszervizhez.
B = min.
A szint soha ne kerüljön
a jel alá.
A motor és a környezetvédelmi
berendezések megfelelő
működésének biztosítása
érdekében ne keverjen
adalékanyagokat a
motorolajba.
ELLENŐRZÉSEK
7
Folyadékszintek

128
Berlingo-2-VU_hu_Chap07_Verification_ed01-2015Berlingo-2-VU_hu_Chap07_Verification_ed01-2015

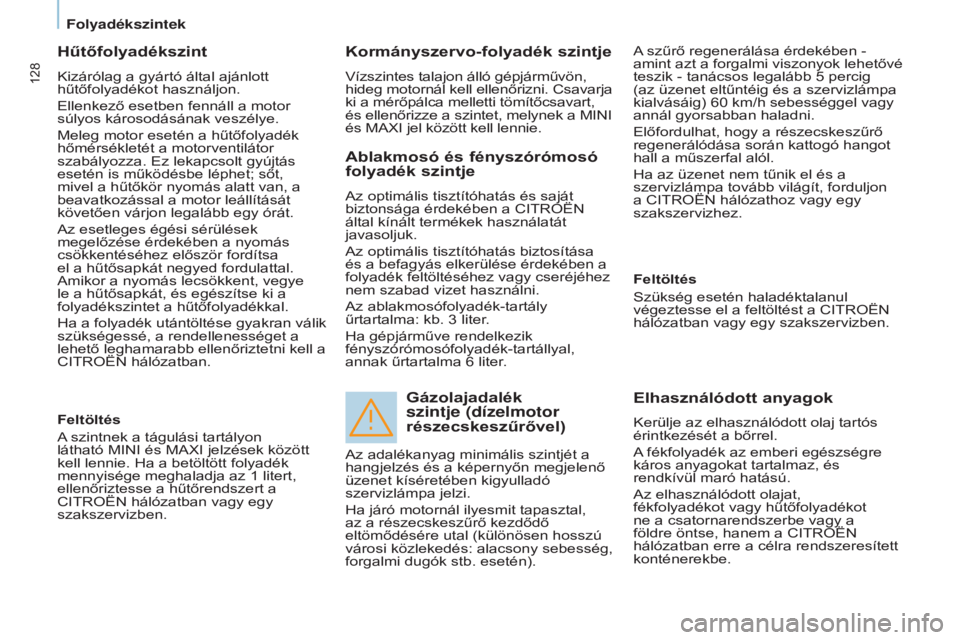

hűtőfolyadékszint
Kizárólag a gyártó által ajánlott
hűtőfolyadékot használjon.
Ellenkező esetben fennáll a motor
súlyos károsodásának veszélye.
Meleg motor esetén a hűtőfolyadék
hőmérsékletét a motorventilátor
szabályozza. Ez lekapcsolt gyújtás
esetén is működésbe léphet; sőt,
mivel a hűtőkör nyomás alatt van, a
beavatkozással a motor leállítását
követően várjon legalább egy órát.
Az esetleges égési sérülések
megelőzése érdekében a nyomás
csökkentéséhez először fordítsa
el a hűtősapkát negyed fordulattal.
Amikor a nyomás lecsökkent, vegye
le a hűtősapkát, és egészítse ki a
folyadékszintet a hűtőfolyadékkal.
Ha a folyadék utántöltése gyakran válik
szükségessé, a rendellenességet a
lehető leghamarabb ellenőriztetni kell a
CITROËN hálózatban.
Kormányszervo-folyadék szintje
Vízszintes talajon álló gépjárművön,
hideg motornál kell ellenőrizni. Csavarja
ki a mérőpálca melletti tömítőcsavart,
és ellenőrizze a szintet, melynek a MINI
és MAXI jel között kell lennie.A szűrő regenerálása érdekében -
amint azt a forgalmi viszonyok lehetővé
teszik - tanácsos legalább 5
percig
(az üzenet eltűntéig és a szervizlámpa
kialvásáig) 60
km/h sebességgel vagy
annál gyorsabban haladni.
Előfordulhat, hogy a részecskeszűrő
regenerálódása során kattogó hangot
hall a műszerfal alól.
Ha az üzenet nem tűnik el és a
szervizlámpa tovább világít, forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
Feltöltés
A szintnek a tágulási tartályon
látható MINI és MAXI jelzések között
kell lennie. Ha a betöltött folyadék
mennyisége meghaladja az 1

litert,
ellenőriztesse a hűtőrendszert a
CITROËN hálózatban vagy egy
szakszervizben.
Ablakmosó és fényszórómosó
folyadék szintje
Az optimális tisztítóhatás és saját
biztonsága érdekében a CITROËN
által kínált termékek használatát
javasoljuk.
Az optimális tisztítóhatás biztosítása
és a befagyás elkerülése érdekében a
folyadék feltöltéséhez vagy cseréjéhez
nem szabad vizet használni.
Az ablakmosófolyadék-tartály
űrtartalma: kb. 3
liter.
Ha gépjárműve rendelkezik
fényszórómosófolyadék-tartállyal,
annak űrtartalma 6
liter.
gázolajadalék
szintje (dízelmotor
részecskeszűrővel)
Feltöltés
Szükség esetén haladéktalanul
végeztesse el a feltöltést a CITROËN
hálózatban vagy egy szakszervizben.
Elhasználódott anyagok
Kerülje az elhasználódott olaj tartós
érintkezését a bőrrel.
A fékfolyadék az emberi egészségre
káros anyagokat tartalmaz, és
rendkívül maró hatású.
Az elhasználódott olajat,
fékfolyadékot vagy hűtőfolyadékot
ne a csatornarendszerbe vagy a
földre öntse, hanem a CITROËN
hálózatban erre a célra rendszeresített
konténerekbe.
Az adalékanyag minimális szintjét a
hangjelzés és a képernyőn megjelenő
üzenet kíséretében kigyulladó
szervizlámpa jelzi.
Ha járó motornál ilyesmit tapasztal,
az a részecskeszűrő kezdődő
eltömődésére utal (különösen hosszú
városi közlekedés: alacsony sebesség,
forgalmi dugók stb. esetén).
Folyadékszintek
