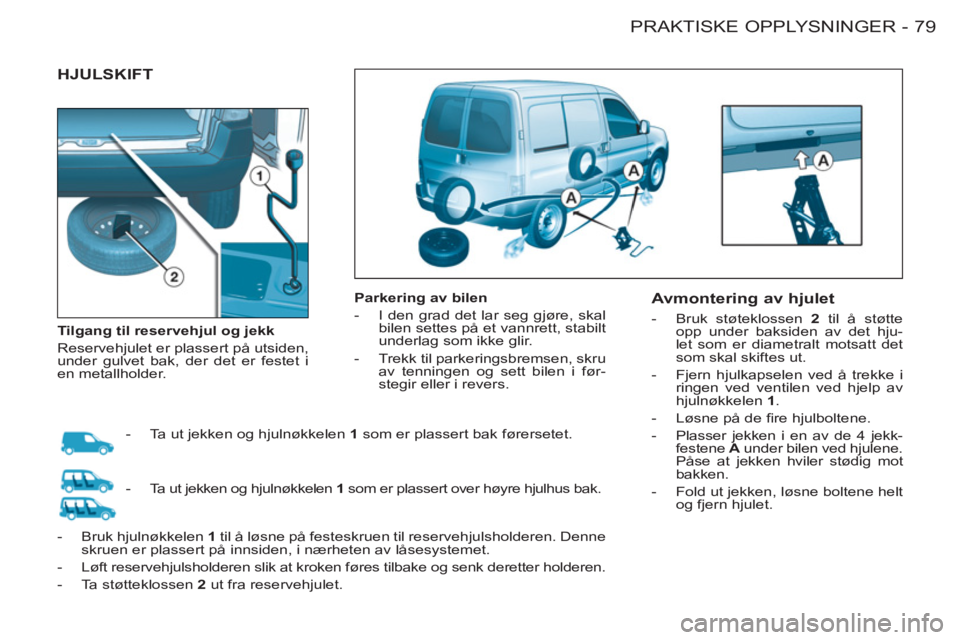

79 PRAKTISKE OPPLYSNINGER-
HJULSKIFT


Parkering av bilen


- I den grad det lar seg gjøre, skal
bilen settes på et vannrett, stabilt
underlag som ikke glir.

- Trekk til parkeringsbremsen, skru
av tenningen og sett bilen i før-
stegir eller i revers.



Avmontering av hjulet



- Bruk støteklossen 2
til å støtte
opp under baksiden av det hju-
let som er diametralt motsatt det
som skal skiftes ut.

- Fjern hjulkapselen ved å trekke i
ringen ved ventilen ved hjelp av
hjulnøkkelen 1
.

- Løsne på de fi re hjulboltene.

- Plasser jekken i en av de 4 jekk-
festene A
under bilen ved hjulene.
Påse at jekken hviler stødig mot
bakken.

- Fold ut jekken, løsne boltene helt
og fjern hjulet.

Tilgang til reservehjul og jekk
Reservehjulet er plassert på utsiden,
under gulvet bak, der det er festet i
en metallholder.


- Ta ut jekken og hjulnøkkelen 1
som er plassert bak førersetet.

- Ta ut jekken og hjulnøkkelen 1
som er plassert over høyre hjulhus bak.

- Bruk hjulnøkkelen 1
til å løsne på festeskruen til reservehjulsholderen. Denne
skruen er plassert på innsiden, i nærheten av låsesystemet.

- Løft reservehjulsholderen slik at kroken føres tilbake og senk deretter holderen.

- Ta støtteklossen 2
ut fra reservehjulet.

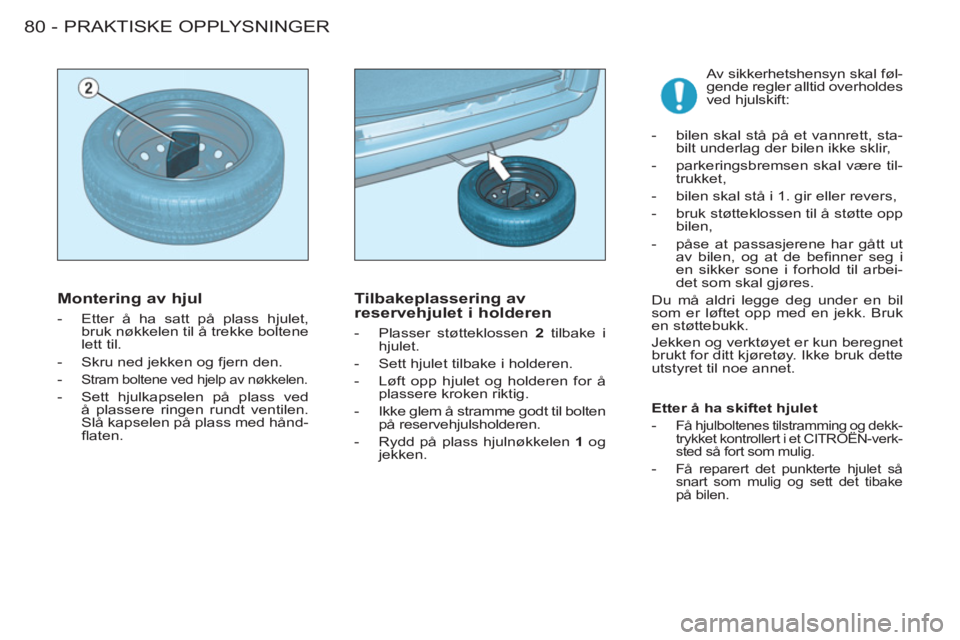

PRAKTISKE OPPLYSNINGER80 -
Av sikkerhetshensyn skal føl-
gende regler alltid overholdes
ved hjulskift:


- bilen skal stå på et vannrett, sta-
bilt underlag der bilen ikke sklir,

- parkeringsbremsen skal være til-
trukket,

- bilen skal stå i 1. gir eller revers,

- bruk støtteklossen til å støtte opp
bilen,

- påse at passasjerene har gått ut
av bilen, og at de befi nner seg i
en sikker sone i forhold til arbei-
det som skal gjøres.
Du må aldri legge deg under en bil
som er løftet opp med en jekk. Bruk
en støttebukk.
Jekken og verktøyet er kun beregnet
brukt for ditt kjøretøy. Ikke bruk dette
utstyret til noe annet.

Montering av hjul



- Etter å ha satt på plass hjulet,
bruk nøkkelen til å trekke boltene
lett til.

- Skru ned jekken og fjern den.

-
Stram boltene ved hjelp av nøkkelen.


- Sett hjulkapselen på plass ved
å plassere ringen rundt ventilen.
Slå kapselen på plass med hånd-
fl aten.



Tilbakeplassering av
reservehjulet i holderen


- Plasser støtteklossen 2
tilbake i
hjulet.

- Sett hjulet tilbake i holderen.

- Løft opp hjulet og holderen for å
plassere kroken riktig.

- Ikke glem å stramme godt til bolten
på reservehjulsholderen.

- Rydd på plass hjulnøkkelen 1
og
jekken.
Etter å ha skiftet hjulet


-
Få hjulboltenes tilstramming og dekk-
trykket kontrollert i et CITROËN -verk-
sted så fort som mulig.

- Få reparert det punkterte hjulet så
snart som mulig og sett det tibake
på bilen.

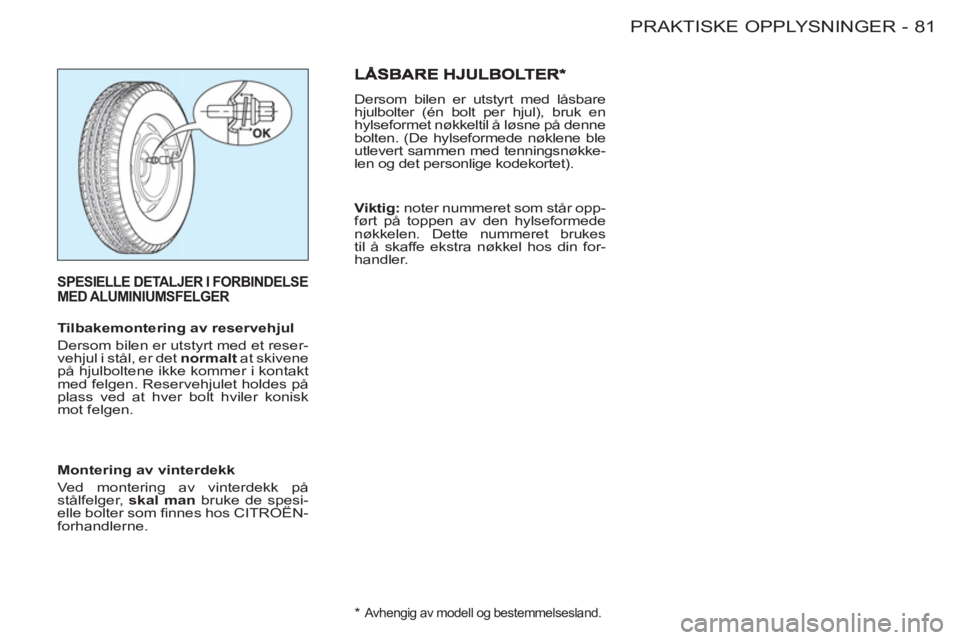

81 PRAKTISKE OPPLYSNINGER-
SPESIELLE DETALJER I FORBINDELSE MED ALUMINIUMSFELGER

Tilbakemontering av reservehjul
Dersom bilen er utstyrt med et reser-
vehjul i stål, er det normalt
at skivene
på hjulboltene ikke kommer i kontakt
med felgen. Reservehjulet holdes på
plass ved at hver bolt hviler konisk
mot felgen.

Montering av vinterdekk
Ved montering av vinterdekk på
stålfelger, skal man
bruke de spesi-
elle bolter som fi nnes hos CITROËN-
forhandlerne.


*
Avhengig av modell og bestemmelsesland.

Dersom bilen er utstyrt med låsbare
hjulbolter (én bolt per hjul), bruk en
hylseformet nøkkeltil å løsne på denne
bolten. (De hylseformede nøklene ble
utlevert sammen med tenningsnøkke-
len og det personlige kodekortet).

Viktig:
noter nummeret som står opp-
ført på toppen av den hylseformede
nøkkelen. Dette nummeret brukes
til å skaffe ekstra nøkkel hos din for-
handler.

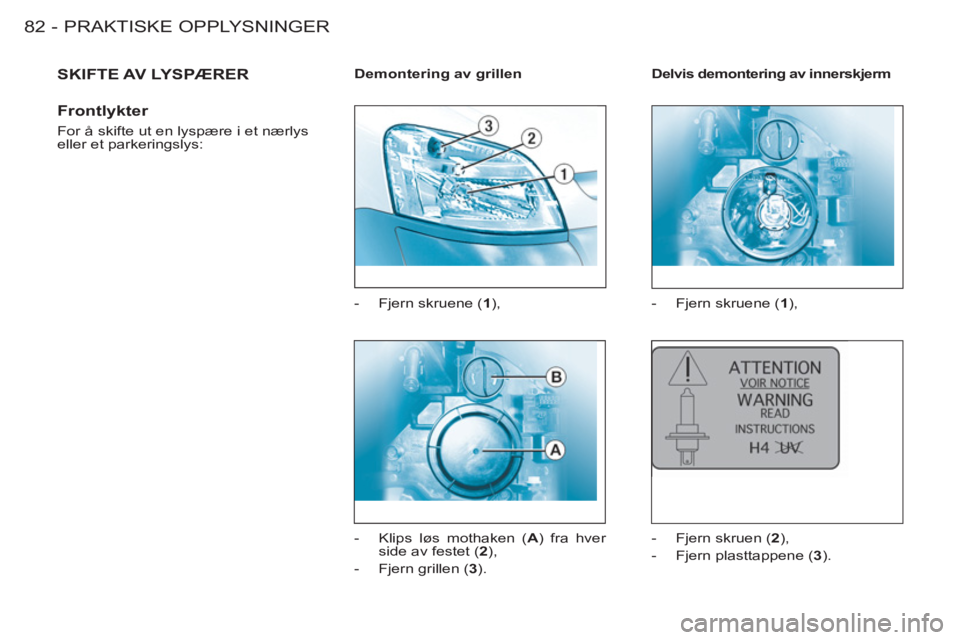

PRAKTISKE OPPLYSNINGER82 -
SKIFTE AV LYSPÆRER

Frontlykter

For å skifte ut en lyspære i et nærlys
eller et parkeringslys:

Demontering av grillen



- Fjern skruene ( 1
),

- Klips løs mothaken ( A
) fra hver
side av festet ( 2
),

- Fjern grillen (3).
Delvis demontering av innerskjerm


- Fjern skruene ( 1
),

- Fjern skruen ( 2
),

- Fjern plasttappene ( 3
).

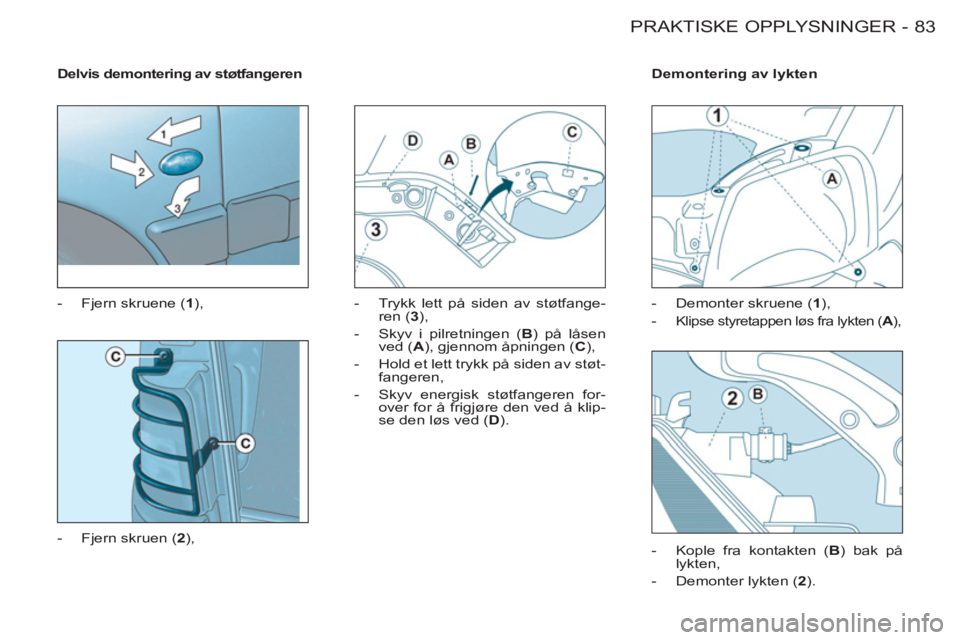

83 PRAKTISKE OPPLYSNINGER-

Delvis demontering av støtfangeren


- Fjern skruene ( 1
),

- Fjern skruen ( 2
),
- Trykk lett på siden av støtfange-
ren ( 3
),

- Skyv i pilretningen ( B
) på låsen
ved ( A
), gjennom åpningen ( C
),

- Hold et lett trykk på siden av støt-
fangeren,

- Skyv energisk støtfangeren for-
over for å frigjøre den ved å klip-
se den løs ved ( D
).
Demontering av lykten



- Demonter skruene ( 1
),

-
Klipse styretappen løs fra lykten ( A
),


- Kople fra kontakten ( B
) bak på
lykten,

- Demonter lykten ( 2
).

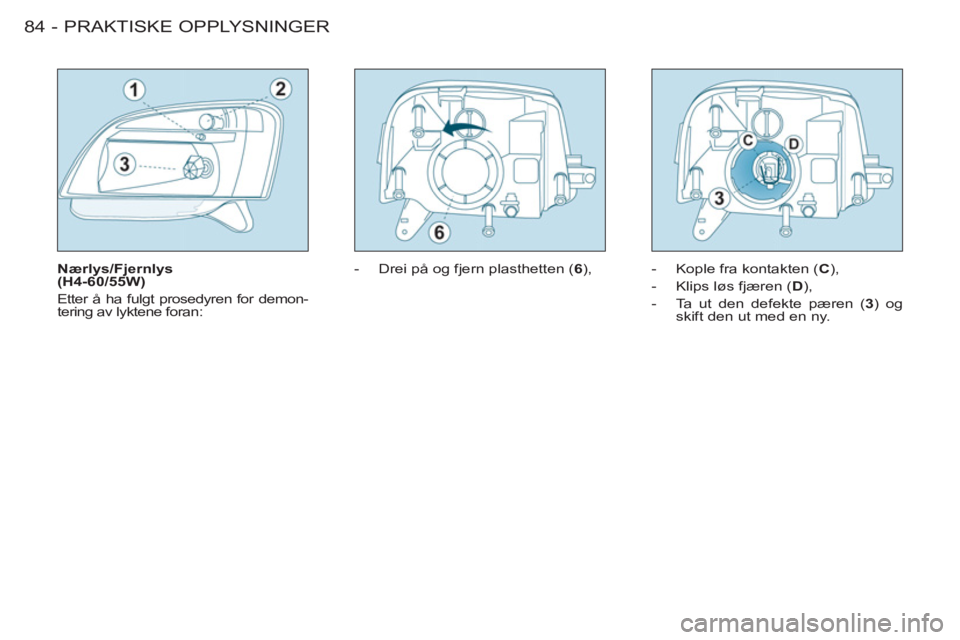

PRAKTISKE OPPLYSNINGER84 -

Nærlys/Fjernlys
(H4-60/55W)
Etter å ha fulgt prosedyren for demon-
tering av lyktene foran:

- Drei på og fjern plasthetten ( 6
),
- Kople fra kontakten ( C
),

- Klips løs fjæren ( D
),

- Ta ut den defekte pæren ( 3
) og
skift den ut med en ny.

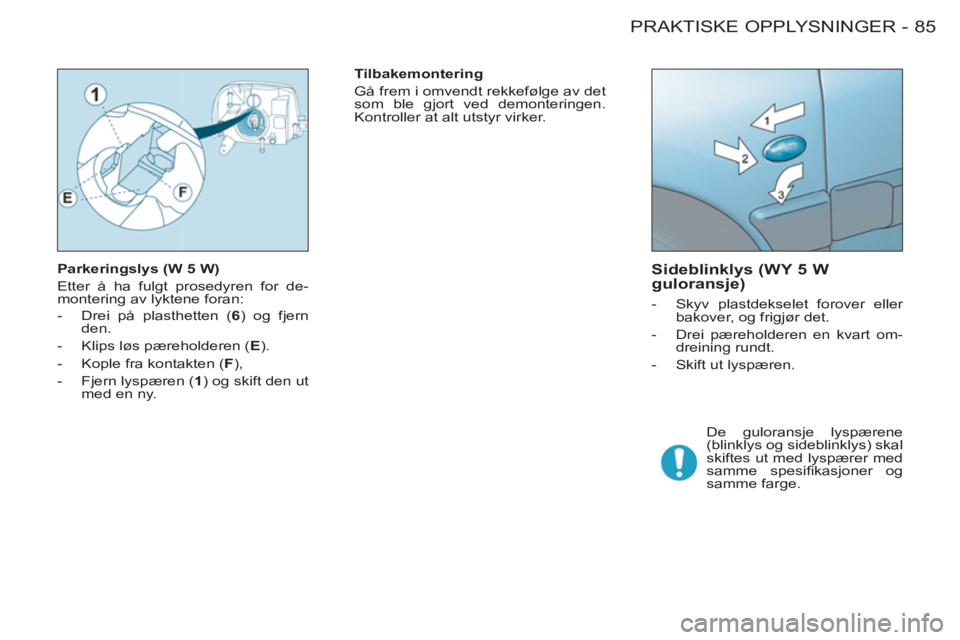

85 PRAKTISKE OPPLYSNINGER-

Parkeringslys (W 5 W)
Etter å ha fulgt prosedyren for de-
montering av lyktene foran:


- Drei på plasthetten ( 6
) og fjern
den.

- Klips løs pæreholderen ( E
).

- Kople fra kontakten ( F
),

- Fjern lyspæren ( 1
) og skift den ut
med en ny.

Tilbakemontering
Gå frem i omvendt rekkefølge av det
som ble gjort ved demonteringen.
Kontroller at alt utstyr virker.


Sideblinklys (WY 5 W
guloransje)


- Skyv plastdekselet forover eller
bakover, og frigjør det.

- Drei pæreholderen en kvart om-
dreining rundt.

- Skift ut lyspæren.
De guloransje lyspærene
(blinklys og sideblinklys) skal
skiftes ut med lyspærer med
samme spesifi kasjoner og
samme farge.

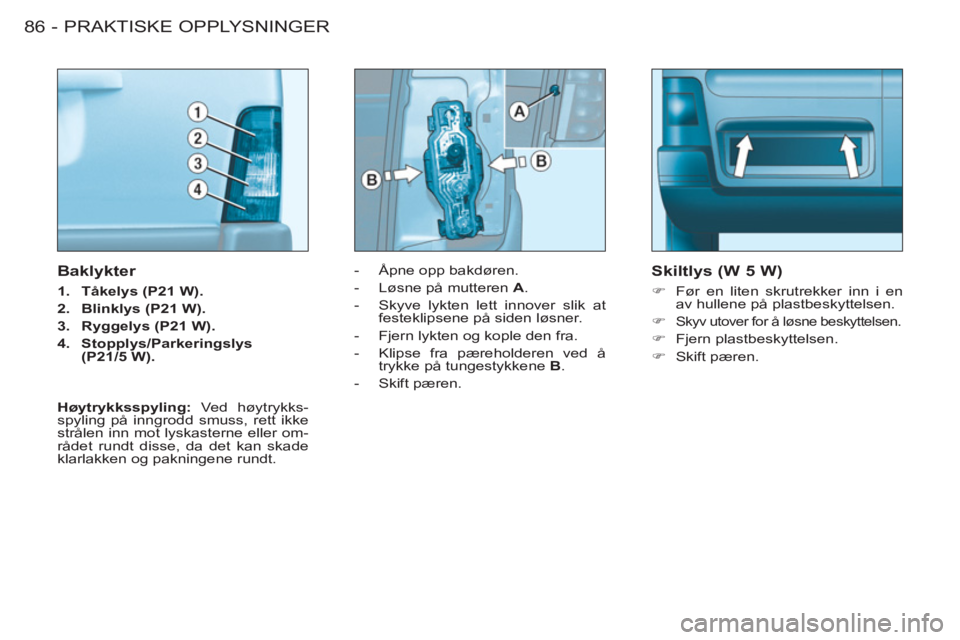

PRAKTISKE OPPLYSNINGER86 -


- Åpne opp bakdøren.

- Løsne på mutteren A
.

- Skyve lykten lett innover slik at
festeklipsene på siden løsner.

- Fjern lykten og kople den fra.

- Klipse fra pæreholderen ved å
trykke på tungestykkene B
.

- Skift pæren.


Skiltlys (W 5 W)



)
Før en liten skrutrekker inn i en
av hullene på plastbeskyttelsen.

)

Skyv utover for å løsne beskyttelsen.

)
Fjern plastbeskyttelsen.

)
Skift pæren.



Baklykter



1.
Tåkelys (P21 W).


2.
Blinklys (P21 W).


3.
Ryggelys (P21 W).


4.
Stopplys/Parkeringslys
(P21/5 W).



Høytrykksspyling:
Ved høytrykks-
spyling på inngrodd smuss, rett ikke
strålen inn mot lyskasterne eller om-
rådet rundt disse, da det kan skade
klarlakken og pakningene rundt.

87 PRAKTISKE OPPLYSNINGER-

Tredje stopplys (bakluke)
(W 5 W)


)
Åpne opp bakluken og løsne på
de to mutterne.

)
Løsne på holderen for å få tilgang
til lyspærene.

)
Skift ut den defekte pæren.



Tredje stopplys (venstre
bakdør) (W 5 W)


)
Fjern dekselet ved å trykke på
tungestykket A
(den runde delen)
på enden av lykten.

)
Trekk dekselet bakover.
)
For å fjerne pæreholderen, klem
på de to tungestykkene B
.

)
Trekk ut den defekte pæren og skift
den ut.
Ved tilbakemontering, går du frem i
omvendt rekkefølge.

PRAKTISKE OPPLYSNINGER88 -

Hvordan ta ut og sette inn en
sikring
Før du skifter sikringen, bør du fi nne
ut hva feilen skyldes og rette på det-
te. Sikringsnumrene står oppført på
sikringsboksen.
Bruk tangen B
. SKIFTE SIKRING

Sikringsboksene er plassert under
instrumentbordet og i motorrommet.

Sikringer under
instrumentbordet
Åpne opp lokket for å få tilgang til sik-
ringene.
Reservesikringene og tangen B
er
festet på innsiden av lokket A
.
Ikke defekt


Defekt


Tang B

En defekt sikring skal alltid skiftes
ut med én med samme styrke (av-
lesing avhengig av typen sikring).
