129


Zugbetrieb

ZUBEHÖR
5

Die Gewichte im Einzelnen fi nden Sie in den
Fahrzeugpapieren (Fahrzeugschein, ...) oder
im Abschnitt 8, Absatz "Gewichte".

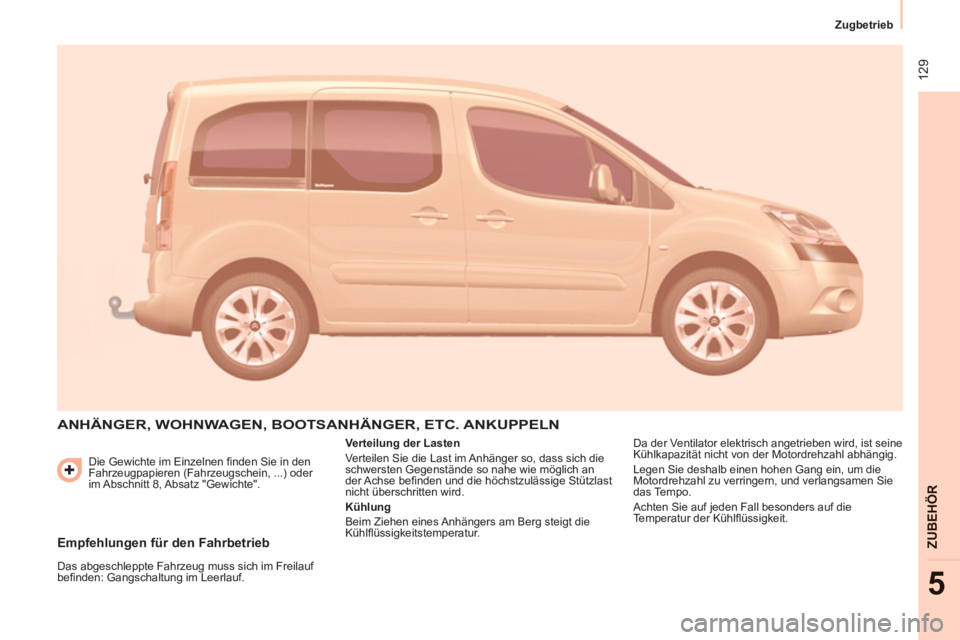

ANHÄNGER, WOHNWAGEN, BOOTSANHÄNGER, ETC. ANKUPPELN


Verteilung der Lasten

Verteilen Sie die Last im Anhänger so, dass sich die
schwersten Gegenstände so nahe wie möglich an
der Achse befi nden und die höchstzulässige Stützlast
nicht überschritten wird.

Kühlung

Beim Ziehen eines Anhängers am Berg steigt die
Kühlfl üssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben wird, ist seine
Kühlkapazität nicht von der Motordrehzahl abhängig.
Legen Sie deshalb einen hohen Gang ein, um die
Motordrehzahl zu verringern, und verlangsamen Sie
das Tempo.
Achten Sie auf jeden Fall besonders auf die
Temperatur der Kühlfl üssigkeit.


Empfehlungen für den Fahrbetrieb

Das abgeschleppte Fahrzeug muss sich im Freilauf
befi nden: Gangschaltung im Leerlauf.

130
Zugbetrieb

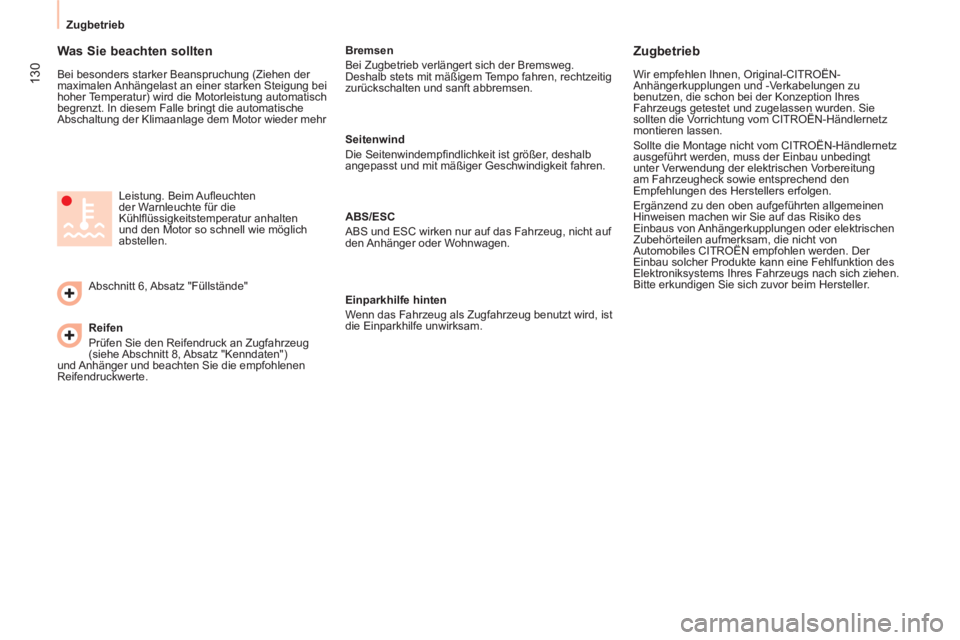

Was Sie beachten sollten

Bei besonders starker Beanspruchung (Ziehen der
maximalen Anhängelast an einer starken Steigung bei
hoher Temperatur) wird die Motorleistung automatisch
begrenzt. In diesem Falle bringt die automatische
Abschaltung der Klimaanlage dem Motor wieder mehr

Reifen

Prüfen Sie den Reifendruck an Zugfahrzeug
(siehe Abschnitt 8, Absatz "Kenndaten")
und Anhänger und beachten Sie die empfohlenen
Reifendruckwerte.
Abschnitt 6, Absatz "Füllstände" Leistung. Beim Aufl euchten
der Warnleuchte für die
Kühlfl üssigkeitstemperatur anhalten
und den Motor so schnell wie möglich
abstellen.
Bremsen

Bei Zugbetrieb verlängert sich der Bremsweg.
Deshalb stets mit mäßigem Tempo fahren, rechtzeitig
zurückschalten und sanft abbremsen.



Zugbetrieb

Wir empfehlen Ihnen, Original-CITROËN-
Anhängerkupplungen und -Verkabelungen zu
benutzen, die schon bei der Konzeption Ihres
Fahrzeugs getestet und zugelassen wurden. Sie
sollten die Vorrichtung vom CITROËN-Händlernetz
montieren lassen.
Sollte die Montage nicht vom CITROËN-Händlernetz
ausgeführt werden, muss der Einbau unbedingt
unter Verwendung der elektrischen Vorbereitung
am Fahrzeugheck sowie entsprechend den
Empfehlungen des Herstellers erfolgen.
Ergänzend zu den oben aufgeführten allgemeinen
Hinweisen machen wir Sie auf das Risiko des
Einbaus von Anhängerkupplungen oder elektrischen
Zubehörteilen aufmerksam, die nicht von
Automobiles CITROËN empfohlen werden. Der
Einbau solcher Produkte kann eine Fehlfunktion des
Elektroniksystems Ihres Fahrzeugs nach sich ziehen.
Bitte erkundigen Sie sich zuvor beim Hersteller. Seitenwind

Die Seitenwindempfi ndlichkeit ist größer, deshalb
angepasst und mit mäßiger Geschwindigkeit fahren.

ABS/ESC

ABS und ESC wirken nur auf das Fahrzeug, nicht auf
den Anhänger oder Wohnwagen.

Einparkhilfe hinten

Wenn das Fahrzeug als Zugfahrzeug benutzt wird, ist
die Einparkhilfe unwirksam.

131
ZUBEHÖR
5


Ausrüstung

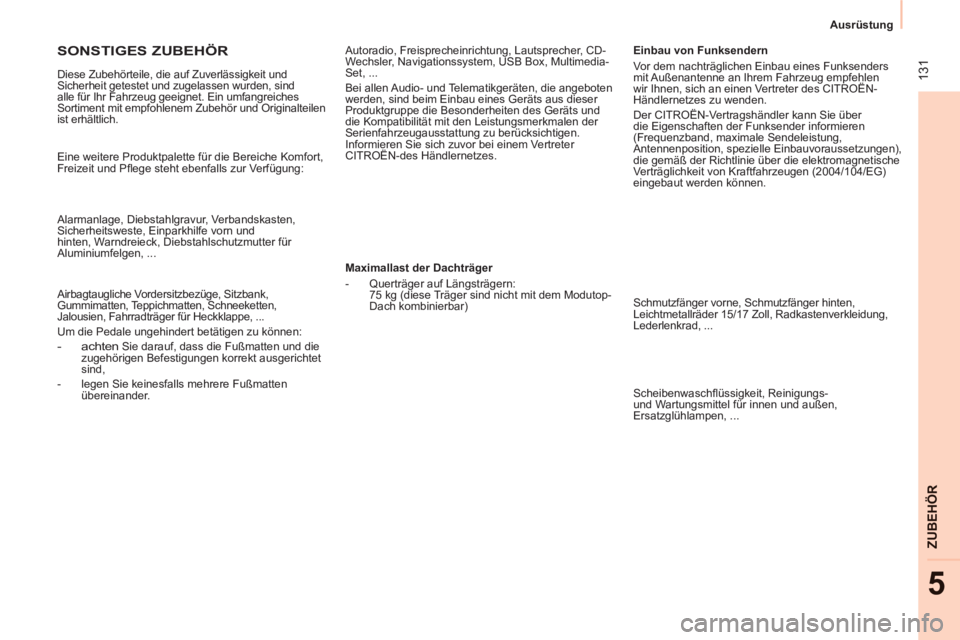

SONSTIGES ZUBEHÖR

Diese Zubehörteile, die auf Zuverlässigkeit und
Sicherheit getestet und zugelassen wurden, sind
alle für Ihr Fahrzeug geeignet. Ein umfangreiches
Sortiment mit empfohlenem Zubehör und Originalteilen
ist erhältlich.

Eine weitere Produktpalette für die Bereiche Komfort,
Freizeit und Pfl ege steht ebenfalls zur Verfügung:

Alarmanlage, Diebstahlgravur, Verbandskasten,
Sicherheitsweste, Einparkhilfe vorn und
hinten, Warndreieck, Diebstahlschutzmutter für
Aluminiumfelgen, ...

Airbagtaugliche Vordersitzbezüge, Sitzbank,
Gummimatten, Teppichmatten, Schneeketten,
Jalousien, Fahrradträger für Heckklappe, ...
Um die Pedale ungehindert betätigen zu können:



- achten Sie darauf, dass die Fußmatten und die
zugehörigen Befestigungen korrekt ausgerichtet
sind,

- legen Sie keinesfalls mehrere Fußmatten
übereinander.

Autoradio, Freisprecheinrichtung, Lautsprecher, CD-
Wechsler, Navigationssystem, USB Box, Multimedia-
Set, ...
Bei allen Audio- und Telematikgeräten, die angeboten
werden, sind beim Einbau eines Geräts aus dieser
Produktgruppe die Besonderheiten des Geräts und
die Kompatibilität mit den Leistungsmerkmalen der
Serienfahrzeugausstattung zu berücksichtigen.
Informieren Sie sich zuvor bei einem Vertreter
CITROËN-des Händlernetzes.

Maximallast der Dachträger


- Querträger auf Längsträgern:
75 kg (diese Träger sind nicht mit dem Modutop-
Dach kombinierbar)

Einbau von Funksendern
Vor dem nachträglichen Einbau eines Funksenders
mit Außenantenne an Ihrem Fahrzeug empfehlen
wir Ihnen, sich an einen Vertreter des CITROËN-
Händlernetzes zu wenden.
Der CITROËN-Vertragshändler kann Sie über
die Eigenschaften der Funksender informieren
(Frequenzband, maximale Sendeleistung,
Antennenposition, spezielle Einbauvoraussetzungen),
die gemäß der Richtlinie über die elektromagnetische
Verträglichkeit von Kraftfahrzeugen (2004/104/EG)
eingebaut werden können.

Schmutzfänger vorne, Schmutzfänger hinten,
Leichtmetallräder 15/17 Zoll, Radkastenverkleidung,
Lederlenkrad, ...

Scheibenwaschfl üssigkeit, Reinigungs-
und Wartungsmittel für innen und außen,
Ersatzglühlampen, ...

132


Ausrüstung

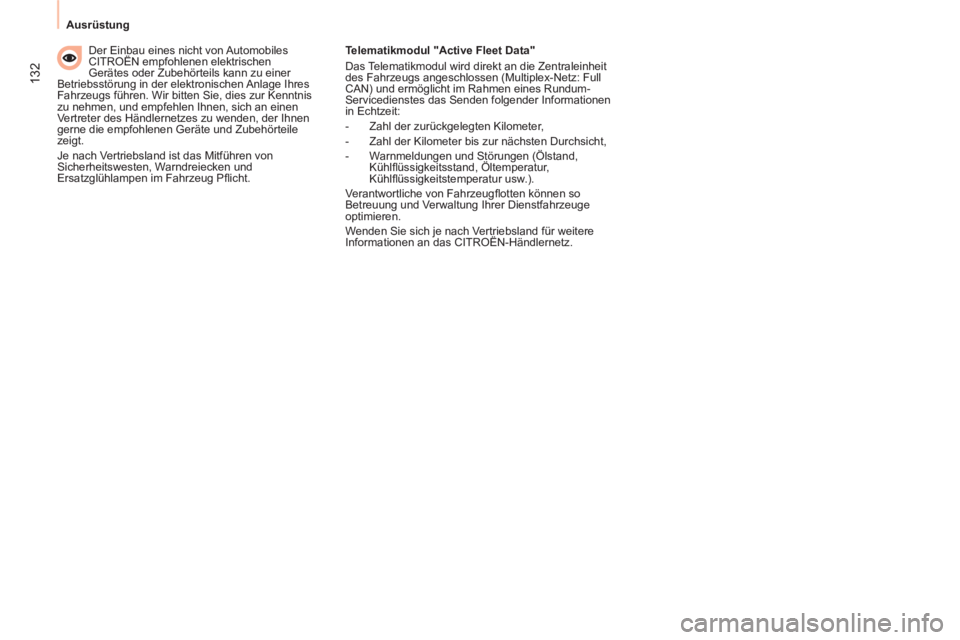

Der Einbau eines nicht von Automobiles
CITROËN empfohlenen elektrischen
Gerätes oder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen Anlage Ihres
Fahrzeugs führen. Wir bitten Sie, dies zur Kenntnis
zu nehmen, und empfehlen Ihnen, sich an einen
Vertreter des Händlernetzes zu wenden, der Ihnen
gerne die empfohlenen Geräte und Zubehörteile
zeigt.
Je nach Vertriebsland ist das Mitführen von
Sicherheitswesten, Warndreiecken und
Ersatzglühlampen im Fahrzeug Pfl icht.
Telematikmodul "Active Fleet Data"
Das Telematikmodul wird direkt an die Zentraleinheit
des Fahrzeugs angeschlossen (Multiplex-Netz: Full
CAN) und ermöglicht im Rahmen eines Rundum-
Servicedienstes das Senden folgender Informationen
in Echtzeit:


- Zahl der zurückgelegten Kilometer,

- Zahl der Kilometer bis zur nächsten Durchsicht,

- Warnmeldungen und Störungen (Ölstand,
Kühlfl üssigkeitsstand, Öltemperatur,
Kühlfl üssigkeitstemperatur usw.).
Verantwortliche von Fahrzeugfl otten können so
Betreuung und Verwaltung Ihrer Dienstfahrzeuge
optimieren.
Wenden Sie sich je nach Vertriebsland für weitere
Informationen an das CITROËN-Händlernetz.

Partner in Sachen Leistung und Umweltschutz


Innovation im Dienste der Leistung
Seit mehr als 40 Jahren entwickeln die Forschungs- und
Entwicklungsteams von TOTAL für CITROËN Schmierstoffe,
die den neuesten technischen Innovationen der CITROËN-
Fahrzeuge Rechnung tragen, im Motorsport sowie im
täglichen Leben.
Dies ist für Sie die Gewähr, für Ihren Motor die besten
Leistungen zu erzielen.

Ein optimaler Schutz Ihres Motors
Durch die Wartung Ihres CITROËN-
Fahrzeugs mit TOTAL-Schmierstoffen tragen
Sie dazu bei, die Lebensdauer und die
Leistungen Ihres Motors zu verbessern und
dabei die Umwelt zu schützen.

bevorzugt

134


Öffnen der Motorhaube

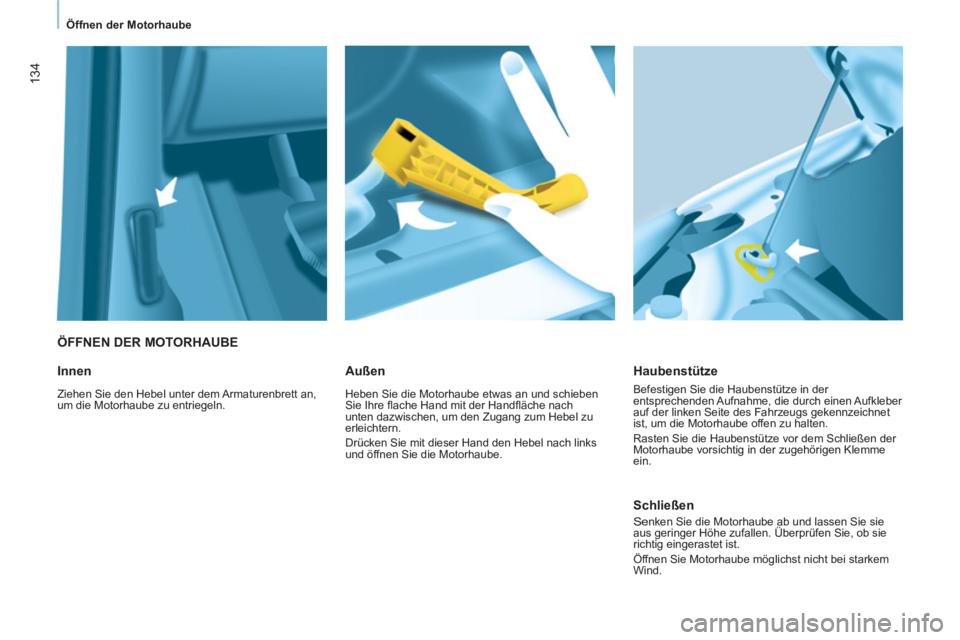

ÖFFNEN DER MOTORHAUBE

Haubenstütze

Befestigen Sie die Haubenstütze in der
entsprechenden Aufnahme, die durch einen Aufkleber
auf der linken Seite des Fahrzeugs gekennzeichnet
ist, um die Motorhaube offen zu halten.
Rasten Sie die Haubenstütze vor dem Schließen der
Motorhaube vorsichtig in der zugehörigen Klemme
ein.


Außen

Heben Sie die Motorhaube etwas an und schieben
Sie Ihre fl ache Hand mit der Handfl äche nach
unten dazwischen, um den Zugang zum Hebel zu
erleichtern.
Drücken Sie mit dieser Hand den Hebel nach links
und öffnen Sie die Motorhaube.


Innen

Ziehen Sie den Hebel unter dem Armaturenbrett an,
um die Motorhaube zu entriegeln.


Schließen Senken Sie die Motorhaube ab und lassen Sie sie
aus geringer Höhe zufallen. Überprüfen Sie, ob sie
richtig eingerastet ist.
Öffnen Sie Motorhaube möglichst nicht bei starkem
Wind.

135
KONTROLLEN
6


Motorraum

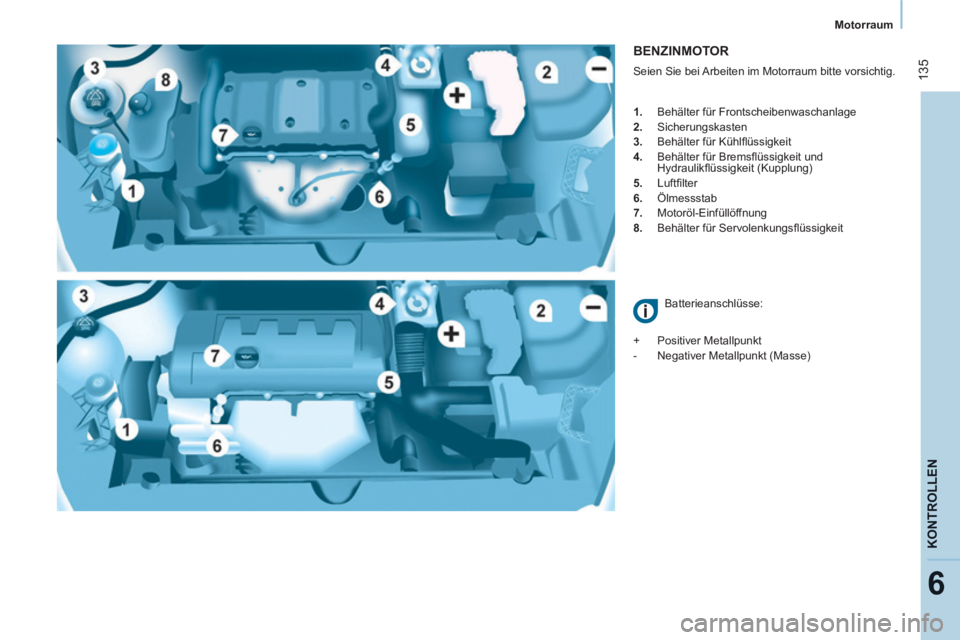

BENZINMOTOR




1.
Behälter für Frontscheibenwaschanlage

2.
Sicherungskasten

3.
Behälter für Kühlfl üssigkeit

4.
Behälter für Bremsfl üssigkeit und
Hydraulikfl üssigkeit (Kupplung)

5.
Luftfi lter

6.
Ölmessstab

7.
Motoröl-Einfüllöffnung

8.
Behälter für Servolenkungsfl üssigkeit


Batterieanschlüsse:
+ Positiver Metallpunkt
- Negativer Metallpunkt (Masse) Seien Sie bei Arbeiten im Motorraum bitte vorsichtig.

136


Motorraum

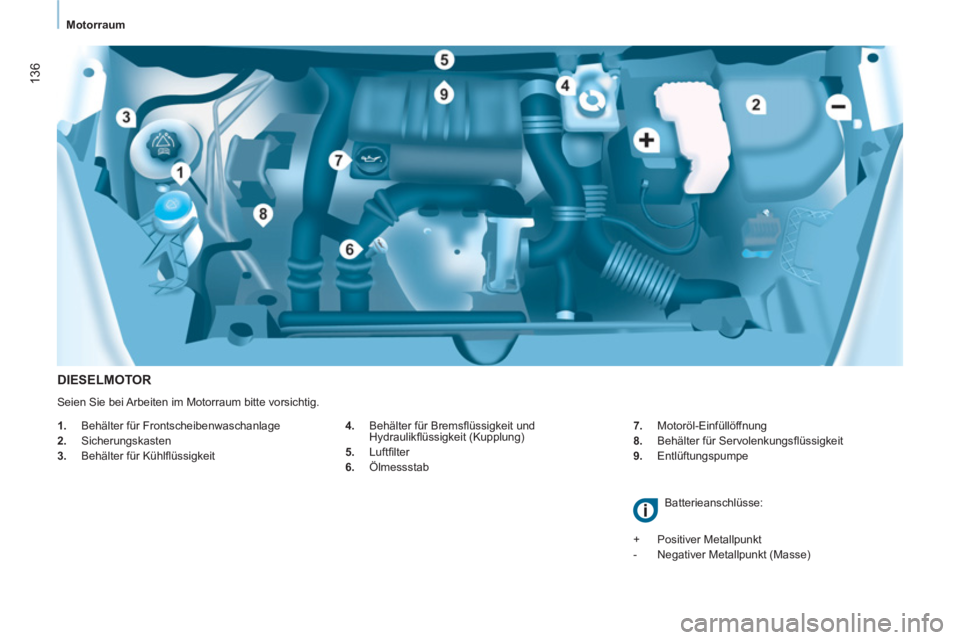

DIESELMOTOR


4.
Behälter für Bremsfl üssigkeit und
Hydraulikfl üssigkeit (Kupplung)

5.
Luftfi lter

6.
Ölmessstab
7.
Motoröl-Einfüllöffnung

8.
Behälter für Servolenkungsfl üssigkeit

9.
Entlüftungspumpe



1.
Behälter für Frontscheibenwaschanlage

2.
Sicherungskasten

3.
Behälter für Kühlfl üssigkeit

Batterieanschlüsse:
+ Positiver Metallpunkt
- Negativer Metallpunkt (Masse) Seien Sie bei Arbeiten im Motorraum bitte vorsichtig.

137
KONTROLLEN
6


Füllstände

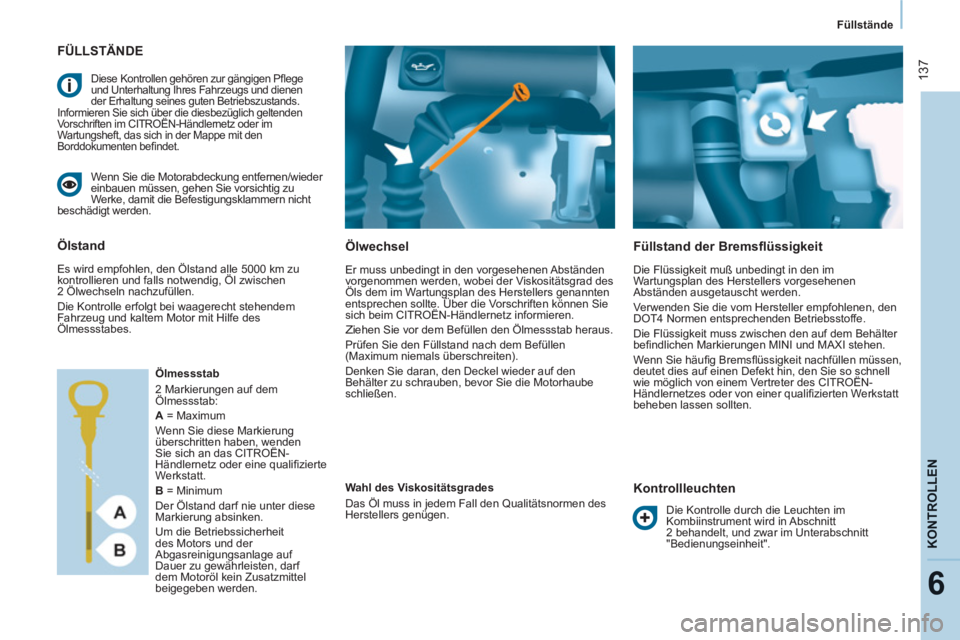

FÜLLSTÄNDE

Ölwechsel

Er muss unbedingt in den vorgesehenen Abständen
vorgenommen werden, wobei der Viskositätsgrad des
Öls dem im Wartungsplan des Herstellers genannten
entsprechen sollte. Über die Vorschriften können Sie
sich beim CITROËN-Händlernetz informieren.
Ziehen Sie vor dem Befüllen den Ölmessstab heraus.
Prüfen Sie den Füllstand nach dem Befüllen
(Maximum niemals überschreiten).
Denken Sie daran, den Deckel wieder auf den
Behälter zu schrauben, bevor Sie die Motorhaube
schließen.

Füllstand der Bremsflüssigkeit

Die Flüssigkeit muß unbedingt in den im
Wartungsplan des Herstellers vorgesehenen
Abständen ausgetauscht werden.
Verwenden Sie die vom Hersteller empfohlenen, den
DOT4 Normen entsprechenden Betriebsstoffe.
Die Flüssigkeit muss zwischen den auf dem Behälter
befi ndlichen Markierungen MINI und MAXI stehen.
Wenn Sie häufi g Bremsfl üssigkeit nachfüllen müssen,
deutet dies auf einen Defekt hin, den Sie so schnell
wie möglich von einem Vertreter des CITROËN-
Händlernetzes oder von einer qualifi zierten Werkstatt
beheben lassen sollten.


Kontrollleuchten

Wenn Sie die Motorabdeckung entfernen/wieder
einbauen müssen, gehen Sie vorsichtig zu
Werke, damit die Befestigungsklammern nicht
beschädigt werden.

Ölstand

Es wird empfohlen, den Ölstand alle 5000 km zu
kontrollieren und falls notwendig, Öl zwischen
2 Ölwechseln nachzufüllen.
Die Kontrolle erfolgt bei waagerecht stehendem
Fahrzeug und kaltem Motor mit Hilfe des
Ölmessstabes.

Ölmessstab
2 Markierungen auf dem
Ölmessstab:

A
= Maximum
Wenn Sie diese Markierung
überschritten haben, wenden
Sie sich an das CITROËN-
Händlernetz oder eine qualifi zierte
Werkstatt.

B
= Minimum
Der Ölstand darf nie unter diese
Markierung absinken.
Um die Betriebssicherheit
des Motors und der
Abgasreinigungsanlage auf
Dauer zu gewährleisten, darf
dem Motoröl kein Zusatzmittel
beigegeben werden.

Wahl des Viskositätsgrades
Das Öl muss in jedem Fall den Qualitätsnormen des
Herstellers genügen.

Diese Kontrollen gehören zur gängigen Pfl ege
und Unterhaltung Ihres Fahrzeugs und dienen
der Erhaltung seines guten Betriebszustands.
Informieren Sie sich über die diesbezüglich geltenden
Vorschriften im CITROËN-Händlernetz oder im
Wartungsheft, das sich in der Mappe mit den
Borddokumenten befi ndet.

Die Kontrolle durch die Leuchten im
Kombiinstrument wird in Abschnitt
2 behandelt, und zwar im Unterabschnitt
"Bedienungseinheit".

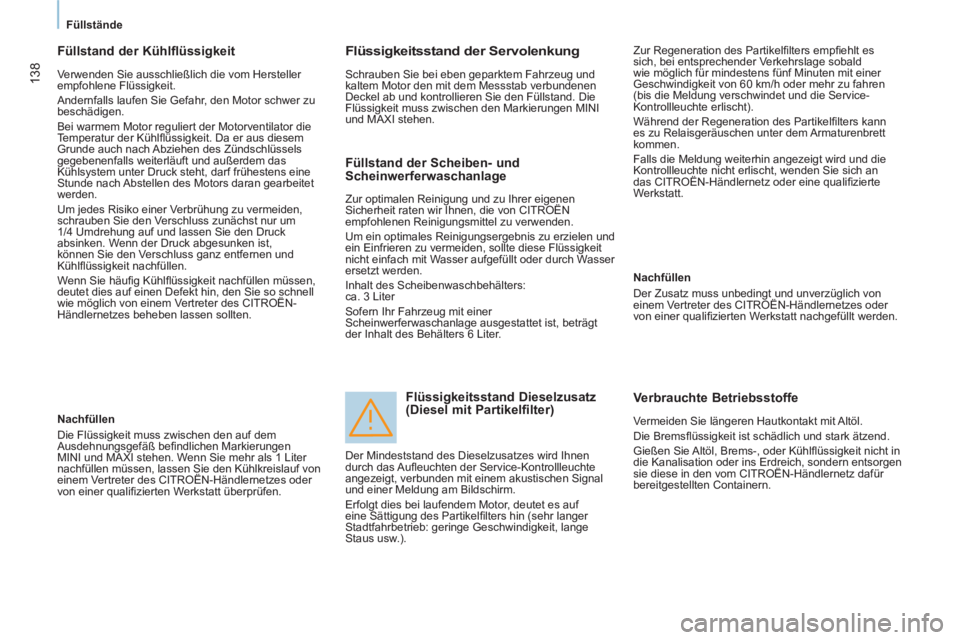

138


Füllstände



Füllstand der Kühlflüssigkeit

Verwenden Sie ausschließlich die vom Hersteller
empfohlene Flüssigkeit.
Andernfalls laufen Sie Gefahr, den Motor schwer zu
beschädigen.
Bei warmem Motor reguliert der Motorventilator die
Temperatur der Kühlfl üssigkeit. Da er aus diesem
Grunde auch nach Abziehen des Zündschlüssels
gegebenenfalls weiterläuft und außerdem das
Kühlsystem unter Druck steht, darf frühestens eine
Stunde nach Abstellen des Motors daran gearbeitet
werden.
Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um
1/4 Umdrehung auf und lassen Sie den Druck
absinken. Wenn der Druck abgesunken ist,
können Sie den Verschluss ganz entfernen und
Kühlfl üssigkeit nachfüllen.
Wenn Sie häufi g Kühlfl üssigkeit nachfüllen müssen,
deutet dies auf einen Defekt hin, den Sie so schnell
wie möglich von einem Vertreter des CITROËN-
Händlernetzes beheben lassen sollten.

Flüssigkeitsstand der Servolenkung

Schrauben Sie bei eben geparktem Fahrzeug und
kaltem Motor den mit dem Messstab verbundenen
Deckel ab und kontrollieren Sie den Füllstand. Die
Flüssigkeit muss zwischen den Markierungen MINI
und MAXI stehen. Zur Regeneration des Partikelfi lters empfi ehlt es
sich, bei entsprechender Verkehrslage sobald
wie möglich für mindestens fünf Minuten mit einer
Geschwindigkeit von 60 km/h oder mehr zu fahren
(bis die Meldung verschwindet und die Service-
Kontrollleuchte erlischt).
Während der Regeneration des Partikelfi lters kann
es zu Relaisgeräuschen unter dem Armaturenbrett
kommen.
Falls die Meldung weiterhin angezeigt wird und die
Kontrollleuchte nicht erlischt, wenden Sie sich an
das CITROËN-Händlernetz oder eine qualifi zierte
Werkstatt.

Nachfüllen
Die Flüssigkeit muss zwischen den auf dem
Ausdehnungsgefäß befi ndlichen Markierungen
MINI und MAXI stehen. Wenn Sie mehr als 1 Liter
nachfüllen müssen, lassen Sie den Kühlkreislauf von
einem Vertreter des CITROËN-Händlernetzes oder
von einer qualifi zierten Werkstatt überprüfen.



Füllstand der Scheiben- und
Scheinwerferwaschanlage
Zur optimalen Reinigung und zu Ihrer eigenen
Sicherheit raten wir Ihnen, die von CITROËN
empfohlenen Reinigungsmittel zu verwenden.
Um ein optimales Reinigungsergebnis zu erzielen und
ein Einfrieren zu vermeiden, sollte diese Flüssigkeit
nicht einfach mit Wasser aufgefüllt oder durch Wasser
ersetzt werden.
Inhalt des Scheibenwaschbehälters:
ca. 3 Liter
Sofern Ihr Fahrzeug mit einer
Scheinwerferwaschanlage ausgestattet ist, beträgt
der Inhalt des Behälters 6 Liter.


Flüssigkeitsstand Dieselzusatz
(Diesel mit Partikelfilter)

Nachfüllen
Der Zusatz muss unbedingt und unverzüglich von
einem Vertreter des CITROËN-Händlernetzes oder
von einer qualifi zierten Werkstatt nachgefüllt werden.



Verbrauchte Betriebsstoffe

Vermeiden Sie längeren Hautkontakt mit Altöl.
Die Bremsfl üssigkeit ist schädlich und stark ätzend.
Gießen Sie Altöl, Brems-, oder Kühlfl üssigkeit nicht in
die Kanalisation oder ins Erdreich, sondern entsorgen
sie diese in den vom CITROËN-Händlernetz dafür
bereitgestellten Containern. Der Mindeststand des Dieselzusatzes wird Ihnen
durch das Aufl euchten der Service-Kontrollleuchte
angezeigt, verbunden mit einem akustischen Signal
und einer Meldung am Bildschirm.
Erfolgt dies bei laufendem Motor, deutet es auf
eine Sättigung des Partikelfi lters hin (sehr langer
Stadtfahrbetrieb: geringe Geschwindigkeit, lange
Staus usw.).
