Austausch der Sicherungen

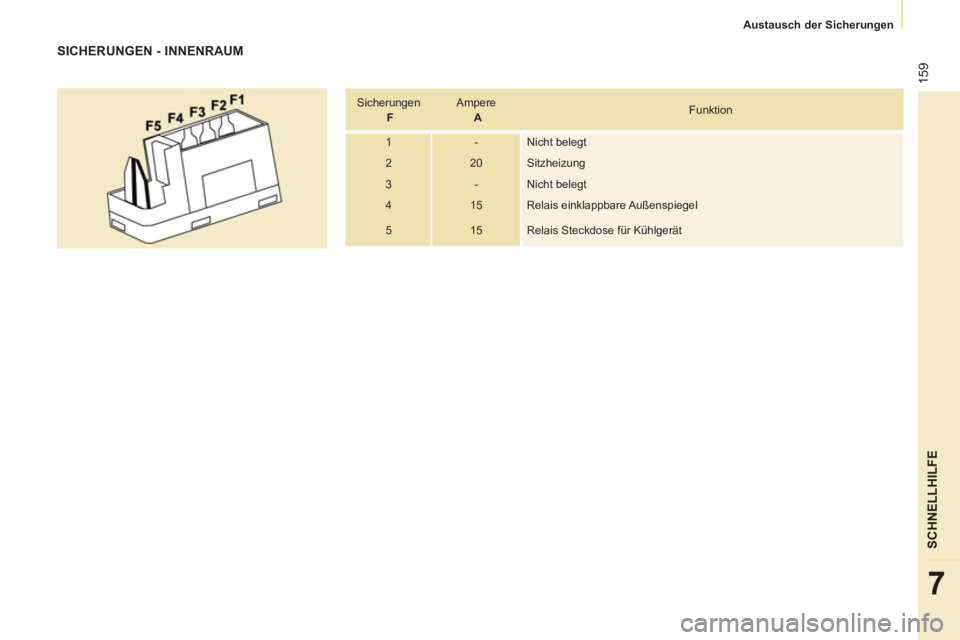

SICHERUNGEN - INNENRAUM

Sicherungen
F
Ampere
A
Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15 Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät

160


Austausch der Sicherungen

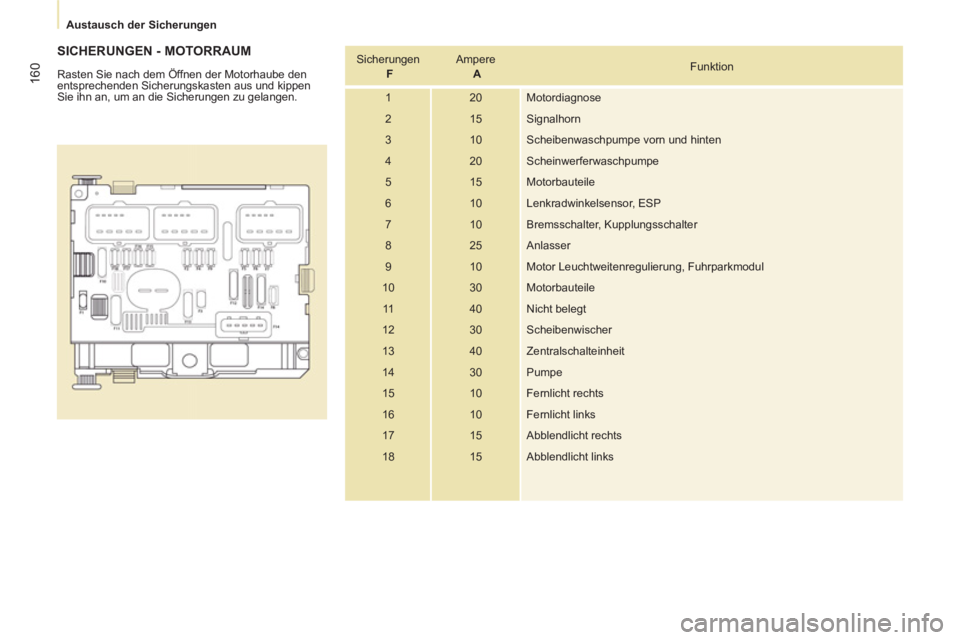

SICHERUNGEN - MOTORRAUM

Rasten Sie nach dem Öffnen der Motorhaube den
entsprechenden Sicherungskasten aus und kippen
Sie ihn an, um an die Sicherungen zu gelangen. Sicherungen
F
Ampere
A
Funktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorn und hinten
4 20 Scheinwerferwaschpumpe
5 15 Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparkmodul
10 30 Motorbauteile
11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links

161
SCHNELLHILFE
7


Austausch der Scheibenwischerblätter



Frontscheibenwischer in Park- und
Wartungsposition bringen


- Zündung ausschalten, weniger als eine
Minute danach Scheibenwischer einschalten
(Schalter nach unten). Sie bleiben an den
Holmen der Windschutzscheibe (Park- und
Wartungsposition) stehen.
Wischerblatt vorn austauschen


- Scheibenwischerarm anheben

- Wischerblatt lösen und entfernen

- Neues Wischerblatt montieren

- Wischerarm wieder anlegen
Zum Zurückstellen der Scheibenwischer Zündung
einschalten und Scheibenwischerschalter betätigen.
Wischerblatt hinten austauschen


- Scheibenwischerarm anheben, Wischerblatt
lösen und entfernen.

- Neues Wischerblatt montieren und Arm wieder
abklappen.

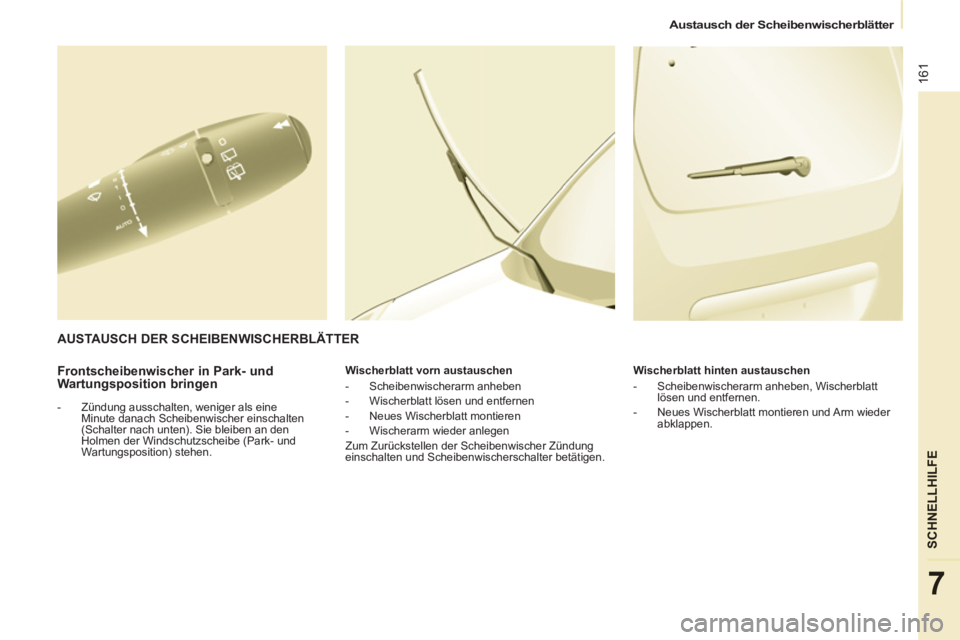

AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER

162


Fahrzeug abschleppen



Ohne Anheben (4 Räder am Boden)

Hierzu muß stets eine Abschleppstange verwendet
werden.

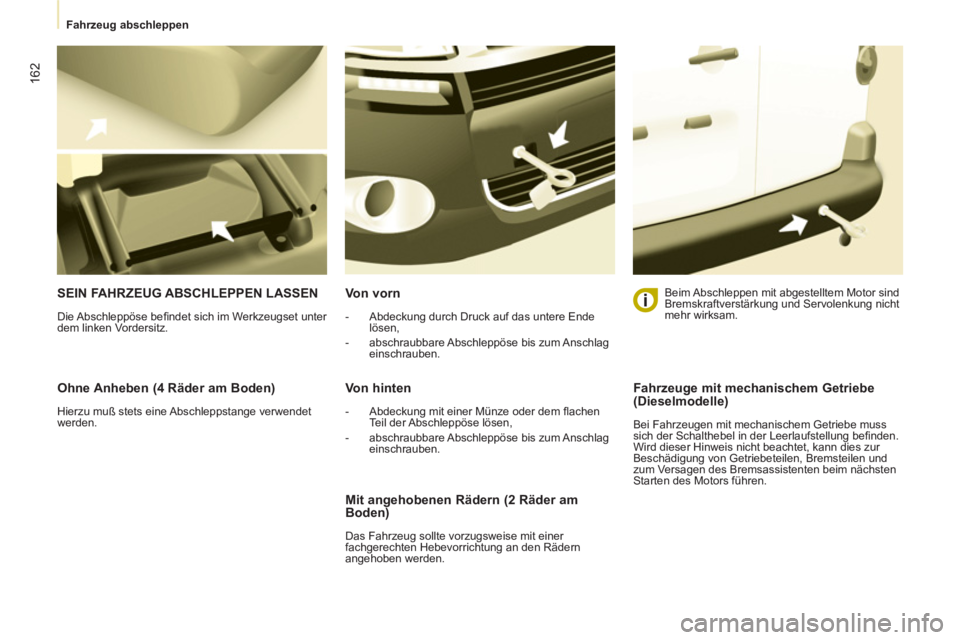

SEIN FAHRZEUG ABSCHLEPPEN LASSEN

Die Abschleppöse befi ndet sich im Werkzeugset unter
dem linken Vordersitz.

Von vorn



- Abdeckung durch Druck auf das untere Ende
lösen,

- abschraubbare Abschleppöse bis zum Anschlag
einschrauben.



Von hinten



- Abdeckung mit einer Münze oder dem fl achen
Teil der Abschleppöse lösen,

- abschraubbare Abschleppöse bis zum Anschlag
einschrauben.

Beim Abschleppen mit abgestelltem Motor sind
Bremskraftverstärkung und Servolenkung nicht
mehr wirksam.


Mit angehobenen Rädern (2 Räder am
Boden)
Das Fahrzeug sollte vorzugsweise mit einer
fachgerechten Hebevorrichtung an den Rädern
angehoben werden.


Fahrzeuge mit mechanischem Getriebe
(Dieselmodelle)
Bei Fahrzeugen mit mechanischem Getriebe muss
sich der Schalthebel in der Leerlaufstellung befi nden.
Wird dieser Hinweis nicht beachtet, kann dies zur
Beschädigung von Getriebeteilen, Bremsteilen und
zum Versagen des Bremsassistenten beim nächsten
Starten des Motors führen.

163


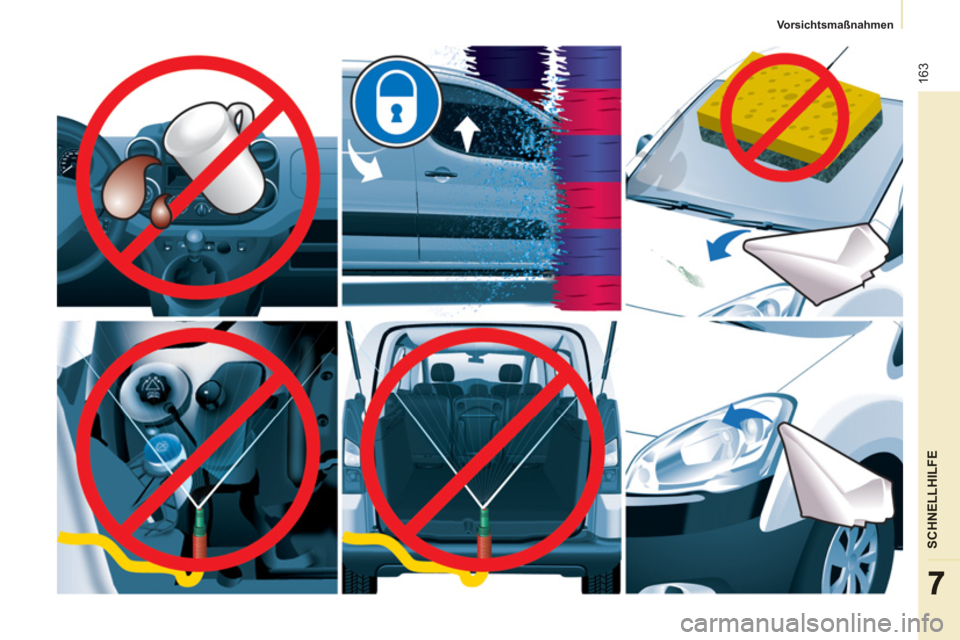

Vorsichtsmaßnahmen

SCHNELLHILF
E
77

164


Fahrzeugabmessungen

165


Fahrzeugabmessungen

TECHNI
SCHE DATE
N
8

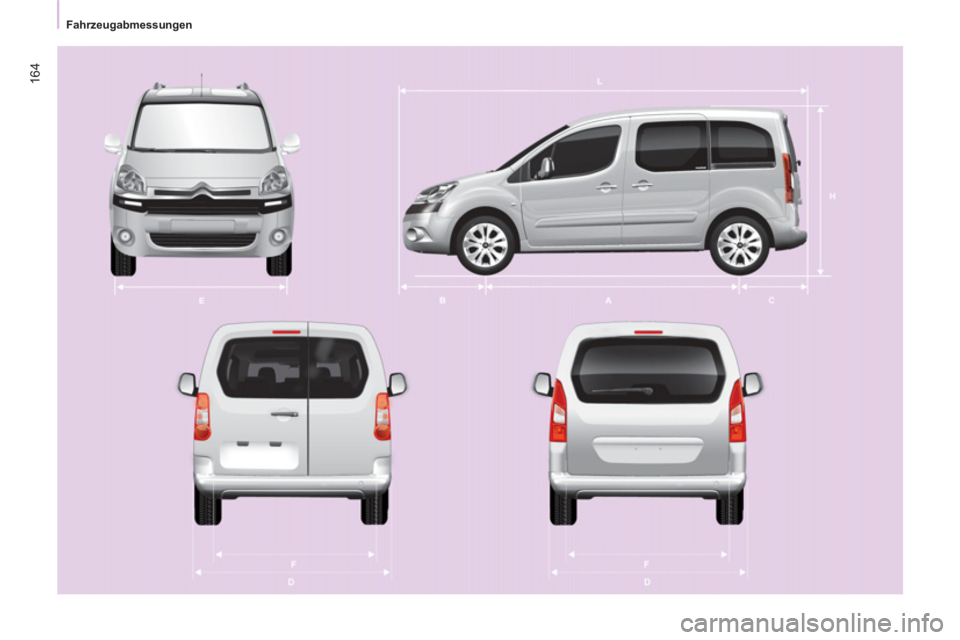

ABMESSUNGEN (MM)


L Länge über alles

4380

H Höhe über alles

1801-1862

A Radstand

2728

B Vorderachsüberhang

925

C Hinterachsüberhang

727

D Breite (Karosserie): ohne Außenspiegel
1810
mit Außenspiegeln
2112

E Spurweite vorn

1505-1507

F Spurweite hinten

1554-1556

- Länge der Ladefl äche am Sitz Reihe 2
990
Reihe 2, Sitz in Klappposition
1343
Beifahrersitz umgeklappt
3000

166


Fahrzeugabmessungen

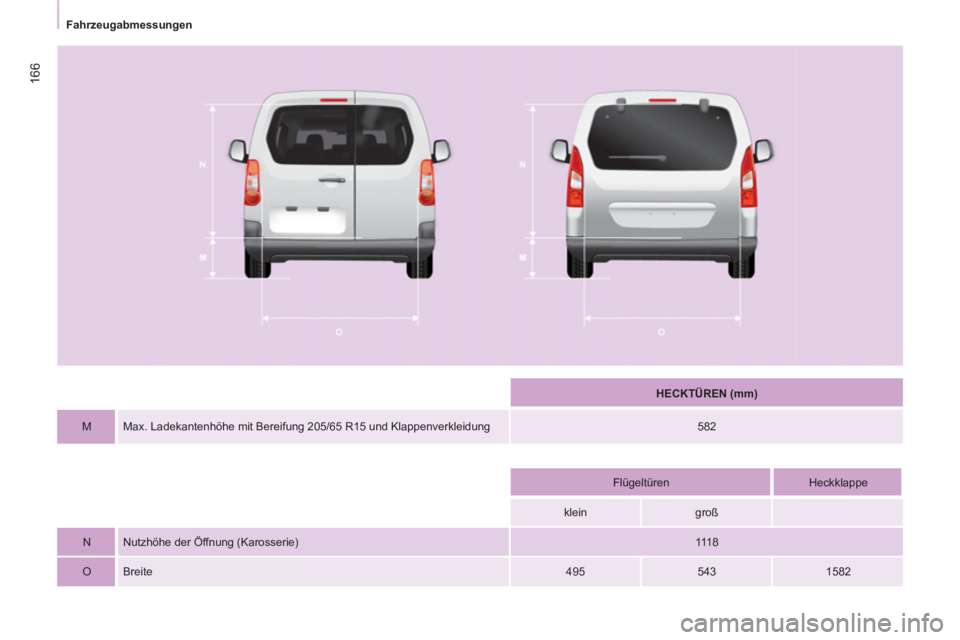

HECKTÜREN (mm)



M
Max. Ladekantenhöhe mit Bereifung 205/65 R15 und Klappenverkleidung
582






Flügeltüren
Heckklappe

klein
groß




N Nutzhöhe der Öffnung (Karosserie)

111 8

O Breite

495
543
1582

16
7


Fahrzeugabmessungen

TECHNI
SCHE DATE
N
8

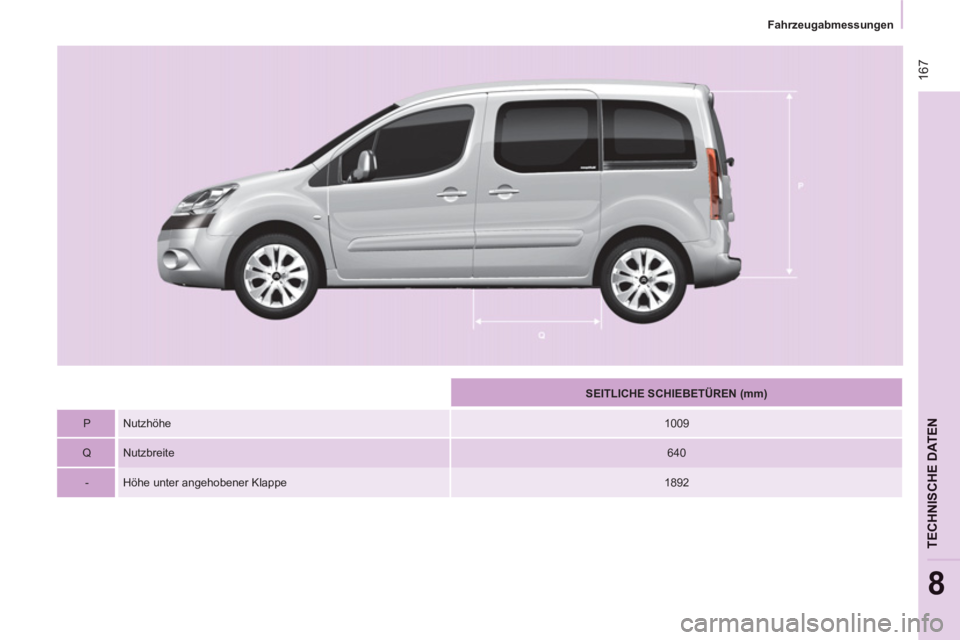

SEITLICHE SCHIEBETÜREN (mm)



P Nutzhöhe

1009

Q Nutzbreite

640

- Höhe unter angehobener Klappe

1892

168

Gewichte

GEWICHTE UND ANHÄNGELASTEN (KG)


Allgemeines

Für weitere Informationen siehe Fahrzeugschein.
In jedem Land sind die durch die jeweilige
Gesetzgebung zugelassenen Anhängelasten
einzuhalten. Wenden Sie sich an das CITROËN-
Händlernetz, um sich über die Anhängemöglichkeiten
für Ihr Fahrzeug und über das zulässige
Gesamtzuggewicht zu informieren. Die gebremste Anhängelast mit Achslastverlagerung
kann erhöht werden, sofern das Gewicht des
Zugfahrzeugs um denselben Betrag reduziert und das
zulässige Gesamtzuggewicht nicht überschritten wird.
Achtung: das Fahren mit Anhänger kann bei einem
gering beladenen Zugfahrzeug dessen Fahrverhalten
beeinträchtigen.
Beim Fahren mit Anhänger ist eine
Höchstgeschwindigkeit von 80 km/h zulässig
(beachten Sie die geltende gesetzliche Regelung in
Ihrem Land). Hohe Außentemperaturen können, zum Schutz
des Motors, zu einer verminderten Leistung
des Fahrzeugs führen; verringern Sie bei
Außentemperaturen über 37 °C die Anhängelast.
Das Leergewicht im fahrbereiten Zustand entspricht
dem Leergewicht + Fahrer (75 kg) + Kraftstofftank, zu
90 % gefüllt.
Die angegebenen Werte für Gesamtzuggewicht und
Anhängelasten gelten für eine maximale Höhenlage
von 1000 Metern; die aufgeführte Anhängelast ist in
Schritten von weiteren 1000 Metern um jeweils 10 %
zu reduzieren.
