Start und Stopp


BERGANFAHRASSISTENT

Diese Funktion erleichtert in Verbindung mit ESP das
Anfahren an Steigungen und wird unter folgenden
Bedingungen aktiviert:


- das Fahrzeug muss stehen, der Motor laufen
und der Fuß auf der Bremse sein,

- die Steigung der Fahrbahn muss mehr als 5 %
betragen,

- bei Steigungen muss sich das Getriebe im
Leerlauf befi nden oder ein Gang muss eingelegt
sein, jedoch nicht der Rückwärtsgang,

- bei Gefälle muss der Rückwärtsgang eingelegt
sein.
Die HHC-Funktion (Hill Holder Control) oder der
Berganfahrassistent dient dem höheren Fahrkomfort.
Es handelt sich dabei weder um eine automatische
Parkfunktion noch um eine automatische
Feststellbremse.

Funktionsweise

Wenn Sie Brems- und Kupplungspedal drücken,
haben Sie nach Loslassen des Bremspedals
etwa 2 Sekunden Zeit, in der das Fahrzeug nicht
zurückrollt und ohne dass die Feststellbremse zum
Anfahren verwendet werden muss.
Während des Anfahrvorgangs wird die Funktion
automatisch deaktiviert, wobei der Bremsdruck
allmählich verringert wird. Dabei kann es sein, dass
das typische Geräusch des Lösens der Bremse
zu hören ist, das auf die Anfahrbewegung des
Fahrzeugs hindeutet.


Störungen
Der Berganfahrassistent wird in folgenden Fällen
deaktiviert:


- wenn das Kupplungspedal losgelassen wird,

- wenn die Feststellbremse angezogen ist,

- bei Ausschalten des Motors,

- bei Abwürgen des Motors.

Im Falle einer Funktionsstörung des
Systems leuchtet diese Warnleuchte
in Verbindung mit einem akustischen
Signal und einer Meldung auf der
Anzeige auf. Wenden Sie sich an
das CITROËN-Händlernetz oder
eine qualifi zierte Fachwerkstatt, um das System
überprüfen zu lassen.

50

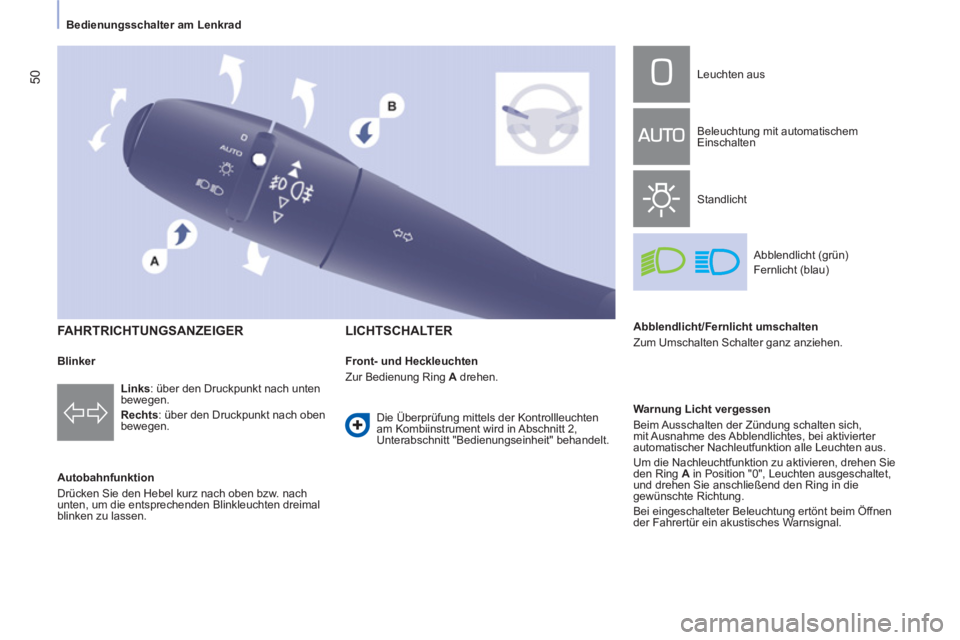

Bedienungsschalter am Lenkrad





FAHRTRICHTUNGSANZEIGER


Autobahnfunktion
Drücken Sie den Hebel kurz nach oben bzw. nach
unten, um die entsprechenden Blinkleuchten dreimal
blinken zu lassen.



LICHTSCHALTER


Links
: über den Druckpunkt nach unten
bewegen.

Rechts
: über den Druckpunkt nach oben
bewegen.
Front- und Heckleuchten
Zur Bedienung Ring A
drehen. Leuchten aus
Beleuchtung mit automatischem
Einschalten
Standlicht
Abblendlicht (grün)
Fernlicht (blau)

Abblendlicht/Fernlicht umschalten
Zum Umschalten Schalter ganz anziehen.

Warnung Licht vergessen
Beim Ausschalten der Zündung schalten sich,
mit Ausnahme des Abblendlichtes, bei aktivierter
automatischer Nachleutfunktion alle Leuchten aus.
Um die Nachleuchtfunktion zu aktivieren, drehen Sie
den Ring A
in Position "0", Leuchten ausgeschaltet,
und drehen Sie anschließend den Ring in die
gewünschte Richtung.
Bei eingeschalteter Beleuchtung ertönt beim Öffnen
der Fahrertür ein akustisches Warnsignal.
Die Überprüfung mittels der Kontrollleuchten
am Kombiinstrument wird in Abschnitt 2,
Unterabschnitt "Bedienungseinheit" behandelt.
Blinker

51


Bedienungsschalter am Lenkrad

ERGONOMIE
und
BORDKOMFORT
3
LED-TAGFAHRLICHT

Nebelschlussleuchten an (bernsteingelb,
bei der 2. Drehung des Rings nach vorn) Nebelscheinwerfer an (grün, bei der 1.
Drehung des Rings nach vorn)
Nebelscheinwerfer und Nebelschlussleuchten
Zum Ein- bzw. Ausschalten Ring B
nach vorn bzw.
hinten drehen. Der Zustand (ein/aus) wird durch die
Kontrollleuchte im Kombiinstrument angezeigt.
Sie funktionieren zusammen mit Stand- und
Abblendlicht. Ausschalten nicht vergessen, sobald sie nicht
mehr erforderlich sind.
Durch das automatische Einschalten der
Beleuchtung werden die Nebelschlussleuchten
ausgeschaltet, die Nebelscheinwerfer bleiben jedoch
eingeschaltet.


Zum Ausschalten der Nebelschlussleuchten und
der Nebelscheinwerfer Ring zweimal nach hinten
drehen.
Bei klaren Sichtverhältnissen oder bei Regen,
gleichgültig ob am Tag oder in der Nacht,
blenden die Nebelschlussleuchten nachfolgende
Verkehrsteilnehmer und dürfen daher nicht
eingeschaltet werden.


Einschaltautomatik der Beleuchtung

Bei Nebel oder Schnee registriert der Helligkeitssensor
die Lichtintensität gegebenenfalls als ausreichend,
so dass sich die Beleuchtung nicht automatisch
einschaltet.
Bei Bedarf müssen Sie das Abblendlicht von Hand einschalten.
Decken Sie den Helligkeitssensor an
der Windschutzscheibe hinter dem
Rückspiegel nicht ab. Er dient zum
automatischen Einschalten der Beleuchtung und der
Scheibenwischer.

Funktion aktivieren
Drehen Sie den Einstellring in die Position AUTO
. Bei
Aktivieren der Funktion, erscheint eine Meldung auf
dem Bildschirm.

Funktion inaktivieren
Drehen Sie den Einstellring entweder nach vorne
oder nach hinten. Bei Inaktivieren der Funktion
erscheint eine Meldung auf dem Bildschirm.
Die Funktion wird vorübergehend inaktiviert, wenn Sie
den Lichtschalter betätigen. Standlicht und Abblendlicht
schalten sich bei geringer
Helligkeit und bei dauernder
Benutzung der Scheibenwischer
automatisch ein. Sie schalten
sich aus, sobald es wieder hell
genug ist oder die Scheibenwischer ausgeschaltet
werden.
Diese Funktion ist nicht kompatibel mit der
Dämmerbeleuchtung.

Beim Starten des Fahrzeugs bei Tag, schalten sich
die Tagfahrleuchten automatisch ein.
Beim manuellen oder automatischen Einschalten
des Stand-, Abblend-, oder Fernlichtes, erlischt das
Tagfahrlicht.


Programmierung

In Ländern, wo das Einschalten der
Tagfahrbeleuchtung nicht obligatorisch ist, können
Sie die Funktion über das Konfi gurationsmenü jeweils
aktivieren oder deaktivieren. Ohne Einschreiten des Fahrzeugnutzers wird der
Energiesparmodus zur Entlastung der Batterie nach
dreißig Minuten aktiviert. (Siehe Kapitel 7, Abschnitt
"Batterie"). Die Funktionen gehen in den Standby-
Modus über und die Batteriekontrolleuchte blinkt.
Die Standlichter sind vom Energiesparmodus nicht
betroffen.

52


Bedienungsschalter am Lenkrad

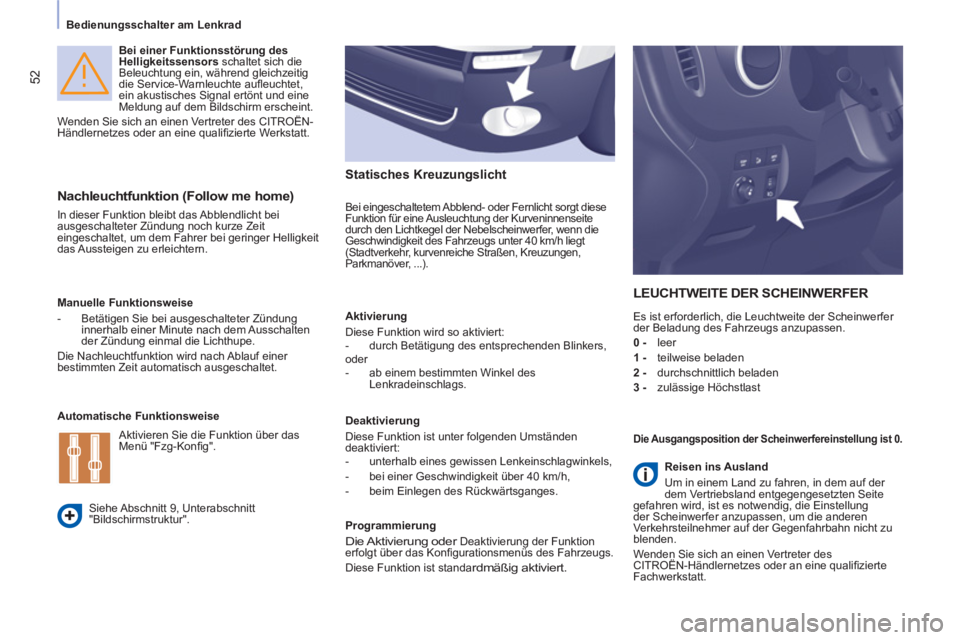

Bei einer Funktionsstörung des
Helligkeitssensors
schaltet sich die
Beleuchtung ein, während gleichzeitig
die Service-Warnleuchte aufl euchtet,
ein akustisches Signal ertönt und eine
Meldung auf dem Bildschirm erscheint.
Wenden Sie sich an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifi zierte Werkstatt.


Nachleuchtfunktion (Follow me home)

In dieser Funktion bleibt das Abblendlicht bei
ausgeschalteter Zündung noch kurze Zeit
eingeschaltet, um dem Fahrer bei geringer Helligkeit
das Aussteigen zu erleichtern.
LEUCHTWEITE DER SCHEINWERFER
Es ist erforderlich, die Leuchtweite der Scheinwerfer
der Beladung des Fahrzeugs anzupassen.

0 -
leer

1 -
teilweise beladen

2 -
durchschnittlich beladen

3 -
zulässige Höchstlast
Manuelle Funktionsweise


- Betätigen Sie bei ausgeschalteter Zündung
innerhalb einer Minute nach dem Ausschalten
der Zündung einmal die Lichthupe.
Die Nachleuchtfunktion wird nach Ablauf einer
bestimmten Zeit automatisch ausgeschaltet.

Automatische Funktionsweise
Siehe Abschnitt 9, Unterabschnitt
"Bildschirmstruktur".



Die Ausgangsposition der Scheinwerfereinstellung ist 0.

Aktivieren Sie die Funktion über das
Menü "Fzg-Konfi g".

Programmierung

Die Aktivierung oder Deaktivierung der Funktion
erfolgt über das Konfi gurationsmenüs des Fahrzeugs.
Diese Funktion ist standa
rdmäßig aktiviert.



Deaktivierung
Diese Funktion ist unter folgenden Umständen
deaktiviert:


- unterhalb eines gewissen Lenkeinschlagwinkels,

- bei einer Geschwindigkeit über 40 km/h,

- beim Einlegen des Rückwärtsganges.

Aktivierung
Diese Funktion wird so aktiviert:


- durch Betätigung des entsprechenden Blinkers,
oder

- ab einem bestimmten Winkel des
Lenkradeinschlags.

Bei eingeschaltetem Abblend- oder Fernlicht sorgt diese
Funktion für eine Ausleuchtung der Kurveninnenseite
durch den Lichtkegel der Nebelscheinwerfer, wenn die
Geschwindigkeit des Fahrzeugs unter 40 km/h liegt
(Stadtverkehr, kurvenreiche Straßen, Kreuzungen,
Parkmanöver, ...).
Statisches Kreuzungslicht


Reisen ins Ausland
Um in einem Land zu fahren, in dem auf der
dem Vertriebsland entgegengesetzten Seite
gefahren wird, ist es notwendig, die Einstellung
der Scheinwerfer anzupassen, um die anderen
Verkehrsteilnehmer auf der Gegenfahrbahn nicht zu
blenden.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifi zierte
Fachwerkstatt.

53


Bedienungsschalter am Lenkrad

ERGONOMIE
und
BORDKOMFORT
3


2
Schnell wischen (starker Niederschlag)

1
Normal wischen (mäßiger Regen)

I
Intervallwischen

0
Aus

È
Kurz wischen
(nach unten drücken)
Beim I
ntervallwischen ist die Wischgeschwindigkeit
proportional zur Fahrzeuggeschwindigkeit.

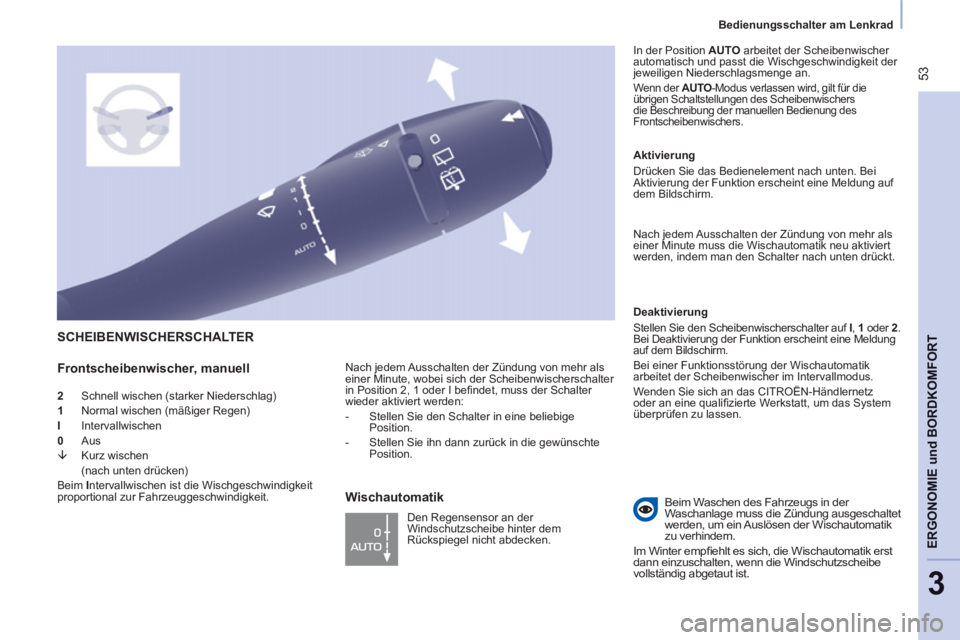

SCHEIBENWISCHERSCHALTER

Frontscheibenwischer, manuell

Nach jedem Ausschalten der Zündung von mehr als
einer Minute, wobei sich der Scheibenwischerschalter
in Position 2, 1 oder I befi ndet, muss der Schalter
wieder aktiviert werden:


- Stellen Sie den Schalter in eine beliebige
Position.

- Stellen Sie ihn dann zurück in die gewünschte
Position.

Den Regensensor an der
Windschutzscheibe hinter dem
Rückspiegel nicht abdecken.
Aktivierung
Drücken Sie das Bedienelement nach unten. Bei
Aktivierung der Funktion erscheint eine Meldung auf
dem Bildschirm.

Deaktivierung
Stellen Sie den Scheibenwischerschalter auf I
, 1
oder 2
.
Bei Deaktivierung der Funktion erscheint eine Meldung
auf dem Bildschirm.
Bei einer Funktionsstörung der Wischautomatik
arbeitet der Scheibenwischer im Intervallmodus.
Wenden Sie sich an das CITROËN-Händlernetz
oder an eine qualifi zierte Werkstatt, um das System
überprüfen zu lassen. In der Position AUTO
arbeitet der Scheibenwischer
automatisch und passt die Wischgeschwindigkeit der
jeweiligen Niederschlagsmenge an.
Wenn der AUTO
-Modus verlassen wird, gilt für die
übrigen Schaltstellungen des Scheibenwischers
die Beschreibung der manuellen Bedienung des
Frontscheibenwischers.
Nach jedem Ausschalten der Zündung von mehr als
einer Minute muss die Wischautomatik neu aktiviert
werden, indem man den Schalter nach unten drückt.

Beim Waschen des Fahrzeugs in der
Waschanlage muss die Zündung ausgeschaltet
werden, um ein Auslösen der Wischautomatik
zu verhindern.
Im Winter empfi ehlt es sich, die Wischautomatik erst
dann einzuschalten, wenn die Windschutzscheibe
vollständig abgetaut ist.


Wischautomatik

54


Bedienungsschalter am Lenkrad

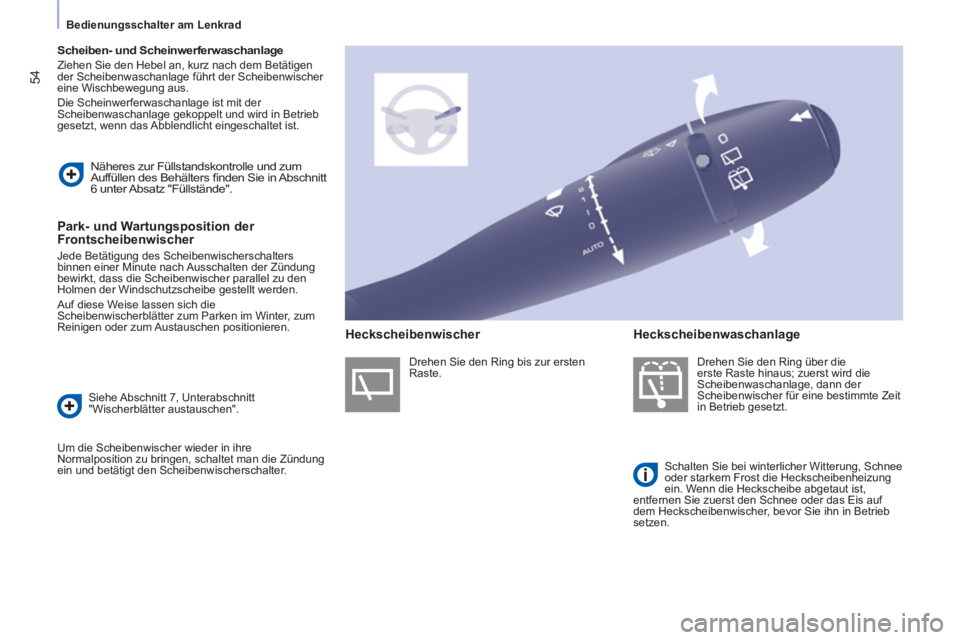

Scheiben- und Scheinwerferwaschanlage
Ziehen Sie den Hebel an, kurz nach dem Betätigen
der Scheibenwaschanlage führt der Scheibenwischer
eine Wischbewegung aus.
Die Scheinwerferwaschanlage ist mit der
Scheibenwaschanlage gekoppelt und wird in Betrieb
gesetzt, wenn das Abblendlicht eingeschaltet ist.

Drehen Sie den Ring über die
erste Raste hinaus; zuerst wird die
Scheibenwaschanlage, dann der
Scheibenwischer für eine bestimmte Zeit
in Betrieb gesetzt.
Schalten Sie bei winterlicher Witterung, Schnee
oder starkem Frost die Heckscheibenheizung
ein. Wenn die Heckscheibe abgetaut ist,
entfernen Sie zuerst den Schnee oder das Eis auf
dem Heckscheibenwischer, bevor Sie ihn in Betrieb
setzen.

Näheres zur Füllstandskontrolle und zum
Auffüllen des Behälters fi nden Sie in Abschnitt
6 unter Absatz "Füllstände".


Park- und Wartungsposition der
Frontscheibenwischer
Jede Betätigung des Scheibenwischerschalters
binnen einer Minute nach Ausschalten der Zündung
bewirkt, dass die Scheibenwischer parallel zu den
Holmen der Windschutzscheibe gestellt werden.
Auf diese Weise lassen sich die
Scheibenwischerblätter zum Parken im Winter, zum
Reinigen oder zum Austauschen positionieren.
Siehe Abschnitt 7, Unterabschnitt
"Wischerblätter austauschen".
Um die Scheibenwischer wieder in ihre
Normalposition zu bringen, schaltet man die Zündung
ein und betätigt den Scheibenwischerschalter. Drehen Sie den Ring bis zur ersten
Raste.


Heckscheibenwischer
Heckscheibenwaschanlage

55


Bedienungsschalter am Lenkrad

ERGONOMIE
und
BORDKOMFORT
3

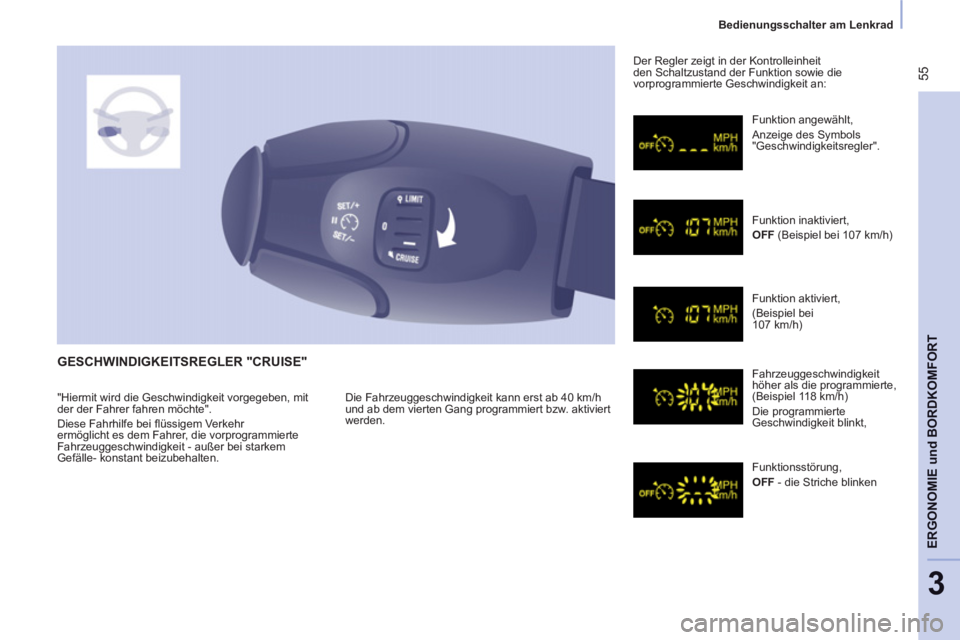

GESCHWINDIGKEITSREGLER "CRUISE"

Die Fahrzeuggeschwindigkeit kann erst ab 40 km/h
und ab dem vierten Gang programmiert bzw. aktiviert
werden. Der Regler zeigt in der Kontrolleinheit
den Schaltzustand der Funktion sowie die
vorprogrammierte Geschwindigkeit an:
Funktion angewählt,
Anzeige des Symbols
"Geschwindigkeitsregler".
Funktion inaktiviert,

OFF
(Beispiel bei 107 km/h)
Funktion aktiviert,
(Beispiel bei
107 km/h)
Fahrzeuggeschwindigkeit
höher als die programmierte,
(Beispiel 118 km/h)
Die programmierte
Geschwindigkeit blinkt,
Funktionsstörung,

OFF
- die Striche blinken "Hiermit wird die Geschwindigkeit vorgegeben, mit
der der Fahrer fahren möchte".
Diese Fahrhilfe bei fl üssigem Verkehr
ermöglicht es dem Fahrer, die vorprogrammierte
Fahrzeuggeschwindigkeit - außer bei starkem
Gefälle- konstant beizubehalten.

56

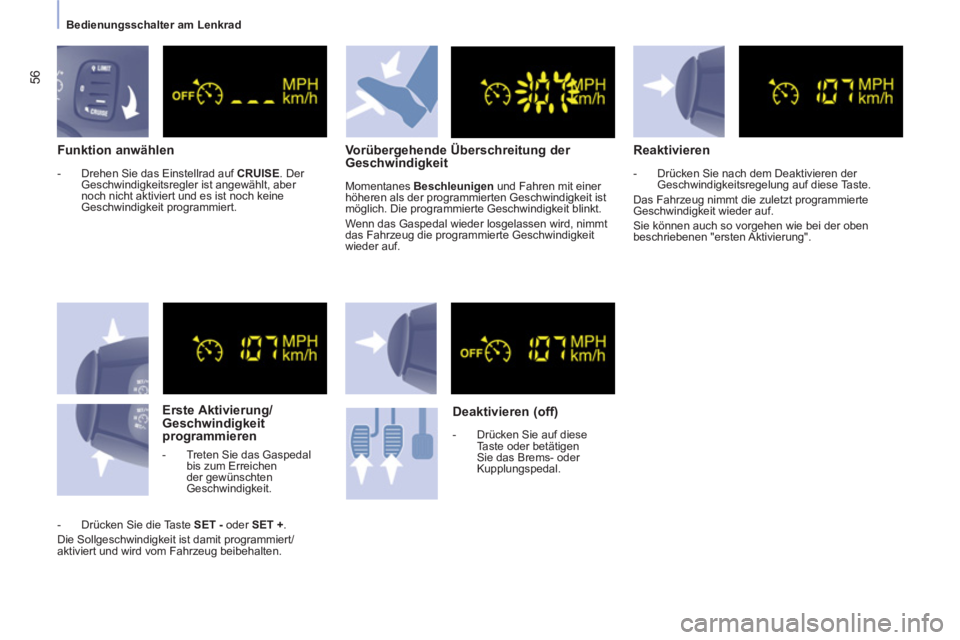

Bedienungsschalter am Lenkrad



Funktion anwählen



- Drehen Sie das Einstellrad auf CRUISE
. Der
Geschwindigkeitsregler ist angewählt, aber
noch nicht aktiviert und es ist noch keine
Geschwindigkeit programmiert.



Erste Aktivierung/
Geschwindigkeit
programmieren


- Treten Sie das Gaspedal
bis zum Erreichen
der gewünschten
Geschwindigkeit.

Vorübergehende Überschreitung der
Geschwindigkeit
Momentanes Beschleunigen
und Fahren mit einer
höheren als der programmierten Geschwindigkeit ist
möglich. Die programmierte Geschwindigkeit blinkt.
Wenn das Gaspedal wieder losgelassen wird, nimmt
das Fahrzeug die programmierte Geschwindigkeit
wieder auf.


Deaktivieren (off)



- Drücken Sie auf diese
Taste oder betätigen
Sie das Brems- oder
Kupplungspedal.



Reaktivieren



- Drücken Sie nach dem Deaktivieren der
Geschwindigkeitsregelung auf diese Taste.
Das Fahrzeug nimmt die zuletzt programmierte
Geschwindigkeit wieder auf.
Sie können auch so vorgehen wie bei der oben
beschriebenen "ersten Aktivierung".

- Drücken Sie die Taste SET -
oder SET +
.
Die Sollgeschwindigkeit ist damit programmiert/
aktiviert und wird vom Fahrzeug beibehalten
.

57


Bedienungsschalter am Lenkrad

ERGONOMIE
und
BORDKOMFORT
3


Programmierte
Sollgeschwindigkeit ändern
Um eine höhere als die
vorhergehende Geschwindigkeit
zu speichern, haben Sie zwei
Möglichkeiten:

Funktion ausschalten

Funktionsstörung

Die programmierte Geschwindigkeit wird gelöscht
und durch drei Striche ersetzt. Wenden Sie sich an
das CITROËN-Händlernetz oder an eine qualifi zierte
Werkstatt, um das System überprüfen zu lassen.


Programmierte Sollgeschwindigkeit
löschen
Im Stillstand wird nach dem Ausschalten der
Zündung keine Geschwindigkeit mehr vom System
gespeichert. Ohne das Gaspedal zu betätigen:


- drücken Sie auf die Taste Set +
.
Bei kurzem Druck erhöht sie sich um 1 km/h.
Bei anhaltendem Druck erhöht sie sich in Schritten
von 5 km/h.
Mit Betätigung des Gaspedals:


- überschreiten Sie die gespeicherte
Geschwindigkeit, bis Sie die gewünschte
Geschwindigkeit erreicht haben.

- Drücken Sie auf die Taste Set +
oder Set -
.
Um eine niedrigere als die vorhergehende
Geschwindigkeit zu speichern:


- drücken Sie auf die Taste Set -
.
Bei kurzem Druck verringert sie sich um 1 km/h.
Bei anhaltendem Druck verringert sie sich in Schritten
von 5 km/h.

- Drehen Sie das Einstellrad auf 0
oder schalten
Sie die Zündung aus, um die Funktion
auszuschalten.



Was Sie beachten sollten

Besondere Vorsicht ist geboten, wenn Sie
die programmierte Sollgeschwindigkeit durch
ununterbrochenen Druck auf die Taste ändern, da die
Geschwindigkeit sich schnell erhöhen oder verringern
kann.
Benutzen Sie den Geschwindigkeitsregler nicht auf
glatter Fahrbahn oder im dichten Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsbegrenzer nicht verhindern, dass
die programmierte Geschwindigkeit überschritten
wird.
Der Geschwindigkeitsregler entbindet den Fahrer in
keinem Fall von der Einhaltung der vorgeschriebenen
Geschwindigkeiten noch von seiner Aufmerksamkeit
oder Verantwortung.


Es empfi ehlt sich, die Füße in Pedalnähe ruhen zu
lassen.
Um jede Behinderung unter dem Pedalwerk zu
vermeiden:


- achten Sie darauf, dass der Teppichschoner und
die zugehörigen Befestigungen richtig liegen,

- legen Sie niemals mehrere Teppichschoner
übereinander.

58


Bedienungsschalter am Lenkrad

Allerdings lässt sich die vorprogrammierte
Geschwindigkeit überschreiten, indem man
das Gaspedal über den Widerstand hinaus
bis zum Anschlag durchtritt. Damit der
Geschwindigkeitsbegrenzer seine Funktion
wieder aufnimmt, genügt es, das Gaspedal
langsam loszulassen und das Tempo unter die
vorprogrammierte Geschwindigkeit abfallen zu
lassen.

Die Betätigung erfolgt im Stand bei laufendem
Motor, oder während der Fahrt.
Der Begrenzer zeigt in der Kontrolleinheit
den Schaltzustand der Funktion sowie die
vorprogrammierte Geschwindigkeit an:
GESCHWINDIGKEITSBEGRENZER "LIMIT"
Funktion angewählt,
Anzeige des Symbols
"Geschwindigkeitsbegrenzer"
Funktion inaktiviert,
zuletzt programmierte
Geschwindigkeit - OFF
(Beispiel bei 107 km/h)
Funktion aktiviert,
(Beispiel bei 107 km/h)
Fahrzeuggeschwindigkeit
höher
(Beispiel bei 118 km/h)
Die programmierte
Gesshwindigkeit blinkt.
Funktionsstörung,

OFF
- die Striche blinken "Hiermit wird die Geschwindigkeit vorgegeben, die
der Fahrer nicht überschreiten möchte".
Die Funktion wird bei laufendem Motor im Stand
oder während der Fahrt eingeschaltet. Die
vorprogrammierbare Mindestgeschwindigkeit beträgt
30 km/h.
Die Fahrzeug reagiert auf die Betätigung des Gaspedals
durch den Fahrer, bis dieses Widerstand bietet, was
bedeutet, dass die vorprogrammierte Geschwindigkeit
erreicht wurde.
