149
GUIDA RAPID
A
7

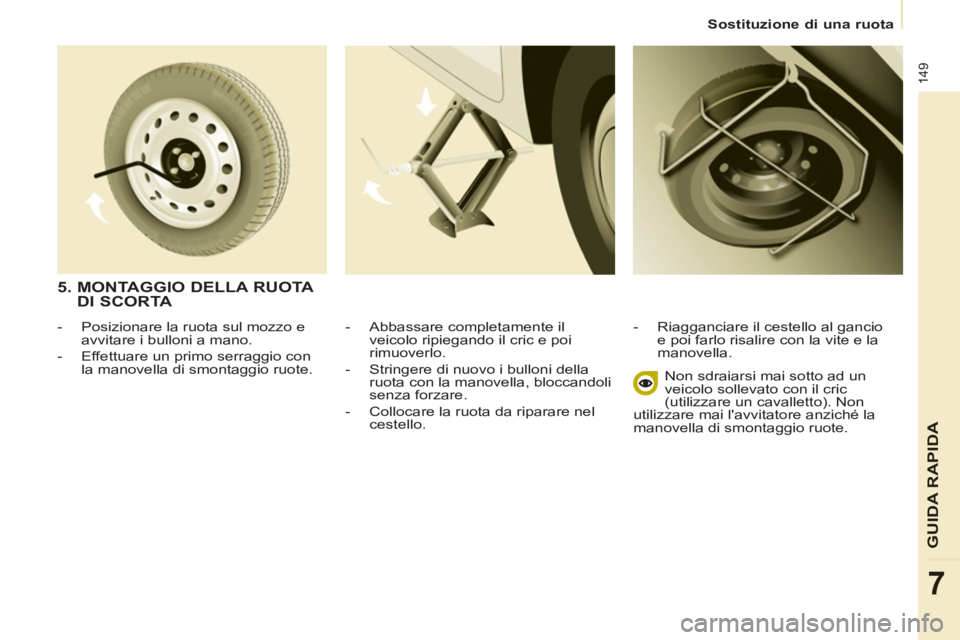

Sostituzione di una ruota


- Abbassare completamente il
veicolo ripiegando il cric e poi
rimuoverlo.

- Stringere di nuovo i bulloni della
ruota con la manovella, bloccandoli
senza forzare.

- Collocare la ruota da riparare nel
cestello.
- Riagganciare il cestello al gancio
e poi farlo risalire con la vite e la
manovella.
Non sdraiarsi mai sotto ad un
veicolo sollevato con il cric
(utilizzare un cavalletto). Non
utilizzare mai l'avvitatore anziché la
manovella di smontaggio ruote.


5. MONTAGGIO DELLA RUOTA
DI SCORTA


- Posizionare la ruota sul mozzo e
avvitare i bulloni a mano.

- Effettuare un primo serraggio con
la manovella di smontaggio ruote.

150


Paraneve

SCHERMO PARANEVE
AMOVIBILE

A seconda del paese di destinazione,
lo schermo paraneve amovibile va
installato sulla parte bassa del paraurti
anteriore onde evitare l'accumularsi
di neve davanti alla ventola di
raffreddamento del radiatore.

MONTAGGIO

SMONTAGGIO



- Inserire un cacciavite nel foro posto
vicino ad ogni aggancio.

- Fare leva per sganciare i quattro
agganci B
.


- Posizionare l'otturatore amovibile
davanti al perno di centratura A
sul
paraurti anteriore.

- Fissarlo premendo sui quattro
agganci B
posti agli angoli.

Quando la temperatura esterna è
superiore ai 10 °C (nessun rischio
di nevicata), non dimenticare
di togliere lo schermo amovibile
paraneve.



6. RIMONTAGGIO DELLA
RUOTA RIPARATA
Il rimontaggio della ruota è identico
alla fase 5. Ricordarsi di rimontare il
copricerchio.
Capitolo 8, paragrafo "Elementi
di identifi cazione", per localizzare
l'etichetta dei pneumatici.
Capitolo 2, sezione "Posto di
guida", paragrafo "Segnalazione
pneumatici sgonfi " per le
raccomandazioni dopo la sostituzione
di una ruota equipaggiata di sensore di
segnalazione pneumatico sgonfi o.
La ruota di scorta non è
prevista per percorrere lunghe
distanze: far controllare al più
presto il serraggio dei bulloni e la
pressione della ruota di scorta dalla
rete CITROËN o da un riparatore
qualifi cato. Inoltre far riparare e
rimontare al più presto la ruota
originale presso la rete CITROËN o da
un riparatore qualifi cato.

151
GUIDA RAPID
A
7

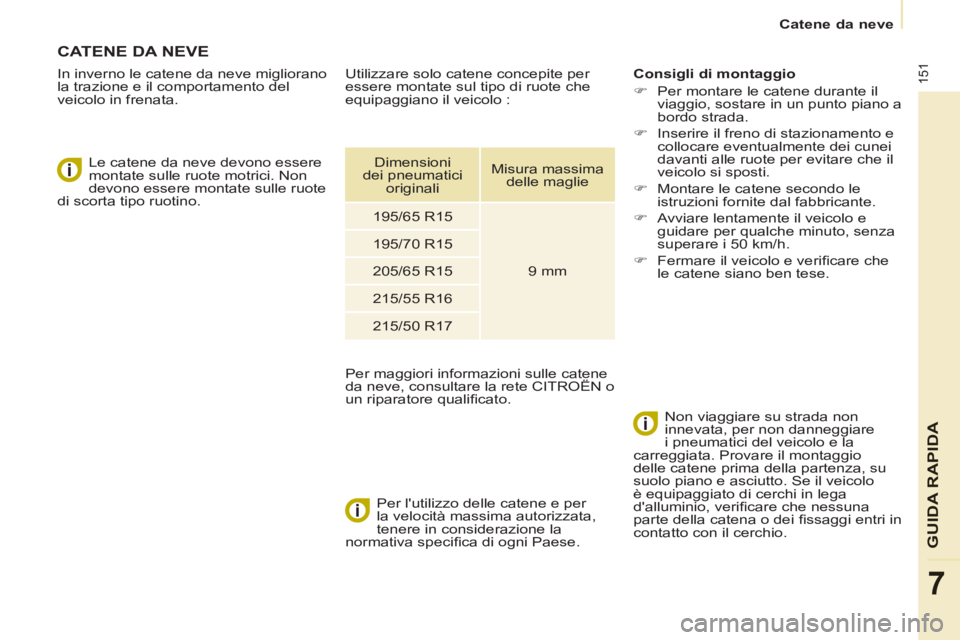

Catene da neve

CATENE DA NEVE


In inverno le catene da neve migliorano
la trazione e il comportamento del
veicolo in frenata.

Le catene da neve devono essere
montate sulle ruote motrici. Non
devono essere montate sulle ruote
di scorta tipo ruotino.

Per l'utilizzo delle catene e per
la velocità massima autorizzata,
tenere in considerazione la
normativa specifi ca di ogni Paese.
Consigli di montaggio


)
Per montare le catene durante il
viaggio, sostare in un punto piano a
bordo strada.

)
Inserire il freno di stazionamento e
collocare eventualmente dei cunei
davanti alle ruote per evitare che il
veicolo si sposti.

)
Montare le catene secondo le
istruzioni fornite dal fabbricante.

)
Avviare lentamente il veicolo e
guidare per qualche minuto, senza
superare i 50 km/h.

)
Fermare il veicolo e verifi care che
le catene siano ben tese.


Non viaggiare su strada non
innevata, per non danneggiare
i pneumatici del veicolo e la
carreggiata. Provare il montaggio
delle catene prima della partenza, su
suolo piano e asciutto. Se il veicolo
è equipaggiato di cerchi in lega
d'alluminio, verifi care che nessuna
parte della catena o dei fi ssaggi entri in
contatto con il cerchio.


Utilizzare solo catene concepite per
essere montate sul tipo di ruote che
equipaggiano il veicolo :
Per maggiori informazioni sulle catene
da neve, consultare la rete CITROËN o
un riparatore qualifi cato.

Dimensioni
dei pneumatici
originali
Misura massima
delle maglie

195/65 R15

9 mm
195/70 R15

205/65 R15

215/55 R16

215/50 R17

152

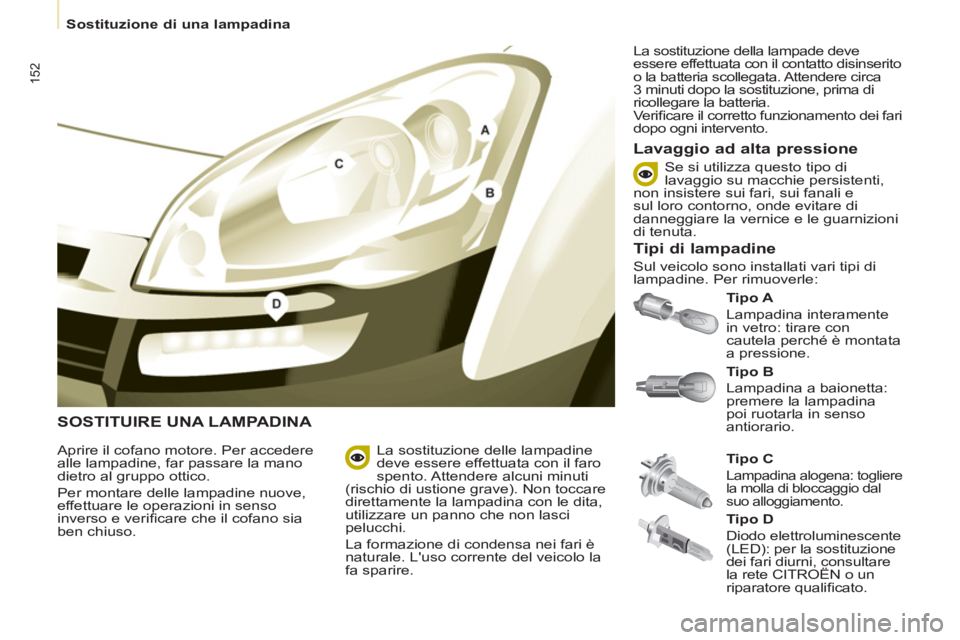

Sostituzione di una lampadina

SOSTITUIRE UNA LAMPADINA


Tipo A

Lampadina interamente
in vetro: tirare con
cautela perché è montata
a pressione.

Lavaggio ad alta pressione


Aprire il cofano motore. Per accedere
alle lampadine, far passare la mano
dietro al gruppo ottico.
Per montare delle lampadine nuove,
effettuare le operazioni in senso
inverso e verifi care che il cofano sia
ben chiuso.
Tipo C


Lampadina alogena: togliere
la molla di bloccaggio dal
suo alloggiamento.

Tipo B

Lampadina a baionetta:
premere la lampadina
poi ruotarla in senso
antiorario.

La sostituzione delle lampadine
deve essere effettuata con il faro
spento. Attendere alcuni minuti
(rischio di ustione grave). Non toccare
direttamente la lampadina con le dita,
utilizzare un panno che non lasci
pelucchi.
La formazione di condensa nei fari è
naturale. L'uso corrente del veicolo la
fa sparire. La sostituzione della lampade deve
essere effettuata con il contatto disinserito
o la batteria scollegata. Attendere circa
3 minuti dopo la sostituzione, prima di
ricollegare la batteria.
Ve r ifi care il corretto funzionamento dei fari
dopo ogni intervento.
Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui fari, sui fanali e
sul loro contorno, onde evitare di
danneggiare la vernice e le guarnizioni
di tenuta.


Tipi di lampadine

Sul veicolo sono installati vari tipi di
lampadine. Per rimuoverle:

Tipo D

Diodo elettroluminescente
(LED): per la sostituzione
dei fari diurni, consultare
la rete CITROËN o un
riparatore qualifi cato.

153
GUIDA RAPID
A
7

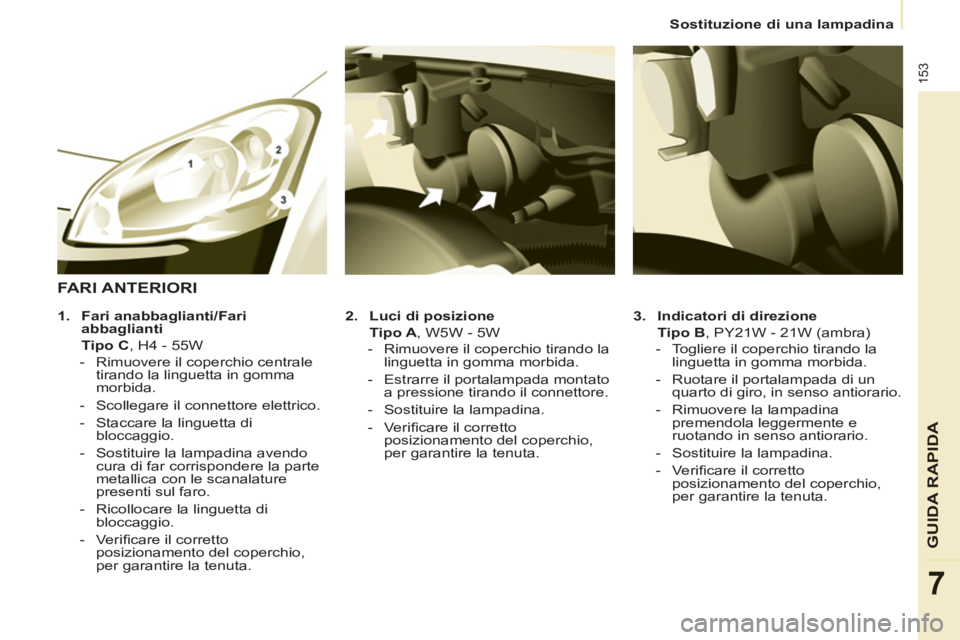

Sostituzione di una lampadina


3.
Indicatori di direzione

Tipo B
, PY21W - 21W (ambra)


- Togliere il coperchio tirando la
linguetta in gomma morbida.

- Ruotare il portalampada di un
quarto di giro, in senso antiorario.

- Rimuovere la lampadina
premendola leggermente e
ruotando in senso antiorario.

- Sostituire la lampadina.

- Ve r ifi care il corretto
posizionamento del coperchio,
per garantire la tenuta.
2.
Luci di posizione

Tipo A
, W5W - 5W


- Rimuovere il coperchio tirando la
linguetta in gomma morbida.

- Estrarre il portalampada montato
a pressione tirando il connettore.

- Sostituire la lampadina.

- Verifi care il corretto
posizionamento del coperchio,
per garantire la tenuta.


FARI ANTERIORI



1.
Fari anabbaglianti/Fari
abbaglianti

Tipo C
, H4 - 55W


- Rimuovere il coperchio centrale
tirando la linguetta in gomma
morbida.

- Scollegare il connettore elettrico.

- Staccare la linguetta di
bloccaggio.

- Sostituire la lampadina avendo
cura di far corrispondere la parte
metallica con le scanalature
presenti sul faro.

- Ricollocare la linguetta di
bloccaggio.

- Verifi care il corretto
posizionamento del coperchio,
per garantire la tenuta.

154

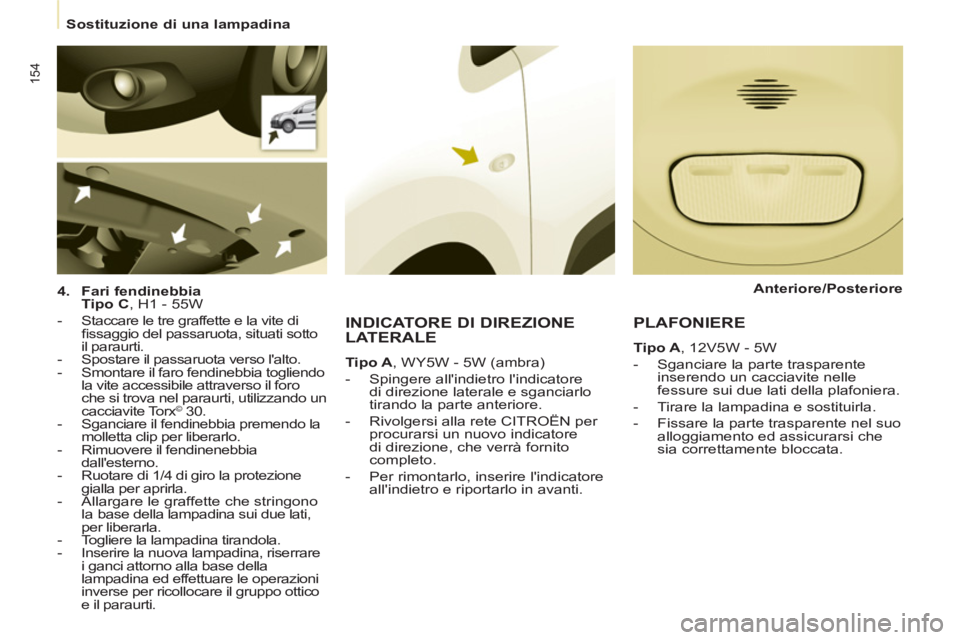

Sostituzione di una lampadina


4.
Fari fendinebbia

Tipo C
, H1 - 55W


- Staccare le tre graffette e la vite di
fi ssaggio del passaruota, situati sotto
il paraurti.

- Spostare il passaruota verso l'alto.

- Smontare il faro fendinebbia togliendo
la vite accessibile attraverso il foro
che si trova nel paraurti, utilizzando un
cacciavite Torx
© 30.

- Sganciare il fendinebbia premendo la
molletta clip per liberarlo.

- Rimuovere il fendinenebbia
dall'esterno.

- Ruotare di 1/4 di giro la protezione
gialla per aprirla.

- Allargare le graffette che stringono
la base della lampadina sui due lati,
per liberarla.

- Togliere la lampadina tirandola.

- Inserire la nuova lampadina, riserrare
i ganci attorno alla base della
lampadina ed effettuare le operazioni
inverse per ricollocare il gruppo ottico
e il paraurti.



INDICATORE DI DIREZIONE
LATERALE

Tipo A
, WY5W - 5W (ambra)


- Spingere all'indietro l'indicatore
di direzione laterale e sganciarlo
tirando la parte anteriore.

- Rivolgersi alla rete CITROËN per
procurarsi un nuovo indicatore
di direzione, che verrà fornito
completo.

- Per rimontarlo, inserire l'indicatore
all'indietro e riportarlo in avanti.


PLAFONIERE


Tipo A
, 12V5W - 5W


- Sganciare la parte trasparente
inserendo un cacciavite nelle
fessure sui due lati della plafoniera.

- Tirare la lampadina e sostituirla.

- Fissare la parte trasparente nel suo
alloggiamento ed assicurarsi che
sia correttamente bloccata.

Anteriore/Posteriore

155
GUIDA RAPID
A
7

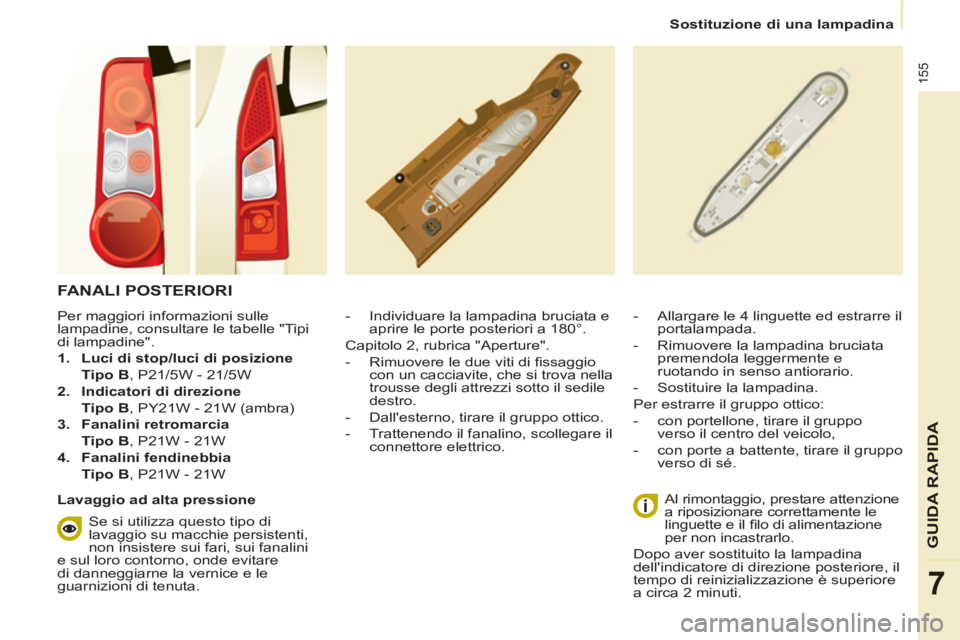

Sostituzione di una lampadina


FANALI POSTERIORI




- Individuare la lampadina bruciata e
aprire le porte posteriori a 180°.
Capitolo 2, rubrica "Aperture".

- Rimuovere le due viti di fi ssaggio
con un cacciavite, che si trova nella
trousse degli attrezzi sotto il sedile
destro.

- Dall'esterno, tirare il gruppo ottico.

- Trattenendo il fanalino, scollegare il
connettore elettrico.


Al rimontaggio, prestare attenzione
a riposizionare correttamente le
linguette e il fi lo di alimentazione
per non incastrarlo.
Dopo aver sostituito la lampadina
dell'indicatore di direzione posteriore, il
tempo di reinizializzazione è superiore
a circa 2 minuti.

- Allargare le 4 linguette ed estrarre il
portalampada.

- Rimuovere la lampadina bruciata
premendola leggermente e
ruotando in senso antiorario.

- Sostituire la lampadina.
Per estrarre il gruppo ottico:


- con portellone, tirare il gruppo
verso il centro del veicolo,

- con porte a battente, tirare il gruppo
verso di sé.
Per maggiori informazioni sulle
lampadine, consultare le tabelle "Tipi
di lampadine".


1.
Luci di stop/luci di posizione


Tipo B
, P21/5W - 21/5W

2.
Indicatori di direzione


Tipo B
, PY21W - 21W (ambra)

3.
Fanalini retromarcia


Tipo B
, P21W - 21W

4.
Fanalini fendinebbia


Tipo B
, P21W - 21W

Lavaggio ad alta pressione
Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui fari, sui fanalini
e sul loro contorno, onde evitare
di danneggiarne la vernice e le
guarnizioni di tenuta.

156

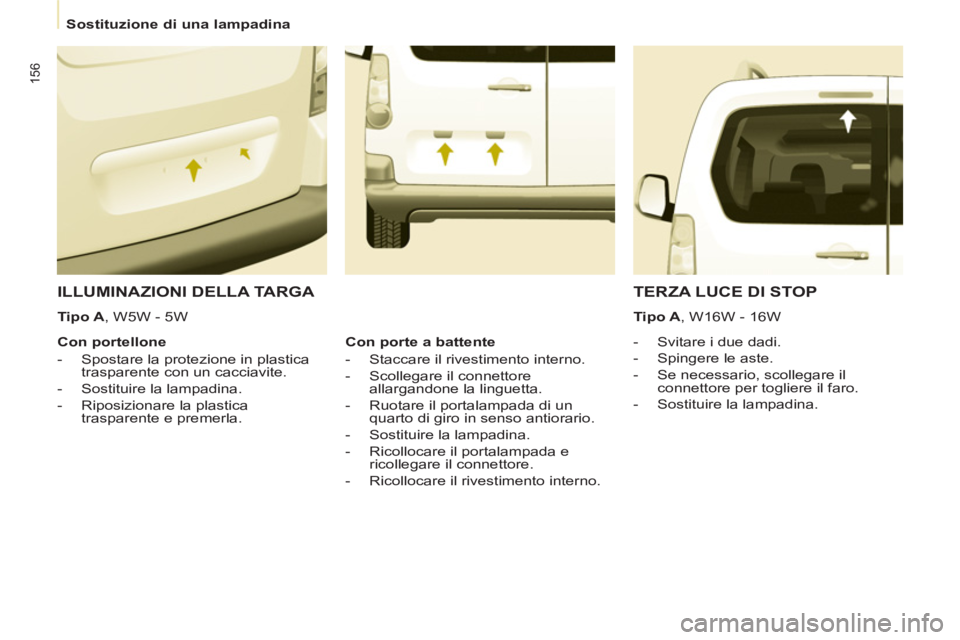

Sostituzione di una lampadina


ILLUMINAZIONI DELLA TARGA




- Svitare i due dadi.

- Spingere le aste.

- Se necessario, scollegare il
connettore per togliere il faro.

- Sostituire la lampadina.


Con portellone


- Spostare la protezione in plastica
trasparente con un cacciavite.

- Sostituire la lampadina.

- Riposizionare la plastica
trasparente e premerla.


TERZA LUCE DI STOP


Tipo A
, W16W - 16W

Con porte a battente


- Staccare il rivestimento interno.

- Scollegare il connettore
allargandone la linguetta.

- Ruotare il portalampada di un
quarto di giro in senso antiorario.

- Sostituire la lampadina.

- Ricollocare il portalampada e
ricollegare il connettore.

- Ricollocare il rivestimento interno.



Tipo A
, W5W - 5W

157
GUIDA RAPID
A
7

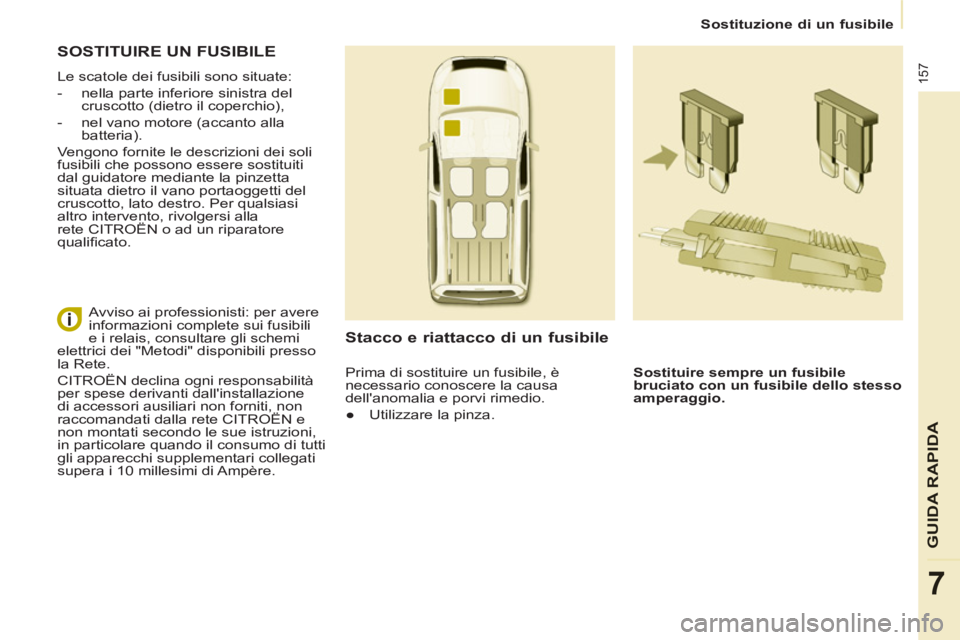

Sostituzione di un fusibile


SOSTITUIRE UN FUSIBILE

Le scatole dei fusibili sono situate:


- nella parte inferiore sinistra del
cruscotto (dietro il coperchio),

- nel vano motore (accanto alla
batteria).
Vengono fornite le descrizioni dei soli
fusibili che possono essere sostituiti
dal guidatore mediante la pinzetta
situata dietro il vano portaoggetti del
cruscotto, lato destro. Per qualsiasi
altro intervento, rivolgersi alla
rete CITROËN o ad un riparatore
qualifi cato.


Stacco e riattacco di un fusibile


Sostituire sempre un fusibile
bruciato con un fusibile dello stesso
amperaggio.

Avviso ai professionisti: per avere
informazioni complete sui fusibili
e i relais, consultare gli schemi
elettrici dei "Metodi" disponibili presso
la Rete.
CITROËN declina ogni responsabilità
per spese derivanti dall'installazione
di accessori ausiliari non forniti, non
raccomandati dalla rete CITROËN e
non montati secondo le sue istruzioni,
in particolare quando il consumo di tutti
gli apparecchi supplementari collegati
supera i 10 millesimi di Ampère.
Prima di sostituire un fusibile, è
necessario conoscere la causa
dell'anomalia e porvi rimedio.


●
Utilizzare la pinza.

158


Sostituzione di un fusibile



FUSIBILI NEL CRUSCOTTO

Aprire il coperchio per accedere ai
fusibili. Fusibili
F


Amperaggio

A

Funzioni
1 15 Tergicristallo posteriore
2 - Libero
3 5 Airbag
4 10 Aria condizionata, presa diagnosi, comando
retrovisore, fascio dei proiettori
5 30 Alzacristalli
6 30 Serrature
7 5 Plafoniera posteriore, faretto lettura carte anteriore,
padiglione del tetto
8 20 Autoradio, display, rilevazione pneumatici sgonfi ,
allarme e sirena
9 30 Presa 12V anteriore e posteriore
10 15 Colonna centrale
11 15 Antifurto bassa corrente
12 15 Sensore di pioggia e di luminosità, airbag
13 5 Quadro strumenti
14 15 Assistenza al parcheggio, comandi climatizzazione,
kit vivavoce
15 30 Serrature
16 - Libero
17 40 Sbrinamento lunotto posteriore/retrovisori
