Ouvertures
PRÊT à PARTIR
2

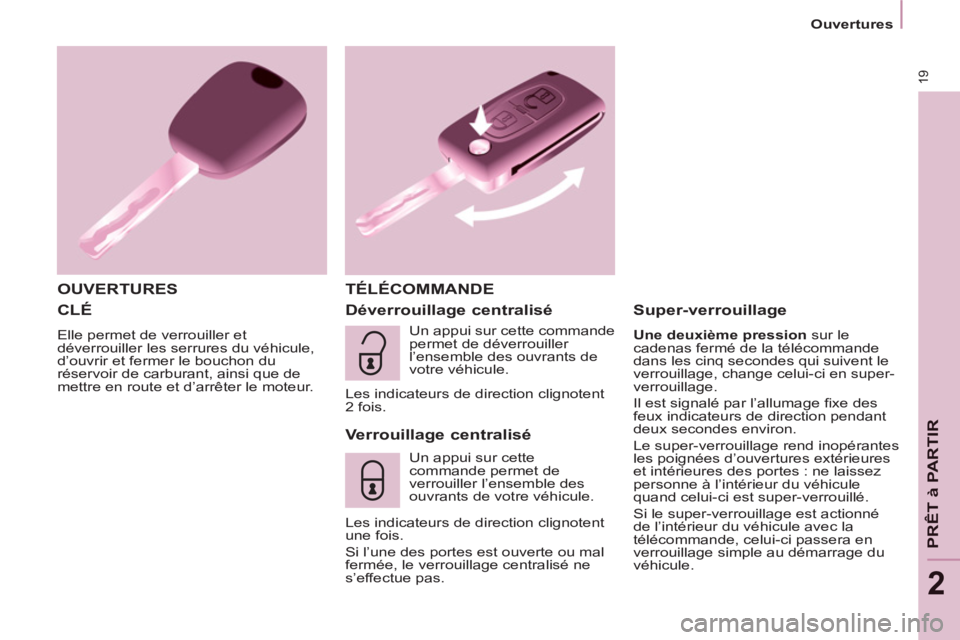

CLÉ

Elle permet de verrouiller et
déverrouiller les serrures du véhicule,
d’ouvrir et fermer le bouchon du
réservoir de carburant, ainsi que de
mettre en route et d’arrêter le moteur.

OUVERTURES TÉLÉCOMMANDE

Déverrouillage centralisé

Verrouillage centralisé

Un appui sur cette
commande permet de
verrouiller l’ensemble des
ouvrants de votre véhicule.
Les indicateurs de direction clignotent
une fois.
Si l’une des portes est ouverte ou mal
fermée, le verrouillage centralisé ne
s’effectue pas.


Super-verrouillage


Une deuxième pression
sur le
cadenas fermé de la télécommande
dans les cinq secondes qui suivent le
verrouillage, change celui-ci en super-
verrouillage.
Il est signalé par l’allumage fi xe des
feux indicateurs de direction pendant
deux secondes environ.
Le super-verrouillage rend inopérantes
les poignées d’ouvertures extérieures
et intérieures des portes : ne laissez
personne à l’intérieur du véhicule
quand celui-ci est super-verrouillé.
Si le super-verrouillage est actionné
de l’intérieur du véhicule avec la
télécommande, celui-ci passera en
verrouillage simple au démarrage du
véhicule. Un appui sur cette commande
permet de déverrouiller
l’ensemble des ouvrants de
votre véhicule.
Les indicateurs de direction clignotent
2 fois.

20
Ouvertures

Du bon usage

Veillez à ne pas mettre la
télécommande en contact avec de la
graisse, poussière, pluie ou dans un
environnement humide.
Un objet lourd accroché à la clé (porte-
clés, ...) pesant sur l’axe de la clé
dans le contacteur, peut engendrer un
dysfonctionnement.

TÉLÉCOMMANDE
Réinitialisation de la
télécommande
Après un changement de la pile ou
un débranchement de la batterie,
vous devrez peut-être réinitialiser la
télécommande.
Attendez au moins une minute avant
d’utiliser la télécommande.
Insérez la clé dans le contacteur
avec les boutons (cadenas) de la
télécommande face à vous.
Mettez le contact.
Dans les dix secondes, appuyez sur
le cadenas de verrouillage pendant au
moins cinq secondes.
Coupez le contact.
Attendez au moins une minute avant
d’utiliser la télécommande.
La télécommande est de nouveau
opérationnelle. N’utilisez que des piles identiques ou
de type équivalent à celles préconisées
par le réseau CITROËN.
Ne jetez pas les piles de
télécommande, elles contiennent des
métaux nocifs pour l’environnement.
Déposez-les dans le réseau CITROËN,
ou à tout autre point de collecte agréé.


Repliage / dépliage de la partie clé

Changement de la pile

Pile réf. : CR1620 / 3 volts.
L’information «pile usée» est donnée
par un signal sonore, accompagné
d’un message sur l’écran.
Pour remplacer la pile, déclippez le
boîtier à l’aide d’une pièce de monnaie
au niveau de l’anneau.
Si après un changement de pile,
la télécommande est inopérante,
effectuez une procédure de
réinitialisation.
Il y a risque d’endommagement si
la pile de remplacement n’est pas
conforme. Appuyez sur ce bouton pour
sortir la clé de son logement.
Pour replier la clé, appuyez
sur ce bouton chromé
puis rabattre la clé dans le
boîtier. Si vous n’appuyez pas sur le
bouton, vous pourriez endommager le
mécanisme.

21
Ouvertures
PRÊT à PARTIR
2

Lorsque vous quittez le véhicule,
vérifi ez que les feux sont éteints et
ne laissez aucun objet de valeur en
évidence.
Par mesure de sécurité (enfants à
bord), retirez la clé de l’antivol en
quittant le véhicule, même pour une
courte durée.


Du bon usage

N’apportez aucune modifi cation au
système d’antidémarrage électronique.
Une manipulation de la télécommande
même dans votre poche peut
provoquer le déverrouillage
involontaire des portes.
L’utilisation simultanée d’autres
appareils à haute fréquence
(téléphones mobiles, alarmes
domestiques...), peut perturber
momentanément le fonctionnement de
la télécommande.
La télécommande ne peut pas
fonctionner tant que la clé est dans
l’antivol, même contact coupé.
ANTIDÉMARRAGE
ÉLECTRONIQUE

Toutes les clés contiennent un
dispositif d’antidémarrage électronique.
Ce dispositif verrouille le système
d’alimentation du moteur. Il s’active
automatiquement lorsque la clé est
retirée du contact.
Après avoir mis le contact, un dialogue
s’établit entre la clé et le dispositif
d’antidémarrage électronique.
La partie métallique de la clé doit être
correctement dépliée pour un bon
dialogue.

En cas de perte des clés
Rendez vous dans le réseau CITROËN
avec la carte grise du véhicule et votre
pièce d’identité.
Le réseau CITROËN pourra récupérer
le code clé et le code transpondeur
pour commander le renouvellement de
la clé.

Lors de l’achat d’un véhicule
d’occasion :



- faites effectuer une mémorisation
des clés par le réseau CITROËN,
afi n d’être sûr que les clés en
votre possession sont les seules
qui permettent la mise en route du
véhicule.

22
Ouvertures

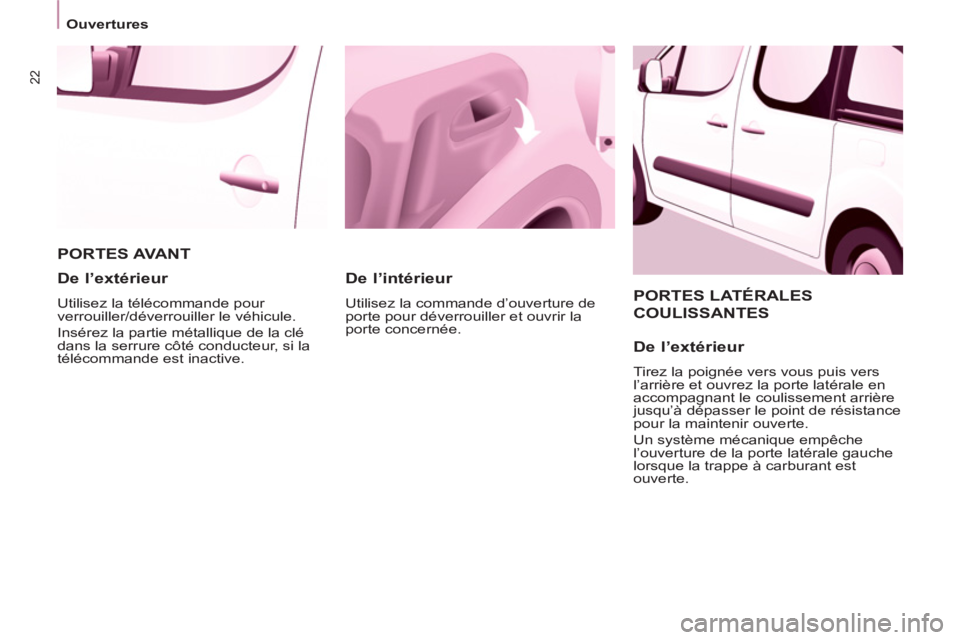

PORTES LATÉRALES
COULISSANTES

De l’extérieur

Tirez la poignée vers vous puis vers
l’arrière et ouvrez la porte latérale en
accompagnant le coulissement arrière
jusqu’à dépasser le point de résistance
pour la maintenir ouverte.
Un système mécanique empêche
l’ouverture de la porte latérale gauche
lorsque la trappe à carburant est
ouverte.
PORTES AVANT

De l’intérieur

Utilisez la commande d’ouverture de
porte pour déverrouiller et ouvrir la
porte concernée.


De l’extérieur

Utilisez la télécommande pour
verrouiller/déverrouiller le véhicule.
Insérez la partie métallique de la clé
dans la serrure côté conducteur, si la
télécommande est inactive.

23
Ouvertures
PRÊT à PARTIR
2


De l’intérieur

Déverrouillez par cette poignée
et ouvrez la porte latérale en
accompagnant le coulissement arrière
jusqu’au point de résistance. Passez
ce point pour maintenir la porte
ouverte.

Refermez la porte latérale par la
poignée pour amorcer le coulissement
et passer le point de résistance.
Ensuite, aidez-vous de l’empreinte
formée sur le haut du montant de
porte pour l’accompagner jusqu’au
verrouillage.
N’utilisez pas la poignée de maintien
pour coulisser la porte.


Du bon usage

Attention à ne pas encombrer l’espace
du guide au plancher, pour le bon
coulissement de la porte.
Si votre véhicule est situé dans une
pente, accompagnez le coulissement
de la porte latérale. En effet, la porte
pourrait s’ouvrir ou se fermer plus
rapidement du fait de l’inclinaison du
terrain et risquerait d’entraîner des
blessures.
Pour des raisons de sécurité et de
fonctionnement, ne roulez pas portes
latérales coulissantes ouvertes.






Intervention en cas de panne
batterie

Portes passager avant et latérales
En cas de dysfonctionnement de la
batterie ou du verrouillage centralisé,
utilisez le verrou pour verrouiller
mécaniquement les portes.


)
Pour ouvrir la porte et sortir du
véhicule, tirez sur la commande
intérieure.

)
Pour verrouiller la porte, insérez
la clé dans le verrou, situé sur le
chant de porte, puis tournez-la d’ un
huitième de tour
.


Porte conducteur


)
Insérez la clé dans la serrure,
puis tournez-la vers la droite pour
verrouiller ou à gauche pour la
déverrouiller.

24
Ouvertures

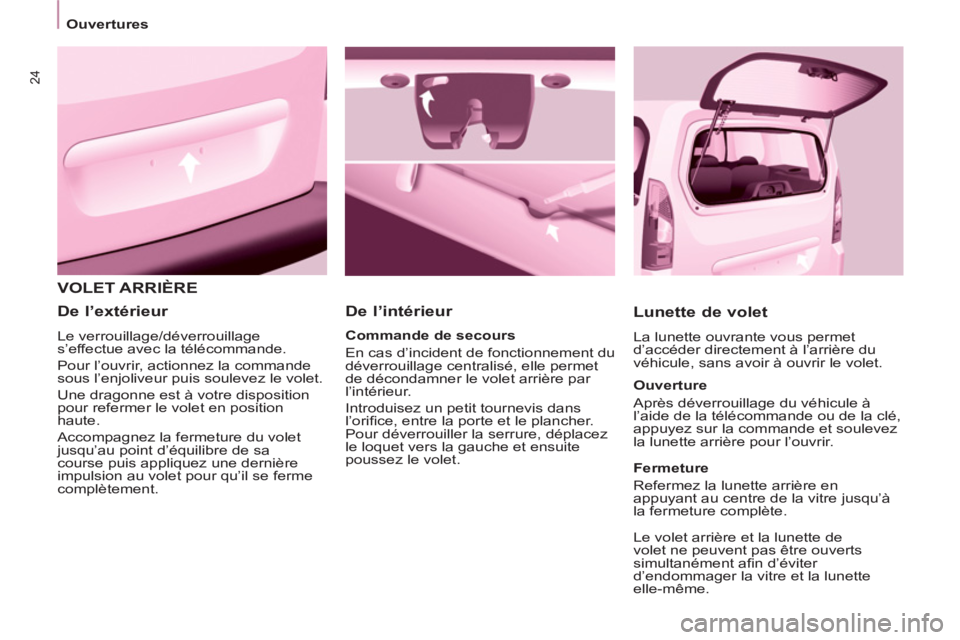

VOLET ARRIÈRE

De l’intérieur

Lunette de volet

La lunette ouvrante vous permet
d’accéder directement à l’arrière du
véhicule, sans avoir à ouvrir le volet.
Commande de secours
En cas d’incident de fonctionnement du
déverrouillage centralisé, elle permet
de décondamner le volet arrière par
l’intérieur.
Introduisez un petit tournevis dans
l’orifi ce, entre la porte et le plancher.
Pour déverrouiller la serrure, déplacez
le loquet vers la gauche et ensuite
poussez le volet.



De l’extérieur

Le verrouillage/déverrouillage
s’effectue avec la télécommande.
Pour l’ouvrir, actionnez la commande
sous l’enjoliveur puis soulevez le volet.
Une dragonne est à votre disposition
pour refermer le volet en position
haute.
Accompagnez la fermeture du volet
jusqu’au point d’équilibre de sa
course puis appliquez une dernière
impulsion au volet pour qu’il se ferme
complètement.
Ouverture
Après déverrouillage du véhicule à
l’aide de la télécommande ou de la clé,
appuyez sur la commande et soulevez
la lunette arrière pour l’ouvrir.

Fermeture
Refermez la lunette arrière en
appuyant au centre de la vitre jusqu’à
la fermeture complète.

Le volet arrière et la lunette de
volet ne peuvent pas être ouverts
simultanément afi n d’éviter
d’endommager la vitre et la lunette
elle-même.

25
Ouvertures
PRÊT à PARTIR
2

PORTES ARRIÈRE BATTANTES


De l’extérieur

Pour ouvrir, tirez la poignée vers vous. Tirez le levier pour ouvrir la porte
droite.
Pour fermer, commencez par la porte
droite puis fermez la porte gauche.
Avec le volet arrière de pavillon, le
pare-chocs arrière a été renforcé pour
servir de marche-pied, lors de l’accès
dans le véhicule.


Pratique

Il est possible de rouler porte droite
ouverte afi n de faciliter le transport
de charge longue. La porte gauche
est maintenue fermée par le verrou
«jaune» distinctif, positionné en pied
de porte. Cette porte fermée ne doit
pas servir d’arrêt de charge.
Rouler porte droite ouverte est une
tolérance. Respectez les codifi cations
de sécurité d’usage, pour attirer
l’attention des autres conducteurs. Les portes battantes arrière sont
asymétriques (2/3 - 1/3), avec le petit
côté à droite.
Elles sont équipées d’une serrure
centrale.

26
Ouvertures

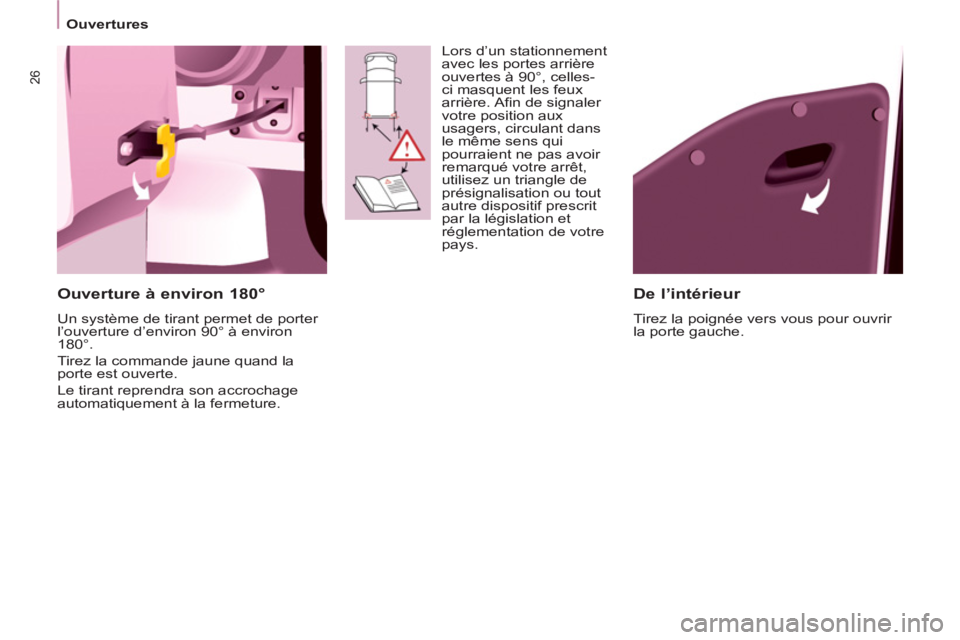

De l’intérieur

Tirez la poignée vers vous pour ouvrir
la porte gauche.


Ouverture à environ 180°

Un système de tirant permet de porter
l’ouverture d’environ 90° à environ
180°.
Tirez la commande jaune quand la
porte est ouverte.
Le tirant reprendra son accrochage
automatiquement à la fermeture. Lors d’un stationnement
avec les portes arrière
ouvertes à 90°, celles-
ci masquent les feux
arrière. Afi n de signaler
votre position aux
usagers, circulant dans
le même sens qui
pourraient ne pas avoir
remarqué votre arrêt,
utilisez un triangle de
présignalisation ou tout
autre dispositif prescrit
par la législation et
réglementation de votre
pays.

27
Ouvertures
PRÊT à PARTIR
2

GIRAFON

Barre d’appui

Vous disposez d’une barre d’appui
pour transporter des charges longues,
après ouverture du girafon.
Rabattez la barre d’appui en soulevant
le levier.
Accompagnez-la jusqu’au montant de
porte.
Maintenez les charges longues
à transporter, soulevez-les et
repositionnez la barre d’appui d’une
seule main.
Assurez-vous du bon verrouillage en
appuyant sur la poignée vers le bas
jusqu’à passer le point dur et attachez
solidement les charges.
Le pare-chocs arrière a été
renforcé pour servir de marche-
pied, lors de l’accès dans le
véhicule.
Les portes arrière se verrouillent
uniquement avec la barre d’appui
installée.
Lorsque le girafon est ouvert, faites
attention dans les passages avec une
hauteur limitée.
N’appuyez jamais de charges
directement sur les portes arrière.
Respectez les codifi cations d’usage,
pour attirer l’attention des autres
conducteurs.
Réservez l’utilisation du girafon aux
distances courtes. Les supports latéraux peuvent être
utilisés comme points d’accrochage.
- abaissez la palette noire pour
verrouiller le girafon.
Le verrouillage du girafon permet un
bon placage sur le joint et garantit une
étanchéité avec une absence de bruit.
Ce volet arrière de pavillon de toit
n’est compatible qu’avec les portes
battantes.
Pour ouvrir le girafon :


- relevez la palette noire de la
genouillère,

- soulagez la genouillère en
appuyant sur le girafon (vers le
bas) puis dégagez le crochet,

- soulevez le girafon,

- dépassez le point de résistance
pour bloquer le girafon avec les
béquilles de maintien.

Ne roulez jamais sans les béquilles
mises en place.
Pour fermer le girafon :


- vérifi ez le bon verrouillage de la
barre d’appui,

- abaissez le girafon,

- tout en appuyant sur le girafon
(vers le bas), prenez les deux
boucles du ressort puis placez le
crochet dans son logement,
N’attachez jamais les charges au
girafon.

Ne roulez jamais sans la barre d’appui
en place.

28

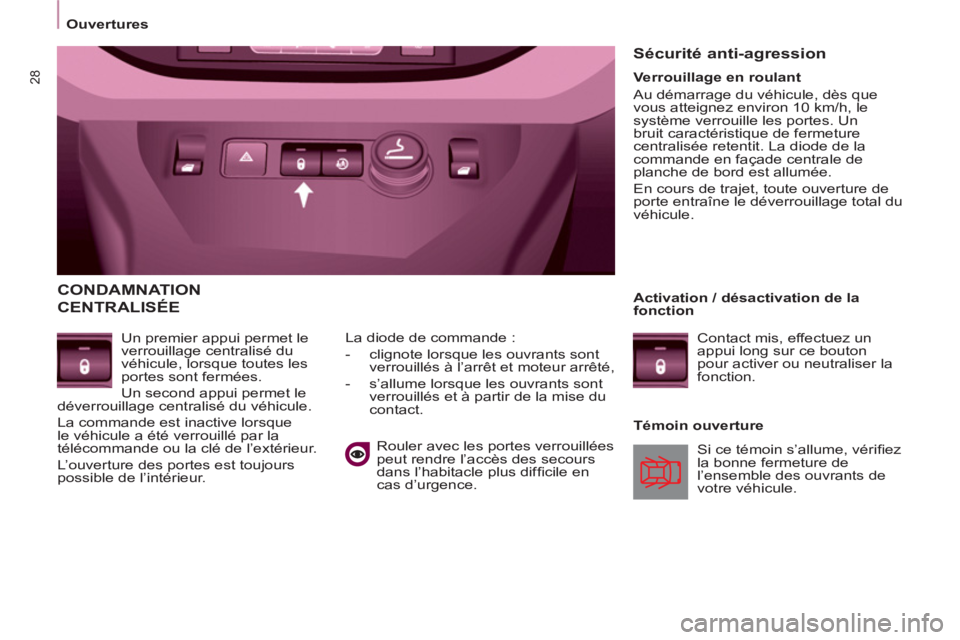

Ouvertures
CONDAMNATION
CENTRALISÉE

Un premier appui permet le
verrouillage centralisé du
véhicule, lorsque toutes les
portes sont fermées.
Un second appui permet le
déverrouillage centralisé du véhicule.
La commande est inactive lorsque
le véhicule a été verrouillé par la
télécommande ou la clé de l’extérieur.
L’ouverture des portes est toujours
possible de l’intérieur.
Témoin ouverture
La diode de commande :


- clignote lorsque les ouvrants sont
verrouillés à l’arrêt et moteur arrêté,

- s’allume lorsque les ouvrants sont
verrouillés et à partir de la mise du
contact.


Sécurité anti-agression

Si ce témoin s’allume, vérifi ez
la bonne fermeture de
l’ensemble des ouvrants de
votre véhicule.

Verrouillage en roulant
Au démarrage du véhicule, dès que
vous atteignez environ 10 km/h, le
système verrouille les portes. Un
bruit caractéristique de fermeture
centralisée retentit. La diode de la
commande en façade centrale de
planche de bord est allumée.
En cours de trajet, toute ouverture de
porte entraîne le déverrouillage total du
véhicule.

Activation / désactivation de la
fonction
Contact mis, effectuez un
appui long sur ce bouton
pour activer ou neutraliser la
fonction.

Rouler avec les portes verrouillées
peut rendre l’accès des secours
dans l’habitacle plus diffi cile en
cas d’urgence.
