CITROEN BERLINGO MULTISPACE 2013 Návod na použitie (in Slovak)

69
ERGONÓMIA
a K
A
OMFOR
T
3


Sedadlá



ZADNÁ LAVICA

Každá časť 1/3 - 2/3 je sklopiteľná
do polohy „peňaženka“, následne je
možné ich osobitne odstrániť.


Opierka hlavy

Horná poloha: nadvihnite ju a posuňte
smerom hore.
Spodná poloha: zatlačte na ňu a
posuňte smerom dole.
Opierku hlavy odstránite tak, že ju
najskôr uvediete do hornej polohy,
zatlačíte na jazýček a následne ju
nadvihnete.
Opierku hlavy umiestnite späť do
pôvodnej polohy tak, že vsuniete jej
konce do otvorov v rovnakom uhle ako
je operadlo.
Zadná lavica 1/3 - 2/3 je vybavená
opierkami hlavy.

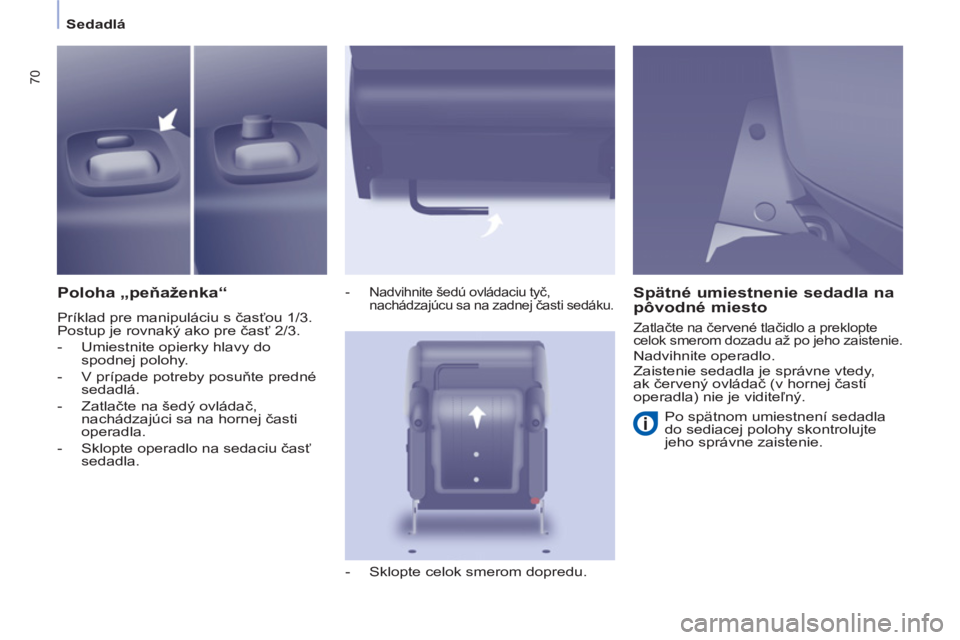

70
Sedadlá

Poloha „peňaženka“

Príklad pre manipuláciu s časťou 1/3.
Postup je rovnaký ako pre časť 2/3.


- Umiestnite opierky hlavy do
spodnej polohy.

- V prípade potreby posuňte predné
sedadlá.

- Zatlačte na šedý ovládač,
nachádzajúci sa na hornej časti
operadla.

- Sklopte operadlo na sedaciu časť
sedadla.

- Nadvihnite šedú ovládaciu tyč,
nachádzajúcu sa na zadnej časti sedáku.


- Sklopte celok smerom dopredu.



Spätné umiestnenie sedadla na
pôvodné miesto
Zatlačte na červené tlačidlo a preklopte
celok smerom dozadu až po jeho zaistenie.
Nadvihnite operadlo.
Zaistenie sedadla je správne vtedy,
ak červený ovládač (v hornej časti
operadla) nie je viditeľný.
Po spätnom umiestnení sedadla
do sediacej polohy skontrolujte
jeho správne zaistenie.

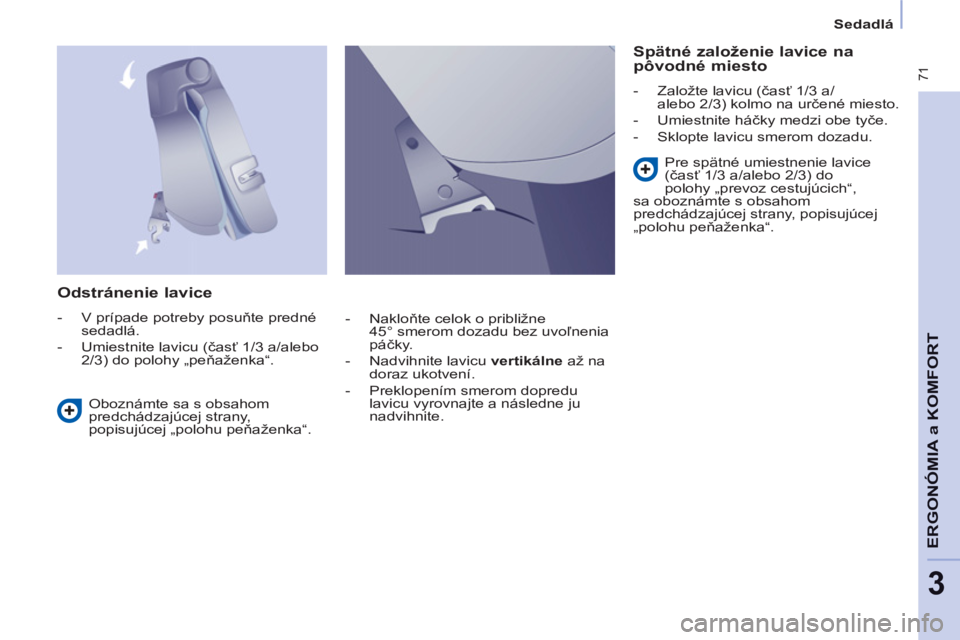

71
ERGONÓMIA
a K
A
OMFOR
T
3


Sedadlá




Odstránenie lavice



- V prípade potreby posuňte predné
sedadlá.

- Umiestnite lavicu (časť 1/3 a/alebo
2/3) do polohy „peňaženka“.


Spätné založenie lavice na
pôvodné miesto


- Založte lavicu (časť 1/3 a/
alebo 2/3) kolmo na určené miesto.

- Umiestnite háčky medzi obe tyče.

- Sklopte lavicu smerom dozadu.
Oboznámte sa s obsahom
predchádzajúcej strany,
popisujúcej „polohu peňaženka“. Pre spätné umiestnenie lavice
(časť 1/3 a/alebo 2/3) do
polohy „prevoz cestujúcich“,
sa oboznámte s obsahom
predchádzajúcej strany, popisujúcej
„polohu peňaženka“.

- Nakloňte celok o približne
45° smerom dozadu bez uvoľnenia
páčky.

- Nadvihnite lavicu vertikálne
až na
doraz ukotvení.

- Preklopením smerom dopredu
lavicu vyrovnajte a následne ju
nadvihnite.

72
Sedadlá
ZADNÉ SEDADLÁ (5 MIESTNE)
Opierka hlavy

Horná poloha: nadvihnite ju a posuňte
smerom hore.
Spodná poloha: zatlačte na ňu a
posuňte smerom dole.
Opierku hlavy odstránite tak, že ju
umiestnite do hornej polohy, následne
zatlačíte jazýček a nadvihnete ju.
Opierku založíte na pôvodné miesto
tak, že vsuniete jej konce do otvorov
v rovnakom uhle ako je operadlo
sedadla.
Každé sedadlo je možné osobitne
odstrániť.
Pri spätnom umiestňovaní sedadla do
sediacej polohy alebo následne na
jeho odstránenie a spätné založenie
skontrolujte, či je sedadlo správne
zaistené na podlahe. Tri zadné osobitné sedadlá sú
vybavené opierkami hlavy.
Operadlo stredného sedadla v
sklopenej polohe na jeho sedacej časti
je vybavené konštrukciou, ktorá plní
funkciu stolíka s držiakom pohárov.

73
ERGONÓMIA
a K
A
OMFOR
T
3


Sedadlá




Nastavenie sklonu operadla



- Zatlačte na ovládač a nastavte si
požadovaný sklon operadla.



Umiestnenie operadla do
polohy stolík


- Potiahnutím ovládača operadlo
sklopíte na sedaciu časť sedadla.
Na stolík neumiestňujte ťažké a tvrdé
predmety. Tieto predmety by sa mohli
stať v prípade prudkého brzdenia alebo
nárazu nebezpečnými.


Spätné umiestnenie operadla do
pôvodnej polohy


- Potiahnutím ovládača odistite
operadlo a následne ho umiestnite
do pôvodnej polohy.
Pri spätnej inštalácii operadla
sa presvedčite o jeho správnom
zablokovaní.


Umiestnenie sedadla do polohy
"peňaženka"



- Potiahnutím ovládača umiestnite
operadlo do polohy stolík.

- Nadvihnutím tyče, nachádzajúcej
sa za sedadlom, uvoľnite zadné
uchytávacie body.

- Preklopte celok smerom dopredu
až po jeho zaistenie.



Spätné umiestnenie sedadla do
pôvodnej polohy


- Potlačte červený ovládač.

- Sklopením sedadla zaistite zadné
uchytávacie body.

- Potiahnite ovládač a nadvihnite
operadlo.
Skontrolujte správne upevnenie celku.

74
Sedadlá

Odstránenie sedadla



- V prípade potreby posuňte predné
sedadlá smerom dopredu a
umiestnite opierky hlavy do spodnej
polohy.

- Umiestnite sedadlo do polohy
"peňaženka".


Správne použitie

Následne na rôzne manipulácie:


- neskladajte opierky hlavy bez toho,
aby ste ich neodložili a nezaistili
proti pohybu,

- skontrolujte, či sú bezpečnostné
pásy spolujazdcov prístupné a
ľahko zapínateľné,

- spolujazdec si musí pred jazdou vo
vozidle bezpečnostný pás správne
nastaviť a zapnúť.

Oboznámte sa s obsahom
predchádzajúcej strany, opisujúcej
"polohu peňaženka".

- Zatlačením červenej páčky odistite
predné nožičky sedadla.

- Nakloňte celok o približne 45°
smerom dozadu bez povolenia
páčky.

- Povoľte páčku.

- Nadvihnite sedadlo vertikálne
až
nadoraz ukotvení.

- Preklopením smerom dopredu
lavicu vyrovnajte a následne ju
nadvihnite.



Spätné umiestnenie sedadla na
pôvodné miesto


- Nakloňte sedadlo o 45° smerom
dopredu.

- Umiestnite háčky medzi obe tyče.

- Sklopte operadlo a zaistite zadné
uchytávacie body.

- Potiahnutím ovládača umiestnite
operadlo do pôvodnej polohy.

- Založte opierku hlavy.
Skontrolujte, či žiaden predmet
neblokuje uchytávacie dutiny a
neprekáža správnemu zaisteniu
sedadla.

75
ERGONÓMIA
a K
A
OMFOR
T
3


Sedadlá




Opierka hlavy

Ide o bodový typ opierky.
Horná poloha: zatlačne na jazýček,
opierku nadvihnite a posuňte smerom
hore.
Spodná poloha: zatlačte na jazýček,
potom na opierku a posuňte ju smerom
dole.
Opierku hlavy odstránite tak, že ju
posuniete do hornej polohy, nadvihnete
ju a potom odstránite.
Opierku ponechajte vo vnútri vozidla a
zaistite ju.
Opierku založíte na pôvodné miesto
tak, že vsuniete jej konce do otvorov
v rovnakom uhle, ako je operadlo
sedadla. Každé sedadlo sa dá zložiť a znovu
vrátiť do pôvodnej polohy, ako sa
uvádza na štítku.
Sedadlá druhého a tretieho radu sú
nezávislé a upraviteľné.

ZADNÉ SEDADLÁ (7-MIESTNE)

76
Sedadlá

Ľavé bočné sedadlo


Typy sedadiel druhého radu

Typy sedadiel tretieho radu


Stredné sedadlo
Pravé bočné sedadlo


Pravé bočné sedadlo


Ľavé bočné sedadlo

77
ERGONÓMIA
a K
A
OMFOR
T
3


Sedadlá



Nastavenie sklonu operadla


- Zatlačte na ovládač a nastavte si
požadovaný sklon.


Umiestnenie sedadla do polohy
stolík


- Sklopte opierku hlavy na maximum.

- Spustením ovládača operadlo
sklopíte na sedaciu časť sedadla.

Spätné umiestnenie operadla do
pôvodnej polohy


- Potiahnutím ovládača odistite
operadlo a následne ho umiestnite
do pôvodnej polohy.
Presvedčte sa o jeho správnom
zablokovaní.

Umiestnenie sedadla do polohy
"peňaženka"


- Prejdite do polohy stolček.

- Nadvihnutím červeného popruhu,
ktorý sa nachádza za sedadlom,
uvoľnite uchytávacie body na
podlahe.

- Preklopte celé sedadlo smerom
dopredu.



Úprava sedadiel druhého radu

Spätné umiestnenie sedadla do
pôvodnej polohy


- Sklopte celé sedadlo smerom
dozadu.
Než sklopíte sedadlo, dbajte o to,
aby:


- sa v treťom rade sedadiel
nenachádzala žiadna noha
cestujúceho na mieste
upevnenia sedadla o podlahu,

- bolo sedadlo správne zaistené
o podlahu,

- mali cestujúci prístup k
bezpečnostným pásom.

78
Sedadlá

Úprava sedadiel tretieho radu


Umiestnenie sedadla do polohy
stolík


- Sklopte opierku hlavy na maximum.

- Spustením ovládača operadlo
sklopíte na sedaciu časť sedadla.


Spätné umiestnenie operadla do
pôvodnej polohy


- Potiahnutím ovládača odistite
operadlo a následne ho umietnite
do pôvodnej polohy.
Presvedčte sa o jeho správnom
zablokovaní.
Spätné umiestnenie sedadla do
pôvodnej polohy


- Potlačte červený ovládač.

- Sklopte celé sedadlo smerom
dozadu.
Umiestnenie sedadla do polohy
„peňaženka“


- Prejdite do polohy stolček.

- Nadvihnutím tyče vybavenej
červeným popruhom, ktorá sa
nachádza za sedadlom, uvoľnite
zachytávacie body sedadla na
podlahe.

- Preklopte celé sedadlo smerom
dopredu.
Dbajte o to, aby:


- bolo sedadlo správne zaistené
o podlahu,

- mali cestujúci prístup k
bezpečnostným pásom.
