VALMIINA AJOON
22


Hallintalaitteet

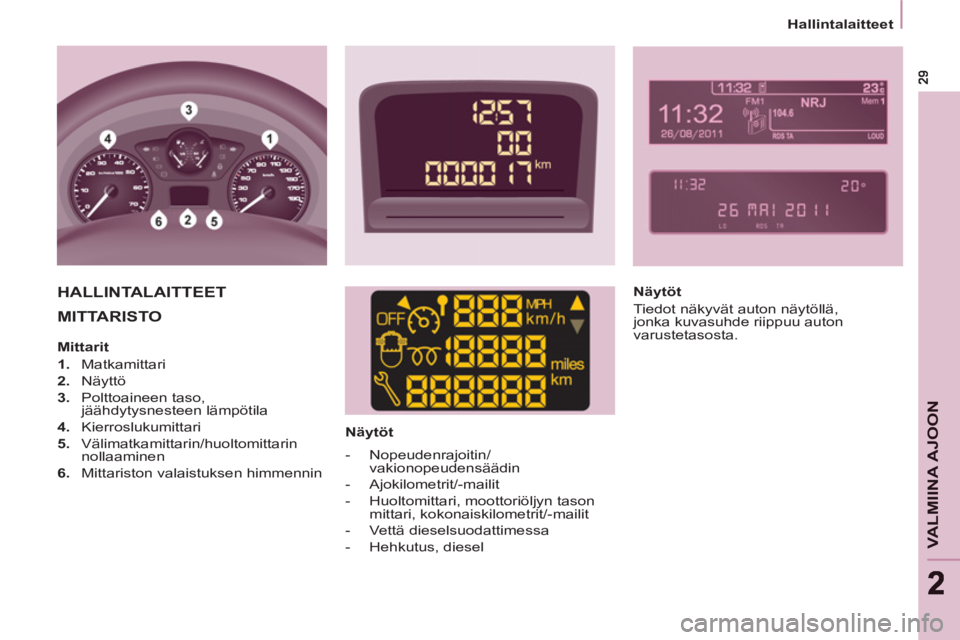

MITTARISTO



Näytöt
HALLINTALAITTEET

Näytöt
Tiedot näkyvät auton näytöllä,
jonka kuvasuhde riippuu auton
varustetasosta.


Mittarit


1.
Matkamittari

2.
Näyttö

3.
Polttoaineen taso,
jäähdytysnesteen lämpötila

4.
Kierroslukumittari

5.
Välimatkamittarin/huoltomittarin
nollaaminen

6.
Mittariston valaistuksen himmennin




- Nopeudenrajoitin/
vakionopeudensäädin

- Ajokilometrit/-mailit

- Huoltomittari, moottoriöljyn tason
mittari, kokonaiskilometrit/-mailit

- Vettä dieselsuodattimessa

- Hehkutus, diesel

30
Hallintalaitteet

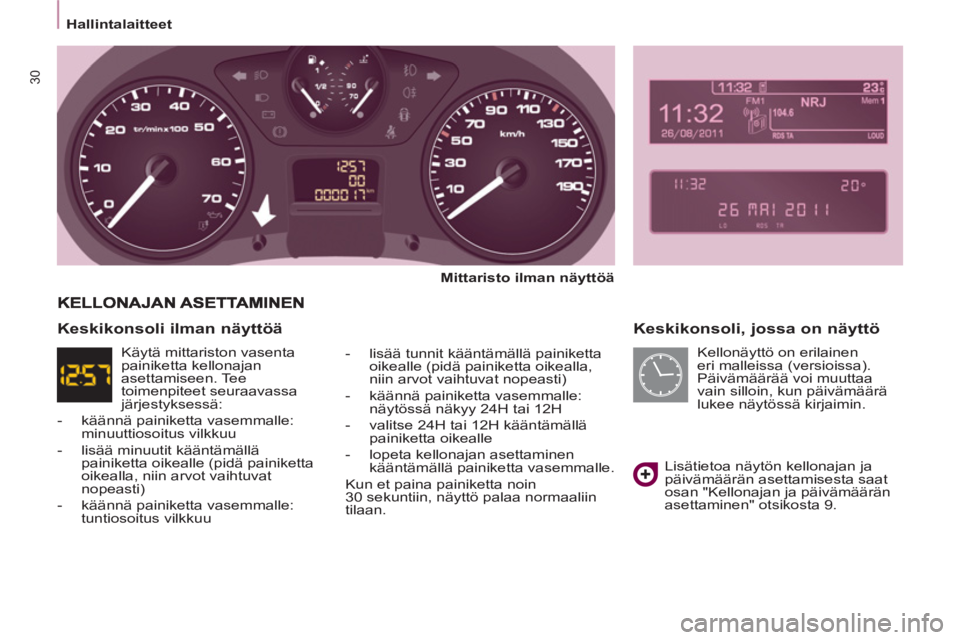

Keskikonsoli, jossa on näyttö


Mittaristo ilman näyttöä


- lisää tunnit kääntämällä painiketta
oikealle (pidä painiketta oikealla,
niin arvot vaihtuvat nopeasti)

- käännä painiketta vasemmalle:
näytössä näkyy 24H tai 12H

- valitse 24H tai 12H kääntämällä
painiketta oikealle

- lopeta kellonajan asettaminen
kääntämällä painiketta vasemmalle.
Kun et paina painiketta noin
30 sekuntiin, näyttö palaa normaaliin
tilaan.

Lisätietoa näytön kellonajan ja
päivämäärän asettamisesta saat
osan "Kellonajan ja päivämäärän
asettaminen" otsikosta 9.


Keskikonsoli ilman näyttöä

Kellonäyttö on erilainen
eri malleissa (versioissa).
Päivämäärää voi muuttaa
vain silloin, kun päivämäärä
lukee näytössä kirjaimin. Käytä mittariston vasenta
painiketta kellonajan
asettamiseen. Tee
toimenpiteet seuraavassa
järjestyksessä:


- käännä painiketta vasemmalle:
minuuttiosoitus vilkkuu

- lisää minuutit kääntämällä
painiketta oikealle (pidä painiketta
oikealla, niin arvot vaihtuvat
nopeasti)

- käännä painiketta vasemmalle:
tuntiosoitus vilkkuu

VALMIINA AJOON
22


Hallintalaitteet

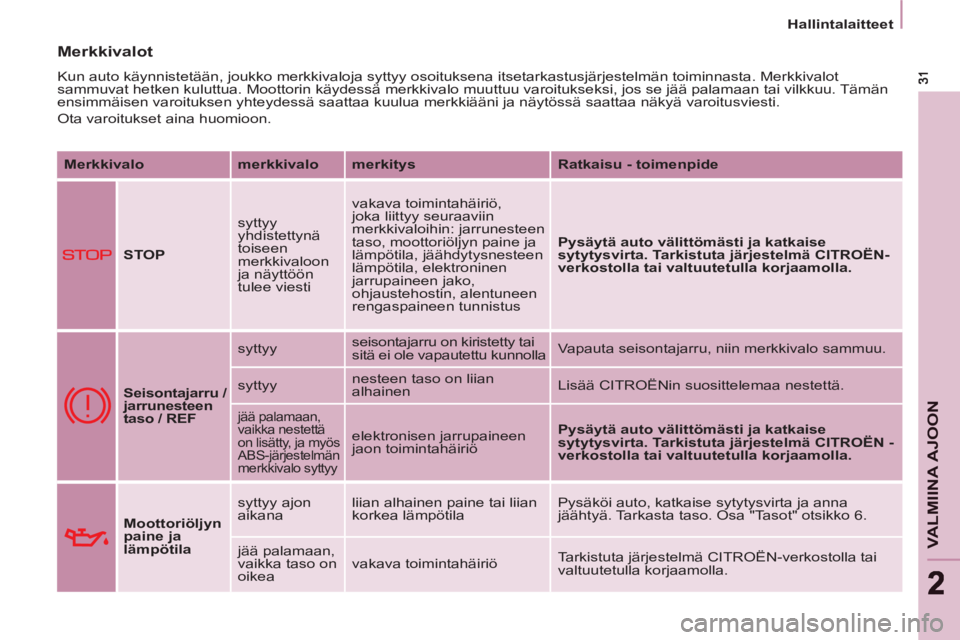

Merkkivalot

Kun auto käynnistetään, joukko merkkivaloja syttyy osoituksena itsetarkastusjärjestelmän toiminnasta. Merkkivalot
sammuvat hetken kuluttua. Moottorin käydessä merkkivalo muuttuu varoitukseksi, jos se jää palamaan tai vilkkuu. Tämän
ensimmäisen varoituksen yhteydessä saattaa kuulua merkkiääni ja näytössä saattaa näkyä varoitusviesti.
Ota varoitukset aina huomioon.

Merkkivalo

merkkivalo

merkitys

Ratkaisu - toimenpide





STOP

syttyy
yhdistettynä
toiseen
merkkivaloon
ja näyttöön
tulee viesti vakava toimintahäiriö,
joka liittyy seuraaviin
merkkivaloihin: jarrunesteen
taso, moottoriöljyn paine ja
lämpötila, jäähdytysnesteen
lämpötila, elektroninen
jarrupaineen jako,
ohjaustehostin, alentuneen
rengaspaineen tunnistus
Pysäytä auto välittömästi ja katkaise
sytytysvirta

. Tarkistuta järjestelmä CITROËN-
verkostolla tai valtuutetulla korjaamolla.




Seisontajarru /
jarrunesteen
taso / REF syttyy seisontajarru on kiristetty tai
sitä ei ole vapautettu kunnolla Vapauta seisontajarru, niin merkkivalo sammuu.
syttyy nesteen taso on liian
alhainen Lisää CITROËNin suosittelemaa nestettä.

jää palamaan,
vaikka nestettä
on lisätty, ja myös
ABS-järjestelmän
merkkivalo syttyy
elektronisen jarrupaineen
jaon toimintahäiriö
Pysäytä auto välittömästi ja katkaise
sytytysvirta. Tarkistuta järjestelmä CITROËN -
verkostolla tai valtuutetulla korjaamolla.



Moottoriöljyn
paine ja
lämpötila
syttyy ajon
aikana liian alhainen paine tai liian
korkea lämpötila Pysäköi auto, katkaise sytytysvirta ja anna
jäähtyä. Tarkasta taso. Osa "Tasot" otsikko 6.
jää palamaan,
vaikka taso on
oikea vakava toimintahäiriö Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetulla korjaamolla.

32
Hallintalaitteet

Merkkivalo

merkkivalo

merkitys

Ratkaisu - toimenpide




Jäähdytysnesteen
taso ja lämpötila

syttyy, ja
osoitin on
punaisella
alueella liian korkea lämpötila Pysäköi auto, katkaise sytytysvirta ja anna
jäähtyä. Tarkasta taso katsomalla.
vilkkuu jäähdytysnesteen taso on
laskenut Osa "Tasot" otsikko 6. Ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.


Huolto
syttyy
hetkellisesti lievä toimintahäiriö tai
varoitus
Katso varoitukset näytöltä. Jos autossa on
ajotietokone tai näyttö, katso osan "Autoradio -
ajotietokone" otsikko 9. Ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
jää palamaan vakava toimintahäiriö



Kuljettajan
turvavyötä ei
ole kiinnitetty
syttyy ja
vilkkuu kuljettaja ei ole kiinnittänyt
turvavyötään Vedä vyö esille ja työnnä vyön salpa
lukkopesään.
kuuluu
merkkiääni
ja valo jää
palamaan auto liikkuu, mutta
kuljettajan turvavyötä ei ole
kiinnitetty Varmista lukkiutuminen vetämällä vyöstä. Osa
"Turvavyöt" otsikko 4.


ECO
palaa
yhtäjaksoisesti
Stop & Start -järjestelmä on
asettanut moottorin STOP-
tilaan, koska auto on pysähtynyt
(punaiset liikennevalot,
liikenneruuhka, tms...). Heti, kun lähdet jälleen liikkeelle, merkkivalo
sammuu ja moottori käynnistyy uudelleen START-
tilassa.
vilkkuu
muutaman
sekunnin ja
sammuu sitten STOP-tila on hetkellisesti
pois käytöstä.
tai
START-tila on lauennut
automaattisesti. Katso otsikko 2, osa "Stop & Start".

33
VALMIINA AJOON
22


Hallintalaitteet


Merkkivalo

merkkivalo

merkitys

Ratkaisu - toimenpide




Etu-/
sivuturvatyyny

vilkkuu tai jää
palamaan häiriö
turvatyynyjärjestelmässä Vie auto välittömästi tarkastettavaksi CITROËN-
verkostolle tai valtuutettuun korjaamoon. Osa
"Turvatyynyt" otsikko 4.


Etumatkustajan
turvatyynyn
poiskytkentä
syttyy turvatyynyn tarkoituksellinen
poiskytkentä, kun
etuistuimella on lapsen
turvaistuin selkä
menosuuntaan Osa "Turvatyynyt - lapset matkustajina"
otsikko 4.


Polttoaineen
vähimmäistaso

syttyy, ja
osoitin on
punaisella
alueella Kun merkkivalo syttyy
ensimmäisen kerran,
ajotyylistäsi ja auton
moottoroinnista riippuen
polttonestesäiliössä
on jäljellä noin 8 litraa
polttonestettä.
Lisää ehdottomasti polttonestettä, ettei säiliö pääse
tyhjenemään.
Tämä merkkivalo syttyy aina uudelleen virran
kytkeytyessä niin kauan kuin riittävää määrää
polttonestettä ei ole lisätty.
Polttonestesäiliön tilavuus: noin 60 litraa.
Älä koskaan aja polttonestesäiliötä tyhjäksi, sillä se voi
vaurioittaa pakokaasunpuhdistus- ja ruiskutusjärjestelmiä.
vilkkuu polttoaineen syöttö on
keskeytynyt voimakkaan
törmäyksen johdosta Kytke polttoaineen syöttö uudelleen. Osa
"Polttoaine" otsikko 6.


Puhdistusjärjestelmä
EOBD
vilkkuu tai jää
palamaan järjestelmässä on häiriö Katalysaattori saattaa vahingoittua. Tarkistuta
järjestelmä CITROËN-verkostolla tai valtuutetulla
korjaamolla.


Akun lataus
syttyy toimintahäiriö
latausvirtapiirissä Tarkasta kaapelikengät, ... osa "Akku" otsikko 7.
vilkkuu kytketyt toiminnot
siirtyvät valmiustilaan
(virransäästötila) Osa "Akku" otsikko 7.
jää palamaan,
vaikka tarkastus
on tehty häiriö latausvirtapiirissä,
häiriö suihkutus- tai
sytytysjärjestelmässä Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetulla korjaamolla.

ABS
34
Hallintalaitteet

Merkkivalo

merkkivalo

merkitys

Ratkaisu - toimenpide




Ohjaustehostin

syttyy toimintahäiriö Autossa toimii normaali ohjaus, tehostin ei ole
käytössä. Tarkistuta järjestelmä CITROËN-
verkostolla tai valtuutetulla korjaamolla.


Ovi tai luukku
auki
syttyy ja
näytössä
näkyy viesti ovi tai luukku on suljettu
huonosti Varmista, että kaikki ovet ja luukut on suljettu.



ABS
jää palamaan ABS-järjestelmän
toimintahäiriö Auton normaali jarrujärjestelmä toimii.
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.


ESC
vilkkuu ASR- tai ESC-säätely
käynnissä Järjestelmä optimoi pyörien liikkuvuuden
ja parantaa auton suuntavakautta. Osa
"Ajoturvallisuus" otsikko 4.
jää palamaan toimintahäiriö, esim. liian
alhainen rengaspaine Esim. tarkasta rengaspaineet. Tarkistuta
järjestelmä CITROËN-verkostolla tai valtuutetulla
korjaamolla. (Pyörän anturi, hydrauliyksikkö jne.)
jää palamaan
ja kojelaudassa
olevan
painikkeen
merkkivalo syttyy
kuljettaja on kytkenyt
järjestelmän pois käytöstä Järjestelmän toiminta on kytketty pois käytöstä.
Järjestelmä kytkeytyy automaattisesti uudelleen
päälle, kun ajonopeus ylittää 50 km/h tai
kojelaudassa olevaa painiketta painetaan.

35
VALMIINA AJOON
22


Hallintalaitteet


Merkkivalo

merkkivalo

merkitys

Ratkaisu - toimenpide

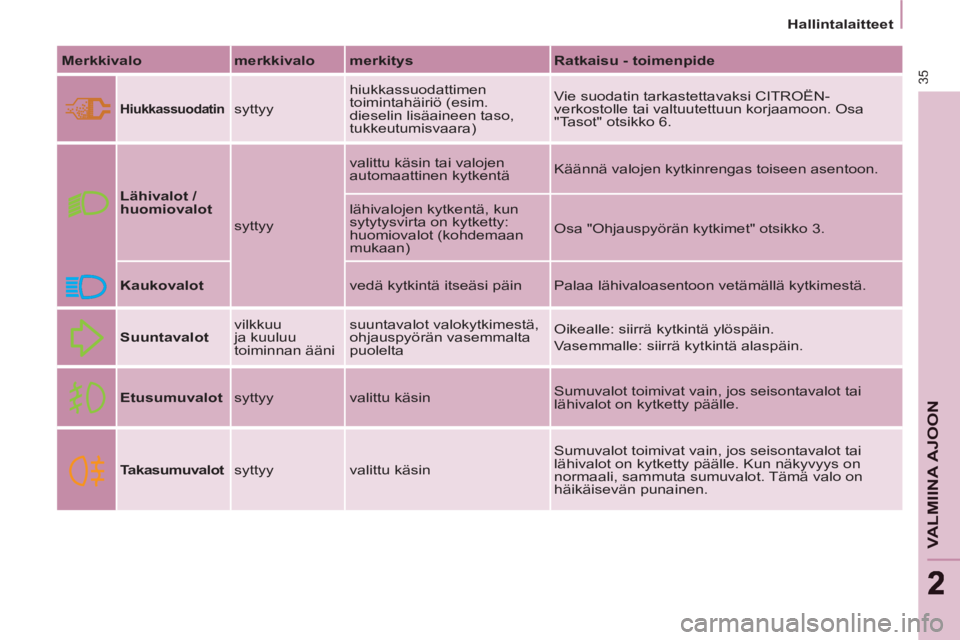

Hiukkassuodatin

syttyy hiukkassuodattimen
toimintahäiriö (esim.
dieselin lisäaineen taso,
tukkeutumisvaara) Vie suodatin tarkastettavaksi CITROËN-
verkostolle tai valtuutettuun korjaamoon. Osa
"Tasot" otsikko 6.



Lähivalot /
huomiovalot

syttyy valittu käsin tai valojen
automaattinen kytkentä Käännä valojen kytkinrengas toiseen asentoon.
lähivalojen kytkentä, kun
sytytysvirta on kytketty:
huomiovalot (kohdemaan
mukaan) Osa "Ohjauspyörän kytkimet" otsikko 3.

Kaukovalot
vedä kytkintä itseäsi päin Palaa lähivaloasentoon vetämällä kytkimestä.



Suuntavalot
vilkkuu
ja kuuluu
toiminnan ääni suuntavalot valokytkimestä,
ohjauspyörän vasemmalta
puolelta Oikealle: siirrä kytkintä ylöspäin.
Vasemmalle: siirrä kytkintä alaspäin.



Etusumuvalot
syttyy valittu käsin Sumuvalot toimivat vain, jos seisontavalot tai
lähivalot on kytketty päälle.


Takasumuvalot

syttyy valittu käsin Sumuvalot toimivat vain, jos seisontavalot tai
lähivalot on kytketty päälle. Kun näkyvyys on
normaali, sammuta sumuvalot. Tämä valo on
häikäisevän punainen.

36
Hallintalaitteet

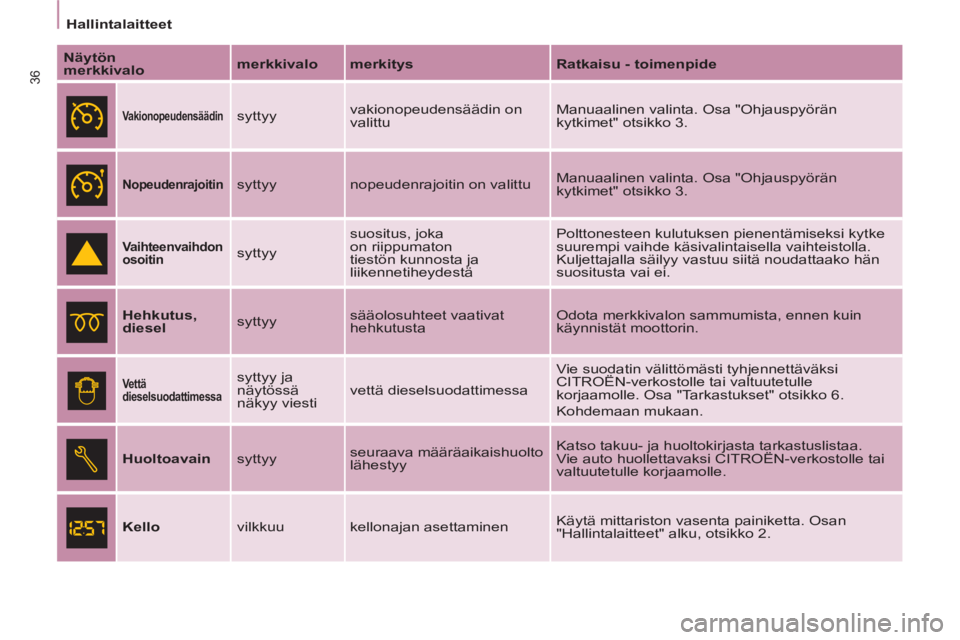

Näytön
merkkivalo

merkkivalo

merkitys

Ratkaisu - toimenpide





Vakionopeudensäädin

syttyy vakionopeudensäädin on
valittu Manuaalinen valinta. Osa "Ohjauspyörän
kytkimet" otsikko 3.



Nopeudenrajoitin

syttyy nopeudenrajoitin on valittu Manuaalinen valinta. Osa "Ohjauspyörän
kytkimet" otsikko 3.


Vaihteenvaihdon
osoitin
syttyy suositus, joka
on riippumaton
tiestön kunnosta ja
liikennetiheydestä Polttonesteen kulutuksen pienentämiseksi kytke
suurempi vaihde käsivalintaisella vaihteistolla.
Kuljettajalla säilyy vastuu siitä noudattaako hän
suositusta vai ei.


Hehkutus,
diesel
syttyy sääolosuhteet vaativat
hehkutusta Odota merkkivalon sammumista, ennen kuin
käynnistät moottorin.


Vettä
dieselsuodattimessa

syttyy ja
näytössä
näkyy viesti vettä dieselsuodattimessa Vie suodatin välittömästi tyhjennettäväksi
CITROËN-verkostolle tai valtuutetulle
korjaamolle. Osa "Tarkastukset" otsikko 6.
Kohdemaan mukaan.




Huoltoavain
syttyy seuraava määräaikaishuolto
lähestyy Katso takuu- ja huoltokirjasta tarkastuslistaa.
Vie auto huollettavaksi CITROËN-verkostolle tai
valtuutetulle korjaamolle.



Kello
vilkkuu kellonajan asettaminen Käytä mittariston vasenta painiketta. Osan
"Hallintalaitteet" alku, otsikko 2.

37
VALMIINA AJOON
22


Hallintalaitteet

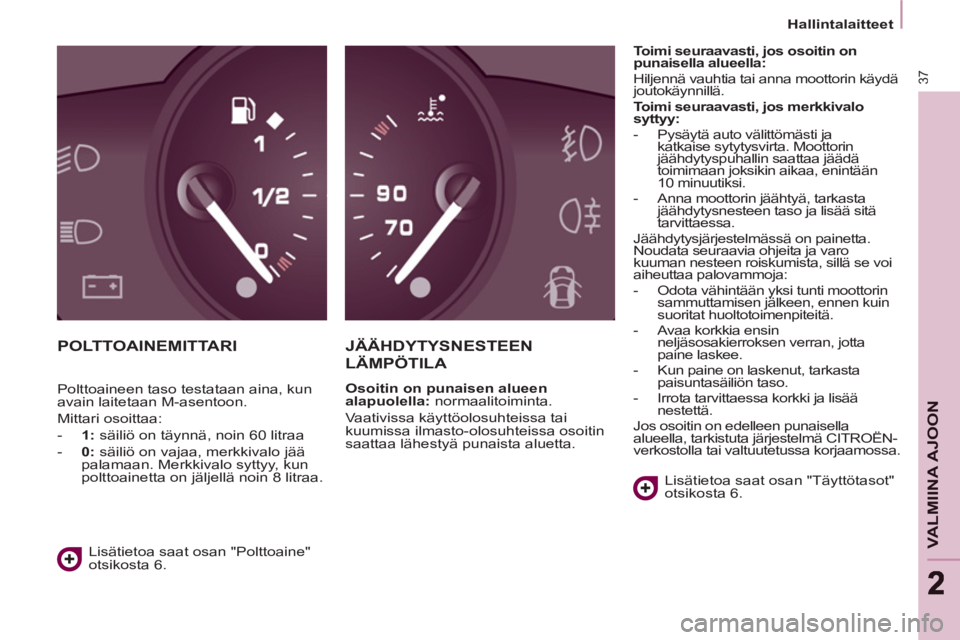

POLTTOAINEMITTARI JÄÄHDYTYSNESTEEN
LÄMPÖTILA


Osoitin on punaisen alueen
alapuolella:
normaalitoiminta.
Vaativissa käyttöolosuhteissa tai
kuumissa ilmasto-olosuhteissa osoitin
saattaa lähestyä punaista aluetta.
Toimi seuraavasti, jos osoitin on
punaisella alueella:
Hiljennä vauhtia tai anna moottorin käydä
joutokäynnillä.

Toimi seuraavasti, jos merkkivalo
syttyy:


- Pysäytä auto välittömästi ja
katkaise sytytysvirta. Moottorin
jäähdytyspuhallin saattaa jäädä
toimimaan joksikin aikaa, enintään
10 minuutiksi.

- Anna moottorin jäähtyä, tarkasta
jäähdytysnesteen taso ja lisää sitä
tarvittaessa.
Jäähdytysjärjestelmässä on painetta.
Noudata seuraavia ohjeita ja varo
kuuman nesteen roiskumista, sillä se voi
aiheuttaa palovammoja:


- Odota vähintään yksi tunti moottorin
sammuttamisen jälkeen, ennen kuin
suoritat huoltotoimenpiteitä.

- Avaa korkkia ensin
neljäsosakierroksen verran, jotta
paine laskee.

- Kun paine on laskenut, tarkasta
paisuntasäiliön taso.

- Irrota tarvittaessa korkki ja lisää
nestettä.
Jos osoitin on edelleen punaisella
alueella, tarkistuta järjestelmä CITROËN-
verkostolla tai valtuutetussa korjaamossa.
Lisätietoa saat osan "Täyttötasot"
otsikosta 6.
Lisätietoa saat osan "Polttoaine"
otsikosta 6. Polttoaineen taso testataan aina, kun
avain laitetaan M-asentoon.
Mittari osoittaa:


- 1:
säiliö on täynnä, noin 60 litraa

- 0:
säiliö on vajaa, merkkivalo jää
palamaan. Merkkivalo syttyy, kun
polttoainetta on jäljellä noin 8 litraa.

38
Hallintalaitteet

Rengasrikko

Merkkivalo STOP syttyy.
Pysäytä auto heti. Älä tee äkillisiä
ohjausliikkeitä äläkä jarruta.
Korjaa vioittunut pyörä tilapäisesti
renkaanpaikkauskompressorilla tai
vaihda tilalle varapyörä.
Vaihda vaurioitunut pyörä ja tarkasta
rengaspaineet mahdollisimman pian.

Toimintahäiriö tai anturia/
antureita ei havaita
Huollon (= service) merkkivalo syttyy.
Kun pyörä on vaihdettu tai tunnistimessa
on toimintahäiriö, järjestelmä ei voi enää
tarkkailla rengaspaineita. Ota yhteyttä
CITROËN-verkostoon tai valtuutettuun
korjaamoon viallisen (viallisten) anturi(e)n
vaihtamiseksi.
Rengaspaineanturilla varustetun pyörän
vaihtotyöt täytyy antaa CITROËN-
verkoston tai valtuutetun korjaamon
tehtäväksi.
Jos pyörän vaihdon yhteydessä vaihdetaan
pyörä, jota järjestelmä ei tunnista (esim.
talvirenkaan asennus), järjestelmä täytyy
alustaa uudelleen, teetä se CITROËN-
verkostolla tai valtuutetulla korjaamolla.

Rengaspaineen tarkkailujärjestelmä
parantaa ajomukavuutta, mutta se ei
korvaa kuljettajan tarkkaavaisuutta ja
vastuuta liikenteessä.


RENGASPAINEEN
TARKKAILUJÄRJESTELMÄ PAKOKAASUNPUHDISTUS
Alhainen rengaspaine

Huollon (= service) merkkivalo syttyy.
Jos ilmoitus johtuu alentuneesta
rengaspaineesta, renkaan
muodonmuutosta ei välttämättä tule
näkyville.
Tarkista rengaspaine mahdollisimman
pian.
Osa "Pyörän vaihtaminen"
otsikko 7.
Jos vahingoittunut pyötä korvataan
pyörällä, jossa ei ole tunnistusanturia
(esim. varapyörä), pyörä lähettää
uudelleen näyttöön em. viestin, joka
ilmoittaa, että kyseistä pyörää ei voida
tarkkailla. Samalla se muistuttaa, että
anturilla varustettu vahingoittunut
pyörä on korjautettava. Paineanturit tarkkailevat rengaspaineita
jatkuvasti ja antavat hälytyksen, jos ne
havaitsevat alentuneen rengaspaineen,
rengasrikon tai rengaspaineita
koskevan toimintahäiriön.
Kaikista havainnoista
ilmoitetaan
merkkiäänellä, kuvalla
ja näyttöön tulevalla
viestillä. EOBD (European On
Board Diagnosis) on
päästöjenvähennysvarusteiden
itsediagnoosijärjestelmä,
joka vastaa mm. seuraavien
aineiden sallituista päästötasoista:


- CO (hiilimonoksidi)

- HC (palamattomat hiilivedyt)

- NOx (typen oksidit) tai
hiukkaset, jotka ennen ja jälkeen
katalysaattoreita asennetut
happianturit tunnistavat.
Kuljettajaa varoitetaan
pakokaasunpuhdistuksen
toimintahäiriöistä siten, että tämä
merkkivalo syttyy mittaristossa.
Katalysaattori saattaa vahingoittua.
Tarkistuta järjestelmä CITROËN-
verkostolla tai valtuutetulla korjaamolla.

Pidä rengaspaineet oikeina

Tarkkailujärjestelmästä huolimatta
auton pyörien (myös varapyörän)
paineet tulee tarkistaa säännöllisesti,
jotta auton dynamiikka säilyisi
optimaalisena ja vältettäisiin renkaiden
ennenaikainen kuluminen etenkin
silloin, kun ajetaan vaativaa ajoa (esim.
raskas peräkuorma, suuri ajonopeus).
Noudattamalla rengaspaineohjeita
pienennät autosi polttonesteen
kulutusta.
Lähellä oleva, samalla taajuudella
toimiva laite saattaa aiheuttaa
tilapäisiä häiriöitä rengaspaineiden
tarkkailujärjestelmässä.
