Page 51 of 268

49
SPREMNI ZA POLAZAK
22
Pokretanje i zaustavljanje
POMOĆ PRI POKRETANJU NA
KOSINI
Ova funkcija, vezana uz ESC, olakšava
pokretanje na kosini, a uključuje se u
sljedećim uvjetima:
- zaustavljeno vozilo, motor u radu,
pritisnuta papučica kočnice,
- nagib ceste mora biti veći od 5%,
- na uzbrdici, mjenjač mora biti u
neutralnom položaju ili u nekoj
brzini, osim u stupnju za vožnju
natrag,
- na nizbrdici, mjenjač mora biti u
položaju za vožnju natrag.
HHC (Hill Holder Control), odnosno
pomoć pri pokretanju na kosini je
oprema koja vožnju čini komfornijom,
ali to nije ni automatsko zaustavljanje
vozila, ni automatska ručna kočnica.
Djelovanje
Uz pritisnutu papučicu kočnice i spojke,
nakon otpuštanja papučice kočnice
sustav vozilo održava zakočeno oko
2 sekunde, bez pritezanja ručne
kočnice.
U fazi pokretanja, funkcija se
automatski isključuje, postupno
smanjujući tlak kočenja. U toj fazi
može se čuti tipičan zvuk mehaničkog
otpuštanja kočnica, što je znak da se
vozilo počinje normalno kretati.
Neispravnost
Pomoć pri pokretanju na kosini
isključuje se u sljedećim situacijama:
- kad je papučica spojke otpuštena,
- kad je ručna kočnica pritegnuta,
- nakon gašenja motora,
- ako se motor sam ugasi.
U slučaju neispravnosti
sustava, pali se ova
kontrolna žaruljica, uz zvučni
signal i poruku na ekranu.
Obratite se mreži CITROËN
ili nekoj stručnoj radionici radi provjere
sustava.
Page 52 of 268

50
Sklopke ispod obruča upravljača
POKAZIVAČI SMJERA
Funkcija "autocesta"
Pritiskom na ručicu prema gore ili
prema dolje, odgovarajući pokazivači
smjera triput će se upaliti.
SKLOPKA SVJETALA
Lijevi
: prema dolje, preko
točke otpora.
Desni
: prema gore, preko
točke otpora.
Prednja i stražnja svjetla
Svjetla se biraju okretanjem prstena A
. Ugašena svjetla
Automatsko paljenje svjetala
Pozicijska svjetla
Kratka svjetla (zelena
žaruljica)
Duga svjetla (plava
žaruljica)
Prebacivanje kratka / duga svjetla
Ručicu povucite do kraja prema sebi.
Neugašena svjetla
Nakon prekida kontakta gase se sva
svjetla, osim kratkog svjetla ako je
uključeno automatsko privremeno
paljenje svjetala.
Za uključivanje svjetala, okrenite
prsten A
u položaj ugašenih svjetala
"0", zatim u željeni položaj.
Nakon otvaranja vrata vozača, zvučni
signal upozorit će vas ako su svjetla
ostala upaljena.
Provjera rada preko žaruljica na
ploči s instrumentima opisana je u
točki 2, poglavlju "Vozačko mjesto".
Pokazivači smjera
Page 53 of 268

51
Sklopke ispod obruča upravljača
ERGONOMIJ
A I KOMFOR
3
DNEVNA SVJETLA S LED DIODAMA
Stražnja svjetla za maglu
(drugi zakret prstena prema
naprijed, narančasta žaruljica). Prednja svjetla za maglu
(prvi zakret prstena prema
naprijed, zelena žaruljica).
Prednja svjetla za maglu i stražnja
svjetla za maglu
Svjetla za maglu pale se okretanjem
prstena B
prema naprijed, a gase se
okretanjem tog prstena prema natrag. Kad
su svjetla uključena, na ploči s instrumentima
upaljena je odgovarajuća žaruljica.
Svjetla za maglu mogu raditi ako su
upaljena pozicijska i kratka svjetla. Ne zaboravite ih ugasiti čim vam
više nisu potrebna.
Funkcija automatskih svjetala gasi
stražnja svjetla za maglu, ali prednja
svjetla za maglu ostaju upaljena.
Prednja i stražnja svjetla za maglu
gase se sa dva zakreta prstena prema
natrag.
Po vedrom vremenu ili po kiši, kako
danju tako i noću, upaljena stražnja
svjetla za maglu zasljepljuju druge
vozače, pa su zabranjena.
Automatsko paljenje svjetala
Po magli ili snijegu, davač
vanjskog svjetla može otkriti
dovoljnu vanjsku svjetlost, tako da
se svjetla neće upaliti automatski.
Po potrebi, ručno upalite kratka
svjetla.
Ne prekrivajte davač vanjskog svjetla
smješten u sredini armaturne ploče.
Podaci koje on daje koriste se za
automatsko paljenje svjetala i za
automatski rad brisača.
Aktiviranje
Okrenite prsten u položaj AUTO
.
Uključivanje funkcije potvrđuje se
porukom na ekranu.
Isključivanje
Okrenite prsten prema naprijed ili
prema natrag. Isključivanje funkcije
potvrđuje se porukom na ekranu.
Funkcija se privremeno isključuje
prilikom ručnog upravljanja svjetlima. Pozicijska i kratka
svjetla pale se
automatski, u slučaju
slabe vanjske svjetlosti
i ako su uključeni
brisači, a gase se čim vanjska svjetlost
postane dovoljna ili nakon isključivanja
brisača.
Ta funkcija nije spojiva s dnevnim
svjetlima.
Nakon pokretanja motora, dnevna
svjetla danju se automatski pale.
Nakon ručnog ili automatskog paljenja
pozicijskih, kratkih ili dugih svjetala,
dnevna svjetla se gase.
Programiranje
U zemljama u kojima dnevna svjetla
nisu obavezna, ta funkcija može se
uključiti ili isključiti u izborniku za
konfi guraciju. Ako se svjetla ne ugase u roku od
trideset minuta, uključit će se štedljiv
način rada, kako se ne bi ispraznio
akumulator (vidi točku 7, poglavlje
"Akumulator"). Uključene funkcije se
isključuju, a žaruljica akumulatora
bljeska.
Pozicijska svjetla ne gase se u
štedljivom načinu rada.
Page 54 of 268

52
Sklopke ispod obruča upravljača
U slučaju neispravnosti
davača vanjskog svjetla
,
svjetla se pale, uz paljenje
žaruljice Service, zvučni
signal i poruku na ekranu.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Privremeno paljenje svjetala
(Follow me home)
Kratka svjetla vozila mogu ostati privremeno
upaljena, nakon prekida kontakta, što će
vam olakšati izlazak i udaljavanje od vozila
na slabije osvijetljenom mjestu.
SVJETLOSNI SNOP FAROVA
Visinu svjetlosnog snopa farova
prilagodite razini opterećenja vozila.
0 - Neopterećeno vozilo.
1 - Djelomično opterećenje.
2 - Prosječno opterećenje.
3 - Maksimalno dozvoljeno
opterećenje.
Ručno aktiviranje
- U roku od jedne minute nakon
prekida kontakta povucite ručicu
svjetala, kao kad dajete svjetlosni
signal.
Svjetla će se ugasiti automatski, nakon
isteka određenog vremena.
Automatsko aktiviranje
Vidi točku 9, poglavlje "Shematski
prikaz ekrana".
Početna prilagodba je 0. Funkcija se uključuje preko
izbornika "Konfi guracija vozila".
Programiranje
Ova funkcija uključuje se i isključuje u
izborniku za konfi guraciju vozila.
Funkcija je normalno uključena.
Isključivanje
Funkcija se isključuje:
- ispod određenog kuta okretanja
obruča upravljača,
- pri brzini većoj od 40 km/h,
- nakon uključivanja stupnja prijenosa
za vožnju natrag,
Uključivanje
Funkcija se uključuje:
- uključivanjem pokazivača smjera,
ili
- iznad određenog kuta okretanja
obruča upravljača.
Uz upaljeno kratko ili dugo svjetlo, ova
funkcija omogućuje da svjetlosni snop
prednjeg svjetla za maglu osvjetljava
unutrašnjost zavoja, kad je brzina
vozila manja od 40 km/h (gradska
vožnja, zavojita cesta, križanja,
manevriranja na parkiralištu...).
Statička rasvjeta u raskrižjima
Putovanja u inozemstvu
Ako se vozilo koristi u nekoj
zemlji u kojoj se promet odvija na
suprotnoj strani u odnosu na zemlju
u kojoj je vozilo prodano, potrebno je
promijeniti podešenost farova kako se
ne bi zasljepljivali vozači iz suprotnog
smjera.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Page 55 of 268

53
Sklopke ispod obruča upravljača
ERGONOMIJ
A I KOMFOR
3
2 Brzo brisanje (jake oborine).
1 Normalno brisanje (umjerena kiša).
I Isprekidano brisanje.
0 Isključeni.
È
Pojedinačno brisanje
(pritisnite prema dolje).
U položaju I
(isprekidanog rada),
učestalost brisanja prilagođava se
brzini vozila.
SKLOPKA BRISAČA
Ručno upravljanje brisačem vjetrobrana
Nakon svakog prekida kontakta duljeg
od jedne minute, ako je sklopka
brisača u položaju 2, 1 ili I, rad brisača
potrebno je ponovo uključiti:
- premjestite sklopku u bilo koji
položaj,
- vratite je u željeni položaj.
Ne prekrivajte davač
kiše smješten u sredini
vjetrobrana, iza retrovizora.
Uključivanje
Pritisnite sklopku prema dolje.
Uključivanje funkcije potvrđuje se
porukom na ekranu.
Isključivanje
Postavite sklopku brisača u položaj I
,
1
ili 2
. Isključivanje funkcije potvrđuje
se porukom na ekranu.
U slučaju neispravnosti automatskog
rada, brisači će raditi isprekidano.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici radi provjere sustava. U položaju AUTO
brisači rade
automatski, a brzina brisanja
prilagođava se jačini oborina.
Za ostale načine rada brisača, osim
AUTO
, vidi opis ručnog upravljanja
brisačima .
Automatski rad brisača potrebno je
ponovo uključiti nakon prekida kontakta
duljeg od jedne minute, kratkim
pritiskom na sklopku prema dolje.
Prilikom pranja vozila u automatskoj
praonici, isključite kontakt kako se
brisači ne bi automatski uključili.
Zimi, prije uključivanja automatskog
rada brisača, preporučuje se da
pričekate potpuno odleđivanje
vjetrobrana.
Automatski rad brisača
Page 56 of 268

54
Sklopke ispod obruča upravljača
Pranje stakla i farova
Povucite sklopku prema sebi; osim
pranja stakla privremeno se uključuju i
brisači.
Pranje farova povezano je s pranjem
stakla. Ono se uključuje ako su
upaljena kratka svjetla.
Za uključivanje pranja stakla
i privremeno brisanje stakla,
okrenite prsten preko prvog
položaja.
Zimi, u slučaju obilnog snijega ili
leda, prvo uključite grijač stražnjeg
stakla. Nakon odleđivanja, uklonite
snijeg ili led s metlice brisača. Tada
možete uključiti brisač stražnjeg stakla. Za dolijevanje tekućine u
spremnik, vidi točku 6, poglavlje
"Razina tekućina".
Poseban položaj brisača
vjetrobrana
Ako u roku od jedne minute nakon
prekida kontakta pomaknete ručicu
brisača u bilo koji položaj, metlice
brisača postavit će se uz stupove
vjetrobrana.
To je položaj zimskog parkiranja,
čišćenja ili zamjene metlica brisača.
Vidi točku 7, poglavlje "Zamjena
metlice brisača".
Kad nakon zahvata brisače želite
postaviti u osnovni položaj, uključite
kontakt i pomaknite ručicu brisača. Brisač se uključuje
okretanjem prstena u prvi
položaj.
Brisač stražnjeg stakla
Pranje stražnjeg stakla
Page 57 of 268

55
Sklopke ispod obruča upravljača
ERGONOMIJ
A I KOMFOR
3

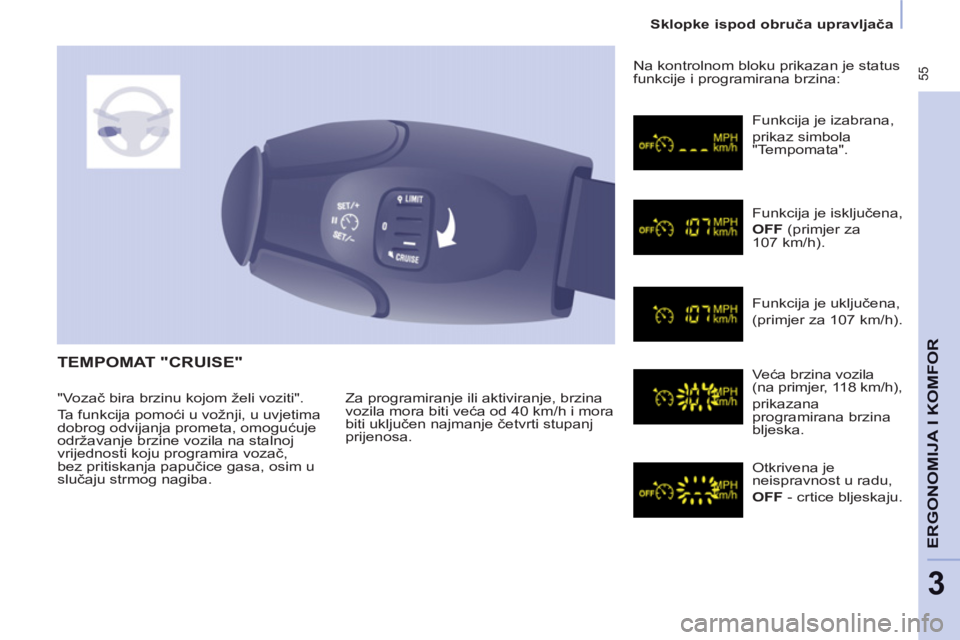

TEMPOMAT "CRUISE"
Za programiranje ili aktiviranje, brzina
vozila mora biti veća od 40 km/h i mora
biti uključen najmanje četvrti stupanj
prijenosa. Na kontrolnom bloku prikazan je status
funkcije i programirana brzina:
Funkcija je izabrana,
prikaz simbola
"Tempomata".
Funkcija je isključena,
OFF
(primjer za
107 km/h).
Funkcija je uključena,
(primjer za 107 km/h).
Veća brzina vozila
(na primjer, 118 km/h),
prikazana
programirana brzina
bljeska.
Otkrivena je
neispravnost u radu,
OFF
- crtice bljeskaju. "Vozač bira brzinu kojom želi voziti".
Ta funkcija pomoći u vožnji, u uvjetima
dobrog odvijanja prometa, omogućuje
održavanje brzine vozila na stalnoj
vrijednosti koju programira vozač,
bez pritiskanja papučice gasa, osim u
slučaju strmog nagiba.
Page 58 of 268

56
Sklopke ispod obruča upravljača
Izbor funkcije
- Okrenite kotačić u položaj
CRUISE
. Funkcija tempomata je
izabrana, ali još nije aktivna, jer nije
programirana putna brzina.
Prvo uključivanje/
programiranje
brzine
- Pritiskom na
papučicu gasa
ubrzajte do željene
brzine.
Privremeno prekoračenje brzine
Za vrijeme rada tempomata uvijek
možete ubrzati
i trenutno voziti
brzinom većom od programirane
Programirana vrijednost tada bljeska.
Nakon otpuštanja papučice gasa,
vozilo će se vratiti na programiranu
brzinu.
Isključivanje (off)
- Pritisnite ovu tipku
ili pritisnite papučicu
kočnice ili spojke.
Ponovno uključivanje
- Ponovo pritisnite ovu tipku.
Vozilo se vraća na posljednju
programiranu brzinu.
Ili ponovite postupak "prvog
uključivanja".
- Pritisnite tipku SET -
ili SET
+
.
Putna brzina tada je memorirana i ona
će se održavati na toj vrijednosti.
Page 59 of 268

57
Sklopke ispod obruča upravljača
ERGONOMIJ
A I KOMFOR
3
Promjena
programirane
brzine
Za memoriranje veće
brzine od prethodne, na
raspolaganju su vam
dvije mogućnosti:
Isključivanje funkcije
Neispravnost u radu
Umjesto programirane brzine
prikazane su tri crtice. Obratite se
mreži CITROËN ili nekoj stručnoj
radionici radi provjere sustava.
Poništavanje programirane
brzine
Nakon zaustavljanja vozila i prekida
kontakta, u sustavu više nije
memorirana nikakva brzina. Bez pritiskanja papučice gasa:
- pritisnite tipku Set +
.
Kratkim pritiskom vrijednost se
povećava za 1 km/h.
Zadržanim pritiskom vrijednost se
povećava u koracima od 5 km/h.
Pritiskanjem papučice gasa:
- prekoračite memoriranu brzinu do
nove željene brzine,
- pritisnite tipku Set +
ili Set -
.
Za memoriranje brzine manje od
prethodne:
- pritisnite tipku Set -
.
Kratkim pritiskom vrijednost se
smanjuje za 1 km/h.
Zadržanim pritiskom vrijednost se
smanjuje u koracima od 5 km/h.
- Okrenite kotačić u položaj 0
ili
prekinite kontakt, nakon čega se
sustav potpuno isključuje.
Primjena u praksi
Budite oprezni kad memoriranu brzinu
mijenjate zadržanim pritiskom, jer se
brzina vozila može naglo povećati ili
smanjiti.
Ne koristite tempomat na skliskoj cesti
ili u gustom prometu.
Na strmoj nizbrdici tempomat
neće moći spriječiti prekoračenje
programirane brzine.
Tempomat nikako ne može
nadomjestiti obavezu poštivanja
ograničenja brzine, kao ni oprez i
odgovornost vozača.
Preporučuje se da noge uvijek držite u
blizini papučica.
Kako bi se izbjeglo svako ometanje
ispod papučica:
- pazite da je dodatni tepih dobro
namješten i pričvršćen na podnicu,
- nikada ne stavljajte više dodatnih
tepiha jedne na druge.
Page 60 of 268

58
Sklopke ispod obruča upravljača
Međutim, programirana brzina može se
prekoračiti pritiskom na papučicu gasa
preko točke otpora. Za nastavak rada
limitatora brzine dovoljno je postupno
otpustiti papučicu gasa i usporiti vozilo
na brzinu manju od programirane.
Limitatorom brzine može se rukovati
uz pokrenut motor, u mirovanju ili u
vožnji
.
Na kontrolnom bloku prikazan je status
funkcije i programirana brzina:
Funkcija je izabrana,
prikaz simbola
"Limitatora brzine".
Funkcija je isključena,
posljednja programirana
brzina - OFF
(primjer za 107 km/h).
Funkcija je uključena,
(primjer za 107 km/h).
Veća brzina vozila,
(primjer za 118 km/h),
prikazana
programirana
vrijednost bljeska.
Otkrivena je
neispravnost u radu,
OFF
- crtice bljeskaju. "Vozač bira brzinu koju ne želi
prekoračiti".
Limitator brzine može se uključiti
uz pokrenut motor, u mirovanju ili u
vožnji. Najmanja brzina koja se može
programirati je 30 km/h.
Brzina vozila ovisi o pritiskanju
papučice gasa do točke otpora, nakon
čega papučica gasa više ne djeluje.
