CITROEN BERLINGO MULTISPACE 2013 Upute Za Rukovanje (in Croatian)

89
ERGONOMIJ
A I KOMFOR
3
Boravak u vozilu

Iznutra

Izvana

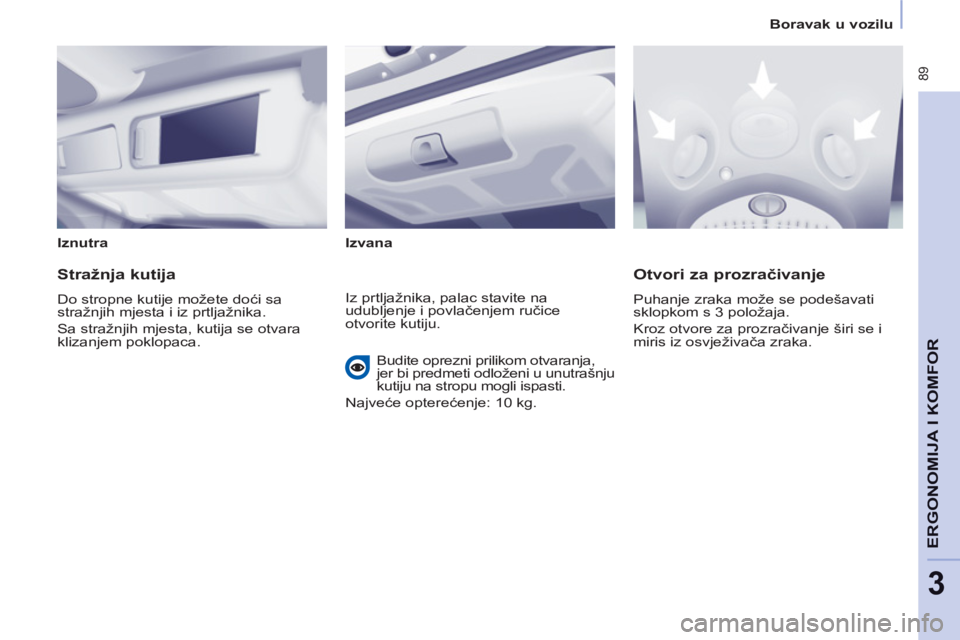

Stražnja kutija

Do stropne kutije možete doći sa
stražnjih mjesta i iz prtljažnika.
Sa stražnjih mjesta, kutija se otvara
klizanjem poklopaca.

Otvori za prozračivanje

Puhanje zraka može se podešavati
sklopkom s 3 položaja.
Kroz otvore za prozračivanje širi se i
miris iz osvježivača zraka. Iz prtljažnika, palac stavite na
udubljenje i povlačenjem ručice
otvorite kutiju.
Budite oprezni prilikom otvaranja,
jer bi predmeti odloženi u unutrašnju
kutiju na stropu mogli ispasti.
Najveće opterećenje: 10 kg.

90


Boravak u vozilu


OSVJEŽIVAČ ZRAKA

Osvježivač zraka omogućuje
raspršivanje mirisa po kabini, kroz
otvore za prozračivanje na stropu.


Podešavanje protoka

Okretanjem kromiranog čepa
raspršivanje mirisa:


- smanjuje se okretanjem ulijevo,

- povećava se okretanjem udesno.
Raspršivanje se prekida okretanjem
kromiranog čepa do kraja ulijevo.


Vađenje mirisnog osvježivača



- Pritisnite čep i okrenite ga ulijevo
za četvrtinu kruga, do krajnjeg
položaja.

- Izvadite mirisni osvježivač.

- Zamijenite uložak.

91
ERGONOMIJ
A I KOMFOR
3
Boravak u vozilu

Zamjena uloška

Zamjenski se dio sastoji od uloška B i
nepropusnog kućišta C .


- Skinite zaštitni fi lm D .

- Glavu uloška B stavite na čep A .

- Okrenite za četvrtinu kruga da
se uložak uglavi u čepu i skinite
kućište.

- Mirisni osvježivač postavite u
njegovo ležište.
Uloške možete mijenjati u svakom
trenutku. Već načeti uložak će zadržati
miris ako ga čuvate u njegovom
originalnom kućištu.
Čep A je neovisna o ulošku.
Ulošci se isporučuju bez čepa A .


Umetanje mirisnog osvježivača

Pri postavljaju, odnosno nakon
zamjene uloška:


- Mirisni osvježivač stavite u njegovo
ležište.

- Okrenite ga za četvrtinu kruga
udesno.



Primjena u praksi

Radi sigurnosti, koristite samo uloške
predviđene za tu namjenu. Ne
rastavljajte mirisne uloške.
Nepropusna kućišta nemojte bacati,
da u njima možete čuvati uloške koje
nećete koristiti.
Nikada ne pokušavajte napuniti uloške
nekim drugim mirisom osim onih koje
preporučuje mreža CITROËN.
Držite ih izvan dohvata djece i životinja.
Pazite da ne dođu u dodir s kožom ili
očima. Ako progutate mirisno sredstvo,
obratite se liječniku i pokažite mu
ambalažu ili naljepnicu proizvoda. Čep A se na strop može pričvrstiti
samo zajedno s uloškom.
Zato uvijek čuvajte čep A i barem
jedan uložak.
Nove uloške možete nabaviti u mreži
CITROËN.

92


Boravak u vozilu








NOSAČI NA KROVU Modutop

Dva uzdužna nosača na krovu
Modutop mogu se skidati. Najveće dopušteno opterećenje
pojedine šipke je 35 kg.
Teret smije biti samo na predviđenim
protukliznim trakama i ne smije izravno
dodirivati ni krov ni stakla krova.
Prijevoz tereta na krovu:



- Otvorite zaštitne poklopce.

- Odvijačem (nalazi se u torbi s
alatom pod desnim sjedalom)
odvrnite 4 vijka.

- Šipke okrenite za 90°, a šuplji
dijelovi trebaju doći naprijed.

- Zavrnite 4 vijka.

- Zatvorite zaštitne poklopce.

- Za učvršćenje tereta koristite samo
prolaze remena A
.

93
ERGONOMI
JA I KOMFOR
3
Boravak u vozilu
VANJSKI KROVNI NOSAČI

Ako postavite poprečne krovne šipke na uzdužne nosače, pogledajte vrijednosti
opterećenja koje navodi proizvođač, s tim da se ne smije prekoračiti masa od 75 kg.

94


Boravak u vozilu


Automatsko paljenje i gašenje
Prednje se stropno svjetlo pali pri
izvlačenju kontaktnog ključa, pri
otključavanju vozila, pri otvaranju
jednih prednjih vrata, kao i kada
lokalizirate vozilo pomoću daljinskog
upravljača.
Gasi se postupno nakon uspostave
kontakta i pri zaključavanju vozila. Na prednjim mjestima: pali
se otvaranjem jednih prednjih
vrata.

Ova svjetla palite i gasite zasebno,
pritiskom na pripadajući prekidač,
kada je u vozilu uspostavljen
kontakt.

Na stražnjim mjestima: pali
se otvaranjem jednih stražnjih
vrata.
Ako vrata ostanu otvorena
dulje od nekoliko minuta,
stropna svjetla se gase.
Stalno ugašeno. Stalno upaljeno uz
uspostavljen kontakt.
Prednje stropno svjetlo

STROPNA SVJETLA



Stražnje stropno svjetlo
Prednja svjetla za čitanje

95
ERGONOMI
JA I KOMFOR
3
Boravak u vozilu
PREKRIVAČ PRTLJAGE (5 MJESTA)


To je kruta ploča koja prekriva
predmete spremljene u prtljažniku.
Vađenje
Prvo je sklopite.
Povucite je prema sebi da se oslobodi
iz utora A i
B .
Podignite je i izvadite.

Postavljanje
Prekrivač prtljage postavite ispred
utora A i
B .
Gurnite ga prema naprijed kako bi se
zatici uglavili u utore.
Rasklopite ga i utaknite u utore C .

Sklapanje
Iz prtljažnika sklopite polovicu ploče,
podizanjem i oslobađanjem iz utora C .

Spremanje (ovisno o izvedbi)
Preklopljen prekrivač prtljage može se
spremiti u naslon stražnjih sjedala.
Držite ga vertikalno i umetnite u bočne
vodilice smještene na pola visine
naslona.
Prvo umetnite šarku, s preklopima
usmjerenim prema gore.

Kruti prekirvač prtljage može poslužiti
kao stolić. Međutim, radi sigurnosti, ne
stavljajte na takav stolić predmete koji
bi pri naglom kočenju ili sudaru mogli
postati opasni projektili.

96


Boravak u vozilu



Utičnica 12 V (najviše 120 W)

Ne pretjerujte u njezinom korištenju,
kako se ne bi ispraznio akumulator.


Zaštitna mreža

Otvorite poklopac na nosaču kuke.
Gornji dio mreže učvrstite u ureze, a
šipku prethodno okrenite za četvrtinu
kruga.
Provjerite da je vrh šipke dobro
uglavljen u metalni dio ležišta.
Remene pričvrstite za predviđena
mjesta na podnici.
Remenima napnite mrežu.


Prsteni za pričvršćenje tereta

Ovi prsteni služe za pričvršćenje tereta
na podnici.

97
ERGONOMIJ
A I KOMFOR
3
Boravak u vozilu
OPREMA U STRAŽNJEMDIJELU (7 MJESTA)


Držač čaša

Svaka tekućina u čaši koja se u vožnji
može proliti predstavlja opasnost.
Budite oprezni.


Utičnica 12 V (najviše 120 W)

Preporučuje se da ne pretjerujete u
njezinom korištenju, kako se ne bi
ispraznio akumulator.


Prsteni za pričvršćenje tereta

Ovi prsteni služe za pričvršćenje tereta
na podnici.
Pričvrsna mjesta sigurnosnih pojasa ne
smiju se koristiti u tu svrhu.
Preporučuje se da osigurate teret
od pomicanja pričvršćivanjem za
prstene na podnici.

98


Boravak u vozilu



Pretinci

Podignite odgovarajući pretinac.
Šupljina blizu praga prtljažnika služi
za spremanje kalema s prekrivačem
prtljage.


Sigurnosni pojasi

Pazite da je pojas središnjeg sjedala
ispravno namotan u njegovom
udubljenju na stropu.
Kako kopče pojasa u 3. redu ne bi
zveckale u vožnji, podignite ih tako da
budu što bliže pričvrsnim mjestima na
stropu.
Prsteni za pričvršćenje kopči pojasa
na obje strane prtljažnika ne smiju se
koristiti za pričvršćenje tereta.
