Vida a bordo
Berlingo-2-VP-papier_es_Chap03_Ergonomie_ed01-2014
99
ERGONOMÍA
Y C
ERGONOMÍA
Y C
ERGONOMÍA
ONFORT
3
Retirada
Desde el maletero, tire del oculta-
equipajes hacia usted para soltarlo de
los montantes laterales.
Acompañe el movimiento del oculta-
equipajes mientras se enrolla.
Retire las pinzas de los tres batientes
de las varillas de los reposacabezas
de la segunda fi la.
Comprima el enrollador hacia la
izquierda para retirarlo del soporte B .
Levántelo y gírelo hacia delante. Recogida
Guárdelo en el compartimento situado
en la entrada del maletero, con los
batientes traseros hacia arriba.
Comprima el toldo hacia la izquierda.
Suéltelo.
Coloque los dos batientes de modo
que no obstaculicen y cierre la tapa.
El enrollador está equipado
con tres batientes que permiten
ocultar el maletero, ya estén los
asientos de la segunda fi la en
posición normal o de confort.
Cada hoja batiente dispone de dos
pinzas que se enganchan a las varillas
de los reposacabezas.

Retrovisores y lunas
Berlingo-2-VP-papier_es_Chap03_Ergonomie_ed01-2014
100

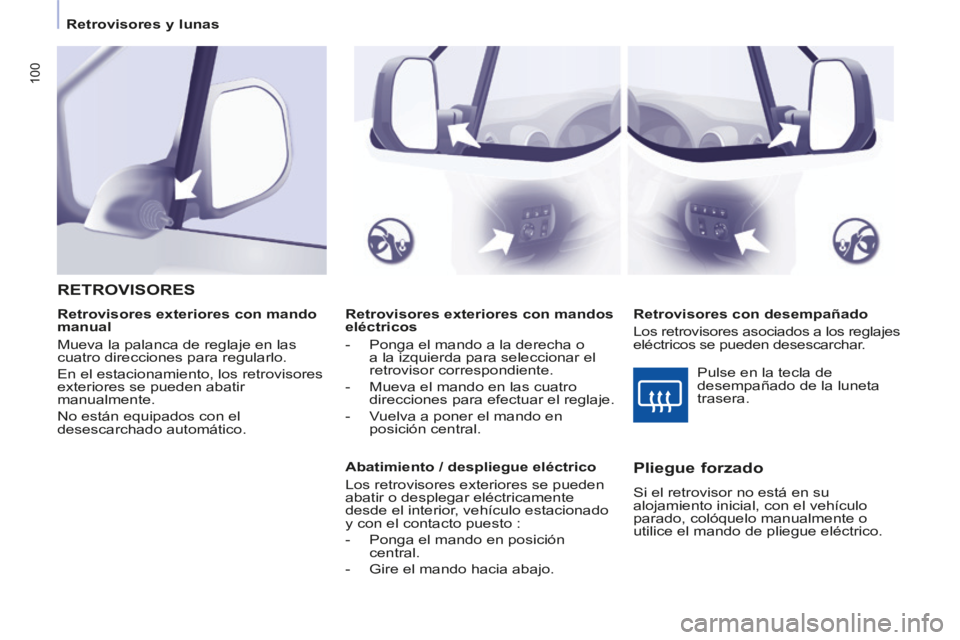

Retrovisores exteriores con mandos
eléctricos
- Ponga el mando a la derecha o a la izquierda para seleccionar el
retrovisor correspondiente.
- Mueva el mando en las cuatro direcciones para efectuar el reglaje.
- Vuelva a poner el mando en posición central.
Abatimiento / despliegue eléctrico
Los retrovisores exteriores se pueden
abatir o desplegar eléctricamente
desde el interior, vehículo estacionado
y con el contacto puesto :
- Ponga el mando en posición central.
- Gire el mando hacia abajo.
RETROVISORES
Retrovisores con desempañado
Los retrovisores asociados a los reglajes
eléctricos se pueden desescarchar.
Retrovisores exteriores con mando
manual
Mueva la palanca de reglaje en las
cuatro direcciones para regularlo.
En el estacionamiento, los retrovisores
exteriores se pueden abatir
manualmente.
No están equipados con el
desescarchado automático.
Pliegue forzado
Si el retrovisor no está en su
alojamiento inicial, con el vehículo
parado, colóquelo manualmente o
utilice el mando de pliegue eléctrico. Pulse en la tecla de
desempañado de la luneta
trasera.

Retrovisores y lunas
Berlingo-2-VP-papier_es_Chap03_Ergonomie_ed01-2014
101
ERGONOMÍA
Y C
ERGONOMÍA
Y C
ERGONOMÍA
ONFORT
3

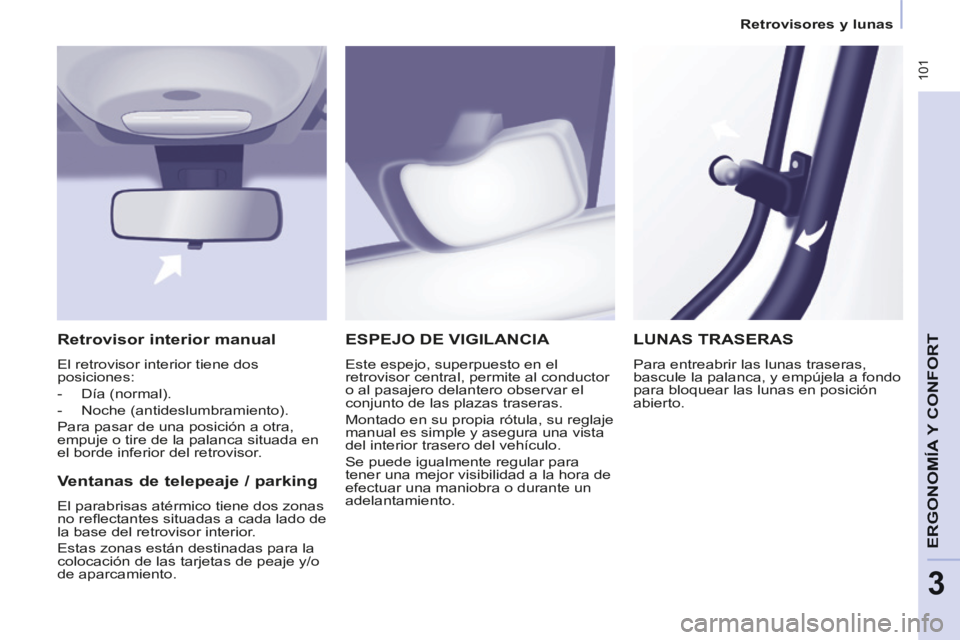

ESPEJO DE VIGILANCIA
Este espejo, superpuesto en el
retrovisor central, permite al conductor
o al pasajero delantero observar el
conjunto de las plazas traseras.
Montado en su propia rótula, su reglaje
manual es simple y asegura una vista
del interior trasero del vehículo.
Se puede igualmente regular para
tener una mejor visibilidad a la hora de
efectuar una maniobra o durante un
adelantamiento.
Ventanas de telepeaje / parking
El parabrisas atérmico tiene dos zonas
no refl ectantes situadas a cada lado de
la base del retrovisor interior.
Estas zonas están destinadas para la
colocación de las tarjetas de peaje y/o
de aparcamiento.
LUNAS TRASERAS
Para entreabrir las lunas traseras,
bascule la palanca, y empújela a fondo
para bloquear las lunas en posición
abierto.
Retrovisor interior manual
El retrovisor interior tiene dos
posiciones:
- Día (normal).
- Noche (antideslumbramiento).
Para pasar de una posición a otra,
empuje o tire de la palanca situada en
el borde inferior del retrovisor.

Retrovisores y lunas
Berlingo-2-VP-papier_es_Chap03_Ergonomie_ed01-2014
102

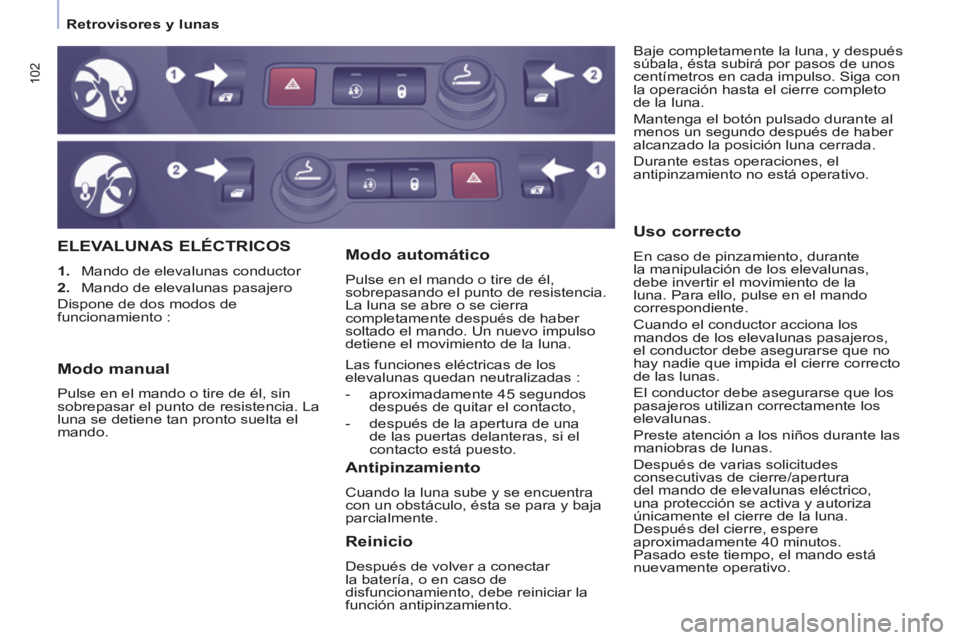

ELEVALUNAS ELÉCTRICOS
1. Mando de elevalunas conductor
2. Mando de elevalunas pasajero
Dispone de dos modos de
funcionamiento : Baje completamente la luna, y después
súbala, ésta subirá por pasos de unos
centímetros en cada impulso. Siga con
la operación hasta el cierre completo
de la luna.
Mantenga el botón pulsado durante al
menos un segundo después de haber
alcanzado la posición luna cerrada.
Durante estas operaciones, el
antipinzamiento no está operativo.
Antipinzamiento
Cuando la luna sube y se encuentra
con un obstáculo, ésta se para y baja
parcialmente.
Modo automático
Pulse en el mando o tire de él,
sobrepasando el punto de resistencia.
La luna se abre o se cierra
completamente después de haber
soltado el mando. Un nuevo impulso
detiene el movimiento de la luna.
Las funciones eléctricas de los
elevalunas quedan neutralizadas :
- aproximadamente 45 segundos
después de quitar el contacto,
- después de la apertura de una de las puertas delanteras, si el
contacto está puesto.
Uso correcto
En caso de pinzamiento, durante
la manipulación de los elevalunas,
debe invertir el movimiento de la
luna. Para ello, pulse en el mando
correspondiente.
Cuando el conductor acciona los
mandos de los elevalunas pasajeros,
el conductor debe asegurarse que no
hay nadie que impida el cierre correcto
de las lunas.
El conductor debe asegurarse que los
pasajeros utilizan correctamente los
elevalunas.
Preste atención a los niños durante las
maniobras de lunas.
Después de varias solicitudes
consecutivas de cierre/apertura
del mando de elevalunas eléctrico,
una protección se activa y autoriza
únicamente el cierre de la luna.
Después del cierre, espere
aproximadamente 40 minutos.
Pasado este tiempo, el mando está
nuevamente operativo.
Modo manual
Pulse en el mando o tire de él, sin
sobrepasar el punto de resistencia. La
luna se detiene tan pronto suelta el
mando.
Reinicio
Después de volver a conectar
la batería, o en caso de
disfuncionamiento, debe reiniciar la
función antipinzamiento.

103
Seguridad en conducción
SEGURIDAD
4
Berlingo-2-VP-papier_es_Chap04_Securite_ed01-2014

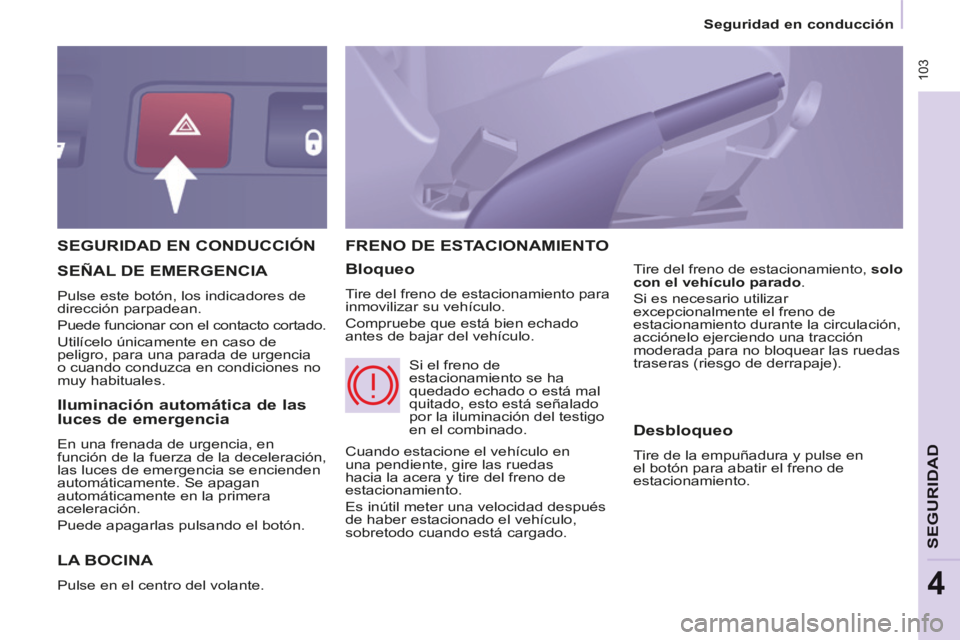

SEGURIDAD EN CONDUCCIÓN
LA BOCINA
Pulse en el centro del volante.
FRENO DE ESTACIONAMIENTO
Bloqueo
Tire del freno de estacionamiento para
inmovilizar su vehículo.
Compruebe que está bien echado
antes de bajar del vehículo. Tire del freno de estacionamiento,
solo
con el vehículo parado .
Si es necesario utilizar
excepcionalmente el freno de
estacionamiento durante la circulación,
acciónelo ejerciendo una tracción
moderada para no bloquear las ruedas
traseras (riesgo de derrapaje).
SEÑAL DE EMERGENCIA
Pulse este botón, los indicadores de
dirección parpadean.
Puede funcionar con el contacto cortado.
Utilícelo únicamente en caso de
peligro, para una parada de urgencia
o cuando conduzca en condiciones no
muy habituales.
Cuando estacione el vehículo en
una pendiente, gire las ruedas
hacia la acera y tire del freno de
estacionamiento.
Es inútil meter una velocidad después
de haber estacionado el vehículo,
sobretodo cuando está cargado. Si el freno de
estacionamiento se ha
quedado echado o está mal
quitado, esto está señalado
por la iluminación del testigo
en el combinado.
Iluminación automática de las
luces de emergencia
En una frenada de urgencia, en
función de la fuerza de la deceleración,
las luces de emergencia se encienden
automáticamente. Se apagan
automáticamente en la primera
aceleración.
Puede apagarlas pulsando el botón. Desbloqueo
Tire de la empuñadura y pulse en
el botón para abatir el freno de
estacionamiento.

104
Ayuda al estacionamiento
Berlingo-2-VP-papier_es_Chap04_Securite_ed01-2014
La ayuda trasera al estacionamiento
sonora y/o gráfi ca consta de cuatro
sensores de proximidad, instalados
en el paragolpes trasero. Detectan
cualquier obstáculo situado en el
campo: persona, vehículo, árbol,
barrera, que se encuentre detrás del
vehículo al maniobrar.
Algunos objetos detectados al inicio
de la maniobra dejarán de detectarse
al fi nal de la misma, debido a zonas
ciegas situadas entre los sensores
y debajo de éstos. Por ejemplo:
piquetes, barreras de obras o borde de
aceras.
Introducción de la marcha atrás
AYUDA TRASERA AL
ESTACIONAMIENTO
Indicaciones en la pantalla
Parada de la ayuda
Introduzca el punto muerto.
Una señal sonora confi rma la
activación del sistema al engranar la
marcha atrás.
La información de proximidad se
indica mediante una señal sonora,
que se hace más rápida a medida que
el vehículo se acerca al obstáculo.
Cuando la distancia "parte trasera
vehículo/obstáculo" es inferior a treinta
centímetros aproximadamente, la
señal sonora se vuelve continua.

105
Ayuda al estacionamiento
SEGURIDAD
4
Berlingo-2-VP-papier_es_Chap04_Securite_ed01-2014
Activación/Neutralización Anomalía de funcionamiento
En caso de anomalía de
funcionamiento, al introducir la marcha
atrás, el diodo del botón se enciende,
acompañado de una señal sonora y
de un mensaje en la pantalla. Consulte
en la red CITROËN o en un taller
cualifi cado.
Uso correcto
Con mal tiempo o en invierno,
asegúrese que los sensores no estén
cubiertos de barro, hielo o nieve.
El sistema se neutralizará
automáticamente en caso de
enganchar un remolque o de montar
un portabicicletas (vehículo equipado
con un enganche de remolque o
portabicicletas recomendado por
CITROËN).
La ayuda al estacionamiento no
sustituye, en ningún caso, la atención
o responsabilidad del conductor.
Puede activar o neutralizar el
sistema pulsando este botón.
La activación y la
neutralización del sistema
se memorizan al parar el
vehículo.

ABS
ABS
106
Seguridad en conducción
Berlingo-2-VP-papier_es_Chap04_Securite_ed01-2014

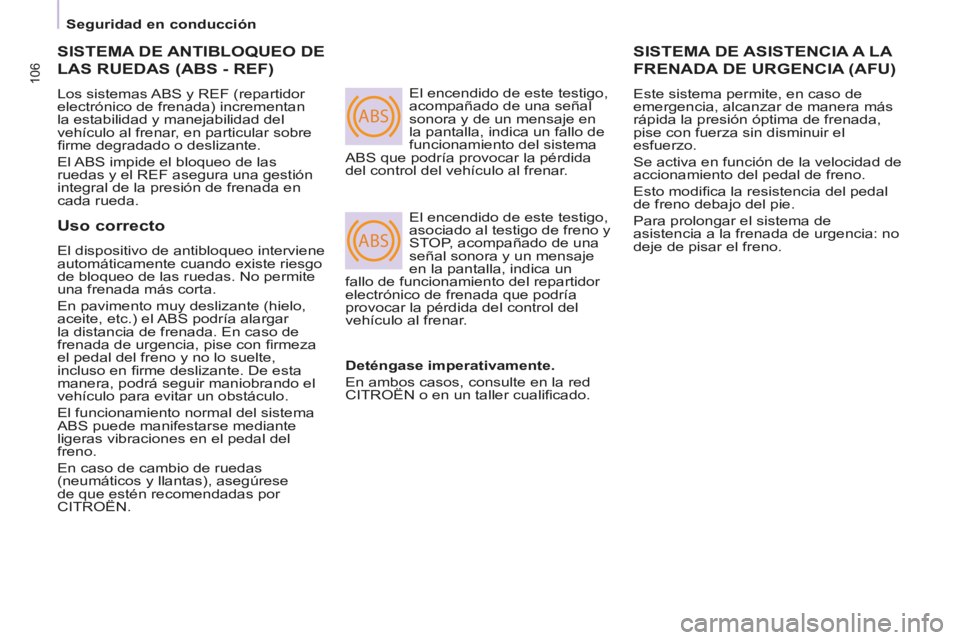

SISTEMA DE ANTIBLOQUEO DE
LAS RUEDAS (ABS - REF)
Los sistemas ABS y REF (repartidor
electrónico de frenada) incrementan
la estabilidad y manejabilidad del
vehículo al frenar, en particular sobre
fi rme degradado o deslizante.
El ABS impide el bloqueo de las
ruedas y el REF asegura una gestión
integral de la presión de frenada en
cada rueda. El encendido de este testigo,
acompañado de una señal
sonora y de un mensaje en
la pantalla, indica un fallo de
funcionamiento del sistema
ABS que podría provocar la pérdida
del control del vehículo al frenar.
El encendido de este testigo,
asociado al testigo de freno y
STOP, acompañado de una
señal sonora y un mensaje
en la pantalla, indica un
fallo de funcionamiento del repartidor
electrónico de frenada que podría
provocar la pérdida del control del
vehículo al frenar.
SISTEMA DE ASISTENCIA A LA
FRENADA DE URGENCIA (AFU)
Este sistema permite, en caso de
emergencia, alcanzar de manera más
rápida la presión óptima de frenada,
pise con fuerza sin disminuir el
esfuerzo.
Se activa en función de la velocidad de
accionamiento del pedal de freno.
Esto modifi ca la resistencia del pedal
de freno debajo del pie.
Para prolongar el sistema de
asistencia a la frenada de urgencia: no
deje de pisar el freno.

Uso correcto
El dispositivo de antibloqueo interviene
automáticamente cuando existe riesgo
de bloqueo de las ruedas. No permite
una frenada más corta.
En pavimento muy deslizante (hielo,
aceite, etc.) el ABS podría alargar
la distancia de frenada. En caso de
frenada de urgencia, pise con fi rmeza
el pedal del freno y no lo suelte,
incluso en fi rme deslizante. De esta
manera, podrá seguir maniobrando el
vehículo para evitar un obstáculo.
El funcionamiento normal del sistema
ABS puede manifestarse mediante
ligeras vibraciones en el pedal del
freno.
En caso de cambio de ruedas
(neumáticos y llantas), asegúrese
de que estén recomendadas por
CITROËN. Deténgase imperativamente .
En ambos casos, consulte en la red
CITROËN o en un taller cualifi cado.

107
Seguridad en conducción
SEGURIDAD
4
Berlingo-2-VP-papier_es_Chap04_Securite_ed01-2014

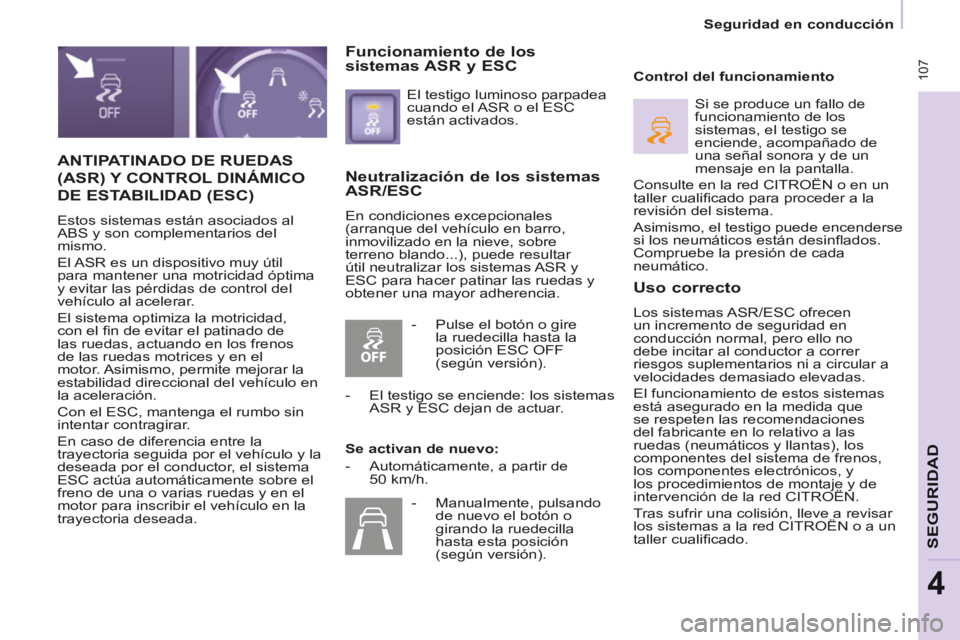

ANTIPATINADO DE RUEDAS
(ASR) Y CONTROL DINÁMICO
DE ESTABILIDAD (ESC)
Estos sistemas están asociados al
ABS y son complementarios del
mismo.
El ASR es un dispositivo muy útil
para mantener una motricidad óptima
y evitar las pérdidas de control del
vehículo al acelerar.
El sistema optimiza la motricidad,
con el fi n de evitar el patinado de
las ruedas, actuando en los frenos
de las ruedas motrices y en el
motor. Asimismo, permite mejorar la
estabilidad direccional del vehículo en
la aceleración.
Con el ESC, mantenga el rumbo sin
intentar contragirar.
En caso de diferencia entre la
trayectoria seguida por el vehículo y la
deseada por el conductor, el sistema
ESC actúa automáticamente sobre el
freno de una o varias ruedas y en el
motor para inscribir el vehículo en la
trayectoria deseada.
Neutralización de los sistemas
ASR/ESC
En condiciones excepcionales
(arranque del vehículo en barro,
inmovilizado en la nieve, sobre
terreno blando...), puede resultar
útil neutralizar los sistemas ASR y
ESC para hacer patinar las ruedas y
obtener una mayor adherencia. Control del funcionamiento
Uso correcto
Los sistemas ASR/ESC ofrecen
un incremento de seguridad en
conducción normal, pero ello no
debe incitar al conductor a correr
riesgos suplementarios ni a circular a
velocidades demasiado elevadas.
El funcionamiento de estos sistemas
está asegurado en la medida que
se respeten las recomendaciones
del fabricante en lo relativo a las
ruedas (neumáticos y llantas), los
componentes del sistema de frenos,
los componentes electrónicos, y
los procedimientos de montaje y de
intervención de la red CITROËN.
Tras sufrir una colisión, lleve a revisar
los sistemas a la red CITROËN o a un
taller cualifi cado.
Funcionamiento de los
sistemas ASR y ESC
El testigo luminoso parpadea
cuando el ASR o el ESC
están activados.
Se activan de nuevo:
- Automáticamente, a partir de 50 km/h. Si se produce un fallo de
funcionamiento de los
sistemas, el testigo se
enciende, acompañado de
una señal sonora y de un
mensaje en la pantalla.
Consulte en la red CITROËN o en un
taller cualifi cado para proceder a la
revisión del sistema.
Asimismo, el testigo puede encenderse
si los neumáticos están desinfl ados.
Compruebe la presión de cada
neumático.
- Pulse el botón o gire la ruedecilla hasta la
posición ESC OFF
(según versión).
- El testigo se enciende: los sistemas ASR y ESC dejan de actuar.
- Manualmente, pulsando de nuevo el botón o
girando la ruedecilla
hasta esta posición
(según versión).

108
Seguridad en conducción
Berlingo-2-VP-papier_es_Chap04_Securite_ed01-2014

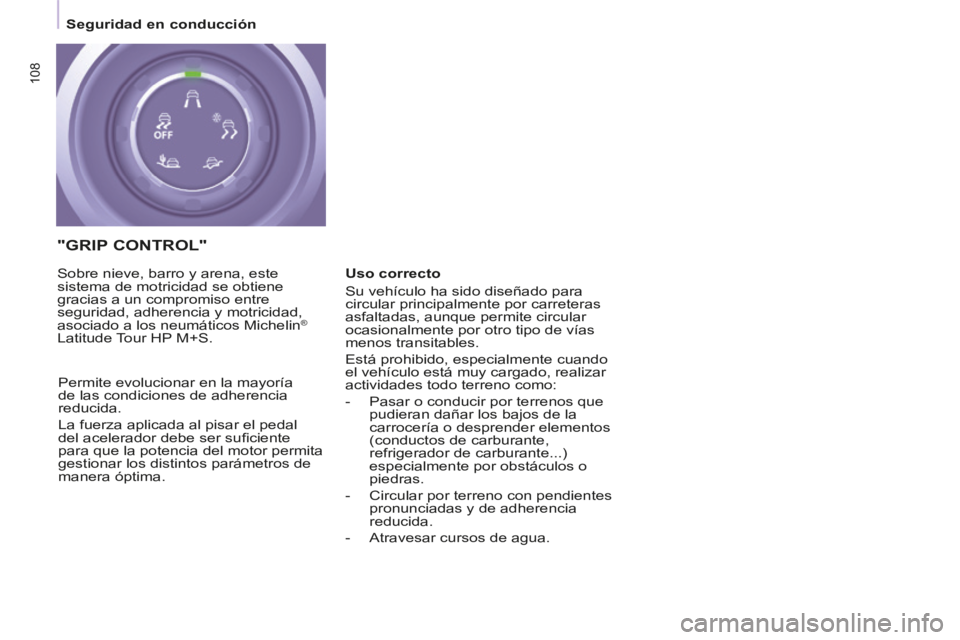

"GRIP CONTROL"
Uso correcto
Su vehículo ha sido diseñado para
circular principalmente por carreteras
asfaltadas, aunque permite circular
ocasionalmente por otro tipo de vías
menos transitables.
Está prohibido, especialmente cuando
el vehículo está muy cargado, realizar
actividades todo terreno como:
- Pasar o conducir por terrenos que pudieran dañar los bajos de la
carrocería o desprender elementos
(conductos de carburante,
refrigerador de carburante...)
especialmente por obstáculos o
piedras.
- Circular por terreno con pendientes pronunciadas y de adherencia
reducida.
- Atravesar cursos de agua.
Sobre nieve, barro y arena, este
sistema de motricidad se obtiene
gracias a un compromiso entre
seguridad, adherencia y motricidad,
asociado a los neumáticos Michelin
®
Latitude Tour HP M+S.
Permite evolucionar en la mayoría
de las condiciones de adherencia
reducida.
La fuerza aplicada al pisar el pedal
del acelerador debe ser sufi ciente
para que la potencia del motor permita
gestionar los distintos parámetros de
manera óptima.
