CITROEN BERLINGO MULTISPACE 2015 Betriebsanleitungen (in German)

179
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015
AUSTAUSCH DER GLÜHLAMPEN
Typ A
Glühlampe ganz aus Glas:
vorsichtig ziehen, da sie
unter Druck eingesetzt ist.
Typ C
Halogenlampe: Sperrfeder
aus der Halterung lösen. Typ B
Glühlampe mit
Bajonettverschluss: auf
die Glühlampe drücken
und dann entgegen dem
Uhrzeigersinn drehen.
Lampentypen
In Ihrem Fahrzeug sind verschiedene
Typen von Glühlampen eingebaut. Um sie
auszubauen:
Typ D
Leuchtdiode (LED): zum
a
ustausch des t
agfahrlichts,
wenden Sie sich an das
C

it ROË n -Händlernetz
oder eine qualifizierte
Fachwerkstatt.
sCHnellHilFe
8
austausch der glühlampen

180
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015
2. Standlicht
T yp A, W5W - 5W
-

Entfernen Sie die
Abdeckung, indem Sie
an der weichen Gummilasche ziehen.
-

Ziehen
s ie die unter d ruck eingesetzte
Lampenfassung heraus, indem Sie am
Steckverbinder ziehen.
-

W
echseln Sie die Glühlampe aus.
-

Überprüfen
s ie, dass die
a
bdeckung
überall sauber anliegt, um ihre
Dichtigkeit zu gewährleisten.

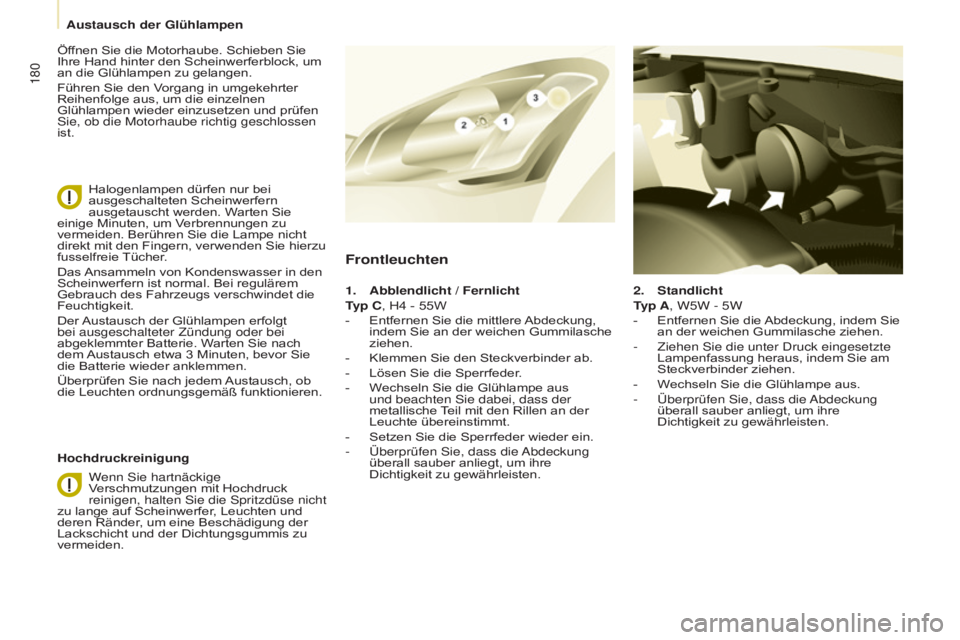

Frontleuchten
1. Abblendlicht / Fernlicht
T yp C, H4 - 55W
-

Entfernen Sie die mittlere
Abdeckung,
indem Sie an der weichen Gummilasche
ziehen.
-

Klemmen Sie den Steckverbinder ab.
-


Lösen Sie die Sperrfeder
.
-

W
echseln Sie die Glühlampe aus
und beachten
s ie dabei, dass der
metallische Teil mit den Rillen an der
Leuchte übereinstimmt.
-

Setzen Sie die Sperrfeder wieder ein.
-


Überprüfen
s ie, dass die
a
bdeckung
überall sauber anliegt, um ihre
Dichtigkeit zu gewährleisten.
Hochdruckreinigung Öffnen Sie die Motorhaube. Schieben Sie
Ihre Hand hinter den Scheinwerferblock, um
an die Glühlampen zu gelangen.
Führen Sie den Vorgang in umgekehrter
Reihenfolge aus, um die einzelnen
Glühlampen wieder einzusetzen und prüfen
s

ie, ob die Motorhaube richtig geschlossen
ist.
Halogenlampen dürfen nur bei
ausgeschalteten Scheinwerfern
ausgetauscht werden. Warten Sie
einige Minuten, um Verbrennungen zu
vermeiden. Berühren Sie die Lampe nicht
direkt mit den Fingern, verwenden Sie hierzu
fusselfreie Tücher.
Das Ansammeln von Kondenswasser in den
Scheinwerfern ist normal. Bei regulärem
Gebrauch des Fahrzeugs verschwindet die
Feuchtigkeit.
Der Austausch der Glühlampen erfolgt
bei ausgeschalteter Zündung oder bei
abgeklemmter Batterie. Warten Sie nach
dem Austausch etwa 3

Minuten, bevor Sie
die Batterie wieder anklemmen.
Überprüfen Sie nach jedem Austausch, ob
die Leuchten ordnungsgemäß funktionieren.
Wenn
s
ie hartnäckige
Verschmutzungen mit Hochdruck
reinigen, halten
s
ie die
s
pritzdüse nicht
zu lange auf Scheinwerfer, Leuchten und
deren Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis zu
vermeiden.
austausch der glühlampen

181
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015

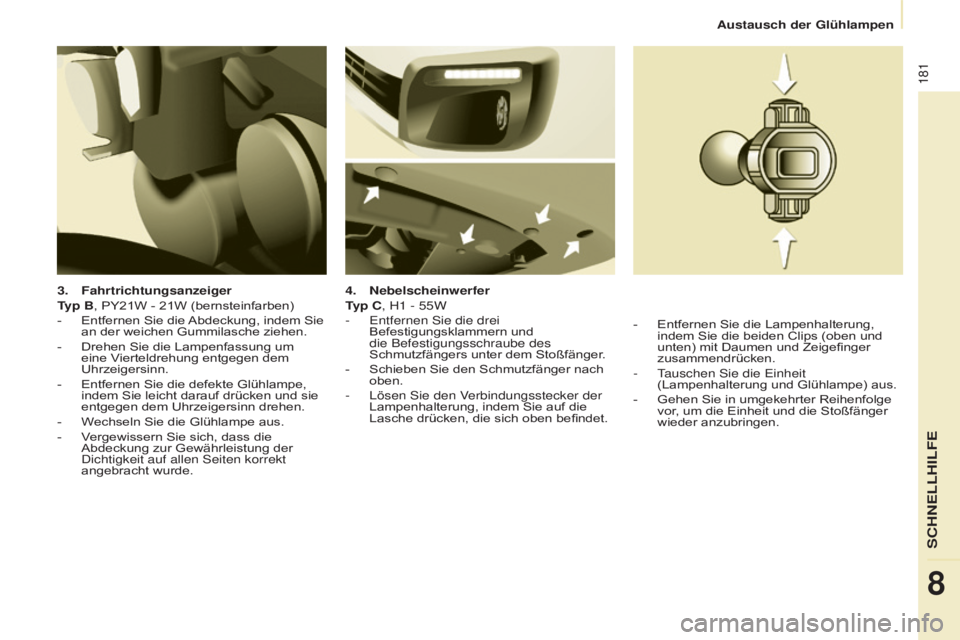

3. Fahrtrichtungsanzeiger
T yp B, PY21W - 21W (bernsteinfarben)
-

Entfernen Sie die
Abdeckung, indem Sie
an der weichen Gummilasche ziehen.
-

Drehen Sie die Lampenfassung um
eine V

ierteldrehung entgegen dem
Uhrzeigersinn.
-

Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.
-


W
echseln Sie die Glühlampe aus.
-

V
ergewissern Sie sich, dass die
Abdeckung zur Gewährleistung der
d

ichtigkeit auf allen s eiten korrekt
angebracht wurde. 4.
Nebelscheinwerfer
Typ C, H1 - 55W
-
e ntfernen s ie die drei
Befestigungsklammern und
die Befestigungsschraube des
Schmutzfängers unter dem Stoßfänger.
-

Schieben Sie den Schmutzfänger nach
oben.
-

l ösen s ie den Verbindungsstecker der
Lampenhalterung, indem Sie auf die
Lasche drücken, die sich oben befindet. -

Entfernen Sie die Lampenhalterung,
indem Sie die beiden Clips (oben und
unten) mit Daumen und Zeigefinger
zusammendrücken.
-

t
auschen
s ie die e inheit
(Lampenhalterung und Glühlampe) aus.
-

Gehen Sie in umgekehrter Reihenfolge
vor

, um die Einheit und die Stoßfänger
wieder anzubringen.
sCHnellHilFe
8
austausch der glühlampen

182
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015

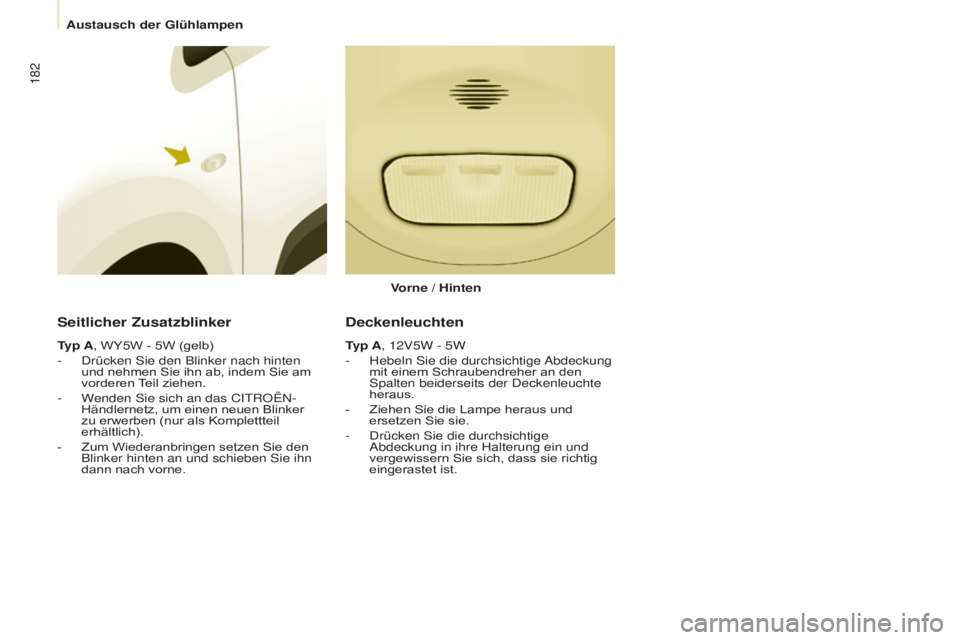

Seitlicher Zusatzblinker
Typ A, WY5W - 5W (gelb)
- d rücken s ie den Blinker nach hinten
und nehmen Sie ihn ab, indem Sie am
vorderen Teil ziehen.
-

W
enden s ie sich an das C it ROË n -
Händlernetz, um einen neuen Blinker
zu erwerben (nur als Komplettteil
erhältlich).
-

Zum Wiederanbringen setzen Sie den
Blinker hinten an und schieben

s ie ihn
dann nach vorne.
Deckenleuchten
Typ A, 12V5W - 5W
-
Hebeln s ie die durchsichtige a bdeckung
mit einem Schraubendreher an den
s

palten beiderseits der d eckenleuchte
heraus.
-

Ziehen Sie die Lampe heraus und
ersetzen Sie sie.
-

d rücken s ie die durchsichtige
a

bdeckung in ihre Halterung ein und
vergewissern Sie sich, dass sie richtig
eingerastet ist. Vorne / Hinten
austausch der glühlampen

183
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015

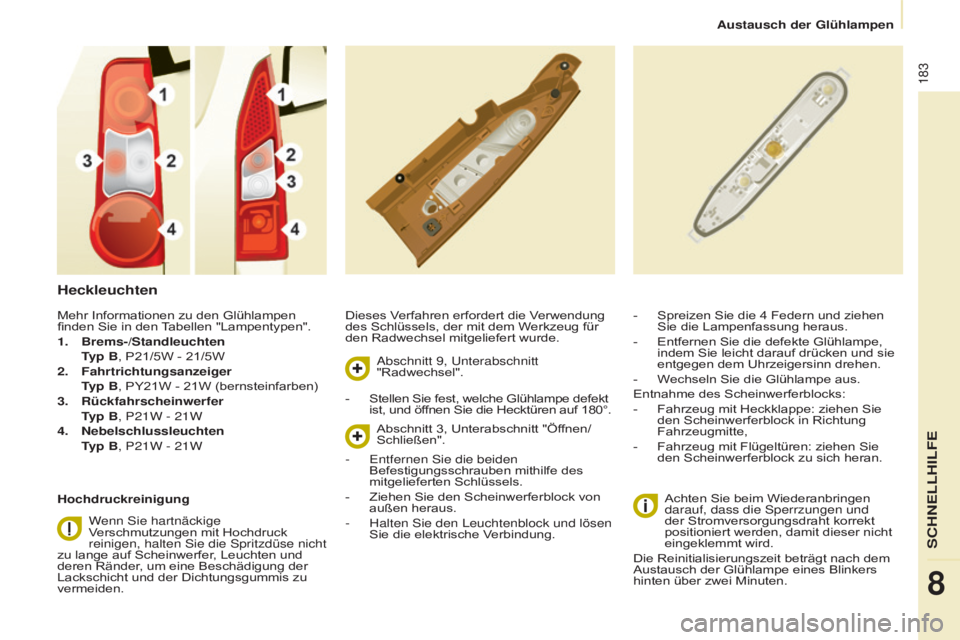

Heckleuchten
Dieses Verfahren erfordert die Verwendung
des Schlüssels, der mit dem Werkzeug für
den Radwechsel mitgeliefert wurde.
Achten Sie beim Wiederanbringen
darauf, dass die
s perrzungen und
der Stromversorgungsdraht korrekt
positioniert werden, damit dieser nicht
eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach dem
Austausch der Glühlampe eines Blinkers
hinten über zwei Minuten. - Spreizen Sie die 4 Federn und ziehen
Sie die Lampenfassung heraus.
-

Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.
-


W
echseln Sie die Glühlampe aus.
Entnahme des Scheinwerferblocks:
-

Fahrzeug mit Heckklappe: ziehen Sie
den Scheinwerferblock in Richtung
Fahrzeugmitte,
-


Fahrzeug mit Flügeltüren: ziehen Sie
den Scheinwerferblock zu sich heran.
Mehr Informationen zu den Glühlampen
finden Sie in den

Tabellen "Lampentypen".
1.

Brems-/Standleuchten


T

yp B, P21/5W - 21/5W
2.

Fahrtrichtungsanzeiger


T

yp B, PY21W - 21W (bernsteinfarben)
3.

Rückfahrscheinwerfer


T

yp B, P21W - 21W
4.

Nebelschlussleuchten


T

yp B, P21W - 21W
Hochdruckreinigung Wenn
s
ie hartnäckige
Verschmutzungen mit Hochdruck
reinigen, halten
s
ie die
s
pritzdüse nicht
zu lange auf Scheinwerfer, Leuchten und
deren Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis zu
vermeiden.
a

bschnitt 9, u nterabschnitt
"Radwechsel".
-

Stellen Sie fest, welche Glühlampe defekt

ist, und öffnen Sie die Hecktüren auf 180°.
Abschnitt 3, Unterabschnitt "Öffnen/
Schließen".
-
e ntfernen s ie die beiden
Befestigungsschrauben mithilfe des
mitgelieferten Schlüssels.
-

Ziehen Sie den Scheinwerferblock von
außen heraus.
-


Halten
s ie den l euchtenblock und lösen
Sie die elektrische Verbindung.
sCHnellHilFe
8
austausch der glühlampen

184
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015

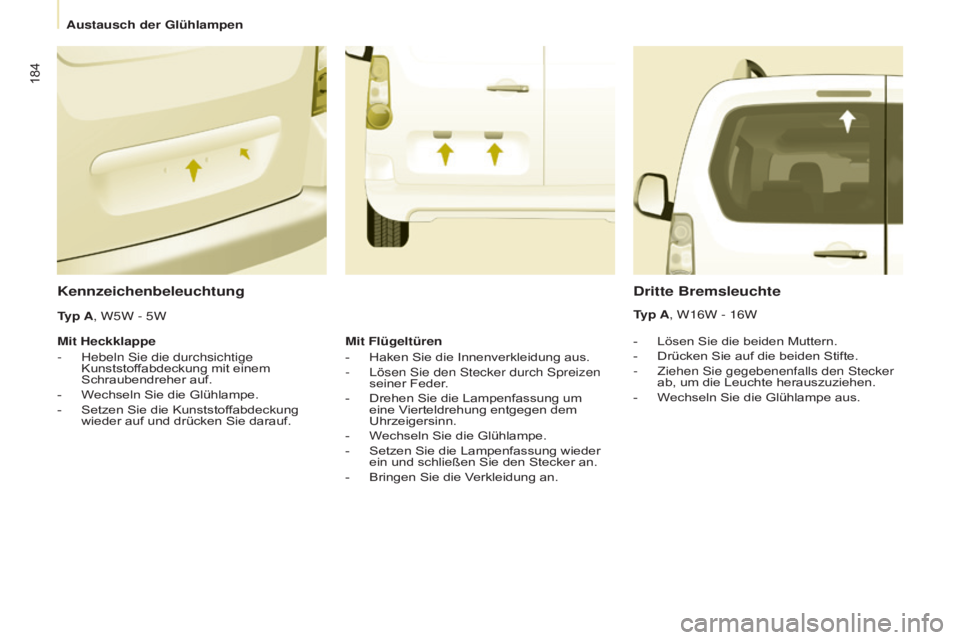

Kennzeichenbeleuchtung
- Lösen Sie die beiden Muttern.
- Drücken Sie auf die beiden Stifte.
-

Ziehen
s ie gegebenenfalls den s tecker
ab, um die Leuchte herauszuziehen.
-

W
echseln Sie die Glühlampe aus.
Dritte Bremsleuchte
Typ A, W16W - 16W
Typ A, W5W - 5W
Mit Heckklappe
-

Hebeln

s
ie die durchsichtige
Kunststoffabdeckung mit einem
Schraubendreher auf.
-

W

echseln Sie die Glühlampe.
-

Setzen Sie die Kunststof

fabdeckung
wieder auf und drücken Sie darauf. Mit Flügeltüren
-

Haken Sie die Innenverkleidung aus.
-

l
ösen
s
ie den
s
tecker durch
s
preizen
seiner Feder.
-

Drehen Sie die Lampenfassung um
eine V

ierteldrehung entgegen dem
Uhrzeigersinn.
-

W

echseln Sie die Glühlampe.
-

Setzen Sie die Lampenfassung wieder
ein und schließen Sie den Stecker an.
-


Bringen Sie die V

erkleidung an.
austausch der glühlampen

185
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015

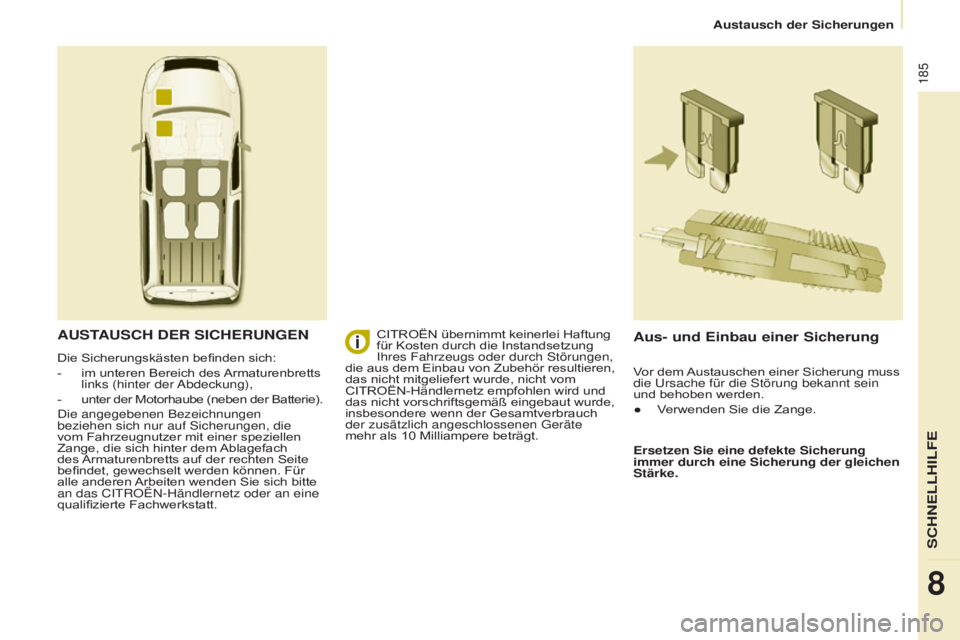

AUSTAUSCH DER SICHERUNGEN
Die Sicherungskästen befinden sich:
- im unteren Bereich des Armaturenbretts
links (hinter der
a

bdeckung),
-

unter der Motorhaube (neben der Batterie).d

ie angegebenen Bezeichnungen
beziehen sich nur auf
s icherungen, die
vom Fahrzeugnutzer mit einer speziellen
Zange, die sich hinter dem Ablagefach
des Armaturenbretts auf der rechten Seite
befindet, gewechselt werden können. Für
alle anderen Arbeiten wenden Sie sich bitte
an das C
it ROË n -Händlernetz oder an eine
qualifizierte Fachwerkstatt.
Aus- und Einbau einer Sicherung
Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der gleichen
Stärke.
CITROËN übernimmt keinerlei Haftung
für Kosten durch die Instandsetzung
i

hres Fahrzeugs oder durch
s
törungen,
die aus dem Einbau von Zubehör resultieren,
das nicht mitgeliefert wurde, nicht vom
CITROËN-Händlernetz empfohlen wird und
das nicht vorschriftsgemäß eingebaut wurde,
insbesondere wenn der Gesamtverbrauch
der zusätzlich angeschlossenen
g
eräte
mehr als 10

Milliampere beträgt. Vor dem Austauschen einer Sicherung muss
die u rsache für die s törung bekannt sein
und behoben werden.
●
V
erwenden Sie die Zange.
sCHnellHilFe
8
austausch der sicherungen

186
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015

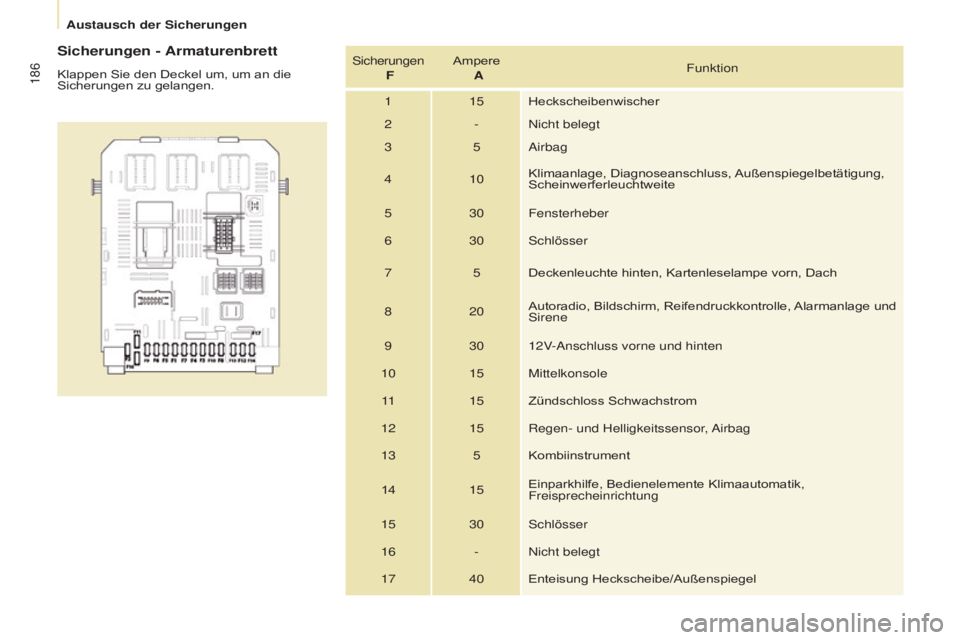

Sicherungen - Armaturenbrett
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.sicherungen
F Ampere
A Funktion
1 15Heckscheibenwischer
2 -
n

icht belegt
3 5
a

irbag
4 10Klimaanlage, Diagnoseanschluss, Außenspiegelbetätigung,
Scheinwerferleuchtweite
5 30 Fensterheber
6 30
s

chlösser
7 5Deckenleuchte hinten, Kartenleselampe vorn, Dach
8 20Autoradio, Bildschirm, Reifendruckkontrolle, Alarmanlage und
s

irene
9 30 12V-
a nschluss vorne und hinten
10 15 Mittelkonsole
11 15Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor,
a

irbag
13 5Kombiinstrument
14 15Einparkhilfe, Bedienelemente Klimaautomatik,
Freisprecheinrichtung
15 30
s

chlösser
16 -
n

icht belegt
17 40 Enteisung Heckscheibe/Außenspiegel
austausch der sicherungen

187
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015

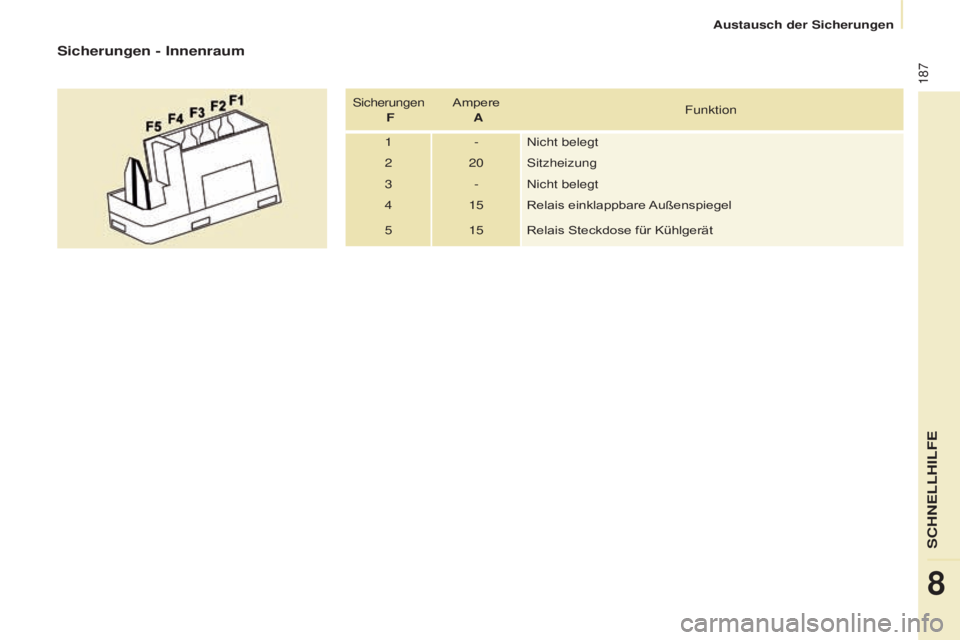

Sicherungen - Innenraum
sicherungen F Ampere
A Funktion
1 -
n

icht belegt
2 20
s

itzheizung
3 -
n

icht belegt
4 15Relais einklappbare Außenspiegel
5 15Relais Steckdose für Kühlgerät
sCHnellHilFe
8
austausch der sicherungen

188
Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_de_Chap08_aide-rapide_ed01-2015

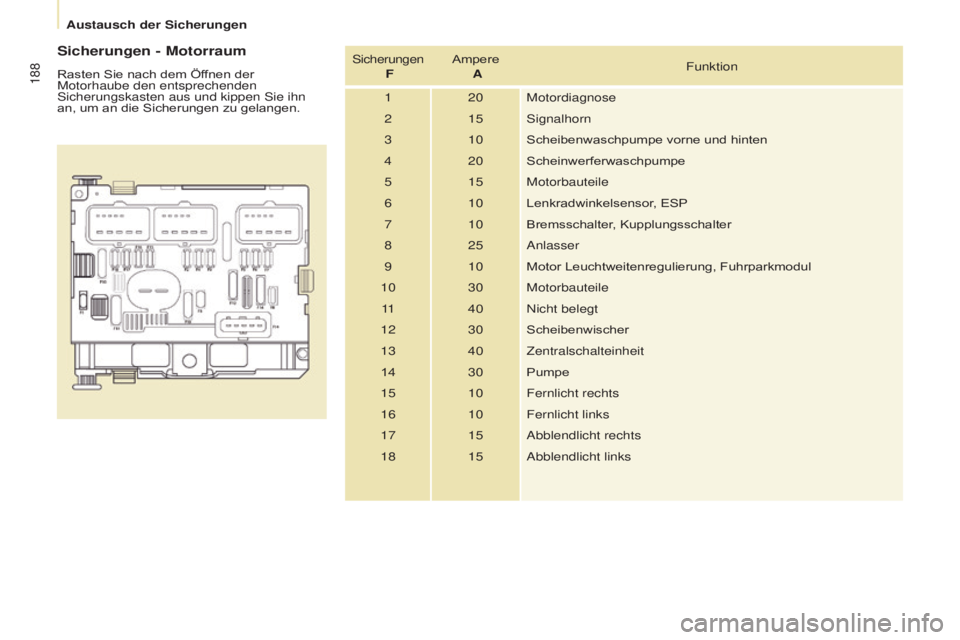

Sicherungen - Motorraum
Rasten Sie nach dem Öffnen der
Motorhaube den entsprechenden
s
icherungskasten aus und kippen s ie ihn
an, um an die Sicherungen zu gelangen.s icherungen
F Ampere
A Funktion
1 20 Motordiagnose
2 15
s

ignalhorn
3 10Scheibenwaschpumpe vorne und hinten
4 20Scheinwerferwaschpumpe
5 15 Motorbauteile
6 10Lenkradwinkelsensor, ESP
7 10Bremsschalter, Kupplungsschalter
8 25
a

nlasser
9 10Motor Leuchtweitenregulierung, Fuhrparkmodul
10 30 Motorbauteile
11 40
n

icht belegt
12 30Scheibenwischer
13 40Zentralschalteinheit
14 30Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15
a

bblendlicht rechts
18 15
a

bblendlicht links
austausch der sicherungen
