CITROEN BERLINGO MULTISPACE 2015 Omistajan Käsikirjat (in Finnish)

99
Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015

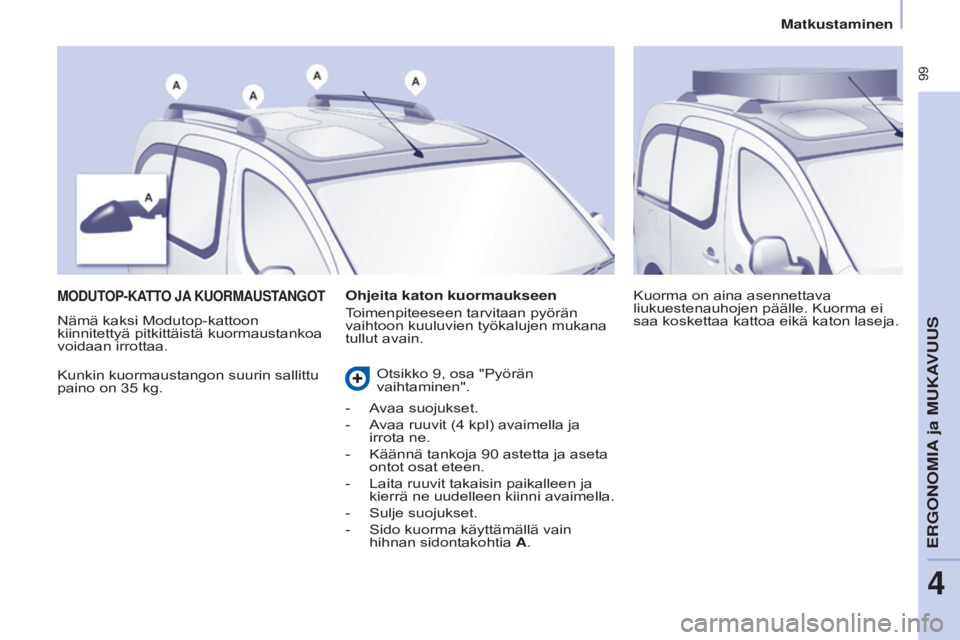

MOdUTOP-KATTO JA KUORMAUSTANGOT
Kunkin kuormaustangon suurin sallittu
paino on 35
kg. Kuorma on aina asennettava
liukuestenauhojen päälle. Kuorma ei
saa koskettaa kattoa eikä katon laseja.
Ohjeita katon kuormaukseen
Toimenpiteeseen tarvitaan pyörän
vaihtoon kuuluvien työkalujen mukana
tullut avain.
Nämä kaksi Modutop-kattoon
kiinnitettyä pitkittäistä kuormaustankoa
voidaan irrottaa.
Otsikko 9, osa "Pyörän
vaihtaminen".
-

A
vaa suojukset.
-

A
vaa ruuvit (4 kpl) avaimella ja
irrota ne.
-

Käännä tankoja 90
astetta ja aseta
ontot osat eteen.
-

Laita ruuvit takaisin paikalleen ja
kierrä ne uudelleen kiinni avaimella.
-


Sulje suojukset.
-


Sido kuorma käyttämällä vain
hihnan sidontakohtia

A.
ERGONOMIA ja MUKAVUUS
4
Matkustaminen

100
Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015

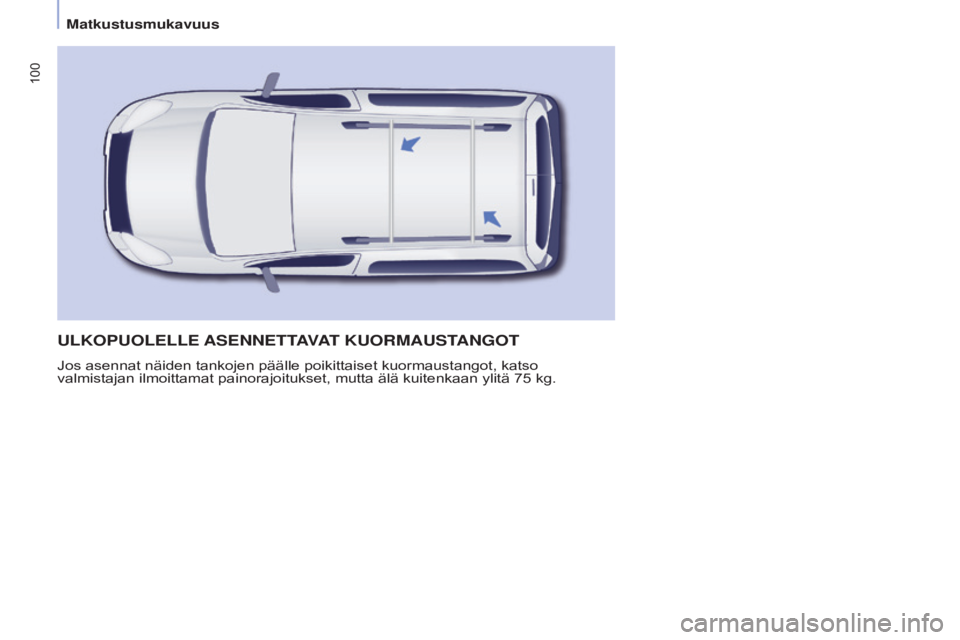

ULKOPUOLELLE ASENNETTAVAT KUORMAUSTANGOT
Jos asennat näiden tankojen päälle poikittaiset kuormaustangot, katso
valmistajan ilmoittamat painorajoitukset, mutta älä kuitenkaan ylitä 75
kg.
Matkustusmukavuus

101
Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015

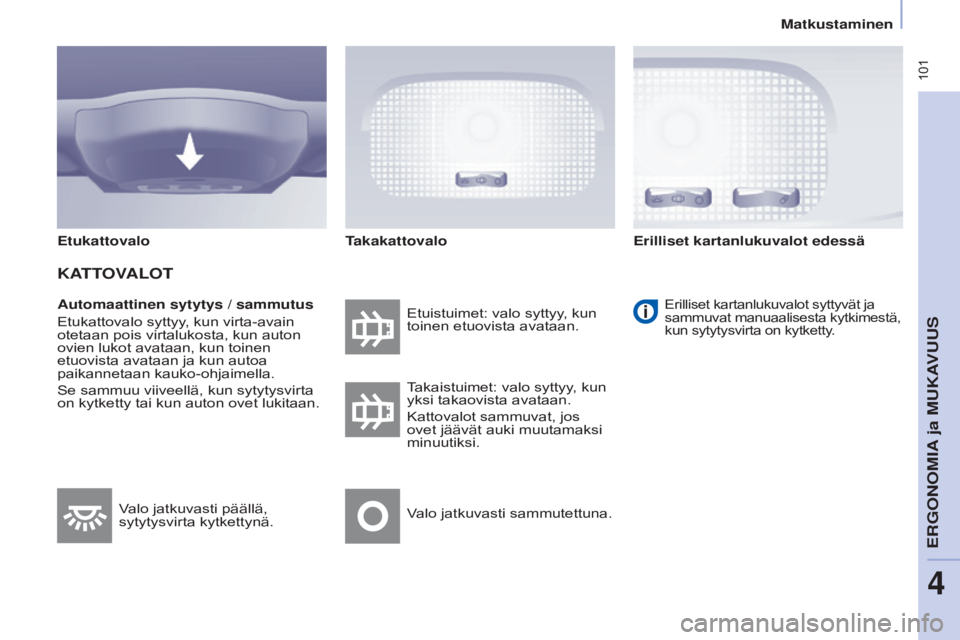

Automaattinen sytytys / sammutus
Etukattovalo syttyy, kun virta-avain
otetaan pois virtalukosta, kun auton
ovien lukot avataan, kun toinen
etuovista avataan ja kun autoa
paikannetaan kauko-ohjaimella.
Se sammuu viiveellä, kun sytytysvirta
on kytketty tai kun auton ovet lukitaan.Etuistuimet: valo syttyy, kun
toinen etuovista avataan. Erilliset kartanlukuvalot syttyvät ja
sammuvat manuaalisesta kytkimestä,
kun sytytysvirta on kytketty.
Takaistuimet: valo syttyy, kun
yksi takaovista avataan.
Kattovalot sammuvat, jos
ovet jäävät auki muutamaksi
minuutiksi.
Valo jatkuvasti sammutettuna.
Valo jatkuvasti päällä,
sytytysvirta kytkettynä.
Etukattovalo
KATTOVALOT
Takakattovalo
Erilliset kartanlukuvalot edessä
ERGONOMIA ja MUKAVUUS
4
Matkustaminen

102
Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015

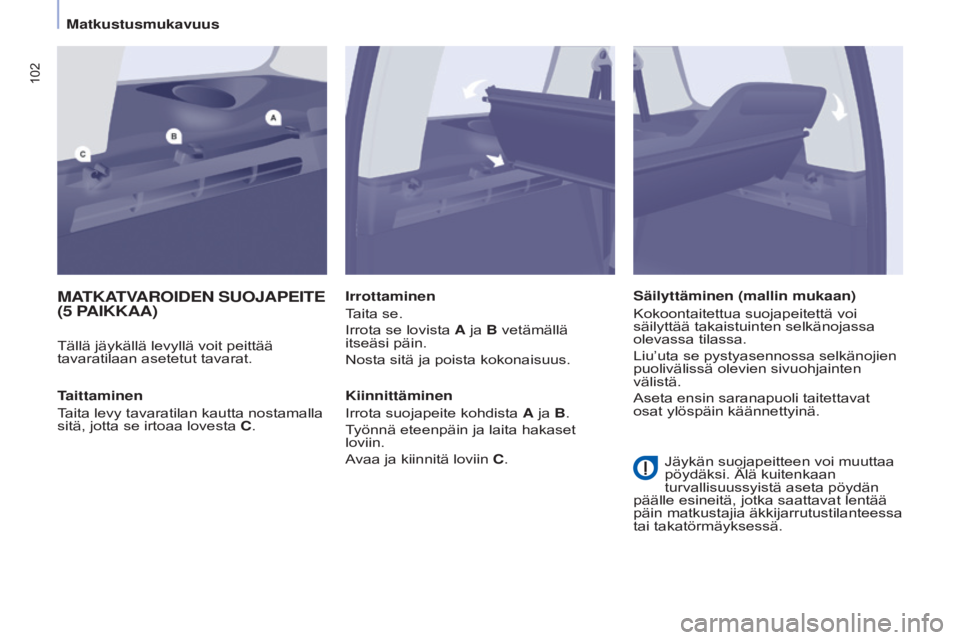

MATKATVAROIdEN SUOJAPEITE
(5 PAIKKAA )
Tällä jäykällä levyllä voit peittää
tavaratilaan asetetut tavarat. Irrottaminen
Taita se.
Irrota se lovista A ja B vetämällä
itseäsi päin.
Nosta sitä ja poista kokonaisuus.
Kiinnittäminen
Irrota suojapeite kohdista A ja B.
Työnnä eteenpäin ja laita hakaset
loviin.
Avaa ja kiinnitä loviin C.
Taittaminen
Taita levy tavaratilan kautta nostamalla
sitä, jotta se irtoaa lovesta C. Säilyttäminen (mallin mukaan)
Kokoontaitettua suojapeitettä voi
säilyttää takaistuinten selkänojassa
olevassa tilassa.
Liu’uta se pystyasennossa selkänojien
puolivälissä olevien sivuohjainten
välistä.
Aseta ensin saranapuoli taitettavat
osat ylöspäin käännettyinä.
Jäykän suojapeitteen voi muuttaa
pöydäksi. Älä kuitenkaan
turvallisuussyistä aseta pöydän
päälle esineitä, jotka saattavat lentää
päin matkustajia äkkijarrutustilanteessa
tai takatörmäyksessä.
Matkustusmukavuus

103
Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015
Pistorasia 12 V (enint. 120 W)
Rajoita pistorasian käyttöä, jotta akun
varaus ei purkaudu.
Suojaverkko
Avaa koukun kannattimessa oleva
suojus.
Kiinnitä verkon yläosa koloihin,
kun olet ensin kääntänyt tankoa
neljäsosakierroksen.
Varmista, että tangon pää on kunnolla
kiinni kolon metalliosassa.
Kiinnitä hihnat niille tarkoitettuihin
paikkoihin lattiaan.
Kiristä verkko hihnoilla.
Kuormansidontarenkaat
Kiinnitä kuorma lattiaan näillä
kuormansidontarenkailla.
ERGONOMIA ja MUKAVUUS
4
Matkustaminen

104
Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015
TAKAOSAN VARUSTEET
(7 PAIKKAA )
Mukiteline
Mikä tahansa neste, joka tuodaan
autoon sisälle mukissa (tai vastaavassa)
kaatuessaan aiheuttaa vaaran.
"Ole huolellinen".
Pistorasia 12 V (120 W kork.)
On suositeltavaa rajoittaa pistorasian
käyttöä akun latauksen säästämiseksi.
Kuormansidontarenkaat
Käytä lattiassa olevia kuormansidontarenkaita
kuorman kiinnittämiseen ja pitämiseen
tukevasti paikallaan.
Turvavyön kiinnikkeitä ei saa käyttää
tähän tarkoitukseen.
Suosittelemme kuorman sitomista
liikkumattomaksi kiinnittämällä
se lujasti lattiassa olevillla


sidontarenkailla.
Matkustusmukavuus

105
Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015

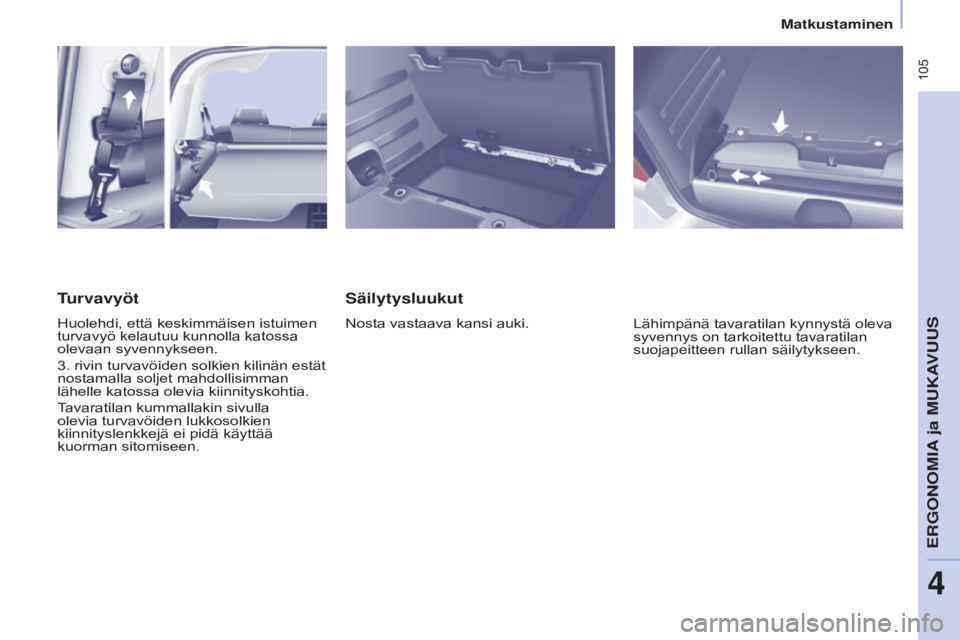

Säilytysluukut
Nosta vastaava kansi auki.Lähimpänä tavaratilan kynnystä oleva
syvennys on tarkoitettu tavaratilan
suojapeitteen rullan säilytykseen.
Turvavyöt
Huolehdi, että keskimmäisen istuimen
turvavyö kelautuu kunnolla katossa
olevaan syvennykseen.
3. rivin turvavöiden solkien kilinän estät
nostamalla soljet mahdollisimman
lähelle katossa olevia kiinnityskohtia.
Tavaratilan kummallakin sivulla
olevia turvavöiden lukkosolkien
kiinnityslenkkejä ei pidä käyttää
kuorman sitomiseen.
ERGONOMIA ja MUKAVUUS
4
Matkustaminen

106
Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015
SUOJAPEITE, MATKATAVARASUOJA
Aseta suojapeite siten, että
suojapeitteen kääntyvät reunaosat ovat
sinua päin.
Vie rullan vasen jousi tukikohtaan A.
Suojapeite on rullakaihtimen tyyppinen
matkatavarasuoja. Älä aseta painavia
esineitä avatun matkatavarasuojan
päälle.
Purista rullaa ja aseta oikea jousi
tukikohtaan B.
Päästä irti, jotta rulla asettuu tukea
vasten.
Avaa suojapeite takana oleviin
reunapilareihin saakka.
Kiinnitä rullan päät takana oleviin
uurteisiin, niin se pysyy aukilevitettynä.
Asentaminen
Käännä 3. rivin istuimet pystyasentoon.
Nosta tavaratilan kynnyksessä olevan
säilytyslokeron kansi.
Ota rullaa kiinni keskeltä ja purista se
vasenta pilaria vasten.
Nosta kokonaisuus ylös.
Matkustusmukavuus

107
Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015
Irrottaminen
Vedä suojapeite itseäsi päin
tavaratilasta käsin niin, että se irtoaa
sivupilareista.
Saata suojapeitteen rullautuminen.
Irrota läppien klipsit 2. rivin istuimien
niskatuista.
Purista rullaa vasemmalle niin, että se
irtoaa tukikohdasta B.
Nosta rulla ja käännä se eteenpäin.Säilyttäminen
Tavaratilan kynnyksen syvennyksessä
on säilytyspaikka rullalle, aseta
kääntyvät takareunat ylöspäin.
Purista suojapeitettä ensin
vasemmalle.
Päästä irti.
Järjestä kaksi läppää paikalleen ja
sulje luukku.
Rulla on varustettu kolmella
läpällä, joilla voidaan peittää
tavaratila, olipa 2. rivin istuimet
normaali tai mukavuus-
asennossa.
Jokaisessa läpässä on kaksi klipsiä,
jotka kiinnittyvät kunkin niskatuen
tankoihin.
ERGONOMIA ja MUKAVUUS
4
Matkustaminen

108
Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_fi_Chap04_Ergonomie_ed01-2015
Sähköisesti säädettävät
sivupeilit
- Valitse säädettävä peili siirtämällä kytkintä oikealle tai vasemmalle.
-

Säädä peiliä
siirtämällä kytkintä
neljään suuntaan.
-

Palauta kytkin keskiasentoon.
SIVUPEILIT
Sivupeilien huurteenpoisto
Sivupeilien säätö käsin
Pakotettu taittaminen
Jos sivupeilikotelo on siirtynyt
alkuperäisestä paikastaan, kohdista
se uudelleen manuaalisesti tai
sähkötoimisella kytkimellä auton
ollessa pysähdyksissä.Paina takalasin lämmittimen
painiketta.
Peilien asento säädetään kääntämällä
neljään suuntaan liikkuvaa säätövipua.
Sivupeilit voi kääntää ulkopuolelta
pysäköintiasentoon käsin.
Niissä ei ole automaattista
huurteenpoistoa.
Sähkötoiminen taittaminen ja
avaaminen
Sivupeilit voi taittaa ja avata
sähkötoimisesti sisäpuolelta, kun
auto on pysähdyksissä ja sytytysvirta
kytketty:
-

Siirrä kytkin keskiasentoon.
-


T
yönnä kytkintä alaspäin. Sähkötoimisissa sivupeileissä voi olla
myös huurteenpoistotoiminto.
Taustapeilit ja ikkunat
