CITROEN BERLINGO MULTISPACE 2016 Betriebsanleitungen (in German)

29
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016
Bedienungseinheit
Mittelkonsole mit Bildschirm
Kombiinstrument ohne Bildschirm
-
Drehen Sie den Schalter nach links: 24H
oder 12H wird angezeigt.
-


d
rehen sie den schalter nach rechts,
um 24H oder 12H auszuwählen.
-


d
rehen sie den schalter nach links,
um den V

organg der Uhreinstellung zu
beenden.
Nach ungefähr 30
Sekunden ohne weitere
Aktion erscheint wieder die aktuelle

Anzeige.
EINSTELLUNG DER UHRZEIT
Mittelkonsole ohne Bildschirm
die anzeigesequenz der
Uhrzeit hängt vom jeweiligen
Modell ab (Version). Der Zugrif
f
auf die Datumseinstellung ist
nur bei Modellversionen mit
ausgeschriebenem Datum aktiv.
Zum Einstellen der Uhrzeit
verwenden Sie den
linken
drehschalter des
Kombiinstruments.
-
Drehen Sie den Schalter nach links: die
Anzeige der Minuten blinkt.
-


d
rehen sie den schalter nach rechts,
um den Minutenwert zu erhöhen
(für einen schnellen
durchlauf den drehschalter nach rechts gedrückt
halten).
-
Drehen Sie den Schalter nach links: die
Anzeige der Stunden blinkt.
-


d
rehen sie den schalter nach rechts,
um den Stundenwert zu erhöhen
(für einen schnellen
durchlauf den drehschalter nach rechts gedrückt
halten).
staRtBeReit
3

30
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016
BedienungseinheitBildschirm C
drücken sie auf die taste MENU

.
Wählen Sie mit den
Pfeilen die Funktion
BENUTZERANPASSUNG-
KONFIGURATION an.
Drücken Sie auf OK, um die Wahl
zu bestätigen. Wählen Sie mit den Pfeilen die
Funktion KONFIGURATION
ANZEIGE an.
drücken sie auf

OK, um die Wahl
zu bestätigen.
Wählen Sie mit den Pfeilen die
Funktion EINSTELLUNG DATUM
UND UHRZEIT an.
drücken sie auf

OK, um die Wahl
zu bestätigen.
Stellen Sie die Parameter
nacheinander ein, indem Sie mit
der OK-Taste bestätigen.
Wählen Sie dann das Feld OK auf
dem Bildschirm und bestätigen
Sie.

31
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016
Bedienungseinheit

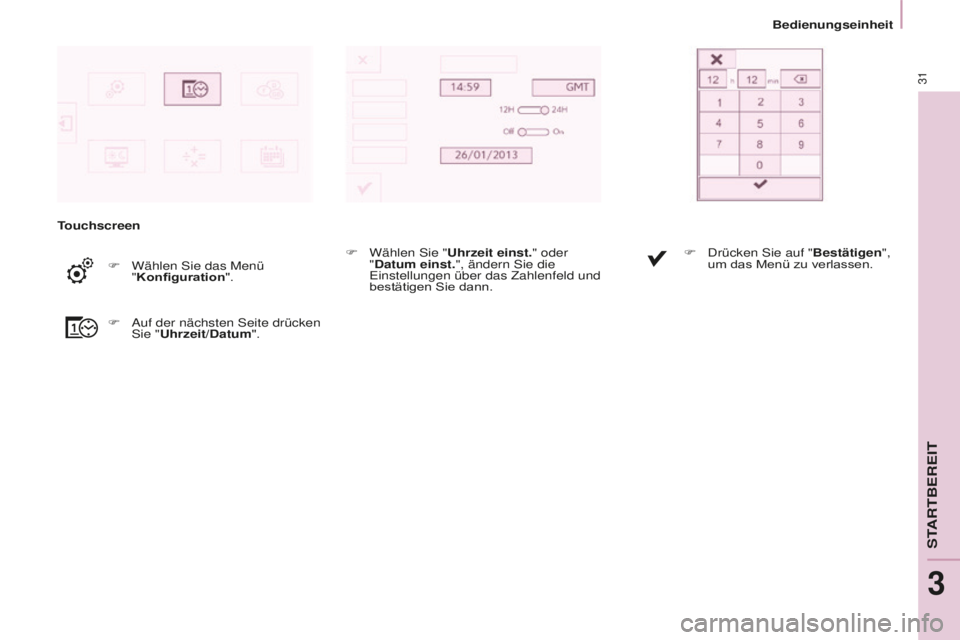

Touchscreen F
Wählen sie das Menü
"

Konfiguration".
F


a
uf der nächsten seite drücken sie "

Uhrzeit/Datum". F
Wählen sie "

Uhrzeit einst." oder
"Datum einst.", ändern
sie die einstellungen über das Zahlenfeld und
bestätigen Sie dann. F


d
rücken sie auf "
Bestätigen",
um das Menü zu verlassen.
staRtBeReit
3

32
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016
Bedienungseinheit

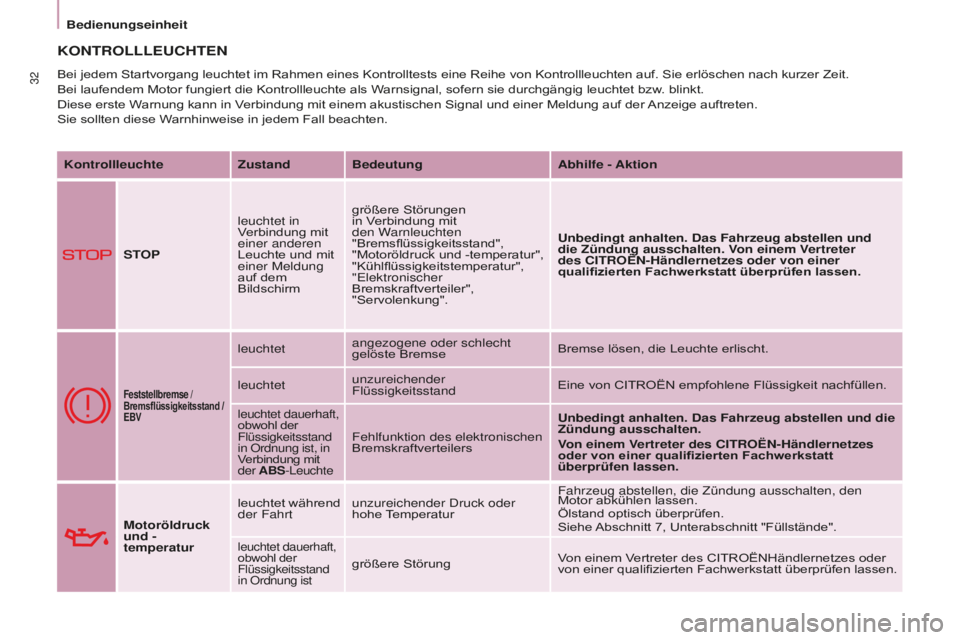

KONTROLLLEUCHTEN
KontrollleuchteZustand Bedeutung Abhilfe - Aktion
STOP leuchtet in
Verbindung mit
einer anderen
Leuchte und mit
einer Meldung
auf dem
Bildschirmgrößere Störungen
in Verbindung mit
den Warnleuchten
"Bremsflüssigkeitsstand",
"Motoröldruck und -temperatur",
"Kühlflüssigkeitstemperatur",
"
elektronischer
Bremskraftverteiler",
"Servolenkung". Unbedingt anhalten. Das Fahrzeug abstellen und
die Zündung ausschalten. V

on einem Vertreter
des CITROËN-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen lassen.
Feststellbremse /
Bremsflüssigkeitsstand /
EBV
leuchtet angezogene oder schlecht
gelöste Bremse Bremse lösen, die Leuchte erlischt.
leuchtet unzureichender
Flüssigkeitsstand Eine von CITROËN empfohlene Flüssigkeit nachfüllen.
leuchtet dauerhaft,
obwohl der
Flüssigkeitsstand
in Ordnung ist, in
Verbindung mit
der
ABS-
leuchte
Fehlfunktion des elektronischen
Bremskraftverteilers Unbedingt anhalten. Das Fahrzeug abstellen und die
Zündung ausschalten.
Von einem Vertreter des CITROËN-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
überprüfen lassen.
Motoröldruck
und -
temperatur leuchtet während
der Fahrt
unzureichender
druck oder
hohe

Temperatur Fahrzeug abstellen, die Zündung ausschalten, den
Motor abkühlen lassen.
Ölstand optisch überprüfen.
Siehe Abschnitt 7, Unterabschnitt "Füllstände".
leuchtet dauerhaft,
obwohl der
Flüssigkeitsstand
in Ordnung ist
größere Störung
Von einem Vertreter des CITROËNHändlernetzes oder
von einer qualifizierten Fachwerkstatt überprüfen lassen.
Bei jedem Startvorgang leuchtet im Rahmen eines Kontrolltests eine Reihe von Kontrollleuchten auf. Sie erlöschen nach kurzer Zeit.
Bei laufendem Motor fungiert die Kontrollleuchte als Warnsignal, sofern sie durchgängig leuchtet bzw. blinkt.
Diese erste Warnung kann in Verbindung mit einem akustischen Signal und einer Meldung auf der Anzeige auftreten.
Sie sollten diese Warnhinweise in jedem Fall beachten.

33
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016
Bedienungseinheit

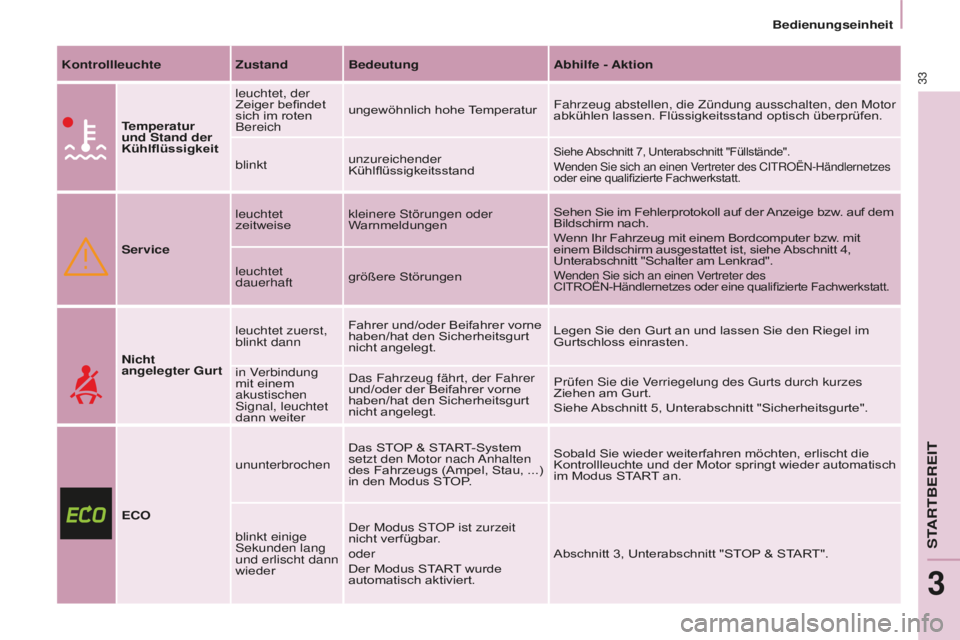

KontrollleuchteZustand Bedeutung Abhilfe - Aktion
Temperatur
und Stand der
Kühlflüssigkeit leuchtet, der
Zeiger befindet
sich im roten
Bereich
ungewöhnlich hohe Temperatur
Fahrzeug abstellen, die Zündung ausschalten, den Motor
abkühlen lassen. Flüssigkeitsstand optisch überprüfen.
blinkt unzureichender
Kühlflüssigkeitsstand
Siehe Abschnitt 7, Unterabschnitt "Füllstände".
Wenden sie sich an einen V
ertreter des CitROËn-Händlernetzes
oder eine qualifizierte Fachwerkstatt.
Service leuchtet
zeitweise
kleinere
störungen oder
W
arnmeldungen
Sehen Sie im Fehlerprotokoll auf der Anzeige bzw. auf dem
Bildschirm nach.
Wenn Ihr Fahrzeug mit einem Bordcomputer bzw. mit
einem Bildschirm ausgestattet ist, siehe Abschnitt 4,
Unterabschnitt "Schalter am Lenkrad".
Wenden sie sich an einen Vertreter des

CITROËN-Händlernetzes oder eine qualifizierte Fachwerkstatt.leuchtet
dauerhaft größere Störungen
Nicht
angelegter Gurt leuchtet zuerst,
blinkt dann
Fahrer und/oder Beifahrer vorne
haben/hat den Sicherheitsgurt
nicht angelegt. Legen Sie den Gurt an und lassen Sie den Riegel im
Gurtschloss einrasten.
in Verbindung
mit einem
akustischen
signal, leuchtet
dann weiter
das Fahrzeug fährt, der Fahrer
und/oder der Beifahrer vorne
haben/hat den Sicherheitsgurt
nicht angelegt. Prüfen sie die V

erriegelung des
gurts durch kurzes
Ziehen am Gurt.
Siehe

Abschnitt 5, Unterabschnitt "Sicherheitsgurte".
ECO ununterbrochen
Das STOP & START-System
setzt den Motor nach
anhalten
des Fahrzeugs (Ampel, Stau, ...)
in den Modus ST

OP.Sobald Sie wieder weiterfahren möchten, erlischt die
Kontrollleuchte und der Motor springt wieder automatisch
im Modus START an.
blinkt einige
sekunden lang
und erlischt dann
wieder
der Modus stOP ist zurzeit
nicht verfügbar

.
oder
Der Modus START wurde
automatisch aktiviert. Abschnitt 3, Unterabschnitt "STOP & START".
staRtBeReit
3

34
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016
Bedienungseinheit

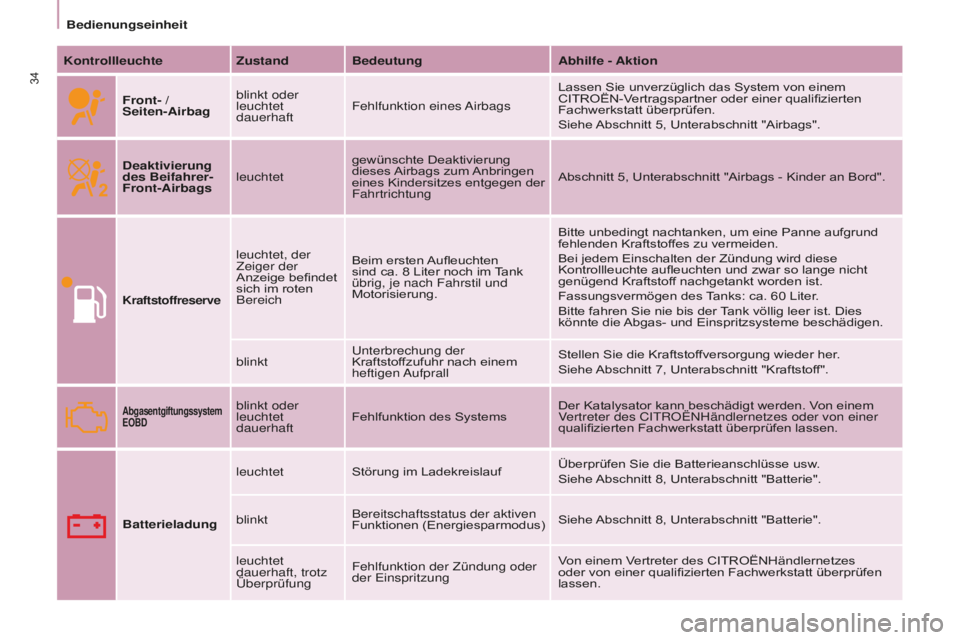

Kontrollleuchte Zustand Bedeutung Abhilfe - Aktion
Front- /
Seiten-Airbag blinkt oder
leuchtet
dauerhaft
Fehlfunktion eines
airbagsLassen Sie unverzüglich das System von einem
CITROËN-V

ertragspartner oder einer qualifizierten
Fachwerkstatt überprüfen.
Siehe Abschnitt 5, Unterabschnitt "Airbags".
Deaktivierung
des Beifahrer-
Front-Airbags leuchtet gewünschte Deaktivierung
dieses Airbags zum Anbringen
eines Kindersitzes entgegen der
Fahrtrichtung Abschnitt 5, Unterabschnitt "Airbags - Kinder an Bord".
Kraftstoffreserve
leuchtet, der
Zeiger der
Anzeige befindet
sich im roten
BereichBeim ersten Aufleuchten
sind ca. 8
Liter noch im

Tank
übrig, je nach Fahrstil und
Motorisierung. Bitte unbedingt nachtanken, um eine Panne aufgrund
fehlenden Kraftstoffes zu vermeiden.
Bei jedem Einschalten der Zündung wird diese
Kontrollleuchte aufleuchten und zwar so lange nicht
genügend Kraftstoff nachgetankt worden ist.
Fassungsvermögen des Tanks: ca. 60
Liter

.
Bitte fahren Sie nie bis der Tank völlig leer ist. Dies
könnte die Abgas- und Einspritzsysteme beschädigen.
blinkt
unterbrechung der
Kraftstof

fzufuhr nach einem
heftigen
aufprall Stellen Sie die Kraftstof

fversorgung wieder her.
Siehe Abschnitt 7, Unterabschnitt "Kraftstoff".
Abgasentgiftungssystem
EOBDblinkt oder
leuchtet
dauerhaft Fehlfunktion des Systems Der Katalysator kann beschädigt werden. Von einem
Vertreter des CitROËnHändlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen lassen.
Batterieladung leuchtet
Störung im Ladekreislauf Überprüfen Sie die Batterieanschlüsse usw
.
Siehe Abschnitt 8, Unterabschnitt "Batterie".
blinkt Bereitschaftsstatus der aktiven
Funktionen (Energiesparmodus) Siehe Abschnitt 8, Unterabschnitt "Batterie".
leuchtet
dauerhaft, trotz
Überprüfung Fehlfunktion der Zündung oder
der
einspritzung V

on einem Vertreter des CITROËNHändlernetzes
oder von einer qualifizierten Fachwerkstatt überprüfen
lassen.

+
ABS
35
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016
Bedienungseinheit
Kontrollleuchte ZustandBedeutungAbhilfe - Aktion
Servolenkung leuchtet Fehlfunktion des
Systems
Das Fahrzeug fährt mit herkömmlicher Lenkung ohne Unterstützung.Von einem Vertreter des CITROËN-Händlernetzes oder
von einer qualifizierten Fachwerkstatt überprüfen lassen.
Tür nicht
geschlossen leuchtet in Verbindung
mit einer Meldung auf
dem Bildschirm eine
tür ist nicht richtig
geschlossen Überprüfen Sie, ob sämtliche

Türen und Klappen
geschlossen sind.
ABS leuchtet dauerhaft Fehlfunktion des
AntiblockiersystemsDas Fahrzeug fährt mit herkömmlicher Bremswirkung.
Wenden
sie sich an einen V

ertreter des
CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstatt.
ESP blinkt
asR oder esP

greift ein Das System optimiert die Traktion und verbessert die
Richtungsstabilität des Fahrzeugs.
Siehe Abschnitt 5, Unterabschnitt "Fahrsicherheit".
leuchtet dauerhaft Fehlfunktion des
Systems
Bsp.: geringer
Reifendruck.Bsp.: Kontrollieren Sie den Reifendruck.
Von einem Vertreter des CITROËN-Händlernetzes oder
von einer qualifizierten Fachwerkstatt überprüfen lassen.
(Reifengeschwindigkeitssensor, Hydraulikblock, ...).
Reifenfülldruck leuchtet
unzureichender
druck
in einem oder mehreren
Reifen Den Druck der Reifen sobald wie möglich kontrollieren.
Diese Kontrolle muss vorzugsweise im kalten Zustand
durchgeführt werden.
blinkt, dann
permanentes
Aufleuchten, in
V

erbindung mit der
Service-Kontrollleuchte
und, je nach
ausstattung, der anzeige einer Meldung
Das System der
Reifenfülldrucküberwachung
ist defekt oder einer der
Reifen besitzt keinen Sensor.Die Fülldruckerkennung ist nicht mehr sichergestellt.
Von einem Vertreter des CITROËN-Händlernetzes oder
einer qualifizierten Fachwerkstatt überprüfen lassen.
Partikelfilter leuchtet Fehlfunktion des
Partikelfilters
(
dieseladditivstand,


Gefahr des Zusetzens, ...)
Den Filter von einem Vertreter des CITROËN-Händlernetzes
oder einer qualifizierten Fachwerkstatt überprüfen lassen.
Siehe Abschnitt 7, Unterabschnitt "Füllstände".
staRtBeReit
3

36
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016
Bedienungseinheit

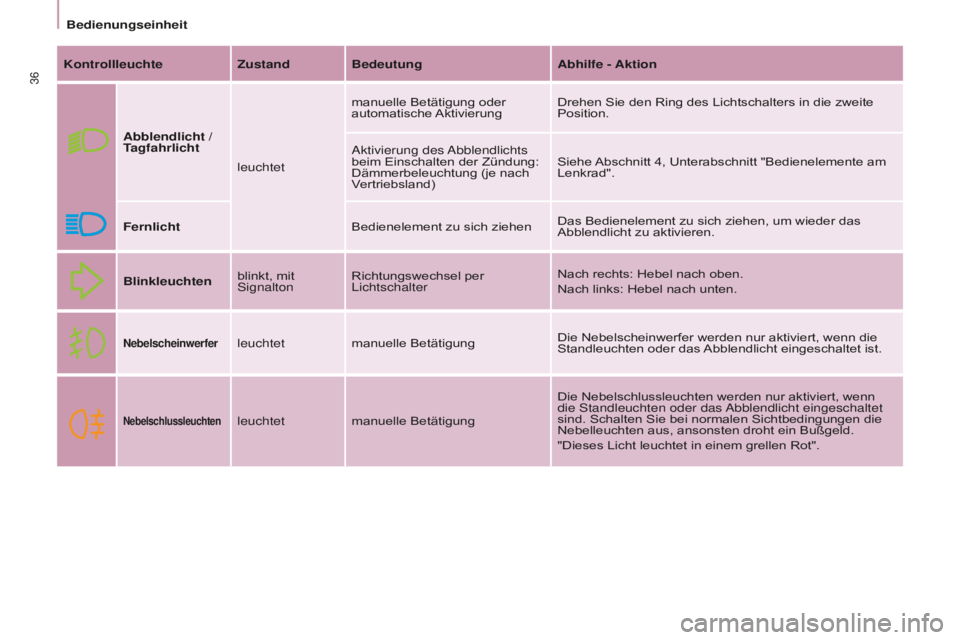

Kontrollleuchte Zustand Bedeutung Abhilfe - Aktion
Abblendlicht /
Tagfahrlicht leuchtetmanuelle Betätigung oder
automatische Aktivierung
Drehen Sie den Ring des Lichtschalters in die zweite
Position.
aktivierung

des
abblendlichts
beim Einschalten der Zündung:
Dämmerbeleuchtung (je nach
V

ertriebsland)Siehe Abschnitt 4, Unterabschnitt "Bedienelemente am
Lenkrad".
Fernlicht Bedienelement zu sich ziehenDas Bedienelement zu sich ziehen, um wieder das
Abblendlicht zu aktivieren.
Blinkleuchten blinkt, mit
signaltonRichtungswechsel per lichtschalter Nach rechts: Hebel nach oben.
Nach links: Hebel nach unten.
Nebelscheinwerferleuchtet
manuelle Betätigung Die Nebelscheinwerfer werden nur aktiviert, wenn die
Standleuchten oder das Abblendlicht eingeschaltet ist.
Nebelschlussleuchtenleuchtet
manuelle Betätigung Die Nebelschlussleuchten werden nur aktiviert, wenn
die standleuchten oder das abblendlicht eingeschaltet
sind. Schalten Sie bei normalen Sichtbedingungen die
Nebelleuchten aus, ansonsten droht ein Bußgeld.
"Dieses Licht leuchtet in einem grellen Rot".

37
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016

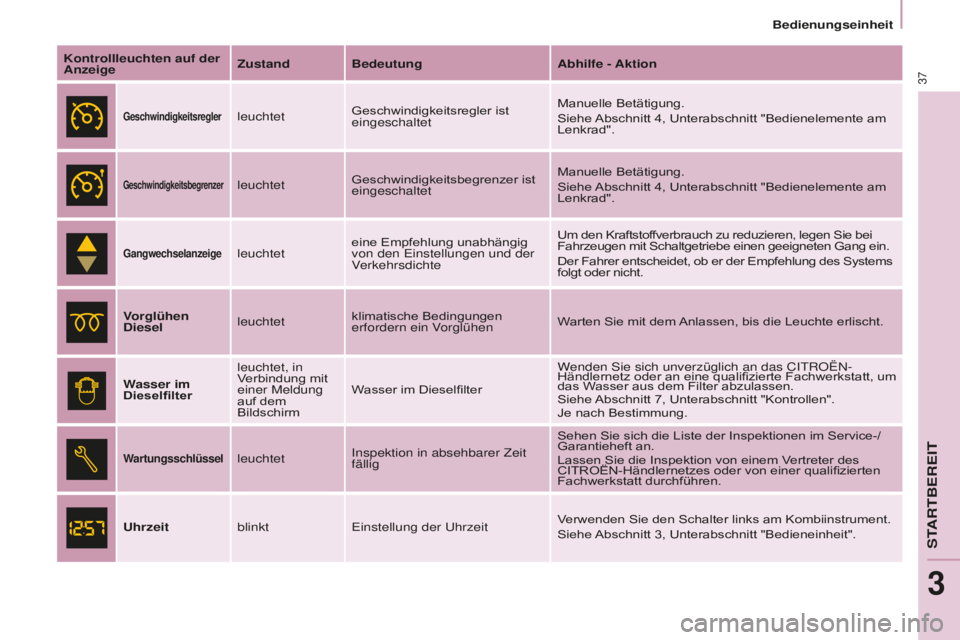

Bedienungseinheit
Kontrollleuchten auf der
Anzeige Zustand Bedeutung
Abhilfe - Aktion
GeschwindigkeitsreglerleuchtetGeschwindigkeitsregler ist
eingeschaltet Manuelle Betätigung.
Siehe Abschnitt 4, Unterabschnitt "Bedienelemente am
Lenkrad".
Geschwindigkeitsbegrenzerleuchtet
Geschwindigkeitsbegrenzer ist
eingeschaltet Manuelle Betätigung.
Siehe Abschnitt 4, Unterabschnitt "Bedienelemente am
Lenkrad".
Gangwechselanzeigeleuchtet
eine Empfehlung unabhängig
von den einstellungen und der
V erkehrsdichte Um den Kraftstoffverbrauch zu reduzieren, legen Sie bei
Fahrzeugen mit Schaltgetriebe einen geeigneten Gang ein.
Der Fahrer entscheidet, ob er der Empfehlung des Systems
folgt oder nicht.
Vorglühen
Diesel leuchtetklimatische Bedingungen
erfordern ein Vorglühen Warten Sie mit dem Anlassen, bis die Leuchte erlischt.
Wasser im
Dieselfilter leuchtet, in
Verbindung mit
einer Meldung
auf dem
Bildschirm
Wasser im Dieselfilter Wenden
sie sich unverzüglich an das CitROËn-
Händlernetz oder an eine qualifizierte Fachwerkstatt, um
das W

asser aus dem Filter abzulassen.
Siehe Abschnitt 7, Unterabschnitt "Kontrollen".
Je nach Bestimmung.
Wartungsschlüsselleuchtetinspektion in absehbarer Zeit
fällig Sehen Sie sich die Liste der Inspektionen im Service-/
Garantieheft an.
Lassen Sie die Inspektion von einem V
ertreter des
CITROËN-Händlernetzes oder von einer qualifizierten
Fachwerkstatt durchführen.
Uhrzeit blinkt
einstellung der uhrzeitV

erwenden Sie den Schalter links am Kombiinstrument.
Siehe Abschnitt 3, Unterabschnitt "Bedieneinheit".
staRtBeReit
3

+
38
Berlingo-2-VP_de_Chap03_Pret-a-partir_ed01-2016
Bedienungseinheit

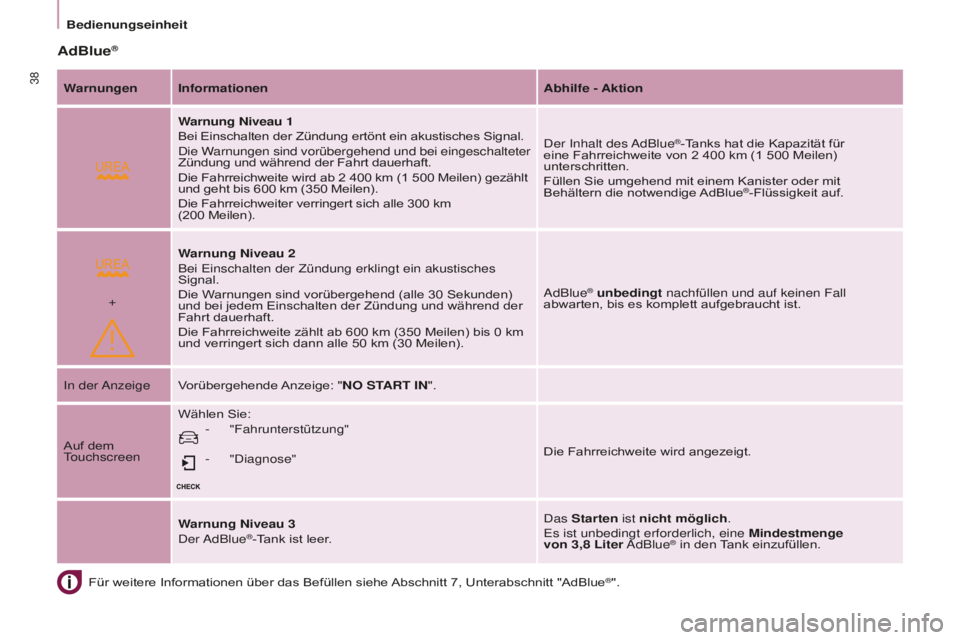

AdBlue®
Für weitere Informationen über das Befüllen siehe Abschnitt 7, Unterabschnitt "AdBlue®".
Warnungen Informationen
Abhilfe - Aktion
Warnung Niveau 1
Bei Einschalten der Zündung ertönt ein akustisches Signal.
die W

arnungen sind vorübergehend und bei eingeschalteter
Zündung und während der Fahrt dauerhaft.
Die Fahrreichweite wird ab 2
400 km (1 500 Meilen) gezählt


und geht bis 600
km (350 Meilen).
Die Fahrreichweiter verringert sich alle 300 km


(200
Meilen).
der inhalt des adBlue®-Tanks hat die Kapazität für
eine Fahrreichweite von 2 400 km (1 500 Meilen)
unterschritten.
Füllen Sie umgehend mit einem Kanister oder mit
Behältern die notwendige
AdBlue
®-Flüssigkeit auf.
Warnung Niveau 2
Bei
einschalten der Zündung erklingt ein akustisches
Signal.
Die W

arnungen sind vorübergehend (alle 30
Sekunden)
und bei jedem Einschalten der Zündung und während der
Fahrt dauerhaft.
Die Fahrreichweite zählt ab 600
km (350 Meilen) bis 0 km
und verringert sich dann alle 50 km (30 Meilen).
adBlue® unbedingt nachfüllen und auf keinen Fall
abwarten, bis es komplett aufgebraucht ist.
in

der
anzeige V

orübergehende Anzeige: "NO START IN".
Auf dem
touchscreen Wählen Sie:
-
"Fahrunterstützung"
-
"diagnose" Die Fahrreichweite wird angezeigt.
W

arnung Niveau 3
der adBlue®-Tank ist leer.
das
Starten ist nicht möglich.es ist unbedingt erforderlich, eine
Mindestmenge
von 3,8 Liter adBlue® in den Tank einzufüllen.
