CITROEN BERLINGO MULTISPACE 2016 Instrukcja obsługi (in Polish)

149
berlingo-2-VP_pl_chap06_accessoire_ed01-2016
Wskazówki praktyczne
W szczególnych przypadkach, podczas
holowania w wyjątkowo trudnych warunkach
(maksymalne obciążenie holowane na
wzniesieniu w wysokiej temperaturze
otoczenia), silnik automatycznie
ogranicza swoją moc. W takim przypadku
automatyczne wyłączenie klimatyzacji
umożliwia odzyskanie mocy silnika.
Ogumienie
s
prawdzić ciśnienie w ogumieniu
pojazdu holującego i
przyczepy,
przestrzegając przy tym zalecanych
wartości ciśnienia.
rubryka 7, część "Poziomy płynów".
W razie zapalenia się
kontrolki temperatury płynu
chłodzącego należy jak
najszybciej zatrzymać pojazd
i wyłączyć silnik.
h
amulce
Podczas holowania wydłuża się droga
hamowania. n ależy jechać
z umiarkowaną prędkością, redukować
biegi w odpowiednim czasie, hamować
progresywnie.
hak holowniczy
Zalecamy stosowanie oryginalnych
haków holowniczych i wiązek
c

I tro Ë na , które przeszły testy
wytrzymałościowe dostosowane do
konstrukcji samochodu i
powierzenie
ich montażu
aso

sieci c I tro Ë n .
W przypadku montażu poza siecią
c

I tro Ë na , montaż musi być
wykonany bezwzględnie
z wykorzystaniem istniejącego
wyposażenia elektrycznego
z tyłu samochodu oraz zgodnie
z zaleceniami producenta.
Zgodnie z ogólnymi zaleceniami
opisanymi powyżej zwracamy Państwa
uwagę na niebezpieczeństwo związane
z montażem haka lub wyposażenia
elektrycznego nieposiadającego
referencji
c I tro Ë na . Montaż
może spowodować usterkę
elektroniki samochodu. Przed ich
montażem należy skontaktować się
z
producentem.
Wiatr boczny
Wrażliwość na wiatr boczny jest
zwiększona.
n
ależy prowadzić
pojazd elastycznie i

z umiarkowaną
prędkością.
ABS/ESC
s

ystemy
abs

lub E
sc
działają jedynie
w

samochodzie, a nie w

przyczepie.
Pomoc przy parkowaniu
W przypadku jazdy z

przyczepą
system pomocy przy parkowaniu tyłem
jest wyłączony.
r

ubryka 9, część "Elementy
identyfikacyjne".
Hak holowniczy
AKCESORIA
6

150
berlingo-2-VP_pl_chap06_accessoire_ed01-2016

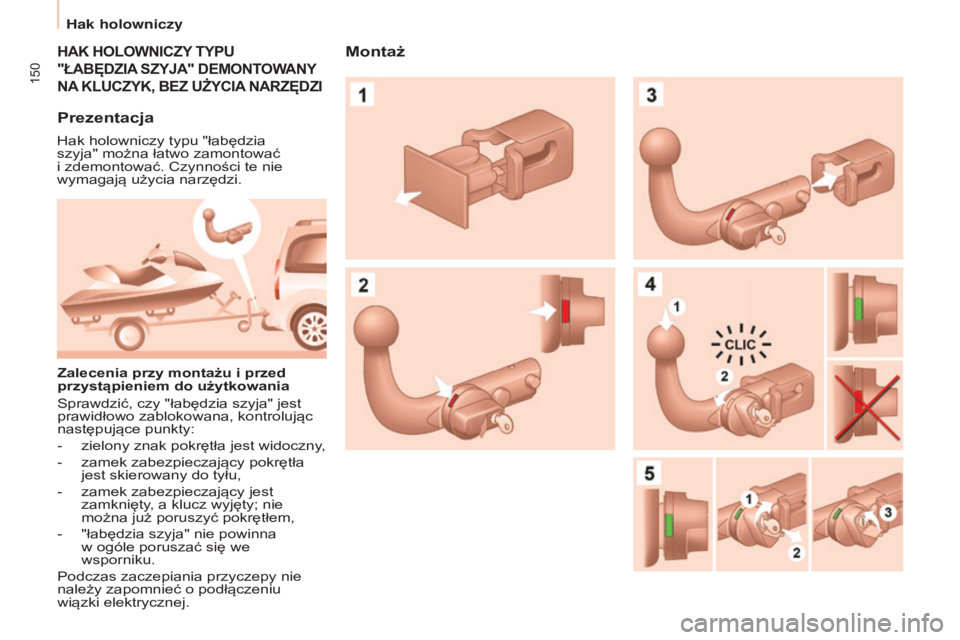

hAK hOLOWNICZY TYP u
" ŁAB ę DZIA

SZY j A " DEMONTOWANY

NA

KL u CZYK , BEZ uż YCIA

NARZ ę DZI
Prezentacja
Hak holowniczy typu "łabędzia
szyja" można łatwo zamontować
i zdemontować. c zynności te nie
wymagają użycia narzędzi.
Zalecenia przy montażu i
przed
przystąpieniem do użytkowania
s

prawdzić, czy "łabędzia szyja" jest
prawidłowo zablokowana, kontrolując
następujące punkty:
-

zielony znak pokrętła jest widoczny
,
-

zamek zabezpieczający pokrętła
jest skierowany do tyłu,
-


zamek zabezpieczający jest
zamknięty

, a klucz wyjęty; nie
można już poruszyć pokrętłem,
-

"łabędzia szyja" nie powinna
w

ogóle poruszać się we
wsporniku.
Podczas zaczepiania przyczepy nie
należy zapomnieć o
podłączeniu
wiązki elektrycznej.
Montaż
Hak holowniczy

151
berlingo-2-VP_pl_chap06_accessoire_ed01-2016
Podczas użytkowania
n
igdy nie odblokowywać
urządzenia, dopóki do "łabędziej szyi"
przyczepiona jest przyczepa albo
zamontowano na niej bagażnik.
Po użytkowaniu
Podczas jazdy bez przyczepy
albo bez bagażnika na haku, "łabędzią
szyję" należy zdemontować i
włożyć
zaślepkę do wspornika. Dotyczy to
zwłaszcza sytuacji, w
których "łabędzia
szyja" mogłaby zasłaniać tablicę
rejestracyjną albo światła.Demontaż
Konserwacja
Prawidłowe działanie jest możliwe
tylko wtedy, gdy "łabędzia szyja" i jej
wspornik pozostają czyste.
Przed myciem samochodu strumieniem
pod wysokim ciśnieniem "łabędzią
szyję" należy zdemontować i
włożyć
zaślepkę ochronną we wspornik.
Hak holowniczy
AKCESORIA
6

152
berlingo-2-VP_pl_chap06_accessoire_ed01-2016
INNE AKCESORIA
Wszystkie akcesoria i części, przetestowane
i spełniające wymagania dotyczące
niezawodności i
bezpieczeństwa,
przystosowane są do Państwa samochodu.
W
ofercie znajduje się duży wybór oryginalnych
części zamiennych.
W ofercie znajdą Państwo również inne
elementy wyposażenia obejmującego
komfort, wyposażenie podróżne oraz środki
konserwacyjne:
a

larm antywłamaniowy, znakowanie
szyb, apteczka, kamizelka odblaskowa,
wspomaganie przy parkowaniu przodem
i
tyłem, trójkąt ostrzegawczy,śruby
przeciwkradzieżowe do felg ze stopu lekkiego...
Pokrowce dostosowane do foteli
przednich z bocznymi poduszkami
powietrznymi, kanapa, dywanik
gumowy, dywanik wykładzinowy,
łańcuchy śniegowe, żaluzje, bagażnik
rowerowy na klapę bagażnika, ...
a

by nie blokować pedałów:
-

należy prawidłowo zamocować
dywanik,
-


nigdy nie kłaść jednego dywanika
na drugim.
radioodtwarzacze, zestaw
głośnomówiący , głośniki, zmieniarka c D,
nawigacja,
usb b ox, zestaw wideo...
bez względu na sprzęt audio
i telematyki dostępny na rynku,
przed montażem wyposażenia
audio, należy zapoznać się
z
informacjami dotyczącymi
specyfikacji i
kompatybilności
sprzętu z
wyposażeniem seryjnym
zamontowanym w
samochodzie.
s

zczegółowe informacje na ten
temat można uzyskać w
aso sieci
c

I tro Ë n .
Maksymalne obciążenie relingów
dachowych
-

Pałąki poprzeczne na relingach
wzdłużnych: 75

kg (pałąki te nie
mogą być montowane na dachu
Modutop).
Instalacja nadajników
radiokomunikacyjnych
Przed instalacją nadajników
radiokomunikacyjnych stanowiących
wyposażenie dodatkowe, z
użyciem
zewnętrznej anteny samochodowej,
zalecamy skontaktować się
z
przedstawicielem marki c I tro Ë n .
W sieci
c I tro Ë na
można uzyskać

dane techniczne nadajników (zakres
częstotliwości, maksymalna moc
wyjściowa, pozycja anteny, specjalne
warunki instalacji), które mogą zostać
zamontowane, zgodnie z
Dyrektywą
o
k ompatybilności Elektromagnetycznej
s

przętu samochodowego (2004/104/ c E).Przednie osłony przeciwbłotne, tylne
osłony przeciwbłotne, felgi aluminiowe
15/17
cali, obicie nadkoli, kierownica
z pokryciem skórzanym, ...
Płyn spryskiwacza reflektorów, środki
do czyszczenia i
konserwacji wnętrza
i zewnętrznych elementów samochodu,
żarówki zapasowe, ...
Montaż wyposażenia
i akcesoriów elektrycznych
niezatwierdzonych przez
a

utomobiles c I tro Ë n , może
spowodować usterkę elektronicznego
systemu samochodu. Prosimy
zwrócić uwagę na tę informację
i
skontaktować się z przedstawicielem
Marki, który przedstawi Państwu gamę
zatwierdzonego wyposażenia
i akcesoriów.
W zależności od kraju sprzedaży
samochodu, kamizelka odblaskowa,
trójkąt ostrzegawczy, żarówki
zapasowe są obowiązkowym
wyposażeniem samochodu.
Wyposażenie

153
berlingo-2-VP_pl_chap07_Verification_ed01-2016
TOTAL & CITROËN
Partnerstwo dla uzyskania optymalnych
osiągów i ochrony środowiska
Innowacja w służbie optymalnych osiągów
od ponad 40 lat działy badawczo-rozwojowe
firmy t ota L przygotowują dla c I tro Ë na
oleje i
smary odpowiadające wymaganiom
ostatnich innowacji technicznych stosowanych
w
samochodach marki c I tro Ë n ,
wykorzystywane zarówno do celów
wyczynowych, jak i
w codziennym użytkowaniu.
Daje to Państwu pewność uzyskania
najlepszych osiągów silnika.
Optymalna ochrona silnika
Wykonując przeglądy
samochodu
c I tro Ë n
z
wykorzystaniem olejów
i
smarów
t
ota L, zwiększają
Państwo trwałość i
osiągi
silnika, a jednocześnie chronią
środowisko naturalne.
poleca
KONTROLE
7
Konserwacja z zastosowaniem produkt\363w T

154
berlingo-2-VP_pl_chap07_Verification_ed01-2016
OTWIERANIE POKRYWY SILNIKA
Podpórka

pokrywy silnika
Zamocować podpórkę w gnieździe
zaznaczonym na blasze po lewej
stronie samochodu, aby utrzymać
pokrywę w otwartym położeniu.
Przed zamknięciem pokrywy wpiąć
podpórkę na swoje miejsce, bez
dużego nacisku.
Od zewnątrz
Podnieść lekko pokrywę i wsunąć pod
spód rękę dłonią do dołu, aby dostać
się do łopatki.
Popchnąć ręką łopatkę w
lewo.
o

tworzyć pokrywę.
Od wewnątrz
Pociągnąć do siebie dźwignię
znajdującą się pod deską rozdzielczą.
Pokrywa silnika jest odryglowana.
Zamykanie
opuścić pokrywę i puścić ją
w końcowej fazie. s prawdzić
zablokowanie pokrywy.
n

ie otwierać pokrywy przy silnym
wietrze.
Otwieranie pokrywy silnika

155
berlingo-2-VP_pl_chap07_Verification_ed01-2016
SILNIK BENZYNOWY
1. Zbiornik płynu spryskiwacza
przedniej szyby.
2.
s krzynka bezpieczników.
3.

Zbiornik płynu chłodzącego silnika.
k

ońcówki akumulatora:
+ Punkt metalowy dodatni.
- Punkt metalowy ujemny (masa).
Podczas wykonywania czynności pod pokrywą silnika należy być bardzo ostrożnym.
4. Zbiornik płynu hamulcowego i do
sprzęgła.
5.

Filtr powietrza.
6.

r ęczny wskaźnik poziomu oleju.7.
Wlew oleju silnikowego.
8.
Zbiornik płynu układu
kierowniczego ze wspomaganiem.
KONTROLE
7
Pod pokrywą silnika

156
berlingo-2-VP_pl_chap07_Verification_ed01-2016
SILNIK DIESLA
4. Zbiornik płynu hamulcowego i do
sprzęgła.
5.

Filtr powietrza.
6.

r ęczny wskaźnik poziomu oleju.
7.

Wlew oleju silnikowego. 8.

Zbiornik płynu układu
kierowniczego ze wspomaganiem.
9.

Pompa zasysająca
(oprócz silnika

b lueHDi).
1.
Zbiornik płynu spryskiwacza
przedniej szyby
.
2.
s
krzynka bezpieczników.
3.

Zbiornik płynu chłodzącego silnika.
k

ońcówki akumulatora:
+ Punkt metalowy dodatni.
- Punkt metalowy ujemny (masa).
Podczas wykonywania czynności pod pokrywą silnika należy być bardzo ostrożnym.
Pod pokrywą silnika

157
berlingo-2-VP_pl_chap07_Verification_ed01-2016
POZIOMY PŁYN ó W
W

ymiana oleju
operacja konieczna do wykonania
zgodnie z planem obsługowym
producenta.
n iezbędne informacje
dostępne są w
aso sieci c I tro Ë n .
Przed napełnieniem wyjąć ręczny
wskaźnik poziomu oleju.
Po napełnieniu sprawdzić poziom
(nigdy nie przekraczać poziomu
maksymalnego).
Przed zamknięciem pokrywy silnika
należy dokręcić korek wlewu oleju.
Poziom płynu hamulcowego
Wymianę płynów należy
bezwzględnie przeprowadzać po
upływie przewidzianych okresów
czasu, stosownie do planu obsługi
sporządzonego przez producenta.
u

żywać płynów zalecanych przez
producenta, spełniających wymagania
norm D
ot 4.
Poziom płynu musi mieścić się
między oznaczeniami MI
n I i M a XI
zaznaczonymi na zbiorniku.
k

onieczność częstego dolewania płynu
oznacza usterkę, należy jak najszybciej
sprawdzić układ w
aso sieci c I tro Ë n

lub w

warsztacie specjalistycznym.
Kontrolki
W przypadku konieczności
demontażu / montażu ozdobnej
osłony silnika należy postępować
ostrożnie, tak by nie uszkodzić spinek
mocujących.
Poziom oleju
Zaleca się sprawdzać poziom oleju
co 5000 km i uzupełniać go, jeśli to
konieczne, między wymianami podczas
przeglądu.
Poziom sprawdza się przy zimnym silniku,
w
samochodzie ustawionym na poziomym
podłożu, przy użyciu wskaźnika ręcznego.
Wskaźnik poziomu oleju (bagnet)
Wybór klasy lepkości
We wszystkich przypadkach wybrany
olej musi spełniać wymagania podane
w
planie obsługowym producenta.
Przedstawione poniżej czynności
stanowią element bieżącej
eksploatacji pojazdu.
n iezbędne
informacje dostępne są w aso sieci
c

I tro Ë n oraz w książce serwisowej
i gwarancyjnej dołączonej do
dokumentacji samochodu.
Weryfikacja z wykorzystaniem
kontrolek znajdujących się
w
zestawie wskaźników została
opisana w
rubryce 3, w części
"
s tanowisko kierowcy".
2 oznaczenia poziomu na
wskaźniku:
A = maxi.
W przypadku przekroczenia
tego oznaczenia należy
skontaktować się z
aso sieci
c

I tro Ë n lub z warsztatem
specjalistycznym.
b = mini.n
igdy nie doprowadzać do
obniżenia poziomu poniżej
tego oznaczenia.
a

by zapewnić niezawodność
silnika i
systemu
oczyszczania spalin, nie
należy stosować dodatków
do oleju silnikowego.
KONTROLE
7
Poziomy płynów

158
berlingo-2-VP_pl_chap07_Verification_ed01-2016
Poziom płynu chłodzącego
należy używać wyłącznie płynu
zalecanego przez producenta.
W innym przypadku istnieje
niebezpieczeństwo poważnego
uszkodzenia silnika.
g

dy silnik jest ciepły, temperatura
płynu chłodzącego jest regulowana
przez elektrowentylator. Może on
funkcjonować pomimo wyjęcia klucza
ze stacyjki.
b iorąc ponadto pod
uwagę, że układ chłodzenia działa pod
ciśnieniem, przed odkręceniem korka
należy odczekać co najmniej godzinę
od wyłączenia silnika.
a

by uniknąć poparzeń, należy odkręcić
korek o
ćwierć obrotu, co spowoduje
spadek ciśnienia.
g dy ciśnienie
spadnie, odkręcić korek całkowicie
i uzupełnić poziom płynu chłodzącego.
k

onieczność częstego dolewania
płynu oznacza usterkę, należy jak
najszybciej sprawdzić układ w
aso
sieci
c I tro Ë n .
Poziom płynu układu
kierowniczego ze wspomaganiem
samochód należy ustawić poziomo, a silnik
powinien być zimny . o dkręcić korek połączony ze
wskaźnikiem i
sprawdzić poziom płynu, który musi
znajdować się między oznaczeniami MI
n I i M a XI.
aby zregenerować filtr, gdy tylko
warunki drogowe na to pozwolą,
należy zwiększyć prędkość do 60
km/h
lub więcej i utrzymać tę prędkość
co najmniej przez 5 minut (aż do
zniknięcia komunikatu i zgaśnięcia
kontrolki serwisowej).
W trakcie regeneracji filtra cząstek
stałych, spod deski rozdzielczej mogą
dochodzić specyficzne odgłosy.
j

eżeli komunikat jest nadal
wyświetlany i
kontrolka zapalona,
należy skontaktować się z
aso
sieci
c I tro Ë n lub z warsztatem
specjalistycznym.
u

zupełnianie poziomu płynu
Poziom płynu musi mieścić się
między oznaczeniami MI
n
I i

M
a
XI
zaznaczonymi na zbiorniku
wyrównawczym.
j
eżeli ilość
dolanego płynu przekracza 1

litr,
należy skontrolować układ w
aso

sieci
c
I
tro
Ë
n
lub w

warsztacie
specjalistycznym.
Poziom płynu spryskiwaczy
szyb i reflektorów
aby uzyskać optymalną jakość
spryskiwania, decydującą nieraz
o
bezpieczeństwie, zalecamy
stosowanie produktów gamy
c I tro Ë n .
a

by zapewnić optymalne oczyszczanie
i
uniknąć zamarzania, do uzupełnienia
lub do wymiany płynu nie należy
stosować wody.
Pojemność zbiornika spryskiwacza:
około 3
litry.
j

eżeli samochód wyposażony jest
w spryskiwacz reflektorów, pojemność
zbiornika wynosi 6
litrów.
Poziom dodatku do oleju
napędowego (diesel
z
filtrem
cząstek stałych)
uzupełnienie
u
zupełnienie poziomu dodatku musi
być jak najszybciej wykonane w
aso
sieci
c I tro Ë n lub w warsztacie
specjalistycznym.
Zużyte oleje i płyny
należy unikać kontaktu zużytego oleju
ze skórą.
Płyn hamulcowy jest bardzo szkodliwy
i
korozyjny.
n

ie należy wylewać zużytego oleju,
płynu hamulcowego lub płynu
chłodzącego do kanalizacji lub
na ziemię tylko do odpowiednich
pojemników dostępnych w
aso sieci
c

I tro Ë n .
Minimalny poziom dodatku
sygnalizowany jest poprzez zapalenie
się kontrolki serwisowej i

pojawienie
się na ekranie komunikatu.
j

eżeli kontrolka zapali się przy
pracującym silniku, oznacza to
początek zapychania się filtra cząstek
stałych (wyjątkowo długa jazda
po mieście: mała prędkość, długie
korki...).
Poziomy płynów
