CITROEN BERLINGO MULTISPACE 2016 Manual do condutor (in Portuguese)

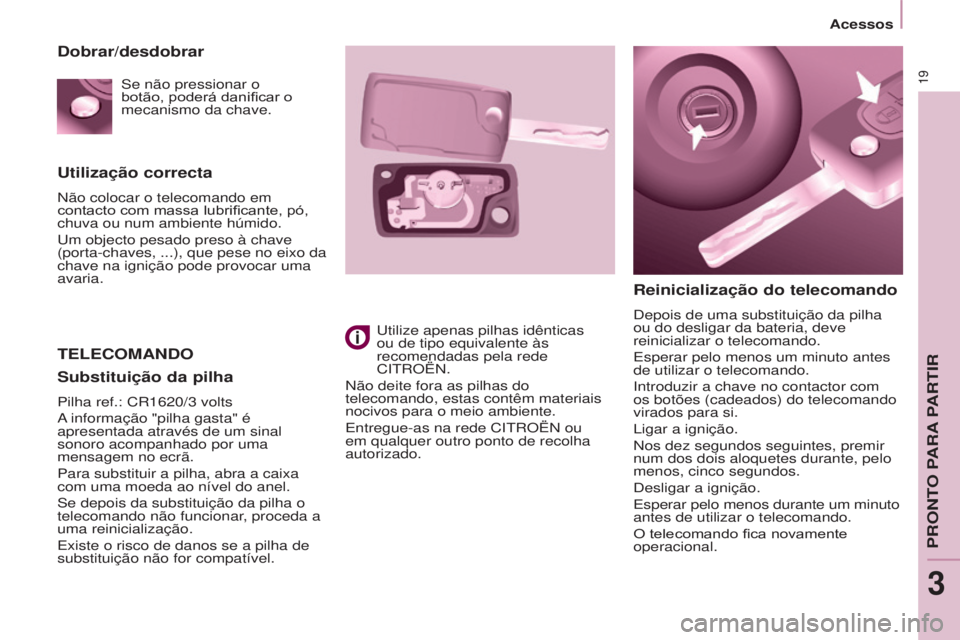

19
Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed02-2015
Utilização correcta
Não colocar o telecomando em
contacto com massa lubrificante, pó,
chuva ou num ambiente húmido.
um objecto pesado preso à chave
(porta-chaves, ...), que pese no eixo da
chave na ignição pode provocar uma
avaria.
TELECOMANDO
Reinicialização do telecomando
depois de uma substituição da pilha
ou do desligar da bateria, deve
reinicializar o telecomando.
esperar pelo menos um minuto antes
de utilizar o telecomando.
introduzir a chave no contactor com
os botões (cadeados) do telecomando
virados para si.
ligar a ignição.
Nos dez segundos seguintes, premir
num dos dois aloquetes durante, pelo
menos, cinco segundos.
desligar a ignição.
esperar pelo menos durante um minuto


antes de utilizar o telecomando.
O telecomando fica novamente
operacional.utilize apenas pilhas idênticas
ou de tipo equivalente às
recomendadas pela rede
C
itRoËN.
Não deite fora as pilhas do
telecomando, estas contêm materiais
nocivos para o meio ambiente.
entregue-as na rede CitRoËN ou
em qualquer outro ponto de recolha
autorizado.
Dobrar/desdobrar
Substituição da pilha
Pilha ref.: CR1620/3 volts
a informação "pilha gasta" é
apresentada através de um sinal
sonoro acompanhado por uma
mensagem no ecrã.
Para substituir a pilha, abra a caixa
com uma moeda ao nível do anel.
Se depois da substituição da pilha o
telecomando não funcionar, proceda a
uma reinicialização.
existe o risco de danos se a pilha de
substituição não for compatível. Se não pressionar o
botão, poderá danificar o
mecanismo da chave.
acessos
PRoNto PaRa PaRtiR
3

20
Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed02-2015
Não esquecer
Quando sair do veículo, verifique que
as luzes se encontram apagadas e
não deixe nenhum objecto de valor à
vista.
Como medida de segurança (crianças
a bordo), retire a chave do dispositivo
anti-roubo ao abandonar o veículo,
mesmo que seja por pouco tempo.
Utilização correcta
Não efectue nenhuma modificação no
imobilizador electrónico.
uma manipulação do telecomando,
mesmo no bolso, pode provocar o
destrancamento involuntário das
portas.
a utilização simultânea de outros
aparelhos de alta frequência
(telemóveis, alarmes domésticos...)
pode perturbar momentaneamente o
funcionamento do telecomando.
o telecomando não pode funcionar
enquanto a chave estiver na ignição,
mesmo que esteja desligada.
ANTIARRANqUE
ELECTRÓNICO
Em caso de perda das chaves
dirija-se à rede CitRoËN com o
certificado de matrícula e o seu
documento de identificação.
a rede CitRoËN poderá recuperar
o código da chave e o código
transponder para encomendar uma
nova chave. Aquando da compra de um
veículo de ocasião

, solicite que seja
efectuada uma memorização das
chaves pela rede C
itRoËN para ter
a certeza de que as chaves em sua
posse são as únicas que permitem o
funcionamento do veículo.
ALARME
Se o seu veículo possuir este
equipamento, o alarme permite dois
tipos de protecção:
-
periférica, actua em caso de
abertura de uma porta dianteira/
traseira ou do capot.
-
volumétrica, actua em caso de
variação do volume do habitáculo
(quebra de vidro ou movimento no
interior).
Se o seu veículo estiver equipado com
uma divisória, a protecção volumétrica
não está activa no espaço de carga.
Fecho do veículo com o alarme
completo
Activação
- desligue a chave e saia do veículo.
-

l
igue o alarme nos cinco minutos
seguintes à saída do veículo,
trancando ou supertrancando com
o telecomando da chave.
o led
vermelho, na consola central,
acende-se de forma intermitente a
cada segundo.
todas as chaves contêm um
dispositivo antiarranque electrónico.
este dispositivo bloqueia o sistema
de alimentação do motor

.
activa-se
automaticamente quando a chave é
retirada da ignição.
após ligar a ignição, é estabelecido um
diálogo entre a chave e o antiarranque
electrónico.
a parte metálica da chave deve estar
correctamente aberta para um diálogo
correcto.
acessos

21
Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed02-2015
PORTAS DIANTEIRAS
A partir do interior
utilizar o comando de abertura da porta
para destrancar e abrir a porta em questão.
A partir do exterior
utilizar o telecomando para trancar/
destrancar o veículo.
inserir a parte metálica da chave na
fechadura do lado do condutor

, se o
telecomando estiver inactivo.
Desactivação
- destranque o veículo com o
telecomando ou ligue a ignição, o
led vermelho apaga-se.
Fecho do veículo apenas com
alarme perimétrico
Se pretender deixar uma janela aberta
ou um animal no interior do veículo
durante a sua ausência, deverá optar
unicamente pelo tipo de protecção
periférica.
-


d
esligue a ignição. -


a
ntes de dez segundos,

carregue no botão
a,


situado na consola central,
até ao aparecimento do
led vermelho.
-
Saia do veículo.
-


a
ntes de cinco minutos, active o

alarme, trancando ou supertrancado
com o telecomando da chave
(o
led vermelho pisca a cada


segundo).
Accionamento
a sirene toca, as luzes de mudança
de direcção acendem-se de forma
intermitente durante cerca de 30
segundos


e o
led vermelho pisca rapidamente.- Para o apagar, introduza a chave e
ligue a ignição.
após dez accionamentos consecutivos
(no décimo primeiro) o alarme é
desactivado. Siga novamente o
procedimento de activação.
Fecho do veículo sem alarme
- insira a chave na fechadura da
porta do condutor e tranque-a.
Para a lavagem do veículo, não active
o alarme.
Avaria do telecomando
Quando o alarme estiver ligado e o
telecomando não funcionar:
-


d
estranque as portas com a chave
e abra a porta. o alarme dispara.
-


l
igue a ignição em dez segundos. o alarme deixa de funcionar

.
Problema de funcionamento
ao ligar a ignição, se o led vermelho
permanecer aceso, durante dez segundos,
a sirene tem um defeito de conexão.
Consulte a rede CitRoËN para
verificação do sistema.
Activação automática
Consoante o país de comercialização,
o alarme activa-se automaticamente
cerca de 2
minutos após o fecho da
última porta.
Para evitar que o alarme toque
aquando da abertura de uma porta, é
imperativo voltar a premir o botão de
destrancamento do telecomando.
Não modifique o sistema de
alarme pois isso poderá provocar
o seu mau funcionamento.
acessos
PRoNto PaRa PaRtiR
3

22
Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed02-2015

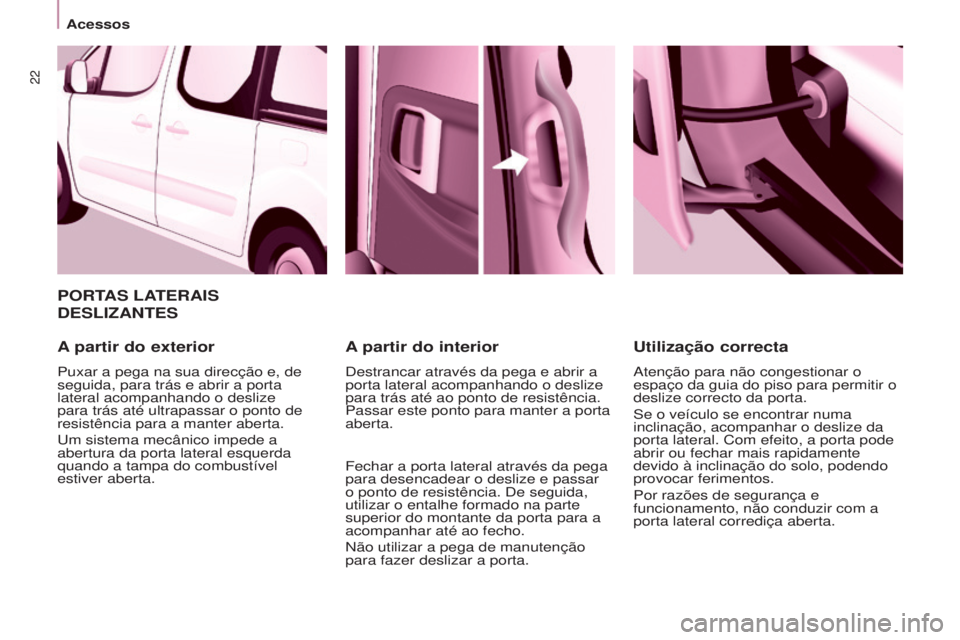

PORTAS LATERAIS
DESLIzANTES
A partir do exterior
Puxar a pega na sua direcção e, de
seguida, para trás e abrir a porta
lateral acompanhando o deslize
para trás até ultrapassar o ponto de
resistência para a manter aberta.
um sistema mecânico impede a
abertura da porta lateral esquerda
quando a tampa do combustível
estiver aberta.
A partir do interior
destrancar através da pega e abrir a
porta lateral acompanhando o deslize
para trás até ao ponto de resistência.
Passar este ponto para manter a porta
aberta.
Fechar a porta lateral através da pega
para desencadear o deslize e passar
o ponto de resistência.
de seguida,
utilizar o entalhe formado na parte
superior do montante da porta para a
acompanhar até ao fecho.
Não utilizar a pega de manutenção
para fazer deslizar a porta.
Utilização correcta
atenção para não congestionar o
espaço da guia do piso para permitir o
deslize correcto da porta.
Se o veículo se encontrar numa
inclinação, acompanhar o deslize da
porta lateral. Com efeito, a porta pode
abrir ou fechar mais rapidamente
devido à inclinação do solo, podendo
provocar ferimentos.
Por razões de segurança e
funcionamento, não conduzir com a
porta lateral corrediça aberta.
acessos

23
Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed02-2015
Intervenção em caso de avaria
da bateria
Portas dos passageiros dianteiros e
laterais
em caso de avaria da bateria ou do
trancamento centralizado, utilize o
fecho para trancar mecanicamente as
portas.
-
Para abrir a porta e sair do veículo,
puxe o comando interior.
-
Para trancar a porta, insira a chave
no orifício situado na portae rode-a
em seguida um oitavo de volta

.
Porta do condutor
-


i
nsira a chave na fechadura e
rode-a em seguida para a direita
para trancar ou para a esquerda
para destrancar

.
PORTA DA MALA TRASEIRA
A partir do interior
(comando de emergência)
em caso de um incidente de
funcionamento do destrancamento
centralizado, permite abrir a porta da
mala traseira a partir do interior

.
introduzir uma pequena chave de
fendas no orifício, entre a porta da
mala e o piso. Para destrancar a
fechadura, deslocar o fecho para a
esquerda e empurrar a porta.
Abertura
A partir do exterior
o trancamento/destrancamento
efectua-se com o telecomando.
Para abrir

, accionar o comando sob o
tampão e elevar a porta da mala.
está disponível uma correia para
fechar a porta na posição alta.
acompanhar o fecho da porta da
mala até ao ponto de equilíbrio do
respectivo percurso e aplicar uma
última impulsão na porta da mala para
se fechar completamente.
acessos
PRoNto PaRa PaRtiR
3

24
Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed02-2015
PORTAS TRASEIRAS
A partir do exterior
Para abrir, puxea pega na sua direcção.Puxe a alavanca para abrir a porta do
lado direito.
Para fechar, comece pela porta direita
e, de seguida, feche a porta esquerda.
Com a porta da mala traseira, o pára-
choques traseiro foi reforçado para
servir de degrau, aquando do acesso
ao veículo.
as portas traseiras são assimétricas
(2/3 - 1/3), com o lado mais estreito à
direita.
estas portas estão equipadas com um
fecho central.
Vidro da porta da mala
o vidro de abertura permite aceder
directamente à traseira do veículo,
sem ter de se abrir a porta.
Abertura
após destrancar o veículo através do
telecomando ou da chave, premir o
comando e puxar o vidro traseiro para
o abrir

.
Fecho
Fechar o vidro traseiro premindo
o centro do vidro até fechar
completamente.
a porta da mala traseira e o
respectivo vidro não podem ser
abertos simultaneamente para
evitar danificar o vidro de um modo
geral.
acessos

25
Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed02-2015

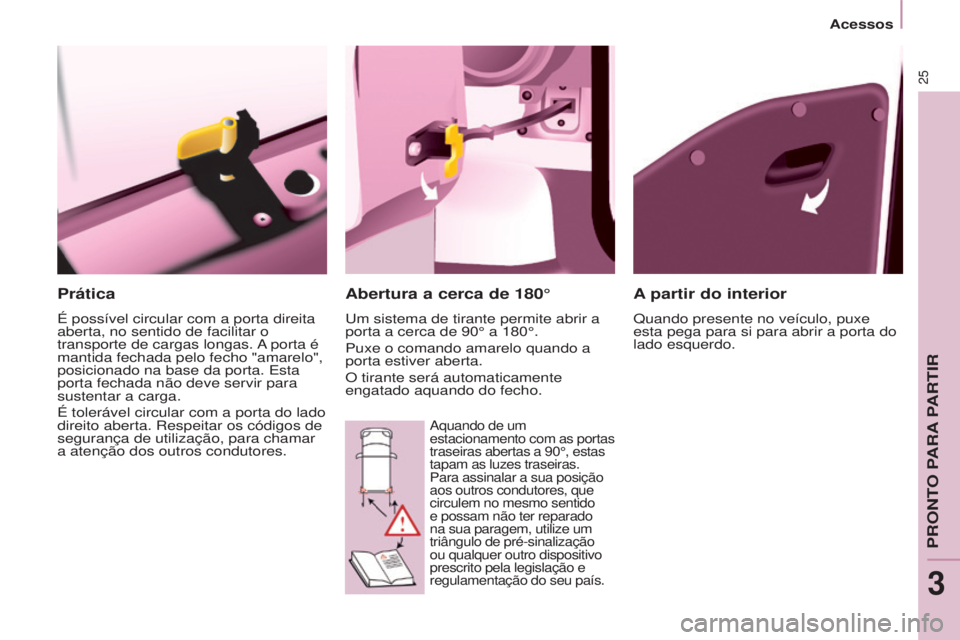

Prática
É possível circular com a porta direita
aberta, no sentido de facilitar o
transporte de cargas longas.
a porta é
mantida fechada pelo fecho "amarelo",
posicionado na base da porta.
esta
porta fechada não deve servir para
sustentar a carga.
É tolerável circular com a porta do lado
direito aberta. Respeitar os códigos de
segurança de utilização, para chamar
a atenção dos outros condutores.
A partir do interior
Quando presente no veículo, puxe
esta pega para si para abrir a porta do
lado esquerdo.
Abertura a cerca de 180°
um sistema de tirante permite abrir a
porta a cerca de 90° a 180°.
Puxe o comando amarelo quando a
porta estiver aberta.
o tirante será automaticamente
engatado aquando do fecho.
aquando de um
estacionamento com as portas
traseiras abertas a 90°, estas

tapam as luzes traseiras.
Para assinalar a sua posição
aos outros condutores, que
circulem no mesmo sentido
e possam não ter reparado
na sua paragem, utilize um
triângulo de pré-sinalização
ou qualquer outro dispositivo
prescrito pela legislação e
regulamentação do seu país.
acessos
PRoNto PaRa PaRtiR
3

26
Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed02-2015
TECTO DE ABRIR DO ESPAÇO DE CARGA
Barra de apoio
dispõe de uma barra de apoio para
transportar cargas compridas, através
da abertura do tecto de abrir do
espaço de carga.
Rebata a barra de apoio elevando a
alavanca.
acompanhe-a até ao pilar da porta.
Fixe as cargas compridas a
transportar

, eleve e reposicione a barra
de apoio com uma mão.
Confirme a fixação correcta ao
pressionar a pega para baixo até
passar o ponto duro e prenda
correctamente as cargas.
o pára-choques traseiro foi
reforçado para servir de apoio
para os pés para acesso ao
veículo.
As portas traseiras só ficam trancadas
com a barra de apoio instalada.
Quando o tecto de abrir do espaço de
carga for aberto, preste atenção nas
passagens com altura limitada.
Nunca coloque cargas directamente
sobre as portas traseiras.
Respeite os códigos de utilização
para chamar a atenção dos outros
condutores.
Reserve a utilização do tecto de abrir do
espaço de carga para distâncias curtas.
os suportes laterais ser utilizados
como pontos de fixação.
- baixe o manípulo preto para trancar
o tecto de abrir do espaço de carga.
o trancamento do tecto de abrir do espaço de
carga permite um correcto encosto na junta e
garante a estanqueidade, com ausência de ruídos.
Este tecto de abrir específico no
tejadilho apenas é compatível com as
portas de bater.
Para abrir o tecto de abrir do espaço de carga:- eleve o manípulo preto da junta
articulada,
-
liberte a junta articulada,
pressionando o tecto de abrir do
espaço de carga (para baixo) e, em
seguida, solte o gancho,
- eleve o tecto de abrir do espaço de carga,- ultrapasse o ponto de resistência
para fixar o tecto de abrir com as
varetas de fixação.
Nunca coloque o veículo em movimento sem
as varetas instaladas no local adequado.
Para fechar o compartimento:
- confirme que a barra de apoio fica
correctamente bloqueada,
- baixe o tecto de abrir do espaço de carga,- pressionando o tecto de abrir do
espaço de carga (para baixo),
pegue nos dois fechos da mola e,
em seguida, coloque o gancho no
respectivo alojamento, Nunca prenda cargas ao tecto de abrir
do espaço de carga.
Nunca coloque o veículo em movimento sem
a barra de apoio devidamente instalada.
acessos

27
Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed02-2015

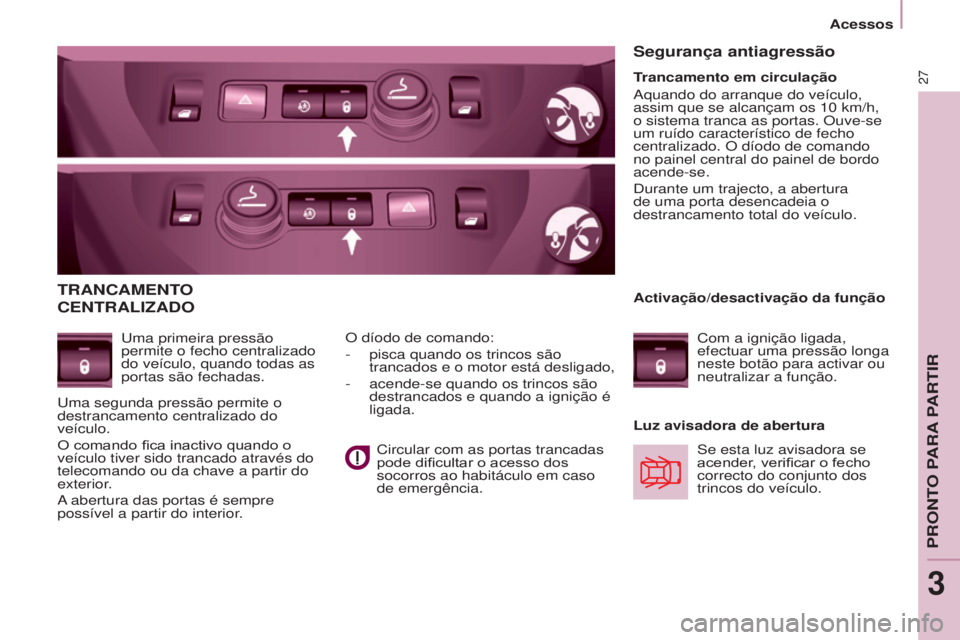

TRANCAMENTO
CENTRALIzADO
uma primeira pressão
permite o fecho centralizado
do veículo, quando todas as
portas são fechadas.
Luz avisadora de aberturao díodo de comando:
-
pisca quando os trincos são
trancados e o motor está desligado,
-
acende-se quando os trincos são
destrancados e quando a ignição é
ligada.
Segurança antiagressão
Se esta luz avisadora se
acender, verificar o fecho
correcto do conjunto dos
trincos do veículo.
Trancamento em circulação
aquando do arranque do veículo,
assim que se alcançam os 10 km/h,
o sistema tranca as portas. ouve-se
um ruído característico de fecho
centralizado.
o díodo de comando
no painel central do painel de bordo
acende-se.
durante um trajecto, a abertura
de uma porta desencadeia o
destrancamento total do veículo.
Activação/desactivação da função
Com a ignição ligada,
efectuar uma pressão longa
neste botão para activar ou
neutralizar a função.
Circular com as portas trancadas
pode dificultar o acesso dos
socorros ao habitáculo em caso
de emergência.
uma segunda pressão permite o
destrancamento centralizado do
veículo.
O comando fica inactivo quando o
veículo tiver sido trancado através do
telecomando ou da chave a partir do
exterior

.
a abertura das portas é sempre
possível a partir do interior.
acessos
PRoNto PaRa PaRtiR
3

28
Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed02-2015

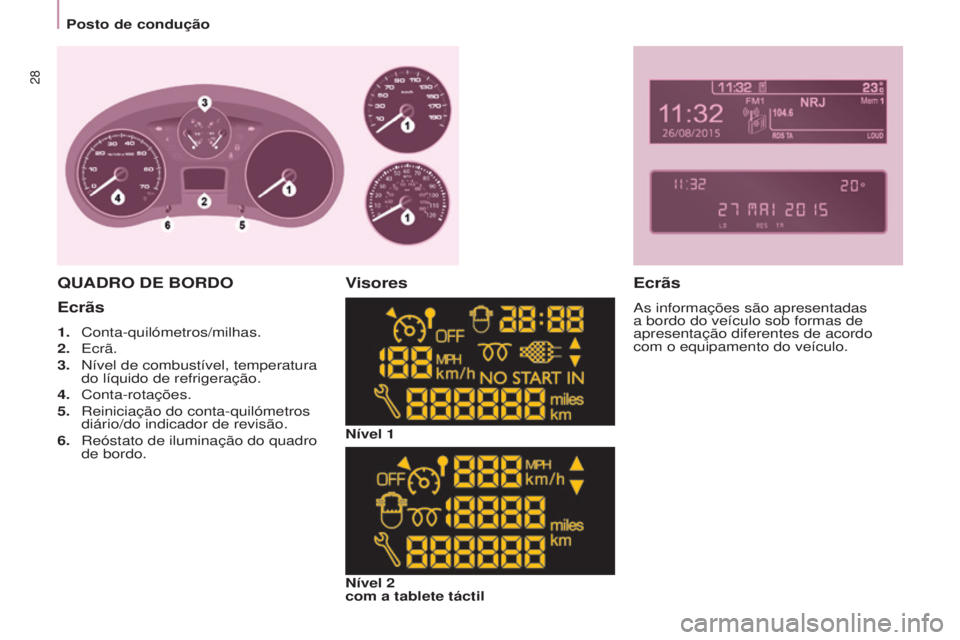

Posto de condução
Berlingo-2-VP_pt_Chap03_Pret-a-partir_ed02-2015
Ecrãs
1. Conta-quilómetros/milhas.
2.

e
crã.
3.
Nível de combustível, temperatura
do líquido de refrigeração.
4.
Conta-rotações.
5.
Reiniciação do conta-quilómetros
diário/do indicador de revisão.
6.
Reóstato de iluminação do quadro
de bordo. Nível 1
qUADRO DE BORDOVisores
Ecrãs
as informações são apresentadas
a bordo do veículo sob formas de
apresentação diferentes de acordo
com o equipamento do veículo.
Nível 2
com a tablete táctil
