Sicherungen - Innenraum
Sicherungen FAmpere
A Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15 Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät
SCHNELLHILFE
8
Austausch der Sicherungen

190
Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016
Sicherungen - Motorraum
Rasten Sie nach dem Öffnen der
Motorhaube den entsprechenden
Sicherungskasten aus und kippen Sie ihn
an, um an die Sicherungen zu gelangen.
Sicherungen FAmpere
A Funktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorne und hinten
4 - Nicht belegt
5 15 Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparkmodul
10 30 Motorbauteile 11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links
Austausch der Sicherungen

191
Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016
Frontscheibenwischer in Park- und
Wartungsposition bringenWischerblatt vorne austauschen
- Scheibenwischerarm anheben
-
Wischerblatt lösen und entfernen
-


Neues Wischerblatt montieren
-


Wischerarm wieder anlegen
Wischerblatt hinten austauschen
- Scheibenwischerarm anheben,
Wischerblatt lösen und entfernen.
-

Neues Wischerblatt montieren und
Arm wieder abklappen.

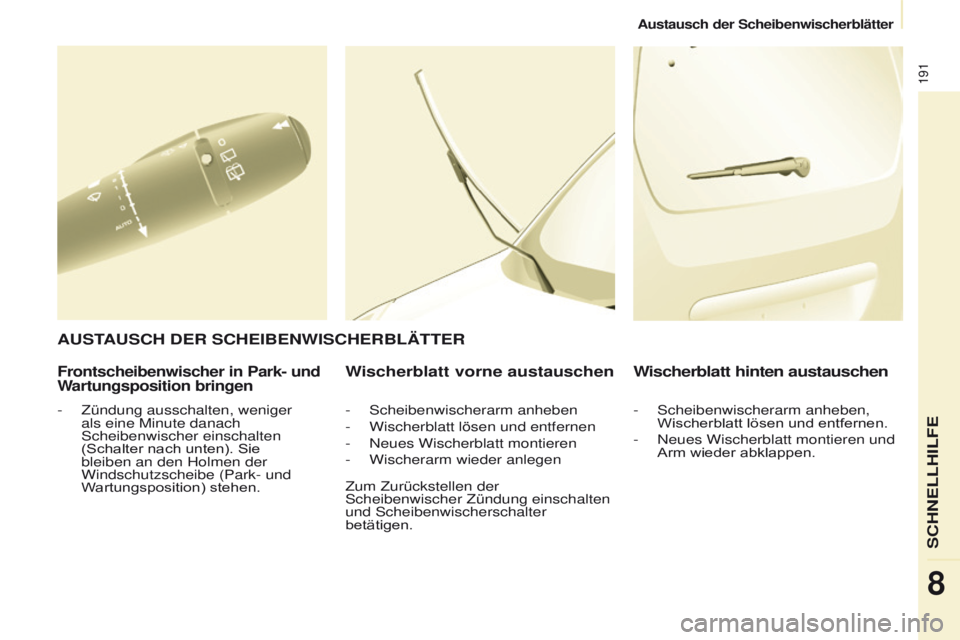

AUSTAUSCH DER SCHEIBENWISCHERBLäTTER
- Zündung ausschalten, weniger
als eine Minute danach
Scheibenwischer einschalten
(Schalter nach unten). Sie
bleiben an den Holmen der
Windschutzscheibe (Park- und
W
artungsposition) stehen. Zum Zurückstellen der
Scheibenwischer Zündung einschalten
und Scheibenwischerschalter
betätigen.
SCHNELLHILFE
8
Austausch der Scheibenwischerblätter

192
Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016
Ohne Anheben (4 Räder am
Boden)
Hierzu muss stets eine
Abschleppstange verwendet werden.

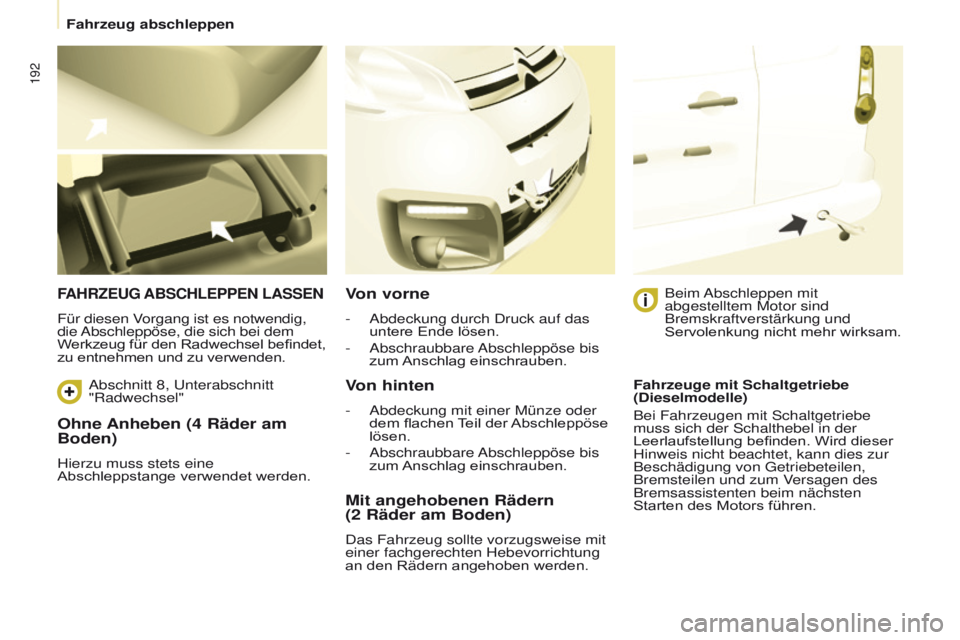

FAHRZEUG ABSCHLEPPEN LASSEN
Für diesen Vorgang ist es notwendig,
die Abschleppöse, die sich bei dem
Werkzeug für den Radwechsel befindet,
zu entnehmen und zu verwenden.
Von vorne
- Abdeckung durch Druck auf das
untere Ende lösen.
-

Abschraubbare Abschleppöse
bis
zum Anschlag einschrauben.
Von hinten
- Abdeckung mit einer Münze oder
dem flachen Teil der Abschleppöse
lösen.
-

Abschraubbare Abschleppöse
bis
zum Anschlag einschrauben.

Beim Abschleppen mit
abgestelltem Motor sind
Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.
Mit angehobenen Rädern
(2
Räder am Boden)
Das Fahrzeug sollte vorzugsweise mit
einer fachgerechten Hebevorrichtung
an den Rädern angehoben werden. Fahrzeuge mit Schaltgetriebe
(Dieselmodelle)
Bei Fahrzeugen mit Schaltgetriebe
muss sich der Schalthebel in der
Leerlaufstellung befinden. Wird dieser
Hinweis nicht beachtet, kann dies zur
Beschädigung von Getriebeteilen,
Bremsteilen und zum Versagen des
Bremsassistenten beim nächsten
Starten des Motors führen.
Abschnitt 8, Unterabschnitt
"Radwechsel"
Fahrzeug abschleppen

193
Berlingo2VP_de_Chap09_Caract-technique_ed02-2016Berlingo2VP_de_Chap09_Caract-technique_ed02-2016
TECHNISCHE DATEN
9

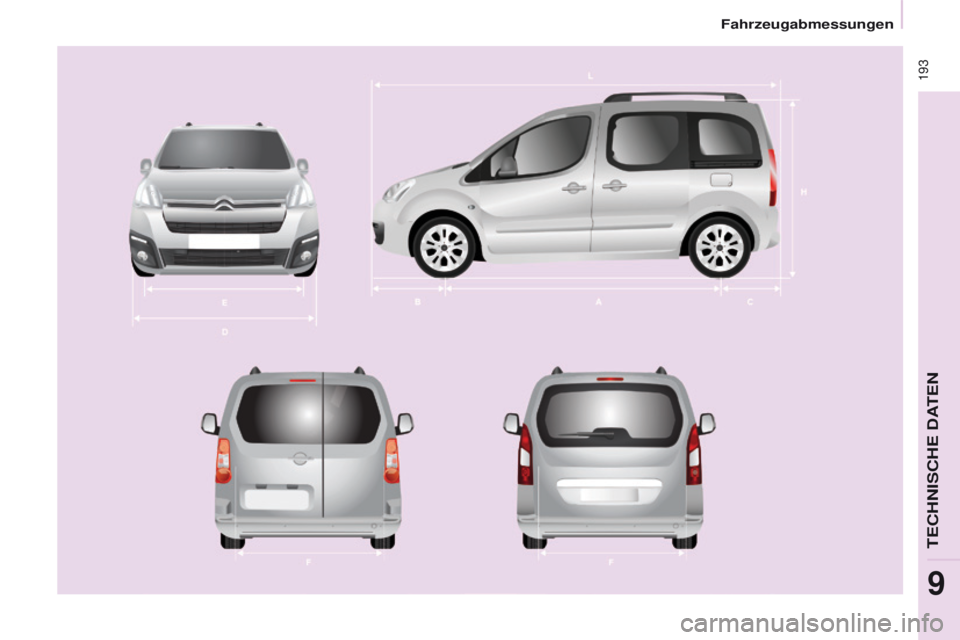

Fahrzeugabmessungen

194
Berlingo2VP_de_Chap09_Caract-technique_ed02-2016Berlingo2VP_de_Chap09_Caract-technique_ed02-2016

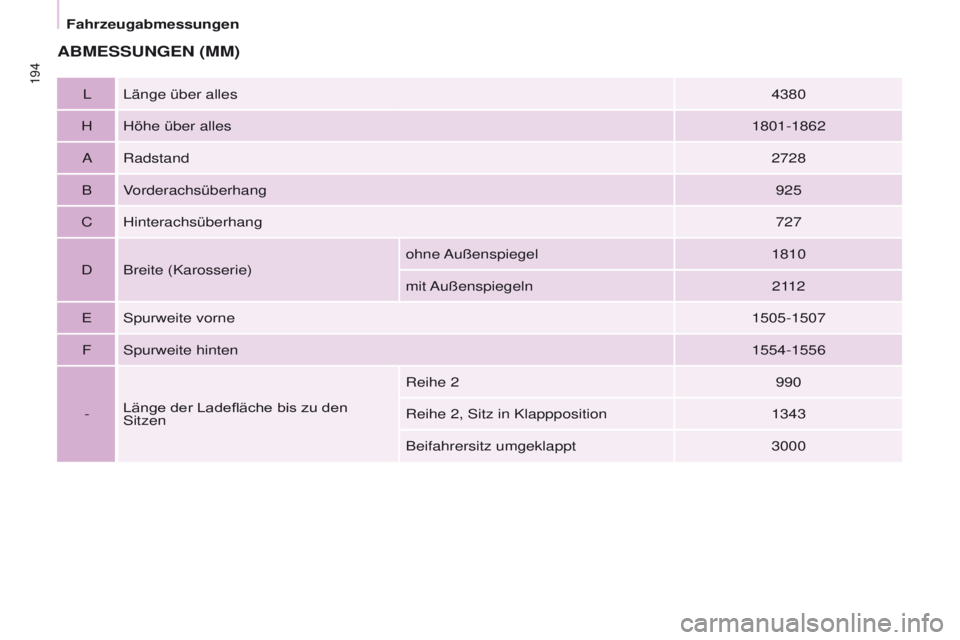

ABMESSUNGEN (MM)
L Länge über alles4380
H Höhe über alles 1801-1862
A Radstand 2728
B Vorderachsüberhang 925
C Hinterachsüberhang 727
D Breite (Karosserie) ohne Außenspiegel
1810
mit Außenspiegeln 2112
E Spurweite vorne 1505-1507
F Spurweite hinten 1554-1556
- Länge der Ladefläche bis zu den
Sitzen Reihe 2
990
Reihe 2, Sitz in Klappposition 1343
Beifahrersitz umgeklappt 3000
Fahrzeugabmessungen

195
Berlingo2VP_de_Chap09_Caract-technique_ed02-2016Berlingo2VP_de_Chap09_Caract-technique_ed02-2016
MMax. Ladekantenhöhe mit Bereifung 205/65 R15 und
Klappenverkleidung 582
Flügeltüren Heckklappe
klein groß
N Nutzhöhe der Öffnung (Karosserie) 111 8
O Breite 4955431582
Hecktüren (mm)
TECHNISCHE DATEN
9
Fahrzeugabmessungen

196
Berlingo2VP_de_Chap09_Caract-technique_ed02-2016Berlingo2VP_de_Chap09_Caract-technique_ed02-2016

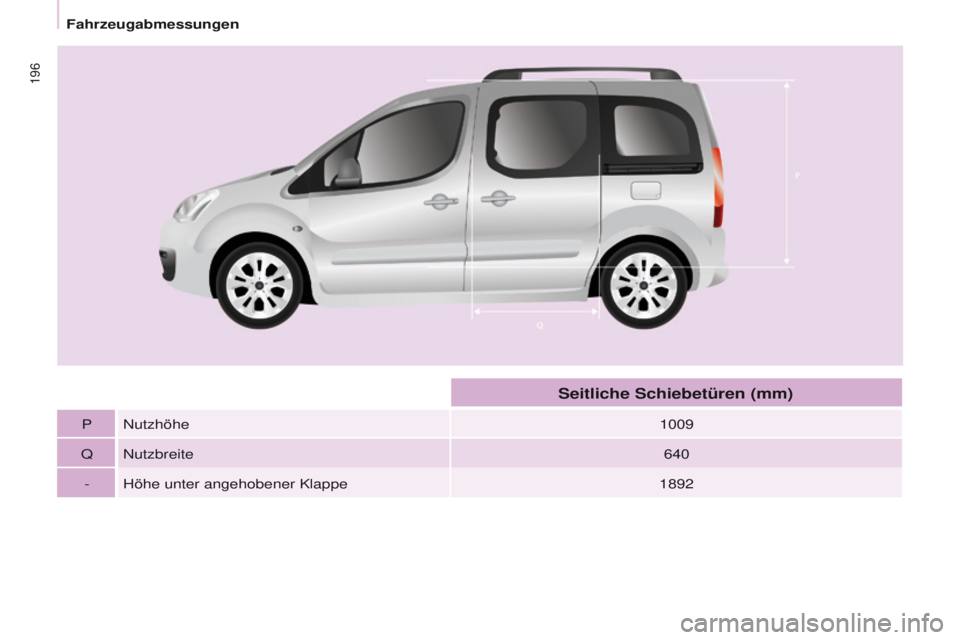

P Nutzhöhe1009
Q Nutzbreite 640
- Höhe unter angehobener Klappe 1892
Seitliche Schiebetüren (mm)
Fahrzeugabmessungen

197
Berlingo2VP_de_Chap09_Caract-technique_ed02-2016Berlingo2VP_de_Chap09_Caract-technique_ed02-2016
MOTORDATEN
Die speziellen Angaben zu
Ihrer Motorisierung (Hubraum,
Höchstleistung, Drehzahl bei
Höchstleistung, Kraftstoffart,
CO
2-Ausstoß, ...) entnehmen Sie bitte
Ihren Zulassungsdokumenten.
Die Höchstleistung entspricht dem
auf dem Prüfstand homologierten
Wert, gemäß den geltenden EG/ECE-
Bestimmungen
Für weitere Informationen konsultieren
Sie bitte die Internetseite des
Herstellers oder wenden Sie sich
an einen Vertreter des CITROËN-
Händlernetzes bzw. an eine
qualifizierte Fachwerkstatt.
GEWICHTE UND A NH ä NGELASTEN
Die Gewichte und maximal zulässigen
Anhängelasten Ihres Fahrzeuges entnehmen
Sie bitte Ihren Zulassungsdokumenten.
Das dort deklarierte Leergewicht
berücksichtigt u.a. den zu 90% gefüllten
Kraftstofftank sowie eine pauschale Masse
für den Fahrer in Höhe von 75
kg.
Der angegebene Maximal-Wert für die
Anhängelasten kann gegebenenfalls
nur bei Teilbeladung des Zugfahrzeugs
genutzt werden. Dies ist bedingt
durch die jeweilige Höhe des
zulässigen Gesamtzuggewichts.
Bei jedem Beladungszustand gilt,
dass die Summe aus tatsächlichem
Gewicht des Zugfahrzeugs und
tatsächlicher Anhängelast das zulässige
Gesamtzuggewicht nicht übersteigen
darf. Die angegebenen Werte für
Gesamtzuggewicht und Anhängelasten
gelten für eine maximale Höhenlage von
1000

Metern.
Die aufgeführte Anhängelast
ist in Schritten von weiteren 1000
Metern
um jeweils 10% zu reduzieren.
Hohe Außentemperaturen
können, zum Schutz des Motors,
zu einem Leistungsabfall des
Fahrzeugs führen; verringern Sie bei
Außentemperaturen über 37
°C die
Anhängelast.
Das Fahren mit Anhänger
kann bei einem gering
beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigen.
Beim Fahren mit Anhänger verlängert
sich der Bremsweg.
Für Fahrzeuge mit Anhänger
verringert sich die amtlich zulässige
Höchstgeschwindigkeit (beachten Sie
die geltende gesetzliche Regelung in
Ihrem Land).
Eine gegebenenfalls am Fahrzeug angebrachte
Anhängekupplung muss der maximalen Anhängelast und
Stützlast des Fahrzeugs entsprechen (siehe Angaben in der
Anbauanleitung und auf dem Typenschild der Anhängekupplung).
Einige Gewichtsangaben sind auch
dem Typenschild des Fahrzeugs zu
entnehmen (siehe Rubrik "Kenndaten"
dieser Bedienungsanleitung).
Für weitere Informationen wenden
Sie sich bitte an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
TECHNISCHE DATEN
9
Gewichte

198
Berlingo2VP_de_Chap09_Caract-technique_ed02-2016Berlingo2VP_de_Chap09_Caract-technique_ed02-2016
Motorisierung / Gewichte Benzinmotoren
5 SitzeMotoren GetriebeMotorölfüllmengen
mit Austausch
des
Filters (in Liter) max. Anhängelast,
ungebremst (kg) max. Stützlast (kg)
1.6
110 Schaltgetriebe,
5
Gänge3,25
750 55
1.6
VTi 95 Schaltgetriebe,
5
Gänge4,25
600 70
1.6
VTi 120 Schaltgetriebe,
5
Gänge4,25
690 70
1.6
VTi 120 Euro 6Schaltgetriebe,
5
Gänge4,25
690 70
1.2
PureTech S&S 110
Euro 6 Schaltgetriebe,
5
Gänge3,45
660 56
7
Sitze Motoren GetriebeMotorölfüllmengen
mit Austausch des Filters (in Liter) max. Anhängelast,
ungebremst (kg) max. Stützlast (kg)
1.6
110 Schaltgetriebe,
5
Gänge3,25
750 70
Gewichte
