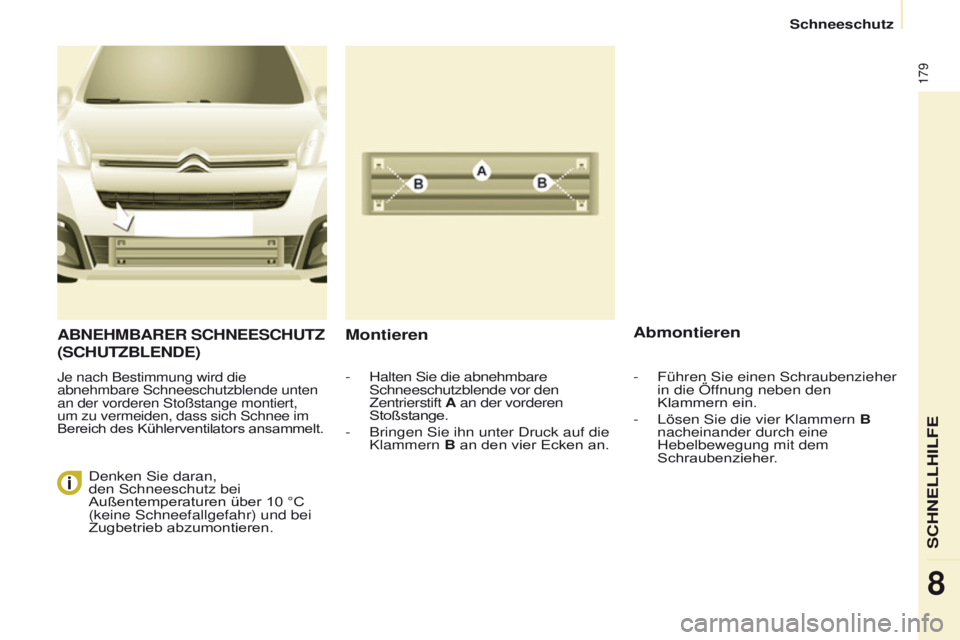

ABNEHMBARER SCHNEESCHUTZ
(S CHUTZBLENDE )
Je nach Bestimmung wird die
abnehmbare Schneeschutzblende unten
an der vorderen Stoßstange montiert,
um zu vermeiden, dass sich Schnee im
Bereich des Kühlerventilators ansammelt.
Montieren Abmontieren
- Halten Sie die abnehmbare

Schneeschutzblende vor den
Zentrierstift A an der vorderen
Stoßstange.
- Bringen Sie ihn unter Druck auf die
Klammern B an den vier Ecken an.
Denken Sie daran,
den Schneeschutz bei
Außentemperaturen über 10


°C
(keine Schneefallgefahr) und bei
Zugbetrieb abzumontieren. -

Führen Sie einen Schraubenzieher
in die Öf

fnung neben den
Klammern ein.
- Lösen Sie die vier Klammern B
nacheinander durch eine
Hebelbewegung mit dem
Schraubenzieher.
SCHNELLHILFE
8
Schneeschutz

180
Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016

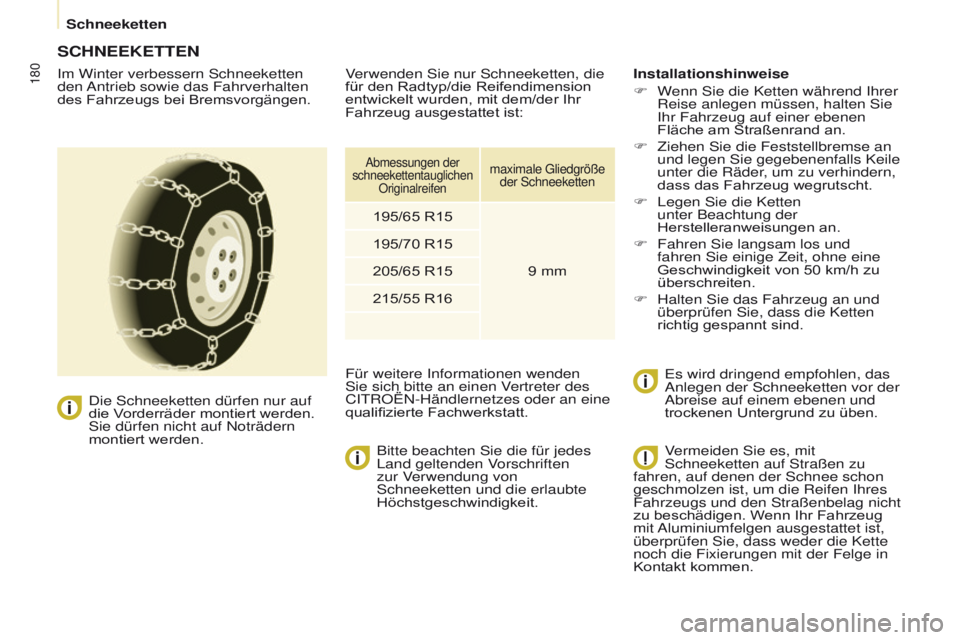

SCHNEEKETTEN
Im Winter verbessern Schneeketten
den Antrieb sowie das Fahrverhalten
des Fahrzeugs bei Bremsvorgängen.
Die Schneeketten dürfen nur auf
die V
orderräder montiert werden.
Sie dürfen nicht auf Noträdern
montiert werden.
Bitte beachten Sie die für jedes
Land geltenden V

orschriften
zur Verwendung von
Schneeketten und die erlaubte
Höchstgeschwindigkeit. Installationshinweise
F

W
enn Sie die Ketten während Ihrer
Reise anlegen müssen, halten Sie
Ihr Fahrzeug auf einer ebenen
Fläche am Straßenrand an.
F

Ziehen Sie die Feststellbremse an
und legen Sie gegebenenfalls Keile
unter die Räder

, um zu verhindern,
dass das Fahrzeug wegrutscht.
F

Legen Sie die Ketten
unter Beachtung der
Herstelleranweisungen an.
F


Fahren Sie langsam los und
fahren Sie einige Zeit, ohne eine
Geschwindigkeit von 50

km/h zu
überschreiten.
F

Halten Sie das Fahrzeug an und
überprüfen Sie, dass die Ketten
richtig gespannt sind.
Es wird dringend empfohlen, das
Anlegen der Schneeketten vor der
Abreise auf einem ebenen und
trockenen Untergrund zu üben.
V

erwenden Sie nur Schneeketten, die
für den Radtyp/die Reifendimension
entwickelt wurden, mit dem/der Ihr
Fahrzeug ausgestattet ist:
Für weitere Informationen wenden
Sie sich bitte an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Abmessungen der
schneekettentauglichen Originalreifenmaximale Gliedgröße der Schneeketten
195/65 R15
9 mm
195/70
R15
205/65
R15
215/55
R16
Vermeiden Sie es, mit
Schneeketten auf Straßen zu
fahren, auf denen der Schnee schon
geschmolzen ist, um die Reifen Ihres
Fahrzeugs und den Straßenbelag nicht
zu beschädigen. Wenn Ihr Fahrzeug
mit Aluminiumfelgen ausgestattet ist,
überprüfen Sie, dass weder die Kette
noch die Fixierungen mit der Felge in
Kontakt kommen.
Schneeketten

181
Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016
AUSTAUSCH DER GLÜHLAMPEN
Typ A
Glühlampe ganz aus
Glas: vorsichtig ziehen,
da sie unter Druck
eingesetzt ist.
Typ C
Halogenlampe:
Sperrfeder aus der
Halterung lösen. Typ B
Glühlampe mit
Bajonettverschluss: auf
die Glühlampe drücken
und dann entgegen dem
Uhrzeigersinn drehen.

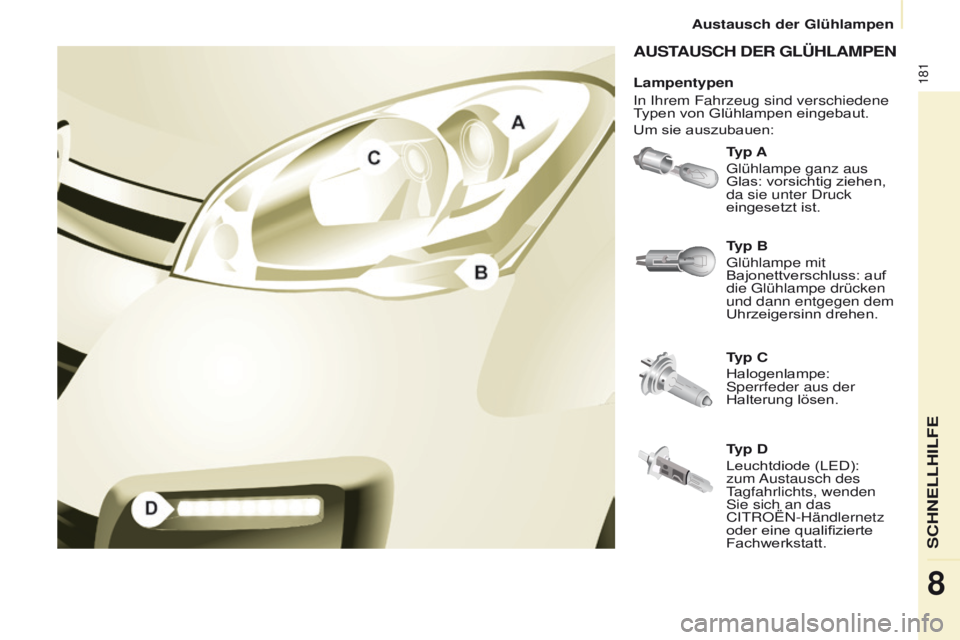

Lampentypen
In Ihrem Fahrzeug sind verschiedene
Typen von Glühlampen eingebaut.
Um sie auszubauen:
Typ D
Leuchtdiode (LED):
zum Austausch des
Tagfahrlichts, wenden
Sie sich an das
CITROËN-Händlernetz
oder eine qualifizierte
Fachwerkstatt.
SCHNELLHILFE
8
Austausch der Glühlampen

182
Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016
2. Standlicht
Typ A, W5W - 5W
-
Entfernen Sie die
Abdeckung,
indem Sie an der weichen
Gummilasche ziehen.
-

Ziehen Sie die unter Druck
eingesetzte Lampenfassung
heraus, indem Sie am
Steckverbinder ziehen.
-


W
echseln Sie die Glühlampe aus.
-

Überprüfen Sie, dass die
Abdeckung überall sauber
anliegt, um ihre Dichtigkeit zu
gewährleisten.

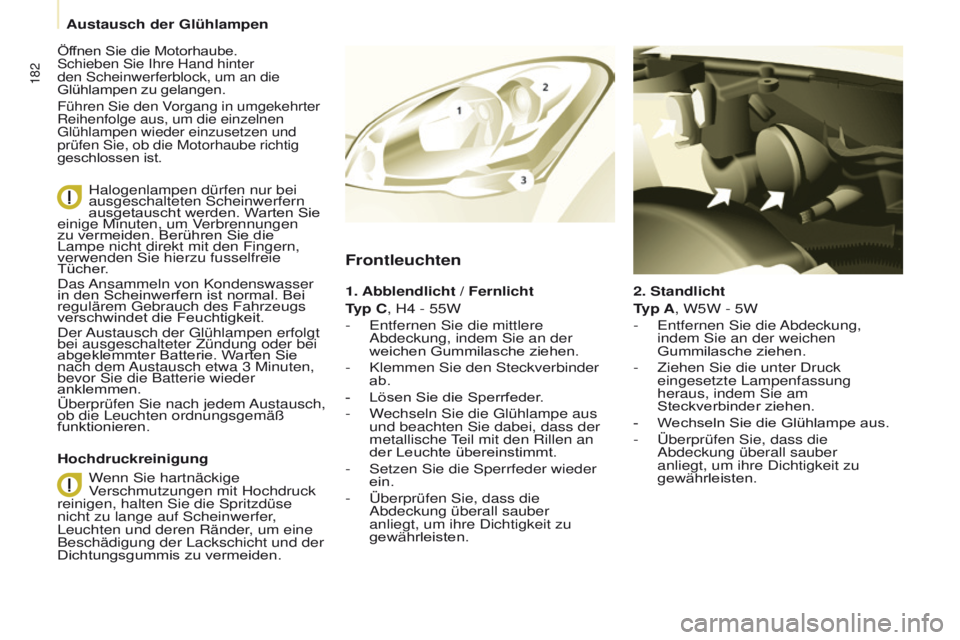

Frontleuchten
1. Abblendlicht / Fernlicht
Typ C, H4 - 55W
-

Entfernen Sie die mittlere
Abdeckung, indem Sie an der
weichen Gummilasche ziehen.
-


Klemmen Sie den Steckverbinder
ab.
-


Lösen Sie die Sperrfeder
.
-

W
echseln Sie die Glühlampe aus
und beachten Sie dabei, dass der
metallische Teil mit den Rillen an
der Leuchte übereinstimmt.
-

Setzen Sie die Sperrfeder wieder
ein.
-


Überprüfen Sie, dass die
Abdeckung überall sauber
anliegt, um ihre Dichtigkeit zu
gewährleisten.
Hochdruckreinigung
Öffnen Sie die Motorhaube.
Schieben Sie Ihre Hand hinter
den Scheinwerferblock, um an die
Glühlampen zu gelangen.
Führen Sie den Vorgang in umgekehrter
Reihenfolge aus, um die einzelnen
Glühlampen wieder einzusetzen und
prüfen Sie, ob die Motorhaube richtig
geschlossen ist.
Halogenlampen dürfen nur bei
ausgeschalteten Scheinwerfern
ausgetauscht werden. Warten Sie
einige Minuten, um Verbrennungen
zu vermeiden. Berühren Sie die
Lampe nicht direkt mit den Fingern,
verwenden Sie hierzu fusselfreie
Tücher.
Das Ansammeln von Kondenswasser
in den Scheinwerfern ist normal. Bei
regulärem Gebrauch des Fahrzeugs
verschwindet die Feuchtigkeit.
Der Austausch der Glühlampen erfolgt
bei ausgeschalteter Zündung oder bei
abgeklemmter Batterie. Warten Sie
nach dem Austausch etwa 3
Minuten,
bevor Sie die Batterie wieder
anklemmen.
Überprüfen Sie nach jedem Austausch,
ob die Leuchten ordnungsgemäß
funktionieren.
Wenn Sie hartnäckige
Verschmutzungen mit Hochdruck
reinigen, halten Sie die Spritzdüse
nicht zu lange auf Scheinwerfer,
Leuchten und deren Ränder, um eine
Beschädigung der Lackschicht und der
Dichtungsgummis zu vermeiden.
Austausch der Glühlampen

183
Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016

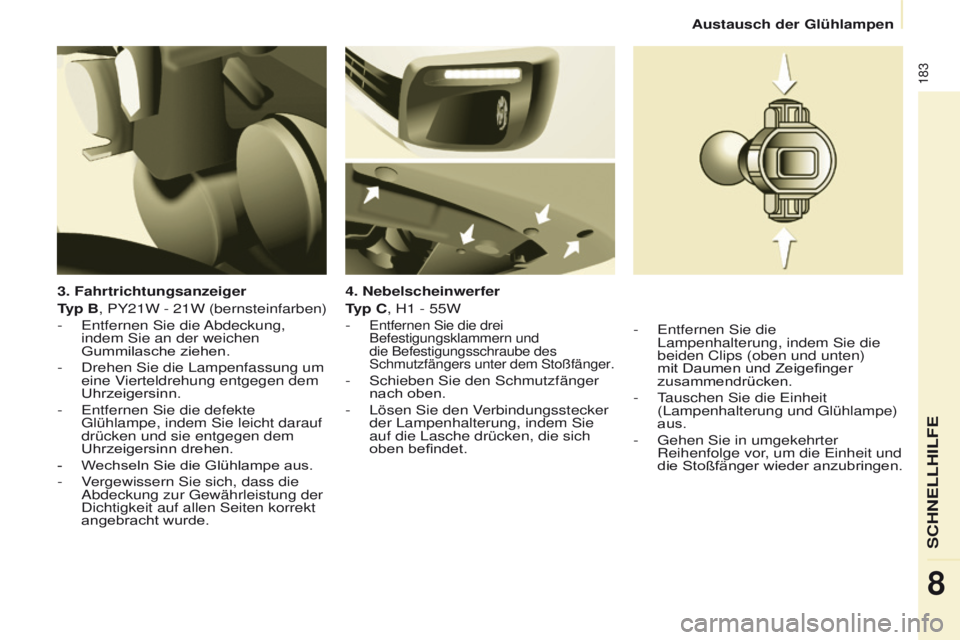

3. Fahrtrichtungsanzeiger
Typ B, PY21W - 21W (bernsteinfarben)
-
Entfernen Sie die
Abdeckung,
indem Sie an der weichen
Gummilasche ziehen.
-

Drehen Sie die Lampenfassung um
eine V

ierteldrehung entgegen dem
Uhrzeigersinn.
-

Entfernen Sie die defekte
Glühlampe, indem Sie leicht darauf
drücken und sie entgegen dem
Uhrzeigersinn drehen.
-


W
echseln Sie die Glühlampe aus.
-

V
ergewissern Sie sich, dass die
Abdeckung zur Gewährleistung der
Dichtigkeit auf allen Seiten korrekt
angebracht wurde. 4. Nebelscheinwerfer
Typ C, H1
- 55W
-

Entfernen Sie die drei
Befestigungsklammern und
die Befestigungsschraube des
Schmutzfängers unter dem Stoßfänger
.
-

Schieben Sie den Schmutzfänger
nach oben.
-


Lösen Sie den V

erbindungsstecker
der Lampenhalterung, indem Sie
auf die Lasche drücken, die sich
oben befindet. -

Entfernen Sie die
Lampenhalterung, indem Sie die
beiden Clips (oben und unten)
mit Daumen und Zeigefinger
zusammendrücken.
-


T
auschen Sie die Einheit
(Lampenhalterung und Glühlampe)
aus.
-

Gehen Sie in umgekehrter
Reihenfolge vor

, um die Einheit und
die Stoßfänger wieder anzubringen.
SCHNELLHILFE
8
Austausch der Glühlampen

184
Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016

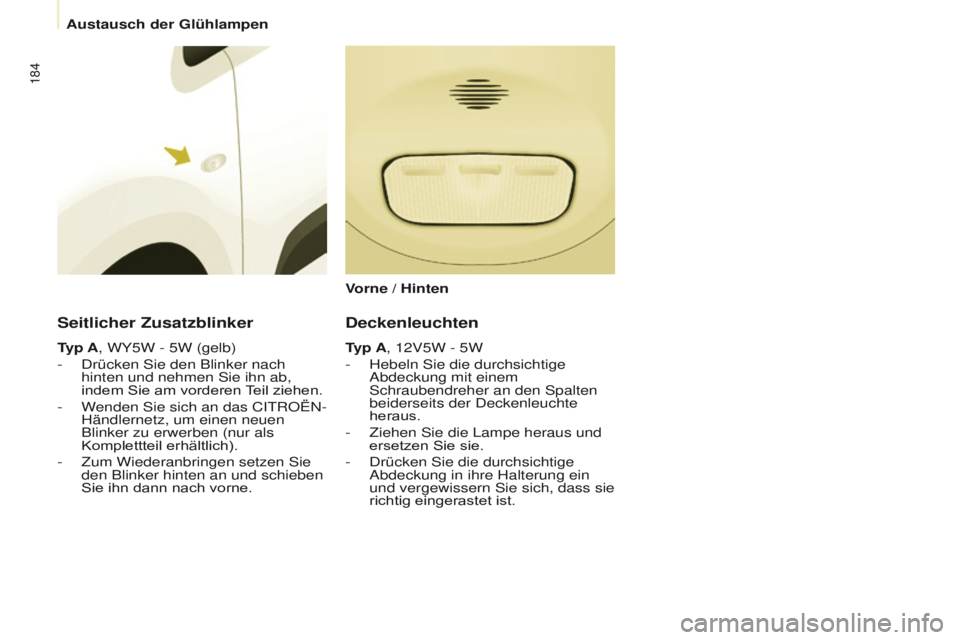

Seitlicher Zusatzblinker
Typ A, WY5W - 5W (gelb)
-
Drücken Sie den Blinker nach
hinten und nehmen Sie ihn ab,
indem Sie am vorderen

Teil ziehen.
-

W
enden Sie sich an das CITROËN-
Händlernetz, um einen neuen
Blinker zu erwerben (nur als
Komplettteil erhältlich).
-

Zum Wiederanbringen setzen Sie
den Blinker hinten an und schieben
Sie ihn dann nach vorne.
Deckenleuchten
Typ A, 12V5W - 5W
-
Hebeln Sie die durchsichtige
Abdeckung mit einem
Schraubendreher an den Spalten
beiderseits der Deckenleuchte
heraus.
-


Ziehen Sie die Lampe heraus und
ersetzen Sie sie.
-


Drücken Sie die durchsichtige
Abdeckung in ihre Halterung ein
und vergewissern Sie sich, dass sie
richtig eingerastet ist.
V

orne / Hinten
Austausch der Glühlampen

185
Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016

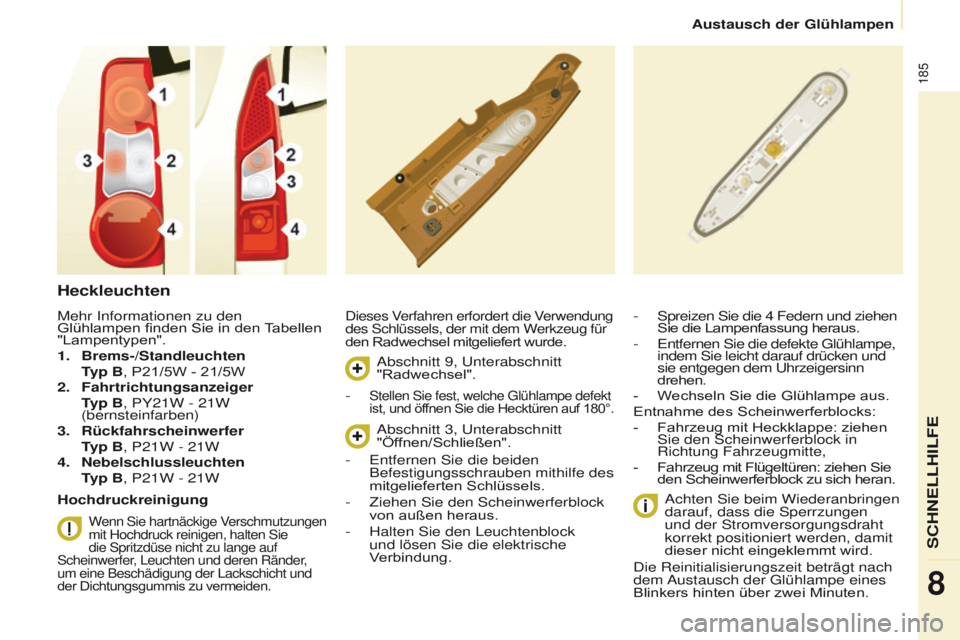

Heckleuchten
Dieses Verfahren erfordert die Verwendung
des Schlüssels, der mit dem Werkzeug für
den Radwechsel mitgeliefert wurde.
Achten Sie beim Wiederanbringen
darauf, dass die Sperrzungen
und der Stromversorgungsdraht
korrekt positioniert werden, damit
dieser nicht eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach
dem Austausch der Glühlampe eines
Blinkers hinten über zwei Minuten. -
Spreizen Sie die 4
Federn und ziehen
Sie die Lampenfassung heraus.
-
Entfernen Sie die defekte Glühlampe,

indem Sie leicht darauf drücken und
sie entgegen dem Uhrzeigersinn
drehen.
-

W
echseln Sie die Glühlampe aus.
Entnahme des Scheinwerferblocks:
-

Fahrzeug mit Heckklappe: ziehen
Sie den Scheinwerferblock in
Richtung Fahrzeugmitte,
-
Fahrzeug mit Flügeltüren: ziehen Sie

den Scheinwerferblock zu sich heran.
Mehr Informationen zu den
Glühlampen finden Sie in den Tabellen
"Lampentypen".
1.

Brems-/Standleuchten


T

yp B, P21/5W - 21/5W
2.

Fahrtrichtungsanzeiger


T

yp B, PY21W - 21W
(bernsteinfarben)
3.

Rückfahrscheinwerfer


T

yp B, P21W - 21W
4.

Nebelschlussleuchten


T

yp B, P21W - 21W
Hochdruckreinigung
Wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie
die Spritzdüse nicht zu lange auf
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.
Abschnitt 9, Unterabschnitt
"Radwechsel".
-

Stellen Sie fest, welche Glühlampe defekt
ist, und öffnen Sie die Hecktüren auf 180°.
Abschnitt 3, Unterabschnitt
"Öffnen/Schließen".
-

Entfernen Sie die beiden
Befestigungsschrauben mithilfe des
mitgelieferten Schlüssels.
-


Ziehen Sie den Scheinwerferblock
von außen heraus.
-


Halten Sie den Leuchtenblock
und lösen Sie die elektrische
V

erbindung.
SCHNELLHILFE
8
Austausch der Glühlampen

186
Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016

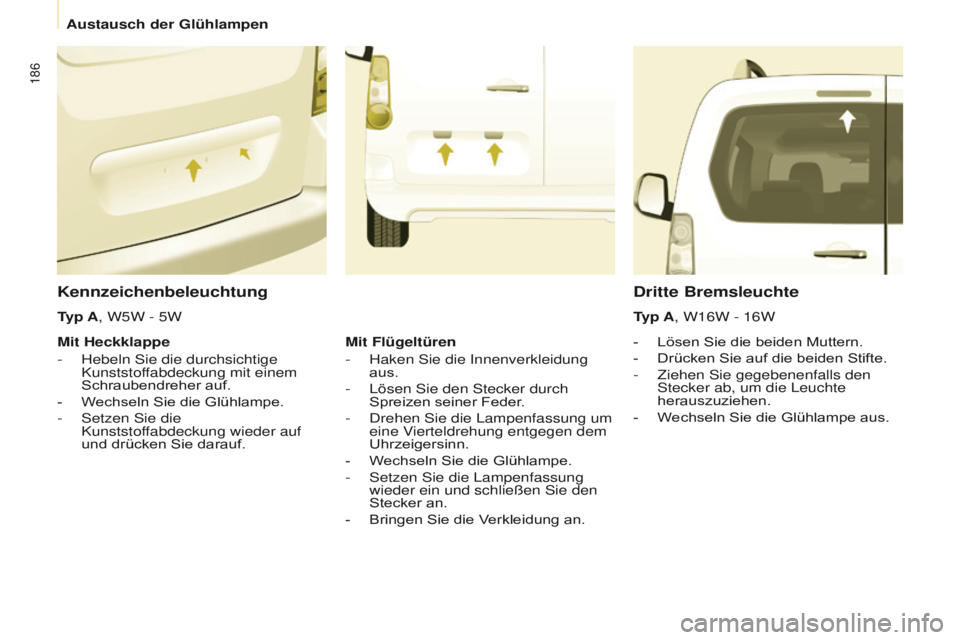

Kennzeichenbeleuchtung
- Lösen Sie die beiden Muttern.
-
Drücken Sie auf die beiden Stifte.
-


Ziehen Sie gegebenenfalls den
Stecker ab, um die Leuchte
herauszuziehen.
-


W
echseln Sie die Glühlampe aus.
Dritte Bremsleuchte
Typ A, W16W - 16W
Typ A, W5W - 5W
Mit Heckklappe
-

Hebeln Sie die durchsichtige
Kunststof

fabdeckung mit einem
Schraubendreher auf.
-

W

echseln Sie die Glühlampe.
-

Setzen Sie die
Kunststof

fabdeckung wieder auf
und drücken Sie darauf. Mit Flügeltüren
-

Haken Sie die Innenverkleidung
aus.
-


Lösen Sie den Stecker durch
Spreizen seiner Feder

.
-

Drehen Sie die Lampenfassung um
eine V

ierteldrehung entgegen dem
Uhrzeigersinn.
-

W

echseln Sie die Glühlampe.
-

Setzen Sie die Lampenfassung
wieder ein und schließen Sie den
Stecker an.
-


Bringen Sie die V

erkleidung an.
Austausch der Glühlampen

187
Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016

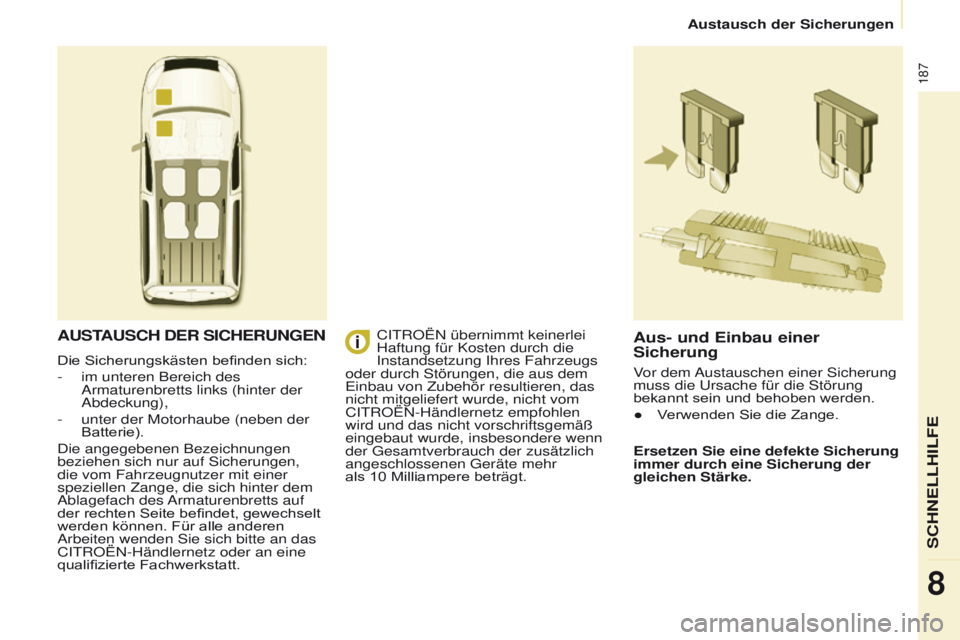

AUSTAUSCH DER SICHERUNGEN
Die Sicherungskästen befinden sich:
-
im unteren Bereich des
Armaturenbretts links (hinter der
Abdeckung),
-


unter der Motorhaube (neben der
Batterie).
Die angegebenen Bezeichnungen
beziehen sich nur auf Sicherungen,
die vom Fahrzeugnutzer mit einer
speziellen Zange, die sich hinter dem
Ablagefach des

Armaturenbretts auf
der rechten Seite befindet, gewechselt
werden können. Für alle anderen
Arbeiten wenden Sie sich bitte an das
CITROËN-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
Aus- und Einbau einer
Sicherung
Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der
gleichen Stärke.
CITROËN übernimmt keinerlei
Haftung für Kosten durch die
Instandsetzung Ihres Fahrzeugs
oder durch Störungen, die aus dem
Einbau von Zubehör resultieren, das
nicht mitgeliefert wurde, nicht vom
CITROËN-Händlernetz empfohlen
wird und das nicht vorschriftsgemäß
eingebaut wurde, insbesondere wenn
der Gesamtverbrauch der zusätzlich
angeschlossenen Geräte mehr
als 10 Milliampere beträgt. Vor dem Austauschen einer Sicherung
muss die Ursache für die Störung
bekannt sein und behoben werden.
●

V
erwenden Sie die Zange.
SCHNELLHILFE
8
Austausch der Sicherungen

188
Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016Berlingo2VP_de_Chap08_Aide-rapide_ed02-2016

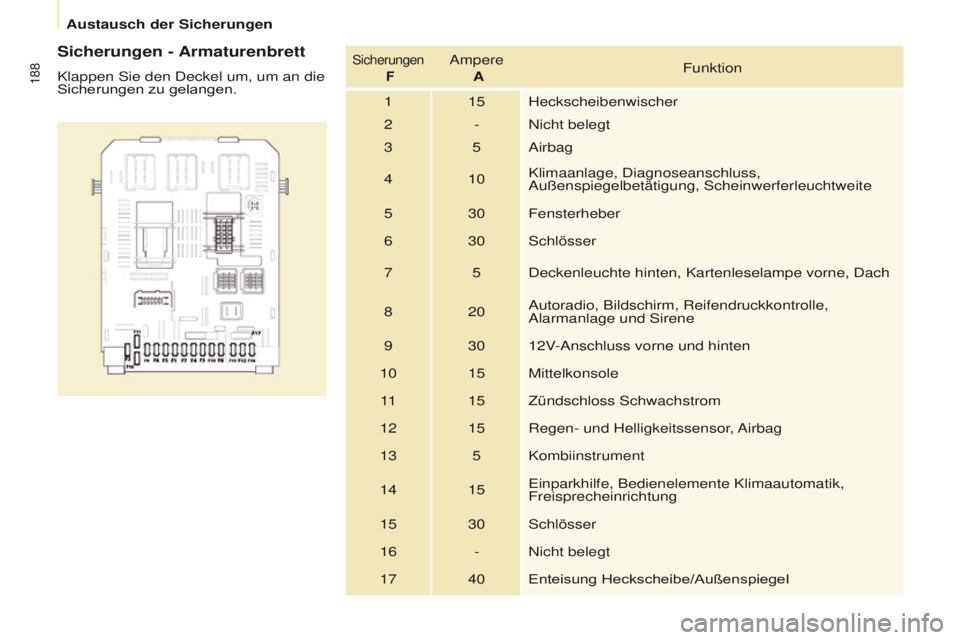

Sicherungen - Armaturenbrett
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.
Sicherungen FAmpere
A Funktion
1 15 Heckscheibenwischer
2 - Nicht belegt
3 5 Airbag
4 10 Klimaanlage, Diagnoseanschluss,
Außenspiegelbetätigung, Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleselampe vorne, Dach
8 20 Autoradio, Bildschirm, Reifendruckkontrolle,
Alarmanlage und Sirene
9 30 12V-Anschluss vorne und hinten
10 15 Mittelkonsole 11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbag
13 5 Kombiinstrument
14 15 Einparkhilfe, Bedienelemente Klimaautomatik,
Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40 Enteisung Heckscheibe/Außenspiegel
Austausch der Sicherungen
