CITROEN BERLINGO MULTISPACE 2017 Betriebsanleitungen (in German)

149
Berlingo2VP_de_Chap06_Accessoire_ed02-2016
Was Sie beachten sollten
Bei besonders starker Beanspruchung
(Ziehen der maximalen Anhängelast
an einer starken Steigung bei hoher
Temperatur) wird die Motorleistung
automatisch begrenzt. In diesem Falle
bringt die automatische Abschaltung
der Klimaanlage dem Motor wieder
mehr Leistung.
Reifen
Prüfen Sie den Reifendruck an
Zugfahrzeug und Anhänger und
beachten Sie die empfohlenen
Reifendruckwerte.Abschnitt 7, Absatz "Füllstände"
Beim Aufleuchten der
Warnleuchte für die
Kühlflüssigkeitstemperatur
anhalten und den Motor so
schnell wie möglich abstellen. Bremsen
Bei Zugbetrieb verlängert sich
der Bremsweg. Deshalb stets mit
mäßigem Tempo fahren, rechtzeitig
zurückschalten und sanft abbremsen.
Zugbetrieb
Wir empfehlen Ihnen, Original-
CITROËN-Anhängerkupplungen
und -Verkabelungen zu benutzen,
die schon bei der Konzeption Ihres
Fahrzeugs getestet und zugelassen
wurden. Sie sollten die Vorrichtung
vom CITROËN-Händlernetz montieren
lassen.
Sollte die Montage nicht vom
CITROËN-Händlernetz ausgeführt
werden, muss der Einbau unbedingt
unter Verwendung der elektrischen
Vorbereitung am Fahrzeugheck sowie
entsprechend den Empfehlungen des
Herstellers erfolgen.
Ergänzend zu den oben aufgeführten
allgemeinen Hinweisen machen wir
Sie auf das Risiko des Einbaus von
Anhängerkupplungen oder elektrischen
Zubehörteilen aufmerksam, die nicht
von CITROËN empfohlen werden. Der
Einbau solcher Produkte kann eine
Fehlfunktion des Elektroniksystems
Ihres Fahrzeugs nach sich ziehen.
Bitte erkundigen Sie sich zuvor beim
Hersteller.
Seitenwind
Die Seitenwindempfindlichkeit ist
größer, deshalb angepasst und mit
mäßiger Geschwindigkeit fahren.
ABS/ESP
ABS und ESP wirken nur auf das
Fahrzeug, nicht auf den Anhänger oder
Wohnwagen.
Einparkhilfe
Wenn das Fahrzeug als Zugfahrzeug
benutzt wird, ist die Einparkhilfe hinten
unwirksam.
Abschnitt 9, Absatz "Kenndaten"
Zugbetrieb
ZUBEHÖR
6

150
Berlingo2VP_de_Chap06_Accessoire_ed02-2016

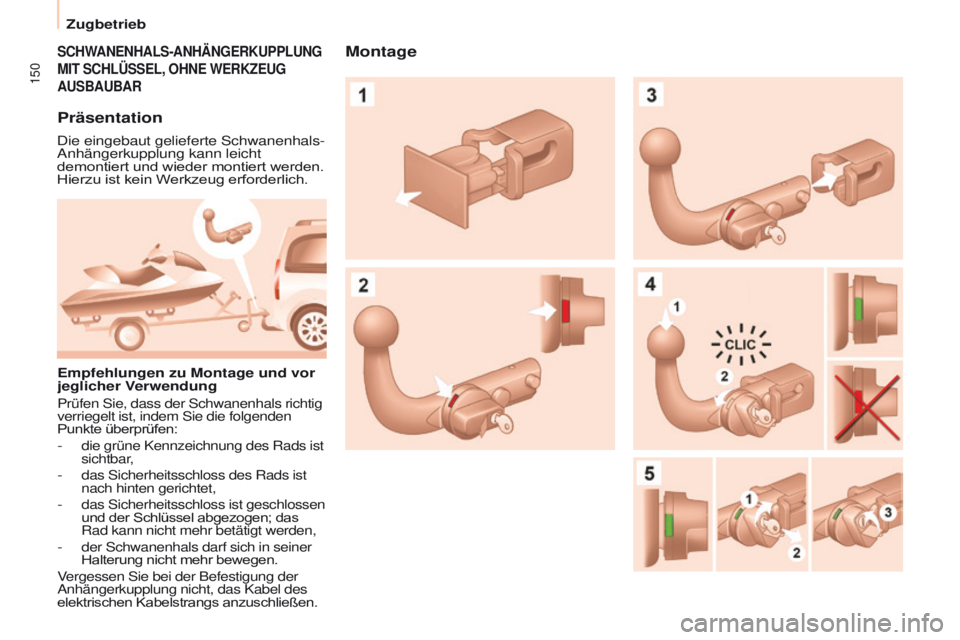

SCHWANENHALS-ANHäNGERKUPPLUNG
MIT

S CHLÜSSEL , OHNE W ERKZEUG

AUSBAUBAR
Präsentation
Die eingebaut gelieferte Schwanenhals-
Anhängerkupplung kann leicht
demontiert und wieder montiert werden.
Hierzu ist kein Werkzeug erforderlich.
Empfehlungen zu Montage und vor
jeglicher Verwendung
Prüfen Sie, dass der Schwanenhals richtig
verriegelt ist, indem Sie die folgenden
Punkte überprüfen:
- die grüne Kennzeichnung des Rads ist
sichtbar,
- das Sicherheitsschloss des Rads ist
nach hinten gerichtet,
- das Sicherheitsschloss ist geschlossen
und der Schlüssel abgezogen; das
Rad kann nicht mehr betätigt werden,
- der Schwanenhals darf sich in seiner
Halterung nicht mehr bewegen.
Vergessen Sie bei der Befestigung der
Anhängerkupplung nicht, das Kabel des
elektrischen Kabelstrangs anzuschließen.
Montage
Zugbetrieb

151
Berlingo2VP_de_Chap06_Accessoire_ed02-2016
Während der Verwendung
Entriegeln Sie die Vorrichtung
niemals, solange der Anhänger
oder der Lastenträger auf dem
Schwanenhals installiert ist.
Nach der Verwendung
Bei Fahrten ohne Anhänger oder
Lastenträger muss der Schwanenhals
ausgebaut und der Verschluss in die
Halterung eingefügt werden. Diese
Maßnahme ist besonders wichtig,
wenn der Schwanenhals die freie
Sicht auf das Kennzeichen oder die
Beleuchtung einschränken könnte.Demontage
Pflege
Der Schwanenhals kann nur dann richtig
funktionieren, wenn er selbst sowie seine
Halterung sauber sind.
Bevor das Fahrzeug mit einem
Hochdruckreiniger gereinigt wird, muss der
Schwanenhals ausgebaut und der Verschluss
in die Halterung eingeführt werden.
Zugbetrieb
ZUBEHÖR
6

152
Berlingo2VP_de_Chap06_Accessoire_ed02-2016Berlingo2VP_de_Chap06_Accessoire_ed02-2016
SONSTIGES ZUBEHÖR
Diese Zubehörteile, die auf
Zuverlässigkeit und Sicherheit getestet
und zugelassen wurden, sind alle für Ihr
Fahrzeug geeignet. Es steht Ihnen ein
umfangreiches Sortiment an empfohlenem
Zubehör und Originalteilen zur Verfügung.
Eine weitere Produktpalette für die
Bereiche Komfort, Freizeit und Pflege
steht ebenfalls zur Verfügung:
Alarmanlage, Diebstahlgravur,
Verbandskasten, Sicherheitsweste,
Einparkhilfe vorne und hinten,
Warndreieck, Diebstahlschutzmutter für
Aluminiumfelgen, ...
Airbagtaugliche Vordersitzbezüge,
Sitzbank, Gummimatten,
Teppichmatten, Schneeketten,
Jalousien, Fahrradträger für
Heckklappe, ...
Um die Pedale ungehindert betätigen
zu können:
-
achten Sie darauf, dass die
Fußmatten und die zugehörigen
Befestigungen korrekt ausgerichtet
sind,
-


legen Sie keinesfalls mehrere
Fußmatten übereinander

.Autoradio, Freisprecheinrichtung,
Lautsprecher, CD-Wechsler,
Navigationssystem, USB Box,
Multimedia-Set, ...
Bei allen Audio- und Telematikgeräten,
die angeboten werden, sind beim
Einbau eines Geräts aus dieser
Produktgruppe die Besonderheiten
des Geräts und die Kompatibilität
mit den Leistungsmerkmalen der
Serienfahrzeugausstattung zu
berücksichtigen. Informieren Sie
sich zuvor bei einem Vertreter des
CITROËN-Händlernetzes.
Maximallast der Dachträger
-

Querträger auf Längsträgern: 75
kg
(diese Träger sind nicht mit dem
Modutop-Dach kombinierbar)
Einbau von Funksendern
Vor dem nachträglichen Einbau eines
Funksenders mit Außenantenne an
Ihrem Fahrzeug empfehlen wir Ihnen,
sich an einen Vertreter des CITROËN-
Händlernetzes zu wenden.
Der CITROËN-Vertragshändler
kann
Sie über die Eigenschaften
der Funksender informieren
(Frequenzband, maximale
Sendeleistung, Antennenposition,
spezielle Einbauvoraussetzungen),
die gemäß der Richtlinie über die
elektromagnetische Verträglichkeit
von Kraftfahrzeugen (2004/104/EG)
eingebaut werden können. Schmutzfänger vorne, Schmutzfänger
hinten, Leichtmetallräder 15/17
Zoll,
Radkastenverkleidung, Lederlenkrad, ...
Scheibenwaschflüssigkeit, Reinigungs-
und Wartungsmittel für innen und
außen, Ersatzglühlampen, ...
Der Einbau eines nicht von
Automobiles CITROËN
empfohlenen elektrischen
Gerätes oder Zubehörteils kann
zu einer Betriebsstörung in der
elektronischen Anlage Ihres Fahrzeugs
führen. Wir bitten Sie, dies zur
Kenntnis zu nehmen, und empfehlen
Ihnen, sich an einen Vertreter des
Händlernetzes zu wenden, der Ihnen
gerne die empfohlenen Geräte und
Zubehörteile
zeigt.
Je nach Vertriebsland ist das Mitführen
von Sicherheitswesten, Warndreiecken
und Ersatzglühlampen im Fahrzeug
Pflicht.
Ausrüstung

153
Berlingo2VP_de_Chap07_Verification_ed02-2016Berlingo2VP_de_Chap07_Verification_ed02-2016

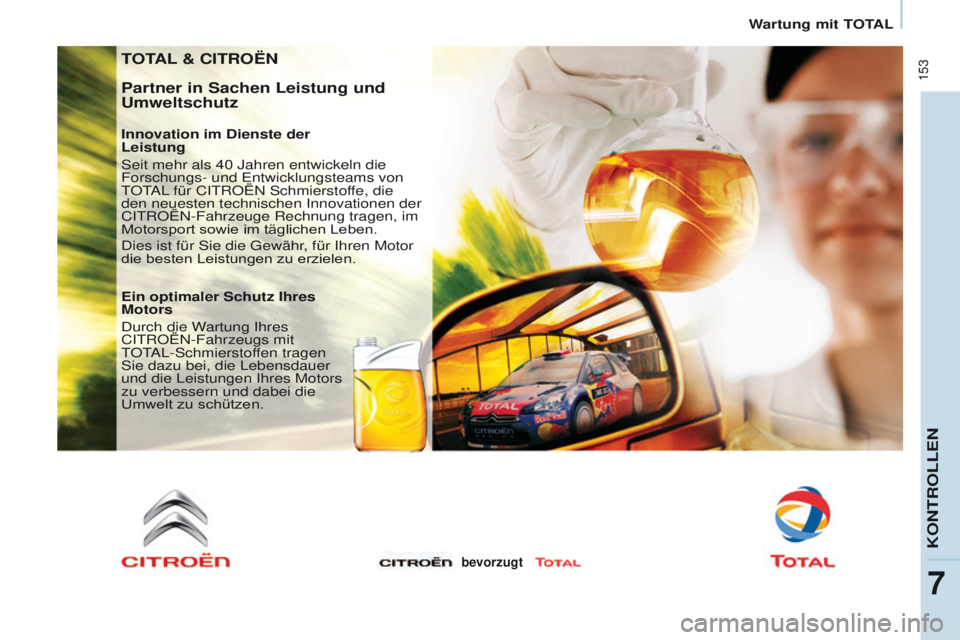

TOTAL & CITROËN
Partner in Sachen Leistung und
Umweltschutz
Innovation im Dienste der
Leistung
Seit mehr als 40 Jahren entwickeln die
Forschungs- und Entwicklungsteams von
TOTAL für CITROËN Schmierstoffe, die
den neuesten technischen Innovationen der
CITROËN-Fahrzeuge Rechnung tragen, im
Motorsport sowie im täglichen Leben.
Dies ist für Sie die Gewähr, für Ihren Motor
die besten Leistungen zu erzielen.
Ein optimaler Schutz Ihres
Motors
Durch die Wartung Ihres
CITROËN-Fahrzeugs mit
TOTAL-Schmierstoffen tragen
Sie dazu bei, die Lebensdauer
und die Leistungen Ihres Motors
zu verbessern und dabei die
Umwelt zu schützen.
bevorzugt
KONTROLLEN
7
Wartung mit TOTAL

154
Berlingo2VP_de_Chap07_Verification_ed02-2016

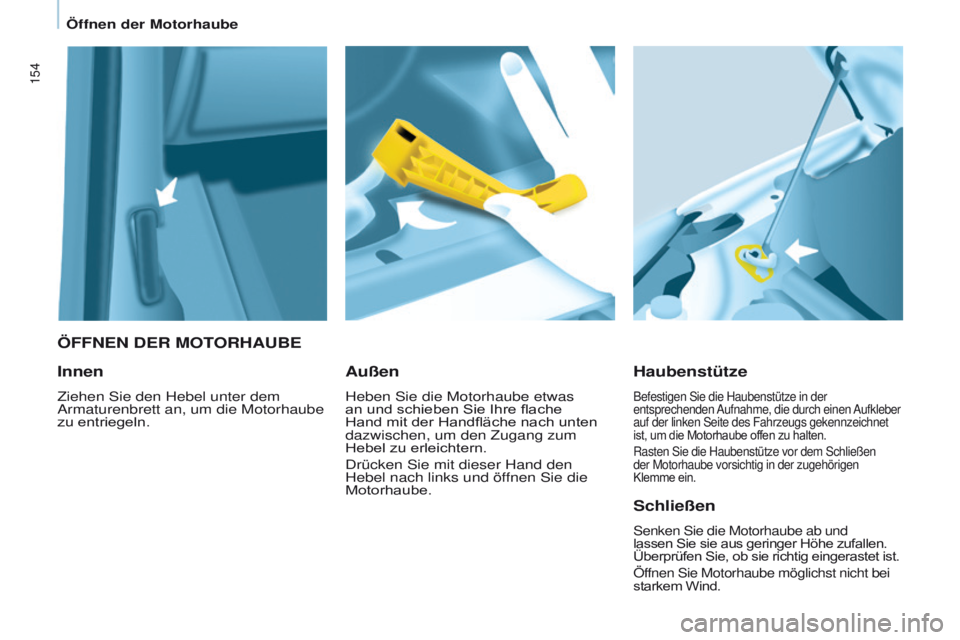

ÖFFNEN DER MOTORHAUBE
Haubenstütze
Befestigen Sie die Haubenstütze in der
entsprechenden Aufnahme, die durch einen Aufkleber
auf der linken Seite des Fahrzeugs gekennzeichnet
ist, um die Motorhaube offen zu halten.
Rasten Sie die Haubenstütze vor dem Schließen
der Motorhaube vorsichtig in der zugehörigen
Klemme ein.
Außen
Heben Sie die Motorhaube etwas
an und schieben Sie Ihre flache
Hand mit der Handfläche nach unten
dazwischen, um den Zugang zum
Hebel zu erleichtern.
Drücken Sie mit dieser Hand den
Hebel nach links und öffnen Sie die
Motorhaube.
Innen
Ziehen Sie den Hebel unter dem
Armaturenbrett an, um die Motorhaube
zu entriegeln.
Schließen
Senken Sie die Motorhaube ab und
lassen Sie sie aus geringer Höhe zufallen.
Überprüfen Sie, ob sie richtig eingerastet ist.
Öffnen Sie Motorhaube möglichst nicht bei
starkem Wind.
Öffnen der Motorhaube

155
Berlingo2VP_de_Chap07_Verification_ed02-2016Berlingo2VP_de_Chap07_Verification_ed02-2016
BENZINMOTOR
1. Behälter für Flüssigkeit der
Frontscheibenwaschanlage
2.

Sicherungskasten
3.


Behälter für Kühlflüssigkeit Batterieanschlüsse:
+


Positiver Metallpunkt
-


Negativer Metallpunkt (Masse)
Seien Sie bei

Arbeiten im Motorraum bitte vorsichtig.
4. Behälter für Bremsflüssigkeit und
Hydraulikflüssigkeit (Kupplung)
5.

Luftfilter
6.


Ölmessstab7.

Motoröl-Einfüllöf fnung
8.
Behälter für
Servolenkungsflüssigkeit
KONTROLLEN
7
Motorraum

156
Berlingo2VP_de_Chap07_Verification_ed02-2016Berlingo2VP_de_Chap07_Verification_ed02-2016
DIESELMOTOR
4. Behälter für Bremsflüssigkeit und
Hydraulikflüssigkeit (Kupplung)
5.

Luftfilter
6.


Ölmessstab
7.


Motoröl-Einfüllöf
fnung 8.
Behälter für
Servolenkungsflüssigkeit
9.

Entlüftungspumpe
(außer BlueHDi-Motor)
1.

Behälter für Flüssigkeit der
Frontscheibenwaschanlage
2.

Sicherungskasten
3.


Behälter für Motorkühlflüssigkeit Batterieanschlüsse:
+


Positiver Metallpunkt
-


Negativer Metallpunkt (Masse)
Seien Sie bei

Arbeiten im Motorraum bitte vorsichtig.
Motorraum

157
Berlingo2VP_de_Chap07_Verification_ed02-2016
Berlingo2VP_de_Chap07_Verification_ed02-2016
Füllstände

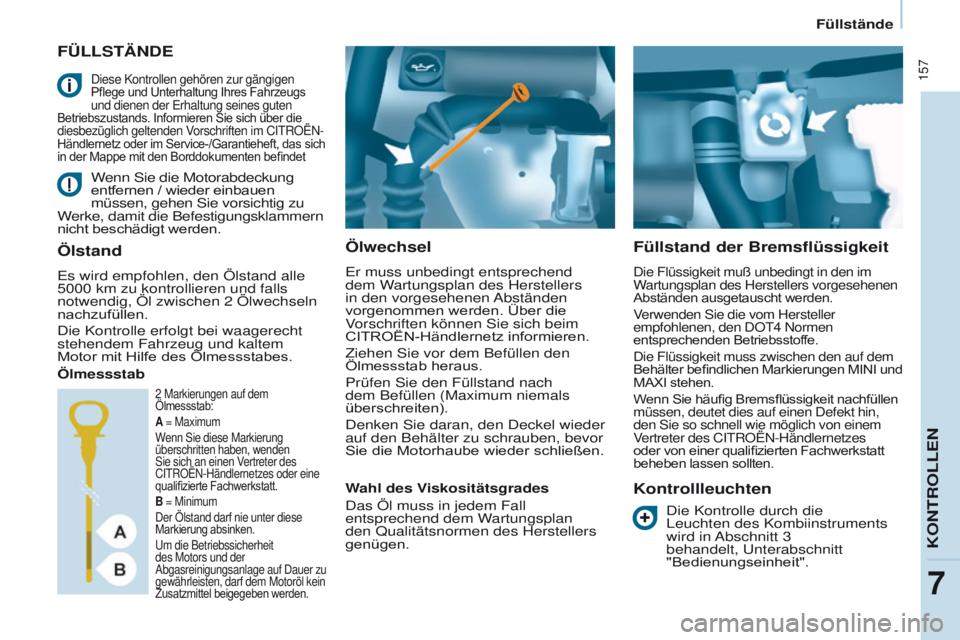

FÜLLSTäNDE
Ölwechsel
Er muss unbedingt entsprechend
dem Wartungsplan des Herstellers
in den vorgesehenen Abständen
vorgenommen werden. Über die
Vorschriften können Sie sich beim
CITROËN-Händlernetz informieren.
Ziehen Sie vor dem Befüllen den
Ölmessstab heraus.
Prüfen Sie den Füllstand nach
dem Befüllen (Maximum niemals
überschreiten).
Denken Sie daran, den Deckel wieder
auf den Behälter zu schrauben, bevor
Sie die Motorhaube wieder schließen.
Füllstand der Bremsflüssigkeit
Die Flüssigkeit muß unbedingt in den im
Wartungsplan des Herstellers vorgesehenen
Abständen ausgetauscht werden.
Verwenden Sie die vom Hersteller
empfohlenen, den DOT4 Normen
entsprechenden Betriebsstoffe.
Die Flüssigkeit muss zwischen den auf dem
Behälter befindlichen Markierungen MINI und
MAXI stehen.
Wenn Sie häufig Bremsflüssigkeit nachfüllen
müssen, deutet dies auf einen Defekt hin,
den Sie so schnell wie möglich von einem
Vertreter des CITROËN-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
beheben lassen sollten.
Kontrollleuchten
Wenn Sie die Motorabdeckung
entfernen / wieder einbauen
müssen, gehen Sie vorsichtig zu
Werke, damit die Befestigungsklammern
nicht beschädigt werden.
Ölstand
Es wird empfohlen, den Ölstand alle
5000 km zu kontrollieren und falls
notwendig, Öl zwischen 2 Ölwechseln
nachzufüllen.
Die Kontrolle erfolgt bei waagerecht
stehendem Fahrzeug und kaltem
Motor mit Hilfe des Ölmessstabes.
Ölmessstab
Wahl des Viskositätsgrades
Das Öl muss in jedem Fall
entsprechend dem Wartungsplan
den Qualitätsnormen des Herstellers
genügen.
Diese Kontrollen gehören zur gängigen
Pflege und Unterhaltung Ihres Fahrzeugs
und dienen der Erhaltung seines guten
Betriebszustands. Informieren Sie sich über die
diesbezüglich geltenden Vorschriften im CITROËN-
Händlernetz oder im Service-/Garantieheft, das sich
in der Mappe mit den Borddokumenten befindet
Die Kontrolle durch die
Leuchten des Kombiinstruments
wird in Abschnitt 3
behandelt, Unterabschnitt
"Bedienungseinheit".
2 Markierungen auf dem
Ölmessstab:
A = Maximum
Wenn Sie diese Markierung
überschritten haben, wenden
Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder eine
qualifizierte Fachwerkstatt.
B = Minimum
Der Ölstand darf nie unter diese
Markierung absinken.
Um die Betriebssicherheit
des Motors und der
Abgasreinigungsanlage auf Dauer zu
gewährleisten, darf dem Motoröl kein
Zusatzmittel beigegeben werden.
KONTROLLEN
7

158
Berlingo2VP_de_Chap07_Verification_ed02-2016Berlingo2VP_de_Chap07_Verification_ed02-2016

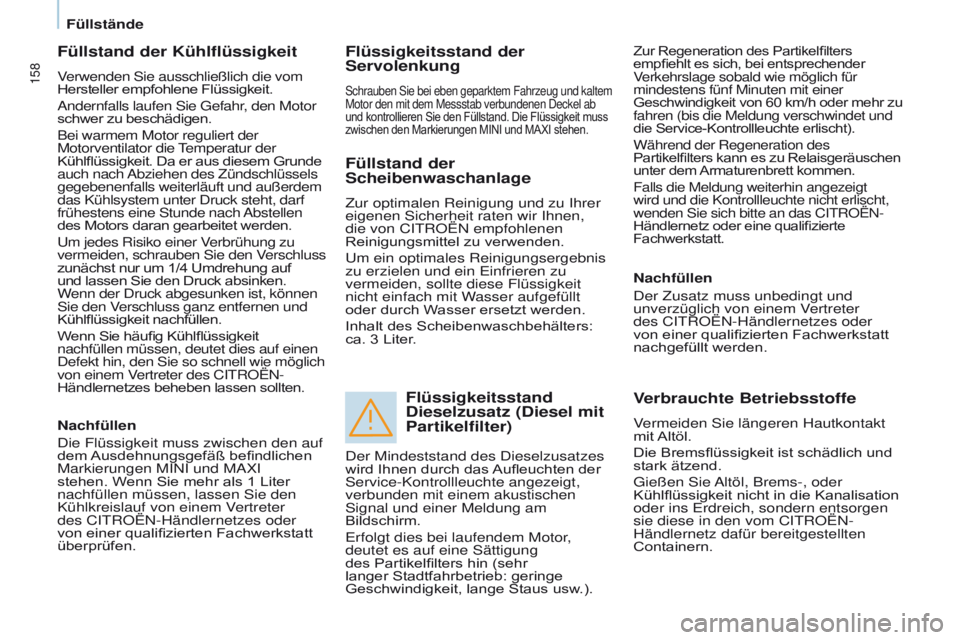

Füllstand der Kühlflüssigkeit
Verwenden Sie ausschließlich die vom
Hersteller empfohlene Flüssigkeit.
Andernfalls laufen Sie Gefahr, den Motor
schwer zu beschädigen.
Bei warmem Motor reguliert der
Motorventilator die Temperatur der
Kühlflüssigkeit. Da er aus diesem Grunde
auch nach Abziehen des Zündschlüssels
gegebenenfalls weiterläuft und außerdem
das Kühlsystem unter Druck steht, darf
frühestens eine Stunde nach Abstellen
des Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu
vermeiden, schrauben Sie den Verschluss
zunächst nur um 1/4 Umdrehung auf
und lassen Sie den Druck absinken.
Wenn der Druck abgesunken ist, können
Sie den Verschluss ganz entfernen und
Kühlflüssigkeit nachfüllen.
Wenn Sie häufig Kühlflüssigkeit
nachfüllen müssen, deutet dies auf einen
Defekt hin, den Sie so schnell wie möglich
von einem Vertreter des CITROËN-
Händlernetzes beheben lassen sollten.
Flüssigkeitsstand der
Servolenkung
Schrauben Sie bei eben geparktem Fahrzeug und kaltem
Motor den mit dem Messstab verbundenen Deckel ab
und kontrollieren Sie den Füllstand. Die Flüssigkeit muss
zwischen den Markierungen MINI und MAXI stehen.
Zur Regeneration des Partikelfilters
empfiehlt es sich, bei entsprechender
Verkehrslage sobald wie möglich für
mindestens fünf Minuten mit einer
Geschwindigkeit von 60 km/h oder mehr zu
fahren (bis die Meldung verschwindet und
die Service-Kontrollleuchte erlischt).
Während der Regeneration des
Partikelfilters kann es zu Relaisgeräuschen
unter dem Armaturenbrett kommen.
Falls die Meldung weiterhin angezeigt
wird und die Kontrollleuchte nicht erlischt,
wenden Sie sich bitte an das CITROËN-
Händlernetz oder eine qualifizierte
Fachwerkstatt.
Nachfüllen
Die Flüssigkeit muss zwischen den auf
dem Ausdehnungsgefäß befindlichen
Markierungen MINI und
MAXI
stehen. Wenn Sie mehr als 1 Liter
nachfüllen müssen, lassen Sie den
Kühlkreislauf von einem Vertreter
des CITROËN-Händlernetzes oder
von einer qualifizierten Fachwerkstatt
überprüfen.
Füllstand der
Scheibenwaschanlage
Zur optimalen Reinigung und zu Ihrer
eigenen Sicherheit raten wir Ihnen,
die von CITROËN empfohlenen
Reinigungsmittel zu verwenden.
Um ein optimales Reinigungsergebnis
zu erzielen und ein Einfrieren zu
vermeiden, sollte diese Flüssigkeit
nicht einfach mit Wasser aufgefüllt
oder durch Wasser ersetzt werden.
Inhalt des Scheibenwaschbehälters:
ca. 3 Liter.
Flüssigkeitsstand
Dieselzusatz (Diesel mit
Partikelfilter)
Nachfüllen
Der Zusatz muss unbedingt und
unverzüglich von einem Vertreter
des CITROËN-Händlernetzes oder
von einer qualifizierten Fachwerkstatt
nachgefüllt werden.
Verbrauchte Betriebsstoffe
Vermeiden Sie längeren Hautkontakt
mit Altöl.
Die Bremsflüssigkeit ist schädlich und
stark ätzend.
Gießen Sie Altöl, Brems-, oder
Kühlflüssigkeit nicht in die Kanalisation
oder ins Erdreich, sondern entsorgen
sie diese in den vom CITROËN-
Händlernetz dafür bereitgestellten
Containern.
Der Mindeststand des Dieselzusatzes
wird Ihnen durch das Aufleuchten der
Service-Kontrollleuchte angezeigt,
verbunden mit einem akustischen
Signal und einer Meldung am
Bildschirm.
Erfolgt dies bei laufendem Motor,
deutet es auf eine Sättigung
des Partikelfilters hin (sehr
langer Stadtfahrbetrieb: geringe
Geschwindigkeit, lange Staus usw.).
Füllstände
